Устройство газовой горелки, особенности запуска и настройки пламени + нюансы разборки и хранения

Как пользоваться газовой горелкой: правила безопасности

Эксплуатация газовых горелок требует строжайшего соблюдения правил безопасности:

1. Работа с горелками проводится в спецодежде и обуви с нескользящей подошвой. Также понадобятся пояс и ходовые мостики.
2. До начала использования инструмента необходимо провести внешний осмотр и убедиться в полной исправности горелки, баллонов и соединительных шлангов.
3. Во время применения устройства на месте работы может находиться лишь один газовый баллон.
4. Нельзя стоять перед соплом во время поджигания газа в горелке. Направление металлического стакана должно быть таким, чтобы огонь не мог задеть никого из находящихся поблизости людей, газового баллона и шлангов для соединения.

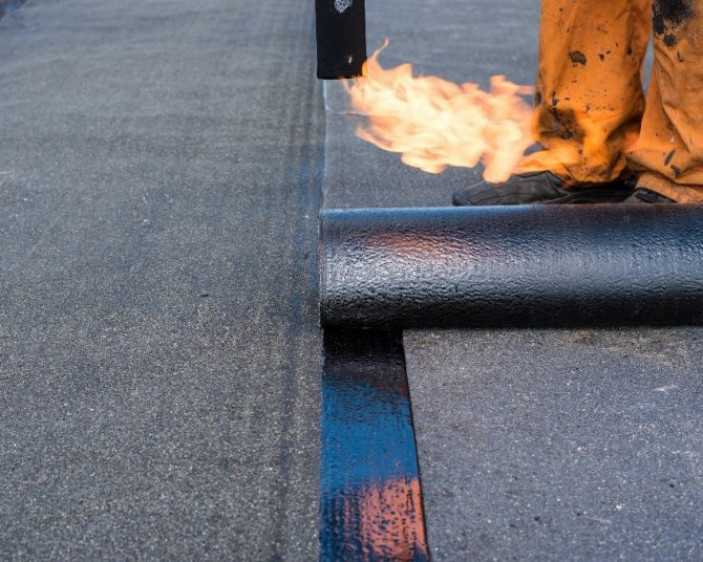

5. В случае использования наплавляемых материалов обязательно нужно следить, чтобы они не перегревались и не загорались. Необходимо контролировать, чтобы прогревалась лишь нижняя часть, нельзя допускать, чтобы материал размягчался полностью.
6. Поджигать горелку можно исключительно с помощью спичек или зажигалки.
7. Во время работы с аппаратом мастеру запрещено выходить за границы рабочего пространства, а также спускаться или подниматься по лесам.

Тушение инструмента происходит в два этапа: сначала перекрывается подача газа, а затем отпускается блокировочный рычаг. Даже при небольшом перерыве в работе приспособление следует потушить. Если предстоит значительный перерыв, то подачу газа необходимо перекрыть и на самом баллоне.

До начала использования газовоздушной горелки необходимо провести внешний осмотр и убедиться в полной ее исправности

Какую делать?

Газовые горелки малой мощности для быта и мелкого частного производства по эксплуатационным показателям классифицируются след. образом:

• Высокотемпературные – для точных спаечно-сварочных, ювелирных и стеклодувных работ. КПД не важен, нужно добиться максимальной для данного топлива температуры пламени.
• Технологические – для слесарных и кузнечных работ. Температура пламени весьма желательна не ниже 1200 градусов, и с соблюдением этого условия горелка доводится до максимальной экономичности.
• Отопительные и кровельные – добиваются наилучшего КПД. Температура пламени, как правило, до 1100 градусов или ниже.

Касательно способа сжигания топлива газовая горелка может быть выполнена по одной из след. схем:

1. Свободно-атмосферной.
2. Атмосферно-эжекционной.
3. С наддувом.

Атмосферные

В свободно-атмосферных горелках газ сгорает в свободном пространстве; приток воздуха обеспечивается свободной конвекцией. Такие горелки неэкономичны, пламя рыжее, коптящее, пляшущее и бьющееся. Интерес, представляют, во-первых, потому, что избыточной подачей газа или недостаточной воздуха любую другую горелку можно перевести в свободно-атмосферный режим. Именно в нем горелки поджигают – на минимуме подачи топлива и еще меньшем притоке воздуха. Во-вторых, свободный приток вторичного воздуха может быть очень полезен в т. наз. полутораконтурных горелках для отопления, т.к. намного упрощает их конструкцию не в ущерб безопасности, см. далее.

Эжекционные

В эжекционных горелках не менее 40% необходимого для сгорания топлива воздуха подсасывается газовым потоком от инжектора. Эжекционные горелки конструктивно просты и позволяют получить пламя с температурой до 1500 градусов при КПД свыше 95%, поэтому используются наиболее широко, однако не могут быть выполнены модулируемыми, см. ниже. По использованию воздуха эжекционные горелки делятся на:

• Одноконтурные – весь нужный воздух засасывается сразу. С должным образом профилированным газовым каналом на мощности более 10 кВт показывают КПД свыше 99%. Своими руками не повторяемы.
• Двухконтурные – ок. 50% воздуха засасывается инжектором, остальное – в камеру сгорания и/или дожигатель. Позволяют получить либо пламя в 1300-1500 градусов, либо КПЛ свыше 95% и пламя до 1200 градусов. Используются любым образом из указанных выше. Конструктивно достаточно сложны, но своими силами повторяемы.
• Полутораконтурные, часто называемые также двухконтурными – первичный воздух подсасывается потоком из инжектора, а вторичный свободно поступает в ограниченный объем (напр., топку печи), в котором и догорает топливо. Только однорежимные (см. ниже), но конструктивно просты, поэтому широко используются для временного запуска отопительных печей и котлов на газе.

С наддувом

В горелках с наддувом весь воздух, и первичный, и вторичный, подается в зону сгорания топлива принудительно. Простейшая микрогорелка с наддувом для настольных спаечных, ювелирных и стекольных работ может быть сделана самостоятельно (см. далее), но изготовление отопительной горелки с наддувом требует солидной производственной базы. Зато именно горелки с наддувом позволяют реализовать все возможности управления режимом горения; согласно условиям использования они делятся на:

1. Однорежимные;
2. Двухрежимные;
3. Модулируемые.

Управление горением

В однорежимных горелках режим сгорания топлива либо определяется раз навсегда конструктивно (напр., в промышленных горелках для отжиговых печей), либо устанавливается вручную, для чего горелку нужно или погасить, или прервать технологический цикл с ее применением. Двухрежимные горелки работают, как правило, на полной или половинной мощности. Переход с режима в режим осуществляется по ходу работы либо пользования. Двухрежимными делают отопительные (зима – весна/осень) либо кровельные горелки.

В модулируемых горелках подача топлива и воздуха плавно и непрерывно регулируется автоматикой, отрабатывающей по комплексу критически важных исходных параметров. Напр., для отопительной горелки – по соотношению температур в помещении, наружной и теплоносителя в обратке. Выходной параметр возможен один (минимальный расход газа, наибольшая температура пламени) или их может быть тоже несколько, напр., при температуре пламени у верхнего предела минимизируется расход топлива, а при ее падении оптимизируется для данного техпроцесса температура.

Виды горелок

По своим конструктивным, функциональным отличиям горелочные устройства делятся:

По назначению:

• для промышленного оборудования большой мощности
• для оборудования бытового назначения.

По используемому типу топлива:

• устройства для природного газа;
• устройства для сжиженного газа;
• универсальные устройства.

По регулировке пламени:

• одноступенчатые – способны работать на включение/выключение;
• двухступенчатые (как разновидность – модели с плавной модуляцией) – работают на полную мощность, при достижении нужной температуры пламя уменьшается вполовину;
• модулируемые – котлы с модулируемой горелкой отличаются плавной регулировкой силы пламени.

По принципу работы:

1. инжекционные/атмосферные. Работают при подаче воздуха из помещения. Устанавливаются соответственно в открытых камерах сгорания. Использовались также и для моделей котла старого образца.
2. вентиляторные/наддувные. Работают в камерах сгорания изолированного типа. Воздух для горения подается вентилятором. По своим конструктивным особенностям делятся на:— вихревые (отверстия форсунок круглой формы)— прямоточные (форма узкой щели круглого/прямоугольного сечения).
3. диффузно-кенетические. Воздух поступает двумя одновременно: один смешивается с газовым топливом, второй добавляется непосредственно в камере при горении.

Устройство и работа горелок для газовых плит

Основная задача газовой горелки — преобразование химической энергии газа в тепловую. Газогорелочные устройства должны быть: надёжны в эксплуатации, регулироваться во время работы, устойчиво работать на разных режимах, устойчивы (длительное время) при включении и выключении; экономичны в работе.

Газовая горелка выполняет подачу газа и воздуха в зону горения, обеспечивая смесеобразование, воспламенение и стабилизацию факела. Общие требования к газовым горелкам определяется по ГОСТ 21204-97.

Независимо от типа все горелки имеют общие конструктивные элементы:

• устройства для подвода газа (сопло) и воздуха (воздуховод);
• смеситель и горелочную насадку со стабилизирующим устройством.

Широко распространена классификация горелок по способу подачи воздуха:

• инжекционные — воздух в которые засасывается за счёт энергии струи газа;
• бездутьевые — воздух у которых поступает в топку за счёт разрежения в ней;
• дутьевые — у которых воздух подаётся в горелку или топку с помощью вентилятора (с принудительной подачей воздуха).

По методу сгорания газа все горелки подразделяются на три группы:

Классификация по способу подачи воздуха

Подача, объем и качество смешения воздуха с газом является основой эффективной работы устройства, а от этого будет зависеть, может ли оно выйти на свои нормативные показатели по тепловой мощности и КПД.

По способу подачи воздуха устройства группируются:

• бездутьевые — воздушные массы поступает к устью горелки за счет разрежения в топочной камере;
• инжекционные, в них воздушные потоки втягиваются к устью горелки для котлов отопления, струей газа;
• дутьевые, топочный воздух поступает в топку с использованием центробежного вентилятора.

Низкотемпературная

В котлах с открытыми топками монтируют устройства атмосферного типа. Принцип их функционирования довольно прост. Газ под давлением в магистрали поступает к запальнику через эжекторное устройство, тем самым затягивая воздух из топочной.

Розжиг производится малым объемом низкотемпературного пламени от фитиля запальника. Такой вариант используется для маломощных бытовых отопителей. Они обладают низким стоимостным показателем, простой эксплуатацией и работают с малым уровнем шумности.

Инжекционная горелка для котла

Это конструкции газовых горелок имеют повышенные показатели тепловой мощности. Эффективность их работы связана с тем, что еще до поступления газа в камеру, он обогащается кислородом из воздуха.

Получение рабочей смеси осуществляется в несколько стадий. По данному принципу работает жидкотопливная кровельная горелка.

Сгорает подобная смесь в виде малогабаритных факелов, поэтому они еще именуются микрофакельными. В топке, все время функционирует запальник либо пилотная форсунка. В сравнении с дутьевыми вариантами, такая модель, потребляет газа до 20% больше.

Дутьевая

В закрытых топках воздух подается дутьевыми вентиляторами. Такие горелочные варианты не являются универсальными, а рассчитываются под конкретный котел, например, как газовая горелка ГГС.

Для собственника индивидуального отопления — это огромное преимущество, потому что такое устройство идет с базовой комплектацией котла и его не нужно специально устанавливать и настраивать.

Горелочный блок оборудован такими узлами:

• фильтр очистки газа;
• регулятор по давлению газа;
• регулятор по расходу газа;
• газовый редуктор;
• первичные датчики;
• электрореле для автоматического отключения/включения горелочного устройства по результатам настройки котла;
• электрореле вентилятора, останавливает подачу газа при отключении двигателя дутьевого устройства.

Такая система энергозависима, поэтому специалисты рекомендуют при ее работе устанавливать резервное электропитание в виде бесперебойника.

Стоимость

На текущий момент такие газогорелочные устройства для котлов можно приобрести за 5000-6000 рублей. Причем если выбирать в Интернете, то цена будет ниже, и при желании можно приобрести такое решение даже за 4700-4800 рублей. Ну а в специализированных торговых точках АГУ-11,6 с гарантией можно купить за 5700-6000 рублей. Опять-таки, в первом случае к стоимости горелки необходимо добавить затраты на доставку. При этом гарантийные обязательства не всегда возможно обеспечить. Поэтому рекомендуется АГУ-11,6 и прочие аналогичные устройства приобретать именно в специализированных торговых точках.

Типы горелочных устройств

Любое современное газогорелочное устройство по способу подачи воздушной среды может относиться к одной из двух групп. Первая из них называется инжекционная. В этом случае вентиляционная установка отсутствует, а подача воздуха реализуется за счет особой конструкции горелки естественным путем. Именно этот принцип и реализован в АГУ-11,6. Вторая же группа базируется на принудительной подаче воздуха, и в состав горелки в обязательном порядке включен вентилятор.

Как показал опыт эксплуатации последних лет, экономически уже нецелесообразно использовать инжекционные системы сжигания газообразного топлива. У них низкий КПД и повышенный расход природного газа. Поэтому в большинстве случаев при модернизации систем отопления рекомендуются именно те котлы, которые оснащены горелками с принудительной вентиляцией и имеют улучшенные технико-экономические показатели. При этом стоимость между первой и второй группой не настолько уж и существенно отличается.

Бренды – что с ними не так?

Мало кто знает, но на рынке газовых котлов полным-полно моделей с одинаковыми или схожими внутренностями. Производятся они на одних и тех же заводах, но продаются при этом под разными брендами!

Ошибка №25 Поэтому зачастую вы переплачиваете только за название, потому что производитель хорошо вложился в маркетинг.

Прочитайте как звучит – Federica Bugatti. Федерика Бугатти!

Сразу перед глазами встает шикарная машина для какого-нибудь аристократа или богатенького буратины.

А теперь сравните с Hi-therm Optimus. Уже не так звучно, правда?

Тем временем все это продукция турецкого завода Airfel. На сегодняшний день завод принадлежит японской компании Daikin.

Они выпускают четыре разных котла с практически схожими внутренними компонентами и всё под разными брендами.

Airfel Duo

Federica Bugatti Eco

Hitherm Optimus

Kentatsu Nobby Smart

Стоят модели по-разному, а по сути являются одним и тем же котлом.

Среди более известны марок можно взять Baxi (Бакси).

Baxi Luna 3

De Ditrich Zena Plus

Westen Star Digit

Это тоже копии одного и того же котла с минимальными отличиями, но под разными названиями.

То же самое относится к:

Bosch Gaz 6000

Buderus U072

Или

Bosch Condens 7000iW

Buderus Logamax plus GB172i

Для чего это делается? Скорее всего, таким нехитрым способом производитель хочет разбавить свое присутствие на одном и том же рынке в какой-то стране. По итогу, как бы предоставляя потребителю ложный выбор.

Поэтому, если вы уже остановились на какой-то конкретной марке, возможно вам стоит поискать ее аналоги за совсем другие деньги, но одинакового качества.

Делается это все путем гуглопоиска завода производителя (вспоминаем тот же “сертификат соответствия”) и его суббрендов.

С инжектором или без: как это работает?

Существует два вида газовых горелок. Рассмотрим подробно каждый из них.

Горелки без инжектора

Устройство инжекторной и безинжекторной горелки.

Эти газовые горелки работают на высоком давлении, имеют относительно простую конструкцию и чрезвычайно эффективны в использовании.

Вот в каком алгоритме происходит их функционирование:

• Поступление необходимого кислорода из воздуха происходит через специальные резиновые щели и вентиль, после чего поступает в смеситель.
• Функция смесителя – деление общего потока на мелкие струи, которые поступают в сопло. Таким же образом поток поступает в специальный вентиль.
• Смешивание газа с кислородом происходит с помощью циркуляции, чтобы быть на выходе максимально однородной.
• Мундштук на наконечнике обычно выполнен из долговечного металла – к примеру, меди. Смесь, нагретая до очень высокой температуры, выходит именно через него. Температура на выходе будет даже выше, чем температура плавления металлов.

Технические требования к данным устройствам простые и конкретные: газовый поток должен быть равномерным и иметь конкретную скорость, которую можно контролировать и которая будет очень точной.

Дополнительное требование относится к смеси: она должна полностью сгорать. Скорость газового потока должна быть достаточной для того, чтобы пламя не перебрасывалось на верхнюю часть прибора, что весьма и весьма опасно из-за высокого риска взрыва.

С другой стороны, скорость горячего газового потока не должна быть слишком высокой вследствие риска отрыва пламени от мундштука с его последующим затуханием.

Как высчитать оптимальную скорость выхода газового потока?

Нужно учитывать несколько факторов:

• состав горючей смеси;
• диаметр внутренней стенки сопла;
• техническое устройство мундштука.

Средняя скорость находится в пределах 70 – 150 м/сек.

Горелки с инжектором

В качестве горючих газов используются метан, кислород или ацетилен, которые закачиваются в смеситель с помощью инжектора. Это и есть технологическая особенность инжекторного семейства сварочных горелок.

Вот как работает конструкция с инжектором:

• Горючий газ закачивается в смесительную камеру инжектором.
• Кислород поступает из баллона туда же.
• После поступления в смеситель газ смешивается с кислородом воздуха.
• Полученная смесь поступает по трубе в мундштук.
• Давление газа из мундштука должно быть, как минимум 3,5 атмосферы.

У инжекторных моделей есть существенный технологический недостаток, о котором нужно постоянно помнить: смесь горючего газа с кислородом непостоянная, она все время меняет свой состав. Вследствие этого пламя такой газовой горелки по определению не может быть ровным и стабильным.

Используются такие газовые горелки очень широко, несмотря на низкое давление и довольно сложную конструкцию. В них встроена система охлаждения, так как из-за низкого давления сопло с мундштуком нагреваются очень сильно. Поэтому важнейшим моментом является контроль перегрева камеры, чтобы она не взорвалась.

Хитрости заправки, которые нужно знать

При работе с газом обязательно использовать защитные перчатки. Так как газ обладает охлаждающим действием. Также из-за этого свойства газа во время заправки можно наблюдать иней на системе. Не стоит паниковать. Следует подождать, чтобы иней оттаял, и тогда продолжать работу.

Об этом уже говорилось выше, что нужно оставлять немного место в газовом баллончике. Связано это с высоким коэффициентом теплового расширения газа. Следуйте правилам пожарной безопасности. Поблизости с рабочим местом не должно быть открытого огня и искр. Все-таки газ огнеопасен.

Фирменные баллончики можно заправлять до трех-четырех раз, но не желательно. Клапаны у баллончиков легко деформируются, поэтому они зачастую не могут пережить нескольких заправок.

Неприятность бытового газа заключается в его запахе. Причем свежий газ тоже пахнет, но вполне терпимо. А вот тот, который пролежал в баллоне до нескольких лет имеет противный запах. Будьте готовы к этому при работе.

Подводя итоги, можно сказать о положительных сторонах заправки газовых баллонов. Экономически заправка газовых баллонов бытовым газом выгодный процесс. В среднем стоимость туристического баллончика для горелки составляет 300 рублей. В то время как заправку большого бытового газового баллона можно осуществить в среднем за 800 рублей. Причем использовать бытовой баллон вы будете многократно. Экономия очевидна. Из дополнительных материалов нужен лишь шланг. То есть затраты на дополнительное оборудование несущественны.

Если в газовом баллоне закончился газ, то проще купить его, чем заправлять использованный. Но ради экономии денежных средств люди все же пытаются заправить газом пустой баллон самостоятельно, избегая покупки. Конечно, сделать это вполне возможно и несложно. Главное -соблюдать все правила и меры безопасности. Заправить можно небольшой баллон на дачу или туристический газовый баллон, используя баллон-донор большой емкости.

высокого давлениягазового оборудования

дополнительную работу

Заправить возможно только бытовые баллоны с вентилем, а не баллоны старого образца с «барашком»

Всегда помните, что газ очень взрывоопасен, обращаться с ним надо внимательно и осторожно. Заправить баллон можно на автозаправках, оборудованных специальными весами и имеющих официальное разрешение

Рекомендуют производить их заправку на специализированных точках. Здесь она не вызовет сложностей, так все сертифицированные заправки оснащены необходимым оборудованием. Но у частника, использующего бытовой газ в баллонах, не всегда есть возможность отвезти емкость к специалисту.

Основные требования

Перечислим признаки качественной газовой горелки:

1. Топливо сгорает полностью: данное требование является очень важным, так как при неполном сгорании газа не только падает КПД отопителя, но и происходит загрязнение атмосферы оксидом азота и угарным газом.
2. Устройство имеет достаточно продолжительный срок службы.
3. Конструкция предельно проста, установка не вызывает затруднений.
4. Издаваемый горелкой шум не превышает допускаемых санитарными нормами значений.

Если горелка является комбинированной, то есть она способна работать с различными видами топлива, то перенастраиваться на тот или иной вид горючего она должна быстро и просто.

Использование газовой горелки

Самой популярной конструкцией по праву можно считать горелку с пьезоподжигом. Как правило, такие приборы являются незаменимой вещью в походе, так как становятся простой, всепогодной альтернативой костру. Мини-прибор дает шанс быстро приготовить или подогреть пищу, практически мгновенно вскипятить воду. Его преимущества перед открытым огнем — возможность контроля топлива и регулировки силы пламени.

Современное портативное оборудование имеет защиту от ветра, некоторые модели оснащают держателями для посуды. Максимальное удобство пользования простейшей газовой горелкой тоже не последний плюс: владельцам не приходится «возиться» со спичками, так как пламя зажигается нажатием кнопки. Горелки с пьезоподжигом — практически обязательный атрибут дач, которым подключение к газовой магистрали попросту не требуется.

В работе по дому, в мастерских такие мини-аппараты применяются для нагрева металлических либо других поверхностей, для пайки деталей. В обоих случаях простые устройства, работающие на топливе, имеют перед строительными фенами, паяльниками большое преимущество. Им для функционирования не требуется электричество. Однако и газовые горелки могут отказаться работать, причем происходит ЧП по разным причинам.

Самые распространенные из них — попадание внутрь механизма воды и отказ от работы пьезоподжига. Чаще всего именно из-за последнего элемента, дающего искру, и происходит поломка газового оборудования.

Поджиг даёт искру, но конфорка не зажигается

В случаях, когда электроподжиг даёт искру, но загорание конфорки не происходит, необходимо попробовать заменить термопару. Иногда проблема связана с электромагнитным клапаном, и после его обновления техника работает в штатном режиме. Следует проверить блок розжига, ведь если с ним всё хорошо, но зажигания не происходит – нужно искать проблему в проводе питания или свече горелки.

Если искра подаётся, пламя загорается, но сразу же угасает, попробуйте подольше подержать кнопку подачи газа. Вполне вероятно, что датчики, отвечающие за образование пламени, просто не успевают прогреться.

Особенности установок АГГ

• работа на высоких (сверхзвуковых) скоростях, обеспечивающих качественное (бездымное) сгорание газа любого состава;
• компактная конструкция, основанная на работе с высокими скоростями, и в связи с этим меньшая стоимость;
• один типоразмер установки обеспечивает широкий диапазон по производительности за счет применения комплекта форсунок с разными диаметрами отверстий;
• возможность сжигания газа с высоким содержанием жидкости за счет разделения потока и направления потока с жидкостью в центральную часть, при этом поток осушенного газа образует вокруг центрального кольцевой факел, способствуя дожиганию газа с жидкостью;
• разделение потока на центральный со сверхзвуковой скоростью и на кольцевой с малой скоростью выхода, при этом кольцевой факел выполняет функцию дежурной горелки, непрерывно поджигая центральный факел, что в целом исключает возможность отрыва пламени при работе на высоких скоростях.

Как добиться безопасности

Тут дело в т. наз. числе Рейнольдса Re, показывающем взаимосвязь между скоростью потока, плотностью, вязкостью текущей среды и характерным размером области, в которой она движется, напр. диаметром поперечного сечения трубы. По Re можно судить о наличии турбулентности в потоке и ее характере. Если, к примеру, труба не круглая и оба характерных ее размера больше некоторого критического значения, то появятся вихри 2-го и более высоких порядков. Физически выделенных стенок «трубы» может и не быть, напр., в морских течениях, но многие их «фокусы» объясняются именно переходом Re через критические значения.

Далеко не все самодельные газовые горелки точно рассчитываются согласно законов газовой динамики. Но, если произвольно изменить размеры деталей удачной конструкции, то Re топлива или подсасываемого воздуха может скакнуть за пределы, которых оно придерживалось в авторском изделии, и горелка станет в лучшем случае коптящей и прожорливой, а, вполне возможно, и опасной.

Диаметр инжектора

Определяющим параметром для качества газовой горелки является диаметр сечения ее топливного инжектора (газового сопла, форсунки, жиклера – синонимы). Для горелок на пропан-бутане на обычную температуру (1000-1300 градусов) его можно ориентировочно принять таким:

• На тепловую мощность до 100 Вт – 0,15-0,2 мм.
• На мощность 100-300 Вт – 0,25-0,35 мм.
• На мощность 300-500 Вт – 0,35-0,45 мм.
• На мощность 500-1000 Вт – 0,45-0,6 мм.
• На мощность 1-3 кВт – 0,6-0,7 мм.
• На мощность 3-7 кВт – 0,7-0,9 мм.
• На мощность 7-10 кВт – 0,9-1,1 мм.

В высокотемпературных горелках инжекторы делают более узкими, 0,06-0,15 мм. Отличным материалом для инжектора послужит отрезок иглы для медицинского шприца или капельницы; из них можно подобрать сопло на любой из указанных диаметров. Иглы для надувания мячей хуже, они не жаропрочны. Их используют более как воздуховоды в микрогорелках с наддувом, см. далее. В обойму (капсюль) инжектора его запаивают твердым припоем или вклеивают жаропрочным клеем (холодной сваркой).

Мощность

Делать газовую горелку на мощность свыше 10 кВт ни в коем случае не следует. Почему? Допустим, КПД горелки 95%; для любительской конструкции это очень хороший показатель. Если мощность горелки 1 кВт, то на саморазогрев горелки уйдет 50 Вт. О 50 Вт паяльник можно обжечься, но аварией он не грозит. А вот если сделать горелку на 20 кВт, то лишним будет 1 кВт, это уже оставленные без присмотра утюг или электроплитка. Опасность усугубляется тем, что ее проявление, как и числа Рейнольдса, пороговое – или просто горячо, или вспыхивает, плавится, взрывается. Поэтому чертежи самодельной горелки более чем на 7-8 кВт лучше и не искать.

Арматура

Третий фактор, определяющий безопасность горелки – состав ее арматуры и порядок пользования ею. В общем схема такова:

1. Горелку ни в коем случае нельзя гасить регулировочным вентилем, подачу топлива прекращают вентилем на баллоне;
2. Для горелок мощностью до 500-700 Вт и высокотемпературных (с узким инжектором, исключающим переход Re газового потока за критическое значение), питаемых пропаном либо изобутаном от баллона до 5 л при наружной температуре до 30 градусов, допустимо совмещать регулировочный и запорный вентили в одном – штатном на баллоне;
3. В горелках на мощность более чем 3 кВт (с широким инжектором), или запитанных от баллона более чем на 5 л, вероятность «проскока» Re за 2000 весьма велика. Поэтому в таких горелках между запорным и регулировочным вентилями обязательно нужен и редуктор, поддерживающий в подающем газопроводе давление в определенных пределах.

Камера сгорания отопительного оборудования

Газовые котлы отличаются прежде всего конструкцией камеры сгорания. Она бывает двух типов:

• открытая;
• закрытая.

Открытая камера представляет собой достаточно простое устройство сгорания. Выглядит так: над горелкой располагается теплообменник в виде змеевика из тонких медных трубок. Благодаря открытой конструкции воздух, необходимый для реакции горения, поступает к месту воспламенения газа из окружающей среды.

Как правило, хватает воздуха из помещения (при условии организации хорошей вентиляции). Но есть настенные модели с забором воздуха извне, для чего монтируется специальное отверстие в стене. Открытые камеры сгорания требуют обязательного наличия дымохода.

Чаще всего устанавливается для моделей напольных газовых котлов, а также использовалась для комплектации котла старого образца (при этом розжиг производила запальная горелка).

Схемы устройства камеры згорания

Закрытая камера сгорания отличается конструкцией нагревательного блока. Теплообменник расположен над горелкой. Корпус блока закрыт, воздух для горения нагнетается вентилятором, установленным в камере. Через двойные стенки камеры пропускается теплоноситель, нагревая его, увеличивая КПД котла. Газ сжигается почти полностью, продукты горения отводятся каоксиальной трубой под давлением воздуха.

Правильное использование — залог безопасности дома

Газовоздушная смесь взрывоопасна. Чаще всего возгорание со взрывом происходит при остановке котла и неполном перекрытии горелок. Поэтому перед запуском нужно провентилировать топку, продуть газопровод, если он не находится под давлением.

Регулярно проверяют работу запорной арматуры, регулировочной автоматики, не пренебрегают сервисным осмотром. Чтобы избежать взрывов и пожароопасных ситуаций, лучше доверить выбор, монтаж и запуск форсунок специалистам.

Переносные устройства с газовой горелкой не используют в домах без вентиляции, с сильными сквозняками.

Не оставляют горелки без присмотра, не устанавливают их вблизи легковоспламеняющихся предметов. При поломках не нужно разбирать самостоятельно, а обращаться в сервисную службу. При пользовании любыми приборами на газе следовать правилам эксплуатации, указанным в инструкции.

Устройство газовой горелки, особенности запуска и настройки пламени + нюансы разборки и хранения

Каждый владелец квартиры или частного дома, где установлено газовое оборудование для отопительной системы, сталкивался с проблемами, связанными с его настройкой или перебоями в работе, не так ли? Чтобы обеспечить правильную работу отопительной системы, необходимо знать нюансы работы газовых приборов и особенности их настройки, а вся эта информация собрана в данной статье.

Также в этой публикации собрана исчерпывающая информация о видах и устройстве газовой горелки. Кроме этого вы найдете информацию о настройке пламени в газовых горелках и основных причинах, по которым ваше оборудование дает сбои или вовсе не работает.

Заключение

В рамках этого обзора рассмотрено газогорелочное устройство модели АГУ-11,6. Хоть такая система сжигания топлива и применяется в современных котлах, но с экономической точки зрения ее использование на текущий момент нецелесообразно по той причине, что расход газа завышен. В остальном же это надежное и проверенное временем решение.

Комфортабельная дача, вместительный гараж, частный коттедж, многоуровневая квартира – газовые котлы согревают жизни миллионов людей. Тепло мощных агрегатов постоянно, привычно и о нем не задумываешься до тех пор, пока температура в жилище или рабочем помещении внезапно не упадет. Проводимая время от времени регулировка и настройка газовых котлов позволит избежать аварий и поломок.

Что русскому хорошо, то европейцу – 20 мбар

В странах России и Европы магистральные нормы давления газа разнятся. За рубежом эта величина постоянна и определяется в 20 мбар. Однако держать одинаковый уровень отопления в России и летом, и зимой – утопия. Так, в теплое время года показатель снижается примерно до 13 мбар, а с приходом морозов в сети наблюдаются скачки давления и перебои с подачей газового топлива.

Забугорные производители газовых котлов не смогли закрыть глаза на климатические условия соседей и настраивают импортные котлы на определенные диапазоны чувствительности. Эта операция производится на заводе во время сборки механизма. Кроме того, создан специальный газовый клапан, позволяющий отрегулировать давление при необходимости. Изначально он задумывался как способ экономить расход топлива, но русские граждане пользуются им в качестве средства предотвращения аварийного отключения газового котла из-за падения давления в магистрали.

Сам себе регулировщик

Основные действия по настройке и регулировке работы газового котла любой конфигурации обязан производить специально обученный человек. Но есть ряд операций, с которыми справится и потребитель тепловой энергии – например, в ожидании приезда мастера.

1. Проблема: завышенная мощность горелки. Описание: «пляшущее» пламя, коптящий дымоход. Решение: прикрыть газовый кран на опуске.
2. Проблема: малая тяга котла. Описание: воздух не поступает внутрь котла, переработанный газ не выходит наружу. Решение: прикрыть газовый кран на опуске, уменьшив тем самым мощность горелки.
3. Проблема: недостаток воздуха для поддержки горения. Описание: пламя желтого цвета, скопление сажи. Решение: уменьшить мощность горелки предложенным выше способом.
4. Проблема: завышенное газовое давление. Описание: сажа оседает на стенах дымохода и топки, растет расход газа. Решение: установить регулятор давления, прикрыть газовый кран.

К действиям, которые носят общее название регулировка и настройка газовых котлов, относятся также прогревание котла, открытие шибера дымохода, проверка автоматики безопасности, перевод стрелочного манометра, установленного на газопроводе.

Хозяину на заметку

Пуско-наладочные работы газового котла немыслимы без проведения анализа отработанных и идущих на подачу газовых потоков. Настройка не может считаться выполненной, если не найден оптимальный баланс воздуха и газа. Кому хочется платить за топливо, бесследно улетающее в атмосферу? Кого обогреет неэффективное тепло? Есть ли граждане, заинтересованные в намеренном снижении срока службы отопительного прибора?

Дабы отвлечь от своего дома или офиса аварию, нужно сделать регулировочные работы рутинным делом. Взять за правило: раз в определенный период производить тщательный комплексный осмотр газового котла, его деталей и комплектующих. Максимально достижимый КПД котла будет поддерживаться при приемлемом качестве работы устройства. Во время настройки настенного или напольного отопительного котла следует убедиться, что в помещении топочной не требуется дополнительная теплоизоляция, и что потери тепла, неизбежные при работе котла, находятся на допустимом уровне.

C началом отопительного сезона владелец частного дома должен перевести котел отопления в рабочий режим. Операция не самая сложная, поскольку все инструкции по настройке агрегата в обязательном порядке указаны в технических документах

В нашей статье мы расскажем, на что обращать внимание при настройке оборудования и как заставить котел работать с максимальной эффективностью

Выводы и полезное видео по теме

Обзор горелки «пистолетного» типа, сравнение с паяльной лампой:

Разбор особенностей различных моделей:

В быту и на отдыхе горелка незаменима, когда возникает потребность что-то поджечь, разогреть или припаять. Она решает проблемы в холодное время года, выручает, если необходимо быстро произвести ремонтные работы на трубопроводе.

Однако, как и другие инструменты, горелка требует аккуратного обращения и соблюдения правил эксплуатации.

Подыскиваете газовую портативную горелку для решения бытовых задач? Или есть опыт применения таких устройств? Пожалуйста, оставляйте к статье, задавайте вопросы и участвуйте в обсуждениях. Форма для связи расположена ниже.
