Как подключить проводной или беспроводной дверной звонок в квартире

Как подключить дверной звонок

12 декабря 2019

Дверные звонки сейчас имеются в каждом помещении. Существует множество моделей с различным уровнем сигнала, мощности и разными опциями. В этой статье говорится о том, как подключить звонок в квартире своими руками и что для этого нужно.

Основные типы дверных звонков

Входные звонки для дверей можно разделить на два типа: проводные и беспроводные. Также встречаются различные старые устройства: поворотные, дверной «молоток», колокол на шнурке. Эти виды уже не встретить в обычном магазине, из-за того, что они имеют слабые характеристики.

Новые модели отличаются тем, что сигнальный элемент и выключатель располагаются не рядом друг с другом. Проще говоря, кнопка, вызывающая звук, находится за дверью, а динамик — внутри помещения. Именно это расположение в несколько раз повышает вероятность того, что звук будет слышен четко.

Проводные устройства устанавливаются с помощью специального провода, который подключается к электросети, а беспроводные функционируют на батарейках и потому их можно устанавливать самостоятельно.

Проводные устройства работают от сети с напряжением 220 В, а корпус с кнопкой связаны благодаря двужильному изолированному кабелю. Эти устройства более практичны и надёжны, служат более 10 лет и устойчивы к различным температурным режимам.

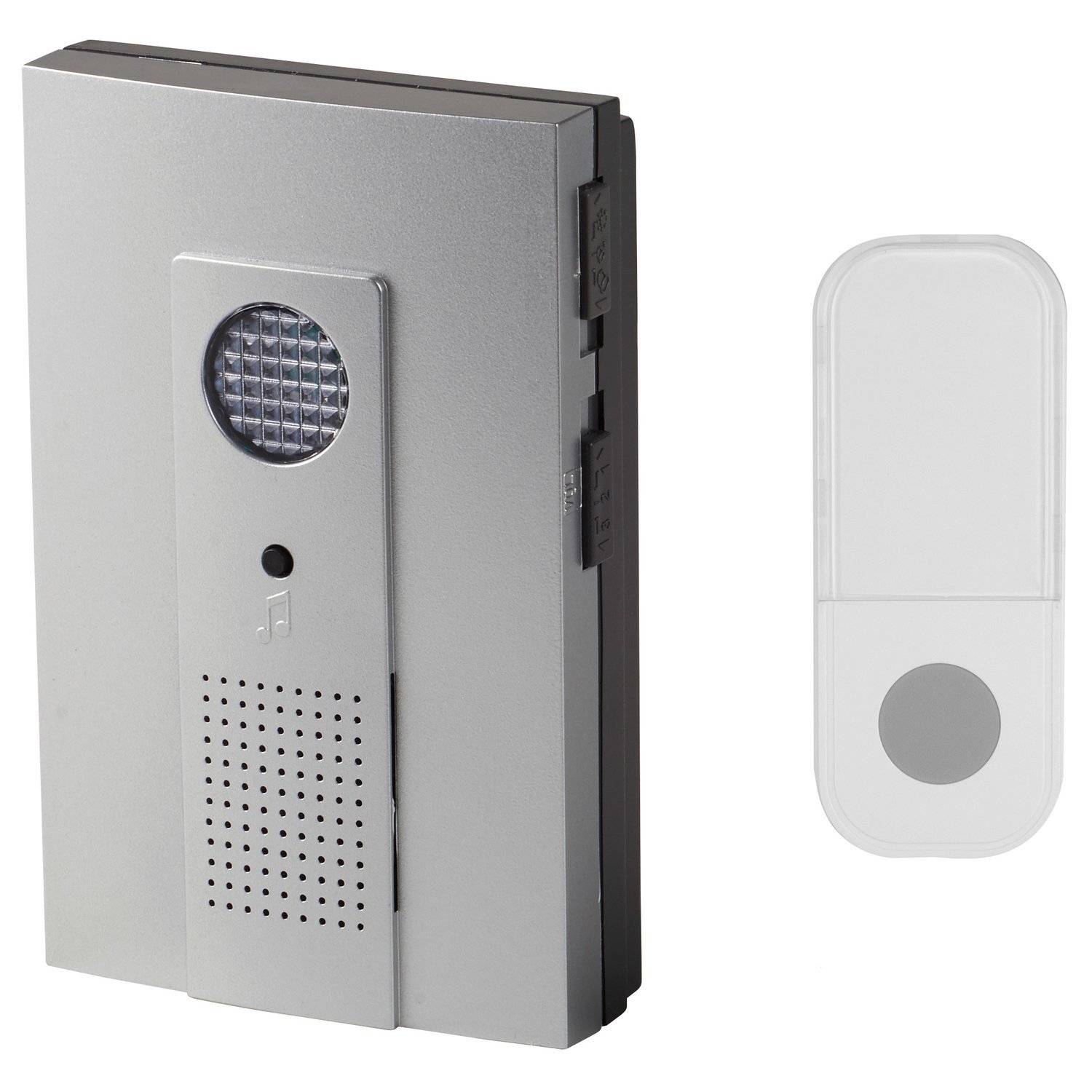

Беспроводные устройства различаются тем, что не требуют для монтажа лишних проводов и кабелей, поэтому могут работать даже при отключенном электричестве. Недостатком этой модели будет низкая дальность передачи звука и отсутствие звука при плохой погоде. Принцип действия беспроводного устройства заключается в активизации радиосигнала через пульт управления.

Внимание! В последние годы начали выпускать новые виды звонков. В магазинах можно увидеть «умные» модели, которые обладают опцией записи любой музыки, камерой, календарем и прочими мелочами

Как устроен дверной звонок

Основные детали, из которых состоит проводной дверной замок:

• электрический магнит;
• молоток;
• якорь;
• сигнальный динамик;
• контакты;
• пружины;
• кнопка.

Основной деталью, которая входит в конструкцию проводного звонка и выполняется его функционирование, является электрический магнит. С его помощью выполняется подача сигнала.

Установка звонка с проводом

Установить дверной электрозвонок своими руками можно без особых усилий, но если нет в этом опыта, то нужно хотя бы прочесть несколько статей о правильном монтаже. Ниже описана подробная инструкция по установке.

Инструменты для работы

Основные инструменты, которые могут понадобиться:

Все инструменты собраны, провода подготовлены к работе и можно начинать установку.

Прикрепление динамика и кнопки

Установка динамика — это первый этап подключения устройства. В основном он имеет готовые отверстия для фиксирования и для входа провода. Для начала необходимо расположить динамик на стене и сделать отверстие для кабеля. Если глазомер плохо развит, то можно воспользоваться уровнем. Когда отверстие будет сделано, необходимо вставить в него кабель и вытянуть к точке, где будет расположена кнопка.

После этого необходимо вставить кабель в отверстие так, чтобы был запас в 17 см. Сделать изоляцию не больше 3 см с помощью ножа.

Внимание! Желательно устанавливать звонок на высоте 1,5 метров

Классический звонок для двери из старого телефона своими руками

https://youtube.com/watch?v=EsXTKCKTVwM

Валялся у меня старый домашний стационарный телефон, у которого набор номера производился путём вращения колеса (раритет). Кто его разбирал тот знает, что у него внутри. Для нас важна одна основная его часть, а именно сам электромагнитный звонок. Именно из него можно сделать неплохой звонок для двери, который издаёт классический звук бубенцов при своей работе. Итак, находим у себя такой старый телефон (приобретаем на барахолке), разбираем его и достаем оттуда звонок.

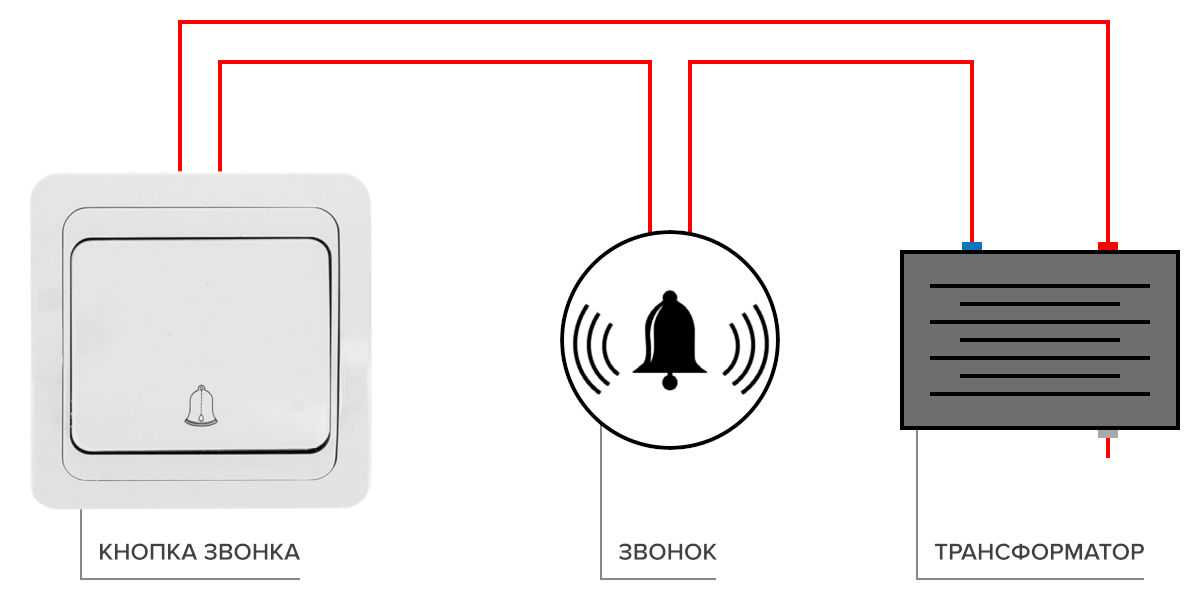

Что касается электрического подключения электромагнитного звонка — для его нормальной работы нужны около 30 вольт переменного тока (сети 50 Гц). Значит нам ещё нужен понижающий трансформатор, у которого первичная обмотка рассчитана на сетевое напряжение 220 вольт, а вторичная (что будет питать наш звонок) на 30 вольт (если будет чуть больше, то пойдёт).

Если просто подключить электромагнитный звонок с телефона к трансформатору, а его к сети, то получим непрерывный звон. Следовательно для звонка на дверь нужен нажимной, не фиксирующийся включатель. Его лучше поставить на замыкание первичной обмотки трансформатора с питанием 220 вольт, чтобы не было постоянной работы устройства.

Итак, классический звонок для двери и питающий трансформатор мы крепим на основание (делаем для звонка корпус), от которого будет выходить два двухжильный провода. Один будет подключаться к самой сети 220 вольт, а второй будет идти на нажимную кнопку, которая установлена в том месте, где ее должны нажимать при вызове хозяев.

Находим у себя такой старый телефон разбираем его и достаем оттуда звонок

Да, пожалуй не лишним будет ещё в этот дверной звонок добавить предохранитель, задача которого будет обеспечение электробезопасности на случай короткого замыкания в схеме дверного звонка.

Стоит ещё добавить про то, что имеющиеся на телефонном электромагнитном звонке два латунных колокольчика (по которым и ударяет молоточек при работе) могут подстраиваться. То есть, ход молоточка имеет определённое расстояние. Если колокольчики будут сильно удалены от крайней границы хода молоточка, то он просто не будет доставать и ударять по чашкам.

Если колокольчики будут располагаться слишком близко к молотку, то удар молотка будет глушится. Следовательно когда вы собрали схему классического звонка для двери, то проверьте местоположение бубенчиков. Покрутите их вокруг своей оси. Настройте максимальный звон звонка.

Сопротивление обмотки электромагнитного звонка со старого стационарного домашнего телефона около 1600 Ом. Это значит, что при подачи на него переменного напряжения в 30 вольт ток потребления будет около 20 мА. Ток маленький, следовательно для этого звонка вполне подойдет любой маломощный трансформатор. Кнопку включения звонка также можно взять маленькую (если есть в такой необходимость).

Варианты звонков

Самые простые варианты, какие устанавливаются на входную калитку – проводные устройства. Данная конструкция представлена разомкнутой электрической цепью. В момент ее замыкания и происходит звучание.

Полный комплект для проводной установки

Проводные звонки

Такие звонки можно поделить на два основных вида:

1. Электромеханический вариант. В процессе работы при нажатии на кнопку звук переходит на катушку, в которой находится электрический магнит. Основная часть этой катушки имеет связь с механизмом, который приступает к движению. Таким образом, молоток ударяется о пластину, вследствие чего создается сигнал. Звучание его будет зависеть от размера самого резонатора.
2. Устройство проводного электронного вида. Такая разновидность схожа с предыдущей, но при этом существуют и свои отличия внутреннего состава. Таким образом, после первоначального сигнала звук происходит не за счет удара молотка о пластину, а за счет работы электроники. В данном варианте есть несколько мелодий вызова, а также присутствует регулировка громкости.

Пример размещения с питающим напряжением в 12V

Основные преимущества в использовании проводных звонков:

• долговечность;
• надежность;
• невысокая стоимость.

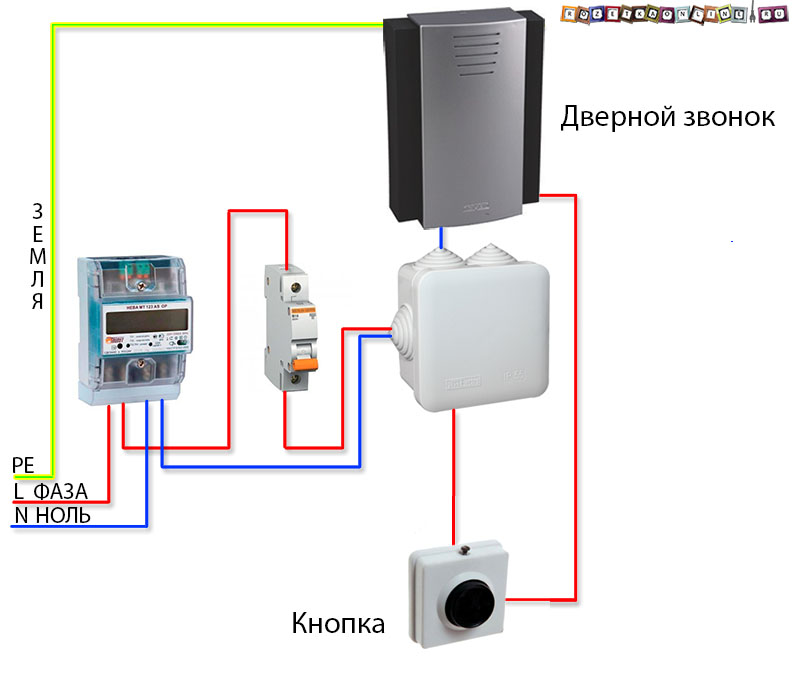

Схема сборки конструкции с питающими проводами

Недостатки устройства:

• для работы необходимо подключение к электрической сети;
• установка звонка данного типа не простая, поэтому нужно привлечь к работе электрика;
• в процессе монтажа нужно будет нарушать целостность стен (сверлить их).

Крепление микрофона и динамика

Беспроводные звонки

Беспроводной звонок на калитку зачастую монтируют в частных домах. Крепление кнопки производится к воротам или калитке, а оповещение поступает в само жилое помещение. Если ссылаться на принцип действия, то он схож с функционированием проводного устройства, но в этом варианте после нажатия на кнопку оповещение на основное устройство передается при помощи радиосигнала.

Порядок монтажа беспроводного сигнала

Обращая внимание на питание, стоит отметить, что беспроводной звонок заряжается от аккумулятора или же батареек. Положительные качества данного типа устройства:. Положительные качества данного типа устройства:

Положительные качества данного типа устройства:

• работает без подачи электрической энергии;
• наличие герметичного корпуса, за счет чего происходит ограничение поступления влаги;
• в процессе монтажа не нужно использовать провода;
• есть возможность выбора модели с различным радиусом восприятия сигнала.

Схема подключения автономного приспособления

Недостатки беспроводных звонков:

• у недорогих вариантов зазор между кнопкой и основным устройством слишком большой;
• при воздействии низких температур очень быстро садится аккумулятор.

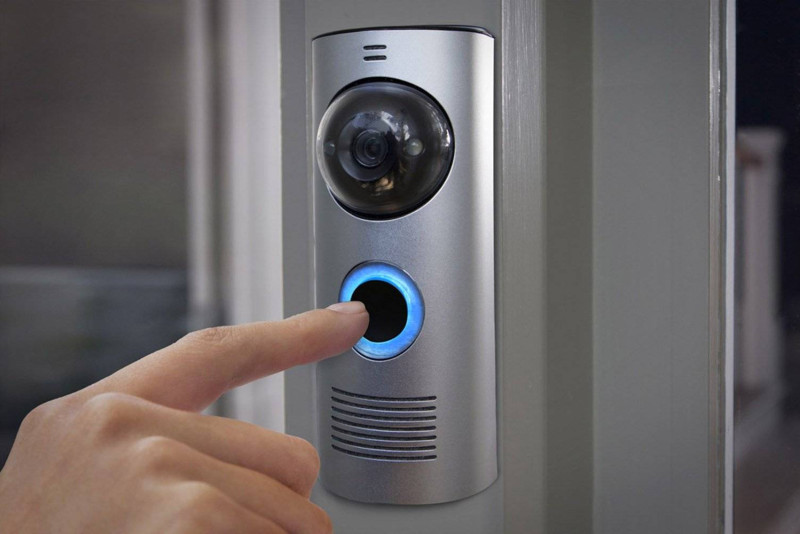

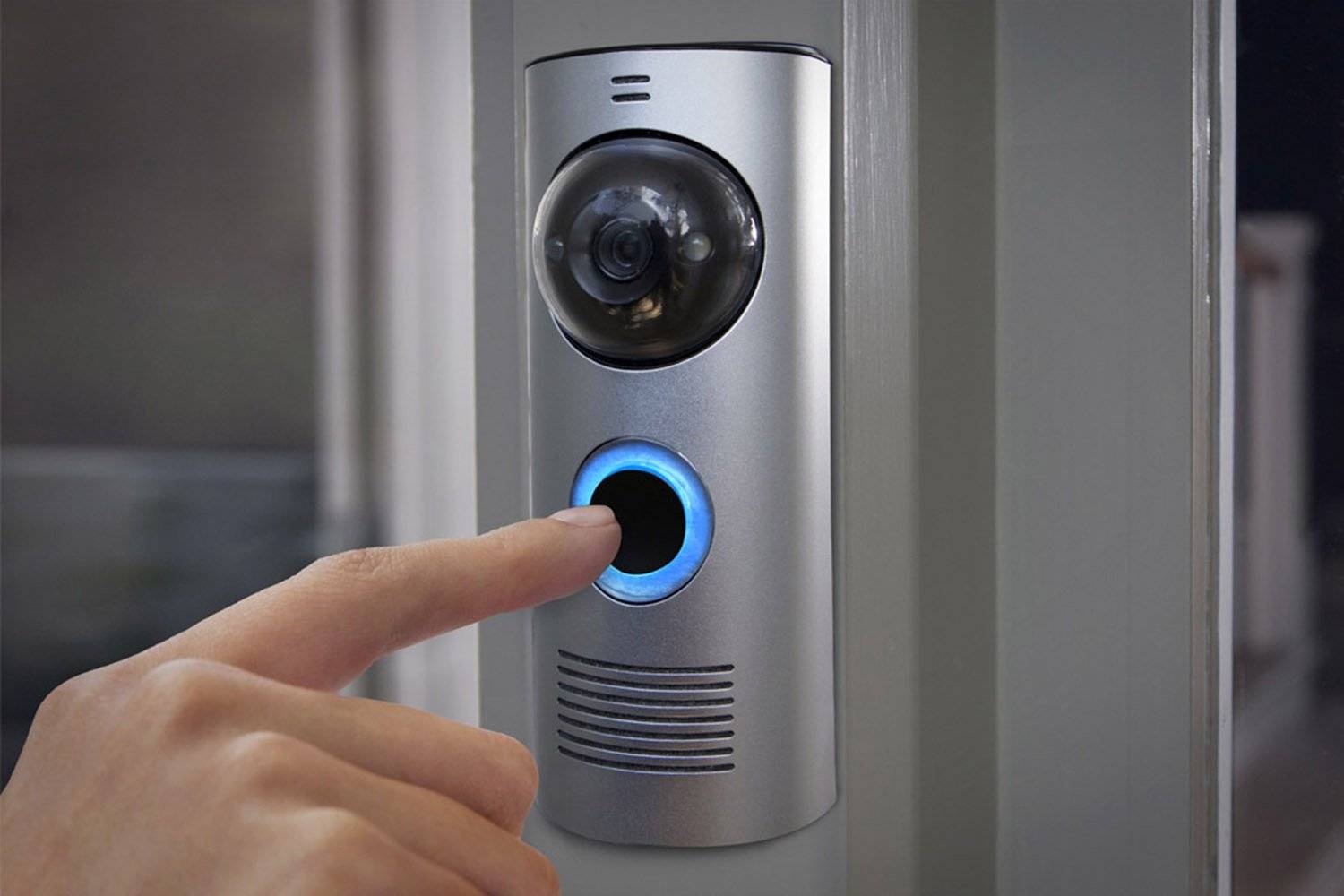

Видеозвонок

В нынешнее время огромным спросом стали пользоваться видеозвонки. Дело в том, что они могут быть самостоятельным элементом или же частью домофонов. У них есть ряд преимуществ:

1. Можно не просто смотреть по видео на своего гостя, но общаться с ним без открытия входной двери.
2. Есть вариант не просто наблюдать, но при необходимости производить видеозапись.
3. Устройство имеет возможность функционировать как от электрической энергии, так и от встроенного аккумулятора.
4. Есть множество вспомогательных дополнений (удаленное открытие замка, фиксация видео, подсветка за счет работы диодов, система автоматического ответа).

Накладная панель видеодомофона

Комплектация современного вида звонка с видеонаблюдением:

• кабель или же устройство беспроводного соединения;
• элементы для бесперебойного питания;
• панель с кнопкой вызова и встроенным динамиком (устанавливается в специальном корпусе);
• монитор для отображения происходящего.

Набор основных элементов для видеофиксации гостей

Если купить недорогую модель такого устройства для калитки, то в комплектации будут получены исключительно базовые функции (наличие звукового сигнала, выведение изображения на экран).

Разновидности дверных звонков беспроводного типа

Особенности моделей и специфика монтажа

Звонки беспроводные

В большинстве случаев такие комплекты предпочтительнее. Установка дверного звонка этого типа существенно упрощается. При монтаже составных частей не придется прокладывать провода или кабеля, думать, как их крепить, заниматься сверлением поверхностей, а потом маскировать трассу. Иногда возникает необходимость переставить звонок или его кнопку на другое место. С беспроводным устройством в этом плане никаких проблем. Единственное условие – отсутствие преград для прохождения ЭМ волн. К тому же не придется вникать в особенности внутридомовой электрической схемы. Для тех, кто с эл/техникой всего лишь на «вы», плюс более чем значимый.

Такое подключение дверного звонка имеет и существенный недостаток. Его кнопка часто не срабатывает, так как по определению источником питания для нее (как и некоторых типов принимающих устройств) служат миниатюрные батарейки. Устанавливается она, естественно, на входе, а внешние факторы (влажность, температура) влияют на долговечность элементов. Как правило, в зимнее время их придется менять довольно часто. По мнению специалистов и пользователей, для жилого дома такие устройства приобретать не стоит. А вот подключить звонок в квартире, не занимаясь монтажом проводов и разбирательством со схемой, более чем целесообразно, особенно если нет необходимых знаний в этих вопросах.

Место расположения кнопки также не регламентируется. Как правило, с внешней стороны дверного блока, с креплением на косяке или стене подъезда. Никаких требований нормативных документов по данному вопросу не существует. Нужно лишь ориентироваться на удобство пользования. Если кнопку установить слишком высоко, то ребенок до нее не дотянется. Пожалуй, это единственный нюанс монтажа.

Проводные звонки

С ними несколько сложнее; придется вникать в азы электротехники. По сути, никаких отличий от монтажа обычного выключателя нет. Кнопка (что уже отмечено) ставится в разрыв фазного провода, а электрический звонок уже после нее. Ноль сразу же (напрямую) подсоединяется к блоку управления. В принципе, схема достаточно простая, независимо от разводки и особенностей внутренней эл/проводки.

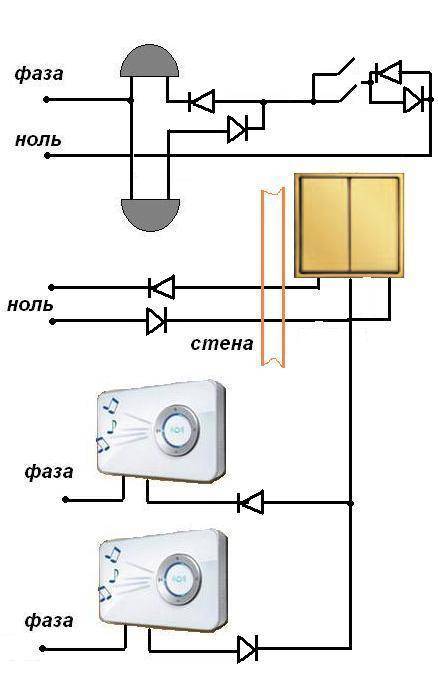

• Иногда к одному звонку есть необходимость подсоединить несколько кнопок. К примеру, одна ставится на входе в дом, другая – на калитке (воротах). В этом случае они включаются в схему параллельно и работают совершенно независимо. При замыкании контактов любой из них появится звуковой сигнал.
• Типичная ситуация – приобретена квартира с черновой отделкой, и из стены в прихожей торчит несколько проводов. Как подключить дверной звонок? Здесь понадобится индикаторная отвертка. При включенном автомате найти провод под напряжением труда не составит. К нему и нужно присоединять кнопку. А вот как быть с остальными?

https://youtube.com/watch?v=JJqOfjh3ERQ

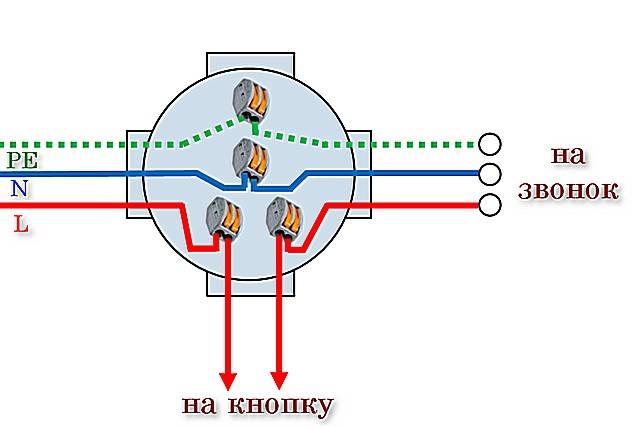

Чтобы не ошибиться с нулем, целесообразно произвести прозвонку каждой жилы до соответствующей шины подъездного щитка. Дело в том, что провода, торчащие из стены, могут относиться к совершенно разным схемам; что присоединял к ним бывший хозяин, неизвестно. А потому использовать их для подключения второго контакта кнопки не стоит, если неясно, что это за эл/цепь. Лучше «пробросить» новую линию, так надежнее.

Напоследок нелишне напомнить, что схема подключения проводного звонка разрабатывается самостоятельно, независимо от его модификации. Все, что необходимо найти – фазный и нулевой провода в распределительной коробке. А присоединения кнопки и управляющего блока к ним сложностей не вызовут.

Обычно звонок подключают к сети 220 В. При этом выполняются операции схожие с подключением осветительных приборов. Перед установкой следует определиться с местами расположения приборов. Также не следует выполнять работы при включенном щитке. Существуют два типа звонков для двери — беспроводные и проводные. Беспроводные проще устанавливать, но они менее надежны и безотказны, кроме того требуют замены батарейки или аккумулятора. Варианты с электропроводом смогут проработать без обслуживания десятки лет, обычно работают с переменным током 220 В, но их сложнее монтировать. Рассмотрим, как подключить дверной звонок всеми возможными способами.

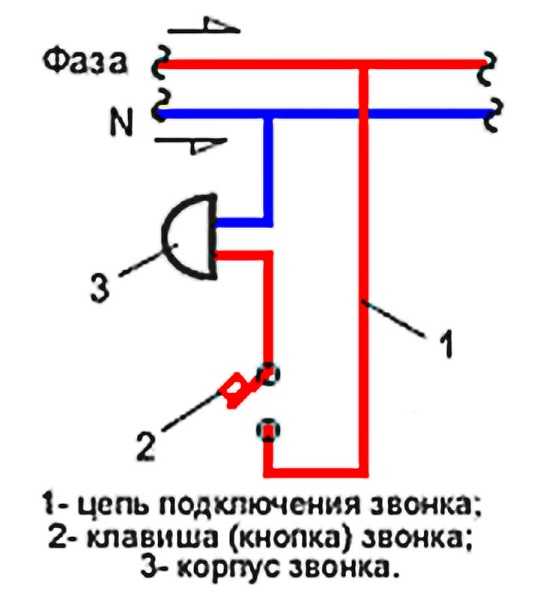

Как работает звонок с кнопкой

Классический дверной звонок работает как любая нормально открытая кнопка мгновенного действия. К нему подходят 2 пряди. Через них сигнал идет на звуковую карту.

Если вы нажмете кнопку дверного звонка, эти провода будут замкнуты. Напряжение будет поступать на звуковую карту с динамиком. Затем прозвучит сигнал о прибытии гостей. Звуковая карта находится в квартире, чтобы жители могли ее четко слышать.

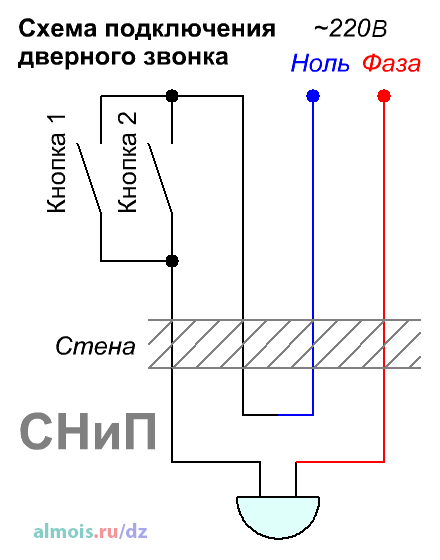

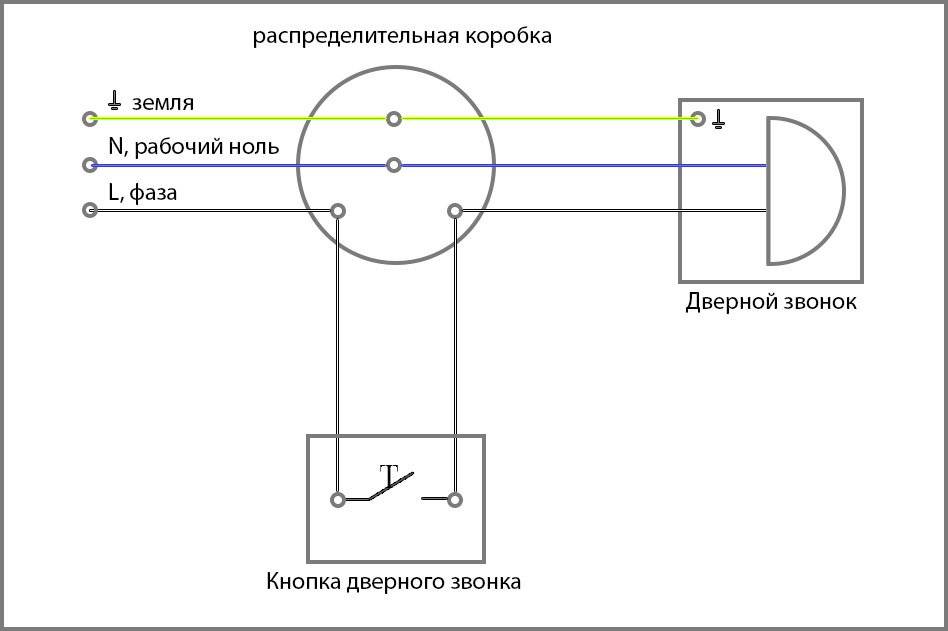

Схема подключения дверного звонка

Отпускание кнопки откроет цепь. Напряжение перестанет поступать на звонок и мелодия прекратится. Звонок большую часть времени находится в таком тихом состоянии.

Особенности прокладки кабеля

При прокладке кабеля для розеток Интернет должны соблюдаться определенные правила, содержание которых зависит от типа шлейфа, а также от места обустройства соединений. Для организации Интернет-сетей традиционно используются следующие виды кабельной продукции:

• витая пара UTP;
• оптоволоконные линии;
• коаксиальный кабель.

Помимо вида соединения при его оформлении важно обратить внимание на тип жилы и способ экранирования всего кабельного изделия. Правила прокладки любого типа кабеля регламентируются требованиями действующих стандартов ISO/IEC 11801 и ANSI/TIA/EIA-568A. В них учитываются следующие особенности монтажной процедуры:

В них учитываются следующие особенности монтажной процедуры:

В них учитываются следующие особенности монтажной процедуры:

Правила прокладки любого типа кабеля регламентируются требованиями действующих стандартов ISO/IEC 11801 и ANSI/TIA/EIA-568A. В них учитываются следующие особенности монтажной процедуры:

Витую пару UTP допускается укладывать с максимальным радиусом изгиба не менее 8-ми внешних диаметров. Нарушение этого требования приведет к разрушению изоляции и увеличению внешних наводок.
При прокладке экранированного кабеля важно убедиться в целостности его защитной оплетки. Несоблюдение этих правил сведет на «нет» все усилия по организации надежного Интернет-подключения

Несоблюдение этих правил сведет на «нет» все усилия по организации надежного Интернет-подключения.

Прокладка витой пары в квартире

Прокладка линии от точки доступа в сторону ПК или распределительного устройства выполняется единым кабелем без образования стыковых соединений. Ввод витой пары в квартиру организуется через отверстие в стене, смежной с общим коридором. Оно оформляется пластиковой гильзой, вырезанной из трубы подходящего диаметра.

На участке трассы от этажного щитка и до ввода в квартиру кабель прокладывается в коробе. Таким же образом оформляется его открытая проводка внутри на стенах квартиры. В этом случае вместо короба могут применяться стандартные кабельные каналы или плинтуса особой конструкции (с пустотами для укладки проводов).

Они имеют съемные крышки, которые после размещения в нишах витой пары просто защелкиваются. Далее кабель проводится до места его подключения к розетке RJ 45.

Особенности монтажа

Установка беспроводного звонка не вызывает трудностей, поэтому для решения задачи не нужно вызывать платного мастера. Проблемы возможны только при подключении дополнительных элементов, к примеру, камеры, датчика движения и других. В остальных случаях проблемы исключены.

При выборе варианта важно учесть, что липучку крепить проще, но тогда клавиша может упасть или ее украдут. Лучше выполнить монтаж с помощью саморезов. При установке на улице важно позаботиться о наличии козырька для защиты от воды и солнца

При установке на улице важно позаботиться о наличии козырька для защиты от воды и солнца. С монтажом изделия внутри дома также нет проблем

При наличии большого помещения, второго этажа или мастерской стоит поставить дополнительный источник звука. В таком случае можно исключить вариант, когда звонок не был услышан

С монтажом изделия внутри дома также нет проблем. При наличии большого помещения, второго этажа или мастерской стоит поставить дополнительный источник звука. В таком случае можно исключить вариант, когда звонок не был услышан.

Установка проходит в несколько этапов:

Изучение комплектации. На этом шаге необходимо осмотреть состав изделия. В продвинутых моделях могут быть дополнительные устройства, к примеру, видеокамеры, датчика движения и прочих

Важно, чтобы все элементы были в коробке (с учетом имеющегося перечня). Выбор места для монтажа

При поиске точки для установки доступен один из трех вариантов

Распространенный путь — крепление на двери (прямо в металлическое или деревянное полотно). Как вариант, можно установить беспроводную клавишу рядом с входом (возле наличников). Здесь потребуется применение шурупов. Для частных домов или дачи подойдет установка возле калитки

При поиске места важно обеспечить защиту от влаги и пыли

Установка. После выбора подходящей точки для монтажа можно переходить непосредственно к установке. При креплении возле двери делаем дырки с помощью перфоратора, предварительно наметив место фиксации. Во избежание ошибок диаметр сверла нужно выбрать заранее. Далее ставим кнопку с помощью саморезов. Если на прежнем месте стояло проводное изделие, его нужно убрать, предварительно сняв напряжение с подведенных проводов. Если старые отверстия не подходят для установки нового изделия, стоит их замазать с помощью шпатлевки. Монтаж блоков внутри помещения. Внутренние элементы не обязательно крепить на стену. Альтернативный вариант — установка изделия на тумбочку возле двери или около места применения. Для крепления к стене потребуется упомянутый выше перфоратор. Если звонок нуждается в питании, подводим его с учетом рекомендаций в инструкции.

На завершающем этапе остается проверить работоспособность устройства. После нажатия на клавишу должна звучать музыка (при условии правильной установки). С этого момента можно пользоваться прибором.

Розетка с таймером, устройство, принцип работы, установка и настройка, популярные модели, как выбрать, отзывы

Почему не работает домашний телефон?

Если вдруг перестал работать стационарный телефон дома, не спешите звонить мастеру. Для начала вы можете определить проблему самостоятельно:

1. Убедитесь, что телефон работает. Для этого можно взять телефон, подойти к соседу и проверить, будет ли у него работать устройство.
2. Проверьте, есть ли контакт в телефонной розетке, хорошо ли устройство к ней подключено и есть ли подключение к сети 220 В.
3. Определите, цел ли сам телефонный шнур. Может быть, его придавило дверью, укусил домашний питомец, сломал при мытье пола и т д.
4. Если все эти меры ни к чему не привели, то нужно вызвать мастера, который устранит неполадку и соединение будет восстановлено.

Пошаговая инструкция по монтажу звонка

Сейчас читают Как сделать абажур для торшера своими руками: подборка идей…

Встраиваемые розетки в столешницу: разновидности,…

Монтаж кнопки и внутреннего блока производят согласно инструкции, которая обязательно есть в комплекте у новых изделий. Мы предлагаем общую инструкцию, подходящую для стандартной проводной модели, состоящей из 2-х основных рабочих блоков – кнопки и самого звонка.

Шаг 1 – материалы и инструменты

Инструменты лучше приготовить сразу, чтобы не отвлекаться лишний раз во время работы. Если планируется штробить стены, пригодятся штроборез, перфоратор или дрель. При необходимости их можно позаимствовать у друзей или взять в аренду. Остальные устройства и принадлежности не такие громоздкие.

«Грязные» работы лучше выполнять вместе с ремонтом коридора или прихожей, тогда провода будут надежно «зашиты» в штукатурку и внешний вид стен в результате не пострадает

Комплект инструментов и материалов для установки звонка:

строительный нож; набор отверток; отвертка-индикатор; шурупы и шуруповерт; изолента; клеммы.

Соединение проводов можно выполнять не только клеммами – ими просто быстрее и удобнее. Некоторые до сих пор используют пайку, тогда потребуется и паяльник.

Не рекомендуем обходиться скрутками без применения пайки – это ненадежный и опасный способ соединения жил.

Для наружного монтажа кабелей, при котором не придется штробить стены, пригодятся защитные кабель-каналы. Это вариант для прихожих со свежим ремонтом

Если в комплекте вместе со звонком нет кабеля, его нужно докупить. Перед покупкой загляните в схему монтажа и уточните, какой кабель требуется: 2- или 3-жильный.

Шаг 2 – подготовительные работы

Если вы устанавливаете беспроводную модель, подготовка не нужна. Она требуется, когда необходимо проложить путь для проводов, соединяющих элементы контура.

Сложнее всего просверлить отверстие и продолбить канавки в бетонной стене. Для этого сделайте разметку, а затем воспользуйтесь специальным электроинструментом: штроборезом, перфоратором, ударной дрелью

Отверстие обычно просверливают около входной двери. Иногда его аккуратно маскируют наличниками. Провода для кнопки выводят наружу, примерно на высоте 150-160 см от пола, для корпуса звонка – к месту его установки. Обычно это зона под потолком над дверью или чуть сбоку от нее.

Если требуется подключение к электрощитку, продумайте путь и до шины заземления. При наличии у звонка адаптера с вилкой место монтажа корпуса выбирайте так, чтобы он органично смотрелся на стене.

Провода укладывают в проделанные штробы, сверху покрывают штукатуркой. Чтобы стены и корпус звонка выглядели аккуратно, финишную отделку стен рекомендуем выполнять только по окончании установки крепежных элементов.

Шаг 3 – установка корпуса звонка

Сначала выполняем подключение проводников, а затем устанавливаем корпус на кронштейн или держатель. Иногда это просто 1-2 самореза для «ушек».

Перед подключением убираем напряжение с задействованного контура – отключаем в электрощитке защитный автомат и предупреждаем окружающих, чтобы его не включали

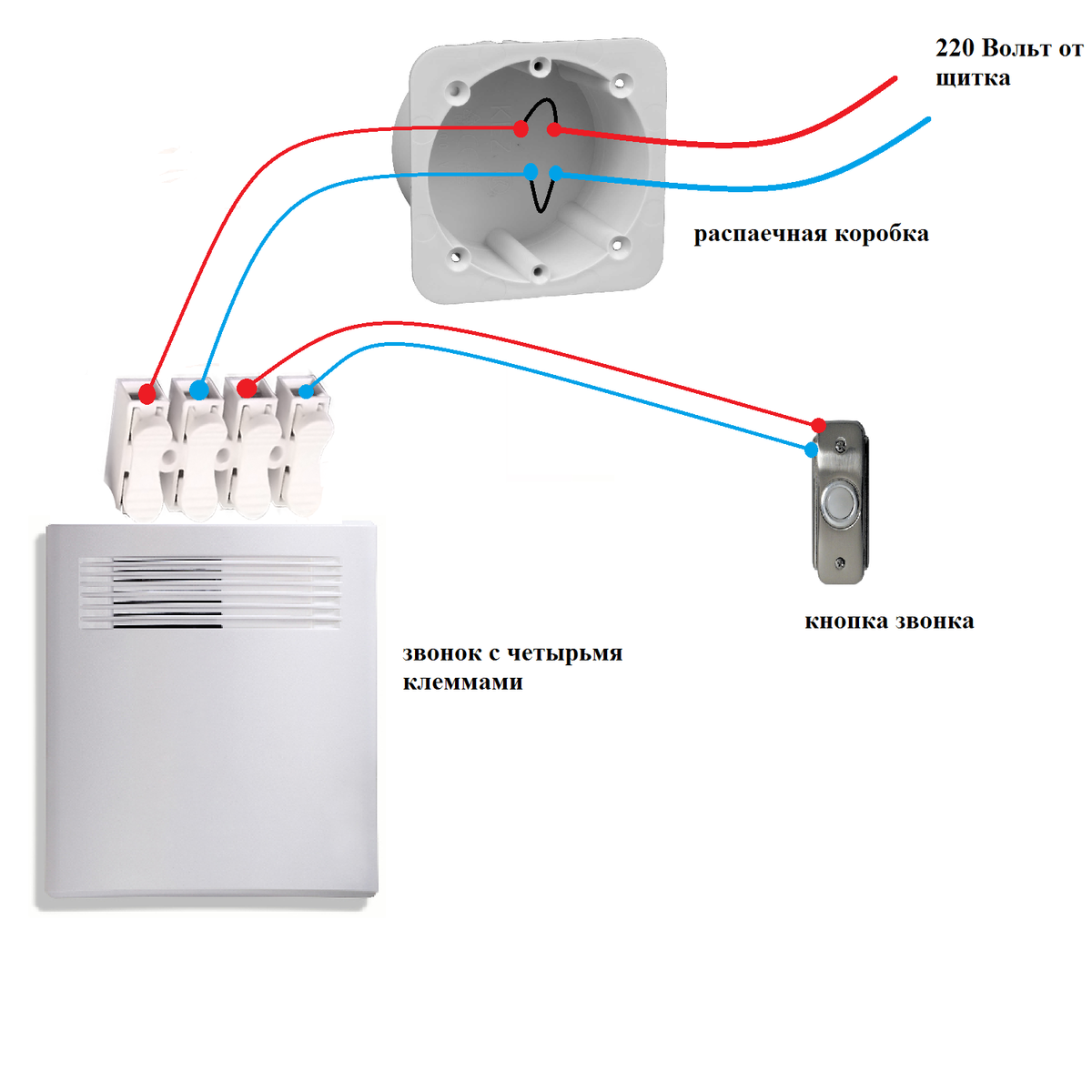

Торчащие из стены жилы выводим, согласно схеме, в корпус через специальное отверстие или откручиваем крышку. Находим клеммы, заводим очищенные от изоляции жилы, закручиваем.

Нередко в дорогих или импортных изделиях установлены самозажимные клеммы, провода в которых фиксируются одним нажатием.

Закрываем крышку, «насаживаем» корпус на шурупы, саморезы или болты. Если предварительно установлен специальный кронштейн – просто фиксируем на защелку

Есть изделия, корпус которых нужно прикрутить к планке. Тогда сначала вкручиваем шурупы, а уже потом закрываем крышку. В результате правильной установке видна только лицевая декоративная панель, крепеж незаметен.

Шаг 4 – монтаж кнопки

Очередность установки кнопки и внутреннего блока значения не имеет, можно сначала подключить кнопку, а затем корпус. Стандартная высота установки – 150-160 см, но иногда, по объективным причинам, ее фиксируют чуть ниже. От косяка лучше отступить 10-15 см.

Сначала так же точно заводят провода в корпус, присоединяют их к клеммам, затем защелкивают крышку и фиксируют корпус кнопки на стене

Если в комплекте вы обнаружили двусторонний скотч – он и предусмотрен для крепления кнопки к стене. Но гораздо надежнее, если ее прикрутить на шурупы или саморезы.

После установки всех элементов на щитке включают автомат и проверяют работу звонка. Если есть возможность, регулируют громкость.
