Типы проводных звонков
Дверной звонок. Различные способы установки
Самая простая ситуация, когда у вас уже установлен звонок и проложена проводка, и вы собираетесь поставить новый, аналогичный старому. Стандартная квартирная проводка предполагает установку дверного звонка, работающего от сети переменного тока с напряжением 220 В, т.е. обычной квартирной осветительной сети. В этом случае отключаем на лестничной площадке электричество с помощью автоматических выключателей и производим замену старого звонка на новый. Отсоединяем два провода, подходящие к старому звонку и подсоединяем их к новому.
В случае, когда вы собираетесь установить энергонезависимый дверной звонок, работающий на батарейках или аккумуляторах, использование старой проводки недопустимо, поскольку она соединяется с общей осветительной сетью квартиры. Вам придется проложить два новых провода или двухжильный кабель от звонка до кнопки вызова. Использовать старую кнопку можно, предварительно отсоединив ее от старой проводки и подсоединив к вновь проложенным проводам.
Проще всего дело обстоит с установкой радиозвонока. В нем связь между кнопкой вызова и исполнительным устройством (звонком) осуществляется по радиоканалу, т.е. без проводов. Тут проще некуда: крепите в квартире сам звонок, а на лестничной площадке или на пороге частного дома специальную кнопку (идет в комплекте) и все готово. Главное что бы расстояние между ними не оказалось большим, чем указано в инструкции. Обычно оно равно 50-100 метров.
Схема подключения дверного звонка
При установке дверного звонка как говориться «с нуля» вам придется проложить новую проводку от кнопки к ближайшей распределительной коробке (уже существующей) и от самого звонка к той же коробке. Использовать можно двухжильный кабель или два отдельных провода, сечением 0,5 кв. мм. Использовать более мощный кабель бесполезно, хотя и не запрещено, поскольку потребляемая мощность квартирного звонка очень незначительна.
И еще один немаловажный момент, кабель для проводки следует использовать аналогичный по материалу жилы с кабелем общей квартирной сети. Т.е. если у вас сеть проложена алюминиевым проводом, то используйте алюминиевый, а если медным – то медный. Рассмотрим теперь, как правильно соединить проложенные провода в соединительной коробке. Сначала в коробке находим провода подачи напряжения и определяем, кто из них фаза(L), а кто – ноль (N).
Есть еще одна ситуация, требующая манипуляций с проводкой дверного звонка. Когда несколько квартир имеют общий коридорчик и входную дверь в него. Соседи таких квартир, посоветовавшись друг с другом, решают поставить замок на эту дверь. Следовательно, возникает потребность в переносе кнопок всех звонков за эту дверь.
Поступаем следующим образом. Прокладываем с помощью двухжильного кабеля проводку от каждой кнопки до места за общими дверями, где будут устанавливаться дополнительные кнопки. И производим параллельное соединение новой кнопки со старой. Т.е. подсоединяем два провода к новой кнопке, а другие концы этих же проводов к старой, не отсоединяя при этом старый кабель, подходящий к старой кнопке вызова.
Проделываем вышеописанную операцию для каждой квартиры. Таким образом, будет возможность позвонить вам в квартиру и с лестничной площадки, и непосредственно возле дверей квартиры. Самое главное при установке дополнительных кнопок дверных звонков используйте только специальный сетевой кабель, а не телефонную «лапшу» или акустические провода – не экономьте на собственной безопасности.
- http://xn—–7kcglddctzgerobebivoffrddel5x.xn--p1ai/kommunikatsii/elektroprovodka/246-podklyuchenie-dvernogo-zvonka-samostoyatelno
- http://scsiexplorer.com.ua/index.php/domachnij-elektromaster/576-dvernoj-zvonok.html
- http://montazhnik02.ru/stroitelstvo/27464-podkluchenie-dvernogo-zvonka-instrykciia-foto.html
- http://ksportal.ru/540-ustanovka-dvernogo-zvonka.html
Разновидности дверных звонков беспроводного типа
Дверной звонок. Различные способы установки
Самая простая ситуация, когда у вас уже установлен звонок и проложена проводка, и вы собираетесь поставить новый, аналогичный старому. Стандартная квартирная проводка предполагает установку дверного звонка, работающего от сети переменного тока с напряжением 220 В, т.е. обычной квартирной осветительной сети. В этом случае отключаем на лестничной площадке электричество с помощью автоматических выключателей и производим замену старого звонка на новый. Отсоединяем два провода, подходящие к старому звонку и подсоединяем их к новому.
В случае, когда вы собираетесь установить энергонезависимый дверной звонок, работающий на батарейках или аккумуляторах, использование старой проводки недопустимо, поскольку она соединяется с общей осветительной сетью квартиры. Вам придется проложить два новых провода или двухжильный кабель от звонка до кнопки вызова. Использовать старую кнопку можно, предварительно отсоединив ее от старой проводки и подсоединив к вновь проложенным проводам.
Проще всего дело обстоит с установкой радиозвонока. В нем связь между кнопкой вызова и исполнительным устройством (звонком) осуществляется по радиоканалу, т.е. без проводов. Тут проще некуда: крепите в квартире сам звонок, а на лестничной площадке или на пороге частного дома специальную кнопку (идет в комплекте) и все готово. Главное что бы расстояние между ними не оказалось большим, чем указано в инструкции. Обычно оно равно 50-100 метров.
Схема подключения дверного звонка
При установке дверного звонка как говориться «с нуля» вам придется проложить новую проводку от кнопки к ближайшей распределительной коробке (уже существующей) и от самого звонка к той же коробке. Использовать можно двухжильный кабель или два отдельных провода, сечением 0,5 кв. мм. Использовать более мощный кабель бесполезно, хотя и не запрещено, поскольку потребляемая мощность квартирного звонка очень незначительна.
И еще один немаловажный момент, кабель для проводки следует использовать аналогичный по материалу жилы с кабелем общей квартирной сети. Т.е. если у вас сеть проложена алюминиевым проводом, то используйте алюминиевый, а если медным – то медный. Рассмотрим теперь, как правильно соединить проложенные провода в соединительной коробке. Сначала в коробке находим провода подачи напряжения и определяем, кто из них фаза(L), а кто – ноль (N).
Есть еще одна ситуация, требующая манипуляций с проводкой дверного звонка. Когда несколько квартир имеют общий коридорчик и входную дверь в него. Соседи таких квартир, посоветовавшись друг с другом, решают поставить замок на эту дверь. Следовательно, возникает потребность в переносе кнопок всех звонков за эту дверь.
Поступаем следующим образом. Прокладываем с помощью двухжильного кабеля проводку от каждой кнопки до места за общими дверями, где будут устанавливаться дополнительные кнопки. И производим параллельное соединение новой кнопки со старой. Т.е. подсоединяем два провода к новой кнопке, а другие концы этих же проводов к старой, не отсоединяя при этом старый кабель, подходящий к старой кнопке вызова.
Проделываем вышеописанную операцию для каждой квартиры. Таким образом, будет возможность позвонить вам в квартиру и с лестничной площадки, и непосредственно возле дверей квартиры. Самое главное при установке дополнительных кнопок дверных звонков используйте только специальный сетевой кабель, а не телефонную «лапшу» или акустические провода – не экономьте на собственной безопасности.
- http://xn—–7kcglddctzgerobebivoffrddel5x.xn--p1ai/kommunikatsii/elektroprovodka/246-podklyuchenie-dvernogo-zvonka-samostoyatelno
- http://scsiexplorer.com.ua/index.php/domachnij-elektromaster/576-dvernoj-zvonok.html
- http://montazhnik02.ru/stroitelstvo/27464-podkluchenie-dvernogo-zvonka-instrykciia-foto.html
- http://ksportal.ru/540-ustanovka-dvernogo-zvonka.html
Дополнительное оборудование
Системы оповещения могут комплектоваться дополнительным оборудованием. Так, дверной звонок бывает объединен с видеокамерой. Если устройство сообщает о прибытии гостя, то камера показывает хозяину, кто именно пришел. Для того чтобы видеосъемка не производилась в непрерывном режиме, система дополнительно оснащается датчиком движения, который запускает видеозапись в необходимый момент. В этом случае требуется значительно меньшая емкость памяти для хранения файлов, чем если бы съемка велась непрерывно. Другая «умная» технология позволяет передавать сигнал от звонка не на динамик приемного блока, а на телефон хозяина в виде СМС-сообщения. Но подобные расширения возможностей существенно увеличивают стоимость систем.
Особенности установки
Вроде, ну что такого сложного — выбрать место для установи звонка. Это только на первый взгляд. Есть немало нюансов, знание которых сделает процесс установки звонка намного проще.
Установка звонка на улице имеет свои нюансы
Установка в квартире
Поставить дверной звонок в квартире можно за пару часов. Даже если это проводной вариант. Звонок обычно ставят отступив 10-15 см от дверного косяка. Высота установки ранее была на уровне 140-160 см, сегодня все чаще ставят на уровне 120-140 см — так удобнее пользоваться детям и людям пожилого возраста.
Внутренний блок располагают недалеко от входа, но навешивают повыше — чтобы не мешал. Провода, соединяющие оба блока, чаще всего проводят через отверстие в дверной коробке. При этом их стараются спрятать — уложить в штробе.
Можно проводной звонок поставить даже на двери….и не один
Есть второй вариант — просверлить стену насквозь, через отверстие провести провода, замазать с обоих сторон. В этом случае можно кнопку расположить напротив внутреннего блока. Повреждения стены в этом случае будут минимальны. Если такой вариант не проходит, отверстие можно проделать либо напротив места установки звонка, либо напротив места установки внутреннего блока, минимизировав таким образом повреждения с той или другой стороны.
Чтобы в последствии, пр необходимости замены звонка или проводки, не затевать все заново, в отверстие в стене можно вставить пластиковую или металлическую тубу небольшого диаметра — чтобы хватило для прокладки двух тонких кабелей. После того как провода в нее уложены и все подключено, можно края заглушить ветошью, замазать штукатурным раствором.
С беспроводными моделями все проще — закрепить кнопку можно в любом месте в радиусе действия приемника (есть в описании), установить и подключить внутренний блок. На этом все.
Монтаж звонка в частном доме
В частном доме кнопка и внутренний блок обычно находятся на значительном расстоянии. Кнопку ставят возле въездных ворот, а внутренний блок — в доме. При установке проводного звонка расстояние между ними на работоспособности никак не сказывается, влияет только на длину требуемого кабеля. А вот выбирая беспроводные модели необходимо подбирать их так чтобы кнопка была в зоне уверенного приема.
При подключении проводного звонка провода тянут или по воздуху, закрепляя их на доступных опорах — деревьях, столбах, стенах зданий. Такой способ прокладки более быстрый и менее трудозатратный, но и менее надежный — легко кабель повредить или украсть. Второй способ — подземная укладка кабеля. Для моделей, питающихся от 220 В все требования по прокладке сохраняются — глубина траншеи 70-80 см, поверху — защитная лента и т.п. Для подачи 24 или 12 вольного питания можно уложить кабель в гофре на глубину порядка 35-45 см. Но на этой глубине его могут повредить лопатой при работах на участке.
В частном доме придется выбирать между надежностью работы и простотой установки
С беспроводными моделями в плане установки и подключения все проще. Закрепили в радиусе действия, установили батарейки. Все. Но, при выборе места установки кнопки звонка, иногда приходится помудрить. Больше всего проблем возникает если забор сплошной, металлический — из профлиста, например. Лист металла экранирует сигнал от/к приемнику и беспроводной звонок просто не работает. В этом случае есть простой вариант — в заборе сделать дырку и установить кнопку так, чтобы корпус с передатчиком находился за забором, а сама кнопка была доступна. Вариант простой и понятный, но не всем нравится.
Второй способ требует вмешательства в конструкцию. Штатную кнопку с передатчиком установить с внутренней стороны забора, предварительно подпаяв проводок ко входу и выходу. С наружной стороны забора поставить обычную кнопку (лучше — в погодозащищенном варианте — с прорезиненным корпусом). Ее подключить последовательно. При ее нажатии на вторую — с передатчиком — подается питание, она посылает сигнал.
https://youtube.com/watch?v=JJqOfjh3ERQ
Нужен ли БУЗ?
Блок питания, он же блок управления замком или сокращенно БУЗ электромеханическому замку с видеодомофоном просто необходим. Для функционирования устройству такой системы нужно электричество, но подключить его к стандартным 220В не выйдет. Домофону нужен постоянный ток, а не переменный. Логично подключить видеодомофон, замок через преобразователь, при этом получится использовать стандартную электрическую сеть. БУЗ выступает таким преобразователем.
Панель, которая расположена снаружи, запитывается от видеодомофона. Чтобы с расстояния открыть замок, должен поступить сильный импульс. Сам видеодомофон такой выдать не сможет, в этом ему помогает БУЗ.
В тот момент, когда БУЗ не используется по прямому назначению, он работает как накопитель.
Установка и настройка оборудования
После того, как вы выбрали и приобрели необходимое оборудование для установки звонка в квартиру, необходимо правильно его установить и настроить. Ниже приведена пошаговая инструкция, которая поможет вам выполнить эту задачу.
- Распакуйте все комплектующие из упаковки и проверьте их наличие. Убедитесь, что у вас есть все необходимые элементы: звонок, блок питания, провода и другие крепежные детали.
- Определите место установки звонка. Обычно он устанавливается на стене около входной двери квартиры. Помните, что звонок должен быть доступен посетителям и хорошо слышимым внутри квартиры.
- Зафиксируйте основание звонка на стене, используя крепежные детали из комплекта. Убедитесь, что основание крепится прочно и надежно.
- Подключите провода, идущие от входной двери, к звонку. Обычно это двухпроводная система, где один провод отвечает за питание, а второй – за передачу сигнала. Убедитесь, что провода подключены правильно и надежно закреплены к зажимам звонка.
- Подключите блок питания к сети электропитания. В зависимости от модели звонка, это может быть как встроенный источник питания сети 220 В, так и внешний блок питания на постоянное напряжение.
- Проверьте работоспособность звонка. Кнопка на входной двери должна активировать звуковой сигнал и/или световой индикатор внутри квартиры. Проверьте, что звук слышен достаточно громко и четко.
После установки звонка в квартиру важно настроить его так, чтобы он работал максимально эффективно. Для этого вы можете использовать регуляторы громкости и тонового режима, которые могут быть предусмотрены на звонке или включены в его программное обеспечение
Какие видеоглазки для входной двери считаются самыми лучшими?
У каждого из нижеперечисленных устройств есть свои преимущества, но в определённом сегменте они являются лучшими.
- Видеоглазок беспроводной Sititek GSM – устройство со встроенным модулем сотовой связи. Есть все необходимые для работающих автономно устройств функции, в частности, имеется датчик движения. Девайс может работать как автоответчик, снимая при этом гостя. А благодаря поддержке GSM возможны отправления фото и видео на гаджеты хозяина жилья. Возможна двусторонняя связь с ним и с гостем, для этого у устройства есть динамик и микрофон. Системы питания имеют резервы. Но есть у модели и пара минусов – по MMS фото отправляется только в миниатюре, на экране нет индикатора заряда аккумулятора.
- Лучший видеоглазок с Wi-Fi – Eques R20 – через приложение на смартфоне глазок можно подключить к домашнему роутеру, между собой их соединяет «облако». Фото и видео записываются после срабатывания датчика движения или вызова через кнопку звонка. Именно в это время вся информация отправляется хозяину жилья на смартфон. Особенность в том, что к девайсу могут подключаться сразу несколько пользователей, которые могут онлайн следить за тем, что происходит на лестничной площадке через смартфон. Наверно это как и компенсируется тем, что у устройства в комплекте нет панели с дисплеем. Ещё плюсом данной модели является широкий угол обзора. Минусы же тут следующие – нет встроенной памяти и нельзя использовать внешние носители. Чтобы просматривать видео через смартфон, нужна интернет-связь 3G или LTE.
- Беспроводной видеоглазок Radio DVR – устройство может работать в двух режимах – ручном и автоматическом. С ним можно использовать карту памяти до 32 Гб, на которую поместится непрерывное видео длиной в 42 часа. Запись можно производить по каналу радиосвязи. Запись видео происходит циклично – если память на карте закончилась, то начинают удаляться старые файлы. Минусы у данной модели следующие – радиомодуль может быть чувствителен к помехам, линзу могут легко повредить вандалы.
Подытожив можно утверждать, что беспроводной видеоглазок может послужить отличной альтернативой системам видеонаблюдения – он эффективен, полезен и в то же время более доступен в плане цены. А, пожалуй, самым оптимальным вариантом является видеоглазок GSM с записью и датчиком движения.
Дверной GSM видеоглазок AP-2MGSM. Монтаж своими руками.
14:33
- Заголовок
- Дверной GSM видеоглазок AP-2MGSM. М …
4:00
- Заголовок
- Видеоглазок Wi Fi датчик движения о …
17:23
Проверка работоспособности звонка
Шаг 1: Подключение электрической сети
Предварительно убедитесь, что электрическая сеть в вашей квартире подключена в соответствии с инструкцией на упаковке электрического звонка. Если требуется, установите предохранитель и переключатель на соответствующую позицию.
Шаг 2: Проверка наличия тока
Для того чтобы проверить работоспособность звонка, убедитесь, что в розетке есть напряжение в диапазоне от 220 до 240 вольт. Для этого вам необходимо воспользоваться специальным индикатором. Если индикатор светится, то сеть работает корректно.
Шаг 3: Проверка звонка
Для того чтобы проверить звонок на работоспособность, вам необходимо нажать на кнопку звонка. Если звонок работает корректно, то вы услышите звонок. Если звонок не работает, проверьте правильность подключения проводов и убедитесь, что звонок настроен на правильный режим работы.
Шаг 4: Проверка трансформатора
Для того чтобы убедиться, что трансформатор работает корректно, необходимо подключить мультиметр к проводам, которые ведут к звонку. Если мультиметр показывает, что трансформатор работает, то звонок работает корректно. Если трансформатор не работает, то проверьте правильность подключения проводов.
Шаг 5: Проверка механизма звонка
Для проверки механизма звонка необходимо снять крышку звонка и убедиться, что все детали внутри работают корректно. Если какие-либо детали не работают, замените их на новые. После замены деталей проверьте звонок на работоспособность.
Установка беспроводного звонка
Вне зависимости от того, планируете вы установить беспроводной звонок для квартиры или для частного дома, алгоритм действий при его установке представляет следующую последовательность мероприятий:
- выбор и подготовка мест для установки;
- монтаж внешнего модуля;
- монтаж внутренних модулей.
Беспроводной звонок
Более подробно каждый этап подготовительных и основных работ описан ниже.
Выбор места для установки рабочих элементов
Владельцы квартир могут разместить кнопку звонка на наружной стороне входной двери, либо на стене рядом с ней. В зависимости от конструкции и комплектации может быть предусмотрен монтаж кнопочного модуля посредством шурупов, при помощи двухстороннего строительного скотча (липучки) либо оба этих способа.
От наклеивания устройства целесообразно отказаться, если для места его монтажа вы избрали поверхность двери, так как в данном случае такое соединение не будет достаточно надежным ввиду систематических вибраций и колебаний, связанных с открыванием и закрыванием входной двери. В частных домах самым логичным местом для установки уличного звонка будет являться калитка.
Выбирая место для монтажа динамика (либо динамиков) следует, в первую очередь, убедиться в качественном взаимодействии обоих модулей при планируемом их взаиморасположении. В квартирах динамиковые элементы обычно установлены в прихожей, недалеко от входной двери.
Для частных домов, как упоминалось выше, можно предусмотреть расположение нескольких динамиков в различных помещениях дома или даже на придомовой территории с той лишь целью, чтобы сигнал входного звонка смог оповестить хозяев о посетителях, где бы они в данный момент не находились
Монтаж кнопочного модуля
После выбора будущего месторасположения кнопки звонка можно переходить непосредственно к ее установке.
Важно! Если беспроводная конструкция приходит на смену проводной, то предварительно следует аккуратно демонтировать старую звонковую кнопку: обесточиваем систему оповещения хозяев квартиры о визите гостей, удаляем со стены кнопку и провода, заделываем шпаклевкой отверстие на месте ее установки. Кнопка звонка. Кнопка звонка
Кнопка звонка
Если вы решили закрепить новую кнопку при помощи липучки, которая имеется на ее обратной стороне, то следует предварительно обезжирить поверхность, планируемую к монтажу, посредством растворителя или любого другого ацетонсодержащего вещества (например, одолжите у супруги жидкость для снятия лака). Далее следует отделить от липкого слоя защитную пленку и одним четким и твердым движением прижать модуль к очищенной поверхности.
Если же вы предусмотрительно приняли решение повесить кнопку на стену при помощи саморезов, то начать следует с того, чтобы перфоратором сделать в месте будущего крепления подходящие по размеру отверстия, в которые затем вмонтировать дюбели, а в них ввинтить саморезы. На данные крепежные элементы впоследствии производится навешивание кнопочного устройства.
Некоторые конструкции кнопок для звонка подлежат разборке перед креплением по такому принципу. Для их монтажа потребуется сначала посредством самореза закрепить на стене заднюю стенку модуля, а затем навесить на нее остальную часть конструкции.
Монтаж внутренних модулей
В случае, когда внутренние модули работают от автономного источника электрической энергии, они могут вообще не закрепляться на стене, а быть мобильными. Крепление же их на предусмотренной для этого поверхности ничем не отличается от монтажа внешней кнопки.
Если необходимо подключить внутренний модуль к системе электроснабжения, то следует воспользоваться прилагаемой к звонковой системе инструкции. Обычно данный процесс аналогичен подключению розетки к электрической сети и представляется собой соединение контактов динамикового модуля с жилами токоведущего кабеля – нулевым и фазным проводниками, а также заземлением.
Важно! Не забудьте перед подключением обесточить цепь, в которой будут производиться электромонтажные работы. Все проводники перед осуществлением их коммутаций зачищаются от изоляции. По завершении вышеописанных работ остается только проверить работоспособность смонтированной системы оповещения и на этом ее установку можно считать успешно выполненной
По завершении вышеописанных работ остается только проверить работоспособность смонтированной системы оповещения и на этом ее установку можно считать успешно выполненной.
Проверка работоспособности
После успешного монтажа беспроводного дверного звонка необходимо выполнить проверку его работоспособности. Это поможет убедиться, что установка прошла корректно и звонок будет функционировать правильно.
Шаг 1: Проверьте, что заглушка на передатчике звонка была снята. Заглушка обычно ставится на передатчик, чтобы сохранить заряд батареи во время транспортировки и хранения. Убедитесь, что вы сняли ее перед дальнейшей проверкой.
Шаг 2: Проверьте состояние батареек как на передатчике, так и на приемнике звонка. Убедитесь, что они установлены правильно и имеют достаточный заряд для работы устройства.
Шаг 3: Настройте одинаковые коды на передатчике и приемнике звонка. Обычно это делается с помощью переключателей или кнопок на устройствах. Убедитесь, что они настроены на одну и ту же частоту и кодировку данных.
Шаг 4: Разместите передатчик рядом с дверью, а приемник звонка в зоне доступности. Убедитесь, что расстояние между ними не превышает максимально допустимое для работы устройства.
Шаг 5: Проверьте работу звонка, нажимая на кнопку на передатчике
Обратите внимание на то, что звонок должен звучать громко и четко на приемнике. Проверьте также, что индикаторы на приемнике срабатывают при нажатии на кнопку на передатчике
Шаг 6: Проверьте другие функции звонка, такие как регулировка звука, выбор мелодии и уровня громкости. Убедитесь, что все функции работают правильно и могут быть настроены по вашим предпочтениям.
Если все проверки прошли успешно, значит ваш беспроводной дверной звонок готов к использованию. Не забудьте прикрепить приемник звонка в удобном для вас месте, чтобы всегда быть в курсе, когда кто-то посещает ваш дом или офис.
Обзор схем подключения
От выбора схемы зависит объем подготовительных и монтажных работ. Сама же схема подбирается с учетом нескольких критериев: вида и количества устройств, необходимости в подключении к автоматике, способа передачи сигнала. Рассмотрим самые распространенные проводные варианты.

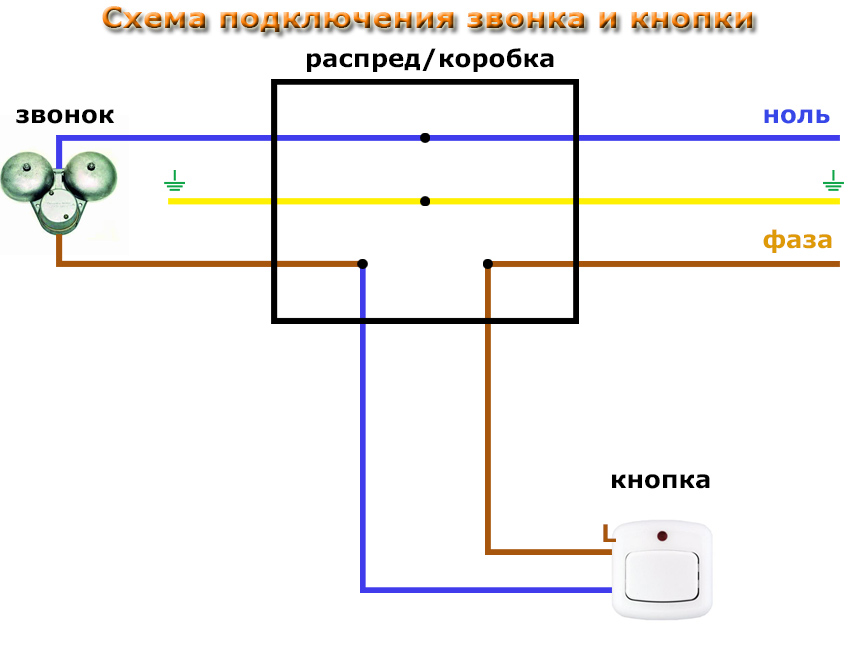

#1 – Схема подключения старой модели

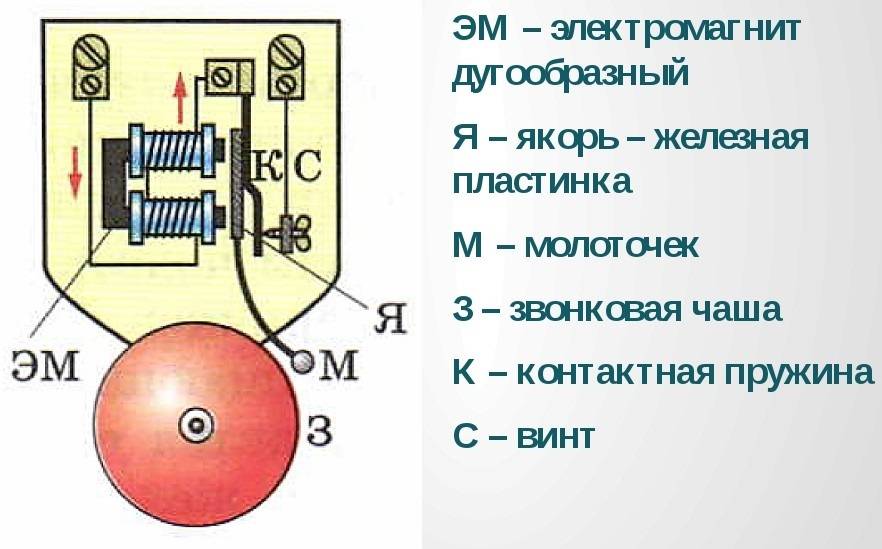

Последовательность подключения старой модели с «колоколом» или «чашей» может пригодиться, если вы затеяли смену электропроводки, но менять само устройство не хотите.

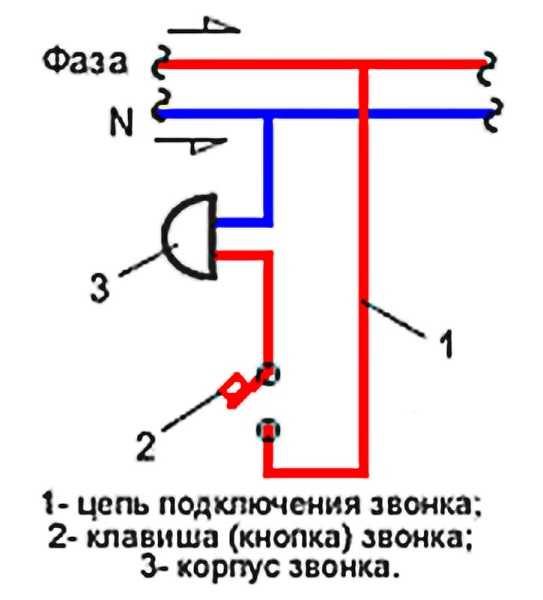

Схема простая и понятная: оба проводника сети, ноль и фаза, направлены к 2-м клеммам или проводам звонка, но фаза предварительно заведена в кнопку.
Распредкоробка соединяет три провода: один идет от звонка, второй – от кнопки, третий – от автомата защиты, который установлен в электрощите, в квартире или на лестничной площадке
Кабель, обслуживающий кнопку и идущий от распределительной коробки, проложен через отверстие в стене, чаще всего – около входной двери.
Раньше за работы по установке звонка отвечала строительная компания и прокладка сетей проектировалась изначально. Сейчас новые дома нередко сдают с недоделками, поэтому приходится самостоятельно штробить стены и проделывать отверстия в стене.
Некоторые беспроводные модели подключать легче – их не нужно интегрировать в общую сеть, так как питание идет от розетки. В этом случае придется найти или установить дополнительную розетку для звонка.
Нагрузки контура небольшие и кратковременные, поэтому можно использовать тонкие медные провода 2*1,5 или 3*1,5. Алюминиевые кабели малого сечения применять запрещено.

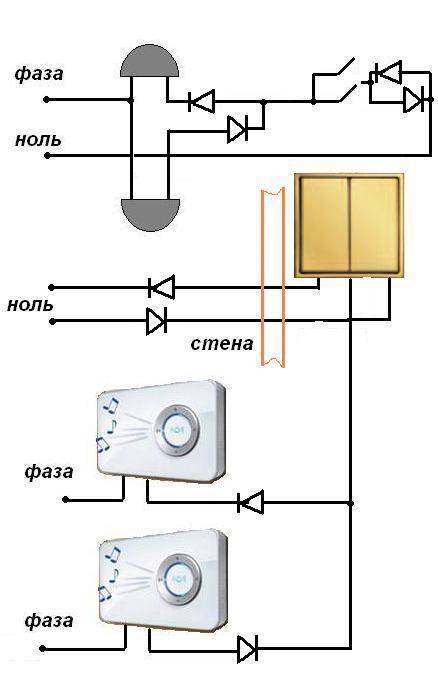

#2 – Один или два звонка на 2 кнопки
В некоторых домах планировка мест общего пользования такова, что для 2-3 квартир образуется тамбур, то есть на пути гостя возникает еще одна дверь. Чтобы можно было вызвать хозяина одной из квартир или любого жильца, звонок устанавливают и на дверь квартиры, и на общий вход.
Для разведения сети на две кнопки используют дополнительный 2-жильный кабель и параллельное соединение. В результате не нужно устанавливать 2 звонка – один и тот же будет звенеть при нажатии на любую кнопку
Может оказаться полезной и схема, при которой 2 кнопки присоединены к двум звонкам, и при нажатии любой из кнопок срабатывают оба устройства.
Отличительные черты схемы: использование 3-жильного кабеля, идущего от распредкоробки к кнопкам, и подключение 2-го звонка отдельным проводом
Фазу, идущую из распаечной коробки, соединяют перемычкой с контактами кнопок, а соединительные провода направляют отдельно – от каждой кнопки к своему звонку. Для корректного применения кнопки лучше подписать.
#3 – Схемы подключения современных моделей
Квартиры в старых домах оснащали проводкой с применением системы TN-C, сейчас же применяется TN-S/TN-C-S.

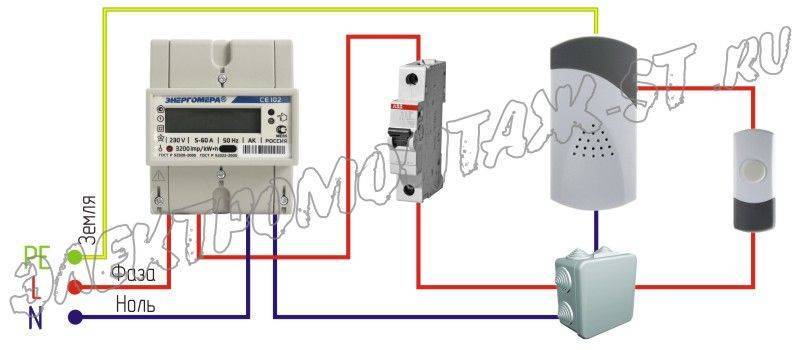

Современные сети имеют дополнительный проводник PE, обеспечивающий заземление. Все жилы типа «земля», соединенные с металлическими корпусами, соединяют в распределительной коробке и заземляют на щитке.
В инструкции к изделию указано, какие провода нужно использовать при подключении. Если необходимо заземление, нужен 3-жильный провод. Проводник «земля» обозначен желто-зеленой маркировкой
Если кнопка металлическая, ей также требуется заземление.
Для пластиковых изделий подходит более простая схема – с 2-мя контактами. Это самый востребованный вариант.
Но есть модели с 4-мя клеммами. Они не должны ставить в тупик, так как всего лишь упрощают монтаж проводки.
При установке звонка с 4-мя клеммами распределительная коробка не нужна. Ее функцию выполняет корпус звонка: к 2-м клеммам подключаются провода, идущие от кнопки, к другим 2-м – идущие от силовой линии
Если в комплекте со звонком есть трансформатор, то применяется другая схема подключения.
Схема для звонка с безопасным низковольтным управлением. Кнопку запитывают напряжением 12-24 В, а проводники соединяют в отдельной распредкоробке
В электрощите монтируют трансформатор для звонка, по размерам напоминающий обычный автомат. От него в распредкоробку направляют кабель с низким напряжением.
К звонку подключают оба провода: и с низким напряжением, и силовой на 220 В, идущий от блока с устройством, издающим звук.
Есть и другие схемы подключения – точную информацию советуем брать только из технической документации и инструкций по установке.
