Важность обратного клапана при монтаже кухонной вытяжки
При монтаже кухонной вытяжки одним из важных элементов, на которые необходимо обратить внимание, является обратный клапан. Обратный клапан – это устройство, которое устанавливается на выходной воздуховод вытяжки и предотвращает обратный поток воздуха
Это очень важно для эффективной работы системы вытяжки и поддержания свежего воздуха в кухонной зоне. Зачем нужен обратный клапан?
Зачем нужен обратный клапан?
В процессе работы кухонной вытяжки, она удаляет запахи, пары, дым и жир из воздуха в кухонной зоне. Однако, на улице существует разница давления, и если на воздуховоде вытяжки нет обратного клапана, есть вероятность, что воздух извне может проникнуть обратно в помещение через вытяжку.
Это может привести к следующим проблемам:
- Обратный поток воздуха может привести к повышению уровня шума и вибрации, что может быть неприятно для пользователя.
- Обратный поток воздуха может привести к засорению фильтров и вентиляционных отверстий вытяжки. Это может привести к уменьшению производительности системы и необходимости частой чистки и обслуживания.
- Обратный поток воздуха может также привести к появлению запаха и паров в помещении, что может быть неприятно и небезопасно для здоровья.
Как работает обратный клапан?
Обратный клапан предотвращает обратный поток воздуха благодаря его конструкции. Когда вытяжка включена, выдуваемый воздух проходит через клапан и выбрасывается на улицу. Когда вытяжка выключена, обратный поток воздуха пытается проникнуть через выходной воздуховод и наталкивается на закрытый клапан, который не позволяет ему пройти обратно в помещение.
Выводы
Монтаж кухонной вытяжки без обратного клапана может привести к неприятным последствиям, таким как увеличение шума, засорение фильтров и вентиляционных отверстий, появление запахов и паров в помещении
Поэтому, при планировании монтажа кухонной вытяжки, важно учесть наличие обратного клапана и его правильное установление. Это обеспечит надежную и эффективную работу системы вытяжки, а также сохранит свежий и чистый воздух в кухонной зоне
Целесообразность установки клапанов
Ключевой особенностью, которая отличает вытяжку рассматриваемого вида, является присутствие устройства для контроля отвода и поступления воздуха. Сейчас появилась тенденция на вывод вентиляционного канала вытяжки через несущие стены. Воздух при этом идет напрямую в атмосферу. В такой ситуации антивозвратный клапан выступает необходимым компонентом системы.
В то же время единого мнения относительно необходимости указанных клапанов пока нет. Специалисты уверяют, что ставить его надо, если в вентиляционной системе часто имеет место обратная тяга. Воздушный поток из шахты несет с собой различные, не всегда приятные запахи, а защита позволяет от них избавиться. В целом этот компонент способен увеличить комфортность проживания в жилище.
Разновидности
Обратный клапан для вентиляции помогает справиться с перечисленными проблемами.
Обратные клапаны различаются по многим признакам: по форме, размеру, способу управления и расположенияИсточник oboiman.ru
Эта конструкция является барьером, который мешает воздуху, а также частицам пыли и жира вернуться обратно. Этому способствуют специальные лопасти и их движение. Моделей на рынке огромное множество, поэтому рассмотрим самые популярные виды.
Одностворчатый клапан
У этой конструкции есть и другое название, которое также часто встречается, – гравитационный обратный клапан для вентиляции. Обычно он цилиндрической формы, есть створка, которая полностью закрывает вентканал. В движение она приходит от порывов воздуха. Работа происходит следующим образом: когда поток стремится в вытяжку, он давит на створку и открывает ее.
В случае с обратной тягой давления не происходит, и клапан остается закрытым. При правильной установке такая модель себя показывает хорошо, даже если монтировать ее в условиях естественной вентиляции.
В некоторых вариантах центр тяжести находится не по центру, а смещен в лево или вправо. Если тяга в системе небольшая, то створка может просто не открываться. Чтобы помочь ей, необходимо немного уравновесить стороны. Для этого прикрепите небольшой груз – например, монету – на меньший из лепестков.
Рендер одностворчатого клапанаИсточник airpromvent.ru
«Бабочка»
Это привычные нам клапаны вентиляционные вытяжные, которые имеют 2 независимые створки. Аналогия с бабочкой появилась из-за принципа работы лепестков, которые открываются и закрываются автономно друг от друга, и напоминают порхание. Такие конструкции часто оснащают пружинами, которые помогают перегородкам вернуться в начальное положение. То, насколько широко откроется клапан, зависит от напора воздуха.
При обратной тяге пружины удерживают лепестки и не дают им открыться, поэтому даже при нарушении функционирования вентиляции, ни запахи, ни пыль не проникнут обратно.
В условиях естественной системы напора будет недостаточно для эффективной работы «бабочки» – то есть пружина всегда будет оставаться неподвижной. Поэтому лучшее решение – это комбинировать двустворчатые модели с вентиляторами. В магазинах можно встретить уже готовые гибридные конструкции.
Встречаются разные модификации: например, модели со створками в форме полуколец или же варианты без пружин, которые работают на гравитации. В таком случае установка клапана возможно только вертикально.
Внешне «бабочка» похожа на одностворчатый клапан, только створки не соединены, нет единой траектории движенияИсточник smooth-air.co.nz
«Жалюзи»
Такой клапан вентиляции устанавливают в конце канала. Его задача – перекрыть большую отдушину, с чем не справляются одностворчатые модели и «бабочки». Принцип работы базируется на силе тяжести. Створки расположены горизонтально, и у каждой есть своя ось.
Когда поток не поступает в систему, ламели опущены – это блокирует обратную тягу. Если же воздух всасывается, поднимаются лепестки и открывается клапан. Такое устройство похоже на вентиляционные решетки. Их производят из пластика и металла.
С гибкой мембраной
У таких конструкций нет ламелей. В качестве затворки выступает мембрана, то есть полимерная пленка. Она создается под форму и размер вентканала. Когда обратный клапан для воздуха закрыт, вход перекрывается полностью. Под давлением края отгибаются и пропускают поток. Если появилась обратная тяга, то пленка плотно прижимается к решетке и сдерживает порыв.
Архитектура клапана проста настолько, что некоторые предпочитают делать его самостоятельно. Большую роль играют материалы – качественная пленка и то, как она присоединяется к корпусу.
Если клапан некачественный, то мембрана просто не будет держаться и сорвется при первом порыве ветраИсточник build-experts.ru
Другие различия
Самые распространённые модели традиционно прямоугольные или круглые
Чтобы понять, какую выбрать, нужно обратить внимание на сечение и размер воздуховода. Клапаны круглой формы бывают диаметром от 10 см до 15 см и выше
Для промышленной вентиляции, которая отличается от домашней габаритами, покупают устройство от 15 см до 1 м
Для промышленной вентиляции, которая отличается от домашней габаритами, покупают устройство от 15 см до 1 м.
Также различается и метод управления – есть автоматические модели, которые работают от электричества, и ручные, которые управляются с помощью рычага. В зависимости от расположение воздуховода, монтаж может осуществляться горизонтально или вертикально.
Как можно проверить работоспособность вентиляции
Чтобы проверить работу установленного устройства, выполните следующие действия:
- Немного приоткройте окно квартиры и откройте дверь в туалет или ванную комнату.
- Возьмите одну салфетку.
- Затем нанесите ткань на отверстие вентиляционного вала.
- Тканевый лист должен плотно прилегать к отверстию. Если лист не прилипает к отверстию, подумайте, почему так происходит. Это может быть серьезно забитый проток. В многоквартирных домах причиной засорения дымохода может быть воздуховод, забитый из-за соседей наверху.
Вы также можете проверить вентиляционную тягу с помощью спички, свечи или зажигалки. Пламя зажигалки должно качаться в сторону стебля. Считается, что чем больше угол отклонения, тем лучше вентиляция.
После осмотра рекомендуется закрыть открытые окна и двери и повторить испытание на вытяжку вентиляции. Таким образом, вы можете узнать, требуется ли дополнительное оборудование для внедрения микровентиляции.
Если вы обнаружите, что приток воздуха отсутствует, можно установить небольшую решетку на дверь или поверхность стены.
Главное, учесть, что вентиляция в туалете в частном доме необходима, она будет держать помещение всегда сухим, тем самым увеличивая срок ремонта помещения.
Советы мастеров
Стенные модели рекомендуют закладывать при строительстве стен, но возможна и их установка в готовых помещениях. Оконные клапаны не советуют устанавливать самим – легко нарушить герметичность оконных рам и потерять гарантийное обслуживание от производителя. Но главное – это правильно подобрать необходимый вам тип дополнительной вентиляции. Неудачно выбранные модели способны закупорить естественную систему вентиляции помещений, опрокинуть ее или создать некомфортные условия дополнительным шумом работающего вентилятора.
В следующем видео вас ждет монтаж вентиляционного клапана.
Клапан на вентиляцию: где и как поставить
Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.
Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.
В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе
Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять

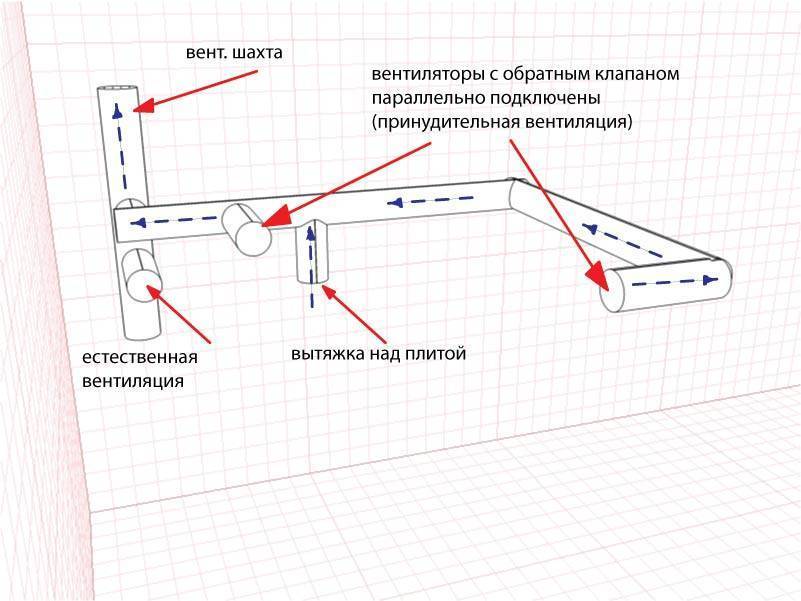

Установка на кухне с вытяжкой
При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.
Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.
При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком
В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно
Для ванной и туалета
Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.
Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.
Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.
Источник
Виды клапанов
Существует несколько видов клапана обратного хода:
- Устройство мембранного типа имеет заслонку из легкого гибкого материала, которая начинает отклоняться под напором поступающего воздуха. В то же время при обратном давлении воздуха мембрана плотно прижимается к решетке, препятствуя его проникновению в помещение.
- Обратный клапан «бабочка» имеет осевой стержень, на котором размещены металлические створки. При затягивании внутрь загрязненного воздуха крылышки открываются, при отсутствии потока воздуха и под действием обратного давления — закрываются.
- Клапан в виде лепестков работает по тому же принципу, что и предыдущие конструкции. Отличием является наличие нескольких отдельных стержней для каждого лепестка.
Все модели обратного клапана на вентилятор можно разделить на несколько видов в зависимости от определенных признаков:
По материалу изготовления. Клапан обратного хода может быть пластиковым, силиконовым или стальным. В бытовых приборах чаще всего установлены клапаны из пластика и силикона.
Эти материалы более устойчивы к негативному воздействию влаги, не требуют особого ухода и не оказывают большого влияния на стоимость всей конструкции. Помимо этого, пластиковые элементы не создают сильного шума и вибрации, в отличие от металлических деталей.
По типу сечения. Все модели делятся на прямоугольные и круглые. Первый вид работает по принципу жалюзи, где движение горизонтально расположенных лопастей зависит от работы вентилятора.
Клапан круглой формы может быть половинчатым и цельным, выполняется из пластика и пленки. Достаточно важным моментом можно назвать необходимость соответствия формы клапана контурам отверстия в вентиляционной трубе.
По способу управления. Устройства могут приводиться в действие ручным или автоматическим способом. Первый вариант более надежный, не требует наличия электричества и специального ухода.
Но при сбое в работе какой-либо элемента системы могут наблюдаться негативные последствия. Автоматическое управление обеспечивает оптимальное функционирование всей конструкции без постороннего вмешательства.
По пропускной способности. Она полностью зависит от размеров устройства: чем больше клапан, тем больше воздуха может пройти через вентилятор.
К чему приводит плохо работающая вентиляция в квартире
Прошли десятилетия с тех пор, как были разработаны нынешние СНиП. Большинство квартир и домов сегодня имеют пластиковые окна и металлические входы, которые почти на 100% герметичны. Это создает серьезные проблемы для естественной циркуляции воздуха в жилище.
Неэффективная вентиляция вызывает накопление газа в случае аварийной утечки, что, в свою очередь, создает взрывоопасную ситуацию.
Кроме того, отсутствие нормального воздухообмена приводит к другим негативным последствиям:
- Возрастает концентрация вредных веществ, в первую очередь углекислого газа от дыхания и угарного газа от приготовления пищи на кухне.
- Высокая концентрация водяного пара приводит к образованию конденсата на окнах, стенах и потолках квартиры, что вызывает развитие плесени, появление в доме гнилого запаха и сырости.
- Влажная, заплесневелая атмосфера является идеальным местом для размножения многих болезнетворных микроорганизмов.
Решить эту проблему в теплое время года можно, открыв жалюзи и окна, но зимой такая возможность исчезает, особенно если дома есть дети. Единственным благоприятным вариантом решения проблемы является организация собственными руками системы притока и вытяжки воздуха внутри квартиры.
Разновидности клапанов
По конструкции клапаны могут быть:
- Одностворчатые. Эффективный, но менее распространенный вариант. Во время движения воздушного потока оказывается давление на створку клапана, отчего он открывается и выпускает лишние запахи. Когда движения нет, то под воздействием обратной тяги створка закрывается. Это предотвращает проникновение нежелательных запахов внутрь помещения. Если человек использует вентиляцию естественного типа, такой вариант наиболее предпочтителен.
- Клапан типа «Бабочка» (двустворчатый). Наиболее распространенная модель, которая оснащается двумя шторками. Они открываются из-за сильного воздействия воздуха и закрываются, когда никакого движения нет. Все работает автоматически без участия пользователя.
- Жалюзи. Принцип работ этого устройства такой же, как у первого варианта. Единственное отличие – габариты. Поэтому его устанавливают на крупных производственных предприятиях или в больших домах.
- Конструкция мембранного типа. Принцип действия прибора основан на изменении положения пластины из-за влияния воздушного потока. Оборудование получило широкое применение в местах с естественной вентиляцией, так как здесь не требуется оказывать сильное воздействие на главный элемент.
Это не единственные отличия, также существуют модели:
С ручным управлением, прибор устанавливается на крупных предприятиях, где присутствует высокое движение воздуха. Автоматические изделия срабатывают без участия пользователя, этот вариант больше подойдет для установки дома. Различаются по способу монтажа. Встречаются горизонтальные и вертикальные варианты. Встречаются круглые и прямоугольные изделия
Чтобы выбрать правильный вариант, важно понимать, что форма полностью зависит от особенностей размера сечения воздушного канала. Также учитывается пропускная способность
Здесь все зависит от объема воздуха, который проходит через клапан. Последнее различие – материал изготовления
Пластиковые подойдут для установки в домах и квартирах, так как они издают меньше шума при работе. Для офисных зданий и производственных предприятий рекомендуется устанавливать металлические изделия. Они более габаритны и обладают высокой пропускной способностью.
Нарушение воздухообмена
Подчас из вытяжных каналов в квартиры начинает поступать неприятный запах. Некоторые владельцы помещений, не разбирающиеся в сути проблемы, принимаются перекрывать вентиляционные окошки или механическими задвижками, или картонками, наглухо прикрепляя их к стене.
Такая конструктивная ошибка чревата опасными последствиями. Функционирование вытяжки пресекать недопустимо! И не имеет значения, пользуется в данный момент хозяин квартиры ванной, туалетом, кухней, или он временно уехал, или же просто не желает мириться с временными неудобствами.
За перекрытием каналов следуют:
- нарушение нормального воздухообмена;
- повышение влажности;
- появление в комнатах спертого воздуха.
Как установить приточный клапан – инструкция
Перед установкой необходимо решить две проблемы: где разместить воздушный клапан и как просверлить чистое отверстие в стене. Ниже приведены рекомендации по расположению:
- Вентиляторы с диаметром трубы 50-60 мм лучше размещать между радиатором и подоконником, при условии, что высота зазора достаточна. Тогда холодный воздух с улицы сразу же смешается с поднимающимся конвекционным потоком из радиатора.
- На боковой стороне оконного проема должен быть расположен блок с каналом размером более Ø100 мм, с выемкой 30 см (для предотвращения замерзания). Второй вариант – между окном и потолком, минимальное расстояние от потолка 15 см. В обоих случаях вентилятор расположен в зоне конвективного потока от радиатора.
- Высота пассивной заслонки над полом составляет 180 – 200 см.
- При установке рекуператора воздуха соблюдайте расстояние 0,5 м от всех конструкций – потолка, окна, ближайшего угла.
- Разместите передаточный блок в удобном месте без ограничений.
Сверление железобетонной стены лучше оставить профессионалам, вооруженным станком с алмазной дрелью соответствующего диаметра. Можно просверлить отверстие в кирпиче самостоятельно, хотя для этого придется потрудиться. С помощью длинного тонкого сверла проделайте много отверстий по периметру, а затем аккуратно просверлите центр.
Два важных момента. Перед началом работ убедитесь, что на выбранном участке конструкции отсутствуют электрические провода или скрытые отопительные трубы. Во-вторых, отверстие просверливается с уклоном в 2-3° по направлению к улице, чтобы обеспечить отвод конденсата.
Как правильно установить клапан питания в стене:
Разрежьте воздуховод с конструкцией или с небольшим свесом, как указано в инструкции производителя по монтажу. Телескопический вентиляционный канал не обрезан. Вставить трубу в отверстие, задувая щели строительной пеной. Не используйте цементно-песчаный раствор. Почините решетку с москитной сеткой снаружи
Обратите внимание на правильное положение элемента – глазок сверху, жалюзи, направленные вниз. Вставьте изоляционный элемент в воздуховод, при необходимости обрежьте его до нужной длины
Снимите головку клапана, прикрепите корпус к трубе и к внутренней поверхности стены дюбелями. Установите фильтр, клапаны и крышку со впускными отверстиями лицевой стороной вверх.
Технология сборки клапана рекуператора идентична. Сначала в стену встраивается вентиляционный канал, монтируется наружная решетка, а затем изнутри монтируются компоненты устройства – керамический теплообменник, вентилятор и другие компоненты. Различия: теплоизоляция монтируется снаружи трубы, питающий кабель подключается к вентилятору.
Почему обратный клапан иногда не работает и не закрывается

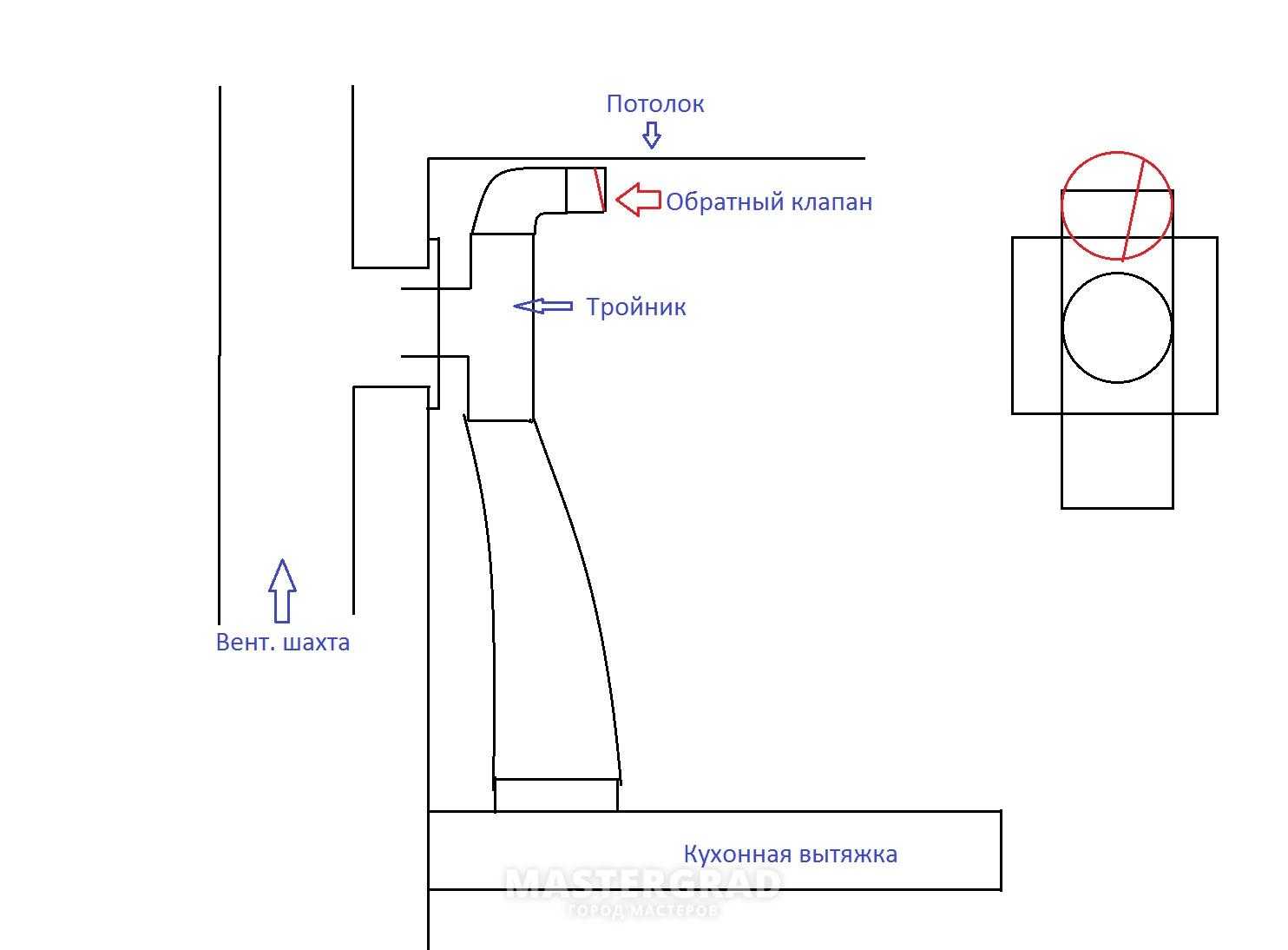

Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта «пушка» не сильно торчала наружу.
Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.
Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.
При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.
Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне. Далее этот кругляк срезается и на его место вклеивается обратный клапан.

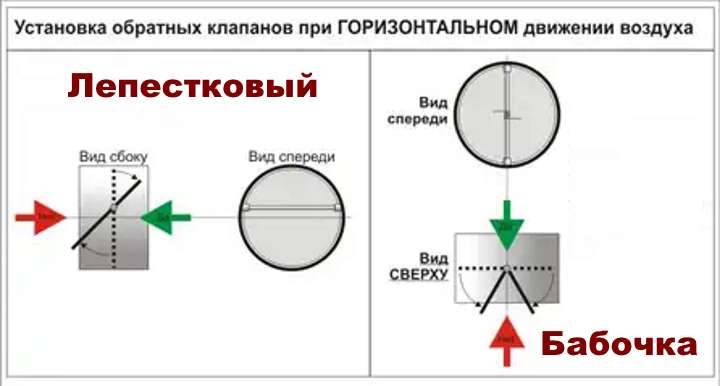

Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.
Многие с этой проблемой сталкивались и легко решали ее именно таким образом.
Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.
В противном случае круг ставится в положение 11 часов – 7 часов.
Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.
Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.
Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.
У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот «поворот». Обязательно нужен угол.
Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.
Если вам вообще не хочется видеть торчащее «дупло» под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.
Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.
Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.
Как говорится, красота требует жертв.
