Установка видеонаблюдения дома — инструкция. Подключение камер и проводов в слаботочном шкафу.

Выбор оборудования

На этапе выбора оборудования необходимо обратить внимание на определенные технические характеристики устройств. Это позволит приобрести оптимальный вариант системы. Например, если вам нужны видеокамеры для видеонаблюдения с датчиком движения на дачу, то требованиями к такому комплексу будут существенно ниже, чем если вы хотите организовать систему охраны банковского сейфа

Например, если вам нужны видеокамеры для видеонаблюдения с датчиком движения на дачу, то требованиями к такому комплексу будут существенно ниже, чем если вы хотите организовать систему охраны банковского сейфа.

Место установки камер

Выбирая конкретную модель камеры для дачи, необходимо исходить из планируемого места размещения. Для улицы подойдут устройства с повышенными защитными характеристиками, а для внутреннего использования подойдет стандартная камера слежения.

Чувствительность

Эту характеристику относят в главным показателям камеры. От светочувствительности матрицы и инфракрасной подсветки напрямую зависит качество передаваемой картинки, снятой при плохом освещении. Оснащенность ИК подсветкой позволяет снимать видео в условиях кромешной темноты. Продвинутые модели камер имеют функцию перехода с дневной съемки на ночной режим. Это указывает на наличие монохромного формата картинки наименьшим количеством шумов.

Разрешение

Этот параметр позволяет детализировать переданное изображение. Камеры с высоким разрешением позволяют различать лица людей, номера машин, а также многие мелкие детали картинки. Новые модели цифровых устройств слежения снимают видео в формате HD и Full-HD, которые обеспечивают высокое качество переданного изображения.

Угол обзора

В случае необходимости наблюдения за большой территорией следует отдавать предпочтение камерам с большим углом обзора и минимальным фокусным расстоянием.

А для локального наблюдения выбирают устройства с большим фокусным расстоянием, что позволит отрегулировать угол обзора.

Кабель

В случае использования аналоговых устройств слежения принято выполнять подключение с помощью коаксиального кабеля. Его главным достоинством называют отражающее покрытие, которое минимизирует затухание сигнала, а также препятствует созданию помех в момент передачи изображения.

Для подключения цифрового оборудования к телевизору применяют витую пару.

Видеорегистратор

Для организации беспрерывной записи используют регистратор и диск для сохранения данных. Следует обратить на количество каналов устройства регистрации изображения, от которого зависит количество подключаемых камер. Для сохранения информации можно приобрести любой совместимый носитель.

Схема с одной видеокамерой и несколькими принимающими устройствами

Данный вид подключения получил широкое распространение в подъездах многоквартирных жилых домов. В этом случае сигнал, поступающий от общей камеры, необходимо распределить по квартирам, находящимся под охраной. Для прямого просмотра изображения потребуется монитор, оборудованный разъемом HDMI VGA. Однако, чтобы избежать дополнительных затрат, можно обойтись и без него. Будет вполне достаточно воспользоваться модулятором ТВ сигнала, установленным на лестничной площадке.

Модуляторо ТВ сигнала выводит изображение, передаваемое видеорегистратором, на все модуляторы и соответственно на все телевизоры, подключенные к каждому модулятору. Основным техническим условием является подключение всех телевизоров к единой системе кабельного телевидения. То есть, количество модуляторов будет зависеть от количества провайдеров.

Принцип работы модулятора достаточно простой. К коллективному каналу передачи телевизионного сигнала добавляется еще один информационный поток, для вещания которого предусмотрена свободная частота. Настройка на определенный канал осуществляется в телевизоре.

Подключение модулятора происходит следующим образом:

• Модулятор устанавливается в разрыв передающего телевизионного кабеля.
• К нему же с помощью коннектора «тюльпан» поступает сигнал от видеокамеры или видеорегистратора.
• На корпусе модулятора имеются настройки, позволяющие задать частоту или номер канала, используемые при передаче изображения.

К стандартному телевизионному делителю, установленному на выходе, может быть подключено до 4-х телевизионных приемников. Сам модулятор относится к активным устройствам и способствует улучшению качества сигнала.

Выбор системы

Большинство хозяев посещают свои дачи лишь периодически, а в остальное время они остаются без присмотра. Желательно, чтобы при выборе системы учитывалась возможность архивации данных, а при необходимости – удаленный доступ онлайн и GSM сигнализация.

Задача как организовать видеоконтроль может решаться разными способами. Первый из них заключается в периодическом контроле и анализе полученной информации. Хозяева, приезжая на дачу, просматривают события, зафиксированные в их отсутствие. Данный вариант, основанный на пассивном наблюдении, не позволяет оперативно отреагировать на противоправные действия. Тем не менее, они оказываются зафиксированными и могут послужить доказательствами нарушений со стороны посторонних лиц. Поэтому часто используются и в офисе. Для периодического контроля потребуются видеокамеры и регистратор, соответствующих моделей. Кроме того, нужно будет правильно рассчитать блок питания. В данном случае рекомендуется использовать аналоговые камеры наблюдения, которые считаются недорогими и надежными, известные как бюджетные устройства.

Второй способ установки видеонаблюдения на даче предусматривает возможность получения удаленных данных и контроля над всеми событиями, происходящими на даче в отсутствие хозяев, причем не только на территории, но и внутри дома. Такое дачное оборудование дает возможность оперативно реагировать на любые негативные явления и принимать экстренные меры.

В этом случае система видеонаблюдения должна обладать функцией определения нештатной ситуации и доставки сообщения о ней заранее выбранным способом. Кроме видеокамер, в систему безопасности включены датчики движения и охранной сигнализации с соответствующими тревожными выходами.

Для того чтобы смонтировать на даче видеонаблюдение через интернет используются разные технологии, в зависимости от конкретных условий того или иного объекта. Для того чтобы выбрать наиболее подходящий вариант, их следует рассмотреть более подробно.

Регистратор

Это та часть системы, которая согласует работу камер и ведет запись информации. Тут понятно, что чем круче эта часть системы, тем лучше. Важные параметры выбора:

• поддерживаемые форматы записи (должны совпадать с типом сигнала от камер);
• тип и количество камер и разрешение, с которым он может работать;
• количество/емкость подключаемых жестких дисков.

Если есть возможность, выбирайте те варианты, которые могут работать с более мощными камерами, чем выбрали вы и оставляйте про запас пару «посадочных мест». Это дает двойной выигрыш. Первое — вы можете в любой момент доработать систему. Второе — быстрее и надежнее будет обрабатываться информация.

Есть такие виды видеорегистраторов для системы видеонаблюдения за домом, как гибридные. Они совместимы со всеми типами камер. До недавнего времени были очень дороги, сейчас уже более доступны. Неплохой вариант устройства, к которому можно подключить любые камеры.

Некоторые планируют организовать видеонаблюдение для частного дома через существующий компьютер. Это возможно, но компьютер должен быть выделенным. На нем нельзя работать или играть, он должен обладать достаточно быстрым процессором для обработки требуемого количества видеоканалов. Также потребуется солидных объемов быстрый жесткий диск. И учтите, что работать ПК должен круглосуточно, не выключаясь. В общем, лучше купить видеорегистратор или хотя бы запланировать его покупку.

Есть видеорегистраторы с возможностью записи звука. Но для этого камеры тоже должны поддерживать такую функцию, а еще надо будет тянуть дополнительные провода. Но тогда можно не только вести видеонаблюдение за домом, но и принимать сообщения от посетителей на расстоянии. Интересно может получиться.

Особенности установки ip-камер

У цифровой системы видеонаблюдения для дома или другого объекта есть много преимуществ. В первую очередь, это возможность собственноручно без труда установить цифровую аппаратуру и подключить. Сам монтаж оборудования будет связан с:

• покупкой необходимой оснастки и всех сопутствующих устройств (ip-камер, монитора, ip-видеорегистратора, блока питания и соединительных кабелей);
• монтажом видеокамер;
• прокладыванием кабелей;
• установкой видеорегистратора;
• настройкой системы.

Можно установить беспроводную систему и при этом неважно, каким будет наблюдение – внутренним или наружным. Соответственно понадобится беспроводная камера и маршрутизатор (wi-fi роутер), функция которого заключается в трансляции изображения на монитор компьютера или даже ваш гаджет. Конечно, в этом случае вам надо будет решить две задачи: во-первых, получить IP адрес, а во-вторых, правильно настроить оборудование

В помощь вам будет приложена инструкция или видео руководство в сети Интернет

Конечно, в этом случае вам надо будет решить две задачи: во-первых, получить IP адрес, а во-вторых, правильно настроить оборудование. В помощь вам будет приложена инструкция или видео руководство в сети Интернет.

Изображение с камер

Как уже ранее отмечалось, выбор самой камеры зависит от функций, которые она может выполнять. Цифровые видеоустройства на выходе дают очень качественную картинку. Когда вы стоите перед выбором, какое устройство взять, всегда учитывайте ее способности по цветопередаче, разрешению, фокусному расстоянию, углу зрения, наличию ИК-подсветки и т. д. Стоит несколько слов сказать и о «мозге» всей этой системы наблюдения, все том же неизменном видеорегистраторе, но только с приставкой «ip» Когда вы его приобретаете, нужно обязательно учесть следующее:

• канальность (желательно 4-канальные и более);
• объем встроенной памяти (500 мб и более);
• скорость, с которой ведется запись;
• есть ли в наличии датчики движения;
• есть ли функция, позволяющая иметь доступ к видеоматериалам через сеть Интернет;
• возможность просматривать материалы в онлайн-режиме.

Для полного комплекта вам понадобится еще и монитор, а также клавиатура, которую можно подключить к видеорегистратору. Но подключение самой клавиатуры – это не обязательное требование, а, скорее, для удобства работы.

Чтобы настроить IP-видеонаблюдение самостоятельно можно использовать несколько типов ПО: во-первых, есть программы, которые специально разработаны для конкретных моделей регистраторов. Такое программное обеспечение помогает настроить систему передачи видеоданных, их запись, а также архивирование. Это ПО предоставляется разработчиками бесплатно. Во-вторых, существует еще одно программное обеспечение, также бесплатное, но оно имеет при этом ряд дополнительных платных функций, к примеру, это доступ к удаленным архивам разработчиков. И, в-третьих, есть уже платное ПО, способное управлять мощными системами видеонаблюдения. Но на обывательском уровне их использовать нет смысла.

Итак, мы с вами рассмотрели разные системы видеонаблюдения, которые можно собрать самостоятельно. Главное, суметь подобрать качественное видеооборудование, а затем правильно и грамотно осуществить его монтаж.

Теперь можно расслабиться

Надеемся, что советы, которые вы прочитали в этой статье, помогут вам значительно повысить свой уровень знаний о выборе, монтаже и настройке системы видеонаблюдения. Конечно, есть разные цели, которые вы преследуете в отношении личной безопасности. Но главное одно, сколько бы это ни стоило усилий, времени и средств, ваша безопасность и безопасность ваших близких того стоит.

ВИДЕОНАБЛЮДЕНИЕ ДЛЯ ЧАСТНОГО ДОМА СВОИМИ РУКАМИ

Поскольку частный дом имеет, как правило, прилегающую территорию, то без установки уличного видеонаблюдения обойтись не удастся. Поэтому придерживаемся следующей последовательности действий:

1. определяем необходимое количество зон контроля,
2. выбираем соответствующее число камер и их характеристики,
3. решаем нужен ли удаленный доступ через интернет.

По большому счету часть материалов по этой теме на сайте уже имеется. Так по первому моменту можно посмотреть статью про проектирование видеонаблюдения.

Помимо общих рекомендаций по выбору камер следует учесть некоторые специфические особенности их применения в частном доме .

Для записи видеоинформации в домашних условиях лучше всего подойдет видеорегистратор

Основные его характеристики, на которые нужно обратить внимание, описаны на этой странице

Поскольку все регистраторы поставляются без жесткого диска, то перед его приобретением следует оценить необходимый объем памяти. Можете воспользоваться специальным калькулятором для расчета HDD.

Таким образом, вам придется поработать не только руками, но и головой. Некоторые стараются облегчить задачу выбора оборудования за счет приобретения готового комплекта видеонаблюдения.

Этот вариант может обеспечить определенную экономию денежных средств, но изучить характеристики и состав приобретаемого комплекта настоятельно рекомендую. Как правильно это сделать описывается здесь.

Уличные камеры видеонаблюдения, приобретаемые для установки в частном доме, должны иметь качественную инфракрасную подсветку и соответствующее климатическое исполнение. Их монтаж следует выполнять на жестких несущих конструкциях, исключающих вибрацию камеры под воздействием ветровых и иных нагрузок.

Несколько слов про способ передачи видеосигнала. Для IP видеонаблюдения применяется кабель типа витая пара. Для аналоговых систем, кроме того, можно использовать коаксиальный кабель. Последний вариант подходит для сравнительно небольшой дальности — несколько десятков метров.

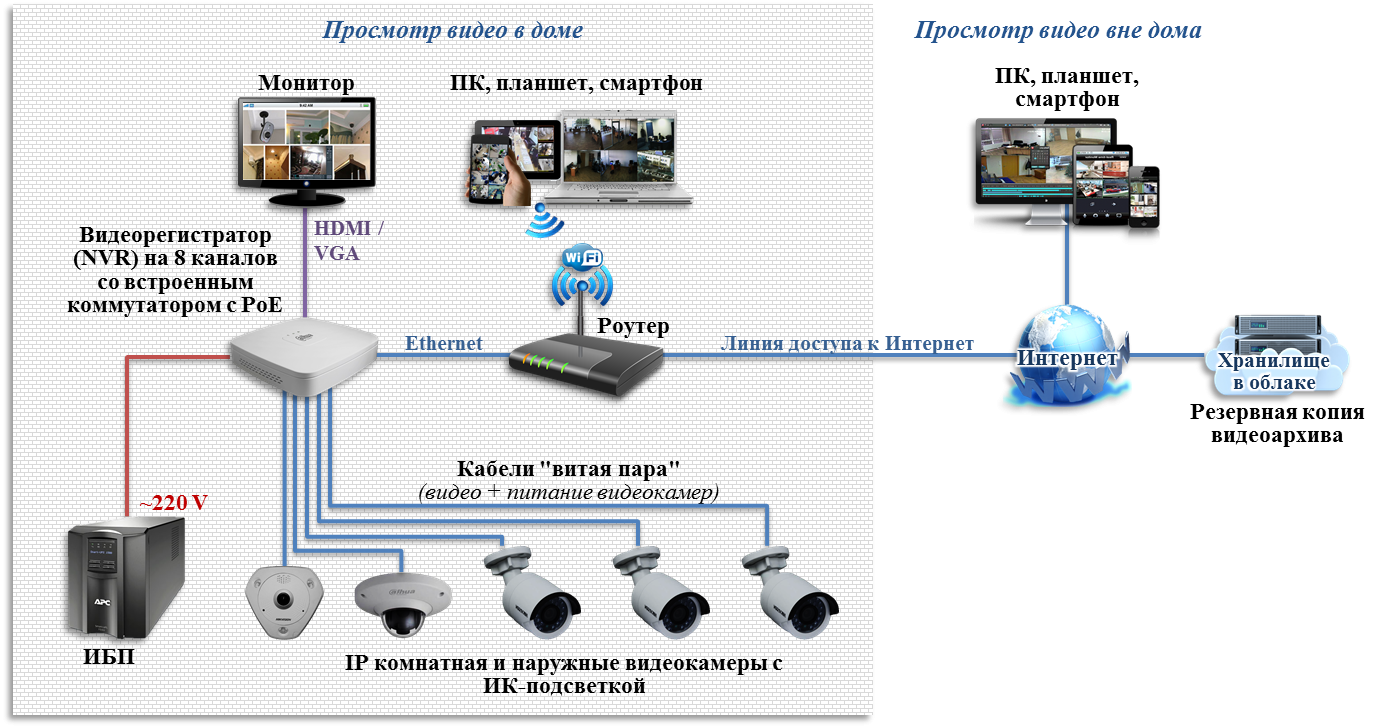

Типовая схема

Для связи между компонентами используется витая пара. В видеорегистраторе находится приемник, а в камере передатчик видео. Такое решение дает создать высококачественное видеонаблюдение. Сетевой коммутатор предоставляет подсоединение большего числа камер. Сетевой видеорегистратор необходим для записи, отображения и хранения записанного материала. Через интернет реализуется доступ к IP видеонаблюдению. С помощью модема или Ethernet-кабеля коммутатор соединяется с маршрутизатором, который имеет доступ в интернет. Удаленный доступ к камерам и регистраторам создается после осуществления настроек.

Проверка работоспособности

Проверку настроек можно провести при помощи специализированного ресурса portscan.ru. Если порты были открыты и проброшены роутером в виртуальный сервер, то софт покажет удачное соединение.

Для удаленного ПК разрешается применение ActiveX. В адресную строку браузера вносится IP-адрес для роутера и добавляется значение порта 81. Если во время настройки регистратора не устанавливается соединение с интернетом, то можно воспользоваться привязкой DNS-адреса роутера, непосредственно, к камере. Качественное тестирование системы требуется из-за возможной блокировки провайдерами некоторых портов.

Для проверки корректности записи и исправности датчиков движения проводят наблюдение продолжительностью в несколько дней. Тестирование лучше доверить специалистам из сервисного центра.

Дополнительная настройка может включать в себя:

• отладку совместимости программного обеспечения для пересылки данных между компонентами;
• оптимизацию параметров пропускной способности;
• выделение отдельной сети для системы при сегментации LAN-сети;
• настройку правил очистки, в зависимости от размера памяти и частоты съемки;
• оптимизацию параметров маршрутизаторов;
• расстановку принципов приоритетности для камер;
• назначение администратора сети;
• настройка программного обеспечения для предотвращения вирусных атак и нелегального доступа.

Число пунктов различается в зависимости от требуемых задач и сложности оборудования.

Настраиваем ip-адрес компьютера

Зная представленные особенности более подробно, вы без проблем сможете понять то, как настроить ip камеру через ПК или ноутбук. Идеальным вариантом будет оставить на сервере динамический ip, однако многие устройства в режиме онлайн с такими настройками работать не будут. По этой причине надежнее выставить «статику». Делается это следующим образом:

1. заходим в Панель управления-Центр управления сетями-Подключение по локальной сети и нажимаем по нему правой кнопкой мыши;
2. на одной из вкладок открывшегося меню выбираем Свойства;
3. в открывшемся окне выбираем Протокол Интернета версии 4 и нажимаем на кнопку Свойства, расположенную ниже;
4. перед нами открывается окно, в котором переключаем на пункт «Использовать следующий ip-адрес»;
5. конкретные значения этих параметров зависит от соответствующих настроек в устройстве видеонаблюдения, если его ip-адрес будет 192.168.0.1, то лучше выбрать этот параметр на компьютере 192.168.0.2, маску ставим одинаковую;
6. Нажимаем ОК и закрываем все окна.

Подсеть успешно настроена. Теперь нужно понять, как подключить камеру через роутер и перейти к ее дальнейшим настройкам. Для этого открываем браузер и прописываем ip-адрес этого устройства. Открывается панель настроек, где можно изменить качество изображения, настроить звук (если возможно), а также выполнить несколько действий по более тщательной настройке сети.

Настраиваем ip-адрес компьютера

Зная представленные особенности более подробно, вы без проблем сможете понять то, как настроить ip камеру через ПК или ноутбук. Идеальным вариантом будет оставить на сервере динамический ip, однако многие устройства в режиме онлайн с такими настройками работать не будут. По этой причине надежнее выставить «статику». Делается это следующим образом:

1. заходим в Панель управления-Центр управления сетями-Подключение по локальной сети и нажимаем по нему правой кнопкой мыши;
2. на одной из вкладок открывшегося меню выбираем Свойства;
3. в открывшемся окне выбираем Протокол Интернета версии 4 и нажимаем на кнопку Свойства, расположенную ниже;
4. перед нами открывается окно, в котором переключаем на пункт «Использовать следующий ip-адрес»;
5. конкретные значения этих параметров зависит от соответствующих настроек в устройстве видеонаблюдения, если его ip-адрес будет 192.168.0.1, то лучше выбрать этот параметр на компьютере 192.168.0.2, маску ставим одинаковую;
6. Нажимаем ОК и закрываем все окна.

Подсеть успешно настроена. Теперь нужно понять, как подключить камеру через роутер и перейти к ее дальнейшим настройкам. Для этого открываем браузер и прописываем ip-адрес этого устройства. Открывается панель настроек, где можно изменить качество изображения, настроить звук (если возможно), а также выполнить несколько действий по более тщательной настройке сети.

НЕСКОЛЬКО ЧАСТЫХ ВОПРОСОВ

Как сбросить IP камеру на заводские настройки?

Такая необходимость возникает обычно если забыт (утерян) пароль доступа или логин. Проще всего если на устройстве имеется кнопка сброса (“reset”). При включенной камере на нее нужно нажать и несколько выждать несколько секунд. Сброс произойдет автоматически.

При отсутствии такой возможности придется использовать специальное ПО. Хорошо если на сайте производителя оно доступно для скачивания. Для бюджетных китайских моделей придется искать в интернете подходящий “нештатный” вариант.

Но не спешите, если на корпусе нет кнопки сброса, она может быть внутри. Нужно разобрать камеру и поискать кнопку на плате.

Настройка фокуса камеры видеонаблюдения.

Для видеокамер с фиксированным фокусным расстоянием такие настройки, естественно, невозможны. В этом случае требуемая глубина резкости обеспечивается в пределах от определенного минимального расстояния (порядка 1-2 метров) и до бесконечности.

При наличии варифокального объектива регулировки производятся:

• вращением кольца объектива;
• вынесенными органами управления в виде рычажка;
• специальными винтами под шлиц.

Конкретный способ должен быть прописан в инструкции (паспорте) камеры. Кроме того, при внимательном рассмотрении органы настройки несложно обнаружить визуально.

Существуют также моторизованные объективы, но это для дорогих моделей. Для их управления применяются устройства и технологии PTZ.

Монитор для настройки камер видеонаблюдения что это?

Иногда его называют видео тестером. Это небольшой дисплей (несколько дюймов по диагонали) снабженный разъемами и адаптером для подключения камер видеонаблюдения определенного типа.

Поэтому при выборе следует быть внимательным, чтобы не приобрести исполнение не совместимой с форматом настраиваемых телекамер. Есть, конечно и многофункциональные изделия, но ознакомиться с их характеристиками нужно обязательно.

Главное его достоинство – мобильность. Он имеет автономное питание и может подключаться к видеокамере непосредственно в месте ее установки. Таким образом, все настройки можно выполнить усилиями одного человека.

Как удаленно настроить камеру видеонаблюдения?

Для того, чтобы удаленно настраивать IP камеру надо ее удаленно подключить либо по локальной сети либо через интернет. В этом случае мы дистанционно получаем доступ к ее интерфейсу и можем изменять нужные параметры.

Кстати, если мы осуществляем доступ к камере видеонаблюдения через телефон, то удаленная настройка также возможна через интерфейс мобильного приложения.

Как настроить уличную камеру видеонаблюдения?

Принципиальных различий по настройке между наружными камерами и внутренними нет. Разве что следует тщательно выбирать ориентацию видеокамеры, чтобы избежать ее засветки солнечными лучами.

Для настройки уличных камер “по месту” очень удобен упоминавшийся ранее тестовый монитор. Но при возможности основные настройки лучше выполнить в помещении на стенде или, в крайнем случае, на столе.

2010-2024 г.г.. Все права защищены.
Материалы, представленные на сайте, имеют ознакомительно-информационный характер и не могут использоваться в качестве руководящих документов

Что нужно приобрести для установки видеонаблюдения дома

Технология слежения далеко не инновационная разработка и рынок может предложить вам как дешёвые, так и дорогие компоненты полноценной системы. Всё зависти от ваших требований, например, для охраны частного предприятия обязательно присутствие подвижного видеорегистатора и инфракрасного освещения. Для квартиры или частного дома выбор должен опираться на цели: защита имущества, детей или круглосуточное наблюдение во время отъезда.

Корпусные

Источник gooosha.ru

Являются целенаправленной установкой в плотном металлическом кожухе. Довольно скудный функционал компенсируется высокой надёжностью и дешевизной. Можно устанавливать оптику более высокого диапазона действия.

Чаще всего используются на производственных предприятиях для фиксации определённой локации.

Поворотные

Источник www.4ne.ru/

Вы наверняка замечали такие камеры в крупных административных зданиях или торговых центрах. Поворотный механизм позволяет дистанционно менять зону охвата оптики.

Купольные

Источник zoom174.ru

Представляют собой купол монтируемый на стене или потолке. Обычно производятся со скоростным механизмом вращения на 180 или 360 градусов. Позволяют проводить панорамную слежку за крупными или динамичными объектами.

Миниатюрные

Источник moysignal.ru/

Отлично подойдут для скрытого домашнего наблюдения. В использовании тот же принцип, что в корпусной, но монтаж занимает чуть больше усилий. Часто используются для наблюдения за детьми или недобросовестными членами семью. В более редких случаях – для криминальной съёмки.

Предположим, что мы определились. Нам необходима защита частного дома и мы покупаем:

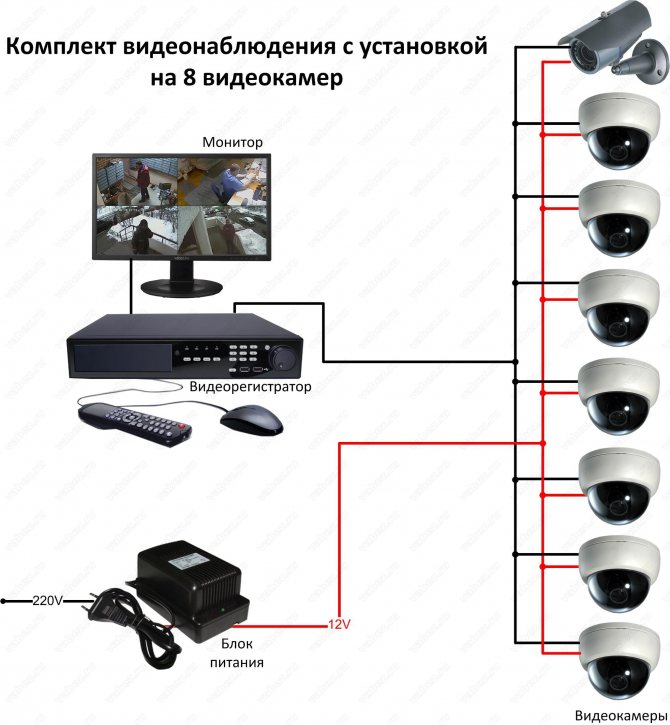

Цифровой регистратор и камеры.

Разрешение и градус действия зависит напрямую от цены. В других случаях вам поможет консультант магазина. Но не забывайте – это главное ядро системы.

Предъявляйте к нему следующие требования:

• Видеорегистратор должен поддерживать популярные форматы видео.
• Должен иметь возможность подключения вторичных камер. Оптимально – 4 порта.
• Наличие накопителя или возможность дополнить устройство флеш-картой.
• Классическую скорость снятия и воспроизведения картинки – 25 кадров в секунду. Это сказывается на чёткости и плавности изображения.
• Присутствия контролируемого детектора движения, желательно с gprs модулем. Это позволит делать моментальную отсылку смс или email.
• Возможность кооперации с планшетом или сотовым телефоном.
• Просмотр видео в реальном времени находясь в удалённой от объекта точке.
• Сохранение и создание архивов видеонаблюдения.

Экран

Для контроля помещения находясь непосредственной близости к нему купите дополнительный монитор в разрешении 4:3 или 16:9.

Провода

1. Коаксиальный кабель и 8 радиочастотных разъёмов формата BNC.
2. Непосредственно двухжильный кабель для питания системы.

Важно

Прокладывайте провода в защищённых коробах ил пластика или другого материла. Также желательно хорошо прятать кабели от глаз злоумышленников.
