Короб для дымохода
Чтобы правильно вывести дымоход через кровельный пирог, вокруг трубы следует обустроить собственную стропильную систему. Она должна отстоять от дымохода на расстояние, указанное в СНиП. Конструкция состоит из боковых стропильных ног и горизонтальных поперечных балок снизу и сверху, которые выполнены из бруска того же сечения, что и стропила.
Для утепления конструкции необходимо использовать негорючие теплоизоляционные материалы, такие, как стекловата или каменная вата – она набивается между трубой и деревянными элементами конструкции.
При проведении дымохода сквозь кровельный пирог эксплуатируемой крыши, паро- и гидроизоляция надрезается крест-накрест, по типу конверта, края следует подвернуть и прикрепить гвоздями или скобками к стропильной системе.
Гидроизоляция дымохода на крыше требует особого внимания. При монтаже короба для дымохода скатной кровли крепление паробарьера и гидроизоляционной мембраны выполняются следующим образом: края пленок подворачиваются и плотно фиксируются скобами к коробу, кроме того следует места крепления дополнительно герметизировать при помощи уплотнительной ленты либо какого-либо другого клейкого материала. С внешней стороны поверх кровельного покрытия монтируются защитные элементы, не пропускающие влагу в стыки короба с кровельным пирогом.
Важно учитывать, что установка короба может негативно сказаться на воздухообмене в подкровельном пространстве. Чтобы избежать ухудшения отвода влаги, можно установить дополнительные вентиляционные системы, к примеру, вентчерепицы, кровельные аэрационные решетки и т.д
Если ширина дымохода превышает 800 мм (перпендикулярно стропилам, по наружному габариту), то выше по скату требуется выполнить разуклонку.
Разуклонка представляет собой небольшую собственную кровлю, отводящую от трубы воду и снег. Ее монтаж достаточно сложен, так как в состав разуклонки входят все слои изоляции, кроме того, следует качественно совместить ее с основной кровлей, используя фигурные элементы. Чтобы избежать монтажа разуклонки, стоит сделать трубу меньшего размера.
Использование готовых комплектов
Стандартные модульные дымоходы («сэндвич») позволяют значительно упростить процесс проведения трубы через крышу. Для изготовления конструкций используется широкий спектр материалов, в том числе
Выбор модульного дымохода зависит от используемого топлива, так как они существенно различаются по своим техническим характеристикам. Преимуществом таких систем является возможность установки трубы не под прямым углом. Это особенно актуально при монтаже дымохода в эксплуатируемом здании и позволяет выбрать практически любое место для установки камина, печи или автоматического котла.
Непосредственно через кровлю проходит модульный дымоход, состоящий из таких частей, как
- дефлектор (устройство, усиливающее тягу в дымоходе за счет использования потока горячего воздуха);
- хомут под растяжки (позволяет дополнительно закрепить на крыше высокую трубу);
- юбка (элемент, защищающий место выхода трубы через кровлю);
- кровельный проход (элемент с закрепленным фартуком, который непосредственно монтируется в кровельный пирог).
Модульные дымоходы имеют привлекательный внешний вид.
Стальные дымоходы могут устанавливаться, если значение температуры выходящих газов составляет не более 500 °С. Запрещены для установки на печах, топящихся углем. Для асбестоцементных труб данный параметр составляет 300 градусов, для угольных печей такие дымоходы также непригодны.
Если дымоход выполнен из бетона или кирпича, либо смонтирован готовый заводской проход, конструкция не должна жестко крепиться к кровельной системе. Под воздействием внешних факторов крыша может деформироваться, и эти усилия передадутся на дымоход, что может повлечь за собой его разрушение. Когда осуществляется выход дымохода через крышу, все соединения дымохода с кровлей выполняются с использованием гибких элементов.
Общая характеристика вентиляционных узлов крыши
При монтаже различных технических коммуникаций вентиляционные трубы традиционно устанавливаются на крыше. Подобный подход имеет специфические особенности и требует скрупулезного соблюдения технологии установки.
Вентиляционные узлы прохода во многих случаях обладают схожей у различных моделей конструкцией. Они применяются для принудительного и естественного процесса вывода отработанного воздуха, конденсата, испарений за пределы здания.
Все виды кровельных проходок должны быть безупречно выполнены и герметичны, чтобы атмосферная пыль и вода не проникали в жилые и подсобные помещения. По схемам кровельных проходов обустраиваются не только вентиляционные трубы, но и аэраторы, и дымоходы, и антенны, и кровельные люки

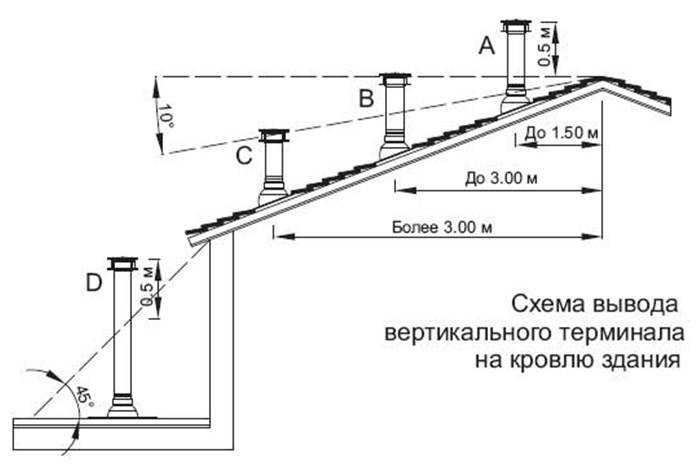

Вентиляционная труба узла на крыше располагается так, чтобы отработанный воздух имел возможность выходить беспрепятственно.
Для скатных крыш удобным решением будет установка вентиляционной трубы рядом с коньком. Такая конструкция не требует дополнительного усиления и установки системы очистки от снега.
При близком расположении вытяжных труб к коньковому хребту на систему оказывается наименьшее давление ветра. Однако для формирования нормальной тяги вентиляционная труба (шахта) должна быть выше конька минимум на 0,5 м. Это требование не относится к аэраторам и кровельным вентиляторам, решающим задачи осушения кровельного пирога
Изготовление систем прохода соответствует ГОСТу 15150, а именно:
- Толщина материала превышает 1,9 мм.
- Диаметр окружности – 10-12,7 см. У узлов с квадратным сечением размеры могут варьироваться.
- Обрабатывается антикоррозийными смесями.
- Размер кольца-опоры обязательно превышает диаметр патрубков.
- Длина конструкции должна составлять максимум 1 м.
Сам узел может размещаться на железобетонный стакан или непосредственно на участок кровли.
Потребителю сейчас предложен широкий ряд универсальных и специализированных устройств для герметичного и оперативного оформления кровельных проходов как внутренней вентиляционной системы, так и осушения кровельных слоев
На размеры и форму выхода влияет вид покрытия, его толщина и особые характеристики материала, а также характеристики всей системы вентиляции. Выбор ее зависит от условий созданных внутри здания: степени влажности; запыленности комнат; загазованности и пр.
Короб для вентиляции
Вывести вентиляционные трубы за пределы помещения можно с помощью 2 стандартных вариантов: через стенку или крышу. Если используют второй вариант, то тогда фрагменты трубы над кровлей здания могут размещать в специальном коробе.
Короб для вентиляции служит для:
- Утепления. Когда теплый воздух выходит из помещения, он охлаждается и начинает конденсироваться на стенках трубы. Если труба недостаточно утеплена, то из-за этого конденсат начинает замерзать. Итог этого — сужение вентканала в лучшем случае. При наихудшем варианте образовавшаяся наледь может полностью перекрыть канал.
- Гидроизоляции. Защищает воздуховоды от попадания внутрь них различных атмосферных осадков (дождь, снег, град или других).
Когда в здании имеется несколько выходов вентиляции или они запланированы для обустройства, можно использовать три способа, с помощью которых можно будет вывести их на кровлю:
- Каждый канал оборудуется отдельным коробом. Самый дорогой вариант. Но у него есть свои достоинства — изгибы труб при таком варианте отсутствуют. Тяга при этом будет максимально возможная, так как воздушные потоки будут перемещаться беспрепятственно.
- Трубы выводятся на чердак недалеко друг от друга, а затем на кровле для них оборудуется 1 короб, внутри которого они все и размещаются. Это позволит уменьшить работы на кровле здания, но сам чердак при этом будет довольно сильно загружен.
- Монтаж единой системы вентканалов, у которой имеется один выход. В таком случае короб будет иметь минимальные размеры, а работы на кровле здания будут упрощены. Недостаток такого варианта — могут возникнуть проблемы, которые характерны для разветвленной вентиляционной системы.
Частые ошибки и проблемы при установке
Нарушение нормативных размеров размещения короба и дымовых каналов в потолочном проеме, что приводит к конфликтным ситуациям с пожарной службой.
Слишком большой зонт, установленный на оголовке, может стать причиной бурых потёков на крыше. На его холодных поверхностях образовывался всю зиму конденсат. Площадь зонта необходимо уменьшить.
Такая же ситуация может сложиться с металлическим коробом на крыше, закрывающим сразу дымовые и вытяжные каналы. Поможет керамзит, насыпанный до краев каналов в данный кожух.
Использование проходки без засыпки термоизоляционного материала. Практически защиты нет никакой.
Повышение производительности вентиляционной системы
Самый лучший способ – создание принудительного потока воздуха с помощью крышных вентиляторов. Но это очень дорого и сложно.
В то же время и пассивные дополнения на трубу могут привести к улучшению движения воздуха. Вот некоторые из них:
- Дефлектор. Специальная насадка на верхнюю часть вентиляционной трубы. Ее внутреннее устройство под действием ветра создает область пониженного давления на самом выходе воздуховода. Это приводит к увеличению тяги.
Кровельный дефлектор
- Защитные колпаки и капельники. Крепятся на верху вентиляционной трубы и препятствую попаданию внутрь нее атмосферных осадков. Отсутствие влаги в системе поддерживает ее работоспособность и уменьшает риск коррозии.
- Кровельные аэраторы. Устройства, предназначенные для улучшения вентиляции в промежутке между самой кровлей и ее теплоизоляцией. Они не влияют напрямую на микроклимат в доме, но предотвращают образование конденсата.
Практика показывает, что защита от влаги и установка дефлектора позволяют увеличить тягу в вентиляционной трубе на 10 – 30 % в разных погодных условиях.
Установка вентиляционного выхода для металлочерепицы
Устройство вентиляции является частью работ при строительстве дома. От того, насколько грамотно она будет сделана, зависит микроклимат внутри помещения и комфорт его обитателей.
Вентиляционный выход для металлочерепицы устанавливают на кровлю и соединяют с вентиляционным каналом, который предназначен для удаления отработанного воздуха и запахов из помещения. Это обеспечивает герметичность крыши в местах прохода.
Начальным этапом проектирования является разработка схемы вентиляции. В жилом здании стоит предусмотреть удаление воздуха из таких помещений как:
- ванная комната,
- санузел,
- кухня (в том числе и кухня-столовая).
Кроме вентиляционных каналов, выход на кровлю потребуется для фановой трубы канализации. По возможности, все воздуховоды должны проходить вертикально, без сильных перегибов.
Не стоит сводить все каналы в один и делать общий вывод на кровлю. Это упростит монтаж, но снизит эффективность вентиляции и вызовет серьезные сложности при эксплуатации.
Воздуховоды в доме рекомендуется располагать так, чтобы труба выходила близко к коньку кровли. В этом случае большая часть конструкции будет находиться внутри здания, благодаря чему:
- предотвращается промерзание,
- снижается риск повреждения трубы ветром или другими неблагоприятными явлениями.

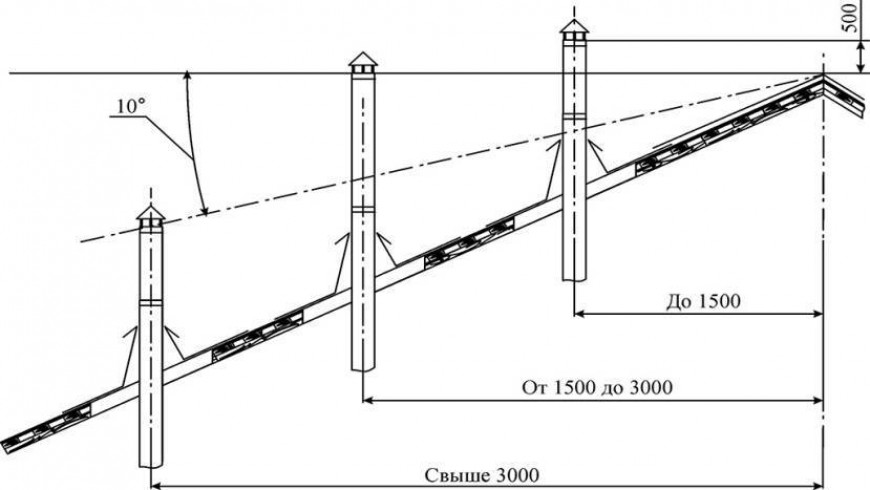

Чтобы провести вентиляционную трубу через кровлю близко к коньку, нужно заранее продумать планировку помещений, расположение кухонь и санузлов.
Выбор проходных элементов для металлочерепицы
При покупке вентиляционного выхода важно обращать внимание на профиль покрытия, деталь должна точно повторять очертания волны, плотно прилегать к трубе вентиляции и металлической черепице. Существует несколько разновидностей кровельных проходок:
Существует несколько разновидностей кровельных проходок:
Существует несколько разновидностей кровельных проходок:
Бесклапанные или с клапаном. При строительстве жилого дома предпочтение стоит отдать более дешевым моделям без клапана. Второй вариант подойдет для устройства системы вентиляции в административном или производственном здании.
С утеплением или без. В регионах с холодными зимами лучше выбирать вентиляционный выход для металлочерепицы с термоизоляцией. Особенно это необходимо при расположении трубы близко к карнизу. При установке выхода рядом с коньком или в южных регионах, достаточно будет недорогого варианта без утеплителя.
С ручным или автоматическим управлением. Для постоянно работающих систем жилого дома выбирают простые модели с тросиком для регулирования циркуляции воздуха.
Важно не путать вентиляционную проходку с такой же деталью для дымоходов. Температура воздуха в последних намного выше, поэтому потребуется предусмотреть противопожарную защиту
Последовательность монтажа
Чтобы грамотно выполнить работу, необходимо строго следовать рекомендациям производителя. В общем случае устройство вентиляционного выхода через металлочерепицу будет выглядеть следующим образом:
По шаблону проходного элемента на поверхности кровельного покрытия очерчивается контур. Деталь располагают в верхней части волны металлической черепицы.
Ножницами для металла или зубилом по контуру вырезается отверстие.
По размерам отверстия в уплотнительной прокладке проходки очерчивают деталь в гидроизоляции кровли маркером. Далее аккуратно ножом вырезают отверстие по нарисованной линии
Очень важно не повредить гидроизоляцию на остальной части ската.
На уплотнитель наносят герметик. Деталь устанавливают на гидроизоляционную пленку и закрепляют саморезами к обрешетке.
На проходной элемент наносится герметик. После этого деталь устанавливается на покрытие кровли и закрепляется к черепице на саморезы.
Выход вентиляционной вытяжки или канализационной трубы монтируется на проходку
После проверки вертикальности, части конструкции скрепляются саморезами.
После этого деталь устанавливается на покрытие кровли и закрепляется к черепице на саморезы.
Выход вентиляционной вытяжки или канализационной трубы монтируется на проходку. После проверки вертикальности, части конструкции скрепляются саморезами.
Выход вентиляционной вытяжки с каналом внутри дома соединяют напрямую. Чтобы свести канализационные трубы с выходами, используют гофрированный элемент.
Проверяя качество работ, стоит обратить внимание на основание проходной детали. Оно должно быть очень плотно прижато к кровле. Настолько, что из-под прокладки выдавливаются излишки герметика
Настолько, что из-под прокладки выдавливаются излишки герметика.
Видео по монтажу
Krovent – монтаж Base VT Wave
Вадим Смирнов рассказывает о нюансах и главных ошибках монтажа популярного проходного элемента для профиля Монтеррей KROVENT Base VT Wave.
12.04.2018
Подробнее
Krovent – монтаж Base VT General
Вадим Смирнов рассказывает об этапах монтажа универсального элемента вентиляции кровли – основания вентиляционной трубы KROVENT Base-VT General 125/150.
11.04.2018
Подробнее
Вадим Смирнов рассказывает об этапах монтажа вентиляционной трубы Krovent Pipe-VT 125is.
19.10.2017
Подробнее
Krovent – монтаж конькового элемента Pipe-Cone
Вадим Смирнов рассказывает об этапах монтажа конькового элемента Krovent – Pipe-Cone для любого вида кровли.
19.10.2017
Подробнее

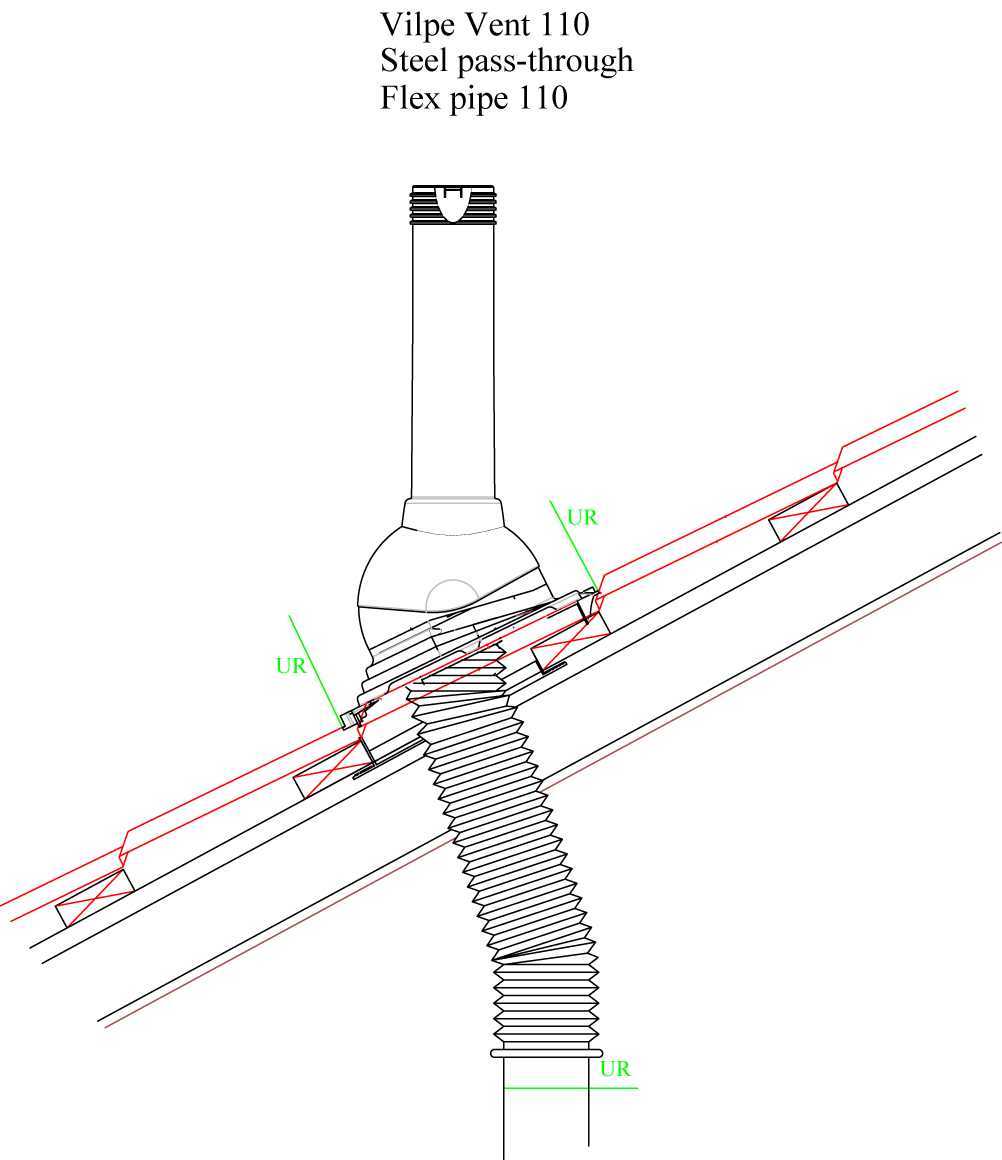

Узел прохода венттрубы: особенности конструкции
Проходной узел крышной вентиляции представляет собой металлическую, пластиковую или комбинированную трубу. Она помещается в сквозное отверстие в кровле и фиксируется в металлическом стакане. Отверстие после установки узла герметизируется и утепляется с наружной и внутренней стороны. Снизу к узлу подводится воздуховод системы вентиляции, а сверху устанавливается защитный капельник или дефлектор.
Для установки прохода венттрубы можно использовать и готовое фасонное изделие, предназначенное для кровельной вентиляции. Это комбинированная труба, состоящая из внутренней стальной оцинкованной трубы и наружного полипропиленового слоя. В нижней части изделия, которая вставляется в воздуховод, находится уплотнитель, а в верхней части конструкции имеется колпак с дефлектором.
Планирование и установка узла прохода вентиляционной трубы зависит от нескольких факторов:
- тип кровли – плоская, двускатная, односкатная, сложная;
- вид кровельного материала – профнастил, гибкая черепица, керамическая черепица;
- угол скатной кровли.
Необходимо заранее позаботиться о герметизации и утеплении участка кровли в месте монтажа проходного элемента.
Поскольку для установки трубы потребуется вырезать фрагмент кровли, включая внешнюю оболочку, слой утеплителя и гидроизоляции, после установки инженерной конструкции нужно тщательно загерметизировать и утеплить узел. Если этого не сделать, то через трубу вентиляции в помещение будет попадать влага, и температурный режим внутри здания будет нарушен.
Основные требования к узлу прохода:
- инженерные сооружения должны быть по возможности вертикальными без изгибов, чтобы обеспечить беспрепятственное движение воздуха из помещения наружу;
- желательно не объединять несколько вентиляционных проходов в один, а для каждой части помещения (вытяжки на кухне, стояка канализации, жилых помещений, чердака) делать отдельный вертикальный проход на крышу;
- в идеале вентиляционные выходы должны проходить через конек крыши по центру конструкции, или максимально близко к нему;
- для обустройства воздуховодов нужно выбрать качественные фасонные изделия, обеспечивающие беспрепятственное движение воздуха и герметичность.
Основным элементом узла прохода вентиляционной трубы является выход – специальное фасонное изделие в виде патрубка, имеющего плоское основание, соответствующее материалу и форме кровли. Для различных инженерных систем вентиляции используются разные виды фасонных изделий: выход для вытяжки, для канализации и проходной элемент для труб.
Отдельно в строительных магазинах встречаются специальные изделия для фальцевой и мягкой кровли, для профнастила, металлочерепицы, а также универсальный выход. Большинство фасонных изделий соответствуют геометрии кровельных материалов, благодаря чему обеспечивают надежную герметизацию узла при установке на крыше.

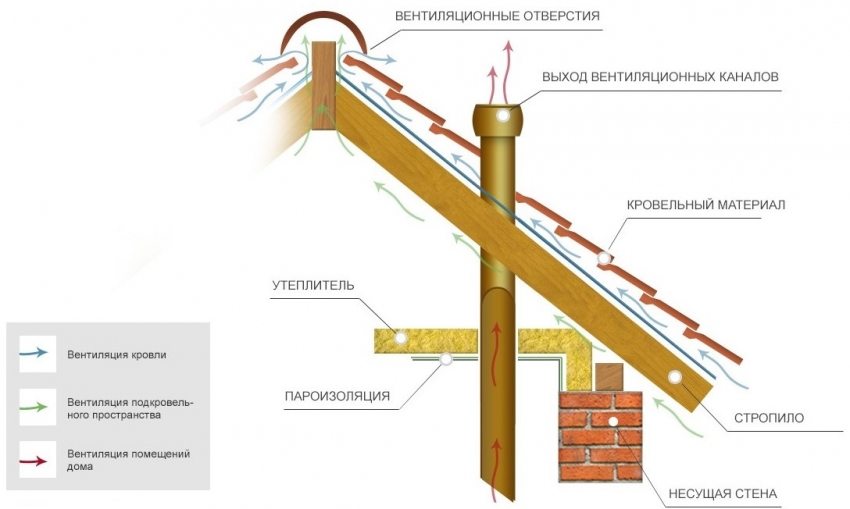

Виды и устройство вентиляции кровли из металлочерепицы
Вентиляционный выход подразумевает использование металлической или пластиковой трубы. Диаметр ее должен варьироваться в пределах 30 – 100 мм.
Длина зачастую не превышает 50 см. Удаленность от конька не должна превышать 60 см. Это позволит внутреннему прогретому воздуху свободно выходить наружу.
Ниже перечислены несколько способов вентиляции подкровельного пространства металлочерепицы:
Первый метод: для нормализации температурного режима внутри вентиляционного просвета используется кровельный тип воздухообмена. С его помощью минимизируются риски образования избыточной влаги, негативно воздействующей на все деревянные элементы внутри конструкции.
Стоит отметить, что из-за перегревания внутренней поверхности перекрытия есть возможность образования наледи, блокирующей свободную циркуляция воздуха. Этот факт обуславливает низкую популярность данного способа. Кровельная вентиляция предполагает монтаж труб, оборудованных дефлектором и эластичной проходкой. Длина их должна доходить до уровня стропил.
Второй метод заключается в обустройстве вентиляции через кровлю металлочерепицы. В этом случае вентиляционные выходы будут сквозными, доходящими до чердачного помещения. По принципу работы они похожи на коаксиальные трубы.
Их конструкция предполагает наличие двух независимых контуров, способствующих постоянному выводу избыточной влаги и воздухообмену. Недостатком данного метода является его высокая стоимость.
Однако при этом значительно повышается эффективность, что в дальнейшем позволит избежать затрат на преждевременный ремонт кровельного перекрытия.
В зависимости от конструкции вентиляции, различают несколько ее разновидностей.
Карнизный продух является своеобразным входом для воздушных потоков.
Один из вариантов карнизного продуха
Может быть двух типов:
- точечные продухи представляют собой небольшие отверстия, диаметр которых не превышает 1 – 2,5 см. Размер зависит от наклона крыши – чем он сильнее, тем меньшие отверстия необходимы. Размещаются они зачастую под желобками для слива воды. Это предотвращает возможность их промерзания и образования ледяной корки. Наружная часть защищается специальными софитами, препятствующими засорению листвой и прочим мусором;
- щелевые продухи — это горизонтальные или вертикальные щели, ширина которых не должна превышать 2,5 см. Благодаря им поддерживается постоянная циркуляция воздуха в пространстве под перекрытием. Внешняя часть закрывается плетеной сеткой, предотвращающей засорение.
Вентилируемый конек представляет собой вентиляционный выход.
Схема работы вентилируемого конька
Он является верхней точкой системы и способствует выходу наружу паров и влаги. Бывает щелевым и точечным.
Кровельный аэратор усиливает циркуляцию воздушных потоков в требуемом направлении. Внешне он выглядит как труба длиной до 50 см.
Внутренняя часть представляет собой проход, обеспечивающий герметичность. Сверху размещается дефлектор (колпак), позволяющий предотвратить попадание мусора и листвы.
Кровельный аэратор
Преимущество данного вида в том, что монтаж может проводиться как на начальном этапе установки кровли, так и после сдачи в эксплуатацию. Аэраторы подходят для всех разновидностей перекрытий – как для мягких битумных, так и для металлических.
Фирмы, производящие кровельные материалы, выпускают и аэраторы. Ассортимент насчитывает более 50 изделий различных форм и размеров.
Разжелобки (ендова) подходят для крыш со сложной конструкцией и устанавливаются в случае образования впадин на стыке скатов.
С его помощью образуется канал для постоянной циркуляции воздушных потоков. В зависимости от специфики, разжелобки делятся на открытые и закрытые.
Универсальный способ обустройства вентиляции предполагает использование трубы, диаметр которой не должен превышать 50 см. Кроме этого, она должна быть оснащена защитным дефлектором, располагающимся на оголовке.
На сегодняшний день представлен широкий ассортимент аэраторов из пластика. Это позволяет подобрать подходящий вариант с учетом особенностей кровли, погодных условий, климата, ландшафта.
Современные аэраторы выполняются из высококачественных материалов, устойчивых к воздействию постоянного солнечного излучения и осадков, поражению кислотами. Некоторые производители обещают сохранение работоспособности систем при температурах от -50 до +90 градусов по Цельсию.
Стоимость металлических аэраторов значительно выше. Область их применения – крупные промышленные и производственные объекты.
Продухи в крыше и кровле
Вентиляционные продухи
Коньковые продухи выполняются в форме щелей до 5 см шириной или в форме флюгарков с промежутками до 8 метров. Коньковые продухи оборудуются и в крышах со штучным покрытием, например, черепичных. Специальные черепицы с отверстиями располагают через один ряд от конька.
Отдушины для верхней части крыши изготавливаются в виде аэраторов, щипцовой решетки или втяжного кровельного выхода. Коньковые аэраторы и скатные выходы можно купить вместе с материалом для крыши.
Продухи – это единственный способ вентиляции чердака без слуховых окон.
Вентиляция вальмовой кровли дома
Если подшивка уже смонтирована и выполнена без зазоров, то следует установить решетки через 1 метр по всему периметру вальмовой кровли. Верхние отверстия для выхода воздуха делаются ближе к коньку кровли. Если кровля у деревянного дома двускатная, то можно в верхней части холодного треугольника самостоятельно сделать вентиляционные отверстия с противоположных сторон фронтонов.
Для гибкой черепицы на вальмовой кровле можно установить черепашку (проветриваемый конек). Для керамической черепицы устанавливают кровельный вентиль — смотрите видео в конце статьи. Шифер и его аналоги можно проветривать через обычный конек благодаря волнам кровельного материала. Металлочерепица и профнастил вентилируется через уплотнитель конька.
Материалы и инструменты для монтажа
Однако по желанию можно использовать и трубы из оцинковки, алюминия, нержавейки, полиэфира. По форме лучше выбрать диаметр сечения круглый, хотя некоторые предпочитают прямоугольный вид воздуховода. Набор инструментов, которые понадобятся при монтаже наружной части вентиляционного канала. Если же говорить в общем, то под рукой должны быть:
- резиновые прокладки;
- силикон;
- узел прохода с клапаном или без;
- отвертка;
- саморезы кровельные;
- фломастер;
- изоляция для труб;
- электроножницы по металлу;
- дрель;
- лобзик
Указанный «арсенал», к примеру, точно удовлетворит потребности при обустройстве кровли из металлочерепицы.
Герметизация
Герметизация стыков крыши с кирпичной дымовой трубой — процесс ответственный и сложный.
В результате разницы температур рабочей трубы и температуры воздуха при горении в ней образуется конденсат, который является причиной разрушения
Поэтому очень важно утеплить выступающую часть трубы отделочными материалами, учитывая в выборе их устойчивость и внешний вид
Сначала утепление выполняется посредством клинкерного кирпича. Можно замазать трубу штукатуркой или обшивать цементно-волокнистыми плитами. Эстетично будет выглядеть отделка профнастилом таким же, которым покрыта крыша.
Для герметизации зазоров между трубой и настилом крыши применяют цементный воротник с повышенным коэффициентом влагостойкости с последующей организацией воротника. Для цементирования щели обустраивают каркас из металлопрофиля. Декоративный воротник из листовой стали надевают с последующим креплением.
На круглую трубу можно надеть резиновый уплотнитель на клее. В зазор заливают цементный раствор и дают просохнуть сутки. Организовывают металлический козырек для отвода воды с последующим креплением саморезами.
Здесь есть важные нюансы:
Пожаробезопасность
Деревянная стропильная система и некоторые слои кровельного пирога (гидроизоляция, пароизоляция) не выдерживают нагрева и могут воспламениться либо оплавиться. Безопасность элементов системы, не отличающихся огнестойкостью, обеспечивается за счет монтажа специального короба по периметру отверстия в кровле.
Нарушение правил безопасности
Короб монтируют из деревянного бруска, он должен располагаться вровень с обрешеткой, с внешней стороны крыши. По периметру короба с внешней стороны закрепляются края парогидроизоляции – ковра из рубероида или иного гидроизоляционного материала, а также края пароизоляционной мембраны со стороны помещения, если речь идет об утепленной кровле. В обоих случаях делают крестообразный надрез полотнища и подворачивают внутрь треугольные фрагменты материала. Для крепления используются гвозди с широкими шляпками или скобы, а герметик или клеевая лента позволяют добиться герметичности примыкания материалов по периметру деревянного короба.
Проход через крышу печной трубы предусматривает термоизоляцию дымохода базальтовой ватой или другими негорючими материалами. По возможности между слоем утеплителя и самим дымоходом оставляют воздушный зазор шириной 5–7 см.
Изоляция короба базальтовой ватой
Если монтаж дымохода предусматривает использование специального элемента – проходки, при его выборе в первую очередь убедитесь, что элемент выполнен из материала, устойчивого к температурным перепадам.
Виды вентканалов для кровли
На сегодняшний день ассортимент вентиляционных систем довольно широк, и среди них существуют такие, как:
- с клапаном и без него;
- с тепловой изоляцией и неизолированные;
- с контроллером, который и регулирует открытие и закрытие клапанов.
Системы, которые нужно регулировать вручную, в большинстве случаев используются в тех моментах, когда нет необходимости в частом изменении вентиляционных режимов. В такую вентиляцию включается трос, контроллер, особый тип полотна и противовес.
Клапан контролируется механизмом, работающим на электрической основе с принципом работы в один оборот. Именно он контролирует клапан, который делается из нержавеющей стали, толщиной до 0.08 см.
Особенности вывода труб для вентиляции на крышу
Основная задача вентиляционной системы — это создание и поддерживание оптимального микроклимата в доме. Воздух в вентилируемых помещениях обязательно должен соответствовать санитарно-гигиеническим нормам. Воздух не должен быть слишком влажным, загрязнённым пылью и опасными веществами.
Монтаж вентиляционной конструкции выполняется довольно легко, однако, перед установкой обязательным пунктом является создание проекта. Он должен включать в себя план, который учитывает, какие именно элементы будут использованы при монтаже и места их размещения.
Установка вентиляционных деталей должна соответствовать строительным нормам и правилам (СНиП) и выполняться с учётом всех пунктов безопасности. Помимо этого, правильное расположение вентиляционных труб позволяет получить максимально продуктивную вентиляцию. Очень важным моментом является расположение вентиляционной трубы на крыше. Её вывод осуществляется от основного оборудования или от стены. Количество комплектующих деталей может быть разным. Это зависит от конкретного случая и от плана будущей конструкции.
Вывод вентиляционной трубы через крышу выполняют для:
- притока кислорода в дом;
- монтажа фановой части канализационного стояка;
- циркуляции воздуха на чердаке.
Выбор места для трубы при установке на крышу обязательно должен выполняться таким образом, чтобы ничто не мешало удалению загрязненного воздуха. Высота и диаметр таких изделий определяется с учётом их эксплуатационных особенностей.
Высота и диаметр трубы зависят от типа вентиляции, объема помещения и прочих факторов
Для скатного типа кровли правильным решением будет установка вентиляционной конструкции неподалёку от конька. Такое размещение не требует дополнительной фиксации воздуховода.
