Установка сифона на кухне: как собрать сифон для мойки и раковины

Шаг 1. Демонтаж старого сифона

Перед тем как установить новый сифон для кухни нужно снять старый. Для этого возьмите крепкую отвертку и открутите винт в центре решетки в сливном отверстии как показано на фото справа. Обязательно поставьте тазик под сифоном. Когда сифон снимется, начисто протрите сливное отверстие.

Гайка и винт сливной решетки часто со временем прикипают друг к другу, а потому очень сложно откручиваются. Если вы никак не можете раскрутить винт, то нужно отсоединить нижнюю часть сифона, оставив один патрубок, а затем попробовать покрутить, чтобы помочь гайке и винту освободиться. Чаще всего этих манипуляций бывает достаточно.

Сифоны – виды и особенности

Что такое сифон

Перед тем как выбирать сифон, нужно прояснить такие вопросы:

Место установки сифона.
Какое количество воды должен будет пропускать сифон.

Если в доме есть канализация, там, наверняка, есть и довольно сложная система труб. С помощью этой системы грязная вода отводится в канализацию. Между мойкой и канализацией в качестве посредника выступает сифон – что такое и как его выбрать, мы и попытаемся разобраться.

Виды сифонов в зависимости от места использования:

Сифон для ванной составлен из двух труб – это труба слива и труба перелива. Перед самым водяным затвором они соединяются в одну трубу, по ней вода и уходит в канализацию. В стене ванной имеется отверстие, которое называется «перелив» – оно служит для того чтобы вода не лилась через верх. Сифон не должен быть сплошным, чтобы легко было его регулировать. Сейчас в продаже имеется огромное множество самых различных ванн, и отверстия в них расположены так же по-разному. Без возможности отрегулировать сифон здесь не обойтись. Есть и такая полезная вещь, как сифон с автоматическим сливом. По желанию заглушку слива можно закрыть, чтобы ванна наполнилась водой, или открыть – тогда вода уходит. На стене ванной комнаты монтируется только смеситель – с целью регулировки температуры воды. Сама вода подается через отверстие перелива. От смесителя к сифону в этом случае идет специальная трубка.
Сифон для ванной

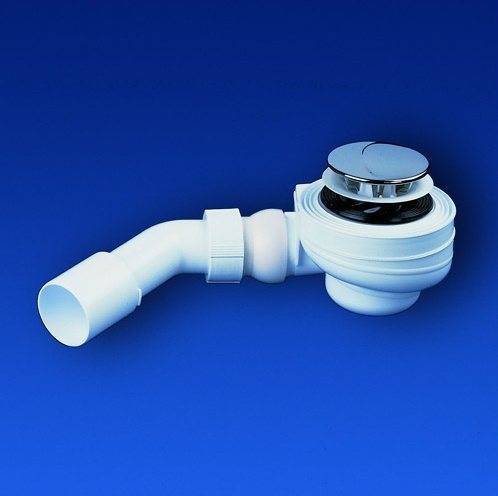

Сифон для душевого поддона должен хорошо обеспечивать слив воды. Его называют и по-другому – трап. Устанавливают его в поддон душевой кабины или попросту монтируют в пол. Чем меньшей будет высота трапа, тем лучше; высота варьируется от 8 до 20 см. При желании можно обойтись и без поддона и без душевой кабины – тогда вам понадобится специальный трап, который можно монтировать в пол. Труба и трап скроются под плиткой, что чрезвычайно удобно. В ванной, на балконе, в гараже возможна установка такого трапа – в особенности, если имеет место система «теплый пол». Трап также поможет ликвидировать талую и дождевую воду.

Сифон для умывальника:

Сифон трубный. Труба, изогнутая в форме буквы S или U. В случае скапливания в колене мусора, в нижней части сифона можно просто открыть отверстие и вычистить трубу.
Гофрированный сифон. Такую модель можно разместить под раковиной как угодно, при этом расположение канализационных труб никак не помешает. Сделан сифон из складчатой трубки, а у самого выпускного отверстия раковины на нем есть соединительный узел. Однако гофрированный сифон не является лучшим. Особенности материала, из которого изготовлена труба, не позволят сливать в раковину кипяток, кроме того, очень нежелательно устанавливать его в помещении, которое в холодное время года не будет отапливаться.
Бутылочный сифон. Эта конструкция довольно жесткая, а по форме напоминает бутылку. На ее дне оседают все предметы, которые были смыты в раковину – это очень удобно, потому что «предмет» может быть и золотым обручальным кольцом. Нижняя часть откручивается, и пропажа легко извлекается.
Сифон в коробке. Устанавливают его в том случае, если почему-то мешает сифон под раковиной. Он удобно убирается в отверстие в стене, а сливное отверстие раковины соединено с сифоном тонкой трубой, длина которой может регулироваться.

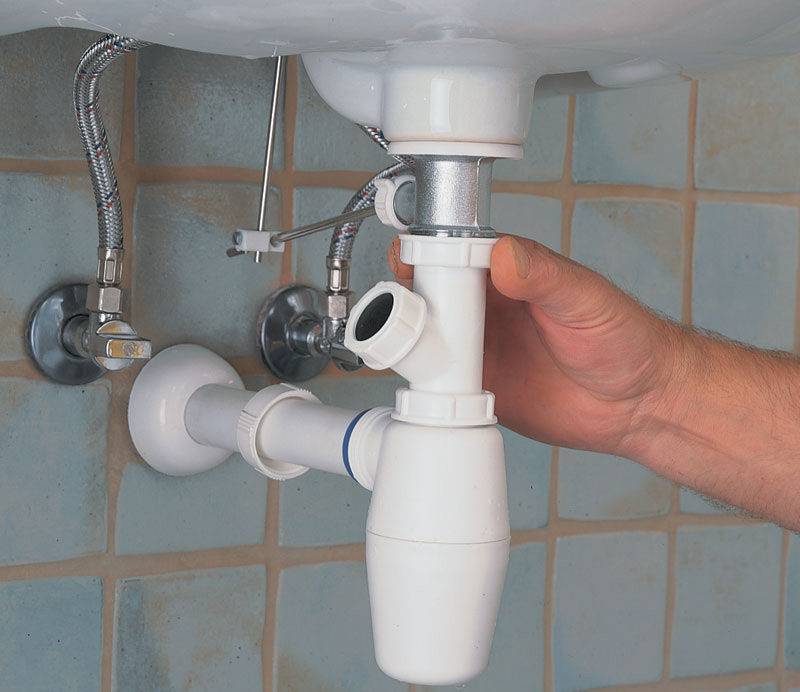

Бутылочный сифон для раковины

Сифоны для посудомоечной или стиральной машины. Это и есть сифоны в коробке. Коробку укрепляют на стене в любом месте, и под декоративную крышку снизу подводится слив. С эстетической точки зрения такой вариант наиболее выигрышный. Разработана и совмещенная вариация – когда сифон для кухонной мойки или раковины имеет еще и дополнительный отвод – для стиральной машины.

Схема сифона для стиральной и посудомоечной машины

Сифоны для кухни. Разветвленный сифон – что это за разновидность? Между прочим, он наиболее удобен для современной кухни. Число его веток определяется в зависимости от числа сливов. Можно использовать его одновременно для посудомоечной и стиральной машин, а также для моек, что особенно актуально при мойках с двумя-тремя отделениями. Если мойка стальная или пластиковая, можно выбрать сифон с переливом и заглушкой с автоматическим открытием.

Хромированный сифон для кухни

Соединение с канализацией

Сбоку на основе имеется другое отверстие, на которое монтируется соединительная трубка для канализации. От типа трубки будет напрямую зависеть степень сложности ее соединения. Гладкие трубки чаще бывают сборными и ее части крепятся друг к другу при помощи фитингов и дополнительных прокладок. Кроме того, их производитель часто делают большими с запасом длины. Поэтому их часто приходится обрезать при помощи ножовки или болгарки, предварительно отмерив необходимую длину. Не стоит забывать, что некоторые трубки могут иметь взаимно вставную конструкцию, за счет которой расстояние между соединительными узлами может регулироваться.

Установить сифон на кухне можно своими руками, это не составит особого труда

Гофрированные трубки гораздо проще в монтаже. Их редко приходится обрезать, а регулировать их длину можно при помощи обычной сборки-растяжения трубок по принципу гармошки. Но при выборе сифона не стоит забывать, что такие трубки чаще подвергаются засорам ввиду их конструкции, в особенности при использовании на кухне.

Трубка соединяется с сифоном при помощи фитинга с прокладками по принципу, описанному выше, а ее соединение с входным отверстием канализации производят при помощи резинового переходника – прокладки. Чаще всего он вставляется внутрь отверстия, а в его внутренний диаметр устанавливают соединительную трубку.

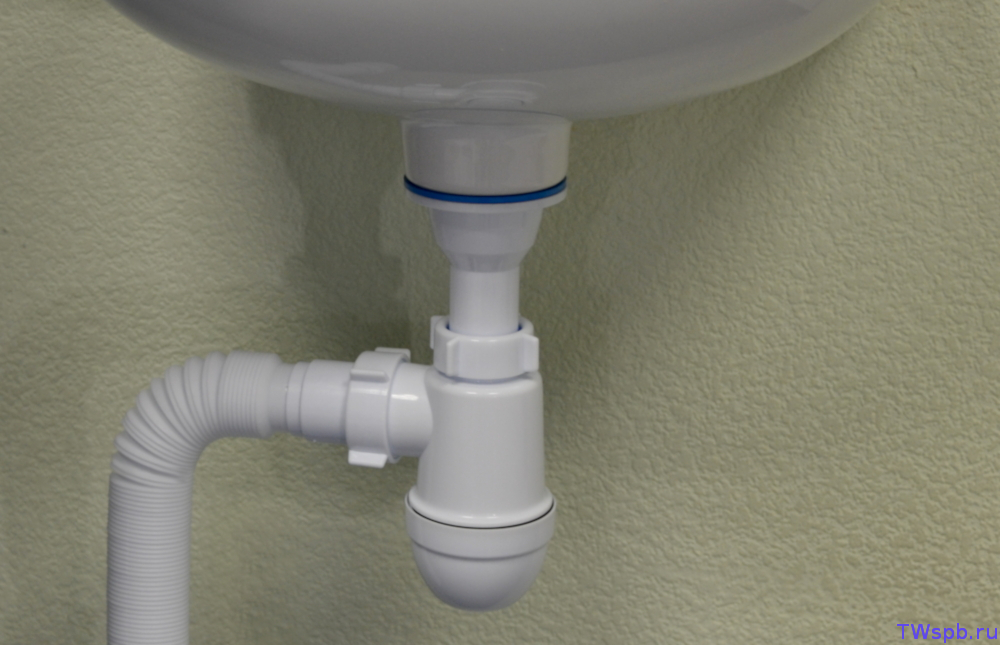

Подключение бутылочного сифона к канализации при помощи гофрированной трубки

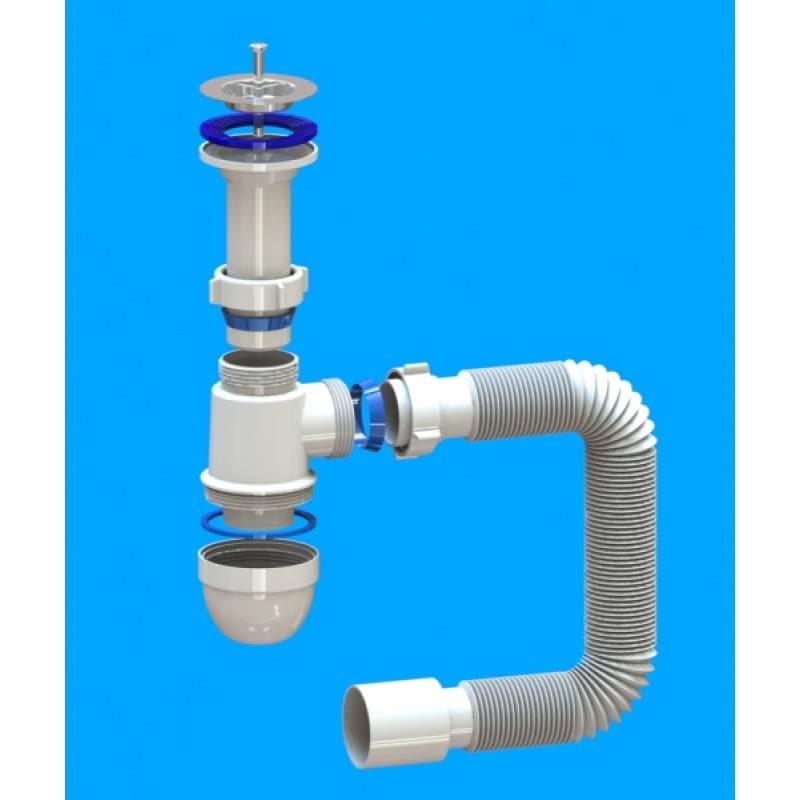

Комплектация сифона на примере пластикового устройства

Чтобы понять, как правильно собрать гидрораспределитель, стоит рассмотреть его составляющие. Обычно в комплект входят:

болото (тело);
коллектор (выходной);
резиновые прокладки и заглушки;
гайки диаметром 32 мм из пластика;
конические резиновые манжеты (32 мм);
зажимной винт;
внешняя накладка на мойку с сеткой;
переливная труба.

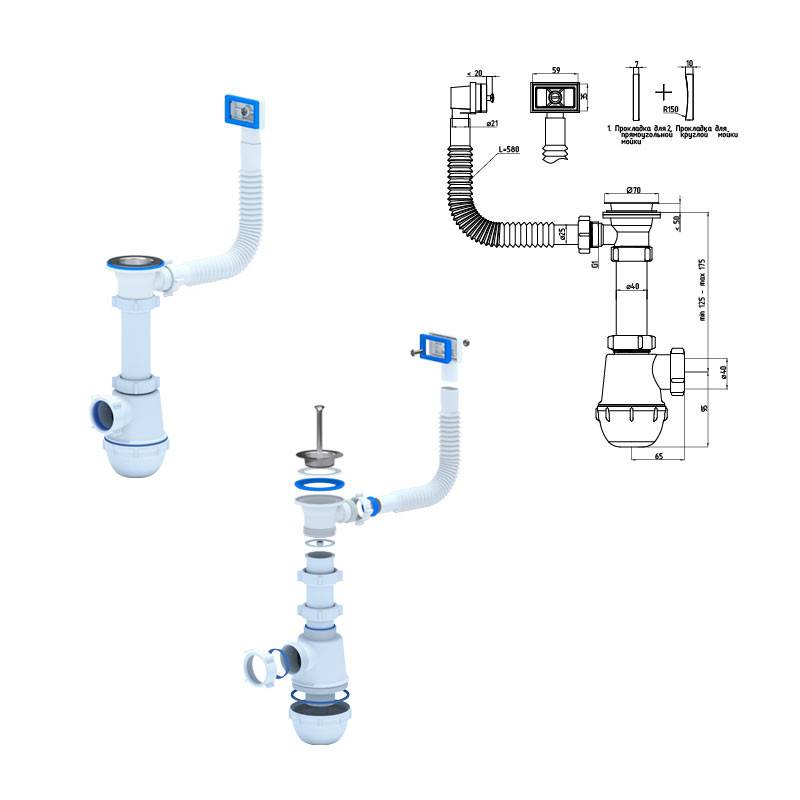

Сифонный комплект с функцией перелива

Резиновые прокладки, входящие в комплект, должны быть прочными и надежными. Если их толщина меньше 3-5 мм, стоит купить отдельный доводчик. Кроме того, необходимо приобрести переходник на канализационную трубу, если выход сифона имеет диаметр менее 50 мм.

Виды и строение сливного устройства

Сифон – это пластиковая (реже металлическая) сантехническая конструкция, которая задерживает, а затем выводит по трубам в слив воду и мусор. Для кухонной раковины используют бутылочные и коленные модели. Это сборные конструкции, которые можно монтировать без применения дополнительного инструмента.

Самая простая в эксплуатации – коленная конструкция. Такую систему легко монтировать, разбирать, менять детали, чистить. Труба в ней изогнута в виде английских букв U или S, что позволяет экономить место под мойкой.

Устройство с гофрированным шлангом может принимать разные положения. Это позволяет монтировать сифон практически в любом месте. Его монтаж может осуществить даже неподготовленный человек. Единственный недостаток системы с гофрированным сливом – быстрый засор шланга.

Основные разновидности

По своей конструкции все сифоны, применяемые для кухонных моек, можно разделить на несколько видов:

Бутылочный. Это жесткая конструкция, которую снизу можно открутить. Благодаря этому устройство быстро и легко можно прочистить. В нижней съемной части задерживается не только мусор, но и случайно упавшие в мойку украшения или какие-то твердые предметы. К «бутылке» может быть подсоединен гофрированный или жесткий сливной трубопровод. Внутри корпуса постоянно находится вода, чем обеспечивается водяной затвор.
Гофрированный. По сути, это гибкая труба, изогнутая в определенном месте и зафиксированная хомутом. Изгиб предназначен для создания гидрозатвора. Оставшаяся часть сифона может свободно изгибаться в нужную сторону. Сифон гофрированный для мойки имеет существенный недостаток, выраженный в шероховатости его внутренней поверхности, на которой задерживается мусор. Из-за этого конструкцию часто приходится снимать и чистить.
Трубный. Это жесткая, изогнутая в виде буквы «S» труба, которая занимает достаточно мало места.
Плоский. Это обычный сифон, все элементы которого расположены в горизонтальной плоскости. Используется в случаях, когда под мойкой наблюдается дефицит свободного места.
Скрытый. Это может быть устройство любой конструкции, которое скрыто в стене или в каком-либо коробе.
С переливом. Дополнительным элементом в конструкции является жесткий переливной трубопровод, соединяющий верхнюю часть мойки со сливным шлангом.
Сифон для мойки с разрывом струи. Он отличается от обычного сифона наличием небольшого просвета (2-3 см) между выпускным и приемным водными отверстиями. Таким образом, пресекается путь проникновения микробов по направлению из канализационной трубы в мойку. Такие изделия часто можно встретить в заведениях общепита.

Как установить сифон на мойку с переливом на кухне

Схема установки стиральной системы с переливом немного сложнее. В этом случае в верхней части чаши предусмотрено отверстие с гидрораспределителем, в которое стекает вода при переливе. Такая система используется со всеми типами систем. Избыток воды отводится через специальную трубу в корпус фляги или в изогнутую трубу или гофрированный шланг, в зависимости от конструкции, с которой мы имеем дело

При покупке важно учитывать длину трубы – ее должно хватить, чтобы дотянуться от гидрораспределителя до сливного отверстия. Если он окажется слишком длинным, не факт, что скрыть излишки будет просто

Продавцы помогут подобрать нужную длину по размеру пучка. В их помощи нет необходимости, если вы покупаете сборную телескопическую трубу или гофрошланг.

Клапан оснащен прокладками, но поверхность перед сборкой должна быть тщательно очищена и обезжирена. Крепление осуществляется прижимной гайкой.

Подключение к раковине

Для обустройства подключения раковины на кухне и ее последующей комфортной эксплуатации рекомендуется использовать изделия с отверстием для слива в 3,2 см диаметром. Именно такие параметры отверстия считаются наиболее удобными и при этом компактными, кроме того, данный параметр обеспечивает простоту монтажа сифона для различных моек, а также легкость в последующей эксплуатации.

Прежде чем браться за монтаж изделия, следует первым делом познакомиться с его устройством. Любой сифон для подключения моек в кухне – это изделие, состоящее из таких составных частей, как:

патрубок пропускной пластиковый, укомплектованный металлической вставкой;
прокладка для патрубка, изготовленная из латекса;
гайки с диаметром в 3,2 см из пластика;
манжет-юбка из эластичного и мягкого пластика, с отверстием в ней 3,2 см диаметром;
затяжной винт, созданный из стали;
накладка для сливной части, также из стали;
корпус изделия, называемый бутылкой;
нижняя пробка;
прокладка из резины в форме кольца;
пробка для запирания слива, накладная.

В процессе монтажа сифонов такого рода на мойку или умывальник следует максимальное внимание уделять такому параметру, как герметичность каждого соединения конструкции

Выбор сифона для кухонной мойки

Рано или поздно приходится решать вопрос о покупке сифона или его замене. Старая модель может сломаться, или необходима замена мойки на более современную. Новая мойка по своей конструкции может потребовать другую конфигурацию слива. Современные производители предлагают различные виды сифонов.

На рынке предлагается большое количество различных сливов, но их можно разнести в три принципиально разные категории:

Бутылочные. Некоторое количество воды собирается в специальном стакане, образуя гидрозатвор.
Коленные. Вода собирается в трубе, которая имеет форму колена.
Трубные. Без гидропробки.

Коленные сливы тоже делятся на виды:

Жесткие.
Гофрированные.

В некоторых случаях применяют гибридные варианты.

Особняком стоят классы плоских сифонов и двойных. Плоские устанавливаются под низко сидящие ванные или душевые кабинки. Плоские конструкции используются при монтаже сдвоенных раковин. На кухню обычно устанавливают модель бутылочного типа. Когда свободное место ограничено, то рационально использование коленных типов. Например, U-образные или S-образные.

Таким образом, перед установкой системы слива нужно выяснить, какая модель лучше всего подходит под конкретные условия.

Перечень моментов, на которые следует обратить внимание при установке сифона на кухне:

Диаметры отверстия в раковине и защитной решетки слива обязательно должны быть равны.
Если нужно подключить к сливу дополнительное устройство, стиральную машину или посудомоечный комбайн, то необходимо заранее позаботиться о приобретении дополнительного узла для присоединения еще одного сливного шланга.
Высота раковины или ванной должна соответствовать высоте сифона.
Следует обратить внимание на канализационное отверстие. Его диаметр должен совпадать с диаметром выходной трубы слива

Если диаметр сливного патрубка меньше отверстия канализации, то нужно приобрести специальный переходник. Его поперечное сечение не должно превышать канализационное.
Если сливной фильтр расположен открыто и хорошо просматривается, то имеет смысл позаботиться о хромированном узле. Для эстетики. В случае если узел закрыт, находится в кухонной тумбе, то материал не важен. Пластиковый фильтр легче мыть и чистить, чем металлический.
Стоимость изделия. В этом случае цена зависит от внешнего вида. Функционально сливные системы не сильно отличаются друг от друга. Срок службы не зависит от цены. Пластиковые сливы тоже могут служить достаточно долго.

Виды сифонов для моек и раковин

Сифоны для раковин умывальников и кухонных моек могут быть:

трубными;
гофрированными;
бутылочными;
коробчатыми.

В первом случае сифон выглядит как трубка, изогнутая в S-образную или U-образную форму. В нижней части конструкции имеется отверстие, которое облегчает обслуживание сантехнического устройства.

Если отверстия (ревизии) нет, то для прочищения демонтируется вся труба.

Виды сифонов для умывальников, наиболее часто выбираемых потребителями для отвода бытовых стоков в систему канализации жилого объекта

Гофрированный сифон для раковины

Гофросифон рекомендуется использовать для подсоединения раковин в ванной комнате к системе канализации.

Для кухонных моек лучше применять трубные с ревизией и бутылочные сифоны, которые легко прочищаются от осевших загрязнений без демонтажа всего устройства.

Гофрированный сифон выигрывает у своих конкурентов по стоимости и простоте установки. Гофрированный сифон благодаря своей мобильности и способности растягиваться используется повсеместно.

Гофротрубка, достигающая в длину полутора метров, позволяет выполнять монтаж сифона в самых труднодоступных местах.

В комплект поставки гофросифона входит:

гофра с концевым патрубком диаметром 50 мм, который легко отрезается в случае, если впускное отверстие канализационной системы имеет 40-миллиметровый размер;
металлический слив;
комплект прокладок, используемых при установке металлического слива в специальное отверстие, предусмотренное в раковине;
длинный крепежный болт, вкручивающийся в горловину слива, а именно в резьбовое отверстие переходника сифона;
хомут-стяжка, позволяющий зафиксировать изогнутое положение гофрированной трубки для создания гидрозатвора.

Бутылочный сифон: удобная конструкция

Производители выпускают множество моделей сифонов бутылочного типа. Отличаются изделия объемными размерами и формой колбы, откручивающейся снизу.

Эту колбу называют еще стаканом или отстойником, потому что в ней оседает большая часть загрязнений, не растворяемых в воде, которые впоследствии удаляются при чистке и промывке сифона.

Сетчатые решетки, устанавливаемые дополнительно на сливное отверстие раковины, снижают количество загрязнений, попадающих в тело сифона. Частота прочистки отстойника зависит от эффективной работы сетчатого фильтра.

Сифоны в коробках для ванных с эксклюзивными интерьерами

В ванных комнатах с изысканным дизайном интерьера используют специальные сифоны, которые маскируют в коробки или в фальш-стены. При этом преследуется одна цель: скрыть все детали сифона, чтобы они не портили элитный вид ванной.

Монтаж сифонов в коробках проводится особым образом. В отверстие, имеющееся в фальш-стене, заводится отвод, а все остальные детали сифона скрывают за стенкой-коробом.

Разветвленные модели сифонов

Разветвленные модели сифонов устанавливают на мойках с двумя отделами, подсоединяющимися к разным отводам.

Также такие сантехнические устройства используют для одновременного подключения раковины и стиральной машины к системе канализации.

Сборка такого изделия проводится аналогичным способом, лишь дополняется несколькими операциями, связанными с монтажом дополнительного слива.

На кухнях к разветвленным сифонам подключают еще и посудомоечные машины, снижая тем самым количество используемой сантехнической арматуры.

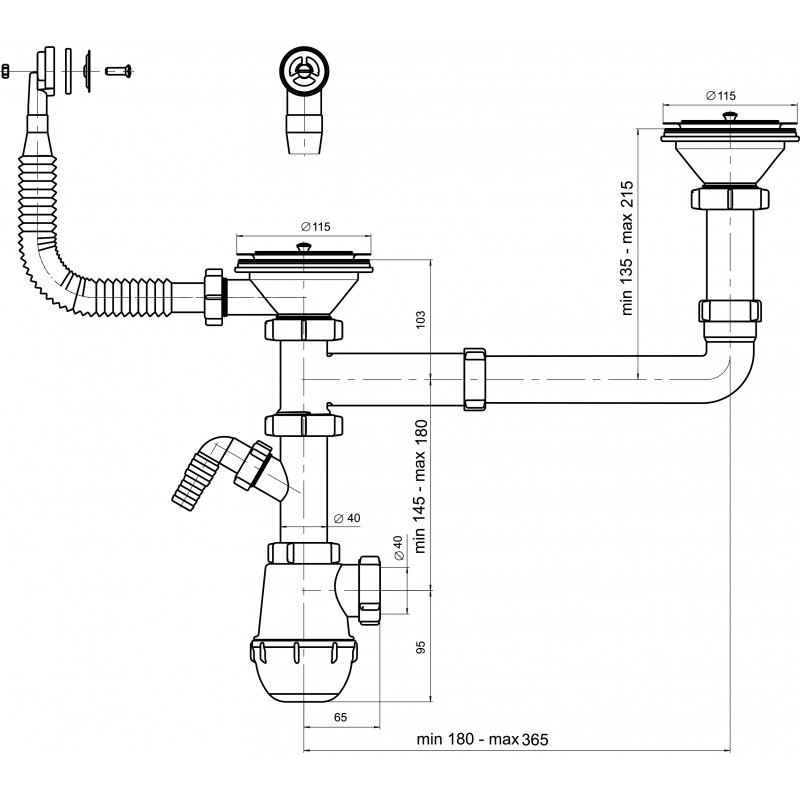

Модель разветвленного сифона из ПВХ, монтируемого под двухсекционные кухонные мойки или под рядом стоящие раковины в ванной комнате

Подготовительный этап перед сборкой сифона

Помимо самого сифона в полной комплектации необходимо иметь: переходную манжету, силиконовый герметик и ленту ФУМ (изоляционная лента). Из инструментов обязательно нужна плоская отвертка, а также не будет лишним канцелярский нож. Если у вас дома нет вышеперечисленных предметов, позаботьтесь об их покупке заранее перед тем, как приступать к сборке сифона. Приобрести их можно в тех же магазинах, что и сам сифон.

После покупки сифона необходимо разобраться в его комплектации, чтобы понимать, о каких деталях идет речь в инструкции. Обычно вместе с комплектом деталей в упаковке присутствует инструкция с подробной схемой и названиями деталей. Если ее в комплекте нет, озадачите продавца, возможно, она просто выпала.

Как уже писалось выше, наиболее подходящим вариантом для кухонной раковины является бутылочный сифон. Разберем подробнее его комплектацию. Итак, какие же детали имеются в бутылочном виде сифона с переливом?

Верхняя часть – выпуск. Включает в себя: сетку, болт, основание. Прикручивается к самой мойке.
Горловина с широкой гайкой, которой крепится к выпуску.
Шланг переливной. Прикрепляется к выпуску с помощью пластиковой гайки.
Металлический болт (крепление переливной сетки). Вкручивается в чашу мойки.
Корпус сифона, в который устанавливается горловина сифона с помощью конусного уплотнителя.
Отводящий патрубок, который соединяет слив с канализационной системой. Он прикрепляется к корпусу сифона с помощью широкой пластиковой гайки.
Набор резиновых прокладок и манжет для сборки.

Основные правила выбора

Чтобы обеспечить эффективное удаление использованной воды на кухне, необходимо правильно подобрать сифон. Для этого учтите следующие рекомендации:

Вы должны купить набор немедленно. Он, помимо сифона, должен содержать все необходимые компоненты для подключения к канализации. Если детали приобретаются отдельно, есть вероятность, что из них не получится собрать единую конструкцию.
Необходимо заранее измерить свободное пространство под мойкой. Если она минимальна, следует отдать предпочтение короткому сифону.
При закрытой установке нет необходимости покупать дорогой дизайнерский сифон. Лучше купить менее красивый товар хорошего качества, но по более низкой цене. Ведь его никто не увидит, и интерьер кухни он не испортит.
При открытом сифоне раковины есть смысл купить изделие в декоративном исполнении.

К каждому устройству всегда прилагается инструкция по эксплуатации – ее необходимо внимательно изучить перед установкой

Также необходимо обратить внимание на отсутствие повреждений сифона, качество резьбы, уплотнительных элементов и заглушек

Установка сифона для мини-раковины

Мини-раковины устанавливаются часто. Связано это не только с малыми размерами ванной или туалета. Помимо отменной функциональности, они элегантны и изящны, хорошо вписываются в дизайн помещения и не загромождают пространства. Естественно, следует выбирать только маленькие сифоны для таких раковин, чтобы не испортить общее эстетическое впечатление. Выбирая подходящее устройство, руководствуются общими соображениями в отношении качества изделия. Исключением, естественно, являются изначальные требования к размерам. Сборка и подключение такой конструкции не имеет никаких технологических особенностей.

Сифоны для раковин – простые устройства, незаметно и надежно обслуживающие человеческие бытовые потребности. Они не отличаются сложностью конструкции, не требуют особых познаний и специальных инструментов для сборки и установки. При этом могут работать безукоризненно, не нуждаясь в особенном уходе. Чтобы они работали, оправдывая наши ожидания, следует ответственно подойти к выбору необходимого типа изделия. И проследить, чтобы не нарушались несложные правила сборки, установки, обслуживания и эксплуатации.

https://youtube.com/watch?v=Bf16DwRcPpo

Несколько простых советов

Эксплуатация самотечной канализации требует соблюдения определенных правил.

Задаваясь вопросом, как установить сифон на кухне, следует обратить внимание на некоторые нюансы, хорошо известные профессионалам:

гибкий сливной шланг, ведущий от сифона к канализационной трубе, устанавливается максимально коротким, без лишних изгибов;
уклон канализационного ложа диаметром 50 мм может быть не менее 0,03, то есть 30 мм на погонный метр трубы, что обеспечит нормальный сток воды в системе;
при подсоединении сливных шлангов от бытовых приборов к сифону их также необходимо крепить к соответствующим трубам с помощью хомутов

Эта мера предосторожности предотвратит неожиданный обрыв шланга в результате повышения давления в нем, создаваемого в дренажной системе рабочего оборудования.. В заключение остается добавить, что правильный уход и регулярная профилактическая очистка сифона от скопившихся загрязнений значительно продлит срок его службы и устранит дискомфорт при пользовании кухонной мойкой

В заключение остается добавить, что правильный уход и регулярная профилактическая очистка сифона от скопившихся загрязнений значительно продлит срок его службы и устранит дискомфорт при пользовании кухонной мойкой.

Подведем итог

Сборка сифона для мойки, умывальника, душевой кабины или ванны не занимает много времени и не требует специальных навыков. Однако существует ряд нюансов, о которых следует знать и учитывать их, чтобы не пришлось выполнять двойную работу, переделывая что-то. Надо все учесть, чтобы в скором времени не понадобилось менять совсем новое устройство на более функциональную модель, потому что вы забыли учесть, что рядом вы поставите стиральную машину и ее тоже нужно будет подключить к канализации через сифон.

Если же вы новичок в сантехнике и занимаетесь монтажом сифона впервые, инструкция производителя к изделию в чем-то может оказаться непонятной

Имея лишь схематическое описание последовательности сборки и монтажа устройства, она не несет важной информации и советов, которые помогут избежать ошибок и уберечь вашу кухню от протекания канализационного узла
