Установка проточного водонагревателя своими руками: пошаговый инструктаж

Правила безопасности

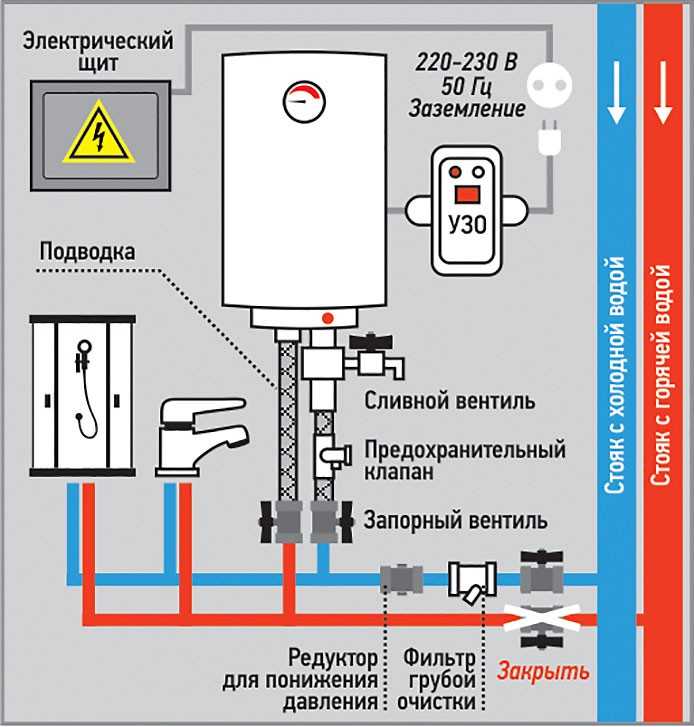

Сразу после установки бойлера рекомендуется установить УЗО мокрой группы электропроводки. Это специальное устройство, которое может спасти вам жизнь в случае пробоя электрического тока через ТЭН на воду и через воду на вас или на членов вашей семьи.

Внимание! В комплекте бойлера может не идти шнур с вилкой, это нормальная ситуация! Такие приборы запитываются к сети на-прямую. Это косвенно сделано для того, чтобы подключением вашего бойлера занимался электрик, который параллельно оценит пропускную способность вашей проводки и сделает вывод, предназначена ли она вообще для таких нагрузок!

Рассмотрим типы водонагревателей

Водонагреватели для квартир и частных домов различают по типу энергоносителя – это электрические и газовые приборы. Электрооборудование может быть накопительного и проточного действия, в то время газовые модели работают только, как проточные устройства. Нагреватели по своей форме бывают вертикальными и горизонтальными, напольными и настенными. Чтобы правильно подключить нагревательное оборудование с баком нужного объёма, рекомендуется воспользоваться нижеследующей таблицей.

Прежде чем остановить свой выбор на той или иной модели водонагревательного оборудования, надо иметь представление, как работают аппараты разного типа.

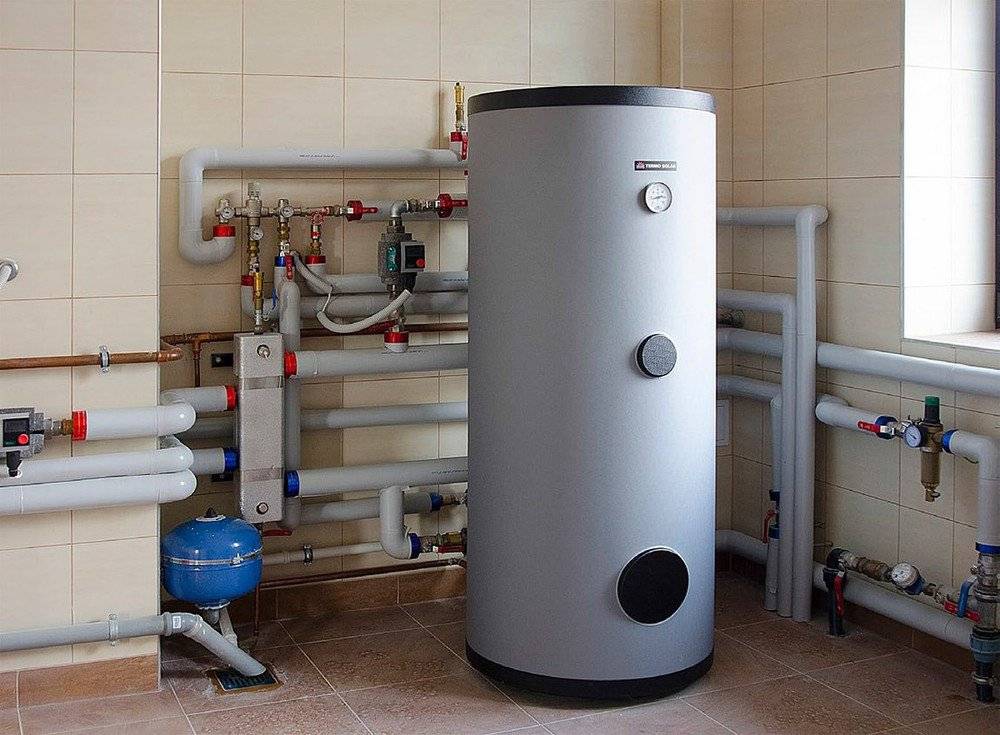

Аппараты косвенного нагрева

Нагреватели косвенного нагрева работают от теплоносителя из отопительной сети, который проходит через бак по спиральному нагревательному элементу. Он изготавливается в большинстве случаев из меди, имеющей высокую теплопроводность.

Теплоноситель в этот момент имеет максимальную температуру, поскольку в этот контур он попадает непосредственно от котла. Температура воды в таком водонагревателе в большинстве случаев не превышает 80 градусов. Во время интенсивного использования горячей воды она может снижать в момент подкачки для пополнения уровня в бойлере.

Кроме того, в любой отопительной системе, желательна установка резервной тепловой установки на альтернативном виде топлива. Обычно это котел меньшей мощности.

Его и можно переключить на водонагреватель по отдельному контуру. Водопроводная и отопительная система при этом несколько усложняется, но не настолько, чтобы подключение водонагревателя своими руками стало невозможным.

Косвенный нагрев применяется, как резервная система горячего водоснабжения во время отопительного сезона.

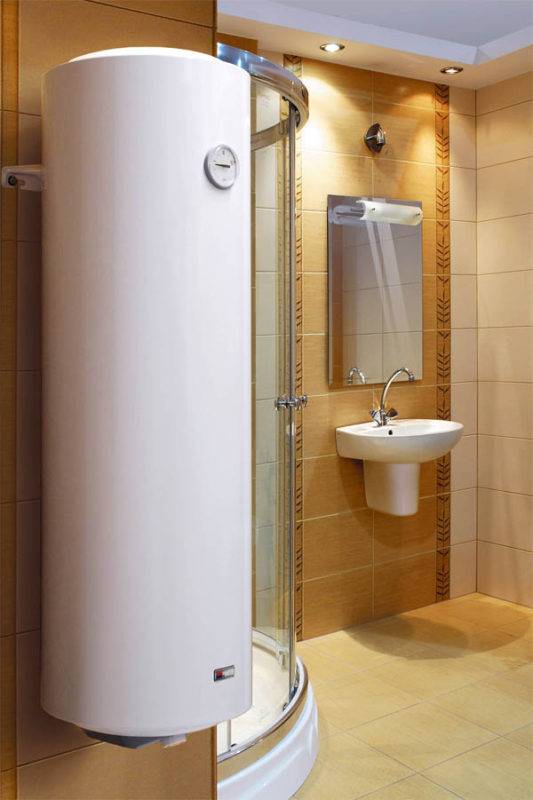

Накопительные водонагреватели

Название говорит о том, что бойлер накопительного типа обладает ёмкостью, в которой накапливается определённый объём горячей воды, необходимый для удовлетворения нужд всех проживающих в квартире или доме.

В баке установлен термостат, который управляет ТЭНами, поддерживая постоянную температуру рабочего объёма воды (около 70С.). Например, для семьи из 5 человек достаточно установить накопительный водонагреватель с баком 50 литров. Есть модели объёмом 150 литров.

К плюсам следует отнести то, что накопители обладают большим запасом производительности. Большие баки способны поставлять горячую воду одновременно для умывальников, душевых установок и ванных, также для кухонных моек в течение всего времени подключения.

Единственным недостатком таких агрегатов является то, что после полного расхода рабочего объёма горячей воды приходится ждать полной заправки и нагрева в течение часа – полтора.

Проточные

Приборы снабжены небольшими ёмкостями. ТЭН проточного нагревателя включается в момент открытия крана. Быстрый нагрев происходит за счёт протока жидкости через раскалённую спираль. В отличие от накопительных аппаратов проточные модели из-за краткосрочности воздействия нагревательных элементов не могут нагревать воду до высоких значений температуры.

Клапан на кране регулирует восполнение уровня воды в баке по мере её расхода из централизованного водопровода или резервной ёмкости на приусадебном участке.

Несмотря на это, проточные нагреватели доказывают свою эффективность, как резервные мощности во время сезонных и аварийных отключений горячего водоснабжения. Они пользуются большим спросом у дачников, которые устанавливают их в душевых кабинах.

Газовые

Газовые колонки относятся к водонагревателям проточного действия. Их стали массово устанавливать в СССР в начале 60-хгодов прошлого века, когда в стране началось строительства многоэтажных газифицированных жилых домов. Нагрев в таких приборах осуществляется следующим образом — вода из водопровода поступает в спиральный водовод вокруг медного коробчатого экрана, внутри которого газ сгорает в горелках (колосниках).

В исходном положении газовый фитиль постоянно горит. При повороте крана, поступающая из водопровода вода открывает клапан, и газ начинает поступать в колосники, где загорается от фитиля. У разных моделей температура воды регулируется в ручном или автоматическом режиме. Но у всех при внезапном отключении водоснабжения автомат перекрывает поступление газа.

Инструкция по монтажу электрической модели

Характеристики

Тип водонагревательного устройства

Есть 3 типа водонагревателей: накопительный, проточный и наливной.

• Накопительный тип представляет собой бак, который имеет разный объем, и способен на длительный период сохранить высокую температуру. Накопительный бак является наилучшим вариантом, по мнению профессионалов и тип водонагревателя станет отличным помощником при таких критериях выбора:
  1. иметь доступ к горячей воде в нескольких точках водопровода;
  2. способность устройства хорошо работать при слабом напоре воды;
  3. диапазон нагрева воды от низкой до высокой температуры;
  4. на протяжении длительного времени сохранять высокую температуру;
  5. затрачивать минимальное количество электроэнергии.
• Проточный тип – это трубка с электрическим нагревателем внутри, через который проходит вода. Если нет необходимости в нагреве воды до высокой температуры, доступа к горячей воде в нескольких точках водопровода, тогда оптимальным вариантом станет проточный водонагреватели могут быть:
  1. напорными, предполагает подключение, непосредственно, к водопроводу. Это оптимальный принцип работы, так как может обеспечиваться подача воды на несколько мест водоразбора;
  2. безнапорными, имеет непрямое подключение к водопроводу. Для этого используется дополнительные приспособления в виде устройств, которыми снабжены проточные и накопительные баки. Данный принцип работы предполагает подачу воды лишь в одну точку водоразбора.
• Наливной тип – это емкость, в которую необходимо налить воду вручную. Нагрев воды осуществляется благодаря встроенному ТЭНу.

Способы нагрева воды

Есть 4 способа нагрева:

1. газовый – нагрев происходит от подачи газа;
2. электрический – это классический способ нагрева от сети;
3. косвенный — нагрев происходит от тепла, взятого от другого источника;
4. комбинированный – включает в себе электрический и косвенный способ нагрева.

Способ управления баком

Есть электронное и механическое управление. Отдавая предпочтение механическому способу, который осуществляется с помощью прокрутки ручки регулировки, вы получаете простоту и легкость в управлении. Устройство с электронным управлением предоставляет широкую функциональность в управлении.

Монтаж и способ подводки

Крепление производится 3 способами: вертикальным, горизонтальным и напольным.

• Вертикальная установка предполагает монтаж устройства в вертикальном положении. Это оптимальный способ установки, так как вертикальное расположение бака не уменьшает температуру воды.
• А горизонтальная установка, в свою очередь, из-за большой площади, смешивает холодную и горячую воду, тем самым понижая ее температуру.
• Напольный способ подходит для больших водонагревателей, так как иная установка попросту не выдержит большого веса.

Подводка может располагаться сбоку, сверху и снизу – в зависимости от размера, формы и способа установки водонагревателя.

Мощность нагревательного элемента

Время, затраченное на нагрев воды, напрямую зависит от мощности ТЭНа. Если для накопительного бака будет достаточно стандартной мощности в 1,5 или 2 кВт, то проточные устройства требуют от 3,5 до 30 кВт.

Стоит учесть, что выбрав накопительный бак, мощностью до 8 кВт, вы получите 3-4 литра горячей в 1 минуту.

Этого хватит лишь для принятия душа. Также важная составляющая – это проводка. Для устройств мощностью более чем 5 кВт, необходим отдельно выведенный к щитку кабель, с предохранителем.

Установка проточного водонагревателя

Проточные приборы могут быть различной конструкции и мощности, но их всех объединяет простота монтажа, они несколько проще накопительных агрегатов. Вода в них нагревается при прохождении через небольшое замкнутое пространство, в котором располагается нагревательный элемент. Очевидно, что процесс нагрева происходит за очень короткое время, для чего требуются мощные ТЭНы.

Проточный водонагреватель, как правило, малогабаритное оборудование подсоединяемое гибким шлангом к тройнику, который врезают в трубу холодной воды. Его подключают к ближайшей розетке 220 в.

Особенностью проточных водонагревателей является то, что их можно использовать только для одной точки, но есть конструкции, позволяющие запитывать несколько объектов одновременно, но они достаточно дороги и отличаются значительным потреблением электроэнергии. Размещаются в любых удобных местах: на стене над раковиной, ванной, кухонной мойкой или под ней, на потолке в душевой кабине.

Разумеется, можно установить проточные водонагреватели в нескольких точка. Но и в этом случае пользоваться ими можно будет только по очереди, в противном случае может не выдержать электросеть, подвергаемая значительным перегрузкам. Можно сделать вывод, что такое устройство применимо только для небольшой семьи, состоящей из двух-трех человек.

Пробное включение проточного водонагревателя проводится с целю выявления протечки в месте подсоединения к водопроводу.

ATMOR Basic Подключение и эксплуатация / Проточный водонагреватель / Если отключили горячую воду

Самый простой способ подключения к водопроводу предусмотрен для проточного нагревателя в виде крана.

Конструкций таких приборов множество и они имеют свои индивидуальные особенности. Поэтому при покупке нагревателя необходимо внимательно ознакомиться с правилами установки и скрупулезно их исполнять.

Настенные и другие навесные варианты проточных водонагревателей можно подключить к водопроводу с использованием стандартной гибкой трубки.

Проточный водонагреватель: подключение и использование

Установка водонагревателя. Водонагреватель проточный, установка и монтаж, Electrolux, Электролюкс.

Подключение проточного водонагревателя к электросети

Среди потребителей бытует мнение, что подключение водонагревателя к электропитанию заключается в том, чтобы воткнуть вилку в розетку. Однако нужно учитывать, что именно в этом устройстве происходит непосредственный контакт воды и электричества. Что может породить обстоятельства, приводящие к поражению человека электрическим током.

Имеют место несколько обстоятельств, на которые следует обращать внимание:

• выбор сечения электрического кабеля, который определяется потребляемой мощностью водонагревателя;
• подбор автоматического выключателя для сети питания водонагревателя;
• подбор розетки, если она используется.
• заземление.

При подключении нагревателя мощностью от 3,5 кВт следует использовать трехжильный провод сечением 3 мм2.

Подключение через розетку предусматривает установку изделия класса IP44. Это влагозащищенные устройства, предназначенные именно для установки в помещениях с высокой влажностью.

Автомат для подключения следует подбирать, исходя из потребляемой устройством мощности. Можно руководствоваться следующими соображениями:

• для приборов мощностью до 2-х кВт можно использовать автомат на 9 ампер;
• для устройств, потребляющих до 3,5 кВт подойдет автомат на 16 А;
• для более мощных агрегатов следует использовать прибор до 25 А.

Если мощность бойлера более 3,5 кВт, его надо подключать не через розетку, а только напрямую.

Все про водонагреватели. Выбор водонагревателя, принцип работы, установка, запуск.

Установка на стену

После выбора расположения начинают монтаж проточного водонагревателя. На стену наносится разметка с помощью уровня и карандаша.

Установка проточного водонагревателя начинается с того, что с него снимается верхняя крышка. Приложив к стене, выровнять его по горизонтали и отметить места будущих отверстий.

Используя дрель, просверлить отверстия и вставить в них дюбеля. Шуруповертом устройство прикрепляют к стене и надевают верхнюю крышку. Используются и саморезы.

Следует знать, как правильно проверять монтаж. Для этого после установки удостоверьтесь в надежности крепления устройства. Перед тем как проточный водонагреватель подключают к электросети, его подсоединяют к водопроводу.

Каких ошибок нужно избегать

К ошибкам установки относятся:

1. Неравномерное крепление кронштейнов. Перекос бака не допустим. Нагреватель может сломаться. Для выравнивания применяйте уровень.
2. Не прикреплен регулятор давления на напорный водонагреватель, и трубопровод может разорвать под действием давления.
3. Включение нагревателя с пустым баком. Можно сжечь нагревательный элемент.
4. Отсутствие предохранительного клапана. Это вызывает повешение давления и может вызвать повреждение бака и образование протечек.
5. Отсутствие обратного клапана.

Если ошибок не было допущено и бойлер установлен правильно, он прослужит долго. В самостоятельном монтаже нет ничего сложного, нужно просто точно следовать инструкциям.

Запуск в работу проточного водонагревателя

С чего следует начинать?

Перед тем, как приступить к работе по монтажу бойлера следует определиться с необходимым слесарным инструментом. Для установки водонагревателя понадобится

Необходимые инструменты и расходные материалы

рулетка, фигурная (крестовидная) отвертка, разводной ключ, пассатижи, маркер, монтажный уровень и дрель/перфоратор. Из расходных материалов нужны будут тройники, запорные вентили, пакля или лента ФУМ, уплотнительная смазка, резиновые прокладки, обратный клапан, а также анкера для крепления агрегата на стене.

Следующий шаг – определиться с габаритными размерами необходимого водонагревателя и найти место его будущей установки. Модели выпускаются в вертикальном или горизонтальном исполнении, могут иметь овальное или круглое сечение в поперечнике. Здесь следует исходить из места установки, которое должно отвечать таким требованиям:

• Давать хозяину возможность в течение всего срока его эксплуатации.
• Обеспечивать надежное крепление водонагревателя, что напрямую зависит от прочности стены.
• Иметь в непосредственной близости розетку для подключения бытового прибора

Что касается размеров изделия, то они напрямую зависят от вместимости водонагревателя. Чтобы выбрать подходящий вариант исходят из следующей формулы: для 1 человека – 30 л., для 2 человек — 50 л., для 3 человек и более – 80-100 л. Место установки выбирается с учетом того, чтобы не мешать проходу и обеспечивать безопасность хозяевам.

Положительные и отрицательные качества

Устанавливая самостоятельно водонагреватель, можно неплохо сэкономить, это и является основным преимуществом. Но есть у самостоятельного монтажа и другие достоинства.

Поскольку работы проводятся самим хозяином дома, то при обслуживании или потребности в замене неисправного водонагревателя не нужно будет разбираться в системе подключения.

В дальнейшем замена нагревателя будет и вовсе простой. К тому же монтажные работы повысят умения в выполнении разных домашних работ.

Из недостатков самостоятельной установки водонагревателя можно отметить возможное возникновение проблем с подключением как к системе подачи воды, так и с энерго- или газообеспечением.

К тому же неправильность проведения работ может привести к тому, что система работать не будет.

Перед выполнением работ по монтажу водонагревателя следует учитывать несколько факторов.

Нужно сразу определиться с видом водонагревателя.

Электрический накопительный нагреватель, он же «бойлер» меньше потребляет электроэнергии, но он имеет довольно крупные габариты, поэтому следует сразу определиться имеется ли место под его установку.

Проточной же электрический водонагреватель значительно компактнее и место под него найти легче. Но он потребляет больше электроэнергии.

При выборе накопительного обогревателя сразу следует определиться, выдержит стена, на которой он будет располагаться, значительный вес.

Сразу же нужно поинтересоваться проводкой дома. Если она старая, то вряд ли выдержит большую нагрузку. Поэтому возможно потребуется замена электросети дома.

Вычислить, сможет ли проводка удерживать нагрузку, поможет сечение провода.

Так, чтобы проводка выдержала нагрузку, создаваемую бойлером в 2 кВт, требуется провод сечением не менее 2,5 мм. Если устанавливается проточной нагреватель, то проводка должна быть еще толще.

Системой подачи воды тоже следует поинтересоваться. Если при ее прокладке предусмотрели отдельные выводы для подключения – то это очень хорошо.

Если их нет, но система состоит из пластиковых труб, то произвести врезку выводов не так уж и сложно. Сложнее всего дела будут обстоять с металлическими трубами.

А вот если система водоснабжения уже устаревшая, то вполне возможно, что придется ее полностью менять

Также важно знать, как можно установить розетку в ванной комнате

Водонагреватель проточный электрический что это такое

Проточный водонагреватель – это компактное устройство, позволяющее нагревать воду непосредственно перед подачей в кран, без накопления в емкости. Наибольшую популярность получили нагреватели, работающие от электричества благодаря простоте монтажа и управления.

У данного прибора есть свои особенности эксплуатации, на которые стоит обращать внимание перед покупкой. Главный недостаток устройства – сверхвысокое энергопотребление для нагрева воды, и даже самые современные модели не снижают этот показатель

• Проточный нагреватель обычно устанавливают в следующих случаях:
• когда горячая вода необходима постоянно, например, в заведениях общественного питания в местах для посетителей, торговых центрах;
• если нет времени ждать нагрева, к примеру, в загородном доме или на даче;
• в случаях крайне дешевой или вообще бесплатной электроэнергии;
• в условиях нехватки места для полноценного накопительного нагревателя.

Стоит помнить, что, несмотря на долговечные материалы и простоту эксплуатации, проточный нагреватель воды в любом случае прослужит меньше, чем агрегат с баком, а об экономии вообще речи не идет.

Как устроен

Проточная модель отличается от накопительного бойлера тем, что в конструкции отсутствует бак для накопления горячей воды. Холодная вода напрямую подается на нагревательные элементы и выходит уже нагретой через смеситель либо кран.

Рассмотрим на примере устройство проточного водонагревателя Термекс:

Как вы видите, электрическая схема нагревателя достаточно простая. Все элементы конструкции можно легко отыскать и приобрести, если аппарат выйдет из строя

Теперь перейдем ко второму, не менее важному вопросу — рассмотрим, как работает проточный водонагреватель

Принцип действия

Итак, на примере предоставленного выше нагревателя от фирмы Термекс рассмотрим его принцип работы.

Подключение к электросети осуществляется трехжильным кабелем, где L — это фаза, N — ноль, а PE либо E — заземление. Далее питание поступает на датчик протока, который срабатывает и замыкает контакты в том случае, если напор воды достаточный для работы. Если же воды нет либо напор очень слабый, включение нагрева не произойдет, в целях безопасности.

В свою очередь при срабатывании датчика протока включается реле управления мощностью, которое отвечает за включение ТЭНов. Датчики температуры, которые расположены дальше в электрической цепи, предназначены для отключения нагревательных элементов при перегреве.

При этом термодатчик Т2 включается после остывания ТЭНов в ручном режиме. Ну и последний элемент конструкции — неоновый индикатор, который отображает процесс нагрева воды.

Вот и весь принцип работы проточного электрического водонагревателя. Если вдруг устройство вышло из строя, воспользуйтесь данной схемой, чтобы найти неисправный элемент.

В других моделях может быть измененная схема работы, к примеру, будет присутствовать терморегулятор, как на изображении ниже.

При подаче холодной воды эта мембрана смещается, тем самым выталкивая рычаг включения через специальный шток. Если же напор слабый, смещение не произойдет и нагрев не включится.

Установка газового оборудования

Естественно, что запрещается производить установку газового бойлера с «нуля». Этим должны заниматься работники газовой службы. Самостоятельно осуществлять замену газового водонагревателя можно, когда представителями газовой службы установлен счетчик.

При монтаже газового водонагревателя производятся следующие работы:

• размечаются места для отверстий под дюбели;
• сверлятся отверстия и монтируются крюки;
• навешивается газовый бойлер;
• происходит крепление гофры, которая удаляет угарный газ в дымоход;
• газовая труба соединяется с отверстием, через которое в бойлер попадает газ;
• осуществляется проверка соединений;
• к бойлеру подводится вода и проверяется нормальная работа системы.

При установке гофры один ее конец должен плотно стыковаться с элементами дымохода. Другой конец гофры одевается на выходное отверстие водонагревателя. Перед приобретением гофры тщательно делаются все замеры. Ее внутренний диаметр должен совпадать с внешними размерами отверстия бойлера.

Для соединения газовой трубы с входным отверстием используется специальный резиновый шланг. После надежной фиксации шланга все места соединений покрываются мыльным раствором. Открывается кран подачи газа.

Пока газ направляется к бойлеру, нужно внимательно осмотреть места соединений. Если на каком-то участке появились мыльные пузырьки,  то это свидетельствует об утечке газа. С помощью ключа поджимаются гайки на «проблемных» участках. Если утечку не удалось ликвидировать, лучше обратиться к специалистам газовой службы.

После правильного подключения газа к бойлеру нужно подвести к нему воду. Для этого также используются гибкие шланги. Подвод воды к газовому водонагревателю осуществляется в таком же порядке, как подключается электрический бойлер.

Схематично последовательность элементов отображается следующим образом: «труба—переходник—кран—труба—шланг—водонагреватель». Входное отверстие с холодной водой обозначается синим цветом, выходное с горячей — красным. Для увеличения эксплуатационного периода бойлера на трубу, которая подает холодную воду, устанавливается солевой фильтр.

Открываются краны с горячей и холодной водой. Проверяем все соединения. Если есть протечки, их следует устранить с помощью затягивания гаек или использования новой пакли. Подается газ и открывается кран горячей воды. Спустя 20-30 секунд из смесителя должна пойти горячая вода.

Что нужно учесть при эксплуатации?

Последнее что можно обсудить – это как правильно эксплуатировать свое устройство. Многие люди, которые устанавливают проточный водонагреватель, жалуются, что этот продукт часто выходит из строя. Все дело не в качестве продукции, а в неправильной установке.

Для того чтобы подключить проточный водонагреватель вам необходимо учесть все рекомендации и правила установки. При его отключении вам необходимо сначала выключить прибор, а затем воду. При включении сначала необходимо открыть холодную воду, а затем следует включить сам прибор. Если вы будет эксплуатировать устройство, таким образом, тогда вероятность поломки снесется к минимуму.

Рекомендуем вашему вниманию: подключение электродного котла.

Частые ошибки монтажа водонагревателей

Учитывая, что коммуникации подключаются к электроприбору, они не должны быть подвержены воздействию конденсата. По этой причине предусматривают изоляцию. Наилучшим вариантом являются цилиндрические изделия толщиной 20 мм. Они надеваются на коммуникации еще на этапе монтажа. Рекомендуемый показатель теплопроводности – не более 0,035 Вт/м*К.

Утеплитель предусматривается не всегда, что также способствует увеличению теплопотерь. Как следствие, возрастает уровень энергопотребления агрегата. Еще одной ошибкой является пренебрежение установкой расширительного бака. Данный элемент лучше справляется с регулировкой давления, чем предохранительный клапан.

Правила подключения – простые, но важные

Есть два варианта подключения канала. Если вы планируете нагревать воду только в одном помещении (кухня, ванная), его можно установить вместо штатного смесителя.

Если вы решили нагреть воду на всю квартиру, дом или на несколько точек анализа, вопрос усложняется. Лучше удариться о водопроводную трубу, чтобы давление было нормальным и можно было провести удобную проводку.

При таком варианте подключения водонагревателя проточного типа соблюдайте следующие правила:

• Ввод трубы водонагревателя необходимо производить после общего запорного крана холодной воды (ближе к точкам анализа);
• Установить запорную арматуру сразу после врезки, а не возле водонагревателя;
• Клапан должен быть легко доступен, чтобы его можно было быстро закрыть.

Для удобства и безопасности на каждую трубу можно установить дополнительный клапан. Лучше всего разместить их там, где они не будут мешать. В этом случае клапаны должны быть доступны, чтобы закрыть их в случае форс-мажора.

Типы водонагревателей

Разберемся, какие бойлеры бывают: их принцип работы различен. Подробнее на эту тему мы писали в статье «Как выбрать водонагреватель в квартиру». Напомним, как работают некоторые из них:

Проточного типа. Оборудуются проточными ТЭНами, вода нагревается моментально, поэтому к ней есть постоянный доступ. Компактные размеры корпуса вкупе с современным дизайном позволяют разместить их в любом месте. Скорость потока вычисляется исходя из потребностей пользователя. Недостаток — большая потребляемая мощность. Чтобы получить сильный напор, выбирайте прибор не менее 6 кВт. Во время подключения придется оборудовать отдельную проводку.

Накопительного типа. Предусмотрены баки различного объема, где скапливается вода. Нагрев происходит с помощью ТЭНа. Техника потребляет значительно меньше электричества — 1,5-2 кВт. Благодаря слою термоизоляции в корпусе во время «отдыха» теряется только 0,5 градусов тепла.

Также бойлеры делятся по типу нагрева:

• Электрического. Подключаются к сети 220 В.
• Газового. Нуждаются в магистральном монтаже. Если у вас проведен газ, тогда выбирайте именно такую технику. Так вы сэкономите на топливе.

Косвенного. Подойдут для установки в частном доме, поскольку для работы требуется твердое или дизельное топливо.

Безопасно устанавливать только электрические нагреватели. В остальных случаях лучше обратиться к специалисту.
