Установка поверхностного насоса для дачи: правила подключения и эксплуатации

Плюсы и минусы насосов поверхностного типа

В форм-факторе поверхностных насосов делаются все мощные насосные агрегаты, мотопомпы, . Рассмотрим преимущества подробнее.

Преимущества

• Не требуется герметизация электродвигателя как в погружных вариантах.
• Больше остается места для автоматики управления и защитных устройств.
• Конструкция легче ремонтируется и модернизируется.

Открытое исполнение обеспечивает удобный доступ ко всем компонентам для их ремонта.

Недостатки

• Худшее охлаждение корпуса в сравнении с погружными конструкциями.
• Меньшая глубина всасывания.
• Расположение корпуса над водой вызывает существенно больший уровень шума.

При применении на даче, дачном участке для полива или в частном доме эти недостатки несущественны. С шумом нужно бороться путем правильной установки. Популярный вариант — деревянный щит на виброгасящем покрытии.

Если в доме установлена пластиковая трубопроводная система, то шума от работы будет в разы меньше. Помимо этого пластиковые трубопроводы лучше противостоят гидравлическим ударам.

Пример расчета

Основные необходимые данные для выбора подходящей модели поверхностного насоса для водоснабжения дома:

• Максимальное значение расхода жидкости в л/мин или м³/ч.
• Высота всасывания — разность уровней впускного патрубка насоса и поверхности воды в источнике.
• Высота нагнетания — разность уровней наивысшей точки трубопровода и выпускного патрубка насоса.
• Начальное давление, для безнапорной скважины или колодца равное атмосферному.
• Конечное — требуемое давление в домашней системе водопровода.
• Потери давления в трубопроводах зависят от расхода жидкости и качества поверхностей внутренних стенок трубопроводов, создающих трение ее движению.

Высота всасывания гидронасосов поверхностного типа не может превышать 10,33 м — высоты водяного столба, создающего равное атмосферному давление.

Для упрощения расчетов ее округляют до 10 м, а создаваемое давление приравнивают одной технической атмосфере, 1 ат = 1 кГс/см², или примерно 1 бару ~ 0,98 ат.

Высота нагнетания, или напор, определяется техническими параметрами и мощностью агрегата.

Часто значение напора путают с давлением, называя одно другим. Эти величины эквивалентны, но в точности не равны друг другу. Давление на выходе насоса зависит только от его технических характеристик, а напор — от совокупности внешних условий: скорости потока и расхода жидкости, ее температуры, высоты над уровнем моря и пр.

При расчете все величины давлений системы в паскалях, барах, атмосферах и других единицах приводят к эквивалентным значениям напора в метрах.

Приведем пример, приняв геодезический уровень размещения насосной станции за нулевой:

• Расход жидкости, обеспечиваемый гидронасосом — 40 м³/ч. Это вполне достаточное значение потребления для нужд домашнего хозяйства.
• Уровень воды в колодце ниже нулевого на 4 м.
• Верхняя точка подъема воды на 15 м выше его.
• Суммарные потери во впускном и выходном трубопроводах можно найти в таблицах для конкретного типа труб, но обычно их рассчитывают исходя из того, что на каждых 10 м трубопровода теряется 1 м напора, потому примем их равными (15 м 4 м) / 10 = 1,9 м.
• Конечное давление в верхней точке примем равным 1 бару ~ 9,87 м.

Суммарный напор гидронасоса будет равен:

4 м 15 м 1,9 9,87 = 30, 77 м.

Если водонасосная станция устанавливается не в расположенном рядом с колодцем кессоне, а в доме, следует также учесть потери напора на длине подводящего трубопровода.

Для каждого насоса существует эксплуатационная характеристика, показывающая падение напора в зависимости от расхода и имеющая примерно такой вид:

Выбирая конкретную модель насоса, следует сообразовывать расчетные величины параметров с паспортными значениями для выбранного экземпляра агрегата в требуемой рабочей точке.

Гидравлическую мощность насоса можно найти по эмпирической формуле:

Р (Вт) = 2,725 x Расход (м³/ч) x Напор (м).

Для нашего примера получим: 2,725 x 40 x 30,77 = 3,354 кВт.

Подключение поверхностного насоса к скважине или колодцу

Проще всего подключить мобильное оборудование к дачной скважине, которая используется исключительно для полива. Сложнее подключить стационарную насосную станцию к системе автономного водоснабжения. Об этом речь пойдет дальше.

Что нужно для подключения насоса к водопроводу

Помимо электронасоса, для его подключения к водопроводной системе дома необходимо иметь:

• подводящие и выводящие трубы или жесткие шланги с сечением 32 или 25 мм, длину трубы рассчитывают так, чтобы нижний конец был погружен в воду не менее чем на 30 см, при этом общая длина не должна превышать размер, указанный в паспорте к устройству;
• соединительные штуцеры;
• накопительный бак объемом 30-60 литров;
• гибкие шланги для подключения бака к насосу;
• пятивыводной адаптер для второго выхода;
• реле давления;
• манометр.

С целью снижения количества пусков самовсасывающий поверхностный насос рекомендуется подключать к накопительному баку и системе автоматического управления включением. Накопительный бак также выполняет функции гидроаккумулятора, регулирующего давление в напорной системе и защищающего ее от гидроударов.

Многие производители выпускают готовые насосные станции, в комплект которых входит все необходимое оборудование. Если был приобретен отдельный прибор, недостающие комплектующие придется покупать дополнительно.

Выбор места для монтажа

Поверхностные насосы всегда монтируют на суше – в корпус прибора ни в коем случае не должна попадать вода. В идеале электронасос следует монтировать как можно ближе к скважине или колодцу. Помещение должно быть сухим, относительно теплым (с положительной температурой) и хорошо вентилируемым. Возможна установка насосной станции в подвале, но в этом случае придется смириться с постоянным шумом.

Для размещения устройства рядом со скважиной сооружают небольшие постройки или помещают оборудование в подземные кессоны – бетонные, пластиковые или металлические утепленные сооружения с вентиляцией, оборудованные вокруг обсадной трубы скважины. Кессоны строят ниже уровня промерзания грунта. Водопроводные трубы к дому в этом случае прокладывают в траншее, также вырытой в непромерзающих слоях почвы.

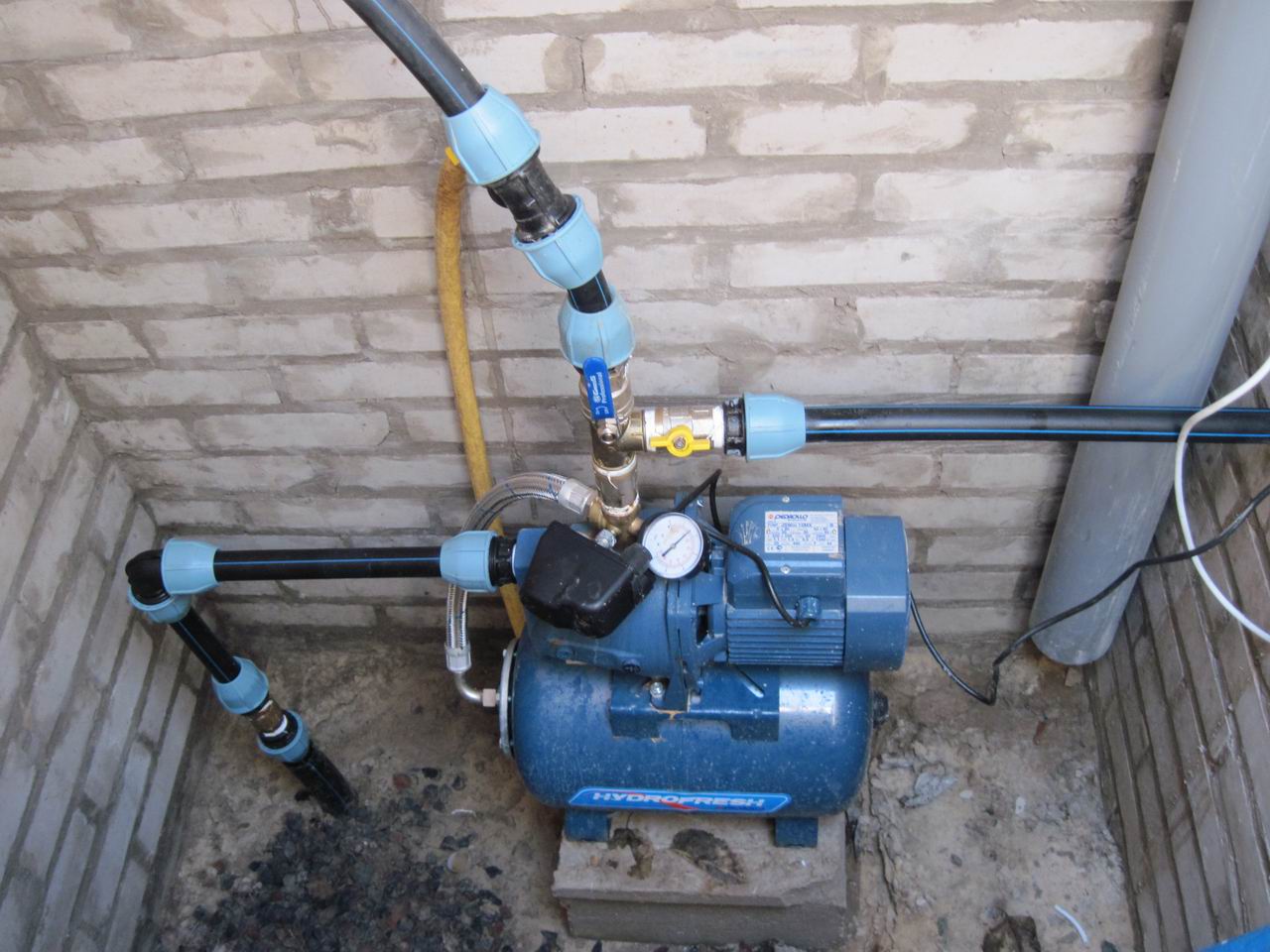

Схема установки и подключения насосного оборудования

Инструкция по подключению к автономному водоснабжению

Эта пошаговое описание того, как правильно установить поверхностный насос в систему автономного водоснабжения, актуально для всех типов насосного оборудования. Его несоблюдение может привести к поломке и аварийным ситуациям.

Перед тем как подключить поверхностный насос к системе водоснабжения, его закрепляют на неподвижном основании при помощи болтов. Чтобы нейтрализовать вибрации, рекомендуется использовать в качестве прокладки резиновый коврик или специальные насадки на ножки. К выходу подключают шланг, к другой стороне которого присоединяют обратный клапан и фильтр грубой очистки, уплотняя соединения специальной лентой или льном. Ко второму выходу, расположенному в верхней части корпуса, подсоединяют выходящие трубы, ведущие к водопроводу. Обратный клапан погружают в воду, обеспечивая небольшой уклон линии трубы или шланга, идущей от клапана к насосу. На следующем этапе систему наполняют водой через выходные отверстия или заливную пробку

Важно выпустить из системы весь воздух! Далее подключают напорную часть с разводкой по дому. На этом этапе закрывают заливное отверстие и проверяют давление в гидроаккумуляторе (баке)

Если давление не соответствует указанному в инструкции, его следует повысить (докачать насосом) или понизить (спустить)

Четко выполнив все этапы, электрооборудование включают в розетку и запускают. Включенный насос должен заработать и заполнить водой систему и гидроаккумулятор. Отключение двигателя свидетельствует о том, что давление в системе достигло максимума (от 1,5 до 3 атмосфер). Теперь можно открыть кран и убедиться в работоспособности установки. Если при открытом вентиле давление не соответствует параметрам, прописанным в инструкции, необходимо отрегулировать работу реле

Если давление не соответствует указанному в инструкции, его следует повысить (докачать насосом) или понизить (спустить). Четко выполнив все этапы, электрооборудование включают в розетку и запускают. Включенный насос должен заработать и заполнить водой систему и гидроаккумулятор. Отключение двигателя свидетельствует о том, что давление в системе достигло максимума (от 1,5 до 3 атмосфер). Теперь можно открыть кран и убедиться в работоспособности установки. Если при открытом вентиле давление не соответствует параметрам, прописанным в инструкции, необходимо отрегулировать работу реле.

Подсоединение к трубе обратного клапана и фильтра

Как установить центробежный насос. Установка центробежного насоса

Подачу воды с большой глубины в автономную систему водоснабжения решает установка центробежного насоса в скважину. Это оборудование имеет простую конструкцию. В узком цилиндрическом корпусе установлен электродвигатель, вращающий лопасти рабочего колеса, установленного на валу. В результате вращения возникают центробежные силы, которые выталкивает воду вверх. В центре рабочей камеры создается разряженное пространство, втягивающее жидкость из водоносного слоя.

Агрегат работает стабильно, создает хорошее давление, имеет высокий КПД. Неприхотливость оборудования делает реальной работу насоса на протяжении нескольких десятилетий без регулярного обслуживания. Важным достоинством является высокий уровень защиты системы водоснабжения от гидравлических ударов. Производят насосы этого типа российские и европейские компании. Приобрести оборудование с электродвигателем оптимальной мощности можно для скважины любой глубины и производительности.

Подготовка к установке оборудования

Работы по монтажу центробежных насосов начинаются с подготовки. Оборудование комплектуется:

• электрическим кабелем;
• водоподъемной трубой;
• обратным клапаном;
• страховочным тросом.

К каждому виду комплектующих предъявляются особые требования, соблюдение которых сделают работу оборудования стабильной.

Для подключения электродвигателя насоса к питанию используют водопогружной кабель. Сечение провода выбирается в соответствии с рекомендациями производителя. Рекомендуется использовать цельный кабель, при отсутствии этой возможности соединение отдельных кусков производится пайкой. Скрутка провода не разрешается. Место соединение изолируется термомуфтой, которая надежно защитит от проникновения воды, механических повреждений.

Между насосом и водоподъемной трубой устанавливается обратный клапан. Это устройство обеспечивает постоянное нахождение воды в системе. В результате удается избежать аварийных ситуаций при отключении насосного оборудования. Рекомендуется использовать латунные клапана, которые соединяются с водоподъемной трубой через компрессионную муфту. Агрегаты комплектуются штуцерами для подключения обратного клапана.

Водоподъемная труба предназначена для подачи воды в трубопровод системы автономного водоснабжения. Она должна иметь сечение, которое обеспечит подачу жидкости в нужном объеме. Рекомендуется использовать трубы с сечением не меньше 32-40 мм. Применяются стальные, медные, нержавеющие и пластиковые трубы. Высокая стоимость труб из меди и нержавейки, низкая коррозионная устойчивость и большой вес стальных конструкции сделал востребованными пластиковые трубы. Высокое давление выдерживают изделия из ПНД и непластифицированного ПВХ. Эти трубы имеют небольшой вес, срок службы 50-60 лет, отличаются устойчивостью к коррозии и абразивному износу.

Страховочный трос должен выдерживать вес оборудования и трубы, наполненной водой. Рекомендуется пятикратный запас прочности. Эту нагрузку способен выдержать стальной трос, но он имеет низкую устойчивость к коррозии. Наличие защиты из оцинковки или полимерных материалов незначительно увеличивает срок службы. В местах фиксации зажимами и при контакте с проушиной на корпусе оборудования, защита получает механические повреждения. Развивается коррозия и через 2-3 года страховка не выдерживает нагрузку. Рекомендуется трос из нержавейки. Он петлей фиксируется на проушине, крепится с помощью стального зажима.

Подготовительные работы заканчиваются сборкой кабеля, трубы и страховочного троса в единое целое. Для этого применяют пластиковые хомуты, которые устанавливают через каждые 2-2,5 метра. Первый хомут рекомендуется установить в 20-30 см от патрубка. Получается компактная конструкция, которая не мешает постепенному опусканию или демонтажу насоса.

Что такое станция и как ее выбрать

Когда вы делаете покупку, это будет или насосная станция для колодца джилекс, или совершенно другая модель, здесь важно на первом этапе ее правильно взять. Для этого надо учесть параметры

После этого должна быть создана схема подключение насосной станции к колодцу

От этого будет зависеть ее правильность работы и срок действия. Давайте с этими вопросами разберемся подробно и по пунктам. И решим, какую насосную станцию выбрать для колодца.

Типы насосов для станций

Насосные станции для колодцев могут комплектоваться самовсасывающими насосами двух исполнений:

• С эжектором встроенным.
• С эжектором выносным.

Насосные станции, у которых используются устройства со встроенным эжектором, могут обеспечить напор свыше 40 метров, а поднять воду из глубины менее восьми метров.

Насосы самостоятельного всасывания

Насосная станция в колодец, это не такая простая конструкция. Насос здесь будет играть ключевую роль.

Схема подключения насосной станции к колодцу

Итак:

• При работе корпус таких устройств располагается на поверхности земли, а конец шланга(см.Шланг для насоса – как выбрать и правильно эксплуатировать) для забора воды спускается в воду.
• Глубина, с которой может производится всасывание при помощи поверхностных аппаратов не превышает 8 м.
• В процессе работы насос втягивает воду в свой корпус, а после направляет ее дальше по трубопроводу.
• Поэтому данный вид насосов подходит для не очень глубоких колодцев, речек и прочих водоемов.

Также бывают поверхностные насосы, оснащенные выносным эжектором, которые могут поднимать воду с глубины более 30 м, диаметр колодца либо скважины при этом должен превышать 4”.

Как подключить поверхностный насос к скважине — характеристики и различные модели

Перекачка воды совершается способом ее всасывания чрез поглощенный в водиу шланг, с дальнейшей подачей к месту водоразбора. Работа этих устройств отличается друг от друга. Единые характерные черты: универсальность в использовании.

При подборе насоса поперечник скважины не предстает обусловливающим параметром. К примеру, погружной поверхностный насос скважины. Это огромная эффективность. Согласно данной характеристике, они превышают погружные аналоги, а также значения их КПД. Ограничение в использовании определено тем, что наибольшая углубленность забора воды не превосходит шесть – девять метров (им не достаточно мощности).

В интернете возможно отыскать такие статьи, где описывается, что работать со скважиной подобные модели отнюдь не могут. Но это не вполне правильно. С целью артезианских ключей они фактически негодны. Однако в частном доме первостепенно обустраиваются скважины на песчаник, углубленность каковых находится в границах шесть – двенадцать метров. Таким образом, для подобных ключей влажности неглубокие насосы полностью годятся. Первооснова – совершить верные вычисления и выбрать надлежащую модель.

Не происходит полная изоляции корпуса. В следствии этого в ходе монтажа следует обдумать такой вопрос, как защищенность насоса от дождей. При эксплуатации в процесс более года обустраивается либо кессон (с утеплением), либо устройство вводится в одном из вспомогательных помещений (подполье, сарай, пристраивание). Маленький вес и размер. Однако в целях почти всех собственников наиболее заманчивым представляется как раз то, что насос устанавливается на плоскости около скважины.

Во-первых, это существенно упрощает зрительный надзор над функционированием, периодическое услуги (у отдельных моделей оно учтено) и, при надобности – обслуживание. Во-вторых, в случае если изделие определено на месте, где не потребуется круглогодичного обеспечения водой (к примеру, дача), в таком случае его нетрудно демонтировать и передвинуть в дом, вплоть до последующего года. Также не станем предлагать какой-либо тип неглубоких насосов либо распространять определенные модели. Каждый человек решает сам для себя, сообразуясь с критериями эксплуатации продукта. Однако, для того чтобы подбор был верным, необходимо кое-что понимать о подобных приборах. Но всё же уточним – для скважины насоса горизонтального вида используются только вертикальные, так как направленность перемещения воды – кверху.

Выбор станции

Для обеспечения водоснабжения частного дома вполне будет достаточно бытовой насосной станции. Главные задачи, возлагаемые на этот агрегат, – полив огорода, водоснабжение дома, обеспечение питьевой водой, а также нужды ГВС и системы отопления.  Прежде чем установить станцию своими руками, необходимо правильно выбрать оборудование.

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

При выборе агрегата для частного дома очень важно учитывать производительность модели. Она не должна превышать дебет гидротехнического сооружения и покрывать потребности семьи в воде. Чтобы определить, сколько воды нужно на всех проживающих в доме, достаточно знать, что норма на одного человека равна 250 л

Чтобы определить, сколько воды нужно на всех проживающих в доме, достаточно знать, что норма на одного человека равна 250 л.

Не менее важно учитывать следующие показатели:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

• глубину подъёма воды;
• максимальный напор (при его подсчёте стоит учитывать не только высоту подъёма из источника, но и горизонтальные участки трубопровода);
• производительность;
• наличие автоматического управления;
• какой вид насоса используется (поверхностный или погружной);
• наличие и объём гидробака.

Как установить вакуумный насос для воды. Как установить водяной насос

В местах отсутствия центрального водоснабжения бурят скважину и устанавливают насос. Наиболее распространенным способом получения воды, который ничем не отличается от использования обычного водопровода, является установка вакуумной насосной станции с накопительным баком, к которой монтируются трубы, кран, а также подключаются титаны, душевые установки, стиральные и посудомоечные машины и т.д. Насосную станцию нужно правильно смонтировать и установить. Это можно доверить специалистам или произвести монтаж самостоятельно, соблюдая определенные правила.

Вам понадобится

• -трубы
• -защитный механизм от сухого хода (если его нет в модели насосной станции)
• -кран
• -лента ФУМ
• -приемный клапан
• -обратный клапан
• -муфты
• -кран

Инструкция

1

Насос следует устанавливать как можно ближе к источнику воды, то есть к скважине. Помещение для установки станции должно быть сухим и теплым. Устанавливать оборудование в местах с отрицательными температурными значениями строго запрещено. Если в помещение будет повышенная влажность, коробка с контактами будет намокать, что приведет к выходу из строя всех функций агрегата.

2

Надежно закрепите насос с помощью прикручивания ножек к жесткой, устойчивой поверхности. При работе происходит сильная вибрация и если не произвести надежного закрепления, насос будет перемещаться.

3

Трубы нужно подсоединять надежные, например металлопластиковые . Через резиновые шланги запускать насосную станцию нельзя. Диаметр труб должен соответствовать диаметру патрубка.

4

Монтаж производится путем установки на скважину обратного клапана, к нему надежно закрепляется патрубок насосной станции и от приемного клапана монтируется вся система водопроводных труб. Чтобы в водопроводной системе не было воздушных пробок, прокладку труб нужно сделать с подъемом в сторону станции. Градус подъема не должен быть меньше 10-20 см.

5

Подключение насосной станции, проводится через отдельную розетку с заземлением и с предохранительными автоматами, которые защитят от замыкания и, как следствие этого, от поломки.

6

Если в модели насоса не предусмотрена защита от сухого хода, ее нужно купить дополнительно и установить перед системой пуска насоса. В настоящее время большинство насосных станций оборудовано системой защиты от сухого хода, и проводить дополнительный монтаж нет никакой необходимости.

7

Перед запуском отрегулируйте давление подачи воды в соответствии с инструкцией по установке. Давление включения должно быть установлено на минимальном значении, это позволит прибору реже включаться, что существенно продлит срок его службы.

8

Открутите пробку на баке, залейте воду, закрутите крышку, открутите кран и только после этого запустите насос. Это позволит выпустить весь воздух из системы, который образовался при монтаже.

Правила подключения

Электромонтажные работы, установку и настройку автоматики, оборудование заземления и подключение к центральной питающей сети нужно доверить электрику. Сборку механического оборудования можно проводить самостоятельно в строгом соответствие с правилами техники безопасности при работе с электроустановками.

Согласно этому документу:

• Не допускается эксплуатация механизма без заземления.
• Прибор должен быть оборудован устройством защитного отключения.
• Категорически запрещается ремонт и обслуживание аппаратуры при подключенном питании.
• Не допускается присутствие воздуха в заборной магистрали.
• Работа станции без воды («всухую») запрещается.
• Температура поступающей жидкости – +1…+50°С.
• оптимальная глубина всасывания – 9-10 м.
• Диаметр заборной магистрали должен быть больше, чем условный проход впускного штуцера.
• При прокладке подающего трубопровода необходимо обеспечить постоянный угол наклона оси водовода к уровню горизонта не менее 1°.

Для подключения перекачивающего насоса нужно выполнить ряд следующих технических процедур:

• Установить на заборной трубе обратный или приемный клапан.
• Подсоединить водовод к расположенному на торце корпуса механизма входному патрубку.
• Напорную магистраль соединить с подающим штуцером на верхней части прибора.
• Убедиться в герметичности системы.
• Заполнить всасывающую трубу и рабочую камеру насоса водой через пробку, находящуюся на верхней крышке прибора.
• С помощью реле давления (если такое имеется) настроить параметры автоматического отключения и включения насоса.
• Проверить наличие в сети напряжения 220 В (или другого по паспорту).
• Запустить перекачивающую станцию.

Подготовка к монтажу

Такой подход позволит избежать ошибок при подключении насоса к скважине и обеспечит безаварийную эксплуатацию структуры водоснабжения на десятилетия.

Просчеты, которые нельзя допускать при устройстве источника:

• неправильное определение глубины залегания водоносного слоя на участке и расстояния подвеса аппарата в скважине. Погружник не полностью находится в воде и остается без охлаждения. Работая на сухую, электродвигатель перегревается и выходит из строя;
• неправильно выбран и закреплен трос. Изделие из металла ржавеет и со временем может оборваться, что приведет к потере агрегата. К такому же результату может привести нарушение крепления страховочного каната к помпе или крышке обсадной колонны. Надежную фиксацию аппарата обеспечивает трос из нержавеющей стали;
• ошибочный выбор напорного шланга. Изделие из трубы ПНД должно выдерживать давление, создаваемое насосом. Использование шланга с меньшим диаметром, чем выходное отверстие агрегата, приведет к повышенной нагрузке на двигатель, перегреву обмоток и выходу из строя;
• ошибочный выбор провода управления при подключении скважинного насоса. Кабель должен иметь правильное сечение, в зависимости от его длины и мощности устройства, чтобы от повышенной нагрузки не произошел перегрев проводов с последующим коротким замыканием. Оболочка у него должна обладать свойствами защиты, препятствовать нарушению изоляции проводов;
• не установлен обратный клапан. Его отсутствие будет задерживать поступление воды в дом, выталкивая воздух из трубы после очередного пуска, так как при остановке двигателя она стечёт в выработку;
• не установлен стабилизатор напряжения и тока. Для защиты электромотора агрегата от перегрева используют автомат двигателя, который отслеживает увеличение тока и реагирует на скачки напряжения. При подклинивании мотора по причине попадания в рабочий орган песка или ила срабатывает защита, и насос отключается;
• не установлена автоматическая система контроля за работой агрегата. Установка шкафа с управляющими и защитными приборами для автономного водоснабжения исключает работу аппарата в аварийном режиме. Автоматика отслеживает возникающие проблемы в конструкционной схеме подачи воды и предупреждает о возможных негативных последствиях, останавливая агрегат.

Монтаж насосного оборудования

Поверхностный

Поэтому данное оборудование используется для обслуживания абиссинских скважин и неглубоких колодцев, а также для откачки воды из подвалов, полива и прочих работ
.

Поверхностные насосы чаще всего представляют собой станции, в состав которых входит непосредственно помпа с электродвигателем, гидроаккумулирующий бак, система автоматического пуска и отключения, реле давления и манометр.

Собрать саму станцию не представляет никакого труда, для этого достаточно внимательно прочитать инструкцию производителя и выполнить простые манипуляции, соединив части между собой.

Намного более ответственная задача – подключение поверхностного насоса к скважине и его запуск.

Для удобства нашими специалистами составлена пошаговая инструкция:

1. В том месте, где будет стоять насосная станция, следует сделать надежный постамент или крепежную арматуру, к которой следует жестко прикрепить раму устройства, на которой должны присутствовать крепежные отверстия или ножки. Для уменьшения вибрации и шума под агрегат лучше подложить резиновый коврик;

1. Отрезаем кусок ПНД-трубы необходимой длины, и с одного из концов монтируем на нее латунную или пластиковую муфту с внутренней резьбой, ниппель и обратный клапан. Также не лишней будет фильтрующая сетка грубой очистки;

1. Другой конец трубы также снабжаем муфтой и подсоединяем к входному отверстию нашей станции. Чаще всего такие отверстия снабжены внутренней резьбой, которую следует уплотнить ФУМ-лентой или льняным уплотнителем. Если необходимо (для эжекторных моделей) монтируем шланг системы рециркуляции;

1. Далее подключаем выходное отверстие насоса к водопроводным трубам через шаровые краны. Это может быть одна или несколько разводок, поэтому вам может понадобиться одинарное колено или тройник. Для работы используем только качественные латунные или пластиковые фитинги и муфты;

1. Включаем штекер в розетку электропитания 220 В/50 Гц;
2. В специальное отверстие на корпусе станции (обычно в районе помпы) заливаем воду согласно рекомендациям производителя;

1. Производим пуск аппарата и ждем, пока не сработает система автоматического отключения. После этого проверяем давление в аккумуляторном бачке по манометру и сверяем его с паспортными данными. Если значения не совпадают, настраиваем реле давления с помощью специальных винтиков в его механизме;

1. Когда бак наполнен, открываем краны и проверяем напор и общую работу водопровода и сантехники.

Погружной

Для закачки воды из глубоких скважин используются погружные устройства, которые не ограничены высотой водяного столба и силой атмосферного давления
.

Их установка отличается от монтажа поверхностных станций:

1. В первую очередь к насосу подключают водоподъемную трубу из полиэтилена низкого давления (ПНД). Для этого к ее концу присоединяют соединительную латунную муфту, на которую накручивают обратный клапан. Затем берут ниппель с двойной внешней резьбой и с его помощью соединяют клапан с входным отверстием насоса;

1. Далее к водоподъемной трубе хомутами или изолентой присоединяют электрический кабель питания аппарата через каждые три метра;

1. В комплекте к насосу обычно идет страховочный трос из капрона или другого материала. Трос необходимо продеть в крепежные уши на корпусе агрегата и закрепить двумя (!) зажимами;

1. Затем насос вместе с трубой, кабелем и тросом аккуратно опускают в обсадную трубу скважины, при этом стараются не цеплять стенки трубы. Для страховки на корпус прибора можно надеть резиновое кольцо. Глубина погружения обычно принимается такой, чтобы аппарат находился на 2 – 3 метра ниже динамического уровня воды, но на метр-полтора выше дна забоя;

1. Трубу продевают в отверстие на оголовке скважины и фиксируют зажимами. Там же находится крепление для страховочного троса – крепим трос к этому креплению;

1. Закрываем крышку скважинного оголовка, выходящий кабель через гермоввод (обычно идет в комплекте) подключаем к электросети. Производим пробный пуск насоса, если вода не пошла, втягиваем ртом воздух из трубы для того, чтобы сработал обратный клапан;

1. После успешного пуска соединяем водоподъемную трубу с водопроводом.

В системы отопления с принудительной или естественной циркуляцией ставят циркуляционные насосы. Он нужны для повышения теплоотдачи и для возможности регулировки температуры в помещении. Установка циркуляционного насоса — задача не самая сложная, при наличии минимума навыков справиться можно самостоятельно, своими руками.

Классификация по конструкции и принципу действия

По принципу всасывания различают:

• самовсасывающие поверхностные насосы для воды;
• нормальновсасывающие.

Первый вид не требует полного заполнения системы жидкостью перед пуском. Воду заливают только в корпус прибора. Подъем осуществляется за счет зоны пониженного давления.

Для второго вида нужно полностью заполнить систему водой – корпус и трубы. Иногда обратный клапан мешает залить жидкость полностью, поэтому открывают заглушку в верхней части прибора.

Поверхностные насосы отличаются по принципу работы, то есть механизмом внутри: центробежный и вихревой.

Центробежные агрегаты имеют спиральный корпус, внутри которого закреплено рабочее колесо с лопастями. Когда насос приводится в действие, возникает центробежная сила. В центре возникает разреженное пространство, а по сторонам зона высокого давления, которая выталкивает жидкость в трубу. В зависимости от того, сколько рабочих колес имеется на агрегате, его называют одноступенчатым или многоступенчатым. Поверхностный многоступенчатый насос более производительный и мощный.

Конструкция центробежного насоса состоит из следующих элементов:

• шланг, через который вода поступает в напорную трубу;
• шланг, передающий жидкость на внутреннюю рабочую камеру;
• обратный клапан, чтобы воды не вытекала обратно;
• фильтр на входе в корпус улитки не дает песку и другим твердым частицам повредить внутренние детали;
• прибор для контроля степени разреженности пространства в центре насоса во время работы – вакуумметр;
• манометр, измеряющий давление при подъеме жидкости вверх;
• дополнительные элементы запорной арматуры, которые позволяют регулировать входящий и выходящий поток.

По принципу центробежного оборудования работают как поверхностные, так и погружные модели. Их недостаток в небольшой мощности и невозможности работать на холостом ходу.

Принцип работы вихревого насоса заключается в нагнетании воды на рабочее колесо и передачи ее выше. Также используется центробежная сила, но жидкость в процессе работы движется от края к центру, то есть в обратном направлении. Вихревой агрегат способен воспроизводить напор, который больше центробежного в 4 раза. Но такое оборудование используют нечасто. Наличие песка быстро выводит из строя рабочее колесо – детали просто стираются на высокой скорости. Коэффициент полезной деятельности крайне низкий – всего 30 – 45%, при одинаковом потреблении электроэнергии данный прибор будет работать менее эффективно, чем центробежный. Иногда его используют как промежуточный насос из-за потенциальной возможности увеличивать напор в 7 раз.
