Установка подрозетников в гипоскартон
При работе с гипсокартонном, кабель закладывается заранее, либо протягивается с помощью технических отверстий и протяжек. В местах будущей коммутации (соединений) кабеля, или тех местах где должен быть подрозетник, оставляют запас кабеля, и отмечают снаружи где этот кабель находится. Пометить место будущей лунки для подрозетника любым удобным для вас способом, например вкрутить в этом месте саморез.
Разметка для подрозетников производится аналогично разметке на бетоне. Расстояние между центрами окружности составляет те же 71мм
Важно учитывать, что просверленное отверстие уже невозможно исправить (точнее нет ничего невозможного для хорошего электрика), но прежде чем вызвать электрика, нужно попробовать сделать это самому
Отверстия в гипсокартоне можно сделать обычной коронкой по дереву, диаметром 68мм, с помощью шуруповерта или дрели.
После высверливания лунки, необходимо найти нужные провода, которые должны быть прямо за стеной. Бывает что они спрятаны в распаячной коробке, или висят на тросе, с помощью которого провода можно подтянуть к лунке. У каждого мастера есть свой способ по протягиванию проводов в скрытых полостях, но это отдельная история.
Теперь самое интересное. Самая мучительная процедура, — это правильная установка подрозетника в гипсокартон. Связано это с тем, что у разных производителей подрозетников для гипсокартона (или дерева), есть ушки для надежной фиксации подрозетника за стенку перекрытия (гипсокартона, фанеры или что там у вас). В некоторых случаях из-за этих ушек порозетник не входит в подгогтовленную лунку, но эта проблема встречается не на всех подрозетниках!
Лучше всего заранее позаботиться об этом, когда покупаете подрозетники. Смотрите чтобы ушки в раскрытом состоянии, не выходили за пределы окружности самого подрозетника, например как здесь
Если все же вас угораздило купить «неправильный» подрозетник, то можно воспользоваться одной маленькой хитростью: в фанере или гипсокартоне под небольшим углом проделываются проушины (достаточно сделать их только с одной стороны), после этого подрозетник можно нормально установить. Подрозетник должен нормально влезть в лунку под углом. Главное не переборщить и не сделать лунку более большого диаметра чем наружные края подрозетника
После всех процедур фиксируем подрозетник затягивая саморезы
Частые ошибки
монтаж подрозетников рекомендуется делать после штукатурки стен
В противном случае, у вас может не получиться выставить розетку заподлицо. А еще за счет пары лишних сантиметров штукатурки, вам запросто может хватить глубины, и вы так и не дойдете до арматуры.
Однако, не всегда получается соблюсти такую последовательность ремонтных работ. Например, если у вас будет уложена штукатурная сетка, в качестве армирования по некоторым основаниям (типа газоблоков), то нарезка штроб вдоль нее, сводит на нет смысл всего армирования.
Поэтому если другой возможности у вас нет, то придется придерживаться определенной технологии установки подрозетников до штукатурки. Вот хороший, качественный пример такой работы:
установка розеток в бетонную стену без подрозетника
Как уже говорилось выше, это противоречит правилам. И если поначалу все и будет работать исправно, то в дальнейшем ждите проблем (стены начнут бить током, или будет срабатывать УЗО).
обязательно проверяйте горизонтальность установки строительным уровнем
Место крепления шурупов по бокам, должно быть строго параллельно полу. Иначе при монтаже розетки, вы не сможете закрепить ее ровно.
В первую очередь это касается целых блоков, объединяющих в своей конструкции по 2-3-4 подрозетника. Если у вас отверстия большие и вырезаны болгаркой или штроборезом, в них всегда проблематично идеально поймать горизонт.
Раствор будет плыть, а коробка уходить на 1-2мм со своего посадочного места. Можно конечно прикупить специальный шаблон для установки большого блока.
Но проще воспользоваться данным не хитрым приспособлением.
Ничего вам уже не будет мешать, ни жесткий провод, ни его количество, ни отсутствие опыта, ни диаметр посадочного отверстия.
использование монтажной пены вместо раствора
Большинство разновидностей монтажной пены не удовлетворяет нормам противопожарной безопасности (должна быть пена класса В1). Не говоря уже о ремонтопригодности такого варианта.
Кроме того, пена не придает стенкам коробки необходимой жесткости и насколько прочно в ней будет сидеть розетка остается большим вопросом. Поэтому никогда не ленитесь разводить раствор и применять алебастр, гипс или другие смеси.
неправильная укладка кабеля
При укладке кабеля контролируйте его положение. Он не должен проходить через те места, где в будущем будут распираться крепежные усики розетки.
Часто именно этими усиками и прокалывают изоляцию проводов, после чего напряжение оказывается на корпусе!

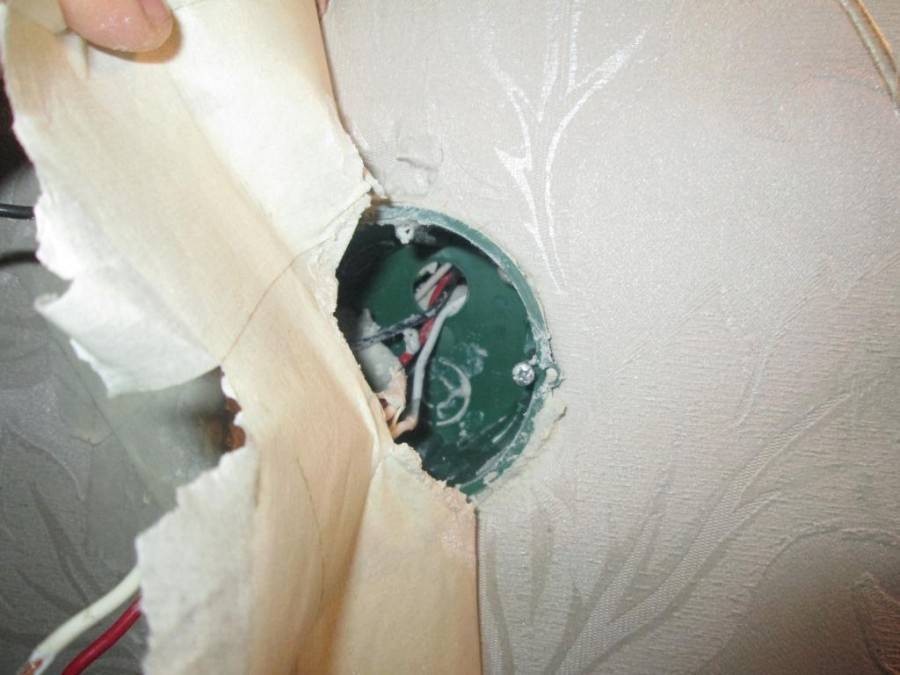

выскакивание подрозетника из стены
Если уже смонтированная в стену коробочка выскочили из стены, а снаружи поклеены обои и нет возможности и желания марать все раствором, то воспользуйтесь саморезом. В основание подрозетника закручиваете дюбель и притягиваете его к задней стенке.
Однако все равно такой вариант считается временным. При тугом выдергивании вилки из розетки, всю конструкцию опять может вырвать с корнями.
арматура в несущей стене
Резать арматуру в несущей стене, если она попала на место установки будущей розетки запрещено. Однако вы просто физически не сможете избежать этого, при монтаже блока подрозетников, состоящего из нескольких штук.
Если речь идет о единичной розетке, то здесь можно и нужно отступать пару сантиметров и выбирать новое место, либо расширять существующее.
сверление алмазной коронкой на полную глубину со вставленным сверлом
Сверло после прохождения направляющих 5-10мм необходимо вытаскивать. Без удара, оно у вас практически не будет работать, а только мешать.
Размеры стаканов
Подрозетники для обычной установки, предлагаемые отечественными производителями, имеют наружный диаметр 68 мм и глубину 45 мм. Выпускаются и увеличенные модели — глубиной 60 и 80 мм. Они используются при необходимости расположить в подрозетнике расключения, например, при последовательном подключении розеток (монтируется разветвление для жилы заземления) или отсутствии отдельной распределительной коробки.
Подрозетники для каркасных стен имеют меньшую глубину — до 25 мм. Продукция зарубежных производителей может несколько отличаться по размерам. Например, диаметр подрозетников марки Schneider Electric составляет 65 мм, марки Legrand — 70 мм.
Столь незначительные различия в диаметре обычно не играют особой роли, поскольку они варьируются в пределах запаса хода крепежных распорок розетки (положение регулируется винтами). Тем не менее рекомендуется отправляться в магазин за подрозетником с розеткой для примерки.
Штробление стен под проводку
Теперь нужна штроба для провода. Нанесите горизонтальные и вертикальные линии от сотворенного вами углубления до того места, где предполагается подключить новый провод. В данном случае – это прежняя розетка, от которой решено избавиться. По правилам, не следует делать штробу диагонально. Так легче запомнить расположение спрятанного под слоем шпаклевки или штукатурки провода. Если верить Пифагору, то по диагонали значительно короче, и если вы не предполагаете впоследствии сверлить стену в этом месте, то делайте так, как подсказывает вам разум. На всякий случай, штробы с проводами можно сфотографировать, добавив на фото расстояния от угла и от уровня пола.Штробить бетон также можно насверлив отверстий глубиной 10 мм. и такого же диаметра по разметке штробы, то есть нанести перфорацию перфоратором. После чего, тем же буром проштробить все перегородки между отверстиями, сделав сплошную штробу. Проще, конечно, штроборезом, но вряд ли он у вас есть. Отштробившись под провод, не забудьте насверлить в штробе отверстий, диаметром 6 мм. под дюбель хомут, фиксирующий провод. После чего, необходимо вымести всю пыль из ниши и штробы и загрунтовать. После того, как грунтовка высохнет, можно приступать к креплению провода.
Крепление провода для подрозетников в штробе
Крепить провод в штробу удобно с помощью дюбель-хомутов. В местах входа провода в подрозетник, избавьтесь с помощью ножа от внешней изоляции, объединяющей провода в кабель так, чтобы в подрозетник входили изолированные провода раздельно. Так, впоследствии, будет легче монтировать сами розетки, а в настоящем – зафиксировать подрозетники. Для удобства монтажа самих розеток, оставьте провод с запасом, потом можно будет обрезать. Хуже будет, если вам не хватит провода. У входа в подрозетник, сделайте штробу чуть глубже, чтобы провод не выдавливал подрозетник из свежего раствора. В каждом подрозетнике есть места для входа проводов. Позаботьтесь заранее о том, чтобы штроба подходила именно к этому месту. Само собой, в подрозетниках следует выломать отверстия для входа провода. Они визуально легко различимы, ошибиться невозможно, если только, вы не сумасшедший. Но, в этом случае, вы вряд ли возьметесь за это дело. Сумасшедшие не устанавливают подрозетники, и это наполняет наши сердца состраданием к ним.
Как закрепить подрозетники
Закрепить, или как говорят еще “приморозить” подрозетники в место ее дальнейшего и пожизненного пребывания, можно с помощью любого раствора. Легче всего это сделать с помощью гипсовой штукатурки. Я, в большинстве случаев использую ту же, которой штукатурю стены. “Ротбанд” – так она называется. Не используйте строительный гипс (алебастр). Он схватится быстрее, чем вы выставите нужное положение. Приготовьте раствор. Чем больше зазоров требуется заполнить между краями подрозетника, тем гуще и жестче нужен раствор. Один подрозетник зафиксировать проще, чем несколько в сборке. Его легче выровнять по плоскости стены и по горизонтальному уровню. Перед окончательной установкой, проверьте, легко ли входят подрозетники в нишу и не мешает ли провод их правильному положению. При необходимости, можно болгаркой или ножницами по металлу, чуть увеличить отверстия для входа проводов.
Хорошенько промажьте внутренние стенки ниши раствором и забейте нишу штукатуркой на 2/3. После чего, вдавите ваши подрозетники в раствор, выдавливая лишнее наружу. Как только добьетесь четкого положения, выровняйте раствор по плоскости стены и дайте застыть. Тем временем можно забить раствором штробу с проводом.
Если вам сложно устанавливать коробки вместе с проводом, то установите сначала сами коробки, без проводов. Дайте схватиться раствору, а уже после заведите провод. Так легче. Раствор, выдавленный внутрь подрозетников удаляйте не сразу, а когда он чуть высохнет. Иначе, вы больше размажете его внутри.
Соединение проводов
Концы проводов в подрозетниках следует сразу же изолировать. Теперь отключаем электричество и демонтируем старые розетки. В одной из статей, я писал о том, как правильно соединять провода. Место соединения проводов, нужно тщательно изолировать и закрепить в нише от старой розетки, после чего забить раствором. Закончив, можно включить электричество и проверить наличие напряжения на концах новых проводов.
Не забудьте через несколько минут после фиксации подрозетников в стене, проверить их положение. Их могло выдавить раствором или проводами.
Уверен, что у вас не возникнет сложностей, и после всего прочитанного, вы с успехом понаставите себе розеток по всей квартире. Ведь, много розеток не бывает. В кухне одной из квартир, где мне пришлось работать однажды, я установил, таким образом, 14 розеток, по одной на каждый электроприбор. Конечно, приборы не использовались все разом, но зато, как здорово, что не нужно вытаскивать одну вилку и втыкать другую. К тому же – никаких удлинителей под ногами или на стенах.
Еще можно почитать о том, как закрепить на стене старую розетку.
Материалы для изготовления подрозетников
Основным материалом для изготовления подрозетникоя является металл и негорючий пластик.
Металлические подрозетники штампуются прессом из листового оцинкованного железа.
В большинстве случаев их используют для монтажа скрытой электропроводки в деревянных стенах, это снижает вероятность пожара при коротком замыкании.
Для декора на деревянных стенах используют подложки на подрозетники
Современные пластиковые подрозетники бывают различных форм и размеров, в зависимости от функционального назначения, на какие стены устанавливаются.
Пластиковые подрозетники для плинтусной проводки имеют квадратный корпус и рельеф, совпадающий с формой плинтуса на задней стенке.
Монтирование коробок в ПВХ и МДФ панели и не только
Количество разнообразных материалов, используемых при современном строительстве, поражает.
Стоит знать о некоторых нюансах каждого материала, чтобы грамотно выполнять процесс монтирования подрозетников.
Гипсокартон
При установке коробов в гипсокартонных стенках не потребуются перфоратор и раствор. Работа будет выполняться в несколько раз быстрее в сравнении с монтажом подрозетников в стенах из бетонной составляющей или кирпича.
Нужно приобрести специальные коробки, имеющие дополнительные лапки, позволяющие обеспечить лучшее крепление к листу гипсокартона. После выполнения разметки сделать отверстия можно дрелью с коронкой либо обычным сверлом. Затем нужно вывести наружу провод и продеть в подрозетник, после чего вставить в отверстие. На нем следует затянуть болты от лапок для регулировки.
Если присутствует риск выпадения коробки из отверстия, можно предварительно к гипсокартону изнутри приклеить лист фанеры или другого плотного и не крошащегося материала. Все остальные этапы (присоединение механизма розетки) стандартны.
Дерево
Выполнение скрытой проводки в доме, изготовленном в основном из деревянных составляющих, — не дешевое удовольствие. Согласно требованиям ПУЭ, провод установки никогда не должен контактировать с деревом.
Провода в процессе монтирования следует уложить в железные трубы, а стыки с подрозетником тщательно загерметизировать. Не следует забывать и про заземление, для чего потребуется дополнительно приварить крепежный болт на концы труб, сходящихся в коробке. Для обеспечения дополнительной защиты дно отверстий можно проложить асбестом.
ПВХ и МДФ панели
Современные подоконники или лоджии часто выполняются из поливинилхлорида и выступают местом установки розеток.
Чтобы осуществить данный процесс быстро, надо приобрести коробки под розетки с распорными ножками. Для дополнительного крепежа следует купить саморезы. На этапе сборки следует заранее проложить питающий кабель.
При монтировании целого комплекса устройств всегда следует придерживаться расстояния между розетками в 71 мм. Чтобы соблюсти данное расстояние до миллиметра, можно самостоятельно изготовить оригинальный шаблон. Для этого надо взять любой жесткий материал (трубопрофиль, алюминиевая рамка) и выполнить разметку по центру ребра, где будут крепиться подрозетники.
С этой целью необходимо найти центр с помощью рулетки и карандашом отметить линию. По готовой линии надо сверлить отверстия сверлом по металлу. После нужно рулеткой отмерить расстояние между отверстиями коробки и в соответствии с ним просверлить вторую точку. Аналогично выполнить отверстия и для остальных коробов. Чтобы не совершать столько манипуляций, можно просто приобрести трафарет для подрозетников.
Монтаж подрозетников
Владелец может установить розетку в бетонную стену самостоятельно или обратившись в организации, занимающиеся строительством и отделкой жилых помещений. Специалисты помогут проложить электрические кабели, врезать распределительные коробки, розетки и выключатели.
Стоимость работ зависит от места расположения жилого или офисного помещения, например, в Москве обустройство одной розетки в стене из литого бетона обойдется в сумму 600-700 руб. (без прокладки кабеля и отделки стены).
При самостоятельной установке владельцу помещения потребуется подготовить инструмент и выполнить 3 этапа:
- разметить стены в зоне предполагаемого монтажа;
- высверлить посадочные отверстия в необходимом количестве;
- закрепить подрозетники в отверстиях;
- выполнить окончательную отделку поверхности стены;
- смонтировать механизмы и подключить кабели питания;
- установить внешнюю крышку, а затем протестировать работу приборов.
Разметка
Установка подрозетников в бетонную стену начинается с определения места расположения изделий. На поверхности стены проводятся горизонтальные и вертикальные линии, позволяющие найти центр установки коробки.
Если планируется установка модуля или нескольких отдельностоящих коммутационных узлов, то между осями выдерживается расстояние в диапазоне от 70 до 72 мм (зависит от производителя изделий). Для определения габаритов модуля рекомендуется собрать пластиковые коробки в единый блок, а затем проверить корректность разметки.

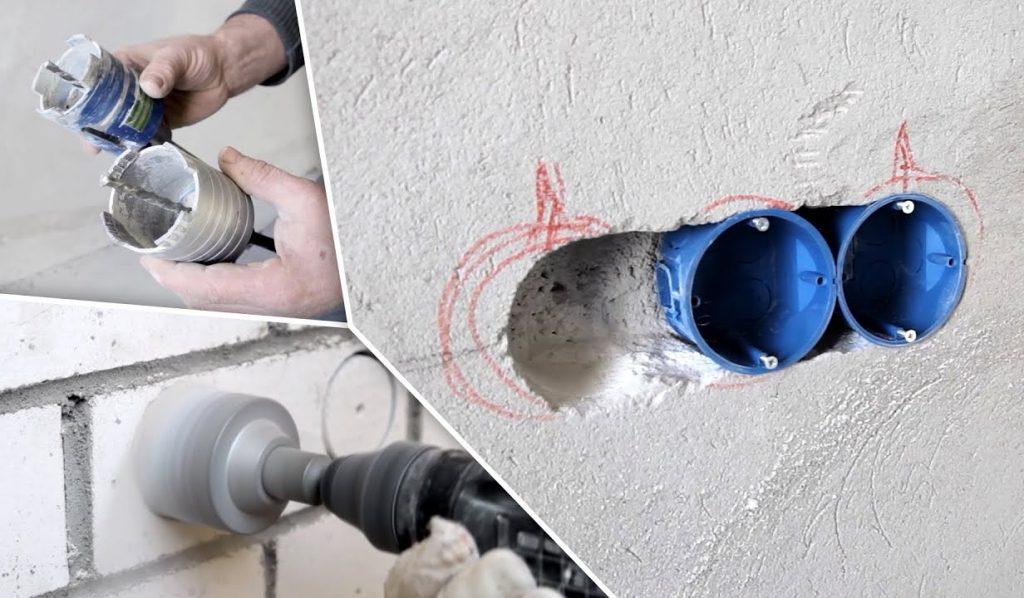

Делаем отверстия
Чтобы установить подрозетник в бетонную стену требуется выполнить отверстие алмазной коронкой, которая устанавливается в патрон перфоратора. Диаметр канала составляет 70-75 мм, глубина отверстия зависит от типа монтажной коробки. С целью снижения затрат на инструмент допускается выполнения отверстия при помощи бура.
Отверстия сверлятся по периметру будущего посадочного гнезда, центральная часть выбивается зубилом. Глубина отверстия должна обеспечивать посадку подрозетника заподлицо с поверхностью стены (с учетом слоя штукатурки).
Установка коробочек
Установка подрозетника в бетон начинается с изготовления лекала, которое позволяет выдержать корректное положение блока монтажных коробок или расположенных рядом элементов. Лекало изготавливается из куска металлического профиля для гипсокартона, длина элемента превышает размеры модуля.

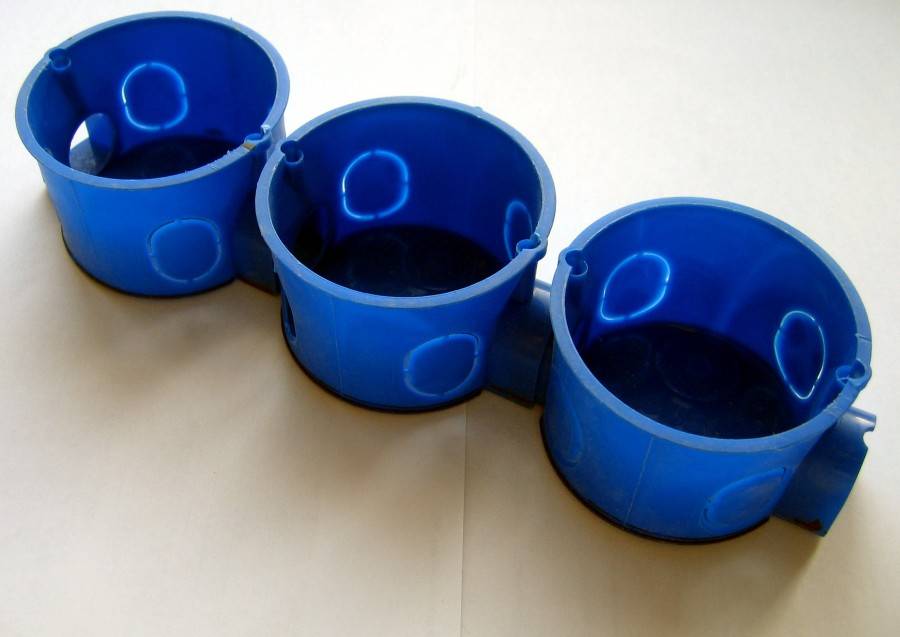

Подрозетники, собранные в блок, прикручиваются к направляющей планке штатными винтами. Затем конструкция размещается в выполненном ранее отверстии для проверки параллельности поверхности торца подрозетников и стены.
Перед тем как закрепить подрозетник в бетонной стене, необходимо обработать отверстия грунтовкой, удаляющей частицы пыли и улучшающей адгезию строительных материалов. Для фиксации деталей используется гипсовый раствор или аналогичные материалы. В каналы шпателем вводится материал, а затем вставляется лекало с собранным модулем. Излишки смеси выдавливаются в зазор между боковыми стенками подрозетника и стенками канала.
Кабель питания просовывается через технологическое отверстие в коробке и укладывается внутри бухтой. После выставления узла по горизонтали производится заделка щелей фиксирующим материалом.
Раствор втирается в зазоры шпателем до удаления воздушных пустот, после окончательного заполнения производится контрольная проверка положения элементов гидравлическим уровнем. Лекало фиксируется распорными клиньями или винтами, которые вкручиваются в дюбели (предварительно установленные в бетонной поверхности).
Скрытая проводка в деревянном доме
Это очень дорогое удовольствие. Хоть здесь и не нужен перфоратор, но трудозатрат в разы больше, ведь по требованиям ПУЭ весь установленный провод нигде и ни при каких условиях не должен контактировать с деревом.
Обычные виды подрозетников здесь не годятся – ПВХ отлично горит и в случае короткого замыкания вероятность пожара при их использовании очень высокая. Здесь нет вопроса какие подрозетники будут лучше или хуже – поставить можно исключительно железные, толщина стенок которых сможет удержать внутри корпуса возникшую дугу от короткого замыкания.
По этой же причине провода в такой проводке должны быть уложены в железную трубу и все ее стыки с подрозетником должны быть тщательно загерметизированы. Вся магистраль в обязательном порядке заземляется, поэтому на концы труб, что сходятся в подрозетнике, дополнительно приваривается крепежный болт для заземляющего провода.
Исходя из этого, есть только один способ, как установить подрозетник, не превращая его в бомбу замедленного действия – выполнить все требования ПУЭ:
- Для подрозетника дрелью и стамеской высверливается необходимое отверстие
- При желании сделать дополнительную защиту, дно отверстия прокладывается асбестом.
- В подрозетник заводится провод и часть подводящей его трубы, что подсоединяется к корпусу, который в свою очередь враспор прикручивается к стене шурупами.
Эта, казалось-бы несложная последовательность действий должна быть выполнена со всей возможной тщательностью, ведь от этого зависит пожарная безопасность дома.
В этом видео показана установка подрозетников в стену из бревна:
Частые ошибки
Распространенные ошибки, допускаемые при монтаже подрозетников:
- Монтаж подрозетников до финишной отделки стен, что затрудняет последующее выравнивание поверхностей. При установке деталей с перекосом придется вынимать смонтированные коробки, а затем заделывать детали заново. Дополнительный слой штукатурки снижает вероятность контакта коронки и арматуры при сверлении.
- Монтаж механизмов розеток в стены без переходных элементов. Подобный способ установки категорически запрещен, поскольку не обеспечивает изоляции материала стены от кабелей питания.
- Перекос блока розеток по горизонтали и ошибочное определение расстояния между центрами монтажных коробок. Неправильное позиционирование приводит к образованию щелей между поверхностью стены и декоративной рамкой модуля розеток.
- Запрещается использовать для фиксации подрозетников монтажную пену, поскольку материал не соответствует требованиям противопожарной безопасности. Существую негорючие пены класса В1, но прочность материала уступает гипсовым или алебастровым смесям.
- https://mailtrain.ru/steny/chem-zakrepit-podrozetnik-v-betonnoj-stene.html
- https://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/razmery-podrozetnikov.html
- https://kak-sdelano.ru/elektrica/ustanovka-podrozetnikov
- https://skbalkon.ru/processy-i-tehnologii/diametr-podrozetnika.html
- https://1beton.info/maloetazhnoe/otdelka/ustanovka-podrozetnikov
Инструменты и материалы для монтажа
Подготовка к монтажу имеет такое же важное значение, как и сами электромонтажные работы. Можно значительно сократить сроки выполнения, если заранее собрать все необходимые материалы и инструмент
Стандартный набор, включающий в себя:
- Карандаш, маркер и строительный уровень для выполнения разметки стен в местах будущего монтажа. Когда устанавливаются блоки подрозетников, их выравнивание производится при помощи уровня.
- Перфоратор или электродрель, а также коронки нужного диаметра. При отсутствии коронок можно воспользоваться сверлами с рабочей частью из твердых сплавов. При монтаже в деревянные конструкции применяются сверла по дереву.
- Пульверизатор или другое самодельное приспособление для водяного охлаждения коронок в процессе сверления. В результате полива не образуется пыль и не растрескивается кафельная плитка.
- Строительные смеси или цементный раствор для фиксации подрозетников в бетонную стену. Ими замазывают все зазоры и щели.
- Шпатель или мастерок для накладывания раствора. Инструмент должен иметь такие размеры, чтобы свободно проходить внутрь посадочного отверстия.
- Подрозетники. Конструкция и модель выбирается в соответствии с материалом стен.
- Дюбели. Могут понадобиться в качестве дополнительного крепления установочных коробок в мягком материале стен.
После строительных работ в помещении нужно будет навести порядок, поэтому нужно заранее запастись уборочным инвентарем и пылесосом.
Чаще всего в наших квартирах и домах встречаются стены из кирпича или бетона, а в новостройках не редкость стены из пеноблоков. Как устанавливать подрозетники в такие стены. Правильная разметка стены для подрозетников.
Сложностей в установке подрозетников в кирпичные стены нет никаких. Главное правильно соблюдать правила технологического процесса и каждый этап работ выполнять ответственно и аккуратно. При соблюдении всех условий все получится красиво и качественно, даже если вы делаете это в первые. Такие работы конечно же лучше поручить профессионалам, но не всегда это имеет смысл когда нужно сделать пару подрозетников. А кто – то просто любит все делать сам.
Давайте для начала разберемся, в какой момент начать устанавливать подрозетники и в какой момент можно начать это делать? Многие делают по разному и мотивируют это по своему.
- Установка подрозетников до прокладки кабеля – сначала мы делаем коронки для подрозетников и только потом к ним прокладываем кабель
- Установка подрозетников после укладки кабеля – чаще всего делают именно таким образом
- Установка подрозетников после черновых отделочных работ – для начала делается разводка кабеля, потом отделочники наносят выравнивающий слой штукатурки и только после этого устанавливаются подрозетники.
Мы со временем пришли к последнему варианту. Особенно это касается кирпичных стен и стен из пеноблоков. Почему именно в такой последовательности? Все очень просто. По возможности, в процессе общения с отделочной бригадой мы договариваемся о том, что ребята устанавливают маяки, что бы мы могли увидеть, где понадобится штроба, а где можно обойтись без нее. Зачем заказчиками платить лишние деньги, а нам проделывать абсолютно не нужную работу? Сразу после установки маяков мы разводим электропроводку и закрепляем выводы кабеля там, где в последствии должны будут быть подрозетники. Отделочники выполняют черновые отделочные работы, после чего приходим мы и устанавливаем подрозетники.
Чем же такой вариант лучше всего?
- У нас уже имеется конечная плоскость стены и подрозетник в нее больше не утопится. Ведь часто бывает так, что слой штукатурки, особенно в старом фонде, бывает по 3-10 см. Если мы установим подрозетник до штукатурки – у нас все шансы его потом просто не найти, да и функции свои он выполнять уже не будет. А в нашем случае все подрозетники будут установлены правильно.
- Если устанавливать подрозетники до штукатурки, то потом придется выгребать из подрозетников кучу этой самой застывшей штукатурки, а зачем это делать, если это можно не делать.
- Просто нам так удобнее и выглядит все намного красивее. А созерцание собственной работы должно приносить удовольствие.
Так вот представим себе, что штукатурные работы завершены и перед нами стена с торчащими выводами кабелей. С чего начать и каковы наши дальнейшие действия?
Подготовка и разметка поверхности
Разметка под подрозетник
Прежде всего нужно избавиться от всех посторонних предметов (обои, дюбеля и т. п.). Убедиться, что поверхность ровная, при необходимости устранить изъяны.
Далее, можно приступать к разметке. Сначала решите, на каком расстоянии от пола вам нужна розетка. Особых ограничений здесь нет, поэтому каждый выбирает наиболее удобное для себя место. Одни ставят ближе к полу, другие выбирают стандартное расположение. Единственный нюанс – не рекомендуется располагать розетки вблизи оконных, дверных проемов, а также по соседству с газо- и тепло-магистралями.
Обводка подрозетника
Итак, с расстоянием определились, теперь делаем разметку:
- Отмечаем центральную точку будущей ниши.
- С помощью уровня, рисуем перекрестье на этой точке.
- В зависимости от выбранного диаметра, отмечаем на линиях это расстояние.
- Прикладываем подрозетник к намеченным границам и обводим окружность (квадрат).
Ну вот, ваша разметка готова, самое время приступать к созданию отверстия.
Известные производители
Почти все установочные коробки производятся по ГОСТ и имеют схожие параметры. Для мастера чаще не принципиально, чью продукцию покупать. И все же потребители России предпочитают использовать установочные стаканы таких производителей:
- Hegel. Продукция этого бренда появилась на рынке в 2006 году. Изготавливают электромонтажные элементы на территории России из высококачественного сырья, закупаемого у иностранных партнеров.
- Legrand. Французская компания-производитель качественного продукта. Стоимость подрозетников этого бренда значительно выше, чем цена на отечественную продукцию.
Выбираем коробки под розетки правильно
Короба, предназначенные для размещения розеток и подобных им устройств, подразделяются на несколько разновидностей. Подобная классификация необходима для их грамотной установки с последующим осуществлением перечисленных выше предназначений.
Существует целый ряд параметров классификации, среди которых следует выделить несколько основных.
По типу устанавливаемой поверхности
Подрозетники бывают необходимы для установки в различных помещениях, выполненных из разных материалов. Это может быть кирпич, бетон, пеноблоки или газобетон.
По данному параметру их конструкция может некоторым образом отличаться. К примеру, коробка для монтажа в гипсокартоне имеет дополнительные лапки для надежного крепежа.
По материалу изготовления
Подрозетники бывают пластиковыми или металлическими. Для установки коробки обычно используют первый вариант, имеющий большой ассортимент моделей и форм:
- Круглые — получили широкое распространение. Под них легко сделать отверстие в стенке и подобрать необходимые группы приспособлений для монтажа.
- Овальные — отличаются наличием большого количества места, что позволяет сделать запас провода, необходимого для монтирования устройств и процесса расключения. При необходимости можно приобрести короба, способные вместить до 5-ти механизмов.
- Квадратные — имеют большой запас места для проводов и позволяют осуществить установку элементов диммеров, «умного дома» и ряда других устройств. Способны поместить до 4-х механизмов.
Металлические подрозетники не получили широкого распространения, поскольку являются проводниками электрического тока. Но это вариант выбора в домах, выполненных из дерева.
По количеству розеток
Востребованностью пользуются коробки одинарные, предназначенные для монтажа единичных розеток. Но набирают популярность и короба для размещения 2, 3 и 4-х розеток. Расстояние (межосевое) в таких подрозетниках составляет 71 мм в соответствии со стандартами.
Принято подразделять коробки и по размерам — внутреннему диаметру и глубине (40 – 60 мм). Дополнительно существует диаметр установки (60, 64 и 68 мм). Оптимальным вариантом выбора выступает подрозетник, имеющий диаметр 68 мм и глубину 42 мм. При необходимости выполнения разводки без коробок распределения подойдет глубина в 60 мм.
Вечный вопрос: устанавливать подрозетники до или после штукатурки
Если поверхность покрыта гипсокартоном — такой проблемы нет. А что делать при установке подрозетников в кирпичной или бетонной стене?
На самом деле, с технической точки зрения нет никакой разницы. Можно точно рассчитать высоту посадки: главное – чтобы подрозетник не торчал, даже на 1 мм. Если край будет утоплен на 3–5 мм, это не страшно. Монтажная площадка розетки упрется в стену, а для крепления воспользуйтесь более длинными шурупами.
При выборе последовательности (до или после штукатурки) следует учесть один нюанс: если кромка установленных подрозетников будет выступать над плоскостью стены, как вы будете ровно наносить штукатурку?
Поэтому, оптимальный вариант: высверлить ниши, затем отштукатурить стены (останутся дыры для розеток с неровными краями), а после этого аккуратно подчистить кромку отверстий. Перед тем, как вмонтировать подрозетники, придется восстановить разметку.
Далее — ничего нового. Монтируем подрозетники на алебастр, ждем пока высохнет. Останется немного подровнять края.
Правда окончательного высыхания придется ждать несколько часов. Зато смесь будет во много раз прочнее.
Монтажные работы
Ко всему этому мероприятию нужен спокойный, медленный и надежный подход. Устанавливать нужно всё в несколько важных этапов. Для начала надо изготовить специализированные коронки, потом уже установить подрозетник, а только после этого заниматься непосредственно проводками.
Очень часто сначала занимаются прокладкой проводов, а только потом уже берутся за подрозетники. Обязательно точно определите то место, где будут располагаться розетки и выключатели.
Разведите все кабеля по вашему пространству в нужных пропорциях. Выровняйте все места штукатуркой. После того, как всё подсохнет, установите одинарный или двойной подрозетники.
Установка подрозетников в гипсокартон
Установка подрозетников в гипсокартон
Иногда монтаж скрытой электропроводки выполняется за гипсокартонными перегородками, ПВХ панелями или другими материалами, выполняющими роль стены. Установка подрозетников в этом случае немного отличается от способов, описанных выше. В данной статье мы не рассматриваем вопрос о прокладке электропроводки за полыми перегородками, это тема для отдельных статей.
Что мы имеем?
Прежде всего, это промежуток (пустоту) между основной стеной и листами материала новой стены. Именно в эту область и требуется установить коробку. Размечаем место, высверливаем отверстие специальной коронкой по гипсокартону и выводим наружу провода. Если провода (кабели) проложены по основной стене, то при установке листов гипсокартона отверстие высверливается заранее в том месте, где будет находиться электроточка. Затем монтируются следующие листы. Чаще всего это делают сами гипсокартонщики, чтобы не искать потом провода за зашитыми стенами. Но бывает так, что сначала монтируются стены, потом сверлятся отверстия, а затем прокладываются провода и их концы выводятся наружу.
В качестве подрозетников используются специальные установочные коробки. Они похожи на обычные коробки с той лишь разницей, что в конструкцию коробок для гипсокартона добавлены распорные (прижимные) лапки и регулировочные винты (шурупы). Теперь нам нужно вставить коробку в отверстие, протащить через лючок в коробке провода и закрутить регулировочные винты отверткой. Эти винты подтягивают распорные лапки, которые упираются в гипсокартон с обратной стороны и фиксируют коробку.
При установке прямоугольной (квадратной) коробки посадочное отверстие вырезается по отмеченному контуру либо острым ножом, либо другим подходящим инструментом.
