Если газовый водонагреватель не предусмотрен
В доме, где разрешена установка газового оборудования, такого как плита, может быть запрещена установка колонки. Это ограничение относится к домам где более 11 этажей. На монтаж колонки в такой квартире не выдаст разрешение ни один контролирующий орган, так как это опасно для жильцов.
Помимо этажности поводом для отказа может стать перепланировка. Квартиры-студии не подходят для установки газового оборудования, так как приборы должны устанавливаться в нежилых помещениях.
Если кухня совмещена с жилой комнатой, то это делает использование газовых приборов незаконным. Перед перепланировкой нужно учитывать эти ограничения. Это же можно отнести к квартирам, где кухня отсутствует или является общей.
Галерея изображений Фото из
Газовые водонагреватели с проточным принципом действия в квартирах преимущественно используются для подготовки горячей воды, в старых двухэтажных постройках могут служить агрегатом для поддержания температуры теплоносителя Установка газовой колонки допускается в домах не выше пяти этажей, не подключенных к централизованной системе ГВС. В высотных домах, подключенных к центральному ГВС, газовое оборудование не устанавливается Газовыми проточниками оборудуют также небольшие частные дома, площадь которых не превышает 150 м² Проточный водонагреватель обрабатывает проходящую через него воду в объеме, необходимом для сиюминутного использования Газовая колонка не предназначена для формирования запаса горячей воды и поддержания ее температуры, что объясняет ее небольшие, удобные для эксплуатации размеры Газовые проточные водонагреватели для квартир выпускают в настенном исполнении. Располагать их следует так, чтобы был гарантирован свободный доступ для обслуживания колонки и узлов ее подключения В одном помещении не допускается установка более двух газовых колонок. Разрешено использование и проточного, и накопительного оборудования в количестве по 1 шт. Исключение — многоуровневые квартиры Газовое нагревательное оборудование допускается к установке только в частных квартирах и домах, запрещено размещение в общежитиях, спортзалах, гостиница, т.е. там, где к использованию могут быть допущены разные люди
Производительный малогабаритный прибор
Эксплуатация колонки в частных домах
Преимущества газовой колонки
Компактные размеры проточного оборудования
Особенности размещения нагревателя
Два газовых водонагревателя в одном помещении
Монтаж нагревателя только в жилых домах и квартирах
Если дом не попадает под эти ограничения, то необходимо собрать пакет документов для регистрации прибора.
Порядок действий выглядит следующим образом:
- Написать заявление в газораспределительную фирму.
- Получить план из БТИ или Росреестра.
- Предоставить выписку из Росреестра, подтверждающую право собственности.
- Обратиться в профильную организацию для составления проекта.
- Найти аттестованных специалистов из организации, которая имеет допуск к газовым работам.
После этого специалисты сделают врезку в газовую трубу, подключат прибор и сдадут водонагреватель в эксплуатацию.
Для определения возможности установки нужно внимательно изучить кадастровый паспорт квартиры. Там можно найти информацию о параметрах помещения, где планируется монтаж водонагревателя (+)
Крайне не рекомендуется своими руками выполнять установку газовой колонки в обход законного порядка. Эти действия не только ведут к штрафным санкциям, но и подвергают опасности жизни людей.
Проект установки водонагревателя на газовом топливе выглядит так. На нем обозначено место подключения прибора, а также разводка газовых труб (+)
Устанавливать самому или доверить профессионалу?
Многие рекомендуют доверить установку бойлера специалисту, так как он даст вам гарантию на то, что бойлер не выйдет из строя из-за неправильного монтажа.
Но не каждый может доверить такую работу постороннему человеку, пусть даже и профессионалу, кто-то вообще считает, что в доме лучше стараться все делать самостоятельно и это правильно с какой-то стороны. В документации по эксплуатации агрегата присутствует инструкция по установке прибора, если следовать всем пунктам, то можно все сделать самостоятельно.
Устанавливая бойлер самостоятельно – вы делаете все “на совесть”
Самостоятельная установка бойлера обладает некоторыми преимуществами:
- Вы сэкономите деньги и время. Ведь пока вы вызовете мастера, пока он примет заявку и соизволит прийти, уйдет достаточно большое количество времени.
- Вы узнаете как правильно установить бойлер своими руками, и в случае ремонтных работ вам не придется повторно вызывать мастера.
Нормы и правила установки бойлера в квартире
После того как собственник принял решение и приобрел электрический водонагреватель, он должен его установить. Перед тем как установить бойлер в квартире нужно определиться, кто будет выполнять монтажные работы.
Многие владельцы для этого приглашают специалистов, которые имеют необходимый инструмент и опыт, и готовы за пару часов качественно и надежно установить водонагревающего устройства. Стоимость установки бойлера будет зависеть от мощности и места размещения.
Домашние мастера вполне могут с этим справиться самостоятельно. Перед тем как подключить бойлер, чтобы установленное оборудование прослужило долго и не стало источником возникновения опасных ситуаций, потребуется выполнять ряд правил:
- Стена для размещения аппарата, должна быть капитальной, запрещена установка водонагревателя на перегородки из гипсокартона или дерева.
- Зону расположения максимально приближают к внутридомовой разводке инженерных коммуникаций: вода, канализация и электроэнергия.
- Электрическая розетка для включения бойлера должна быть расположена рядом с устройством и использоваться только для него, с прямым подключением без удлинителя.
- Перед водонагревателем оставляют свободное пространство для техобслуживания и ремонта, кроме того его размещают, как можно выше, чтобы он не препятствовал проходу людей.
- Для аварийного слива воды устройство должно иметь доступ к канализации.
- Также потребуется предварительно заземлить бойлер и установить защиту УЗО на электролинии.
- Схема установки бойлера должна выполняться согласно рекомендациям завода-изготовителя. Для отключения водонагревателя для ремонта или обслуживания устанавливают запорную арматуру и предохранительно-сбросной клапан, согласно типоразмерам, обозначенные в документации на нагреватель.
- В том случае если в конструкции бойлера не предусмотрена дренажная линия с вентилем, ее устанавливают на трубах холодного водоснабжения в нижней точке перед накопительной ёмкостью.
Это интересно: Демонтаж кондиционера своими руками: пошаговая инструкция с фото, полезные советы
Кратко о принципе работы накопителя
Для правильного монтажа и подключения водонагревателя к инженерным сетям нужно знать устройство и принцип действия аппарата. Конструкция и схема работы выглядит так:
- Основная емкость – нержавеющая либо стальная эмалированная – заполняется холодной водой через патрубок, выходящий в нижнюю зону бака.
- При заполнении воздух полностью вытесняется в систему ГВС через заборную трубку горячей воды, расположенную в верхней зоне резервуара.

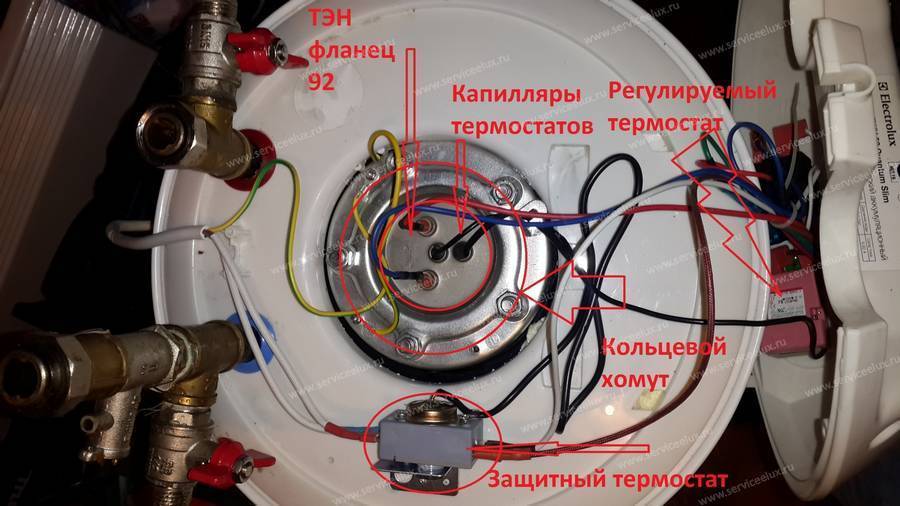

- После включения бойлера вода греется трубчатым электронагревателем (сокращенно – ТЭН), встроенным в дно бака.
- На одной площадке с ТЭНом установлен блок автоматики – погружной температурный датчик и термостат. Когда температура емкости достигает заданного порога, автоматика обесточивает ТЭН. После охлаждения воды на 3—5 °C термостат снова включает нагрев. Схема электронагревательного бака в разрезе
- На входе из водопровода ставится группа безопасности бойлера. Деталь состоит из предохранительного и обратного клапана, функции – сбрасывать лишнее давление от расширения нагретой жидкости и не давать воде уходить из резервуара назад в трубу.
- Рядом с ТЭНом располагается магниевый анод, предохраняющий металл бака от электрохимической коррозии. Снаружи емкость изолирована слоем полиуретана, потом закрыта декоративным кожухом, как показано на схеме в разрезе.
Устройство бойлеров вертикального и горизонтального типа идентично — заборная трубка находится вверху, подающая — внизу. Отсюда возникает главная проблема обслуживания любого накопительного водонагревателя – слить воду через кран невозможно. Вопрос решается разными способами в зависимости от схемы обвязки, которые мы рассмотрим далее.
Подключение напольного водонагревателя
Электрические и газовые бойлеры представлены в настенном и напольном варианте. Напольные – это устройства косвенного нагрева с вместительным баком и змеевиком.
Основное правило: установка прибора рядом с коммуникациями и электросетью. Монтируются рядом с основным нагревателем, обычно еще подключаются к отопительной системе.
Монтаж напольного агрегата одинаков с навесным. Отличие: отверстие слива расположено сверху. Обязательно заземляем устройство.
Что потребуется:
- дрель, сверла;
- ключ газовый;
- отвертка;
- шурупы;
- герметик.
Инструкция:
- Выполнить монтаж бойлера косвенного нагрева на расстоянии полметра от нагревателя.
- Устройство имеет несколько выходов. На трубу холодной воды поставить клапан. Подсоединить к нижнему выходу.
- Второй выход подсоединить к горячему направлению к отопительной системе.
- Третий – смонтировать с обратным выходом из радиаторов.
- Четвертый соединить с горячим каналом, подсоединить насос. Он нужен для напора в дальних точках водоразбора.
- Пятый – поток нагретой жидкости из соседнего нагревателя.
Обязательно требуется заземление оборудования.
Инструкция по первому запуску бойлера
Бойлер установлен
Проводились монтажные работы специалистами или владельцем, неважно. В любом случае нужно проверить работу системы
Для этого, следуя приведенным советам, нужно произвести первый запуск нагревателя
Для этого, следуя приведенным советам, нужно произвести первый запуск нагревателя
Для этого, следуя приведенным советам, нужно произвести первый запуск нагревателя.
Начинаем с проверки правильности подключения систем, которые отвечают за подогрев воды. Верность, надежность соединения проводов фазы и нуля, наличие заземления. Следует проверить и работоспособность автоматического выключателя. Для этого используется прибор – тестер или специальная отвертка электрика.
Следом идет поиск протечек в системе. Нелишним будет контроль подсоединения подводных труб. Наличие и диагностика работы обратного клапана.
Запуск воды в бойлер
Внимание, правильная последовательность действий при первом и последующих запусках системы будет описана в следующем разделе. Повторный поиск протечек воды в местах монтажа труб. Диагностика работы нагревателя
Включение аппарата нажатием кнопки питания
Диагностика работы нагревателя. Включение аппарата нажатием кнопки питания
Включение аппарата нажатием кнопки питания
Диагностика работы нагревателя. Включение аппарата нажатием кнопки питания.
Фиксация начальных показателей датчика температуры.
Повторная проверка, спустя 15 минут
Рост показателей свидетельствует о правильном подключении нагревательных элементов.
Схема подключения бойлера косвенного нагрева с рециркуляцией
дает возможность получать горячую воду путем нагрева через змеевик или теплообменник, в котором циркулирует теплоноситель. Обычно такую систему получения горячей водой используют в случаях, когда у хозяев установлен газовый или твердотопливный котел отопления. Подключение бойлера косвенного нагрева может быть выполнен по одной из следующих схем:
С использованием трехходового клапана
Такую систему лучше всего монтировать при значительном потреблении горячей воды для хозяйственных и гигиенических нужд. Здесь создается два контура, один из которых предназначен для отопления помещения (основной), а второй – для нагрева воды в бойлер.
Схема монтажа системы с трехходовым клапаном
Водонагреватель имеет, таким образом, всего 4 патрубка: два на вход и два на выход. Трехходовой клапан монтируется на линии горячей воды, которая идет с котла на систему отопления, что позволяет использовать теплоноситель для нагрева воды в бойлере. Удобство системы состоит в том, что при понижении температуры воды внутри водонагревателя до порогового значения, термодатчик передает сигнал на трехходовой клапан, который автоматически переключается в режим подачи горячей воды на агрегат.
С помощью двух циркуляционных насосов
При таком способе подключения вместо трехходового клапана используется 2 рециркуляционных насоса, каждый из которых применяется для своего контура. Управление насосами осуществляется с помощью термодатчика бойлера косвенного нагрева. Чтобы потоки теплоносителя не смешивались устанавливается обратный клапан.
Использование гидравлической стрелки
В сложной отопительной системе, когда у хозяев теплоноситель используется не только в радиаторах отопления, но также в системах водяного теплого пола, при подключении бойлера косвенного нагрева используют гидравлическую стрелку. Это специальное устройство, представляющее собой компенсационную камеру, в которой происходит компенсация разницы давления и происходит его выравнивание. Однако учитывая сложность монтажа такой системы, для ее установки приглашается опытный мастер.
Как правильно подключить бойлер
Водонагреватель нужно начинать монтировать лишь тогда, когда уже вся коммуникация подведена к месту установки. Если разводки труб нет, то придется сначала ее обустроить. Для холодной воды необходимо врезаться в водопровод. Делается это разными способами в зависимости от типа труб:
- Самым плохим вариантом является стальной водопровод, так как такая врезка – сложный процесс. Основную работу выполняет хомут “вампир”, имеющий врезной патрубок. Герметизация достигается с помощью резиновых прокладок. Затем просверлите отверстие, чтобы вода могла попасть на будущую линию к баку, после нарастите трубу до самого устройства.
- Наиболее распространенными трубами считаются металлопластиковые. Здесь вам поможет обычный тройник. Необходимо отрезать лишний участок трубы, затем установить тройник-фитинг.
- Врезка в пластиковые трубы не слишком сложна, но она требует наличие паяльной станции. Осуществляется подключение тоже с помощью тройника.
Если водопроводные трубы старые или покрыты слоем ржавчины, то рекомендуем их заменить, так как врезаться в такую линию будет сложно и опасно из-за возможных протечек.
Монтаж бойлера
Основные этапы установки водонагревателя: размечаем стену, сверлим отверстия, вкручиваем крючки, вешаем водонагреватель.
Заручитесь поддержкой одного или двух друзей, после спокойно переходите к установке прибора:
- Как говорилось ранее, подвешивать бак можно лишь за крепкую стену.
- Сделайте на стене разметку для будущих крюков, но не размечайте под самым потолком. Отступите 15-20 сантиметров от него, чтобы водонагреватель было удобно вешать.
- Для разметки пользуйтесь уровнем.
- Просверлите отверстия в размеченной области на длину, соответствующую размерам крюков.
- Вбейте в отверстия дюбели.
- Смонтируйте крюки или крепежную планку с помощью саморезов.
- С помощью пару человек подвесьте бойлер на крепления.
Как подключить бойлер к водопроводу
Схема подключения бойлера к водопроводу.
Включать обратный клапан в схему обязательно. Этот элемент защитит бак от избыточного давления в линии и не даст ему остаться пустым в случае отключения воды. На вход и выход устанавливают шаровые краны. Это не только облегчит использование бака, но и дает возможность без перекрывания воды во всей квартире обслужить или отремонтировать водонагреватель. Желательно также монтировать кран для аварийного слива с “холодной” трубы. Элемент позволяет воспользоваться получить доступ к воде, когда ее отключили вовсе. Вентиль устанавливают выше обратного клапана. Дополнительно можно поставить фильтр грубой очистки. Он поможет дольше сохранить “внутренности” водонагревателя в хорошем состоянии.
Правда, на схеме не обозначены перекрывающие шаровые краны. Их устанавливают на входе и выходе. Причем на входе вентиль ставится ниже обратного клапана.
Как подключить бойлер к электричеству
Схема подключения бойлера к электричеству через УЗО с использованием отдельной электрической линии.
Накопительные приборы имеют относительно невысокую мощность, поэтому не требуют улучшенной проводки. Вы можете свободно подключить устройство в розетку или хороший удлинитель. Но мы все же рекомендуем провести отдельную линию для водонагревателя:
- Чтобы не “колечить” стену, проведите провод по плинтусу или под потолком, закрепив его с помощью специальных креплений.
- Ведите кабель от счетчика, а не от коробки или розетки. Это поможет существенно разгрузить вашу внутреннюю проводку.
- Обязательно установите автоматический выключатель около счетчика или бака.
- Выбирайте медный кабель сечением 2-4 мм с толстой обмоткой.
Еще одно необязательное, но рекомендованное действие – заземление.
Установка накопительного бака
Самостоятельная установка и подключение водогрейного оборудования накопительного типа осуществляется поэтапно:
- выполнение замеров места, выделенного под установку бойлера, с отметкой всех точек под крепежи;
- определение материала и сечения электрического кабеля, используемого для подключения, изучение возможностей проводки согласно показателям максимальной нагрузки;
- прокладывание при необходимости нового электрического кабеля сечением 2,0х2,5 от вводного автомата на 16,0 А с целью безопасной эксплуатации бойлера;
- выполнение надежной фиксации корпуса водогрейного оборудования в соответствии с разметкой посредством болтов или крючков;
- гидроизоляция помещения ванной комнаты и прокладка электрического кабеля;
- прокладка водопроводных труб с установкой запорной арматуры, используемой для перекрытия водоподачи;
- подключение квартирной разводки на горячее водоснабжение к водогрейному прибору.
Накопительный бойлер горизонтальной установки
Необходимо убедиться в наличии воды в водопроводной системе. Открывается кран горячего водоснабжения с бака на смеситель, а затем — арматура на подачу холодного водоснабжения в бойлерный бак. В процессе таких мероприятий удается вывести воздух и предотвратить разрыв бака в процессе его заполнения холодной водой.
Закрывать кран нужно после того, как из смесителя польётся вода, а при отсутствии протечек, выявляемых в ходе такого тестирования, бак включается в сеть, и осуществляется нагрев жидкости в штатном режиме.
Виды водонагревателей
Среди продаваемых в магазинах устройств есть несколько вариантов основных приборов, которые отличаются не только мощностью нагрева, но и принципом работы:
Проточные водонагреватели
Их суть заключается в том, чтобы поток воды нагревался моментально за счет встроенных нагревательных элементов.
- Газовые. Здесь горящий газ нагревает теплообменник, который уже, в свою очередь, нагревает воду.
- Электрические. В них поток воды запускает реле, управляющее нагревательным элементом.
Проточный водонагреватель
Накопительные водонагреватели
Такие приборы являют собою металлический бак для воды, размерами от 50 до 300 литров, внутри которого расположен нагревательный элемент. За счет отличной теплоизоляции и специальных датчиков, в бойлерах постоянно поддерживается установленная температура воды, которая при охлаждении автоматически подогревается.
- Газовые. Нагревающий воду теплообменник, представлен в виде латунного или медного змеевика, который расположен либо в нижней части бойлера, либо распределен по всему корпусу. Такой змеевик получает тепло уже от газовой горелки, размещенной в нижнем отсеке бойлера.
- Электрические. Нагрев при этом происходит за счет тэна, который может быть мокрым – при непосредственном контакте с водой и «сухим» без прямого доступа к жидкости. Во втором случае специальная изоляция от воды – термоэмаль — защищает также металл от коррозии, что продлевает срок его службы на несколько лет. Для защиты внутренних стенок бака от коррозии предусмотрен магниевый анод.
Накопительные водонагреватели, в зависимости от типа конструкции, делятся на:
- Вертикальные. Особенность их работы заключается в том, что трубка по которой поступает холодная вода расположена снизу бака, а для вывода уже горячей — в верхней части. Из-за разницы в плотностях горячая вода всегда остается наверху, а холодная внизу, что предотвращает их смешиванию. В результате, потребитель всегда получает теплую воду заданной температуры.
- Горизонтальные. Такой тип устанавливается, в основном, при недостатке места. Следует учитывать, что смешение холодной и горячей воды неизбежно, поэтому температурный режим воды придется регулировать смесителем.
- Напольные. Главное их отличие — большой объем бака. Данный вид бойлеров выпускается от 200 литров. Для таких гигантов напольное крепление является единственно возможным вариантом.
Накопительный водонагреватель
Нормы и правила установки бойлера в квартире
После того как собственник принял решение и приобрел электрический водонагреватель, он должен его установить. Перед тем как установить бойлер в квартире нужно определиться, кто будет выполнять монтажные работы.
Многие владельцы для этого приглашают специалистов, которые имеют необходимый инструмент и опыт, и готовы за пару часов качественно и надежно установить водонагревающего устройства. Стоимость установки бойлера будет зависеть от мощности и места размещения.
Домашние мастера вполне могут с этим справиться самостоятельно. Перед тем как подключить бойлер, чтобы установленное оборудование прослужило долго и не стало источником возникновения опасных ситуаций, потребуется выполнять ряд правил:
- Стена для размещения аппарата, должна быть капитальной, запрещена установка водонагревателя на перегородки из гипсокартона или дерева.
- Зону расположения максимально приближают к внутридомовой разводке инженерных коммуникаций: вода, канализация и электроэнергия.
- Электрическая розетка для включения бойлера должна быть расположена рядом с устройством и использоваться только для него, с прямым подключением без удлинителя.
- Перед водонагревателем оставляют свободное пространство для техобслуживания и ремонта, кроме того его размещают, как можно выше, чтобы он не препятствовал проходу людей.
- Для аварийного слива воды устройство должно иметь доступ к канализации.
- Также потребуется предварительно заземлить бойлер и установить защиту УЗО на электролинии.
- Схема установки бойлера должна выполняться согласно рекомендациям завода-изготовителя. Для отключения водонагревателя для ремонта или обслуживания устанавливают запорную арматуру и предохранительно-сбросной клапан, согласно типоразмерам, обозначенные в документации на нагреватель.
- В том случае если в конструкции бойлера не предусмотрена дренажная линия с вентилем, ее устанавливают на трубах холодного водоснабжения в нижней точке перед накопительной ёмкостью.
Необходимые для монтажа инструменты и материалы
Когда предполагается установка водонагревателя своими руками, без инструментов не обойтись
Неважно, какой фирмы бойлер. Пусть будет «Термекс», «Электролюкс» или «Аристон»
Принцип монтажа накопительных водонагревателей одинаков.
Понадобится следующий инструмент:
- разводной и набор гаечных ключей;
- ударная дрель или перфоратор;
- прямая, а также фигурная отвертка;
- пассатижи;
- рулетка;
- уровень.
Понадобятся следующие материалы:
- лен или фум лента для паковки резьбовых соединений;
- шаровые краны;
- соединительные тройники;
- два гибких шланга или пластиковая труба для подсоединения к патрубкам водонагревателя.
Если монтаж бойлера нельзя выполнить без замены проводки, потребуется кабель, УЗО, розетка, автомат на 16 А.
Подготовка к установке
В большинстве случаев, производители бойлеров указывают лишь общие рекомендации по установке, а инструкции с маркированными схемами найти в комплектации сложно. В такой ситуации можно обратиться к мастерам, они достаточно оперативно и качественно произведут подключение и установку, но это будет стоить не дешево.
На самом деле подключение накопительного устройства – процедура несложная, с ней сможет справиться каждый, кто обладает хотя-бы минимальными слесарскими навыками.
При этом надо обратить внимание на такие моменты:
- Запрещено подключать бойлер к электросети, если он не заполнен водой;
- Запрещено применять накопительное устройство, если в доме нет заземления;
- Надо применять узлы и сменные детали, которые производитель рекомендует к конкретной модели бойлера;
- Вода, которая проходит через водонагреватель может применяться лишь для технических целей.
Перед установкой прибора, надо приобрести два или четыре металлических крюка (в зависимости от объема емкости). Лучше сделать это сразу же при покупке бойлера, чтобы продавец посоветовал действительно качественные крепежные элементы. Далее крюки необходимо забить в стену и прикрепить к ним бойлер. Важными характеристиками при установке являются горизонтальность и вертикальность.
