Технические характеристики кабеля NYM

Параметры выбора кабеля NYM

Коаксиальный кабель

При выборе и приобретении кабеля обращается внимание на маркировку. При наличии полного обозначения следуют следующим принципам по отбору:

• Проверить толщину проводов, ведущих электрический ток, для этого потребуется штангенциркуль либо другой измерительный агрегат;
• Желательно проверить качество кабеля, изначально приобретя небольшую часть от требуемой длины;
• Покупать кабель, который соответствует целям монтажа. 1.5 мм сечения подойдет для ламп, электрические нагревательные приборы требуют не менее 6 мм.
• Желательно приобретать кабель с тремя проводами, одним из которых будет зеленая либо желтая линия, которую выводят на землю.

Технические данные кабеля в зависимости от его типоразмера

Число жил х сечение	Наружный диаметр	Масса шнура г/м	Диаметр жилы	Диаметр изолированного провода
2х1.5	8.5	120	1.35	2.56
2х1.5	9.7	165	1.74	3.15
2х4	11.5	230	2.24	3.84
3х1.5	9	140	1.35	2.56
3х2.5	10.2	190	1.74	3.14

Цветовая маркировка

Производящийся в России или импортируемый из Европы кабель NYM, если это не подделка, всегда имеет цветовую маркировку изоляции проводников, соответствующую нормам российских ПУЭ (Правил устройства электроустановок).

Цвета их внутренней изоляции могут различаться в зависимости от количества жил.

1. Одножильный — цвет не регламентируется.
2. Двужильный типа О — черный и синий.
3. Трехжильный типа О — черный, коричневый и серый.
4. Четырехжильный типа О — черный, коричневый, серый, синий.
5. Трехжильный типа J — черный, синий, желто—зеленый.
6. Четырехжильный типа J — черный, коричневый, серый и желто—зеленый.
7. Пятижильный типа J — черный, коричневый, серый, синий и желто—зеленый.

По цветовой маркировке легко можно определить назначение данного конкретного кабеля. Проводник в синей оболочке — всегда ноль в однофазных либо нейтраль в трехфазных сетях. Желто-зеленый — общеизвестное обозначение «земляного» проводника. Все остальные цвета обозначают фазы.

Элементы конструкции кабеля NYM-J:

1. Жила: однопроволочный или многопроволочный медный проводник. 2. Изоляция: поливинилхлоридный (ПВХ) пластикат.

Количество жилNUM-J NUM-O

2	–	Черная , синяя
3	Зелено-желтая, черная, синяя	Черная , синяя, коричневая
4	Зелено-желтая, черная, синяя, коричневая	Черная , синяя, коричневая, черная
5	Зелено-желтая, черная, синяя, коричневая, черная	Черная , синяя, коричневая, черная, черная

3. Внутренние заполнение: невулканизированная резина, высоконаполненный пластикат или термоэластопласт. 4. Наружная оболочка: поливинилхлоридный пластикат серого, черного или белого цвета. У кабеля NYM-J используется внутренние заполнение из невулканизированной резины, высоконаполненного пластиката или термоэластопласта, что: * предотвращает опасность образования трещин при эксплуатации в неблагоприятных условиях, * позволяет легко и удобно “разделывать” кабель при монтаже, * увеличивает гибкость кабеля, * придает кабелю круглую форму.

Область применения кабеля NYM-J:

Применяется для монтажа электропроводки кабельных линий: * В производственных, жилых и общественных зданиях * Возможно применение поверх штукатурки, в ней и под ней * В кирпичной кладке и в бетоне. * На открытом воздухе, вне прямого воздействия солнечных лучей. * Прокладка может осуществляться в трубах, каналах. * Кабели предназначены для эксплуатации в легких условиях, где отсутствуют механические нагрузки. Срок службы кабеля NYM-J – 30 лет. Всего отзывов: 0 – Написать отзыв 0р.

NYM J: расшифровка

Если вы серьезно подходите к выбору каждого элемента, который будет принимать участие в обустройстве вашего дома. Вам должно быть интересно, почему провод НУМ имеет такое название. Чтобы ответить на этот вопрос, мы приведем вам список, в котором имеется расшифровка, каждой отдельной буквы.

Расшифровка названия NYM

1. N говорит о том, что данный провод что продукция соответствует всем европейским стандартам. Данное изделие имеет все сертификаты качества, говорящие о возможности его использования в пожароопасных помещениях, а также в других комнатах.
2. Y – этот символ расскажет вам о том, что изоляция провода изготавливается из поливинилхлорида. Несмотря на свою ненатуральность, ПВХ предохраняет проводку от возгорания и ударов током.
3. M – может быть установлен в самых разных условиях.

Данный кабель в широком выборе представлен на прилавках магазинов. Отличить европейский провод от российского поможет маркировка на нем. Помимо кабеля NYM, существует кабель NYM J. Он имеет похожую расшифровку, которая все же отличается.

Расшифровка кабеля NYMJ

1. N говорит о том, что данный провод что продукция соответствует всем европейским стандартам. Данное изделие имеет все сертификаты качества, говорящие о возможности его использования в пожароопасных помещениях, а также в других комнатах.
2. Y – этот символ расскажет вам о том, что изоляция провода изготавливается из поливинилхлорида. Несмотря на свою ненатуральность, ПВХ предохраняет проводку от возгорания и ударов током.
3. M говорит о том, что может быть установлен в самых разных условиях.
4. J – рассказывает о том, что в его состав входит желто-зеленый нулевой провод.

Данная расшифровка поможет вам определиться с тем, какой кабель вам нужен. Также при выборе провода, поинтересуйтесь о наличии сертификата качества изделия.

Строение кабеля

Фактически, образцом для провода марки nym немецкого производства послужил отечественный кабель ВВГ. Немецкие специалисты избавили его от некоторых недостатков, сказывавшихся на качестве.

Дополнительная информация. На рынке электропроводников можно встретить разновидности написания этого вида проводов, такие как нум или нюм.

Само название данного электротехнического изделия обозначает следующее:

• “N“ – кабельная продукция отвечает стандартам Normenleitung немецкой ассоциации электротехников, именно поэтому провода «НУМ» снабжены сертификатом соответствия мировым требованиям по качеству. Такой силовой кабель пригоден к использованию в местах с высоким уровнем пожарной опасности (на внешнем слое кабеля ставится обозначение «VDE»);
• “Y” – применение термопластичного полимера винилхлорида для изоляционного слоя;
• “M” – разнообразие условий использования изделия.

Внутренняя конструкция провода вида нум состоит из:

• Жил, производимых из промышленной меди: могут компоноваться как из одного, так и из нескольких проводков, что определяется заданным сечением провода;
• Каждая токоведущая жила покрыта изоляционной оболочкой из ПВХ-пластиката;
• Внешний слой изоляции также выполнен из поливинилхлорида;
• Промежутки между жилами и наружным слоем заполняются герметиком из невулканизированной мелонаполненной резиновой (каучуковой) смеси. Это сделано для того, чтобы при нарезании кабеля жилы легко отделялись от оболочки с помощью разрезания и отламывания.

Сечение провода nym

Внешняя ПВХ-оболочка, как правило, светло-серой расцветки. Количество жил может варьироваться от 1 до 7, они имеют одинаковую площадь сечения, но различную цветовую маркировку, соответствующую мировым правилам: для фазных проводников – любые цвета, кроме желтого, зеленого и желто-зеленого, которые применяются для проводов заземления.

Расцветка жил кабеля nym

Сечение каждой жилки – от 1,5 кв. мм до 0,35 кв. см. Если площадь поперечного сечения провода менее 10 кв. мм, они делаются монолитными, от 0,16 кв. см – только скрученными.

В зависимости от наличия заземляющей жилы, провода НУМ имеют две разновидности, что отражается в их названиях. Так, к марке nym добавляется префикс j, если число жил в проводе превышает три и среди них заземляющая. В компоновке жил от двух, но без «земли», а с нулевой жилкой (голубая маркировка) кабель получает наименование NYM-O.

Различие между кабелями nym-o и nym-j

Расшифровка и виды

Поскольку в аббревиатуре ВВГ на первом месте отсутствует буква «А», то жилы изготавливаются не из алюминия, а из меди. Две буквы «В» указывают на то, что оболочка каждой отдельной жилы и внешняя изоляция кабеля в целом производятся из поливинилхлорида. Стоящая на последней позиции буква «Г» говорит о том, что провод – голый, на нем нет брони или другой вспомогательной защиты. Именно поэтому востребованы дополнительные средства при наружной прокладке.

Модификации оболочки

ВВГ имеет огромное количество разнообразных модификаций. При этом аббревиатура дополняется буквами латиницы и/или кириллицы. С точки зрения конструкции, кабель идентичен независимо от модификации. В его состав добавляются определенные вещества, усиливающие те или иные свойства.

Подробнее о популярных модификациях ВВГ:

1. ВВГнг. Приставка «нг» указывает на то, что данная модель кабеля является негорючей. В ПВХ-оболочку добавляют особые ингредиенты, не распространяющие горение. Кабель не будет гореть сам по себе и не поддерживает процесс даже в случае групповой прокладки с другими проводами.
2. ВВГнг LS – разновидность негорючего ВВГ, который при воздействии огня выделяет минимальное количество дыма.
3. ВВГнг LSLTx. Такой провод, помимо минимального выделения дыма, не выбрасывает в окружающую среду токсичные вещества. Изделие не загорится при воздействии огня в течение продолжительного времени, благодаря чему может использоваться в системах аварийного освещения или на участках, где предъявляются высокие требования к пожарной безопасности. К таковым можно отнести медицинские и детские учреждения.
4. ВВГнг HF – кабель, оболочки которого не содержат галогенных веществ, в том числе хлора. В результате при выделении дым (пусть и в минимальном количестве) не содержит токсинов.
5. ВВГнг FRLS – вариант ВВГ, характеризующийся наибольшей устойчивостью к огню и предназначенный для группового монтажа. Кабель не будет возгораться даже при воздействии открытого огня (до трех часов). Возможным это стало благодаря содержанию слюды в защитной оболочке. В процессе горения выделяется минимум дыма.
6. ВВГ-Пнг – плоский силовой провод с двумя или тремя жилами.

Подводя итог, отметим, что в конструкцию любой разновидности ВВГ-кабеля заложена поливинилхлоридная оболочка, не поддерживающая горения при индивидуальном монтаже. Для групповой прокладки требуется подбирать иные модели с приставкой «нг».

Число токоведущих жил и их форма

Независимо от модификации, ВВГ может изготавливаться с разным количеством проводников – от двух до шести штук. При этом существуют одножильные и многожильные провода сечением 1,5-250 кв. мм. В магазинах можно найти вариации ВВГ с нулевым и защитным проводами. Их отличают уменьшенный диаметр и характерная окраска синим цветом.

Также варьируется форма жил – круглая или сегментная. Последние производятся для провода огромного сечения, чтобы уменьшить диаметр. В случае применения круглых токоведущих жил все промежутки заполняются с помощью пластиката. В модели ВВГнг небольшого диаметра (до 25 мм) заполнение может отсутствовать.

Где применяется кабель ВВГнг и NYM – особенности монтажа

Изоляция в ВВГ выполнена с поливинилхлорида, без особых добавок, а значит, горение при одиночной прокладке такого кабеля не распространяется.

Запрещается групповая прокладка ВВГ, когда несколько кабелей прокладывают пучком (допускается укладка кабеля пучком, если каждый проводник помещен в своей гофре).

NYM – жилы данного кабеля имеют изоляцию с поливинилхлорида, которая не горит. Наружная оболочка также выполнена с ПВХ. Каждая жила проводника помещена в резину, наполненную слоем мела. Примечательно, что внешняя изоляция кабеля больше всего подвержена воздействию УФ лучей, чего не сказать об оболочке ВВГ. Это говорит о том, что NYM нельзя прокладывать на открытой местности, где проводник постоянно будет подвергаться воздействию солнечных лучей.

Часто продавцы, особенно на рынках, чтобы продать свою продукцию быстрее, позиционируют NYM как кабель, который «имеет 3-ную изоляцию». Тем не менее, это чистый обман: резина, наполненная слоем мела – это не совсем изоляция.

Кроме прочего, кабель с резиной имеет большой недостаток: резина при нагревании прекрасно горит. Следовательно, NYM прокладывать пучками нельзя.

Согласно требованиям пожарной безопасности, NYM кабель можно прокладывать внутри помещения только по отдельности (одиночно). Если есть необходимость в групповой укладке например в штробе или кабель-канале, то обязательно нужно применять модификацию NYMнг (А)-LS.

Не следует путать пучок одиночных NYM каждый в своей гофре которые идут по потолку или стене. Такой способ прокладки в отличие от групповой укладке без гофры не считается пуском. Зачастую электрики именно так обходят запрет на групповую прокладку кабеля данной марки.

В изоляции ВВГнг и NYMнг имеется комплекс специальных добавок, за счет чего такие проводники можно прокладывать вместе, пучками – с сохранением условия не горения. Как правило, такой тип монтажа кабелей используется при оборудовании электропроводки дома.

ВВГнг-ls, NYMнг-ls («low smoke» — выделяющий мало дыма) помимо прочих преимуществ кабелей, о которых было сказано ранее, имеет низкое выделение газа и дыма в случае возгорания

Это важно, так как при горении ПВХ выделяется много токсичных веществ, которые пагубно сказываются на здоровье человека

Если обратить внимание на буквы в скобках (А), (В) и прочие, то они означают категорию огнестойкости по ГОСТ Р МЭК 60332. Для обустройства домашней проводки применяется кабель категории А (например, ВВГ(А)нг-ls)

Итак, что лучше кабель NYM или ВВГнг? Некоторые специалисты утверждают, что для обустройства открытой проводки лучше всего применять именно ВВГнг(А)-LS. Скрытая проводка обычно выполняется с использованием NYMнг(А)-LS. Тем не менее, в том или ином случае оба проводника можно приспособить для потребностей своего дома. Допустим, NYM можно скрыть в металлической трубке, чтобы его внешняя изоляция не повредилась воздействием ультрафиолетовых лучей.

За счет того, что NYM характеризуется высокой пластичностью, его можно без проблем укладывать в пазы, а значит – это идеальный вариант для скрытой проводки. ВВГ или NYM имеют сертификаты, оформленные согласно требованиям пожарной безопасности, электрической безопасности ТР ТС 004/2011. Производство кабеля ВВГнг(А)-LS осуществляется для промышленных целей в соответствии с ГОСТ 31996-2012.

ВВГ используется при прокладке линий с одним кабелем, в помещениях, электрических подстанциях. Отвечая на вопрос, какой кабель использовать NYM или ВВГ для прокладки в земле, отметим, что ни один из этих проводников для указанного типа монтажа не пригоден. Для укладки кабеля в земле нужно, чтобы проводник имел дополнительную обшивку. Для траншей годится кабель ВБШв, если влажность грунта не превышает 14%.

Силовой кабель NYM (НЮМ): описание, применение, характеристики

Вступление

Силовой кабель NYM (НЮМ) предназначен для передачи и распределения электрической энергии на номинальное переменное напряжение 0.66 кВ с частотой до 50 Гц. В настоящее время кабель NYM приобретает все большую популярность и востребованность при проведении электромонтажных работ, так как он отвечает всем требованиям действующих нормативных актов и документов. Кабель NYM обладает пониженными горючестью и газо- дымо -выделением.

Область применения кабеля NYM

Силовой кабель NYM (НЮМ) предназначен для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах и в блоках. Силовой кабель NYM применяется для обеспечения электроснабжения в жилых и общественных зданиях и сооружениях в которых предъявляются повышенные требования к не горючести и малой дымности используемых материалов.

Также кабель NYM применяется для электроснабжения электроустановок, требующих уплотнения кабелей при вводе. Кабели не рекомендуются для прокладки в земле (траншеях). Также есть ограничения по возможности открытой прокладки в связи с тем, что силовой кабель NYM имеет оболочку подверженную воздействию ультрафиолета.

Описание кабеля

• токопроводящая жила — медная, круглой формы
• изоляция — из поливинилхлоридного пластиката (ПВХ).
• скрутка — изолированные жилы одинакового сечения двух-, трех-, четырех- и пятижильных кабелей скручены.
• поясная изоляция — из не вулканизированной резиновой смеси, одножильные кабели марки NYM исполняются без поясной изоляции.

оболочка — из ПВХ пластиката.

Силовой кабель NYM(НЮМ)

Характеристики

число жил и сечениекабеля NYM (мм²)	наружный диаметркабеля NYM (мм)	массакабеля NYM (кг/км)
2 x 1,5	8,80	128
2 x 2,5	9,90	169
3 x 1,5	9,20	146
3 x 2,5	10,40	198
3 x 4,0	11,90	273
4 x 1,5	9,90	172
4 x 2,5	11,20	235
5 x 2,5	12,20	280
5 x 4,0	14,80	427
5 x 6,0	16,10	550
5 x 10	19,40	843
5 x 16	23,30	1289
5 x 25	27,70	1924
5 x 35	30,80	2509

Технические и эксплуатационные характеристики кабеля силового NYM(НЮМ)

Рабочее напряжение кабеля NYM	0,66 кВ
Температура эксплуатации кабеля NYM	от -50°С до +50°С
Относительная влажность воздуха (при +35°С)	до 98 %
Кабели могут быть проложены без предварительного подогрева при температуре не ниже	-5°С
Минимально допустимый радиус изгиба кабеля силового NYM	4 диаметра кабеля
Срок службы кабеля NYM	30 лет
Гарантийный срок эксплуатации кабеля силового NYM	5 лет

Конструкция кабеля силового NYM (НЮМ)

Кабель с медной однопроволочной жилой, с изоляцией из ПВХ-пластиката, в оболочке из ПВХ-пластиката, не распространяющего горение, с заполнением из резиновой смеси.Предназначен для промышленного и бытового стационарного монтажа цепей эл. освещения и силового оборудования.

Запрещена прокладка в открытом грунте и заделка кабеля в сырой бетон.Номинальное напряжение – 660 В (СК), 500 В.

1 – токопроводящая жила; 2 – изоляция – ПВХ-пластикат; 3 – заполнение – резиновая смесь; 4 – оболочка – ПВХ-пластикат.

Токопроводящая жила (1) кабеля NYM	медная, круглой формы, 1 и 2 класса по ГОСТ 22483
Изоляция кабеля (2) NYM	из поливинилхлоридного пластика (ПВХ), изолированные жилы имеют сплошную цветовую расцветку в соответствии с цветами, указанными в таблице цветов (см. ниже)
Скрутка кабеля NYM	изолированные жилы одинакового сечения двух-, трех-, четырех- и пятижильных кабелей скручены
Поясная изоляция кабеля NYM (3)	из не вулканизированной резиновой смеси, одножильные кабели марки НЮМ исполняются без поясной изоляции
Оболочка кабеля (4)	из ПВХ пластиката, серого цвета

www.otdelochnik24.ru

Выбрать кабель ГОСТ или ТУ?

В отдельной статье мы рассматривали, чем отличается кабель ГОСТ и ТУ. Если говорить коротко, любой кабель изготавливается по техническим условиям завода (сокращенно ТУ). Это означает, что завод-изготовитель заявляет определенные условия, которым соответствует кабель (сопротивление на 1 км. кабеля, материалы оболочки и изоляции, наполнитель, сорт металла и тд). При этом каждый завод обладает возможность получить соответствие ТУ своего завода государственному стандарту(сокращенно ГОСТ).

Если завод получает  ГОСТ на свою продукцию, это означает что ТУ завода по производству кабеля соответствует ГОСТ стандарту. В простонароде тот кабель, который не проходит сертификацию, называют ТУ( потому что кабель соответствует ТехУсловиям завода, но не соответствует ГОСТ), а кабель, который прошел сертификацию, называют ГОСТ (то есть ТУ завода соответствуют ГОСТ).

Очень часто нам задают вопрос – что брать, ГОСТ или ТУ? Это решение остается в первую очередь за Вами. Мы же, со своей стороны считаем, что оптимальным кабелем по соотношению качество-цена является кабель ВВГнг ГОСТ – то есть плоский кабель без наполнителя, но выполненный по ГОСТ. Для бытовых нужд его более чем достаточно.

Источники

• https://220.guru/electroprovodka/provoda-kabeli/kabel-nym.html
• https://buildingclub.ru/kabel-vvgng-3h25-i-3h15-treb-gost/
• https://chistayrabota.ru/kabel-nym-ili-num-raznica/
• https://domikelectrica.ru/luchshij-kabel-dlya-provodki-v-kvartire-nym-i-vvgng-ls-otlichiya-xarakteristiki/
• https://www.vseinstrumenti.ru/electrika-i-svet/kabel-i-provod/articles/tipy-kabelej/
• https://vchemraznica.ru/chem-otlichaetsya-kabel-vvgng-ot-vvgng-ls-opisanie-i-otlichiya/
• https://electric-220.ru/nym-ili-vvgng

Различные признаки для этих кабелей

Согласно п.4.1 е)-ж) ГОСТ 31996-2012 расшифровка для этих кабелей ВВГ, ВВГнг(А) и ВВГнг(А)-LS:

е) по исполнению в части показателей пожарной опасности:

• не распространяющие горение при одиночной прокладке (без обозначения);
• не распространяющие горение при групповой прокладке (нг): по категории A — нг(A),
• не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением (нг-LS);

ж) по форме поперечного сечения кабеля:

• круглые (без обозначения);
• плоские (П).

В соответствии с п.6.3.2 кабели исполнений «нг», «нг-LS» не должны распространять горение при групповой прокладке. Категорию испытанияA устанавливают в технических условиях на кабели конкретных марок.

Согласно п.6.3.3 кабели исполнений «нг-LS» должны обладать низким дымо- и газовыделением при горении и тлении.

Технические характеристики кабеля НУМ

Начнем с того, что в России выпускают различные модификации этого кабеля. Есть, которые соответствуют немецким стандартам (VDE), есть, изготавливаемые по техническим условиям, и как показывает практика, у каждого завода свое ТУ. Во втором случае наименование может быть разным, здесь и НЮМ, и НУМ, и NUM. В общем, стандарта нет. Поэтому нередко на рынке¸ покупая как будто бы NYM, на самом деле приобретается совершенно другой провод. Во всяком случае, его характеристики могут отличаться от немецкого качества. К примеру, это подтеки компаунда, которым заливается межжильное пространство. Немцы требуют, чтобы этот компаунд был изготовлен из мелонаполненной резины, В ТУ изделиях может быть другой материал, менее прочный и с низким тепловым коэффициентом. Отсюда и подтеки.

Так как мы начали говорить о конструкции, то продолжим. Итак, кабель NUM – это силовой медный проводник. Его жилы могут быть монолитными, если их сечение от 1,5 до 10 мм², и состоящим из большого количества медный проволочек, так сказать многожильным, если сечение кабеля находится в диапазоне от 16 до 35 мм². При этом есть разновидности кабельного изделия с разными маркировками:

• NUM-J – это провод, как минимум, с тремя жилами, где один из них обязательно жила заземления, раскрашенная в желто-зеленый цвет.
• NUM-O – это кабель с минимум двумя жилами без провода заземления.

Итак, кабель NUM состоит из медных жил, которые изолированы ПВХ пластикатом. Далее идет негорючий слой, он обволакивает все жилы. И последний слой – это общая изоляция из того же поливинилхлорида. Добавим, что все жилы внутри кабеля имеют разное цветовое оформление, что соответствует гостам и правилам удобного монтажа и обслуживания.

Остальные основные технические характеристики:

• количество жил: от 2 до 5;
• выдерживает напряжение до 0,66 кВт с частотою тока 50 Гц;
• это гибкий кабель;
• нет необходимости нагревать в процессе монтажа;
• укладку можно проводить при температуре не ниже -5С;
• температурный режим эксплуатации: -50С +50С;
• максимальная температура длительного характера – +70С;
• срок эксплуатации 40 лет;
• изгиб – четыре диаметра провода;
• высокая устойчивость к открытому огню, к тому же провод NUM не распространяет горение.

А вот воздушным способом прокладка возможна, только придется учитывать тот момент, что воздушка подвергается негативному воздействию атмосферных осадков, солнцу и ветру. Поэтому в данном случае придется подбирать кабель по силе тока с небольшим увеличением данного показателя. К примеру, если кабель NUM сечением 1,5 мм² выдерживает при прокладке в помещении ток силою 30 ампер, то на воздухе только 24 ампера.

Еще раз напомним, что немецкий стандарт VDE очень отличается от заводских технических условий, поэтому технические характеристики кабелей, изготавливаемых по ТУ, будут сильно отличаться от изготовленных по стандарту. Особенно это касается безопасности эксплуатации. К примеру, если у кабеля НУМ, изготовленного по немецким требованиям, есть небольшие повреждения, то его можно использовать. А вот изготовленные по ТУ даже с незначительными дефектами лучше не применять. Кстати, на немецких проводах обязательно наносится маркировка, где есть «VDE» и «NUM». Если этого на кабеле не обнаружено, значит, это продукция российских производителей.

Советы по выбору

Отправляясь на рынок за таким кабелем, будьте осторожны, поскольку большая часть продукции, которую продавцы называют отечественным аналогом NYM-провода, является подделкой. Об этом свидетельствует отсутствие нужной маркировки

Выбирая кабель, обратите внимание на изображенный логотип и маркировку. Надежные и проверенные производители всегда наносят на изделие собственные обозначения. Уже это дает какую-никакую гарантию на то, что изготовитель не боится нести ответственность за выпущенную продукцию и уверен в ее качестве

Уже это дает какую-никакую гарантию на то, что изготовитель не боится нести ответственность за выпущенную продукцию и уверен в ее качестве.

Продавцы-консультанты или обычные базарные торгаши могут рекомендовать вам к приобретению провода ШВВП или ПВС, заявляя, что они являются отличным аналогом NYM-кабеля. Не стоит вестись на подобные ухищрения, поскольку в случае с ШВВП и ПВС речь идет об обычных шнурах. Главная характеристика, которая отличает шнур от кабельного изделия, связана с возможностями эксплуатации. Первый зачастую подходит исключительно для коммутации бытовых приборов и техники, а второй – для подключения всей проводки и более сложного оборудования.

Обязательно выбирайте кабель с заземляющей, желто-зеленой жилой, что позволит вам обеспечить высокую безопасность при эксплуатации оборудования и домашней проводки. При выборе сечения продукции нужно руководствоваться простыми и общими правилами. Подключая системы освещения, достаточно воспользоваться проводами сечением 1,5 кв. мм, розетку или выключатели – 2,5, духовую или электрическую печь – от 4,5 кв. мм.

Несмотря на многочисленные отечественные заводы, которые пытаются произвести качественный NYM-кабель, в данном случае лучше всего отдать предпочтение зарубежным заводам из Германии, Франции или Турции. Кто знает, возможно, спустя несколько лет ситуация изменится, но пока мы вынуждены констатировать такой печальный факт. Что касается эксплуатации, то NYM подходит только для внутренней одиночной прокладки. Никаких других вариантов изделие не поддерживает: не стоит вестись на убеждения и обман продавцов!

Советы по выбору

Отправляясь на рынок за таким кабелем, будьте осторожны, поскольку большая часть продукции, которую продавцы называют отечественным аналогом NYM-провода, является подделкой. Об этом свидетельствует отсутствие нужной маркировки

Выбирая кабель, обратите внимание на изображенный логотип и маркировку. Надежные и проверенные производители всегда наносят на изделие собственные обозначения

Уже это дает какую-никакую гарантию на то, что изготовитель не боится нести ответственность за выпущенную продукцию и уверен в ее качестве.

Продавцы-консультанты или обычные базарные торгаши могут рекомендовать вам к приобретению провода ШВВП или ПВС, заявляя, что они являются отличным аналогом NYM-кабеля. Не стоит вестись на подобные ухищрения, поскольку в случае с ШВВП и ПВС речь идет об обычных шнурах. Главная характеристика, которая отличает шнур от кабельного изделия, связана с возможностями эксплуатации. Первый зачастую подходит исключительно для коммутации бытовых приборов и техники, а второй – для подключения всей проводки и более сложного оборудования.

Обязательно выбирайте кабель с заземляющей, желто-зеленой жилой, что позволит вам обеспечить высокую безопасность при эксплуатации оборудования и домашней проводки. При выборе сечения продукции нужно руководствоваться простыми и общими правилами. Подключая системы освещения, достаточно воспользоваться проводами сечением 1,5 кв. мм, розетку или выключатели – 2,5, духовую или электрическую печь – от 4,5 кв. мм.

Несмотря на многочисленные отечественные заводы, которые пытаются произвести качественный NYM-кабель, в данном случае лучше всего отдать предпочтение зарубежным заводам из Германии, Франции или Турции. Кто знает, возможно, спустя несколько лет ситуация изменится, но пока мы вынуждены констатировать такой печальный факт. Что касается эксплуатации, то NYM подходит только для внутренней одиночной прокладки. Никаких других вариантов изделие не поддерживает: не стоит вестись на убеждения и обман продавцов!

Области применения

Согласно маркировке, провода НУМ рекомендуется применять исключительно для внутренней одиночной стационарной прокладки. Без дополнительной защиты прокладка в пучке запрещена.

Применение кабеля вне помещений не рекомендуется в связи с тем, что ПВХ разрушается под действием ультрафиолетового излучения, присутствующего в солнечном свете. Если же необходимо протянуть провод вне помещения, следует заключить его в стальной или пластиковый короб. Также не рекомендуется укладывать провод в свежий бетон.

Монтаж регламентируется рекомендациями изготовителя и нормами электро- и пожарной безопасности. Использование таких электрокабелей возможно в любых электромонтажных работах. Даже в зданиях с первым классом защиты электробезопасности и во взрывоопасных зонах В1б, В1г, ВПа.

NYM используется для прокладки под штукатурку, в бетонную кладку, в каналы стеновых панелей, в специализированных трубах и коробах.

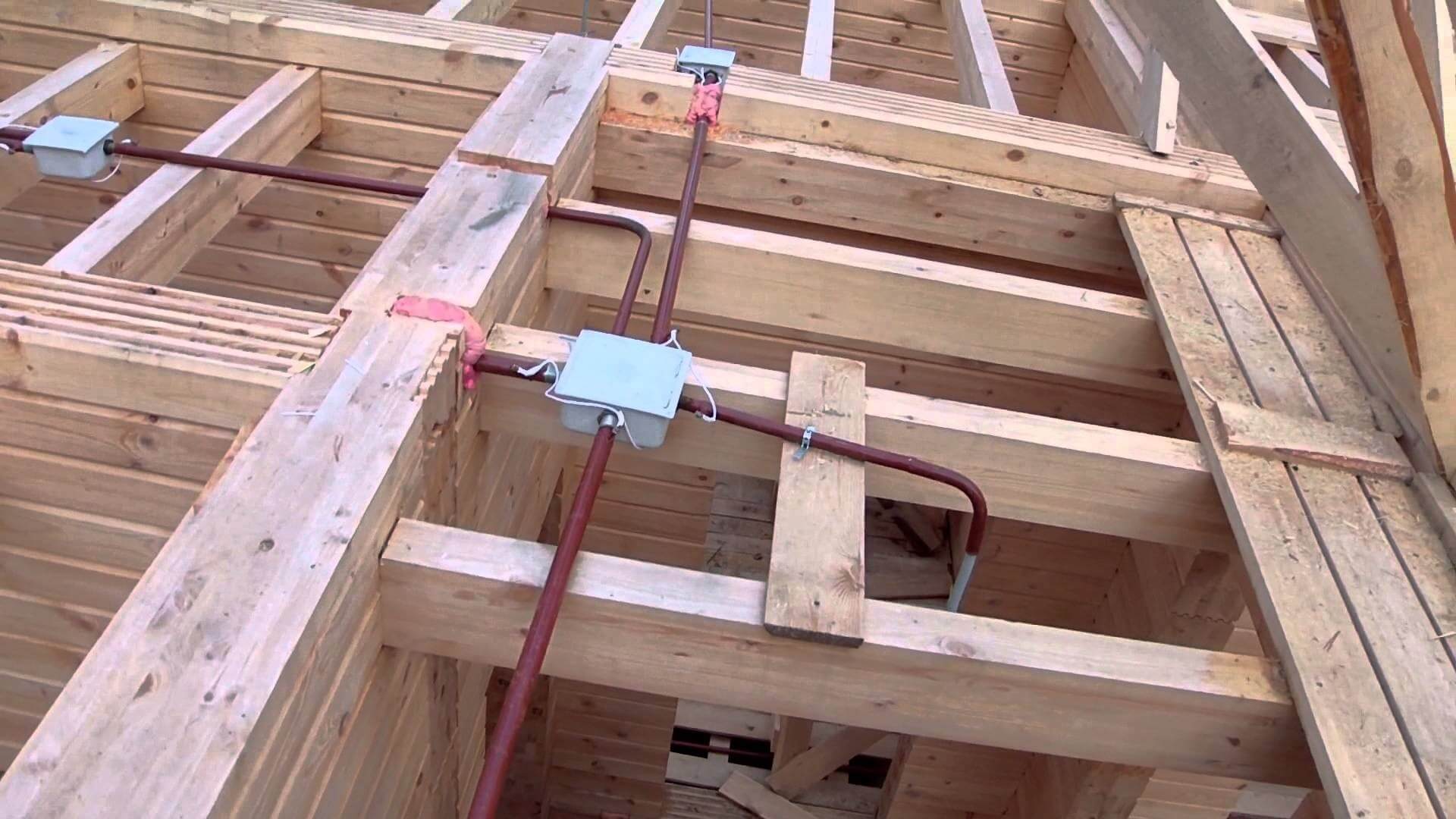

Для использования в домах из натурального дерева существует ряд ограничений. Открытая прокладка осуществляется лишь в трубах и коробах, а внутри деревянных стен прокладка возможна только в металлических трубах.

Итоги сравнения

Резюмируя сравнительный анализ характеристик кабелей, показывающий, в чем разница между ВВГнг и NYM, можно выделить отдельные положительные отличия каждой из этих марок.

Преимущества NYM:

• повышенная пластичность и механическая прочность, обусловленная наличием специального заполнителя;
• улучшенная сопротивляемость влаге благодаря дополнительному слою резиновой изоляции;
• более легкая разделка и монтаж;
• поперечное сечение в виде правильной окружности позволяет легко герметизировать кабельный ввод там, где этого требует характеристика помещения;
• более эстетичный внешний вид;
• более длительный срок эксплуатации.

Преимущества ВВГнг:

• более широкий заявленный диапазон температуры эксплуатации;
• не поддерживает горение при групповой прокладке;
• считается, что оболочка изделия этой марки более устойчива к воздействию ультрафиолетовых лучей;
• более низкая цена.

Учитывая приведенные характеристики двух популярных марок кабеля, можно решить, что лучше в той или иной ситуации.

При выборе проводов для скрытой проводки в квартире, следует учесть, что NYM, ввиду его высокой пластичности, легче укладывать в подготовленные пазы. Наличие дополнительного изоляционного слоя из резины делает этот продукт невосприимчивым к затоплениям. Это обстоятельство определяет, что лучше для внутренней скрытой проводки выбрать именно этот кабель. Особенно актуально это для помещений с повышенной влажностью – ванная комната, туалет, кухня.

Выбирая кабель для проводки в деревянном доме, а также в каркасном доме, следует помнить, что при прокладке скрытой проводки в стенах из горючего материала, монтаж производится в металлических трубах, как показано на фото ниже:

При планировании открытого монтажа электропроводки, сравнение характеристик показывает, что лучше выбрать для этой цели ВВГнг, ввиду его большей устойчивости к ультрафиолетовому излучению. При возникновении пожара в закрытых помещениях лучше проявляет себя ВВГнг-ls, практически не выделяющий ядовитый дым.

В тех случаях, когда отличие технических свойств проводниковых продуктов не играет определяющей роли, вопрос «что выбрать?» может быть решен в пользу более дешевого продукта. Кабель NYM дороже, чем ВВГнг на 10 – 15 процентов.

Решая, что лучше: ВВГнг или NYM, следует учитывать еще одно обстоятельство. Кабель NYM, выпускаемый некоторыми российскими предприятиями, очень часто не отвечает требованиям немецкого стандарта. Соответственно, и заявленные технические характеристики отличаются от реальных параметров. Нередко встречаются отзывы покупателей такой продукции, содержащие информацию об откровенном браке. Из сказанного следует, что выбрать производителя кабельной продукции – одна из самых важных задач, возникающих в процессе ремонта или реконструкции электропроводки. Лучшие производителя кабеля были описаны нами в отдельной статье.

Напоследок рекомендуем просмотреть видео, на котором наглядно демонстрируется сравнение NYM и ВВГнг-LS:

Будет полезно прочитать:

• Как сделать скрытую проводку в деревянном доме
• Как выбрать кабель для электропроводки
• Лучшие производители розеток и выключателей
