Установка кассетных кондиционеров: технологические правила монтажа бытового “кассетника”

Характеристики оборудования

Кассетные кондиционеры выделяются мощностью холодопроизводительности — 3,5-20 кВт. Одно устройство справляется с сохранением комфортного климата в помещении площадью до 180 кв. м. На рынке климатического оборудования присутствуют однопоточные и многопоточные модели:

• двухпоточные;
• трехпоточные;
• четырехпоточные.

Внешний блок кондиционера включает:

• компрессор;
• электронную плату управления;
• вентилятор, обдувающий конденсатор;
• защиту;
• теплообменник.

Внутренний блок включает:

• центробежный вентилятор для подачи охлажденного воздуха;
• фильтр для очистки воздуха, поступающего снаружи;
• теплообменник и испаритель для охлаждения потока воздуха;
• патрубок для выведения конденсата с испарителя;
• жалюзи на передней панели для управления воздушным потоком;
• датчик температуры и движения (в некоторых моделях).

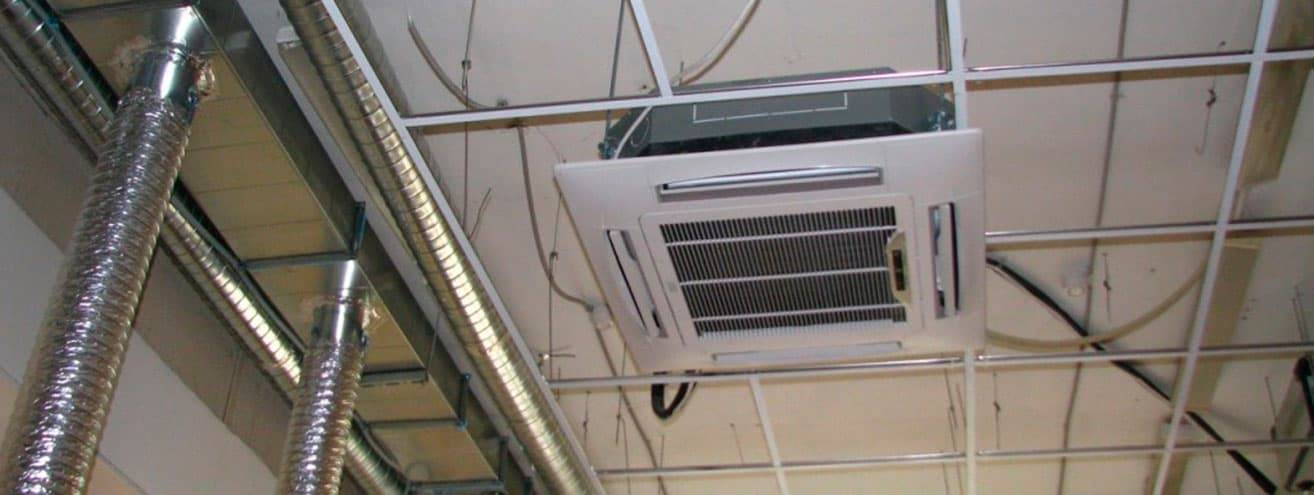

Внутренний блок нужно встраивать в подвесной потолок. Габариты оборудования учитывают этот фактор. Производители выпускают модели под разные длину и ширину потолочных ячеек:

• квадратные 60×60, 70×70, 90×90 см;
• прямоугольные 60×70, 60×90, 60×120, 70×90, 70×120, 90×120 см.

Инверторный кондиционер кассетного типа оснащен улучшенной системой питания, позволяющей регулировать скорость работы двигателя компрессора. Оборудование работает в увеличенном диапазоне температур, по большей части пребывая в режиме пониженного энергопотребления, чем экономит электричество. Вредные для компрессорного блока периодические включения такому кондиционеру не требуются, компрессору не грозят пусковые нагрузки.

Этапы монтажа

Парник на основе алюминиевого профиля или трубы устанавливается достаточно легко и быстро. Весь процесс работ выполняется в несколько последовательных действий, от качества выполнения которых будет зависеть долговечность тепличной конструкции.

• Грамотно выбрать и качественно выровнять площадку под алюминиевую тепличную конструкцию. Участок должен быть максимально открытым, без затенений от жилого сооружения, хозяйственных построек и растений.
• Для фундаментного основания можно использовать качественную бетонную заливку или каркас из деревянных брусов. Допускается применение кирпичного основания. Бетонный вариант фундамента зависит от габаритов тепличного сооружения и может быть незаглубленным или малозаглубленным.
• На следующем этапе выполняется монтаж профильного каркаса на основе алюминия или сборка конструкции заводского производства согласно прилагаемой инструкции.
• Покрытие каркасной конструкции накрывным материалом.

Парник или теплица на основе алюминиевого каркаса отличаются максимальной прочностью, долговечностью, надёжностью и высоким качеством

Основное внимание следует уделить уходу за такой конструкцией. Теплица должна регулярно проветриваться, а также проходить предпосевную обработку различными средствами дезинфицирующего характера, включая серу или нафталин

Эффективные утеплители

Далее будут рассмотрены наиболее эффективные материалы, не требующие серьёзного оборудования, чтоб качественно выполнить утепление мансарды.

Каменная вата

Благодаря своей упругости маты хорошо держатся между стропилами, позволяют монтаж без дополнительного крепления. А относительно плотная структура каменной ваты исключает её усадку с течением времени. Поэтому она хорошо зарекомендовала себя на вертикальных поверхностях.

Маты каменной ваты бывают разной толщины, и можно выбрать необходимую исходя из климатических условий и других используемых материаловИсточник pallazzo.su

Чтобы ещё снизить риски, через каждые 3 метра высоты необходимо устроить опоры для утеплителя – добавить горизонтальный элемент каркаса.

Экструдированный пенополистирол

Общедоступный популярный материал – пеноплэкс. Как утеплитель очень эффективен. Его применение оправдано на территориях страны, где минеральные ваты использовать не целесообразно – нужна большая толщина, которая значительно крадёт пространство, а стоимость непомерно велика.

В обычных условиях он значительно экономит место, когда важна каждая единица объема:

• Его возможно смонтировать между стропилами малой ширины, при этом утепление будет эффективным.
• Он не требует дополнительной гидроизоляции, так как сам не пропускает воду. То есть отсутствие кровельной мембраны не критично.

Однако всё равно желательно наличие вентиляционного зазора с кровлей, для быстрого отвода паров конденсата. Так стропила сохраняться значительно дольше, ведь они не защищены.

Экструдированный пенополистирол не требует обязательной гидроизоляцииИсточник pt.decorexpro.com

Утепляясь пеноплексом, будет нелишним предпринять меры к повышенной пожарной безопасности. Например, использовать открытый монтаж электропроводки, заложив это конструктивно, как дизайнерское решение. Всё дело в том, что сам пеноплэкс не поддерживает горение, но при больших температурах очень быстро плавится.

Монтаж внутренней части

Установка простых кассетных кондиционеров начинается с монтажа внутреннего блока. Лучшее место для кондиционера — в центре комнаты. Устройство будет наиболее эффективно и полезно, сможет создать правильный воздушный поток.

Перед монтажом блока создается картонный образец, совпадающий по размерам с устройством (если такого образца нет в комплекте с устройством).

Образец прикладывается к месту на стене или потолке, чтобы определить фронт работ. Если есть такая необходимость, проводится обрезка профиля потолка (алюминиевого), но только после его тщательного укрепления. Для снижения вибрации внутреннего блока перед монтажом потолок дополнительно оснащается пенопластовыми вставками. Для шпилек, на которых будет держаться кондиционер, проделываются отверстия с помощью дрели.

Монтаж дополнительных труб

С помощью уровня проверяется положение блока (иначе в будущем будет собираться жидкость). После этого измеряется расстояние для будущей магистрали с фреоном. Трубы, которые идут в комплекте с устройством, аккуратно подрезаются под сделанные замеры

Важно вычистить всю металлическую стружку, которая может оставаться в обрезках. Для обработки краев труб используются специальные инструменты. Для установки труб проводится изоляции с помощью скотча или липкой ленты

Для установки труб проводится изоляции с помощью скотча или липкой ленты

Затем труба утепляется и вешается на подготовленные крючки. С помощью стяжек трубы фиксируются, чтобы избежать их расшатывания во время прохождения воздуха. Изогнутые трубы нуждаются в дополнительном креплении – вручную труба не сгибается, это может повредить или сломать ее. Если длины трубы не хватает, можно нарастить через увеличение диаметра. Заключительная подгонка труб — сварка отдельных частей.

Для установки труб проводится изоляции с помощью скотча или липкой ленты. Затем труба утепляется и вешается на подготовленные крючки. С помощью стяжек трубы фиксируются, чтобы избежать их расшатывания во время прохождения воздуха. Изогнутые трубы нуждаются в дополнительном креплении – вручную труба не сгибается, это может повредить или сломать ее. Если длины трубы не хватает, можно нарастить через увеличение диаметра. Заключительная подгонка труб — сварка отдельных частей.

Подсоединение внутренней части системы

Закрепленные трубы следует подключить к блоку. Для этого проводятся последовательные действия:

• трубы подводятся к соплам внутренней части устройства;
• гайка надевается на патрубок;
• к трубе крепится конус;
• конус надежно фиксируется;
• между блоком и трубой крепится утеплитель.

После окончательной фиксации соединительных частей устанавливается планка, которая прикрывает трубы. С помощью уровня устанавливается облицовка – внутренний блок полностью прикрывается и подстраивается под декор.

Преимущества и недостатки кассетных кондиционеров

Являясь надежным и эффективным климатическим оборудованием, кассетные кондиционеры обладают как бесспорными преимуществами, так и некоторыми недостатками. К их достоинствам относится:

• быстрота и равномерность охлаждения или нагрева внутреннего пространства помещений;
• эргономичный дизайн, незаметность в интерьерах с возможностью выбора системы с декоративной решеткой, максимально соответствующей стилевым особенностям внутреннего пространства;
• улучшенные эксплуатационные характеристики при сравнении с аналогами других типов;
• низкий уровень шумности;
• высокий эксплуатационный ресурс и простота технического обслуживания.

К недостаткам кассетных кондиционеров относится следующее:

• возможность монтажа исключительно в промежутке между черновым и подвесным потолками;
• жесткие требования к высоте помещения, межпотолочному расстоянию;
• возможность установки только в процессе отделочных работ при строительстве или ремонте зданий.

Преимущества кассетного кондиционера

Равномерное распределение воздуха: кассетный кондиционер обеспечивает равномерную циркуляцию воздуха в помещении благодаря особому расположению вентиляционных открытий. Это позволяет достичь комфортной температуры и обеспечить оптимальные климатические условия в помещении.
Эстетический внешний вид: кассетные кондиционеры имеют компактные размеры и встраиваются в потолочное пространство. Они не занимают полезное пространство в помещении, а также обладают современным и стильным дизайном, что позволяет им легко вписаться в любой интерьер.
Низкий уровень шума: кассетные кондиционеры имеют специальное звукопоглощающее покрытие и высококачественные изоляционные материалы, которые значительно уменьшают уровень шума во время работы кондиционера

Это особенно важно для использования в спальнях, офисах и других местах, где требуется тихая и комфортная атмосфера.
Функционирование в зимний период: некоторые модели кассетных кондиционеров имеют реверсивный режим, который позволяет использовать устройство не только для охлаждения, но и для обогрева помещения в холодное время года. Это позволяет сэкономить на установке отдельной системы отопления.
Удобное управление: кассетные кондиционеры обычно оснащены пультом дистанционного управления, который позволяет легко регулировать настройки кондиционера без необходимости вставать и подходить к нему

Также некоторые модели имеют функцию программирования, которая позволяет установить определенное время работы кондиционера, что обеспечивает комфортную температуру в помещении в нужное время.

Устройство бытового кассетного кондиционера

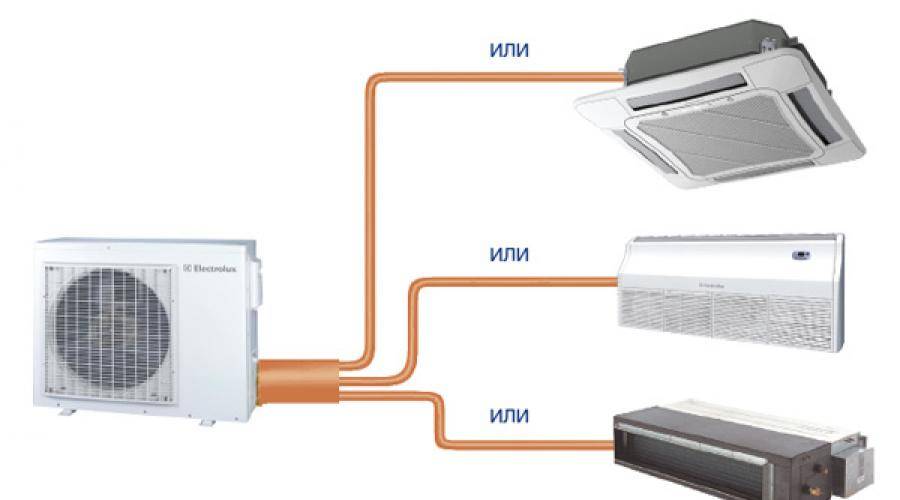

Охлаждающая техника кассетного типа представляет собой двухмодульную систему, благодаря которой осуществляется функция охлаждения воздуха до заданной температуры.

Комплект кассетной сплит-системы составляют модули:

1. Внешний (уличный).
2. Внутренний (квартирный, офисный).

Оба модуля комплекта являются индивидуальным блоками, которые при монтаже системы в рабочее состояние объединяются технологическими трубопроводами и электрическими соединениями.

Нужно отметить: сплит-системы кассетного типа чаще используются в качестве офисного оборудования, устанавливаются на объектах малого бизнеса и внутри административных зданий.

Применение в квартирах или домах – явление достаточно редкое. Основная причина такого расклада – необходимость устройства на объекте фальш-потолка, потому как внутренний модуль имеет назначение монтажа под потолком.

Строение внешнего модуля

Эта часть конструкции кассетного кондиционера полностью соответствует классическому исполнению бытовых систем кондиционирования воздуха.

Блочный уличный модуль содержит внутри следующие компоненты:

• компрессор;
• конденсатор;
• вентилятор;
• элементы автоматики;
• электрические детали.

Компрессор и конденсатор объединяет холодильный контур, заправляемый фреоном, от которого через пару линейных запорных кранов сделаны контактные точки для соединения с внутренним блоком.

Электрические соединения под автоматическое управление и питание компрессора внешнего модуля также выводятся на контактную панель внутреннего модуля, где коммутируются соответствующим образом (по схеме) и выводятся на общее питание.

Особенности внутреннего блока

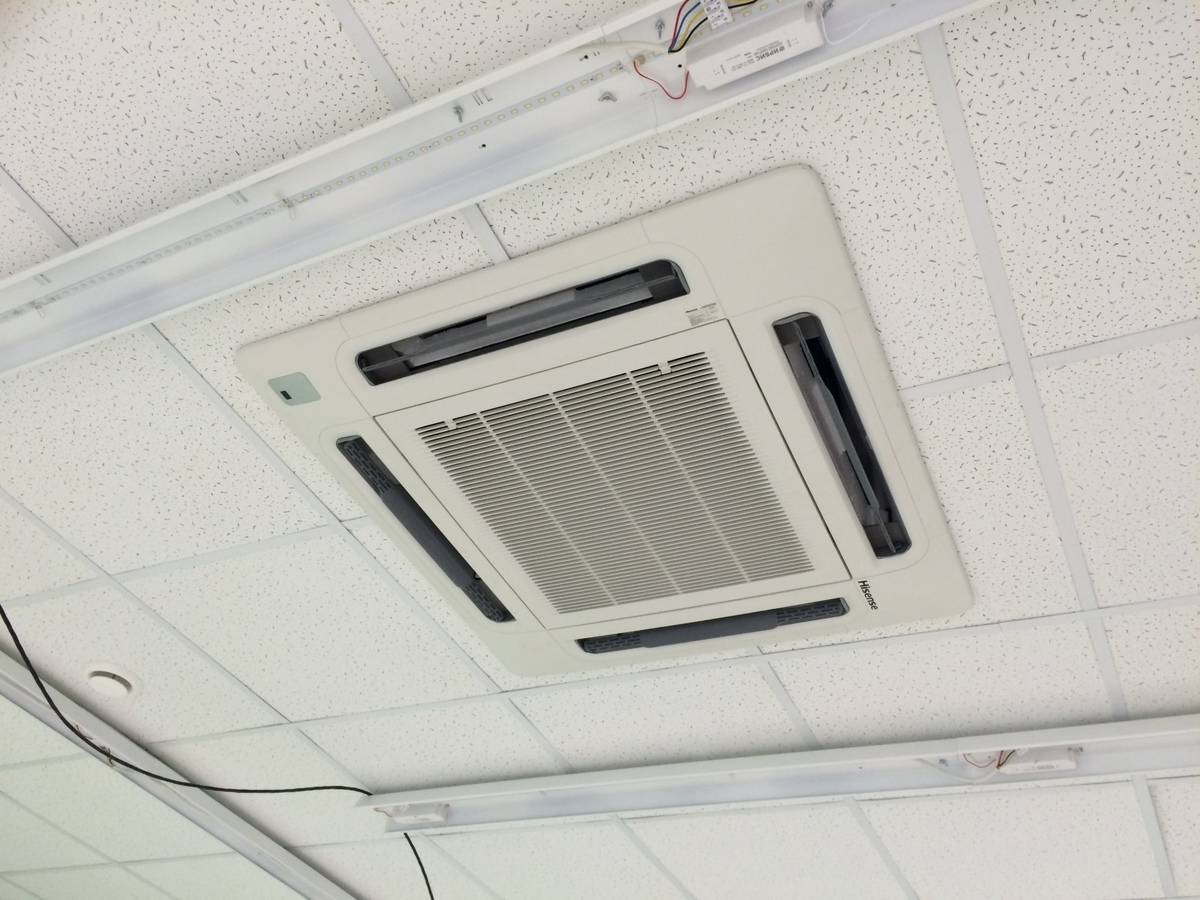

Эта часть кондиционера выполнена в виде рабочей блочной кассеты с панелью, предназначенной для встраивания в потолочную конструкцию. Причём потолочная конструкция должна иметь так называемый фальш-потолок.

Рабочий (системный) блок «прячется» под фальш-покрытие, а распределительная панель остаётся на одной плоскости с фальш-покрытием.

Распределительная панель внутреннего кассетного блока в целом содержит несколько элементов:

1. Воздухозаборную решетку.
2. Фильтр грубой очистки.
3. Фильтр ионизатор.
4. Жесткую раму.
5. Лицевую накладку.
6. Распределительные жалюзи.

Воздухозаборная решетка с фильтрами ионизации, грубой очистки и жесткой рамой располагается в центральной области распределительной панели.

По периметру – на боковых сторонах той же распределительной панели – размещаются каналы выхода охлажденного воздуха, дополненные жалюзи с автоматической цикличной регуляцией потока.

Лицевая накладка распределительной панели кассеты, кроме всего прочего, содержит плату световой индикации и дистанционного управления. Есть модельное исполнение, укомплектованное проводным пультом управления.

Рабочий блок кассеты, «спрятанный» под фальш-потолком, является частью холодильной конструкции, включающей: испаритель, вентилятор, устройство отвода конденсата, узлы подключения линий от наружного модуля, плату электрических соединений.

Соединение и подключение межблочных кабелей кондиционера

клеммная колодка с проводами Если принято решение подключать кондиционер к электросети через розетку, то необходимо убедиться в том, что она выдержит предстоящую нагрузку. При несоответствии требуемым параметрам монтажник не должен подсоединять прибор к ней и обязан пояснить заказчику суть проблемы, а также предложить выход из положения – прокладывание отдельной линии к щитку.

Вот основные требования к розетке:

Розетка должна иметь заземление или дифференциальное реле; Она должна соответствовать требуемым значениям, указанным в инструкции к сплит-системе. Лучшее соотношение – высокая мощность сети и небольшая мощность охлаждающего устройства; Кондиционер не размещают на одной линии с другими мощными приборами; Запрещено запитывать прибор с розетки, если используется алюминиевая проводка

Для подключения кондиционера через нее необходимо брать медный провод с соответствующей площадью сечения; Важно убедиться в том, что сама розетка подключена через автомат, который имеет расстояние между контактами не менее 3 мм в разомкнутом состоянии; Работы выполняет только опытный монтажник в соответствии с требуемыми государственными и местными стандартами. При соблюдении всех перечисленных требований приступают к подготовительным работам по подключению кондиционера к розетке своими руками

Сначала проверяют наличие нужных инструментов, а потом зачищают жилы кабеля ножом или устройством для снятия изоляции. Теперь переходят к прокладке межблочных кабелей и подключению внешнего блока кондиционера, а затем внутреннего

При соблюдении всех перечисленных требований приступают к подготовительным работам по подключению кондиционера к розетке своими руками. Сначала проверяют наличие нужных инструментов, а потом зачищают жилы кабеля ножом или устройством для снятия изоляции. Теперь переходят к прокладке межблочных кабелей и подключению внешнего блока кондиционера, а затем внутреннего.

Современные усиленные евророзетки обычно подходят для приборов повышенной мощности.

Маркировка клемм для on/off моделей сплит-систем:

• 1 – питание компрессора;
• 2(N) – общая нейтраль;
• 3 – четырехходовой клапан;
• 4 – вентилятор внешнего блока;
• (земля).

Маркировка клемм для инверторных моделей сплит-систем:

• 1 – питание;
• 2(N) – нейтраль;
• 3 – управление;
• (земля).

Провода подключаются к клеммам. Коробка с клеммами находится под панелью блоков. В соответствии с нумерацией провода внутреннего модуля соединяют с контактами внешнего.

Этапы

Краткая инструкция подключения кондиционера своими руками для внутреннего блока выглядит следующим образом:

1. Снимают декоративную панель с блока.
2. Снимают защитную крышку с разъемов и фиксатор шнура.
3. Прокладывают межблочный кабель через монтажное отверстие в тыльной части прибора.
4. Подготавливают кабель к подключению, предварительно зачистив его и сняв изоляцию.
5. Зачищенные концы вставляют в клеммы и плотно затягивают винтами. Усилия при затяжке должны составлять примерно 1,2 Нм. Обычно в клеммных колодках используются винтовые зажимы для подключения проводов.
6. Фиксаторами хорошо закрепляют межблочный провод.
7. Устанавливают на место клеммную крышку.

Такая же краткая инструкция подходит для того, чтобы произвести подключение внешнего блока кондиционера по электрической схеме самостоятельно. Вместо декоративной панели у наружного блока снимают защитную крышку и соединяют его проводами с внутренним модулем через клеммы.

В самом конце проверяют, соответствует ли проделанная работа схемам подключения. Только потом можно включать прибор.

Топ-5 советов от экспертов

1. Для сплит-систем подходят автоматы отключений, предназначенные для бойлеров и стиральных машинок.
2. При сильном провисании дренажных трубок скапливается конденсат.
3. Если вы раньше не делали развальцовку, потренируйтесь на ненужном отрезке трубы.
4. Герметизацию лучше проводить вдвоем.
5. После подключения трубопровода нужно задуть отверстия монтажной пеной или заполнить силиконовым герметиком.

Впринципе, как и любой другой нормальный человек с достатком ниже среднего, я склонялся ко второму и третьему варианту, но ввиду отсутствия знакомых Петровичей третий вариант отпал само собой. И вот я счастливый, с суммой 16т.р., заказываю кондей, с расчетом 3т.р. из этих денег надо на установку, по факту осталось 2 тысячи. Хватило на Сплит-систему STARWIND TAC-09CHSA/BR (комплект из 2-х коробок) 13940руб.

На следующий же день начинаю обзванивать конторы по установке кондиционеров. Звоню одним, говорят ну 5500-6000 тысяч, вторым — такой же ценник, третим — те вообще как узнают, что к комнате примыкает лоджия, готовьте 7 тысяч, а там разберемся. Я в шоке. Затем следует недельный затуп и поиск оптимально бюджетного решения. На этом лирика заканчивается. Я решил пойти по самому сложному пути и попробовать установить кондиционер самостоятельно.

Как я устанавливал кондиционер собственными руками*

* — Не является инструкцией к действиям. Прежде чем действовать, пересмотрел не один десяток видео об «установке», а так же прочел форумы с коментариями людей реально занимающихся установкой климаттехники. Помимо этого работаю электромонтером и имею представления и навыки монтажа электрооборудования.

Установка кассетного кондиционера

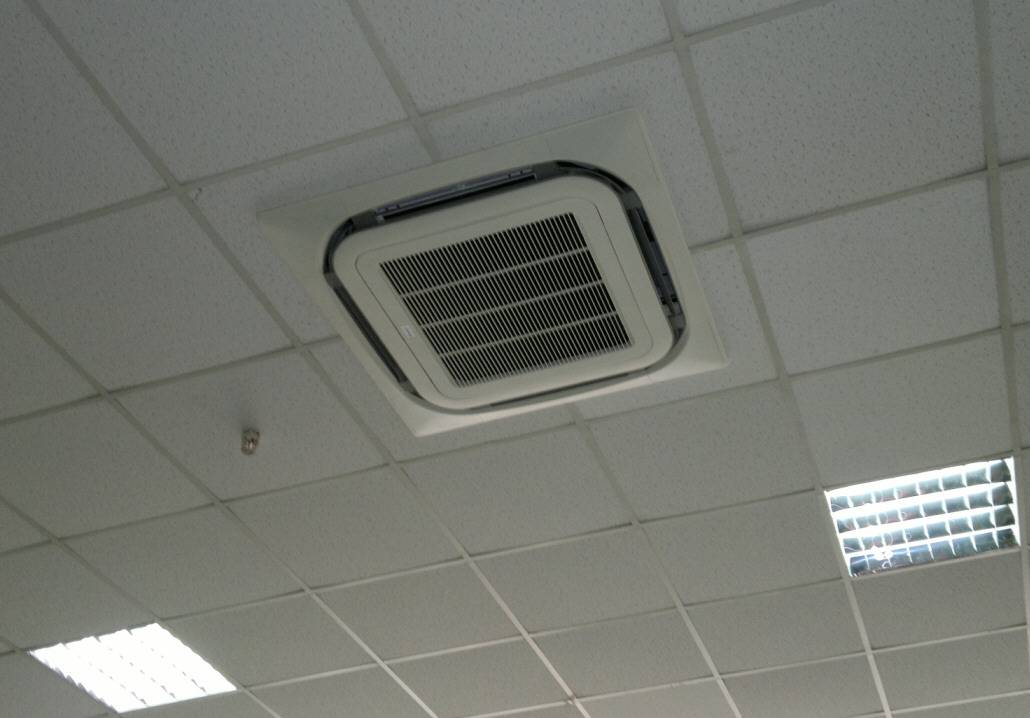

Во многих современных жилых и офисных помещениях устанавливаются подвесные потолочные системы. Их основное преимущество состоит в возможности спрятать коммуникации.

Сплит-системы кассетного типа относятся к классу полупромышленного климатического оборудования, и, помимо высокой мощности, отличаются от стандартных бытовых сплитов способом монтажа. Внутренний блок и трасса, соединяющая его с внешним агрегатом, устанавливаются под плитами подвесного потолка. Это является главным условием для монтажа кассетного кондиционера. При этом межпотолочное пространство должно составлять 25-40 см. Особых трудозатрат установка кассетника не требует, но от качества монтажа зависит дальнейшая исправная работа оборудования.

Монтаж кассетного кондиционера включает несколько этапов:

• Установка наружного и внутреннего блоков.
• Протяжка воздушных коммуникаций.
• Прокладка электропроводов.
• Установка наружного щитка для осуществления управления системой.
• Пусконаладочные работы.

Преимущества кассетных кондиционеров

Решая, какое климатическое оборудование установить в помещении, следует рассмотреть преимущества каждого вида.

Основными положительными сторонами установки кассетных кондиционеров являются:

• высокая производительность системы;
• возможность кондиционирования больших помещений с большой площадью;
• низкий уровень шума во время работы;
• равномерное распределение охлажденного воздуха по комнате.

Немаловажным условием для монтажа кассетных кондиционеров является высота потолка в помещении. Она должна быть не менее 3 метров.

Другим препятствием для использования подобной системы может послужить ее высокая цена, которая напрямую зависит от мощности оборудования. Впрочем, расходы непременно себя оправдают, так как комфортная температура в помещении повышает производительность труда.

Требования по эксплуатации

К пользователям кассетных кондиционеров предъявляется стандартный набор требований для работы с электрооборудованием:

• вблизи агрегата нельзя размещать легковоспламеняющиеся, взрывоопасные материалы;
• нельзя касаться подключенного к электросети устройства мокрыми руками;
• при появлении запаха гари или дыма, технику необходимо немедленно обесточить.

Правила ухода за кассетными кондиционерами

При использовании кассетника немаловажно соблюдать ряд правил, обеспечивающих ему исправную работу. При первых признаках засорения сплит-системы, необходимо провести ее очистку. Если от работающей техники исходит неприятный запах, а на поверхности агрегата образовались пятна плесени и другие следы, нужно срочно провести диагностику и обслуживание оборудования

Если от работающей техники исходит неприятный запах, а на поверхности агрегата образовались пятна плесени и другие следы, нужно срочно провести диагностику и обслуживание оборудования.

Не стоит также забывать и о плановой чистке перед запуском или после долгого перерыва в работе агрегата.

Учитывая полупромышленный характер техники, не стоит пренебрегать ее профилактическим осмотром специалистами сервисного центра.

Почему монтаж кассетного кондиционера лучше доверить профессионалам

По наблюдениям мастеров СЦ, в большинстве случаев причиной поломки климатического оборудования является неправильный монтаж.

Установка наружного элемента системы кондиционирования не представляет особой сложности. Чего нельзя сказать о внутреннем блоке. Для его размещения может потребоваться частичный или полный демонтаж подвесного потолка. Именно поэтому установку кассетника в комнате лучше совмещать с ремонтом или заменой потолочной системы.

Установка кассетных кондиционеров должна производиться профессионалами, способными обеспечить качественную прокладку электро- и воздуховодных магистралей между внешним и внутренним элементами системы. Любая ошибка чревата тем, что оборудование в лучшем случае будет работать с перебоями, в худшем — сразу выйдет из строя.

Услуга нашей компании: установка кассетного кондиционера

Специалисты сервисного центра Dt servis имеют знания и большой практический опыт монтажа климатического оборудования кассетного типа.

Мастера центра выполнят монтаж кассетника, расскажут клиенту о правилах использования агрегата, особенностях и тонкостях его эксплуатации. На все выполненные работы компания предоставляет гарантию.

Чтобы ваше климатическое оборудование функционировало исправно, Dt servis предлагает заключить договор на сервисное обслуживание. Специалисты центра проинспектируют агрегаты, составят график плановой профилактики, при необходимости выполнят ремонт.

Сфера применения

Благодаря конструкции и характеристикам данные устройства размещаются внутри тех помещений, где нет возможности или технической целесообразности установить иные модели. Прежде всего монтаж актуален в помещениях следующего типа:

• Квартиры, где нет возможности смонтировать настенный блок или же его монтаж крайне осложнен.
• Если предусматривается прокладка слишком длиной фреоновой трасы, что скажется на эффективности эксплуатации альтернативных моделей.
• Торговые, общественные, развлекательные помещения с большой площадью стен с остеклением.
• Офисные помещения, где стеллажи, смонтированные вдоль стен, не дают возможности установить настенную модель, а высота потолков не позволяет скрыть конструкция кондиционера под подвесные конструкции.
• Комнаты, где нет возможности качественно скрыть фреоновые коммуникации в штробах или под потолками.

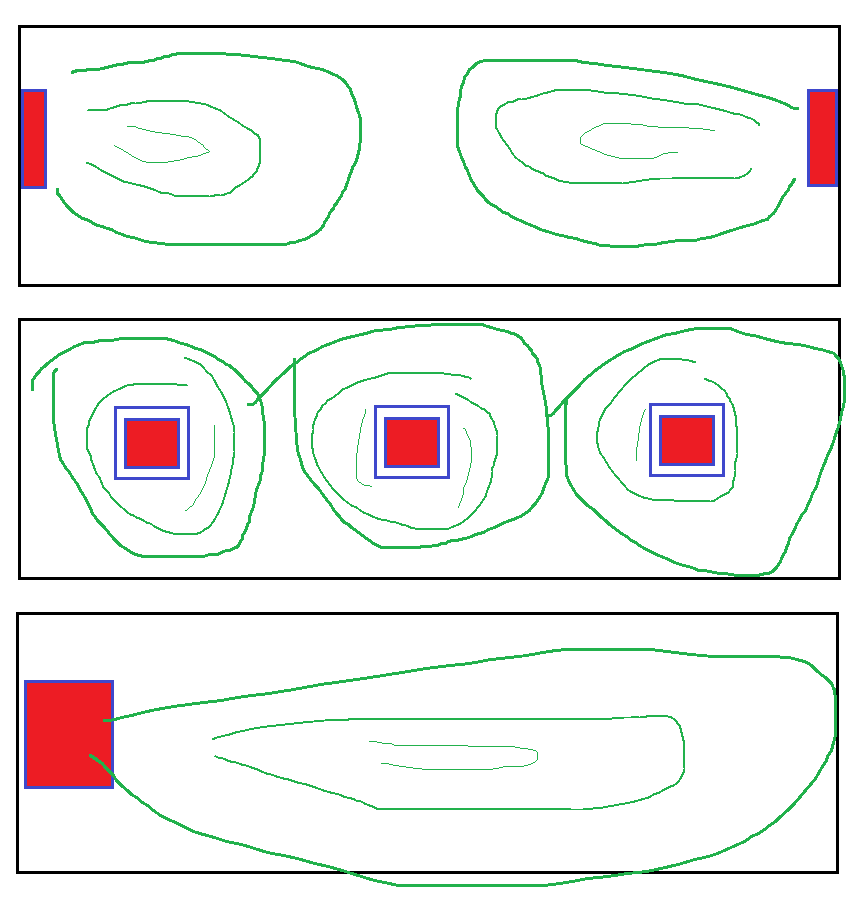

Ещё один важный тип объектов – это вытянутые в длину помещения. Один настенный кондиционер не охватит всю площадь помещения, и скорее всего потребуется установить 2 блока в разных концах комнаты. Кассетных кондиционеров и вовсе понадобится несколько штук. Для канальников потребуется слишком сложная разводка воздуховодов. Ну а напольно-потолочные модели идеально впишутся в интерьер и геометрию помещения.

В одном и том же помещении может потребоваться 2 настенника, 3 кассетника и всего один напольно-потолочный кондиционер.

Как работает кассетная система?

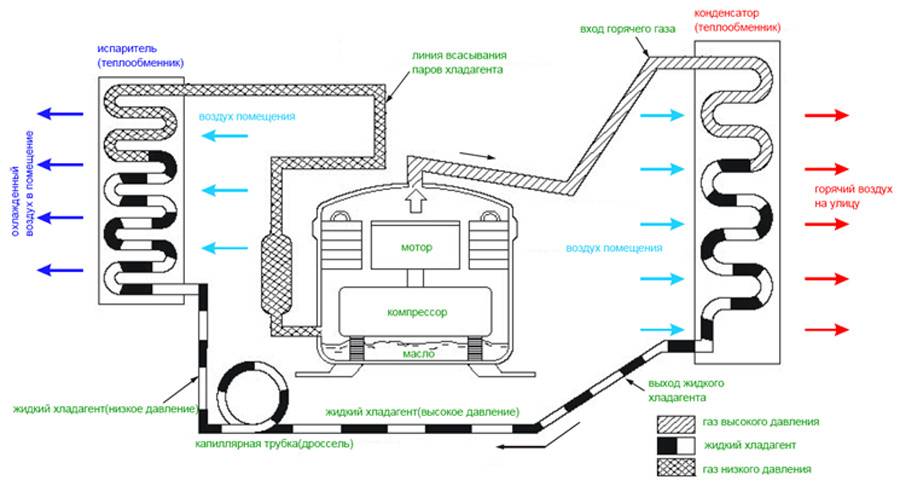

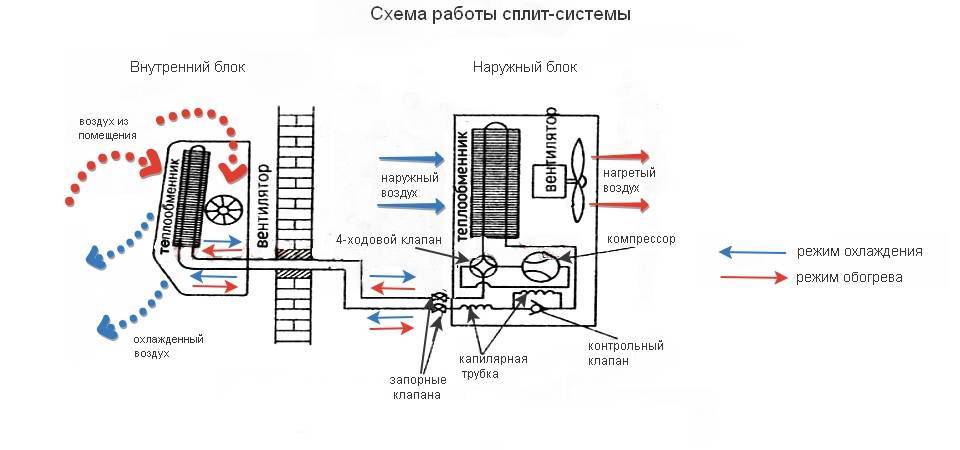

Собственно, принцип действия классической системы кондиционирования здесь не меняется. Также используется хладагент из числа тех марок, что чаще всего применяются на практике. То есть, к примеру, хладагент R410A и подобные хладоны.

Процедура заправки фреоном кассетной сплит-системы ничем не отличается от такой же процедуры, выполняемой для других видов систем кондиционирования. Виды хладонов используются также аналогичные

Таким веществом заправляется контур системы при условии полноценной сборки кассетной установки, объединяющий наружный и внутренний модули. Рекомендуем ознакомиться с тонкостями самостоятельной заправки системы фреоном.

После включения кассетной сплит-системы в работу, хладон циркулирует внутри контура за счёт работы компрессора. Его циркуляция приводит к охлаждению испарителя.

Через находящийся в корпусе кассеты внутреннего модуля испаритель, вентилятором протягивается воздух, который засасывается сквозь воздухозаборную решетку. Охлажденный испарителем, воздух подается на выход в боковые каналы, оснащенные жалюзи.

На картинке хорошо видны четыре канала выхода обработанного воздуха, расположение которых обеспечивает равномерное поступление потоков на территорию обслуживаемого помещения

Конструкция боковых каналов имеет характерное исполнение – загиб исходящей части примерно на 30-35 градусов. Поэтому исходящий из каналов кассеты охлажденный воздушный поток направляется не вертикально вниз, а в стороны.

Учитывая наличие выходов каналов по всем четырем сторонам распределительной панели, воздушный поток распределяется равномерно по четырем направлениям.

Сплит система, что это такое: различные варианты установки и использования

Охлаждающая техника кассетного типа представляет собой двухмодульную систему, благодаря которой осуществляется функция охлаждения воздуха до заданной температуры.

Комплект кассетной сплит-системы составляют модули:

1. Внешний (уличный).
2. Внутренний (квартирный, офисный).

Оба модуля комплекта являются индивидуальным блоками, которые при монтаже системы в рабочее состояние объединяются технологическими трубопроводами и электрическими соединениями.

Нужно отметить: сплит-системы кассетного типа чаще используются в качестве офисного оборудования, устанавливаются на объектах малого бизнеса и внутри административных зданий.

Применение в квартирах или домах – явление достаточно редкое. Основная причина такого расклада – необходимость устройства на объекте фальш-потолка, потому как внутренний модуль имеет назначение монтажа под потолком.

Строение внешнего модуля

Эта часть конструкции кассетного кондиционера полностью соответствует классическому исполнению бытовых систем кондиционирования воздуха.

Блочный уличный модуль содержит внутри следующие компоненты:

• компрессор;
• конденсатор;
• вентилятор;
• элементы автоматики;
• электрические детали.

Компрессор и конденсатор объединяет холодильный контур, заправляемый фреоном, от которого через пару линейных запорных кранов сделаны контактные точки для соединения с внутренним блоком.

Электрические соединения под автоматическое управление и питание компрессора внешнего модуля также выводятся на контактную панель внутреннего модуля, где коммутируются соответствующим образом (по схеме) и выводятся на общее питание.

Особенности внутреннего блока

Эта часть кондиционера выполнена в виде рабочей блочной кассеты с панелью, предназначенной для встраивания в потолочную конструкцию. Причём потолочная конструкция должна иметь так называемый фальш-потолок.

Рабочий (системный) блок «прячется» под фальш-покрытие, а распределительная панель остаётся на одной плоскости с фальш-покрытием.

Распределительная панель внутреннего кассетного блока в целом содержит несколько элементов:

1. Воздухозаборную решетку.
2. Фильтр грубой очистки.
3. Фильтр ионизатор.
4. Жесткую раму.
5. Лицевую накладку.
6. Распределительные жалюзи.

Воздухозаборная решетка с фильтрами ионизации, грубой очистки и жесткой рамой располагается в центральной области распределительной панели.

По периметру – на боковых сторонах той же распределительной панели – размещаются каналы выхода охлажденного воздуха, дополненные жалюзи с автоматической цикличной регуляцией потока.

Лицевая накладка распределительной панели кассеты, кроме всего прочего, содержит плату световой индикации и дистанционного управления. Есть модельное исполнение, укомплектованное проводным пультом управления.

Рабочий блок кассеты, «спрятанный» под фальш-потолком, является частью холодильной конструкции, включающей: испаритель, вентилятор, устройство отвода конденсата, узлы подключения линий от наружного модуля, плату электрических соединений.

Особенности монтажа и эксплуатации

Как и любое другое сложное техническое устройство, кассетный кондиционер требует к себе повышенного внимания при монтаже и в процессе эксплуатации. В большей степени это относится к внутреннему блоку. Основные правила и требования монтажа:

• поверхность, предназначенная для установки блока, должна быть строго горизонтальна;
• высота помещения – не менее 3-х метров, расстояние между основным и подвесным потолками –300-350 мм.
• учет веса конструкции при выборе способа ее крепления к потолку;
• соблюдение уклонов при монтаже дренажной линии;
• правильный выбор места установки внутреннего блока для обеспечения равномерности или зонирования охлаждения/обогрева помещения.

После установки внутреннего блока, подключения и проверки работы системы можно приступать к монтажу подвесного потолка с установкой декоративной решетки кондиционера. Большое значение в эффективности работы и продолжительности срока службы оборудования имеет эксплуатационное обслуживание. Самое простое обязательное мероприятие – чистка фильтров, извлечь их можно собственными силами, сняв декоративную решетку, крепящуюся на защелках. После их очистки, установка на место производится в обратном порядке. Для более глубокого обслуживания сплит-систем следует привлекать специалистов, обладающих соответствующими знаниями и опытом. Они произведут демонтаж съемных частей, комплексную очистку оборудования, правильную сборку и запуск в работу. Регламент предусматривает диагностику общего состояния системы, дефектовку, закачку недостающего объема фреона, оценку работы электрооборудования и блока управления. На все выполненные работы должны быть предоставлены гарантии качества.
