Установка газового котла Protherm: схемы подключения и правила монтажа

Настройка и проверка работоспособности системы

После завершения монтажа отопительной системы Protherm Гепард 23 MTV необходимо провести настройку и проверку её работоспособности. В этом разделе мы рассмотрим основные шаги данного процесса.

1. Проверка включения и работы котла

Убедитесь, что все подключения газового и электрического проводов котла выполнены корректно.
Откройте газовый кран и включите питание котла.
Убедитесь, что котел включился и начал работать. Проверьте его работу на разных режимах (например, режим нагрева воды и отопления).

2. Проверка работы насоса

Убедитесь, что насос подключен и работает.
Проверьте, что насос отопления снабжает теплоносителем все системы отопления.

3. Проверка работы клапанов и задвижек

Проверьте, что задвижки и клапаны в системе работают корректно и перекрывают подачу теплоносителя, когда это необходимо.
Убедитесь, что все клапаны и задвижки открыты до конца, чтобы обеспечить свободный поток теплоносителя по системе.

4. Проверка тепловых датчиков и датчиков давления

Проверьте работу тепловых датчиков, убедившись, что они отображают корректные значения температуры в разных точках системы.
Проверьте работу датчиков давления, убедившись, что они отображают корректные значения давления в системе.

5. Проверка работы системы управления

Убедитесь, что система управления котлом Protherm Гепард 23 MTV функционирует корректно и отображает все необходимые параметры и настройки.
Проверьте, что Вы можете регулировать параметры работы системы с помощью управляющих элементов и кнопок на панели управления котла.

После проведения всех перечисленных шагов и убедившись в работоспособности всей системы, Вы можете быть уверены, что монтаж и настройка котла Protherm Гепард 23 MTV выполнены корректно. Рекомендуется все же обратиться к специалистам для окончательной проверки работы и настройки системы.

Схема с бойлером косвенного нагрева

Она актуальна для одноконтурного газового котла. Такая схема может реализовываться по разным правилам. Наиболее часто бойлер подключают параллельно. Для этого используют трехходовой клапан. Его устанавливают на гибкую трубу, которая соединяет патрубок подачи котла и радиаторы отопления. Благодаря ему, теплоноситель может как циркулировать по бойлеру косвенного нагрева, так и двигаться в обход его. Согласно этой схеме отходящую от бойлера гибкую трубу присоединяют к обратной линии.

Также этот элемент может включаться в часто изображаемую на разных фото схему с гидрострелкой. Согласно правилам такой вариант востребован для систем с большим количеством контуров. Но чтобы его реализовать, надо выполнить одно требование: провести установку группы безопасности и циркуляционного насоса на контур с бойлером. Некоторые схемы предусматривают последовательное подключение бойлера.

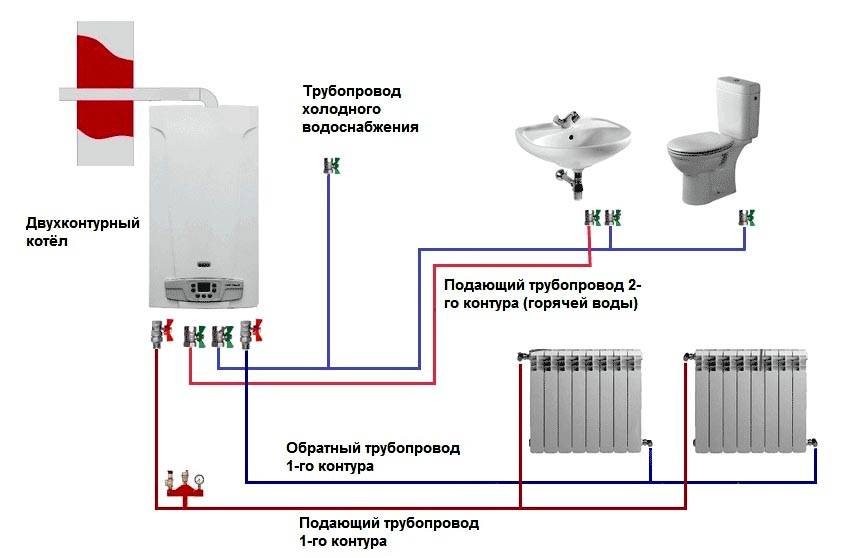

Все эти схемы подходят для одноконтурных и двухконтурных котлов. Правда, ситуация с двухконтурным агрегатом имеет небольшое исключение: систему ГВС надо подключать ко второму контуру. Благодаря этому не нужно использовать бойлер косвенного нагрева. Хотя здесь есть нюанс. Двухконтурный котел отлично подходит для домов, жители которых потребляют небольшое количество горячей воды. Однако, когда объемы потребления такой воды очень велики, стандартный второй контур не успеет ее нагреть. Ситуацию могут смягчить устройства с накопительным бачком или бойлером послойного нагрева.

Если же планируется использовать простой агрегат с двумя контурами, то для обеспечения дома большим количеством горячей воды нужно применять бойлер косвенного нагрева.

Что касается подключения котла к газопроводу с помощью гибкого шланга или трубки, то эту работу надо доверять специалистам газовой службы.

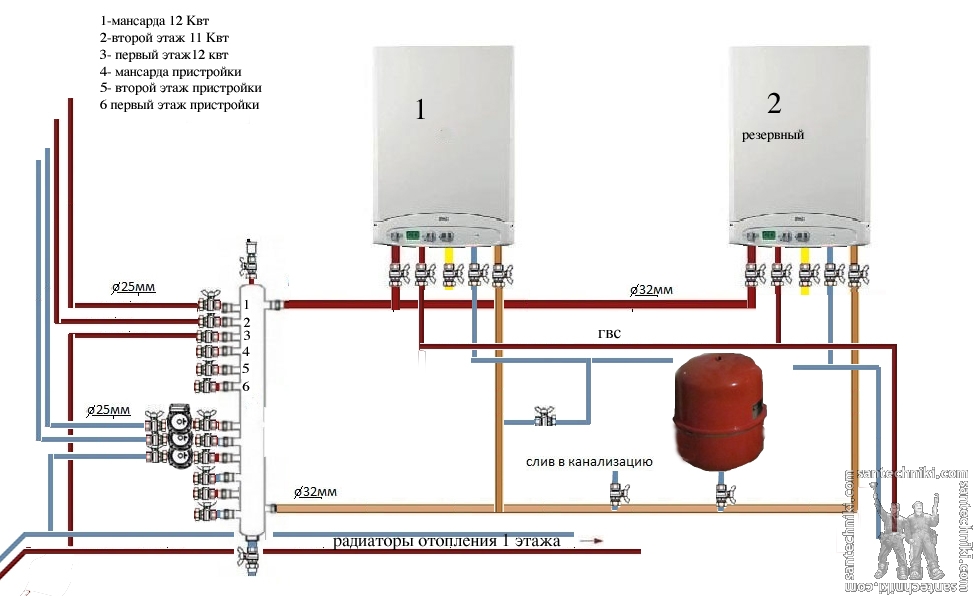

Подключение твердотопливного котла и газового в одну систему Два котла в одной системе отопления Схема подключения радиаторов отопления Установка газового котла с двумя контурами

Папа мастер! > Виды работ > Схема подключения газовых двухконтурных котлов в любом частном доме и ее основные нюансы

Электрокотлы отопления Protherm и их особенности

Ассортимент устройств, работающих на электрическом топливе, представлен линейкой «Скат». Модель разработана для отопления квартиры, частного дома, дачи или небольшого офиса – одним словом, любого помещения, где имеется возможность подключить прибор к электросети. Такой котел можно использовать не только как основной, но и как резервный источник тепла, который выручит в случае перебоев в снабжении топливом или неисправности основного (твердотопливного, газового или дизельного) устройства.

Одним из важнейших преимуществ этой продукции является цена электрокотла Protherm. Вам не потребуется несколько лет копить деньги на его приобретение или брать кредит в банке и платить за него огромные проценты. За вполне доступную плату вы получаете удобный и надежный отопительный прибор с гарантийным сроком 2 года.

К многочисленным достоинствам предлагаемых устройств относятся:

наличие в линейке «Скат» восьми модификаций с различной номинальной мощностью – от 6 до 28 кВт. Приборы, имеющие мощность 6 и 9 кВт могут работать от сети напряжением 220 или 380V. Более мощным устройствам требуется напряжение 380V;
котел на электричестве Protherm оборудован ступенчатым переключателем мощности с максимальным шагом до 7 кВт. Чтобы избежать слишком резких скачков мощности, предусмотрена задержка её переключения на некоторый интервал времени;
очень высокий коэффициент полезного действия – 99,5 %. Он достигается благодаря усовершенствованной конструкции, а также за счет уникальных свойств электрического топлива, которое не дает никаких отходов. Поэтому отсутствуют потери произведенного тепла с удаляемыми продуктами сгорания, в то время как приборам, работающим на углеводородных видах топлива, избавиться от таких потерь полностью не удается;
электрокотел для отопления Protherm оснащается, кроме нагревательного элемента и теплообменника, также расширительным мембранным баком (его емкость – 7 л), циркуляционным насосом с автоматическим воздухоотводчиком и электронным блоком управления. Имеется термостат для защиты от перегрева и датчик протока теплоносителя;
для управления функциями в конструкцию прибора включается автоматический электронный блок с жидкокристаллическим дисплеем. Интерфейс данного устройства интуитивно понятен, поэтому никаких специальных теоретических знаний или обучения практическим навыкам для пользования данным отопительным прибором не требуется;
купить электрический котел Protherm можно вместе с комнатным регулятором температуры, источником питания для которого служат обычные батарейки. Он подключается с помощью провода к блоку управления отопительным устройством и помогает постоянно поддерживать в доме тепловой комфорт. Изготовитель предлагает несколько вариантов регуляторов, которые адаптированы к выпускаемым моделям. Среди них есть устройства с функцией модуляции, а также с возможностью программирования режима отопления на сутки или на неделю. Предусмотрена также программа защиты прибора от замерзания;
в серию отопительных устройств «Скат» входят только одноконтурные модели, предназначенные для отопления. Для организации горячего водоснабжения в конструкции имеется возможность подключения накопительного косвенного бойлера. Скорость нагрева воды составляет около 15,3 л/мин;
компактные настенные электрические котлы Protherm занимают совсем немного места, поэтому они удобны даже для маленькой дачи. Для экономии полезной площади бойлер можно поставить под котлом или выбрать модель, которая навешивается на стену рядом с ним. Предприятие выпускает водонагреватели различного объема, дизайн которых выполнен в одном стиле с отопительными приборами. Корпус бойлера может иметь цилиндрическую или прямоугольную форму;
с предлагаемыми отопительными приборами можно использовать погодозависимую автоматику (конечно, цены на электрокотлы Protherm с уличными датчиками и интеллектуальной системой управления будут чуть выше). Микропроцессор, в который поступает информация от датчиков, выполняет гибкую регулировку режима отопления соответственно «капризам» погоды. Это позволяет владельцу сэкономить значительные средства, так как электричество не расходуется понапрасну.

Отопительные котлы Protherm: как сделать выбор

У отопительных котлов Протерм множество видов и различие их состоит от производства мощности котла. Котлы определенно на порядок выше, чем у остальных конкурентов, так как имеют способность переключения вида топлива и обогревают огромные площади в пределах 275 и больше м2. Одним из популярнейших отопительный котлов системы Протерм является Настенный гепард, как и все котлы для обогрева изначально он использует газ.

Виды:

Гепард: тип его установки настенный;
Тигр: тип его установки также настенный только с возможностью термо регулировки;
Гризли: сугубо газовый котел, со способностью электронной регулировки, отличительной чертой является новейшая система зажигания;
Рысь: новейшая технология битермической регулировки тепла и настенный способ установки;
Пантера: вариант его установки больше подходит в закрытые системы отопления, а способ установки настенный.

Фирма Протерм выпустила многочисленные варианты всевозможных отопительных котлов для дома и прежде чем сделать свой выбор, эти виды стоит внимательнейшим образом изучить.

Шум в середине емкости

Если шумит котел, то нужно прислушаться к звукам.

Шум является равномерным и монотонным.
Шум неравномерный. Раздаются трески.

Если котел шумит равномерно и монотонно, то проблем с его работой нет. Источником шума является нагрев воды. Этот шум может быть слабым, а может иметь и большую громкость. Все зависит от того, открытой или закрытой является система отопления. Если она открыта, то котел шумит более громко. Причина – наличие воздуха в теплоносителе.

Когда котел шумит неравномерно, и раздаются трески, это поломка. Причиной может быть накипь на ТЭНе. Высокая температура ТЭНа заставляет накипь нагреваться, что и сопровождается усиленным шумом. Неравномерность звука и потрескивание происходит из-за того, что толщина накипи на отдельных участках ТЭНа разная. Шум образуется так:

Сначала нагреваются тонкие отложения известняка. Они шумят не слишком сильно.
Далее нагреваются более толстые отложения. Нагрев их более длительный. Поэтому они гудят сильнее тонких отложений.
Треск издает очень толстый налет. Этот звук может создавать и налет, который начал отставать от ТЭНа.

Процедуры установки

Для подвеса аппарата нужна монтажная планка, которая входит в комплект поставки: ее крепят к стене четырьмя дюбелями или анкерными болтами с обязательным выравниванием по горизонтали и вертикали. Если это напольный котел, то он устанавливается на специальную подставку.

Аппарат необходимо заземлить, осмотреть и убедиться, что он находится в правильном положении, давление воды в системе в норме, а также присоединены все коммуникации.

Электрические отопительные агрегаты должны подключаться проводом, сечение которого указано в документации на оборудование. Провода ведутся в специальных защитных коробах.

Варианты схем

Существуют различные схемы: схема подключения электрокотла с радиаторами отопления, схемы с возможностью монтажа каскада. Последний вариант применяется, если необходимо отапливать большие площади. Для работы аппаратов в каскаде клеммы управляющего агрегата соединяются с клеммами управляемого. Если системой установок руководит комнатный регулятор, то его управляющие контакты соединяются с клеммами ведущего оборудования.

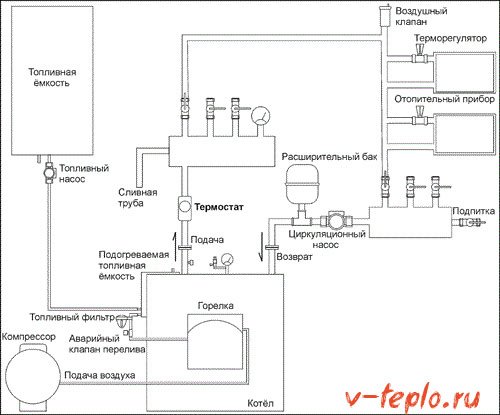

Обвязка отопительного аппарата

Обвязка может проводиться по прямой и смесительной схеме. Прямая схема предполагает регулировку температур горелкой, смесительная – смесителем с сервоприводом. Обвязка проводится следующим образом. Устанавливается котельный коллектор, к котлу присоединяется труба необходимого диаметра.

На входе устанавливается трехходовый смесительный клапан, который будет регулировать температуру. На обратной линии устанавливается циркуляционный насос и монтируется блок контроля. После обвязки можно наполнять систему теплоносителем и провести испытание работы оборудования на правильность.

Не нужно недооценивать этот этап: в реальности он не так прост и незначителен, как может показаться. Нормальная обвязка позволяет использовать оборудование без системы автоматики, а это сильно уменьшает затраты. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла.

Обвязку электрического котла должен делать специалист. Если все-таки ее приходится делать самостоятельно, то нужны уже собранные распределительные узлы. Общая схема реализации системы отопления в доме.

Не запускается

Причин, по которым не зажигается котел, может быть несколько. Самая простая из них — неправильно присоединен кабель питания.

Котлы Protherm фазозависимы, т. е. фаза обязательно должна быть подключена к определенному электроду.

Те же требования к электродам «ноль» и «земля». Проблема решается просто — надо перевернуть вилку в розетке, или поменять местами электроды, если конструкция вилки не позволяет менять ее положение.

Другими причинами невозможности запуска котла могут быть:

Отсутствие напряжения в сети.
Отсутствие или крайне низкое давление газа.
Отказ или поломка автоматики (платы управления),
Короткое замыкание одного из датчиков, способных блокировать аппарат.

Все эти причины способны блокировать запуск и удерживать проблему, пока она не будет устранена. Поиск надо производить поэтапно, от наиболее простых причин к более сложным.

ОБРАТИТЕ ВНИМАНИЕ! Не рекомендуется самостоятельно вмешиваться в состояние электроники или автоматики котла, особенно, если он под гарантией. Все вопросы решать только при участии техников из сервисного центра

В чем его преимущества энергозависимых видов

Энергонезависимые установки действуют только на механическом принципе, не нуждаясь в подключении к системе электропитания.

Это делает их незаменимыми в отдаленных поселках, в районах с ветхими или перегруженными электросетями. Частые отключения вызывают остановку работы отопления, что в условиях российской зимы недопустимо.

Энергонезависимые модели обеспечивают непрерывность обогрева дома вне зависимости от внешних условий. Однако, такие возможности ограничивают возможности энергонезависимых котлов. Они работают только на естественных физических процессах — циркуляция теплоносителя требует монтажа отопительного контура под небольшим углом и основана на подъеме теплых слоев жидкости вверх.

Дымоудаление происходит под действием обычной тяги в дымовой трубе. Необходимо учитывать, что естественные процессы протекают с минимальной интенсивностью и отличаются нестабильностью, поэтому обычно устанавливают внешние дополнительные приспособления — турбонасадку и циркуляционный насос.

Они делают агрегат более производительным, а работа в энергонезависимом режиме происходит только во время отключения энергии.

Если же подачи электропитания в дом совсем не имеется, используются только базовые возможности агрегата.

Принцип работы парапетного котла

При покупке энергонезависимого котла включать прибор нужно кнопкой пьезорозжига. Если же устройство энергозависимое, то автоматика самостоятельно включает его. В России распространены котлы первого типа.

Итак, работает парапетный котёл следующим образом. Сначала запальник воспламеняет основную горелку, которая нагревает воду, циркулирующую в теплообменнике. Как только температура воды достигает необходимого уровня, горелка автоматически перестаёт работать. Спустя некоторое время температура теплоносителя опять понижается, и запальник в очередной раз воспламеняет горелку.

Информация об оборудовании Газовые котлы Protherm Ягуар 24 кВт

Закрытая камера сгорания

Газовый котел Ягуар Protherm – настенный газовый двухконтурный котел в базовом исполнении мощностью для отопления и приготовления горячей воды. Подготовка горячей воды осуществляется во вторичном пластинчатом теплообменнике из нержавеющей стали, оснащены коаксиальной системой отходящих газов. Управление работой котла осуществляется с помощью встроенного микропроцессора, осуществляющего автоматическую диагностику и модуляцию мощности горения пламени. Котлы разработаны немецкими инженерами для систем поквартирного отопления и водоснабжения и максимально адаптированы к эксплуатации в России. Не требовательны к качеству воды и устойчиво работают при минимальном давлении газа. Медный теплообменник позволяет котлу долго служить своим хозяевам, а многочисленные датчики безопасности обеспечивают стабильную и бесперебойную работу. Производятся в Европе из лучших материалов с использованием инновационных технологий.

Модельный ряд котлов Protherm — одноконтурные и двухконтурные

Газовое оборудование Протерм выпускается европейским производителем в нескольких модификациях, что позволяет подобрать оптимальную по функциональным возможностям, а также практичную и максимально удобную в эксплуатации модель.

Настенного типа

Настенное газовое оборудование обладает неоспоримыми преимуществами, среди которых компактные размеры, внешняя эстетичность, отличные эксплуатационные свойства, возможность адаптации к функционированию с разными энергоносителями посредством стандартной замены сопла, а также экономичность.

«Пантера». Недорогая модель с двумя теплообменниками для обогрева помещений и нагрева воды. Современный отопительный прибор с возможностью функционирования в системе закрытого типа. Обладает надёжной защитой от замерзания, автоматическим прекращением газовой подачи и контролем работы насоса.

Недорогой вариант отопительного прибора в линейке Protherm

«Ягуар». Бюджетный вариант оборудования, не имеющий режим зима/лето. Двухконтурный агрегат с закрытым типом камеры сгорания и управлением посредством ручек.

Простая модель с минимально необходимым набором функций

«Гепард». Двухконтурные турбированный котёл с мощностью 11–23 кВт и закрытым типом камеры сгорания. Даже маломощные модели способны нагревать 10–11 л воды за одну минуту. Настенный прибор, в котором движение теплового носителя осуществляется в принудительном порядке.

Турбированный котёл с высоким КПД

«Тигр». Отличается аккуратным внешним видом, информативным ЖК-дисплеем и очень простым управлением. Есть возможность программирования на разные режимы работы или функционирования в автоматическом режиме «комфорт». Есть возможность автоматического регулирование процесса горения, отличается особой системой зажигания.

Компактное оборудование с разными режимами работы

Основные характеристики котла

Напольного типа

Напольные одноконтурные и двухконтурные котлы имеют несколько достоинств, которые делают подобный вид оборудования востребованным у потребителей. Невозможно оставить без должного внимания высокие показатели производительности, максимальную эффективность тепловой отдачи, экономное расходование топлива, широкие функциональные возможности и гарантированную долговечность.

«Медведь». Чугунный высококачественный теплообменник делает агрегат долговечным и очень надёжным. Модель обладает режимом «Зима-лето» и удобным контролем тяги. Имеет автоматическое регулирование процесса горения и отличается особой системой зажигания.

Чугунный теплообменник предполагает долговечную эксплуатацию котла

«Бизон». Простой в использовании и долговечный котёл с высоким КПД, способный работать на разных видах топлива. Очень мощный агрегат с высокой степенью надёжности.

Мощное оборудоваение, которое может работать на разных видах топлива

Основные характеристики модели Бизон

Напольный котёл с надёжным теплообменником

Основные характеристики модели

Стационарный отопительный газовый котёл

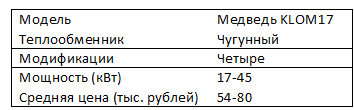

Основные характеристики модели Медведь KLOM17

Нормативная документация

Газовое оборудование

Прежде чем принимать окончательное решение об установке довольно дорогостоящего оборудования, нужно внимательно изучить официальные документы. Это нормативы, которые регламентируют порядок использования газовых котлов населением.

Они имеют общее название «Строительные нормы и правила» (СНиП), содержат общие правила и конкретные чёткие требования для желающих обустроить домовые котельные.

Главные профильные СНиПы, где можно найти всю интересующую информацию, собраны в таблице:

Номер СНиПа	Название	Регламентируют
31-02-2001	Дома жилые одноквартирные	Требования к характеристикам эксплуатации и безопасности
41-01-2003	Отопление, вентиляция и кондиционирование	Установку и использование отопительных систем
21-01-97*	Пожарная безопасность зданий и сооружений	Правила противопожарной защиты помещений
42-01-2002	Газораспределительные системы	Проектирование сетей газораспределения

Инфракрасный потолочный обогреватель с терморегулятором – современные технологии в вашем доме (Цены) +Отзывы

Требования по монтажу котла в квартире

Как установить двухконтурный газовый котел в квартире? Часто монтаж такого оборудования затруднителен по ряду причин (отсутствие центрального газопровода, трудности с получением разрешения, отсутствие условий и др.). Чтобы пройти регистрацию, требуется знание законов и основных правил. При самовольной установке газового отопительного котла придется заплатить большой штраф и демонтировать котел. Начинать нужно с получения разрешения.

Требуемые документы

Чтобы монтировать котел в квартире с имеющимся централизованным обогревом, требуется собрать пакет документов и поэтапно пройти несколько органов:

После подачи заявления в органы государственного надзора при соответствии условий установки и обслуживания нагревательного прибора выдаются технические условия, которые являются разрешающим документом на монтаж оборудования.
После получения условий создается проект. Выполнить его может организация, имеющая лицензию на этот вид деятельности. Лучшим выбором будет газовая компания.
Получение разрешения на ввод котла. Его выдают инспекторы компаний, которые занимаются проверкой вентиляции. В ходе инспекции составят акт с предписаниями, которые требуется устранить.
После сбора всех документов проводится согласование проектной документации для монтажа котла в отдельной квартире. В течение 1-3 месяцев сотрудники государственного надзора должны выполнить согласование монтажа. Если в процессе сбора и подготовки документов не выявлено нарушений, потребитель получает окончательную лицензию на установку.
В компанию, предоставляющую услуги по теплоснабжению, подаются документы на отказ от обслуживания.

Нарушать правила нельзя. Только выполнение всех условий позволит получить разрешение на установку газового оборудования.

Требования к котельной

Комната, в которой устанавливается котел, должна соответствовать следующим требованиям:

Газовое оборудование можно монтировать только в нежилых помещениях с плотно закрывающимися дверями. Для установки нельзя использовать спальню, хозяйственные помещения, кухни и туалеты.
Лучше всего монтировать счетчик газа на кухне. В этом случае в помещение вводится дополнительная труба.
Все поверхности (стены и потолок) в комнате требуется облицевать огнеупорными материалами. Желательно использовать керамическую плитку или гипсоволокнистые листы.
Площадь комнаты для установки должна быть не менее 4 м2. Требуется обеспечить доступ ко всем узлам газового котла для качественного обслуживания системы.

Установка дымохода

Монтаж отопления на газу в квартирах допускается только при нормально функционирующей вентиляции и системе отвода продуктов горения. Поэтому оптимальным будет использование котла с закрытой камерой горения, который подключается к горизонтальной трубе для отвода дыма. В этом случае не потребуется проводить несколько труб для вентиляции и отведения дыма.

Если в доме несколько владельцев хотят одновременно перейти на индивидуальное отопление, происходит объединение дымоходов в единый кластер. Прикрепляется снаружи одна вертикальная труба, к которой присоединяются горизонтальные, идущие от квартир.

Для нормальной работы системы необходимо установить в котельной устройства для циркуляции воздуха с высокой пропускной способностью. Такая вентиляция должна монтироваться отдельно, без контакта с общей.

Переход на индивидуальное отопление: достоинства и недостатки

При переключении от централизованного отопления на газовое требуется много денежных и трудовых затрат. На оформление разрешительных документов уходит большое количество времени, поэтому действия нужно спланировать и начать сбор нужных бумаг задолго до предполагаемого монтажа.

Большинство представителей государственных структур будут препятствовать отключению от системы централизованного отопления. Разрешения выдаются неохотно. Поэтому проблемы с оформлением документов являются главным недостатком в переходе на газовое отопление.

Неприспособленность квартиры к монтажу систем индивидуального отопления. Для получения разрешения требуется пройти ряд этапов. Частичная реконструкция требует больших затрат.
Приборы отопления требуют заземления. В квартире это сделать сложно, поскольку по СНиП нельзя использовать для этого водопроводные трубы или электросеть.

Главное достоинство такого отопления – экономичность и рентабельность. Затраты на переоборудование окупаются за несколько лет, а потребитель получает энергетическую независимость.

Размещение теплогенератора – требования к помещению

Отопительное газоиспользующее оборудование гораздо проще установить, чем оформить разрешительные документы и ввести в эксплуатацию. Предлагаем рассмотреть именно первый вопрос – самостоятельный монтаж настенного газового котла в квартире либо частном доме. Алгоритм действий для получения техусловий и разработки проекта мы приводили в инструкции по установке двухконтурного теплогенератора.

Требования норм к помещению для расположения газового отопительного агрегата звучат следующим образом:

Отопитель нельзя ставить в жилых комнатах и ванной. Навесной котел разрешается размещать в коридоре, на кухне и других нежилых помещениях на любом этаже, наружной пристройке или отдельной котельной.
Если настенный теплогенератор работает на сжиженной пропан-бутановой смеси от баллонов либо газгольдера, его нельзя устанавливать в подвале частного дома.
Минимально допустимая высота потолков – 2 м, объем – 7.5 м³. Если в комнате присутствует водонагреватель на природном газе, то требования ужесточаются: высота перекрытий должна достигать 2.5 м, объем – 13.5 м. куб.
В помещении должны быть окна, выходящие на улицу. Минимальные размеры остекленной части рассчитываются так: объем комнаты умножаем на 0.03, получаем площадь светопрозрачной конструкции в м².
При устройстве топочной обязательно предусматривается приточно-вытяжная вентиляция. В течение 1 часа воздух помещения должен обновляться трижды (3-кратный воздухообмен). К объему притока добавляем воздух, расходуемый горелкой на сжигание топлива. На кухне делается форточка для проветривания.
Минимальное расстояние от лицевой панели подвесного котла до стены или других предметов – 1250 мм (ширина прохода).

Вышеперечисленные правила одинаково относятся ко всем типам отопительных агрегатов – настенным и напольным, с открытой и закрытой камерой сгорания. Место установки котла обязательно согласовывается с инженером, который занимается разработкой вашего проекта. Проектировщик подскажет, где лучше повесить котел, учитывая расположение газопроводной трубы.

Подробнее о требованиях к газовой котельной расскажет наш эксперт на видео:

Схемы и этапы подключения настенного котла

Монтаж газового оборудования должен проводиться специалистом. Однако схема подключения настенного газового котла Protherm должна быть доступна и понятна и рядовому пользователю. Поскольку серия «Пантера» является наиболее популярной благодаря быстрому нагреву воды по технологии Aquafast и возможности устанавливать оборудование в помещении без дымохода, рассмотрим тонкости подключения котлов на примере ряда KTV.

Этап #1 — знакомство со схемой монтажа

Первым делом нужно внимательно рассмотреть конструкционные особенности модели и схему монтажа. Вся эта информация есть в руководстве пользователя, поставляемом вместе с оборудованием.

Устройство самого оборудования представлено на схеме ниже.

Перед непосредственным монтажом необходимо тщательно продумать разводку всех труб.

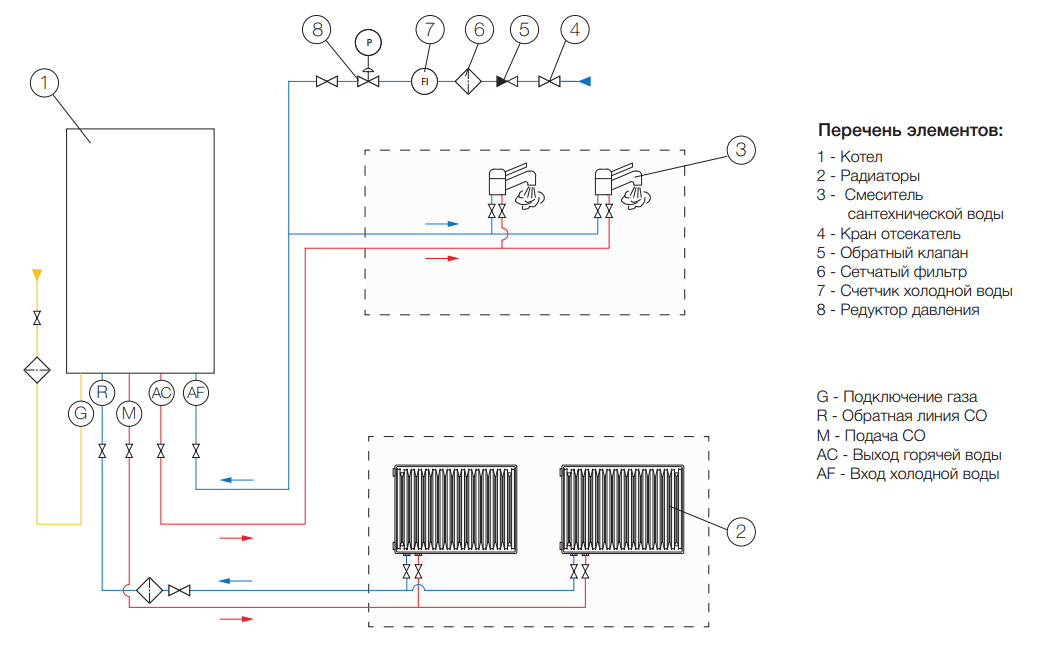

Схема установки рассмотрена ниже.

Этап #2 — навешивание оборудования на стену

После того, как проверена комплектность поставки и выбрано помещение для установки, соответствующее требованиям безопасности, можно использовать монтажный шаблон, определяющий места для просверливания отверстий.

Но предварительно необходимо убедиться, что выбранная стена способна выдержать нагрузку и вес изделия, а купленные крепежи могут быть использованы на конкретном материале поверхности.

Принцип навешивания газового котла показан на схеме.

Этап #3 — монтажные работы

Основные монтажные работы проходят в несколько шагов.

Обжимное резьбовое соединение из комплекта инсталлируется на газопровод.
Затем проверяется, хватает ли объема встроенного расширительного бака. Если его емкость недостаточна, следует оснастить конструкцию дополнительным расширительным баком, установив его на обратной линии системы отопления, максимально близко к котлу.
Если необходимость монтажа дополнительного бака присутствует, также на выходе котла следует встроить обратный клапан.
Все подающие линии перед установкой необходимо тщательно промыть.
Трубопровод холодной воды оснащается запорным краном и обратным клапаном.

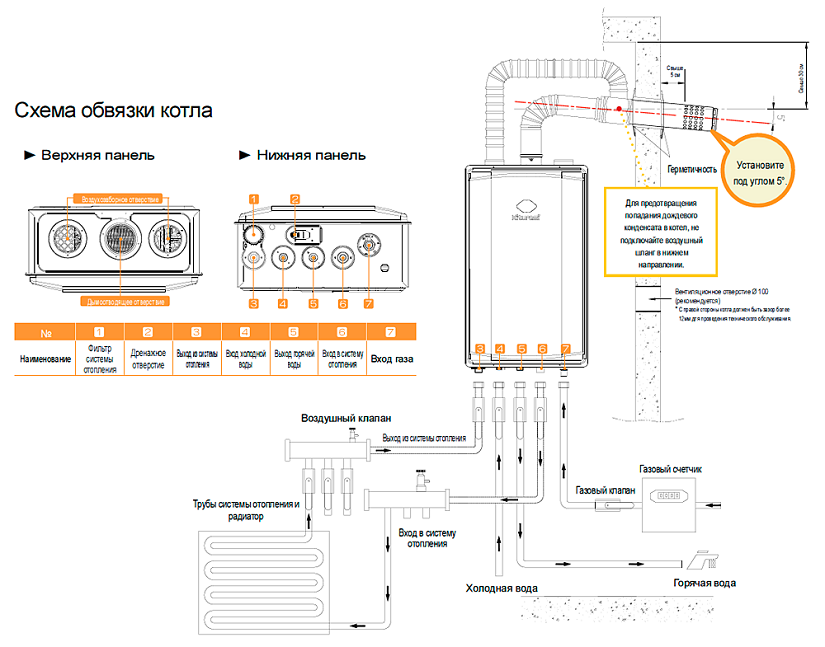

После этого можно проверять газовый счетчик: этот узел должен быть рассчитан на пропуск предполагаемого расхода газа. Если прибор учета соответствует заданным характеристикам, можно подсоединять газовую систему к подающей или обратной линии системы отопления. Наглядно этот процесс показан на схеме.

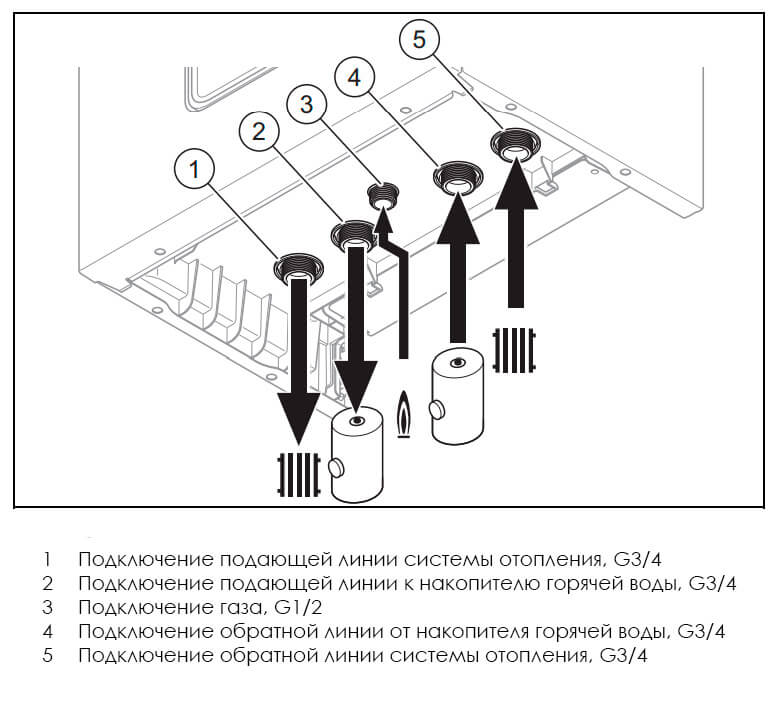

Присоединение горячей и холодной воды, а также накопителя горячей воды и дренажного шланга, производятся по следующим стандартам.

Далее осуществляют подключение системы отвода продуктов сгорания. Котел KTV, на примере которого мы рассматриваем процесс монтажа, оснащен закрытой камерой сгорания. Отвод и поступление воздуха в нем происходит принудительно через коаксиальную систему, для чего в конструкции предусмотрена турбокамера со встроенным вентилятором.

Производитель предлагает несколько способов монтажа коаксиального дымохода, среди которых можно выбрать наиболее подходящий вариант. Главное при этом предусмотреть, чтобы конденсат вытекал за пределы системы или к специально установленным конденсатосборникам.

Этап #4 — подключение котла к электропитанию

Питающая линия для подключения котла должна иметь стабилизатор и автоматический выключатель.

Электромонтаж газового котла проходит обычным способом:

Соединительные провода прокладываются через кабельный ввод и укорачиваются до приемлемой длины.
На освобожденный от изоляции и оплетки кабель навинчивается соответствующий штекер.
Когда все жилы прочно вставлены в штекерные клеммы, сам штекер устанавливается в соответствующее гнездо на плате.
В конце необходимо закрепить все кабели специальными зажимами.

С подобными манипуляциями справится любой толковый мастер. Однако монтажные работы, проведенные сертифицированным специалистом, более безопасны и соответствуют требованиям завода-изготовителя.

Выводы и полезное видео по теме

Нюансы подключения турбированного котла Protherm подробно описаны мастером-профессионалом в коротком и понятном видео:

Отопительная система с котлами Протерм отличается надежностью и долговечностью. Настенное оборудование обладает привлекательным дизайном и интуитивно понятно в управлении: вся информация отображается на дисплее, благодаря которому можно легко контролировать каждый этап работы техники. Установленный специалистами газовый котел при соблюдении эксплуатационных норм будет радовать своих владельцев стабильной работой и комфортным микроклиматом.

Хотите дополнить наш материал полезными советами по установке котла? Или рассказать о проблемах, с которыми вы столкнулись, решившись на самостоятельное подключение газоиспользующего оборудования? Напишите о своем опыте, участвуйте в обсуждениях – блок комментариев расположен ниже.
