Котлы отопления на жидком топливе: устройство, виды, обзор популярных моделей

Как выбрать котел для обогрева дома жидким топливом

Домашние жидкотопливные отопительные котлы, изготавливают европейские и отечественные компании. При подборе подходящей модели, учитывают несколько эксплуатационных характеристик:

  • Мощность – вычисления делает специалист. Предварительный расчет выполняется по формуле 1 кВт = 10 м².
  • Функциональность – одноконтурные модели, работают на обогрев, двухконтурные, подключаются к системам отопления и ГВС.В некоторых моделях с двумя контурами, присутствует встроенная накопительная емкость, обеспечивающая равномерную подачу горячей воды во время пиковых нагрузок на ГВС.
  • Цена котла – дороже всего, стоят немецкие котлы, представленные исключительно в премиум классе. В средней ценовой категории, предлагаются котлы корейских производителей, снабженные системой автоматизации и многоуровневой защитой. Дешевле всего в ценовом сегменте, находится отечественное котельное оборудование.

Помимо подбора по мощности, функциональности и ценовой категории, теплогенератор выбирают, в зависимости от марки производителя.

Жидкотопливные котлы каких фирм лучше

Котлы, работающие на жидком топливе, перестали быть редкостью, как в начале девяностых, двухтысячных годов. Современные приборы обогрева, выпускают несколько десятков предприятий, как мировых лидеров в производстве систем отопления, так и малоизвестных компаний.

Надежностью и неизменным спросом российского потребителя, пользуются следующие марки:

  • Kiturami.
  • De Dietrich.
  • Navien.
  • ГеККОН.
  • Vaillant.
  • 5Energy.
  • Olympia.
  • Viessmann.

В списке, особенно выделяются модели отечественных жидкотопливных котлов. Достоинства – неприхотливость к качеству используемого сырья, устойчивость автоматики и насоса к перепадам напряжения.

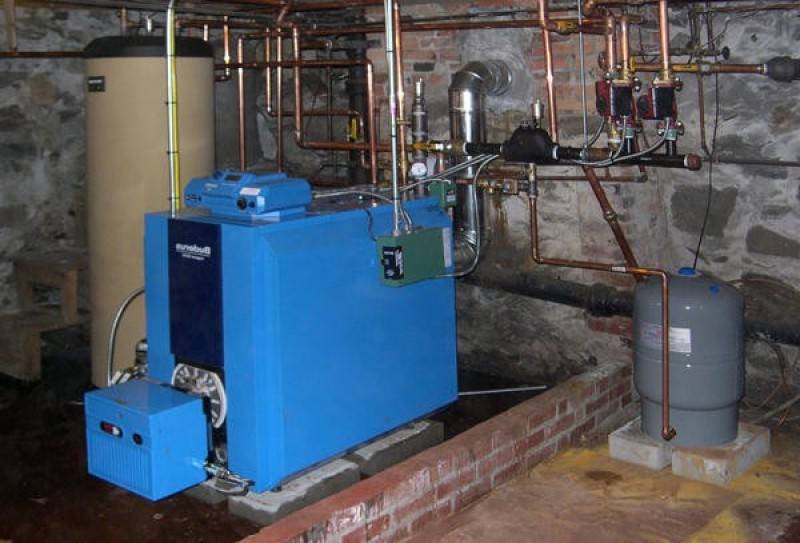

Требования к установке жидкотопливного котла в доме

Установка котла отопления на жидком топливе в частном доме, должна соответствовать требованиям пожарной безопасности и строительным нормам. Монтажные работы, выполняют с соблюдением следующих рекомендаций:

  • Под котельную, используют проветриваемое помещение с наличием естественного и искусственного освещения. Обязательно наличие принудительной приточно-вытяжной вентиляции.
  • Стены котельной облицовывают негорючими материалами: керамической плиткой, штукатуркой.
  • Работу котла сопровождает шум высокой интенсивности – предусматривается звукоизоляция котельной.
  • Санитарные нормы под установку котла, рекомендуют использовать исключительно технические и нежилые помещения, отгороженные от коридора и жилых комнат дверью.
  • Монтаж жидкотопливного котла, выполняется с учетом противопожарных разрывов. Дымоходная труба при прохождении через плиту перекрытия, стены и кровлю, устанавливается в специальную разделку.

Для удобной эксплуатации и обслуживания, котел размещают в котельной, имеющей достаточную площадь, чтобы обеспечить свободную доступность ко всем важным узлам устройсттва.

Опыт эксплуатации котлов на жидком топливе – за и против

Котлы отопления для индивидуальных жилых домов, коттеджей, дач, на жидком топливе, имеют несколько весомых преимуществ. Существуют и недостатки, влияющие на эксплуатацию:

  • Преимущества – современные жидкотопливные теплогенераторы, это экономичные котлы с высокой степенью автоматизации обогрева. Топливо доступно в любом регионе РФ.Для бытового подключения, нет необходимости в получении разрешений и выполнении согласований. Дополнительный плюс, возможность дальнейшего переоборудования под природный газ, а также, работа на любом типе жидкого топлива.
  • Недостатки – при сжигании сырья, образуется большое количество сажи. Чистить котел, работающий на отработке, придется каждые 2-3 дня, на солярке, приблизительно раз в неделю.

Если учесть все преимущества и недостатки, в местности, где отсутствует центральная газификация – это оптимальный котел для обогрева и получения горячей воды.

Расчет мощности и температуры тёплого водяного пола

Топливный керосин

Керосин является горючей жидкостью, смесью углеводородов, выкипающей в диапазоне температур 150-2500 С. Изготавливают керосин путем ректификации нефти. Используется он, как растворитель, ракетное топливо и для резки металла. На керосине работают отопительные и осветительные приборы.

Преимущество керосина как горючего – превосходное горение, практически аналогичное бензиновому, но менее взрывоопасное. К недостаткам можно отнести значительное количество копоти и трудность транспортировки. Сложная его перевозка объясняется феноменальной способностью к вытеканию даже из плотно закрытой тары.

Самые популярные товары раздела : ЭВАН Стандарт С2 — 3 (220/380 В) котел электрический Артикул: —

(16)

ЭВАН Стандарт  С2 — 3 (220/380 В) котел электрический 10 315 руб. за штВ наличии-+В корзинуДобавлено ЭВАН Стандарт С2-30 (380 В) котел электрический Артикул: —

(2)

ЭВАН Стандарт С2-30 (380 В) котел электрический 34 668 руб. за штВ наличии-+В корзинуДобавлено Protherm Гепард 12 MTV Артикул: —

(30)

Protherm Гепард 12 MTV Коаксиальный газовый котел 49 572 руб. за штВ наличии-+В корзинуДобавлено Protherm Гепард 23 MTV Артикул: —

(42)

Protherm Гепард 23 MTV Газовый котел 53 153 руб. за штВ наличии-+В корзинуДобавлено Все товары раздела

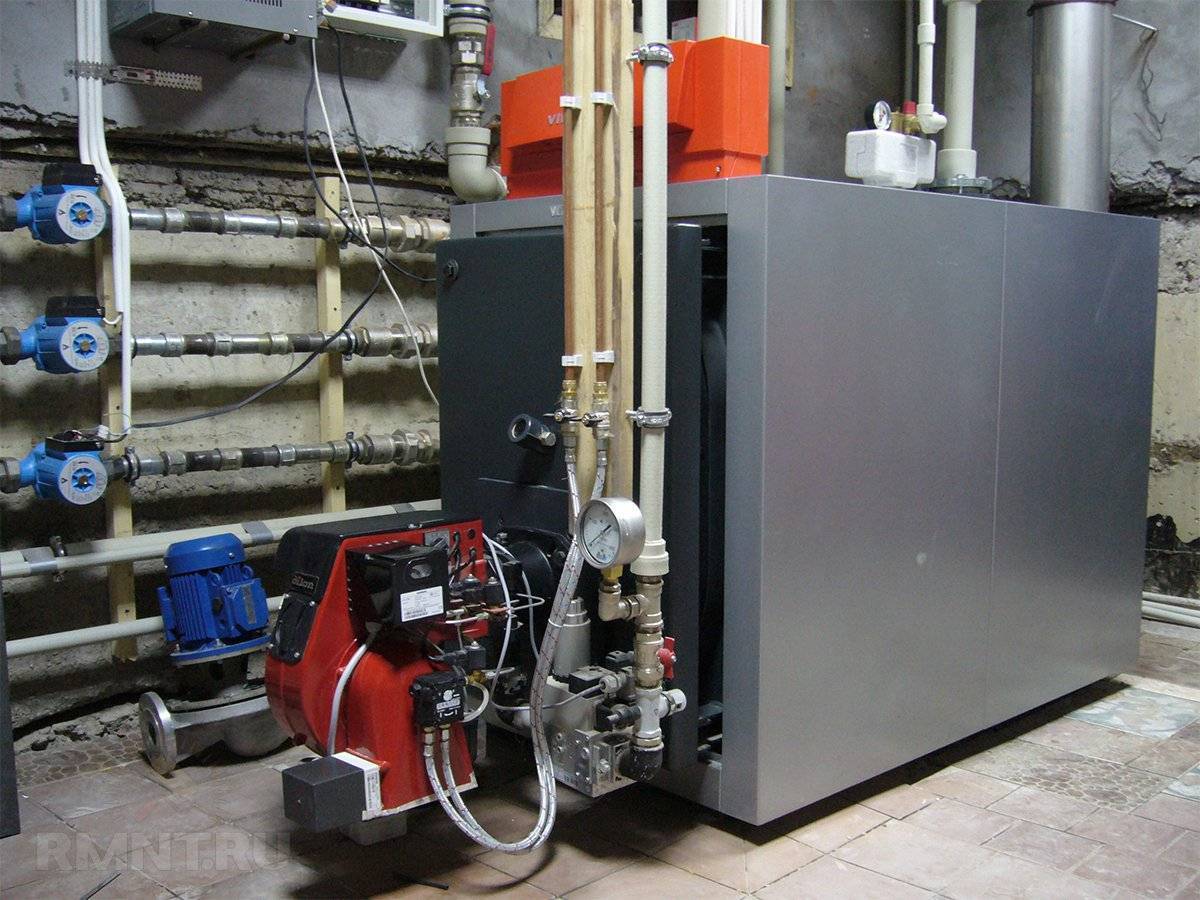

Особенности монтажа жидкотопливного агрегата

Жидкотопливные котлы относятся к сложным и потенциально опасным системам. Лучше всего чтобы их монтажом занимались специалисты в строгом соответствии с инструкцией, приложенной к прибору

При установке оборудования следует обращать особое внимание на некоторые этапы

Этап #1 — обустройство трубопроводов

В большинстве устройств выход на отопительную систему оборудован с двух сторон, что существенно облегчает процедуру монтажа. Поэтому один из них используется по назначению, на втором обустраивается так называемая аварийная сборка. Конструкция предназначена для защиты котла от чрезмерно высокого давления. Как только оно становится опасным, срабатывает защитный клапан. Лучше всего вывести от клапана шланг или дренажную трубу и соединить их с канализацией. Нужно помнить, что между аварийной сборкой и котлом не должно быть никаких дополнительных вентилей.

Этап #2 — подбор циркуляционного насоса

Он предназначен для поддержания циркуляции теплоносителя в системе. Устройство может быть установлено как на трубы возврата, так и на подачу. Это зависит от схемы монтажа. В некоторых котлах для подключения насоса предназначены отдельные провода. Их мощности может не хватить для нескольких устройств, тогда они подключаются к розетке независимо от отопительного прибора. Каждый насос должен быть установлен строго в определенном положении, которое указано в паспорте к устройству.

Для подключения жидкотопливного котла необходимо установить и подключить несколько элементов, представленных на схеме

Этап #3 — монтаж сетчатого фильтра для очистки воды

Такое устройство следует обязательно установить по ходу движения жидкости перед насосом. Система очищает воду от достаточно мелких механических частиц, которые всегда присутствуют в жидкости. Со временем они повреждают насос и забивают трубы внутри котла или в системе отопления, что приводит к выходу системы из строя и последующему дорогостоящему ремонту. Гораздо дешевле установить фильтр. Обслуживание его сводится к регулярной очистке устройства раз в несколько месяцев.

Этап #4 — установка трубы дымохода

От того, насколько правильно проведен монтаж конструкции, зависит эффективность работы котла. При ошибках в установке он будет часто забиваться копотью и сажей, работать с перебоями.

Самыми распространенными ошибками при монтаже дымохода считаются:

  • Использование неразборных соединений. Для нормального функционирования системы ее необходимо чистить как минимум один-два раза в год, что крайне сложно или даже невозможно осуществить для цельной неразборной конструкции.
  • Зауженный диаметр дымохода. В этом случае, чем длиннее труба, тем быстрее она будет забиваться сажей. Потребуется слишком частая очистка конструкции.
  • Отсутствие контруклона, который создается для предотвращения попадания в котел конденсата.
  • Использование гибкой металлической гофры для отведения газов. Такая система ненадежна. При ее прогорании отработанные газы начинают поступать в помещение, что недопустимо.

Для жидкотопливных котлов могут быть оборудованы коаксиальные или же традиционные дымоходные трубы. В любом случае конструкция изготавливается и устанавливается с соблюдением всех стандартов.

Специалисты рекомендуют оборудовать емкости для топлива специальными кранами, расположенными в нижней части бака. Так можно будет без проблем сливать конденсат

Этап #5 — монтаж емкостей для топлива

Баки могут быть установлены в котельной или же в любом другом месте. Первый вариант предпочтительнее, поскольку топливо даже в самые сильные холода не замерзает и не парафинится. В этом случае не нужно забывать о пожарной безопасности.

Емкости без повысительного топливного насоса должны находиться минимум на 30 см выше нижнего уровня котла. Если основной бак находится на улице или вкопан в землю, в котельной обязательно устанавливается промежуточная емкость, в которой топливо будет отогреваться и смогут осаждаться ненужные примеси.

Этап #6 — заполнение водой отопительной системы

Процедура выполняется при полностью открытой запорной арматуре. Давление при этом должно составлять порядка 1,5-2,5 бар. После того, как система заполнится, подключение между водопроводом и котлом отключается, иначе вода из системы отопления загрязнит водопроводную. Чтобы не повредить оборудование, не рекомендуется добавлять в теплоноситель различные ингибиторы. Впоследствии уровень воды в системе постоянно контролируется. Способ подпитки системы водой объяснит специалист, устанавливающий отопительный прибор.

Приборы, работающие на жидком топливе, должны быть расположены на твердом негорючем основании, которое может выдержать вес прибора и теплоносителя

Обзор производителей

Производителей дизельных котлов множество. Есть отечественные, из ближнего, дальнего зарубежья. Предложений столько, что выбрать трудно. В таком случае принято ориентироваться на самые популярные.

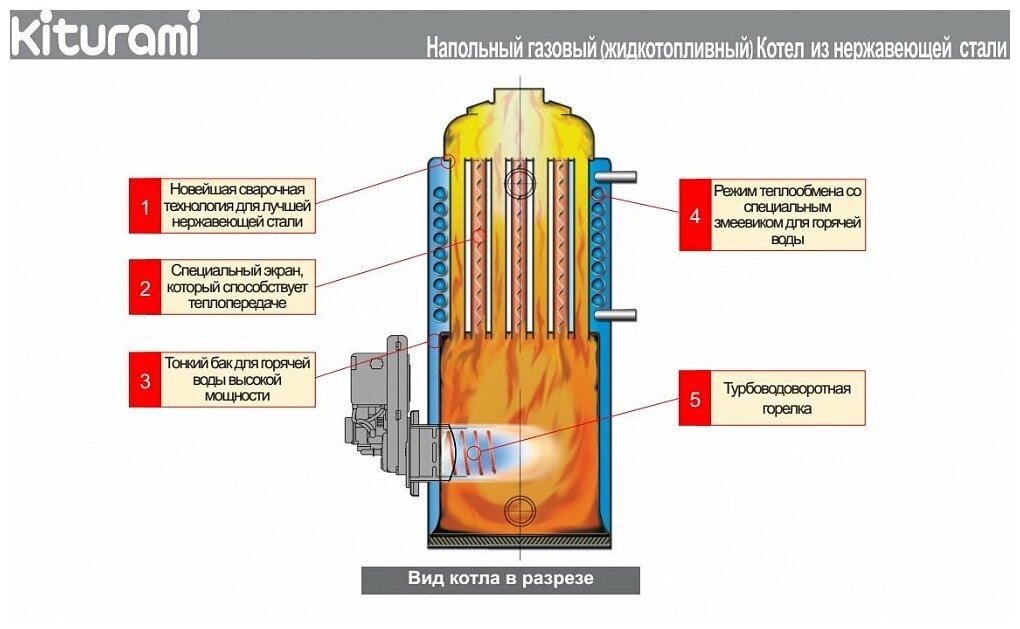

Дизельные котлы Kiturami (Китурами)

Удобны для отопления дач и домов с нерегулярным проживанием. Работают автономно, используется туброциклонная горелка – одна из последних разработок, которая позволяет экономить топливо. Есть возможность контролировать как температуру в помещении, так и температуру теплоносителя, встроена система самодиагностики.

Мощность котлов на дизельном топливе Kiturami (Китурами) от 10,5 до 34 кВт, расход топлива от 1,13 литр/час до 4,3 литр/час. Есть двухконтурные модели, с возможной подачей горячей воды от 3,8 литра/мин до 20 литр/мин.

Дизельные котлы Kiturami (Китурами)

Котлы «Будерус»

Кампания Buderus (Будерус) выпускает котлы на дизельном топливе из стали и чугуна. Популярны чугунные котлы модели Logano G  (Логано) . Есть мощностью от 25 кВт до 95 кВт. В другой линейке есть более мощные до 1200 кВт.

Работают на стандартном дизельном топливе или на горючем с пониженным содержанием серы. Интересны тем, что в модификации Unit горелки оптимизируют топливную смесь, добиваясь почти полного сгорания газа, что уменьшает образование сажи и количество выбросов. Эти агрегаты имеют простое управление, легкую установку требуемых параметров работы. Интересна может быть возможность расширения функционала автоматики путем установки дополнительных модулей (не нужно менять блок автоматики в целом, а лишь докупить блок, который обеспечивает интересующие вас функции).

Котлы «Будерус» на дизельном топливе

Стальные котлы Buderus Logano S выпускаются только промышленных мощностей – от 450 кВт мощности. Это промышленные агрегаты работать могут на двух видах горючего — газе и жидком топливе.

Navien

Корейские дизельные котлы Navien (Навьен ), выполнены в виде прямоугольника. Их дизайн больше похож на европейский. Отличительная черта —  небольшие габариты.

В котлах с маркировкой Navien KG имеется предварительный подогрев топлива перед подачей в форсунку. Наддувной вентилятор подает топливо под достаточно высоким давлением, чем обеспечивается также эффективное удаление продуктов горения в дымоход. Теплообменник из нержавейки, и адаптированный под российское топливо фильтр, который имеет сменные картриджи для простой и быстрой очистки или замены. Пульт управления русифицированный, автоматика защищена специальной микросхемой на входе, которая позволяет котлу работать без сбоев при параметрах сети 230 В ±30%.

Потому котлы на жидком топливе Navien достаточно популярны: производители учли многие особенности сетей нашей страны. Мощность от 13 кВт до 40 кВт, расход топлива от 1,46 литр/час до 4,65 литр/час, производительность по горячей воде – до 22,9 литр/мин

Дизельные котлы Navien

Saturn (Сатурн)

Котлы Saturn (Сатурн) – агрегаты еще одной корейской фирмы. Работают на дизельном топливе и керосине, использовать отработанное топливо производители не советуют. Отличаются наличием медного теплообменника (труба длиной 20 метров и диаметром 15 мм). Радуют обладателей тихой работой, минимальными размерами. Их можно ставить в жилом помещении. Мощность дизельных котлов Saturn (Сатурн) от 13,5 кВт до 35 кВт, расход топлива от 2,01 литр/час до 4,54 литр/час.

Котлы на жидком топливе Saturn (Сатурн)

Если сравнить с котлами Navien, налицо больший расход топлива на отопление при практически тоже мощности оборудования.

Котлы на жидком топливе Ferroli

Ferroli выпускает битопливные котлы. Они работают на газе и/или на жидком топливе. Корпус и теплообменник – чугунные. Корпус изолирован слоем стойкого к температурам материала. В модели GN2 N выпускается мощностью от 106 кВт до 252 кВт, масса от 360 кг до 780 кг.

Котлы на жидком топливе Ferroli

Чугунные котлы модели GF N работают на твердом и жидком топливе. Мощность котлов этой линейки от 12,7 кВт до 27,5 кВт. Оборудованы системой защиты от перегрева и предохранительным клапаном, в топке можно сжигать как крупные, так и мелкие куски древесины, переключать ее в режим «жидкого топлива». Эти модели только одноконтурные (воду не греют).

В принципе, уже из этих марок можно выбрать оборудование для любых условий и потребностей, а их на рынке еще не один десяток, а может, и не одна сотня. Так что вооружитесь терпением, и выбирайте. Удачи!

Что важно учесть, прежде чем устанавливать такое тепловое оборудование?

Перед тем как в своем доме установить такую отопительную систему, стоит выполнить несколько важных требований. Котел, а также вся система должна устанавливаться:

  • в отдельном помещении;
  • на достаточном расстоянии от стен;
  • только на бетонном фундаменте.

Когда котел с его элементами размещен в изолированном помещении, это гарантирует вашу безопасность. В такой комнате ни в коем случае нельзя хранить никакие предметы, вещи, одежду или обувь. Кратко говоря, возле котла не должно быть никаких воспламеняющихся элементов, кроме топлива для оборудования или элементов котла.

Конечно, если вы не профессионал в этом деле, то за помощью в установке лучше всего обратиться к мастерам. Они сделают свою работу качественно и без нареканий. В то же время при наличии определенных навыков, вы можете взяться за эту работу сами. Все необходимые материалы и инструменты можно приобрести в магазине, где продавался котел.

Устройство и принцип действия котла

Жидкотопливные агрегаты работают по такому же принципу, как и газовые. Основное отличие заключается в использовании вентиляторной горелки (форсунки). Тип устройства во многом определяет эффективность и экономичность работы котла.

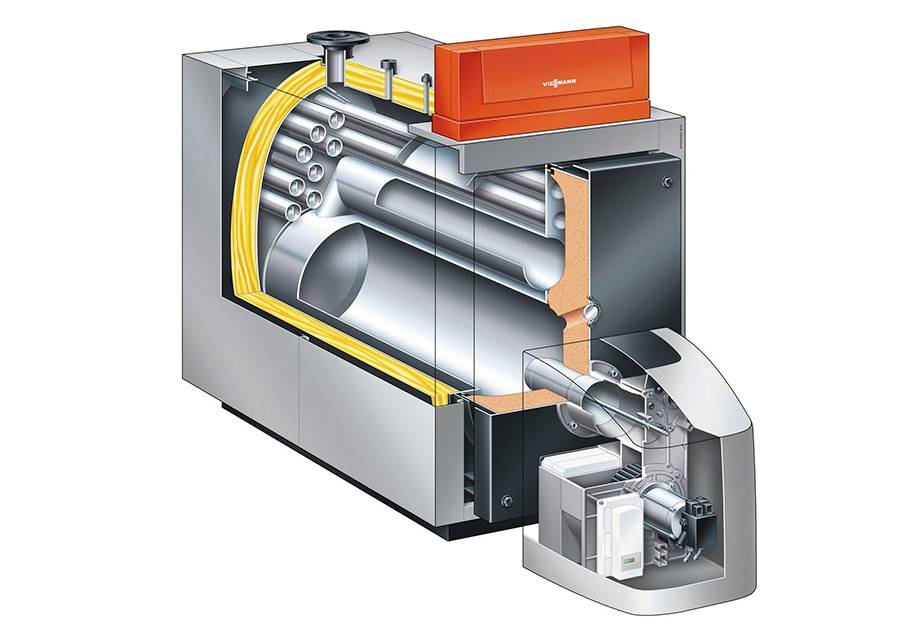

Основные рабочие узлы теплогенератора

Конструктивные элементы котла на жидком топливе:

  • горелка;
  • камера сгорания;
  • теплообменник;
  • дымоход;
  • блок управления;
  • корпус.

Жидкотопливная отопительная установка комплектуется магистралью с насосом, обеспечивающим подачу топлива, и резервуаром для хранения горючего.

Горелка. Главный модуль установки, отвечающий за подготовку топливно-воздушной смеси и передающий ее в количестве, необходимом для поддержания работы теплогенератора.

Стандартная комплектация горелки для жидкотоплевного котла:

Трансформатор розжига. Генерирует искру, за счет которой воспламеняется топливо. Блок управления. Определяет фазы запуска, выполняет контроль и осуществляет остановку работы горелки. Предусмотрено подключение фотоэлемента, трансформатора розжига и датчика аварийного отключения. Электромагнитный клапан. Корректирует подачу горючего в камеру сгорания. Воздушный регулятор с фильтром. Устройство нормализуем подачу воздуха, предотвращая попадание твердых частиц. Предварительный подогреватель. Изменяет состояние топлива, снижая его вязкость. Чем более жидкое горючее поступает в отверстие форсунки, тем экономнее оно расходуется. Патрубок перелива топлива. Соединяется с баком, где осуществляется подогрев горючего. Жаровая труба. Через магистраль тепловая энергия поступает к месту нагрева теплоносителя, который затем циркулирует в отопительной системе.

Горелка может быть изначально встроена в котел без возможности увеличения мощности агрегата. Навесные модули позволяют модифицировать оборудование.

Камера сгорания. По сути, это жаропрочная емкость с впускным и выхлопным отверстием. Как правило, она имеет круглое или прямоугольное сечение.

Теплообменник. Через стенки теплообменника осуществляет передача тепловой энергии теплоносителю. В современных моделях покрытие этого элемента выполнено по принципу радиаторного устройства – это позволяет максимально использовать тепловую энергию, полученную в процессе горения.

Дымоход. Забор воздуха осуществляется с улицы или из котельной. При подаче извне воздух подводится через коаксиальный дымоход или по отдельному каналу. Для повышения эффективности дымогарные каналы снабжаются стальными пластинами – отходящие газы образуют турбулентные потоки, уменьшающие их скорость. Тяга при этом сохраняется.

Блок управления. Автоматика предназначена для поддержания заданной температуры. Вспомогательные функции удешевляют эксплуатацию котла. С технической точки зрения самыми продвинутыми считаются погодозависимые блоки, которые изменяют температуру нагрева теплоносителя исходя из показаний наружных датчиков.

Корпус. Все элементы системы заключены в прочный теплоизоляционный корпус. Такая «оболочка» сокращает теплопотери и повышает эффективность работы котла. Снаружи корпус обклеен слоем теплоизоляционной пленки, которая при нагреве остается холодной и защищает оператора от ожога.

Как происходит обогрев помещения

Весь процесс генерирования тепла в жидкотопливном котле, и передачи тепловой энергии к радиаторам отопления можно разбить на несколько этапов.

Этап 1. Солярка или другое горючее заливается в хранилище. Топливный насос подает жидкость на горелочное устройство – в трубопроводе создается давление. Одновременно, топливонасос с помощью датчиков определяет качество горючего и процент его загустевания.

Этап 2. Дизтопливо поступает в камеру подготовки. Здесь происходит смешивание горючего с воздухом, подогрев и разжижение смеси.

Этап 3. Топливо-воздушный состав подается на форсунку. Под действием вентилятора смесь распыляется и топливный туман воспламеняется в камере горения.

Этап 4. Стены камеры нагреваются. За счет этого происходит нагрев теплообменника и теплоносителя. Теплая вода поступает и циркулирует в системе отопления.

Этап 5. При сгорании горючего вещества образуются газы, которые выводятся через дымоход. Устремляясь наружу, дым проходит через ряд теплообменных пластин и тоже отдает свое тепло.

Мощные дизельные котлы от 150 до 200 кВт

Дизельный котел отопления предназначен для больших жилых домов или производственных помещений, имеющих площадь в пределах 1000-1500 м². Отличается повышенным расходом топлива, радиатор имеет увеличенную рабочую поверхность, что позволяет повысить производительность. Панели управления с информационным дисплеем поддерживают режим диагностики с выводом на экран информации об ошибках. Оборудование отличается повышенной надежностью, теплообменник для системы горячего водоснабжения имеется только на части моделей.

Sime 2R8 OF

Установка рассчитана на использование газа или жидкого топлива, внутри расположен только теплообменник для отопления помещений (максимальная площадь 1177 м²). Открытая топка снабжена дымоходом диаметром 200 мм, радиатор выдерживает давление жидкости до 5 бар. Оборудование позволяет прогревать теплоноситель до +85°С, минимальная температура воды на входе от +30°С. В конструкции предусмотрены системы защиты от падения давления жидкости и газа, затухания горелки или нарушения естественной тяги. При обнаружении ошибок установка отключается.


Sime 2R8 OF – котел, который использует жидкое топливо.

Navien 1035RPD

Оборудование относится к категории двухконтурного, допускается использование только жидкого топлива. За счет использования камеры сгорания с наддувом повышена эффективность работы, стальной радиатор рассчитан на давление жидкости до 3,5 бар. Агрегат отличается компактными размерами, вес без воды составляет 290 кг. Оборудование способно отапливать жилые или офисные помещения площадью до 930 м², имеется защита от перегрева или замерзания воды. Наличие вентилятора предусматривает постоянное подключение к сети электропитания (мощность 271 Вт).

У производителя есть еще одна интересная модель – Navien LST 17KG. Этот двухконтурный дизельный котел для отопления загородного дома будет отличным вариантом.

«Protherm Бизон»

Серия индустриальных котлов «Бизон» имеет мощность от 70 до 3500 кВт. В конструкции использован стальной теплообменник, оборудование может работать на газообразном или жидком топливе. Для переключения между сортами горючего требуется поменять горелку. Слой теплоизоляции обеспечивает повышение КПД, материал отделки зависит от мощности оборудования. Котлы серии «Бизон» могут соединяться в каскад, обеспечивая повышенную производительность и возможность поочередного ремонта агрегатов без остановки системы отопления.


«Protherm Бизон» – индустриальный котел.

Navien 1535RPD

Оборудование напольного типа, оснащено дополнительным контуром для горячего водоснабжения. Отличается применением турбированной камеры сгорания, для отвода дыма применена труба диаметром 200 мм. Теплообменники выполнены из стали, заявленный заводом КПД не превышает 88,2%. Предусмотрена защита от перегрева воды или замерзания жидкостей в контурах. Для работы требуется подключение к линии электроснабжения, потребляемая мощность составляет 236 Вт. Оборудование может применяться в системах отопления с рабочим давлением не выше 3,5 бар.

Ecosystem BW160 Pell150

Твердотопливный котел имеет тепловую отдачу 150 кВт и рассчитан на использование пеллет. В стандартное оснащение входят бункер емкостью 500 л для топлива и автоматический механизм для подачи гранул в топку. Применение жидкого горючего не предусмотрено, оборудование оснащено открытой камерой сгорания и стальным теплообменником, выдерживающим давление жидкости до 3 атм. Масса котла составляет 1160 кг, для монтажа необходим отдельный фундамент. Предусмотрены регулировка подачи воздуха и защита от перегрева воды (максимальная температура +90°С).


Ecosystem BW160 Pell150 – твердотопливный котел.

Buderus Logano GE 315 WS 170

Напольный агрегат оборудован контуром отопления. Работает данный котел на жидком топливе или природном газе. Производительности хватает для обогрева здания площадью до 1360 м², средний КПД 95%. Котел развивает мощность 170 кВт и оборудован открытой топкой, газы отводятся в атмосферу через круглый дымоход диаметром 180 мм. Предусмотрено защитное отключение при падении напора газа, затухании пламени, перегреве теплоносителя в контуре или недостаточной тяге. В линейку входят агрегаты мощностью 230 и 200 кВт, имеющие унифицированную конструкцию.
