Установка циркуляционного насоса: виды, назначение и особенности его монтажа

Монтаж циркуляционного насоса в систему отопления

Правильная установка циркуляционного насоса в систему отопления предполагает его монтаж через обводную трубу — байпас. В данном случае при отключении электрической энергии система перейдет на естественную циркуляцию без трудностей. Для того, чтобы осуществить пуск воды напрямую, достаточно перекрыть вентили на байпасе.

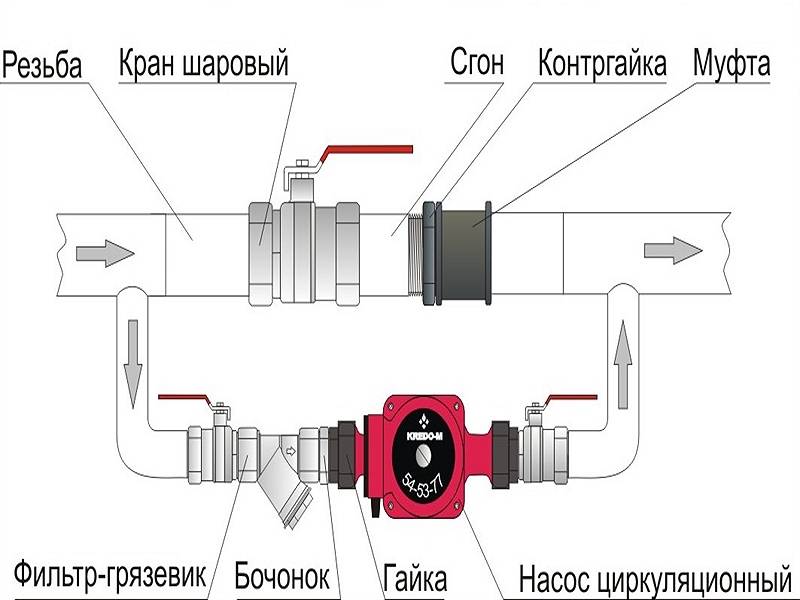

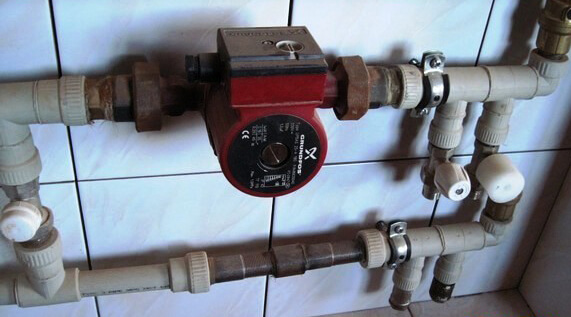

Установка циркуляционного насоса на байпасе

Многие пользователи постоянно задаются вопросом: где ставится циркуляционный насос в системе отопления? Монтируется он на обратную трубу между крайним радиатором и отопительным котлом. Обусловлено это тем, что насос не толкает воду, а всасывает ее.

Под влиянием горячего теплоносителя в подающей трубе его элементы очень быстро ломаются. Посреди насоса и котла монтируются только манометр, термометр и клапан сброса давления. На байпасе устанавливается фильтр.

В любой отопительной системе скапливается большое количество различного мусора: окалин, ила и т.д. Если пренебречь установкой фильтра, то крыльчатка насоса очень быстро засорится, и как итог — выход оборудования из строя.

О назначение фильтра-грязевика можно прочитать здесь.

Очень важно правильно поставить насос циркуляционный для отопления. Именно поэтому, выполняя эту процедуру, необходимо воспользоваться следующими рекомендациями:

1. Если врезка выполняется в уже функционирующую сеть, то перед тем, как осуществлять ее, необходимо слить всю воду из системы. Трубопровод при этом необходимо хорошо промыть.
2. После того, как установка будет завершена, систему нужно снова заполнить водой.
3. Все соединения обязательно промазываются герметиком.
4. На последнем этапе нужно открыть центральный винт на корпусе насоса и выпустить из него лишнее количество воздуха.

Именно таким образом осуществляется подключение циркуляционного насоса к системе отопления.

Схемы обвязки систем отопления

Правила подключения циркуляционного насоса

Есть несколько способов подключения насосного оборудования. Можно установить дополнительный насос через дифференциальный автомат, термостат, систему бесперебойного питания.

Если вы попробуете вставить в обычную розетку мощный насос на отопление, это небезопасно. Из-за отсутствия заземления и страховочного автомата есть риски удара током, поэтому лучше выбрать альтернативный способ правильного подключения.



Проще всего организовать подключение с использованием дифференциальной системы, предусматривающей автоматическое выключение насоса. В этом случае вам понадобятся провода, контакты. Подключение с термостатом обеспечивают для автоматического управления. Так, он будет останавливать работы при охлаждении до определенной отметки температуры. Циркуляционный насос будет работать только в определенном режиме до заданной температурной отметки.

Для корректной работы термостата его крепят к металлической части отопительной системы. При установке термостата к пластику есть риски сбоев из-за плохой передачи тепла. Только при корректной работе термостат будет правильно фиксировать температурный режим и вовремя отключать циркуляционный насос на отопление.

Подключение циркуляционного насоса через ИБП производится через специальные разъемы. Они используются для подключения и теплогенератора, котла, если конструкцией предусмотрено питание от электроэнергии.

Принудительная циркуляция в системе отопления

В отопительной системе с принудительной циркуляцией монтировать насос обязательно. Его можно врезать в подающей трубе или обратной. Поскольку постоянно обслуживать насос затруднительно и неуместно, необходимо предупредить попадание абразивных примесей. Это можно сделать путем установки защитного фильтра-грязевика.

Для бесперебойного доступа к насосу с обеих его сторон смонтируйте краны. Через шаровые краны вы сможете получить доступ к циркуляционному насосу для его замены или ремонта. При установке кранов вы сможете в нужный момент перекрыть их и слить воду из этой части системы.



Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Требования и схема установки

Установка циркуляционного насоса в систему отопления — процесс не самый сложный. Но есть нюансы, которые надо знать.

Чаще всего монтаж производится на обратный контур системы около котла, где температура теплоносителя минимальная.

Делается это для того, чтобы не создавать условия перегрева уплотнительных изделий, который могут под действие горячей воды потерять свои качества. Именно поэтому рекомендуется выбирать насосы с допустимой температурой теплоносителя +110 °C.

В случае если в качестве нагревательного оборудования в частном доме используется твердотопливный котёл, тогда установка насоса на обратке предпочтительнее. Потому что в таких котлах температура воды может достигать критических значений.

Если циркуляционный насос устанавливается на системе тёплых полов, то его, наоборот, монтируют на контуре подачи. Причина — образование воздушных пробок, которые прибор будет проталкивать своим давлением.

Перед помпой обязательно устанавливается сетчатый фильтр.

После прибора лучше установить обратный клапан, он предотвратит обратное движение теплоносителя, если отключилось электричество и насос не качает воду. К тому же клапан предохраняет оборудование от гидроудара.

Насос с мокрым ротором монтируется только в горизонтальной плоскости.

Необходимо обеспечить свободный доступ к прибору для его обслуживания и ремонта.

Если в доме запланирована универсальная отопительная система, то насос обводится байпасом. Последний будет включаться во время отключения прибора.

Фото 3. Схема установки циркуляционного насоса в систему отопления на контуре подачи (обозначена красным цветом).

Как правильно установить

Что касается монтажа, то все зависит от типа присоединения. Если это фланцевое соединение, то на ответные патрубки привариваются фланцы. Если соединение резьбовое, то устанавливаются американки. При подключении фланцами между крепёжными плоскостями прокладывают резиновую или паронитовую прокладку.

Основная задача производителя работ — правильно сделать вырезку трубы под установку насоса. Для этого замеряется расстояние между патрубками прибора и переносится на трубу. Этот размер производители обычно указывают в паспорте изделия. Но для уверенности лучше провести замер.

Внимание! Нельзя включать циркуляционный насос, если система отопления не полностью заполнилась теплоносителем. И хотя в конструкции прибора есть выпускные отверстия, лучше дождаться, когда сеть наполниться полностью

Гайд по монтажу циркуляционного насоса: где ставить

Принцип работы и виды циркуляционных насосов

Правила эксплуатации

Сегодня выпускаются надежные насосы, которые характеризуются длительным сроком эксплуатации. Однако, безусловно, как и любой другой агрегат, циркуляционный насос может выйти из строя. Способствовать этому может ряд причин:

• слишком сильная/слабая подача воды;
• устройство работа в случае, когда теплоносителя в системе нет;
• при длительном простое;
• когда нагрев воды сильно превышает норму (свыше 65°С).

Подводя итог всего вышеописанного стоит отметить, что циркуляционный насос — неотъемлемое звено системы отопления дома. С таким устройством вы будете защищены от всевозможных ошибок, которые впоследствии могут привести к мелким и крупным неприятностям. Выполнить монтаж циркуляционного насоса вы можете как с помощью специалистов, так и самостоятельно. Главное, четко следовать правилам инструкции.

Назначение циркуляционного насоса

Циркуляционные насосы широко используются в различных областях, включая отопление жилых и коммерческих зданий, водоснабжение в домах и офисах, системы кондиционирования воздуха, а также промышленные производственные процессы.

Основное преимущество использования циркуляционного насоса заключается в том, что он обеспечивает постоянное и равномерное движение жидкости в системе. Это позволяет поддерживать оптимальную температуру в помещении, предотвращать замерзание воды в трубопроводах и обеспечивать непрерывное водоснабжение.

Циркуляционные насосы могут иметь различные характеристики, включая мощность, производительность и энергоэффективность. Выбор подходящего насоса зависит от конкретных требований системы и ее параметров, таких как длина и диаметр трубопроводов, объем жидкости, требуемое давление и температура.

Циркуляционные насосы обычно устанавливаются профессиональными монтажниками или инженерами, чтобы обеспечить правильную работу системы и минимизировать потери энергии. Качественный монтаж и регулярное техническое обслуживание насоса необходимы для его долговечности и эффективной работы системы в целом.

Обязательные функции насоса

• Перекачка жидкости. Основная функция насоса – передвигать жидкость из одного места в другое. Он обеспечивает циркуляцию жидкости в системе, что позволяет достичь равномерного ее распределения и поддержания заданных параметров.
• Поддержание давления. Циркуляционный насос создает необходимое давление в системе, чтобы жидкость могла преодолевать сопротивление и перемещаться по трубопроводу.
• Управление температурой. Циркуляционный насос может быть задействован для поддержания определенной температуры в системе. Он способен перемещать горячую или холодную жидкость по системе, чтобы достичь желаемого теплового режима.

Все эти функции являются важными для работы циркуляционного насоса и позволяют ему эффективно функционировать в системе отопления или водоснабжения.

Дополнительные функции насоса

Однако современные циркуляционные насосы могут обладать не только основной функцией циркуляции, но и несколькими дополнительными функциями, которые могут повысить эффективность и удобство использования насоса.

• Регулировка скорости работы насоса. Некоторые модели циркуляционных насосов позволяют регулировать скорость работы, что позволяет эффективно использовать насос в зависимости от требуемого расхода теплоносителя или воды.
• Различные режимы работы. Некоторые насосы имеют возможность выбора различных режимов работы, таких как ночной режим, экономичный режим и т. д. Это позволяет оптимизировать работу системы отопления или водоснабжения в соответствии с потребностями пользователя.
• Поддержка автоматического управления. Некоторые насосы могут быть подключены к автоматической системе управления, что позволяет насосу автоматически регулировать свою работу в зависимости от условий и требований системы.

Важно отметить, что не все модели циркуляционных насосов имеют все перечисленные дополнительные функции. При выборе насоса необходимо учитывать требования и особенности конкретной системы, а также определиться с необходимыми дополнительными функциями

Грамотный выбор циркуляционного насоса

Излишне мощное насосное оборудование покупать бессмысленно. Кроме того, что работать в полную силу ему не придется, мощный насос будет создавать негативные шумовые помехи. Для оснащения отопительной системы со сложной архитектурой точные расчеты должны делать инженеры-теплотехники. Владельцу загородного дома для подбора насоса достаточно примитивной формулы, так как технические параметры устанавливаемого агрегата все равно должны превышать расчетные значения на 10%.

Способность насоса обеспечивать потребности отопительного контура зависит от диаметра трубопровода, максимальных параметров напора и объема теплоносителя, плотности и температуры воды.

• Расход теплоносителя Q (выражается в л/мин), проходящего через произвольный участок замкнутого контура, рассчитывают по аналогии с расходом жидкости для котла. То есть, просто приравнивают значения расхода и параметры мощности котла (P=Q). Упрощенно: если мощность котла составляет 20 кВт, то через него может пройти 20 л теплоносителя в минуту.
• Батареи с мощностью 10 кВт будут расходовать 10 л/мин воды. Учитывая мощность радиаторов, нужно рассчитать расход воды в каждом из колец отопительной сети.
• Расход теплоносителя в трубах зависит от диаметра трубопровода. Чем они уже, тем больше сопротивление возникает на пути движения воды. При стандартной скорости передвижения по трубам в 1,5 м/сек, в расчетах поможет ниже приложенная таблица.

Таблица для расчета расхода воды в трубопроводе

Мощность насоса прямо пропорциональна длине трубопровода. То есть, 10 метров каждого отрезка отопительной системы потребуют 0,6 м напора от насосного оборудования. Проще: для обеспечения продуктивной работы 100метрового кольца нужен напор насоса 6,0 м.

Для стимуляции движения теплоносителя в системах отопления используют два типа насосных приборов:

• «сухие» насосы, ротор которых не контактирует с теплоносителем;
• «мокрые» насосы, рабочая часть которых погружена в перекачиваемую ими воду.

Оборудование с «сухим», герметично изолированным ротором применяют преимущественно для обустройства многоэтажных зданий, крупных промышленных, торгово-развлекательных центров. Из-за ощутимых шумовых эффектов, связанных с создающимися в процессе работами завихрениями воздуха, сухие насосы не востребованы в сфере обустройства частных строений.

Циркуляционные насосы с «мокрым» ротором

Для модернизации отопления загородных домов применяют в основном «мокрые» насосы в латунных или бронзовых корпусах, внутри которых расположены детали из нержавеющей стали и керамики. Перекачиваемый ими теплоноситель к тому же выполняет функцию смазки, продлевающей «жизнь» техники.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре.

Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла.

При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Куда лучшее установить насос?

Мнения в вопросе установки насоса на подачу или обратную трубу существенно расходятся. Некоторые эксперты утверждают, что монтаж насоса доступен только на обратную трубу, другие же считают, что место установки не влияет на эффективность работоспособности.

Сторонники идеи установки на «обратку» аргументируют свою позицию следующими утверждениями:

температура нагревания на подаче существенно выше

Здесь важно учитывать предельные температуры определенного циркуляционного насоса, чтобы устройство прослужило много лет; статистическое давление выше, за счет чего насос работает быстрее и с минимальными усилиями.. По факту циркуляционные насосы допускается монтировать двумя способами. Это не влияет на эффективность работы агрегата и скорость прогрева помещения

Это объясняется следующими принципами:

Это не влияет на эффективность работы агрегата и скорость прогрева помещения. Это объясняется следующими принципами:

По факту циркуляционные насосы допускается монтировать двумя способами. Это не влияет на эффективность работы агрегата и скорость прогрева помещения. Это объясняется следующими принципами:

• температурный максимум для работы агрегата – 115 градусов. Вы редко встретите в частном доме нагрев отопительной системы свыше 90 градусов (область установки котла). Выше температура не поднимается, поэтому решение по выбору способа врезки остается за вами;
• показатели плотности не отображаются на эффективности работы циркуляционного насоса;
• статическое давление сохраняется примерно на одном уровне, независимо от способа крепления.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

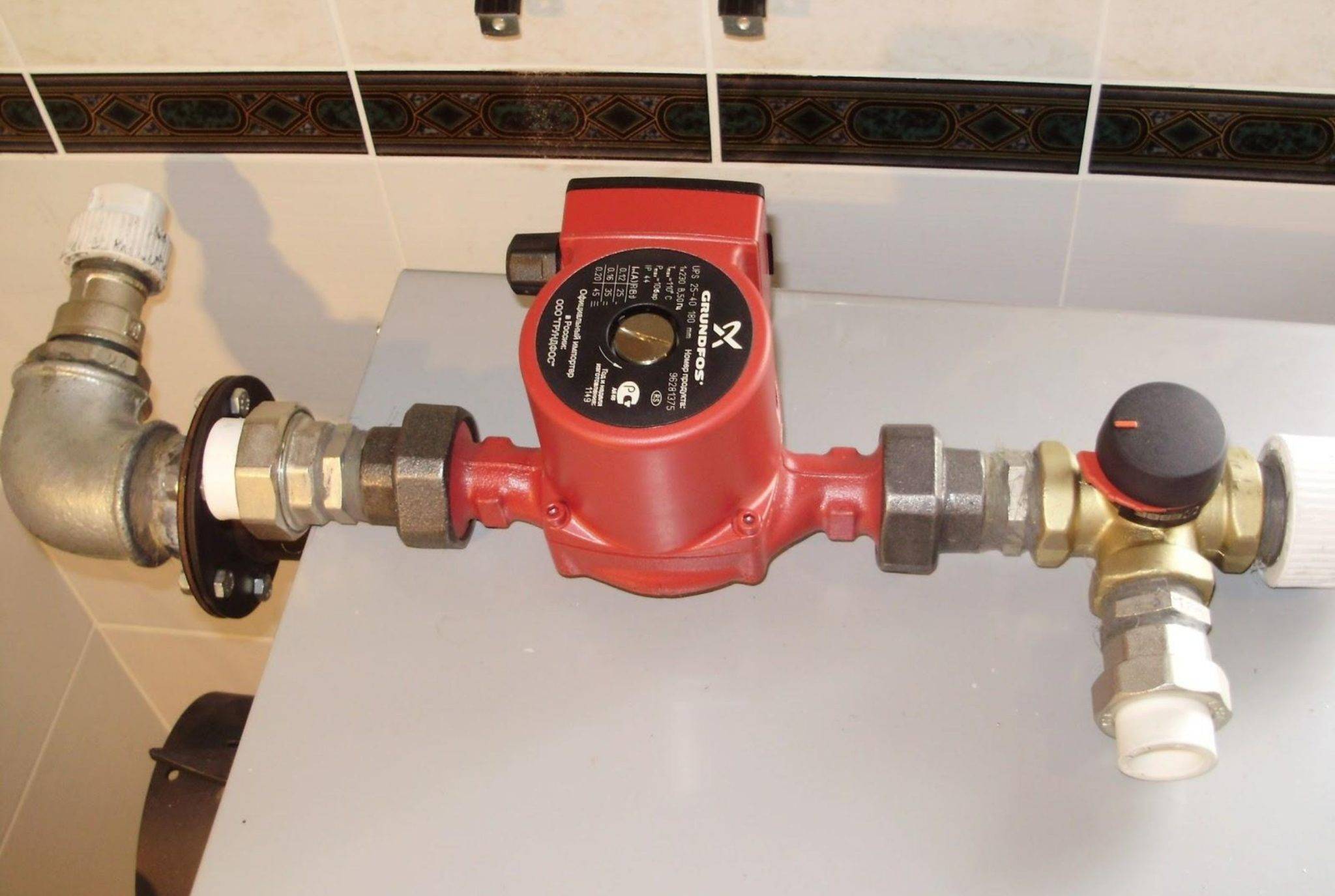

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

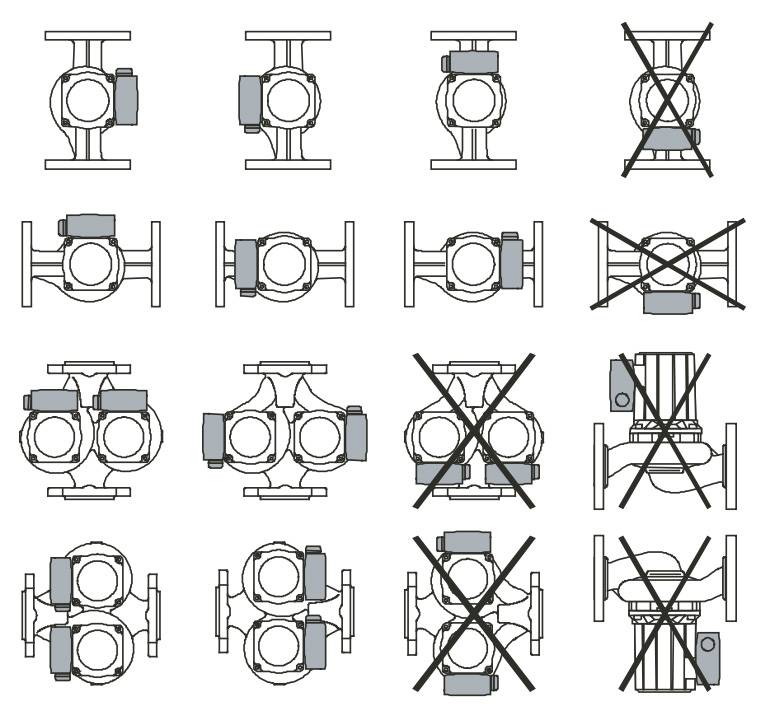

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Выбор (расчет) циркуляционного насоса

Для выбора циркуляционного насоса, необходимо сделать его расчет мощности. Если у вас сложная система отопления, расчет насоса лучше доверить специалисту. В простой системе отопления, мощность требуемого насоса рассчитывается по формуле:

Расчет позволит выбрать насос по параметру: максимальная производительность по воде или пропускная способность.

Обращаю внимание

Обратите внимание, что для работы циркуляционного насоса необходима доступность электричества. Электрическая мощность не указывается на маркировке насоса, но составляет 100-250 Вт, что позволяет подключить их к любой группе силовых розеток дома. Однако, для защиты от поражения электротоком, линию питания насоса нужно защитить УЗО на 30 mA

Однако, для защиты от поражения электротоком, линию питания насоса нужно защитить УЗО на 30 mA.

Важно! При работе циркуляционные насосы издают достаточно сильный звук «жужжания»

Этот параметр может быть указан в описаниях насоса и на него нужно обращать внимание, чем он меньше, тем лучше

Как подобрать оптимальный насос отопления

Виды насосов и основы их выбора

При выборе циркуляционного насоса необходимо учесть не только его тип (сухой или мокрый), но и большое количество других немаловажных параметров:

• мощность агрегата;
• диаметр труб;
• уровень расхода теплоносителя и другие параметры.

Подобрать производительность можно по мощности котла. Существует взаимосвязь: P=V, где P – мощность котла, а V – объем пропускаемого насосом теплоносителя в минуту. То есть если в доме планируется установить котел мощностью 25 кВт, то к нему нужно подбирать насос, который пропускает через себя 25 литров в минуту.

Расход теплоносителя зависит от диаметра труб:

• небольшие: полдюйма – 5,7 литров в минуту; три четверти дюйма – 15 литров; 1 дюйм – 30 литров;
• средние: 1 дюйм с четвертью – 53 литра в минуту; полтора дюйма – 83 литра в минуту;
• крупноразмерные: 2 дюйма – 170 литров; два с половиной – 320 литров в минуту).

При проведении расчетов принимается, что скорость воды в трубопроводе равна 1,5 метра в секунду.

Учесть все эти нюансы человеку без соответствующего образования и навыков практически невозможно, поэтому при выборе насосов отопления стоит отдавать предпочтение тем магазинам, в штате которых есть профессиональные консультанты.

Выбирая производителя при покупке, следует уделить внимание немецкой компании, и конкретной модели Wilo-Stratos ECO, мощностью 59 ватт, его особенностью является собственная защита и автоматический контроль от перепадов давления, что может быть очень полезным. Если же вы решили отдать предпочтение «мокрым» насосам, рекомендуем обратить внимание на итальянскую модель фирмы DAB: EVOTRON 40/130

Если же вы решили отдать предпочтение «мокрым» насосам, рекомендуем обратить внимание на итальянскую модель фирмы DAB: EVOTRON 40/130

Что учесть при монтаже?

При установке важно правильно разместить ротор электродвигателя. При любом местоположении насосного оборудования элемент должен оставаться в горизонтальном положении

Если разместить вертикально, производительность оборудования сразу снизится на 30%.

Что ещё нужно учесть:

• Движение потока теплоносителя на насосе обозначается стрелками. При монтаже это обозначение обязательно должно совпадать с реальным движением теплоносителя.
• Устанавливают манометры, терморегуляторы, термометр и запорную арматуру так, чтобы к ней всегда был доступ.
• Монтаж самого прибора можно производить вертикально и горизонтально, если это указано в инструкции. Оба метода установки, например, возможны для насосов Vodotok.
• Подбирают насос с тем же диаметром входа и выхода, что у трубы, на которую он устанавливается.

Вместе с оборудованием поставляются болты с гайками, штуцеры, набор уплотнительных колец, фланцы.

Монтаж циркуляционного насоса должен проводить мастер. До установки котёл выключают и сливают воду.

Как правильно установить циркуляционный насос в системе:

1. Подготовьте комплектующие. Кроме фильтра и запорных кранов нужны патрубки с резьбой, сгоны.
2. Соедините резьбовые элементы узла. Для этого используют специальную герметизирующую паклю и пасту.
3. Соберите петли с насосом. Накидные гайки при этом слегка затягиваются.
4. Выберите и сделайте разметку участка, куда мастер установит кран.
5. Смонтируйте штуцеры для крана и поставьте насос.
6. Окончательно затяните накидные гайки.

Клеммная коробка должна располагаться сверху или сбоку, чтобы исключить попадание воды. Кожух электродвигателя и клеммная коробка крепятся к корпусу насоса четырьмя винтами под шестигранник. При необходимости они могут быть переустановлены в другое положение.
