Особенности и хаpaктеристики
Led-светильники для наружного освещения хаpaктеризуются как минимум двумя категориями параметров – конструкционными и светотехническими. Первые определяют особенности элементов, из которых они состоят, вторые – яркость, мощность, номинальное напряжение и прочие важные свойства.
В состав светодиодных светильников для уличной установки входят 4 неизменных компонента:
Лэд-лампочки для освещения улиц напрямую влияют на осветительную силу всего прибора. Количество и вид светодиодов также могут различаться при переходе от одной модели к другой. Например, это может быть как стандартная лампа с цоколем Е27, так и отдельная плата с полупроводниковыми кристаллами.
Модуль питания – важнейшая составная часть светодиодных уличных светильников. Срок службы лампы и качество освещения во многом будут зависеть от стабильности подаваемого в цепь тока. Главная хаpaктеристика драйвера – мощность – должна соответствовать суммарному аналогичному показателю лед-элементов в фонаре.
Рефлектор концентрирует и определяет направление светового потока. Угол свечения будет меняться в зависимости от устройства системы фокусировки. Этим будет определяться и назначение, и прочие светотехнические хаpaктеристики уличного фонаря и его сфера применения. Нередко светодиодные лампы оснащаются линзами, создавая таким образом систему рассеянного освещения без необходимости применять специальное устройство.
Корпус служит для защиты светодиодных ламп от различных уличных факторов. Это и погодные проявления, и действия вандалов и злоумышленников, а также внешний и внутренний перегрев.
Среди наиболее важных светотехнических параметров уличных ламп для светодиодного освещения выделяются:
- Цвет свечения.
- Цветовая температура.
- Уровень защиты.
- Световой поток, лм.
- Мощность.
- Номинальное напряжение.
- Температура окружающей среды.
- Диммирование, программное управление.
- Датчики (на движение, на уровень естественного освещения, на время).
- Срок службы.
- Производитель.
Требования к уличным светодиодным светильникам
По сравнению с лампами накала и люминесцентными светильниками светодиодные светильники более предпочтительны для уличного освещения. Прежде всего они более долговечны и экономны при одинаковой яркости с другими видами световых источников. Вместе с тем, чтобы led были годны для улицы, они должны отвечать ряду требований:
- Оснащенными надежными блоками питания.
- Защищенными от пробоя током заземлением.
- Иметь коэффициент пульсации, не превышающий 1%.
- Драйвера должны быть защищены от короткого замыкания.
- Лед-кристаллы в ходе эксплуатации не должны нагреваться свыше 60 С, но при этом иметь стабильность в работе при отрицательных температурах.
- Корпуса должны быть герметичными с уровнем влагозащиты IP54 – IP67 (изготовленными преимущественно из алюминиевого сплава без вентиляционных отверстий), прочными и оснащенными ударопрочными стеклами.
- Панели для лед-ламп должны иметь дюралевую основу.
- Срок службы и гарантия должны быть отмечены в официальном сертификате производителя.
Светодиодные лампы, применяемые для уличного освещения, должны быть помещены в надежный, прочный и герметичный корпус, выполненный из антикоррозийного материала и имеющего специальную защиту.
Преимущества светодиодного освещения улиц
Преимущества светодиодов перед другими источниками света:
- Длительный срок эксплуатации (до 25 лет при условии использования только в ночное время);
- Нечувствительность к перепадам напряжения в сети;
- Экономное потребление электроэнергии (позволяют экономить до 100% электричества);
- Экологичность (не содержат в своем составе агрессивных химических веществ);
- Простота утилизации;
- Высокая степень защищенности корпуса от механических повреждений и негативного влияния внешней среды;
- Возможность использования в температурном диапазоне от –50° до +50°;
- Высокая цветопередача.
Что выбрать для дачи?
Когда перед вами возник вопрос организации освещения на даче или в вашем загородном доме, то в первую очередь задумайтесь, интересует ли вас эстетическая его сторона или же только функциональная? В случае если вы хотите, чтобы ваш фонарь был не только надежным источником света, но и радовал глаз своей красотой, над выбором придется немного подумать. Уличные фонари могут быть выполнены в разных стилях: классик, модерн, хай-тек, лофт. Желательно подобрать осветительный прибор таким образом, чтобы он не выбивался из выбранного архитектурного стиля вашего загородного дома.
Дорожка к дому, крыльцо, ступени – все это обязательно нужно освещать в темное время суток, но для того чтобы делать это экономно не забывайте использовать датчики движения, которые срабатывают лишь при появлении вблизи человека. Если же вы хотите создать на участке возле дома неповторимую атмосферу сказки, то разноцветные декоративные светодиодные фонари и немножечко фантазии поможет вам в этом.
Полезные рекомендации
Несколько советов, которые помогут при создании системы уличного освещения со светодиодными устройствами:
- Часто бытует мнение, что светодиодная лента — не лучший вариант для улицы. Это мотивируется тем, что, несмотря на высокую стоимость ленты, она не подходит для уличного использования по причине своей внешней хрупкости. На самом деле такое утверждение не соответствует истине. Светодиодные ленты способны выдерживать механические нагрузки, температурные перепады и повышенную влажность. Достоинством является отсутствие необходимости применения каких-либо подручных устройств при ее установке. Достаточно наклеить ленту на поверхность, и она готова к использованию.
- Светильники устанавливают на высоте 4-7 м. Особенно мощные модели — до 10-11 м. Это позволит оптимизировать рассеивание света по территории.
- Встроенные лампы рекомендуется монтировать на одинаковом расстоянии между собой. Только так можно обеспечить гармоничное освещение и его нормальную интенсивность.
- Мощность фонарей зависит от целей, для которых они используются. Для освещения деталей ландшафта хватит лампы от 3 до 10 Вт. Светильники для придомовых территорий должны быть мощнее — 50-60 Вт. Прожекторы 100 Вт или больше задействуют для освещения масштабных объектов, таких как промышленные предприятия, широкие проспекты, автотрассы.
Подбор характеристик освещения
Выбор устройства определяется целью, для которой его планируют использовать. Для ночного времени достаточно силы освещения, которая не превышает 15 люкс/метр. Для технических работ потребуется 75, а для точных — не менее 100 люкс/метр.

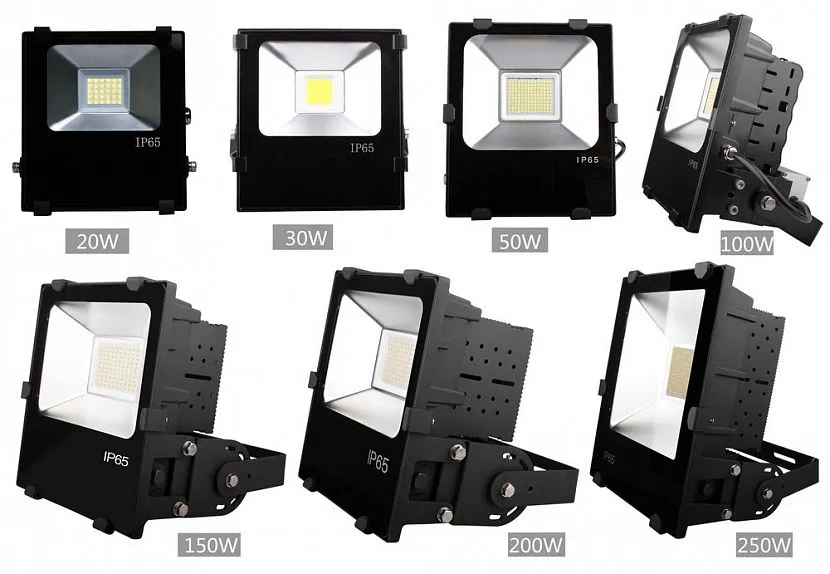

Существуют модели различной мощностиИсточник stroyday.ru
Нужно обратить внимание на спектр создаваемого света. Значение 2000-2500 соответствует ярко-жёлтому
При цветовой температуре 3700-4300 он имеет тёплый белый оттенок. Если речь идёт о 4500-5000 он становится нейтральным, а для 6000 или больше — освещение будет холодным. При создании оригинальных видов подсветки может помочь одновременное использование нескольких вариантов с различной цветовой температурой.

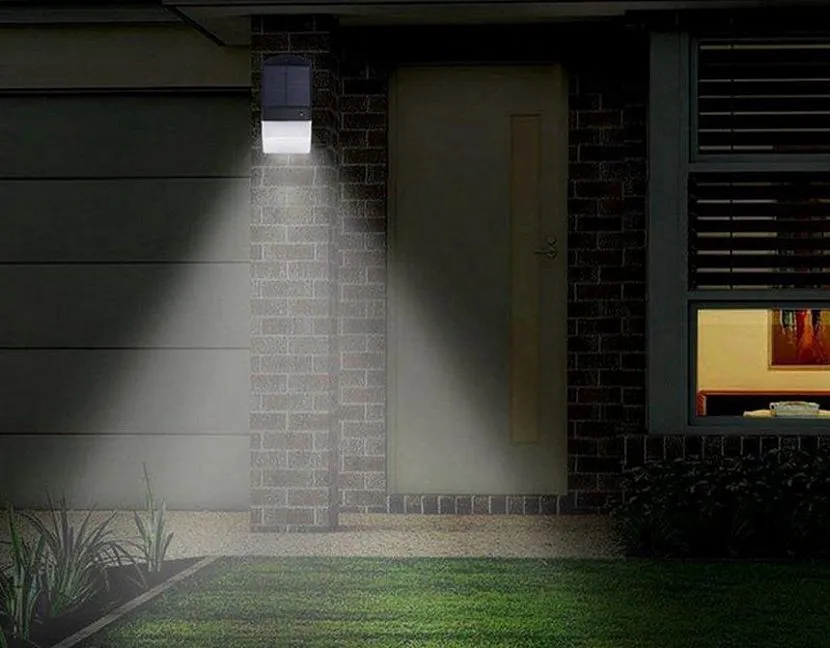

Использование солнечных батарей делает устройство автономнымИсточник stroyday.ru
Для определения оттенка света нужно ознакомиться с коэффициентом цветопередачи. Он рассказывает об естественности освещения. При этом можно ориентироваться на следующие значения:
- 1B говорит о том, что такое освещение можно использовать в учебных заведениях;
- 2A подходит для жилья;
- A1 может быть использован как для больших торговых залов, так и для обычных магазинов;
- коэффициент равный 3 подойдёт для зданий промышленного назначения;
- если у прожектора эта характеристика равна 4, то его допускается применять только для уличного освещения и нельзя внутри дома.

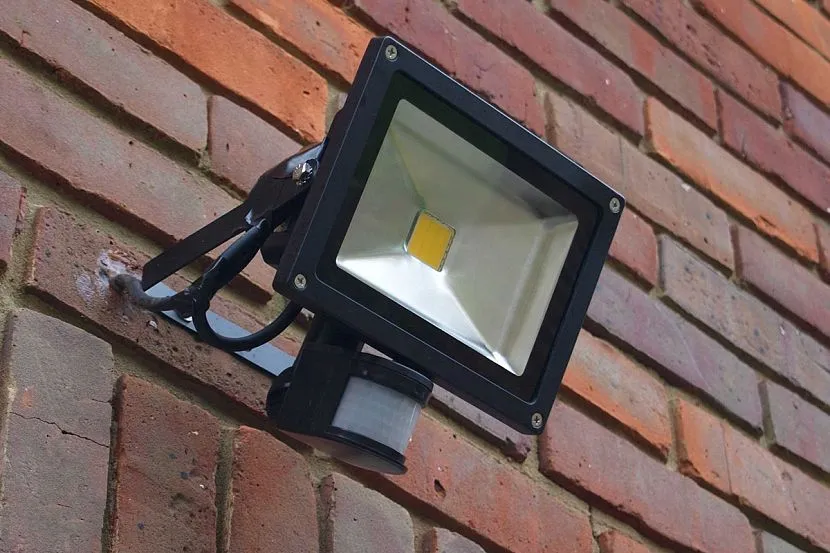

Светильник с датчиком движения экономит электроэнергиюИсточник beri.ua
При выборе светодиодного прожектора важно обратить внимание на срок эффективной эксплуатации. С течением времени световые характеристики прожектора постепенно уменьшаются. Когда он вырабатывает ресурс полностью, потребуется провести замену
Допустимые пределы падения силы освещения в процентах указывают с помощью обозначения «LM». Например, если написано «LM70», это означает, что к концу срока эксплуатации у прожектора будет только 70% первоначальной яркости
Когда он вырабатывает ресурс полностью, потребуется провести замену. Допустимые пределы падения силы освещения в процентах указывают с помощью обозначения «LM». Например, если написано «LM70», это означает, что к концу срока эксплуатации у прожектора будет только 70% первоначальной яркости.
Прожектор должен быть надёжно защищён от воздействия непогодыИсточник oxsy.ru
Прожектор может включать в себя различное количество светодиодов. Иногда используется целая матрица, в других случаях один, но очень мощный. Нужно учитывать, что в первом случае нагрев будет более сильным, чем во втором. Если необходимо, чтобы была высокая яркость освещения, предпочтительнее использовать устройства с одним кристаллом. При применении светодиодной матрицы выход из строя даже одного элемента приведёт к неработоспособности устройства.

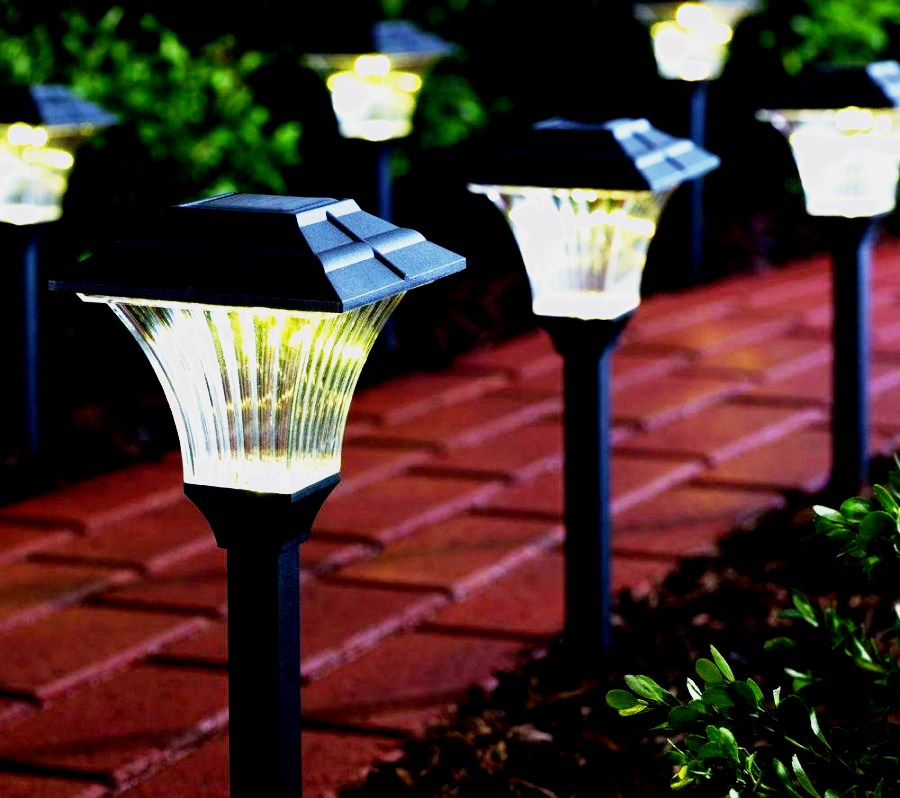

Яркое уличное освещение с помощью светодиодных фонарейИсточник nevnov.ru
Прожектора небольшой мощности используют для подсветки. Более мощные применяются для освещения улицы. Светодиоды бывают разнообразных типов. В зависимости от этого они обеспечивают различные углы освещения:
- У SMD диодов этот угол достигает 100 градусов.
- Для дискретных диодов он меньше — всего 60.
- У COB светодиода угол освещения наибольший среди них — 120 градусов.
Освещение должно соответствовать требованиям нормативных документов.

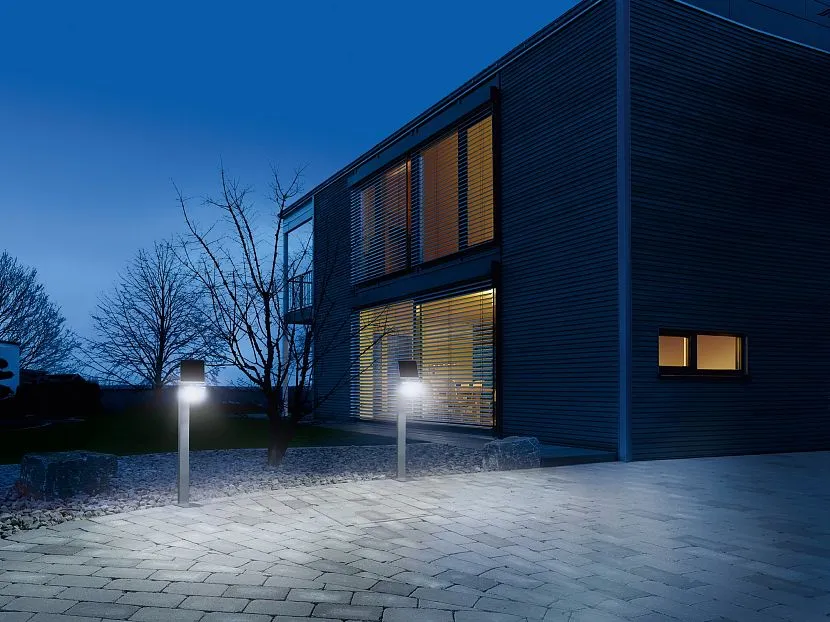

Светодиодные фонари обеспечивают равномерное освещениеИсточник decoromir.ru
Особенности конструкции
Наружные осветительные приборы отличаются от светодиодных светильников для помещений. Отличия касаются, прежде всего, конструкции. Внутренняя часть светильников оснащается не только лампами, но и особыми линзами. Последние предназначены для фокусирования светового потока в пучок и направления света в нужную сторону. Лучи бывают узкими и широкими, яркими или дающими рассеянное освещение.
Еще одна особенность светодиодных фонарей, используемых на улице, — наличие прочного, защищенного от влаги корпуса. Устройство должно быть надежно защищено не только от агрессивных погодных факторов, но и от вандализма (то есть механических повреждений).
В типичном светодиодном устройстве имеются такие компоненты:
- цоколь;
- корпус, в котором по вертикали имеются ребра (делают отвод тепла более эффективным);
- светодиодная плата (на ней на одинаковом расстоянии друг от друга установлено несколько ламп);
- рассеивающая полупрозрачная сфера;
- электронный драйвер (контролирует поступление электропитания).
При изготовлении оборудования для наружного освещения особое внимание уделяется прочности корпусов, а также их устойчивости к воздействию разнообразных факторов внешней среды. Как правило, используют алюминиевые. Они позволяют защитить начинку оборудования от дождя, снега, града, температурных перепадов и умеренных механических воздействий
Если есть потребность в особенно прочном корпусе, рекомендуется остановить выбор на стальном корпусе, обладающем лучшими антивандальными характеристиками
Они позволяют защитить начинку оборудования от дождя, снега, града, температурных перепадов и умеренных механических воздействий. Если есть потребность в особенно прочном корпусе, рекомендуется остановить выбор на стальном корпусе, обладающем лучшими антивандальными характеристиками.
Расчет мощности
Понятие универсального показателя отсутствует, так как этот критерий рассчитывается для каждого конкретного случая по отдельности. Учитывается как особенности местности, так и габариты территории. Для уличного освещения необходимы точные расчеты, которые могут проводиться самостоятельно или подобную работу можно доверить специалистам. А вот установка может осуществляться своими руками, без привлечения профессионалов. Зачастую сталкиваются с необходимостью расчетов частные лица, которые приняли решение об установке осветительных приборов высокой надежности на загородных участках.
Однако, на практике светильник подбирается просто чтобы был «по ярче». Зачастую выбор останавливается на моделях высокой мощности, которая может оказаться чрезмерной. Речь идет о возможной экономии электроэнергии. В расчетах участвует площадь, которая подлежит освещению (люксы) и величина светового потока (люмены). Формула выглядит следующим образом: F=ExS. Где:
- «E» — показатель освещения (люксы).
- «S» — площадь рабочей поверхности в квадратных метрах.
- «F» — поток света.
Однако, подобные показатели имеют условный характер. Угол рассеивания и расстояние потока не учитываются. Профессиональная формула выглядит громоздко и считается достаточно сложной
Следует обратить внимание на то, что для бытовых нужд сложная формула может и не использоваться. На общий уровень освещенности будет также влиять:
- облачность;
- полнолуние;
- время года;
- погодные условия;
- регион проживания.
Организация освещения
Для того, чтобы оборудовать светодиодными светильниками любой объект, будь то загородный дом, улица или крупный архитектурный комплекс, работы в обязательном порядке должны проводиться в соответствии со стандартным порядком, включающим комплекс организационных и технических мероприятий:
составление проекта с расчетом яркости направленного света, степени освещенности и иных параметров, чтобы они соотвествовали строительным нормам и правилам, а также правилам устройства электроустановок;
- оговаривается расположение каждого светильника, если планируется установить два и больше светодиода на одном участке;
- подробно расписывается то, каким образом будет управляться система освещения;
- составляется чертеж осветительной схемы;
- в соответствии с выполняемыми условиями и планом происходит подбор приборов освещения;
- установка оборудования осуществляется только после выполнения всех согласований.
В дальнейшем обговариваются условия регулярного технического обслуживания осветительных приборов, установленных на участке.
Недостатки светодиодных светильников
Хотя светодиодные светильники называют шагом в будущее, они не лишены и определенных недостатков.
- Более высокая стоимость по сравнению с иными источниками. Однако, этот недостаток нивелируется намного более длительным сроком работы и меньшим количество необходимой для неё электроэнергии, что в итоге позволяет в целом считать светодиодные светильники более выгодными. Они оказались настолько востребованными, что компании-производители постоянно вкладывают инвестиции в разработку все новых и новых моделей с более малой стоимостью, хотя на современном этапе развития технологий говорить об уменьшении цены ниже чем у ламп накаливания пока не представляется возможным
- Достаточно высокая требовательность по отношению к источниками питания и необходимость включения в цепь такого блока питания, как LED-драйвер. Это обуславливает необходимость изыскивать такие места, где его можно было бы сделать незаметным в интерьере и одновременно обеспечить легкодоступность в случаях выхода из строя и последующей замены.
Достаточно высокая стоимость
Специалисты советуют обращать внимание на цены светодиодных светильников. НА рынке сегодня представлено большое количество недорогих моделей
Однако полное соблюдение технологий изготовления качественных LED-светильников не дает возможности снизить их стоимость без потери качества. К простейшим ухищрениям, дающим возможность сделать цену намного ниже, но при этом обрушивающим качество можно отнести:
- замену полноценного драйвера на диодный мост и конденсатор: при этом наличие конденсатора приводит к возникновению мерцания, хоть и не замечаемого зрением, но вызывающим его усталость, а «некачественный» ток обуславливает быстрый выход из строя светоизлучающих кристаллов;
- наклеивание светодиодов и радиаторов на текстолитовые платы неспециализированными клеями, что резко снижает теплоотвод;
- замена или полное отсутствие такого элемента конструкция, как тепловые радиаторы из качественных хорошо проводящих тепло материалов, в результате чего яркость уменьшается на треть в течение полугода.
Большой размер. Если сравнивать аналогичные по характеристикам светодиодные лампы и лампы накаливания, то первые окажутся длиннее и шире, более тяжёлыми. Этот недостаток обусловлен необходимостью включения в контракцию теплоотводящих элементов.
Невозможность замены ламп накаливания любой светодиодной лампой. Например, лампу накаливания «свечу» с цоколем миньон (E14), имеющую мощность в 60 W заменить светодиодным аналогом не получится, ему просто не хватит места в светильнике, поскольку наличие радиатора делает его размеры значительно большими.
В некоторых случаях к недостаткам можно отнести направленность света, излучаемого светодиодными светильниками. В этом случае плохо освещается пространство, расположенное позади светильника и с боков. Если предполагается освещение всего помещения – нужно учесть, что свет будет направляться непосредственно только вниз, и потолок будет освещаться только отраженным светом.
Особенность цветопередачи
При покупке нужно обращать внимание на эти характеристики. Например, если это холодные светодиодные лампы, то в интерьерах с преобладанием синих цветов, этот цвет приобретет фиолетовый оттенок.
(adsbygoogle = window.adsbygoogle || []).push({}); (adsbygoogle = window.adsbygoogle || []).push({}); Виды светодиодных светильников уличного освещения
Промышленные осветительные приборы:
Магистральные — освещение дорог, тротуаров, площадей, проспектов, автомагистралей, парков; подсветка дорожных знаков, крутых поворотов, мостов. Светильники обладают высокой прочностью и снабжены антивандальным корпусом, устойчивы к жаркой погоде и морозам, влагостойки. Вдоль дорог и автомагистралей приборы устанавливаются на большой высоте.
Магистральный вариант
Светодиодные уличные осветительные приборы долговечны (срок службы до 100 тыс. часов) и прочны, поэтому их легко обслуживать после монтажа. Свет от таких приборов близок к дневному освещению и не ослепляет водителей. Дороги класса А снабжаются светильниками мощностью от 100 до 220 Вт, для дорог класса Б и С чаще всего применяются осветительные приборы мощностью от 60 до 100 Вт.
Светильники для транспортных объектов. Особенное значение имеет освещение аэропортов — оно выполняет архитектурную и функциональную роль. Выход из строя хоть одного прибора может иметь непоправимые последствия, и светодиодные светильники по своим характеристикам в этом случае становятся незаменимыми. Они используются для освещения АЗС, стоянок. Особый смысл приобретает освещенность водных, автобусных и железнодорожных вокзалов. Здесь светильники выполняют и основную — осветительную функцию, и декоративную. Для приезжающих людей вокзал представляет собой лицо, визитную карточку населённого пункта.
Архитектурные светильники служат для дизайнерского освещения офисных построек, домов, придомовых (ландшафтных) территорий, скульптур, памятников и др. Для памятников архитектуры применяется принцип повторения внешнего облика зданий при дневном освещении.
Архитектурный вариант
В других случаях подсветка выделяет достоинства сооружений и скрывает недостатки. Подсветка современных и необычных объектов зачастую имеет новаторский и самобытный смысл. Такие здания или сооружения видоизменяют световыми потоками, превращая их в арт-объект. Кроме прожекторов, используются встраиваемые, фасадные и линейные светильники.
- Светильники для рекламы создают постоянную подсветку щитов и информационных объектов. Чаще используется освещение при помощи прожекторов. Для небольших щитов, букв, вывесок применяются светодиодные ленты, модули, стробы, салюты, шлейфы и клип-лайты. Устанавливаются светодиодные экраны, демонстрирующие рекламные объявления, изображения, акции.
Светодиодные прожекторы для уличного освещения. Их основное назначение: освещение удалённых объектов. Могут применяться в любых сферах, дают большой диапазон мощностей с применением белых и цветных светодиодов. Одним из преимуществ светодиодных прожекторов является простота их монтажа. Они могут устанавливаться на любые виды опорных поверхностей, поэтому широко используются для аэропортов, вокзалов, архитектурных объектов, наружной рекламы, строительных площадок, спортивных площадок и др.
- Светильники для фонтанов и бассейнов. Прибор такого типа должен быть максимально влагозащищённым. Особая конструкция корпуса снабжена дополнительной гарантией герметичности светильника. Это обусловлено тем, что светодиодные светильники устанавливаются не только на внешней стороне бассейнов и фонтанов, но и внутри, в воде. В открытых муниципальных бассейнах применяются контурные и подводные приборы. Последние снабжены разноцветными диодами и способны при помощи пульта дистанционного управления воспроизводить даже цветомузыку.
Декоративные светодиодные светильники уличного освещения:
- Наземные осветительные приборы. Они направлены на освещение придомовых территорий, парков, садов и др. Как правило, имеют отличное дизайнерское оформление и выполняют декоративную функцию.
- Ландшафтные (садовые, парковые) светильники используют для подсветки дорожек, клумб, цветников. Используются на территориях частных домов, коттеджей, во дворах. Особенно подходят ландшафтные светодиодные светильники для дачи или сада.
- Кованые светильники крепятся на фасады или уличные столбы. Основная функция – декоративная. Выглядят такие приборы очень красиво и изысканно. Прекрасно освещают пространство.
- Газонные светильники на штыре. Как правило, имеют небольшую мощность и работают от пальчиковых батареек. Служат подсветкой и выполняют декоративную функцию.
Следует отметить, что некоторые виды промышленных светильников могут служить для освещения частных объектов, а декоративные — использоваться в масштабах городских инфраструктур.
Преимущества светодиодного уличного освещения
Эффект излучения света из твердого тела открыли еще в начале прошлого века в Англии, но долгое время разработка не усовершенствовалась и являлась чрезмерно дорогостоящей. Лишь в начале ХХІ века технологию упростили, а светильники такого типа запустили в серийное производство. Они значительно отличаются от предшественников, имея ряд конкретных преимуществ, среди которых выделяются следующие:
LED-лампы безопасны, работают бесшумно и экономично выгодны
- Значительная экономичность – это основное достоинство приборов такого типа, делающее их популярными. Они потребляют в десять раз меньше электричества, чем лампы накаливания, и вдвое – по сравнению с люминесцентными светильниками.
- Долгий срок службы. При условии использования светодиодных светильников для улицы строго в ночное время их период эксплуатации может продлиться до 25 лет.
- Автономность, предполагающая устойчивость к циклическим нагрузкам. Приборы с LED-лампами выдерживают бесчисленные испытания режимами включение/выключение – без ущерба для функционирования светильника.
- Широкий диапазон рабочих температур. Светодиодные светильники наружного освещения можно эксплуатировать в температурных условиях от -50 до 50 °C. Для использования в суровых условиях лучше приобретать приборы спецназначения.
- Устойчивость к механическим воздействиям. Такие светильники даже при падении не разбиваются и продолжают работать.
- В светильниках данного типа отсутствует инертность. Прибор начинает работать на полную мощность сразу после включения в сеть.
- LED-лампы работают бесшумно.
- Материалы для производства светодиодов являются экологически чистыми, поэтому не требуются особые условия утилизации для вышедших из строя ламп.
- Светодиодные приборы не несут угрозы пожара и не создают взрывоопасность.
Светодиодные светильники можно использовать в диапазоне температур от -50 до 50 °C
Недостатки светодиодных светильников для уличного освещения
Перечень недостатков значительно меньше, чем список достоинств, но они все-таки имеются, основные из них следующие:
- Цена светодиодных светильников уличного освещения довольно высокая в сравнении со стоимостью других типов ламп. Окупается такое оборудование в течение первых лет эксплуатации, но первоначальные вложения очень ощутимы.
- Светодиоды, обладающие большой мощностью (от 50 Вт и выше), поддаются тепловой деградации, поэтому для успешного их применения необходимо позаботиться о подключении качественного теплоотвода. Экономия неуместна, если светильник предназначен для работы в жарком климате.
- Чувствительность уличных светодиодных ламп к перепадам в напряжении. Единственный скачок в сети, который превышает предельные значения для конкретного прибора, способен вывести его из строя. Предотвратить неисправность поможет использование блоков питания или стабилизаторов напряжения в электросети.
- Металлические электроды светильников поддаются диффузии. В результате этого частички металла могут попасть в поле действия полупроводника, что в итоге приведет к поломке прибора.
Одним из главных минусов LED-ламп является их высокая стоимость
Виды опор
| Вид опор | |
| Металлические | |
| Материал | |
| Сталь, чугун, алюминий, оцинковка | |
| Достоинства | Недостатки |
| Компактность | Подвергается коррозии |
| Небольшой вес | Необходимость периодической покраски |
| Изменчивость конструкции (легко нарастить или уменьшить) | Высокая стоимость |
| Простота монтажных и демонтажных работ | |
| Срок эксплуатации до 80 лет | |
| Красивый дизайн |
| Вид опор | |
| Деревянные | |
| Материал | |
| Дерево | |
| Достоинства | Недостатки |
| Небольшой вес | Подбор одинаковых бревен |
| Простота монтажных и демонтажных работ | Не устойчивость к сильным морозам, в частности к гололеду |
| Невысокая себестоимость | Периодическое проведение мероприятий по обработке защитными средствами (пропитка) |
| Высокая устойчивость к нагрузкам (удары, изгибы) | Гниение дерева (при отсутствии пропитки) |
| Диэлектрические свойства | |
| Длительный срок службы (при наличии пропитки) | |
| Устойчивость к повышенной влажности (при наличии пропитки) |
| Вид опор | |
| Бетонные | |
| Материал | |
| Бетон | |
| Достоинства | Недостатки |
| Низкая себестоимость | Подвергаются разрушению при повышенной влажности |
| Срок службы до 50 лет | Не привлекательный дизайн |
| Простота в проведении периодического обслуживания |
| Вид опор | |
| Железобетонные | |
| Материал | |
| Металл,бетон | |
| Достоинства | Недостатки |
| Устойчивость к тяжелым нагрузкам | Не устойчива к ударным нагрузкам |
| Доступная цена | Не привлекательный дизайн |
| Устойчивость к перепадам температур | |
| Устойчивость к коррозии | |
| Долговечность |
