Уклон дренажной трубы: как рассчитать дренаж на склоне

Каким должен быть правильный угол наклона канавы?

Дренажная система считается безнапорной и для бесперебойной работы требуется обеспечение правильного угла наклона труб.

Основной параметр, необходимый для определения наклона – диаметр трубы.

Выбирая элементы для дренажной системы не нужно приобретать изделия большого диаметра, это вызовет быстрый уход стоков, а стенки контура покроются илом. В результате дренаж будет часто и быстро засоряться, и необходимы будут прочистки, что влечет дополнительные финансовые вложения.

Для правильного расчета уклона нужно учитывать:

диаметр труб;
тип отвода вод;
используемый материал для покрытия участка.

Чем грозит неправильный уклон

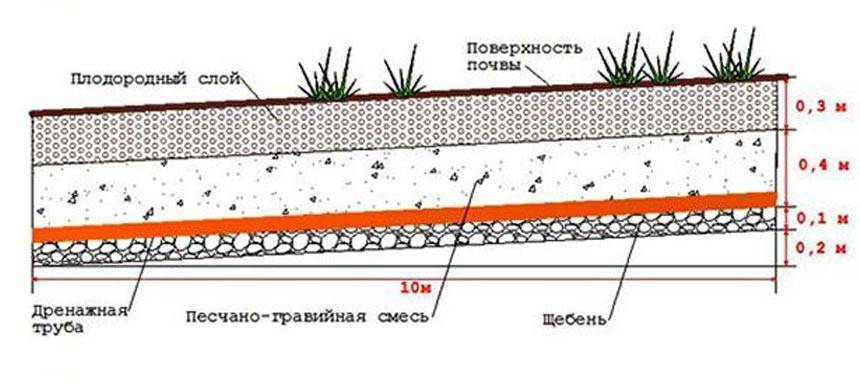

Правильный и неправильный угол уклона трубы Важно грамотно рассчитать, какой угол наклона должен быть у дренажной трубы. При несоблюдении рекомендуемых норм возможно возникновение аварийных ситуаций

При маленьком уклоне безнапорная дренажная система приведет к тому, что в рукавах будет застаиваться вода. Присутствующий в ней мусор в виде мелких песчинок станет откладываться. Рано или поздно их количество приведет к тому, что в трубе образуется засор. Придется откапывать участок системы и проводить ремонтные работы.
При недостаточном уклоне грунтовые воды будут заполнять весь просвет дрен, но не смогут уходить в нужном направлении. Как результат, УГВ будет оставаться на прежнем уровне, а монтаж дренажной системы будет просто бессмысленным. Участок так и останется заболоченным.
При увеличении рекомендуемого уклона скорость потока воды будет слишком высокой. Это грозит разрывом дрен со временем на каком-либо участке под воздействием давления. Либо вода с большой скоростью будет уходить в точку сброса, а более тяжелые примеси (песчинки, частички глины) будут оседать на дне контура. Рано или поздно это приведет к засору.

Что необходимо знать о диаметре дрен

Минимальный уклон дренажной трубы может составить 0,5 см на каждый погонный метр. Максимальное значение упоминалось выше. Что касается диаметра, то наиболее распространенным и рекомендуемым типом трубы является гофрированное однослойное изделия на 100 или 110 мм. Такой трубы хватит для отвода воды от дома средних размеров.

Обеспечивая уклон дренажной трубы 110 мм, вы должны учитывать глубину промерзания грунта, уровень залегания грунтовых вод и рельеф участка. Довольно часто дрены располагаются по периметру дома. Чем меньше будет водопроницаемость почвы, тем уклон должен быть больше. Это касается глинистых грунтов.

Для чего нужен дренаж?

Каждый, кто построил дом на переувлажненном участке, испытывает проблемы с обустройством своей территории. Наличие лишней влаги в почве способно погубить растения и дать неравномерную усадку дома. В таком случае необходимо делать дренаж. Это не только позволит осушить территорию, но и отвести воду от фундамента дома

Если нет уверенности в целесообразности создания подобной конструкции, следует принять во внимание некоторые нюансы

Укладка дренажной системы

Дренажная система необходима, если:

в сооружении будет подвал;
участок для строительства заболочен;
на территории тяжелые грунты;
лужи после дождя плохо высыхают;
планируется дизайнерское изменение рельефа местности;
много влаголюбивых растений на участке;
в погребах и подвалах соседей периодически появляется вода.

Хотя даже отсутствие всех этих показателей не может гарантировать того, что проблем с переувлажнением не будет.

Как сделать расчет?

Как правило, угол наклона водоотвода измеряется в см на м.п.

Это значительно облегчает монтаж и можно быстро высчитать насколько сантиметров участок размером 1 метр ниже или выше другого.

Для правильного выполнения монтажа системы дренажа нужно рассчитать необходимый угол наклона. При расчете учитываются следующие показатели:

Сечение дрен, зависящее от типа грунта. Чем рыхлее земля, тем больший диаметр контура требуется.
Тип дрен. Они могут быть как с геотекстилем, так и без него. Геотекстиль используется когда земля рыхлая с большим количеством песка. Если грунт крупнозернистый, то можно обойтись без геотекстиля.
Глубина заложения контура.
Перепады высот на участке.
УГВ на территории, перед началом монтажных работ нужно провести гидрогеологическое обследование.
Тип грунта.

Процедура определения уклона от верхней точки первой дрены до точки сброса воды:

Сначала необходимо измерить общую длину дренажного контура (от высшей точки первой трубы до места сброса жидкости). Например, в сумме получилось 30 м.
Далее измеряется прямой участок от верхней точки системы до нижней. Допустим, получилось 5 м.
Затем оба полученных числа складываются: 30+5 = 35 м.
Чтобы вычислить перепад высот между нижней и верхней точками нужно найти 1% от общего значения. В данном примере 35х1%=0,35. Значит требуется установить дренажную систему так, чтобы расстояние между верхней частью и нижней составляла 35 см. Это и есть правильный уклон дренажа.

Защитить дом от плесени и сырости, отводить лишнюю воду с участка поможет качественный дренаж. Для того чтобы система работала эффективно нужно соблюдать технологию монтажа и обеспечить необходимый уклон. Грамотно выполненный расчет уклона и глубины заложения труб позволит создать отличную систему дренажа. От этих показателей зависит большая часть работы дренажной системы.

Проект дренажа по периметру участка – пошаговая инструкция

Перед составлением проекта необходимо узнать особенности участка:

Начертить план с точным расположением всех построек, садовых дорожек и беседок. Учесть те места, где проходят наружные и подземные коммуникации.
Составить схему с размерами фундаментов построек, особенно внимательно изучить глубину их залегания.
Нарисовать топографическую карту с указанием особенностей рельефа.

Чтобы комплектующие дренажной системы не повредили корни растений, на чертеже отмечаются места посадки деревьев и кустарников.

Пример устройства закрытой конструкции дренажа по периметру участка

Определить месторасположение естественного приемника воды – дорожная канава или природный водоем.
По периметру участка прорыть траншеи глубиной 1-1,3 м и шириной 40 см для укладки в них магистральных труб диаметром 110 мм. Минимальное расстояние расположения траншей от забора составляет 50 см, от края отмостки постройки – 100 см.
Выкопать на участке траншеи глубиной 80 см и шириной 30 см для перфорированных труб, которые собирают воду и передают ее магистральным каналам. Для полноценного стока воды необходимо соблюдать уклон не менее 1 см на 1 погонный метр. Промежуток между дренами для глинистой почвы составляет 8-10 метров.
Пролить каналы большим количеством воды. Если скорость оттока низкая, то необходимо увеличить градус уклона, при застое вод – создать дополнительные дренажные ответвления.
После проверки дно засыпать речным песком на 10 см и утрамбовать.
Каналы выстелить геотекстилем, плотность которого составляет 120-150 гр/м2, и заполнить гравийным щебнем с фракцией 20-40 мм на высоту 5-10 см.
Чтобы предотвратить заиливание, трубы надо обмотать геотекстилем или объемными фильтрами из кокосового волокна.
Уложить гофрированные трубы и подвести их к магистральным каналам. В поворотах трубы соединить между собой фитингами или крестовинами, завернутыми в геотекстиль.
Засыпать дренажную конструкцию крупнозернистым песком или гранитным щебнем фракции 5-20 мм.
Сложить внахлест края геотекстиля и закрыть траншею дерном.

Когда нет природного водоприемника или искусственного оврага, то собранная вода может поступать в накопительный колодец, который обустраивают в низком месте участка. Если рельеф местности позволяет, то вода следует в дренажный приемник самотеком. В противном случае для откачки воды используют насосное оборудование. Для контроля над работой дренажной конструкции и очистки труб создают смотровые колодцы. Их располагают в поворотах и местах пересечения труб.

dizlandshafta

Полезно23Бесполезно

Расчет угла наклона дренажа

Безнапорный принцип работы дренажной системы основывается на расположении водоотводных труб под определенным наклоном друг к другу. Размер имеет значение. Трубы большого диаметра не приветствуются. По ним слишком быстро отходят воды, на стенках со временем образуются толстые слои ила, приводящие к засорам и необходимости затратной процедуры прочистки трубопровода.

Оптимальные решения по строительству дренажа на участке, расчету его уклона, глубины и длины траншей находятся в нормативных документах СНиП. Чтобы правильно рассчитать уклон дренажной трубы, необходимо учесть следующие обязательные параметры:

рельеф местности, на котором расположен земельный участок, степень перепадов высот;
размер сечения трубы – чем рыхлее почва, тем больше диаметр;
вид применяемых дрен, для песчаного грунта – с геотекстилем;
глубину залегания дрен;
тип почвенного слоя участка;
координаты расположения подземных вод.

На основании полученных данных можно приступать к монтированию дренажной системы на склоне. Для выбора правильного наклона дрены необходимо пользоваться установленными нормативными стандартами:

Диаметр трубопровода в миллиметрах	Уклон в сантиметрах на метр длины
50	3
110	2
160	0,8
200	0,7

Если длина веток отвода не превышает полутора метров, то допустимы отличия их наклонов относительно друг друга.

Кроме угла уклона дрены, важно рассчитать высоту и ширину лотка. Делается это довольно просто

Как правило, лотки, при ширине от 20 см, заполняются в высоту на 80% водой. По таким пропорциям рассчитывается конструкция водоотвода с учетом гидравлического давления. Например, высота лотка составляет 60 см. Получается, что его ширина должна быть не меньше 80 см.

Сантехнические вопросы, или как измерить угол наклона канализационной трубы

Значение канализационного уклона

Строительство водопроводных коммуникаций подразумевает грамотную, с учетом стандартов, организацию деталей системы. Спусковая вода должна стекать исключительно под нужным углом. Отклонение от норм чревато:

слабым прохождением воды,
возможным засорением коммуникаций.

Начнем по порядку.

Излишний уклон канализационной трубы, по мнению большинства, помогает лучше избавиться от лишней жидкости. Частая ошибка в будущем сказывается на ремонте слива. Крутой сливной уклон способствует заиливанию системы, не позволяя убрать водой с поверхности частицы нечистот. Распространенный случай – срыв пробок в сифонах, приводящий к пропусканию грязного воздуха из водосточной системы в жилье. Специалисты по установке канализационных труб говорят о склонности труб к ржавчине. Крутой уклон водосточного спуска чреват разрушением металлической поверхности.

Обратная ситуация – отсутствие наклона приводит к застаиванию жидкости внутри системы. Результат – спуск воды замедляется или вовсе не проходит в канализацию.

Расчет наклона по формуле

Случаи определения угла наклона слива воды лучше доверить строгому расчету. Существуют определенные системы вычисления. О них ниже.

Измерение уклона многим кажется непривычным и неправильным. Самостоятельное определение градуса приведет к повторному ремонту и неудобствам со стороны канализационной системы. Руководства, справочники и в целом литература по строительству говорят о едином стандарте уклона – десятичные дроби типа 0,03 и 0,08. Привычка всегда ориентироваться на градусы может сбить с толку человека, услышавшего подобные числа. Требуются объяснения. Десятичная дробь – разница высоты и низа трубы, своеобразное соотношение. Чаще его определяют в сантиметрах (4 см на метр, 3 см на метр). Длина канализационной коммуникации (ее метраж) умноженная на высоту, дающую уклон канализационной трубы,будет равен всей высоте наклона.

Можно выразить в формуле (длина 7 метров и желаемый наклон 0, 09 – вычисляем перепад):

Н (высота) = 7*0,09=0,63 метра (63 см).

Вычисление наполнения слива водой

Прокладка новых систем должна подразумевать и степень наполнения канализации жидкостью при сливе. Используем формулу:

y=H/D.

Пояснения:

H – высота уровня жидкости в канализационной трубе,
D – ее диаметр.

Необходимо учитывать:

у=0 –не заполнена,
у=1 – наполнена,
у=0,5-0,6 – допустимое число.

Важно обращать внимание на материал. Пластик, стекло отличаются иной поверхностью, нежели металл. Их у=0,5

Керамика и асбест имеют более фактурное покрытие, у=0,6

Их у=0,5. Керамика и асбест имеют более фактурное покрытие, у=0,6.

Конечный результат вычислений поспособствует правильно установить уклон канализационной трубы и улучшит сток спускаемой жидкости.

Конечная формула для вычислений:

K ≤ V√ y,

Пояснения:

K – допустимый уровень наполненности канализации,
V – скорость,
√ y – кВ. корень наполняемости системы.

Измерение уклона

Принято считать, что уклон канализационной трубы зависит от ее диаметра. Перечень норм по СНиП пишет: «50 миллиметров диаметра – 0,03 (3 сантиметра на 1 метр). Главное – правильно, без ошибок, рассчитать уклон коммуникаций. Пол комнаты во многом может сбивать показатели расчетов из-за неровностей (лучше использовать нестандартный уровень – пузырьковый, лазерный). Можно использовать натянутый трос.

В вычислениях уклона труб наружной сточной системы согласно последним нормам можно использовать данные, представленные в таблице:

Диаметр трубы, мм	Уклон, м уклона на м трубы	Уклон в особых условиях
150	0,008	0,007
200	0,007	0,005

При расчетах наклона канализационной системы рекомендуем уделять внимание системе водопровода и канализации. Огромную роль играет нюанс, наружная (на улице) либо внутренняя (в доме) канализационная система нуждается в ремонте

Каких значений необходимо придерживаться

Уклон должен сохраняться в пределах 3 ° на протяжении одной ветки дренажной системы. Иногда схема монтажа выглядит как елочка. При этом к основной дренажной трубе следует подвести отводки перфорированных труб по типу веток, которые отходят от ствола дерева.

Смотровые колодцы располагаются в 50 м друг от друга. Они должны быть на изгибах дренажной системы или изменении уклона труб

Важно помнить о том, что если уклон не был обеспечен, то вода самотеком не сможет стекать в ливневую канализацию или дренажный колодец

Если вы будете заниматься устройством закрытой системы, то траншея располагается в грунте с углублением в пределах от 70 до 150 см. Ширина ямы может быть равна 25-40 см. Уклон должен быть направлен к естественному или искусственному водоприемнику. Он обеспечивается с учетом санитарных норм и правил.

На каждый погонный метр значение уклона должно составить 3 см, если работать предстоит в глинистом грунте. Когда на территории песчаные почвы, уклон равен 3 см на каждый погонный метр. Уклон обеспечивается за счёт гравийной подушки, на которой располагаются дрены. Последние представляют собой гофрированные перфорированные трубы. Они оборачиваются геотекстилем, который будет защищать систему от грунта и мусора.

После укладки трубы уклон необходимо проверить еще раз. Для этого можно использовать обычный шнур, который натягивается вдоль системы трубопровода. При проведении работ обязательно соблюдаются СНиП. Уклон дренажной трубы на 1 метр согласно им составляет 3 см.

При проектировании необходимо отдавать предпочтение отводу воды самотеком. Принудительная откачка требует дополнительного обоснования. Использование вертикального дренажа и его водоприемной части предусматривается в почве с высокой водопроницаемостью. Траншеи и дренажные каналы открытого типа устраиваются в тех случаях, когда необходимо осушение значительной по площади территории. Их использование возможно ещё и для защиты от подтопления наземных коммуникаций.

Если изучить СНиП, уклон дренажной трубы на 1 метр должен составить примерно 3 см. А вот в качестве материала труб можно использовать не только вышеперечисленные варианты, но и железобетонные изделия, а также трубы с фильтром из пористого полимербетона и обычного бетона. В неагрессивных грунтах используются железобетонные, бетонные, а также асбестоцементные трубы.

Изучив СНиП 2.06.15-85, вы сможете понять, что глубина заложения дренажа из трубофильтров определяется по нагрузке. Размер и число водоприемных отверстий на поверхности железобетонных, бетонных и асбестоцементных изделий надлежит определять с учетом водопропускной способности и расхода дренажа.

Почему не работает дренажная система?

Довольно часто мастера, создав своими руками водоотвод, не понимают, почему их творение не выполняет поставленные задачи.

Причин может быть несколько:

Забились отверстия в трубах. Такая ситуация возможна если нарушена последовательность работы. То есть на дно вырытой канавы сначала насыпался щебень, а на него песок. Он как раз и попал в отверстия труб.
Вода сама не стекает в канализацию. Это возможно в том случае если нарушен уклон дренажной трубы при укладке.
Также дренажная система не будет правильно работать, если не сделана отсыпка или не были поставлены обратные клапаны.

Любое устройство нужно периодически осматривать и исправлять проблемы. Дренажная система не исключение. Чтобы она отлично выполняла свою работу, следует время от времени измерять уровень воды в смотровых колодцах и очищать конструкцию от мусора и грязи. Также при посадке на участке каких-либо деревьев следует учитывать место расположения дренажной системы. Подобные насаждения нельзя укоренять ближе, чем на два метра к трубе. Для красивого вида, место прокладывания труб можно задекорировать дерном или неприхотливыми цветами.

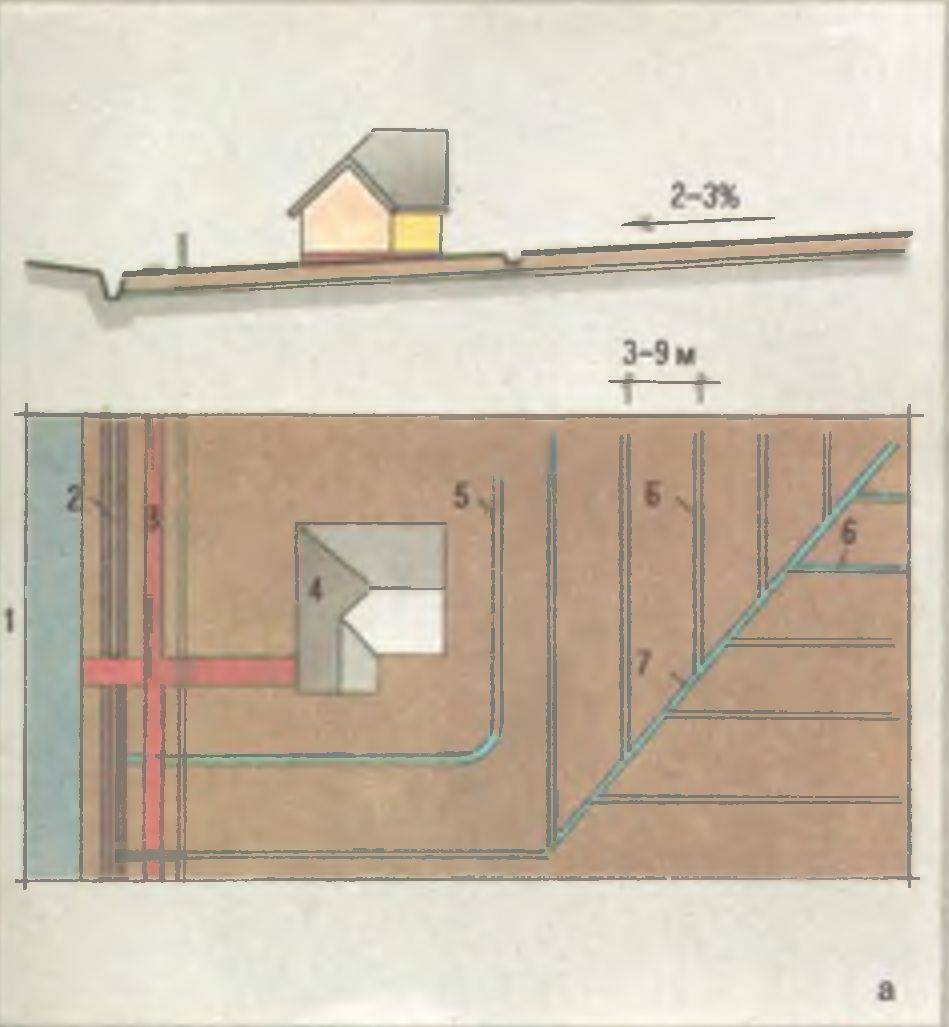

Схема и порядок устройства

После того, как проведены необходимые геологические изыскания и установлен уровень местонахождения грунтовых вод, можно приступать к строительству дренажа на участке, находящегося на возвышенности.

Прежде всего, нужно исключить размыв грунта самопроизвольным водоотводом, спровоцированным крутизной склона. Для этого следует произвести следующие строительные работы:

На самой высокой точке участка установить горизонтальную дрену.
В нижней части склона создать аналогичную дренажную систему.
Оба этих сооружения соединить перпендикулярными каналами.
От дренажа, расположенного на нижнем уровне, провести отвод к дренажному колодцу.

Устройство дренажной системы во многом зависит от рельефа местности, на которой находится участок. Возможно, придется устанавливать для переходных площадок и подпорных лестниц точечные водоотводы, которые затем перейдут в линейную систему дрен.

Следуя указаниям СНиП, параметры уклона дрены соотносятся с показателями движения сточных вод. Минимальный уклон дренажных труб диаметром 150-200 мм равняется 8-7 мм соответственно.

При использовании лотков для отведения воды, уклон устанавливается так, чтобы жидкость могла естественным образом самоочищаться. Наполняемость лотка шириной 20 и более миллиметров не должна превышать 80%.

Каким должен быть правильный угол наклона канавы?

Основной параметр, необходимый для определения наклона – диаметр трубы.

Для правильного расчета уклона нужно учитывать:

диаметр труб;
тип отвода вод;
используемый материал для покрытия участка.

Читайте так же: Сколько весят полипропиленовые трубы

Как правильно укладывать трубы?

Правильная инструкция по укладке дренажных труб позволит создать водоотвод, который много лет будет заботиться о приусадебном участке.

Для начала необходимо вырыть траншею на глубину около одного метра. Ширина дна в пределах 40 сантиметров. Кверху ров должен расширяться. Чтобы предотвратить замерзание системы при больших морозах, лучше прокладывать трубы ниже уровня промерзания почвы. Траншея делается под укосом. Чтобы понять, какой уклон должен быть у дренажной трубы, следует ориентироваться на место водосбора. Но на всем протяжении одной ветки системы он должен быть в пределах трех градусов.
Перед тем как класть трубы, можно сделать отмостку от фундамента дома к дренажу под маленьким наклоном. Это позволит дождевой воде свободно стекать в водосбор.
После этого в канаву насыпается слой песка толщиной около пятнадцати сантиметров. Поверх него шар щебня около двадцати сантиметров.
На такое основание и укладываются пластиковые трубы, обернутые в геотекстиль. Таким материалом зачастую служит строительный флизелин. Он имеет очень хорошую водопроницаемость. Если дренаж делается на глинистой почве, пластиковые трубы оборачивают в объемный фильтр из кокосового волокна. Для супесей и суглинков используется нетканый или иглопробивной фильтрующий текстиль. На песчаных почвах лучшим вариантом будет тонкий материал типа стеклохолст.
Для того чтобы предотвратить заиливание дренажной системы, геоматериал укладывают дополнительно между шарами песка и щебня, по бокам. Это более затратно, но увеличивает время эксплуатации технологии.
Отрезать необходимую длину трубы можно обычным монтажным ножом. Каждая часть присоединяется при помощи специальной муфты. Для дополнительной прочности можно использовать специальный сварочный аппарат.
Трубы нужно укладывать под наклоном. Скос трубы, в первую очередь, зависит от ее размера. Если отверстие слишком большое, вода будет протекать очень быстро. Как следствие на дне будут оставаться илистые наносы. В результате придется часто чистить всю систему. Если сделать уклон недостаточным, вода будет застаиваться. Это приведет к тому, что трубы переполнятся и перестанут осушать участок. Иными словами, чем меньше диаметр трубы, тем больше надо делать ее наклон. Для приусадебного участка приемлемым считается наклон не более трех миллиметров на метр длины, если нет каких-либо особенностей рельефа.
При укладке дренажных труб следует правильно рассчитать расстояние между ними. Шаг расположения напрямую зависит от типа почвы. Если работы производятся на тяжелых грунтах, например, глинистых или суглинистых, трубы нужно укладывать чаще, на расстоянии от 5 до 15 метров. На песчаных и супесчаных грунтах достаточный шаг в пределах 25–30 метров. В среднем один метр дренажной трубы осушает территорию площадью около пятнадцати квадратных метров.
В тех местах, где ров поворачивается или меняется его наклон, следует самостоятельно сделать смотровые колодцы. Их обустраивают из бетонных или пластиковых колец диаметром около 50 сантиметров. Сверху их надо накрыть крышками или похожим материалом. Такие манипуляции требуются, чтобы защитить конструкции от мусора. Эти сооружения необходимы, чтобы контролировать и периодически чистить дренажную систему.
После трубы засыпают щебнем на ¼ глубины траншеи, на него песок и заканчивают работу слоем земли. Что касается щебня, то при работе лучше использовать несколько его фракций. Идеально будет, если для первого слоя будет использован крупный материал (50–70 мм), для второго шара – щебень средней величины (20–40 мм), для третьего – подойдет мелкая фракция (до 20 мм). Самый верхний слой щебня должен быть толщиной около 40 сантиметров.
Вывод дренажной системы происходит в водозабор. Таким местом может служить открытый водоем или канализация. В противном случае потребуется выкапывать специальный колодец, который время от времени придется откачивать. Такой колодец стоит вырыть в самом низком участке приусадебной территории. Глубина зависит от количества воды, которая будет в него стекать. Однако меньше трех метров делать нецелесообразно. Дно следует засыпать щебенкой. А от бетонирования лучше воздержаться. Вода должна свободно просачиваться в грунт.
На конце выведенной трубы монтируется обратный клапан.

«Sofrock» — выгодная альтернатива

Дренажная система без щебня «Софтрок» — это полностью готовые к укладке элементы, которые значительно сокращают трудозатраты и позволяют сэкономить время при обустройстве качественного и долговечного дренажа. Система включает следующие элементы:

хомуты и муфты, покупаются отдельно, используются для соединения труб;
сетка из геотекстиля;
трубы (перфорированные, гибкие), вокруг пенополистирол.

Длина каждого блока 3 м, при этом трубы могут быть диаметром 11-20 см, снаружи диаметр 30 см. Сама конструкция намного эффективнее любых аналогов с применением щебня. Пенопластовые канальца улучшают проток воды, проблема с заиливанием исключена благодаря геотекстильной сетке.

Соединение блоков дренажной системы Источник udachnyi.ru
