Основа под теплый пол
Если речь идет о доме с бетонными перекрытиями, то самый доступный общепринятый вариант – это бетонная стяжка с водяным подогревом. Такой же способ применяется и для первых (цокольных) этажей частных коттеджей, если основание пола находится на песчаной подушке, которая расположена непосредственно на грунте.
В домах с деревянным перекрытием такой вариант неприменим. Деревянные балки перекрытия просто не выдержат огромного веса бетонной стяжки, какой бы тонкой она ни была. В этом случае применяется облегченный вариант теплого пола, о котором будет рассказано в отдельном разделе.
Установка теплого пола своими руками начинается с подготовки основания. Основа для создания теплого пола должна быть ровной, без выступов и впадин. Максимально допустимый перепад составляет 5 мм.
Если глубина дефектов поверхности достигает 1-2 см, то придется насыпать и разровнять тонкий слой гранитного отсева (мелкий щебень) с размером зерна до 5мм. Поверх выравнивающего слоя придется уложить пленку и при укладке теплоизоляции ходить по деревянным щитам. В противном случае выравнивающий слой сам станет источником неровностей.
Нюансы выбора оптимального шага
От правильного выбора шага между укладываемыми трубами теплых полов зависит степень эффективности и затратности всего контура.
Однако его расчет зависит от многих факторов. Стандартное расстояние между контурами составляет 100-200 мм. Также возможен переменный или постоянный шаг:
- Если обогревательная нагрузка менее 50 Вт на 1 м2, шаг контура будет постоянный и равен 200 мм.
- При повышенной отопительной нагрузке в 80 Вт на 1 м2 и более расстояние составит 150 мм.
- В остальных случаях необходимо применять переменный шаг. К примеру, по периметру одной или двух внешних стен, укладка водяного контура будет с наименьшим шагом в 100 мм. Переходя к центру комнаты, промежутки будут постепенно увеличиваться до 200 мм.
На практике если планируется отапливать теплым полом экономично, используется шаг в 150 мм. Именно этот показатель является оптимальным практически в любых условиях.
Если же теплопотери здания превышают теплоотдачу, стоит задуматься о его эффективном утеплении — в этом случае уменьшение шага не решит проблему.
Состав металлопластика
Pex-al-pex трубка, которая состоит из 5 слоев – это металлопластик. Описание каждого слоя дает представление о прочности и надежности материала:
- ПЭ слой внутри отвечает за технические показатели конструкции (давление, температура). Состоит из полиэтилена (ПЭ), который прошел процесс экструзии и был сшит. Гладкая поверхность первого слоя не позволяет на стенках накапливаться частицам мусора.
- Склеивающий состав необходим для надежного соединения полиэтилена и фольгируемого алюминия.
- Алюминий с газонепроницаемым свойством состоит из фольги. Ее особенность в том, что она по всей длине в свернутом состоянии. Он обладает большой теплоотдачей, пол быстро прогревается. Именно благодаря ему конструкция принимает заданную форму и удерживает ее.
- Второй по счету склеивающий состав.
- Полиэтилен на внешней стороне защищает от повреждений механического типа, от коррозии. Для обогрева полов водяного типа используется в пятом слое сшитый и высокой плотности полиэтилен.
Качество, а точнее сказать, прочность трубы снижается, если производитель использует дешевый сомнительного качества клей. Если МП стоит меньше, то его прочность значительно ниже. Прослужит материал небольшой срок.
Проверить прочность металлопластика легко. Его кусок греется над языками огня до 100 градусов. Если он не расслаивается под воздействием высокой температуры, то в составе хороший склеивающий состав. Стоит остановиться на выбранном производителе.
Преимущества
- Коэффициент расширения характеризует умеренную способность материала к увеличению в размере.
- Металлопластиковые трубы для теплого водяного пола заливают раствором бетона. Важна прочность материала. Нужна гибкость, поскольку их выгибают. Именно слой алюминия обеспечивает этими свойства.
- Есть возможность использовать цельную трубу, выгнув ее в змейку. При этом отсутствуют стыки, не теряется форма материала. Отсутствие стыковки кусков при монтаже полов позволит уйти от заранее запрограммированных мест аварий.
- Максимально допустимая температура воздействия + 95оС. В рабочем состоянии системы «теплый пол» температура бывает максимальной +36 оС.
- Показатель допустимого рабочего давления составляет 10 бар. В системе жилого помещения он бывает в диапазоне от 1,5 бар до 5,0 бар.
- Подсоединять трубу к другим звеньям цепи теплого пола легко. Для этого используют переходники, фитинги, муфты. Покупаются они в любом строительном магазине. Подбираются по диаметру трубы.
- Производителями гарантируется 50-летний срок службы.
- Материал противостоит коррозии.
- Система монтируется из экологически чистого материала, который не вступает в реакцию с частицами из воды.
- Теплый пол работает бесшумно, хороший показатель шумоизоляции.
С какими «минусами» можно столкнуться
Не создавать проблемы с возможными утечками можно, если под цементную стяжку не попадет ни один стык. В этих местах скапливается накипь. Система забивается частицами мусора.
В элементах соединений уплотнительные кольца уступают по продолжительности эксплуатации самой трубе. Это повод для дополнительных ремонтных работ: соединения периодически подтягиваются; уплотнители меняются со временем при деформации.
Если система проходит несколько раз циклы нагрева и сильного охлаждения, то металлопластик расслаивается. Возникают колебания, может металлическая труба лучше для теплого пола. Но после всех подсчетов становится понятно, что лучше бороться с колебаниями температуры в системе.
Сравнение с другими пластиками
Металлопластиковые трубы для теплого пола могут быть заменены другим материалом из пластика – армированным полипропиленом. Но металлопластик не уступает по своим техническим свойствам и справляется со своей задачей. Разница между материалами в их цене.
МП стоит больше, но экономятся при этом финансы на монтажных работах. Они монтируются легче и теплый пол из металлопластиковых труб своими руками провести реально. В то время как для монтажа системы из пластика нужен мастер с опытом. Работа по ее укладке оплачивается большей суммой.
Общепринятые шаги укладки
Обычно трубы укладывают так, чтобы расстояние между ними было 100-300 мм. Более точно шаг определяется только после расчета общей длины трубопровода и определения площади отопления (площадь комнаты минус площадь громоздкой мебели). Практически расстояние рассчитывается приблизительно (см. ниже), а затем чертится схема укладки теплого пола и уточняется шаг.
Примерное расстояние в ванных составляет 100-150 мм, в жилых помещениях – 250 мм, 300-350 мм в коридорах, вестибюлях, кухнях, подсобках, кладовках и пр. Междутрубное расстояние может различаться в разных частях одной комнаты – быть меньше у наружных стен и больше в остальной части комнаты. Любой способ расположения теплых трубопроводов может иметь разный шаг в разных частях помещения.
Агрегат #2 — коллектор
Коллектор – устройство, отвечающее за распределение горячей воды по отопительным контурам, а так же настройку и регулировку теплых полов. Прибор должен иметь достаточное количество выводов, чтобы подключить к ним все контуры.
Наиболее простые модели оснащены только запорными клапанами. Они предельно дешевы, но не дают даже минимальной возможности настраивать систему. Приборы с регулировочными клапанами позволяют проводить коррекцию расхода воды для каждого контура, что позволяет настраивать теплый пол для наиболее равномерного обогрева помещений.
В обязательном порядке коллектор любой модели оснащается сливным отводом и специальным воздухоотводным клапаном. Наиболее удобны в использовании устройства с сервоприводами на клапанах, оснащенные предварительными смесителями, которые перемешивают подаваемую в систему прогретую воду с возвращающейся остывшей и тем самым регулируют ее температуру.
Такой прибор полностью автоматизирует функционирование теплого пола, однако его стоимость очень велика.
Коллектор с сервоприводами на клапанах и предварительным смесителем. Необходимые регулировки системы осуществляются автоматически
Методы и схемы укладки
Схематически укладка труб для обустройства жидкостного контура может быть выполнена одним из следующих способов:
- змеевик;
- двойной змеевик;
- улитка.
Метод укладки контура змеевиком является наиболее простым и выполняется петлями. Этот вариант будет оптимальным для комнаты, разделенной на различные по назначению зоны, для которых будет удобно применять разные температурные режимы.
Монтаж первой петли осуществляется по периметру комнаты, затем одинарную змейку пускают внутри. Таким образом, в одной половине комнаты будет циркулировать максимально прогретый теплоноситель, в другой – остывший, соответственно и температура будет разной.
Витки змеевика можно располагать равномерно, однако сгибы водяных контуров в таком случае будут иметь сильные заломы.
Змеевидный метод размещения труб идеально подходит для помещений, имеющих незначительные теплопотери. Их применяют не только для квартир и частных домов, но и для объектов промышленности, где есть необходимость отапливать круглый год
Может быть применена еще одна разновидность – двойной змеевик. В этом случае подающие и обратные контуры расположены друг возле друга по всей комнате.
Третий вариант – размещение витков угловым змеевиком. Он используется исключительно для угловых комнат, где две внешние стены.
К достоинствам змеевидной формы относятся несложная планировка и монтаж. К недостаткам: перепады температурных режимов в одном помещении, изгибы труб довольно резкие, поэтому нельзя применять малый шаг – это может вызвать излом трубы.
При укладке контура в краевых зонах помещения (области пола, где расположены внешние стены, окна, двери), шаг должен быть меньшим в сравнении с остальными витками – 100-150 мм
Применяя схему расположения улиткой, подающие и обратные трубы монтируют по всей комнате. Они размещаются параллельно друг другу и устанавливаются, начиная от периметра стен и двигаясь в центр комнаты.
Подающая линия в середине помещения заканчивается петлей. Далее параллельно ей производится установка обратной линии, что прокладывается от центра комнаты и по ее периметру, двигаясь к коллектору.
Наличие в помещении внешней стены может обуславливать двойную укладку труб вдоль нее.
Вследствие чередования двух магистралей при укладке методом улитки, колебание температурного режима в подающей и обратной линии может составлять до 10 °C
К достоинствам этого способа относятся: равномерный прогрев комнаты, из-за плавных сгибов система обладает небольшим гидравлическим сопротивлением, а экономия расходного материала может достигать 15% в сравнении со змеевидным методом. Однако минусы также присутствуют – сложное проектирование и монтаж.
Шаг 1. Определяемся с возможностями монтажа
Монтаж водяного теплого пола своими руками следует начать с оценки самого объекта. Далеко не всегда в доме можно осуществить монтаж теплых полов. Поэтому первым делом проверьте, если у Вас необходимая высота. Дверные проемы на черном поле должны составлять в идеале 220 см. Теплый пол заберет 15 см с чистовым покрытием и оставшиеся 205 см дверного проема как раз подойдут под любую дверь.
Так же нужно определить предварительные теплопотери дома. Для этого Вам будет достаточно найти калькулятор теплопотерь в интернете и посчитать данные для Вашего дома. Для теплого пола теплопотери не должны превышать 100 Вт на метр квадратный.
Итак, обращаем внимание на:
- Высоту проемов. Должны быть 220 см
- Теплопотери дома. Не должны превышать 100 Вт на кв. метр

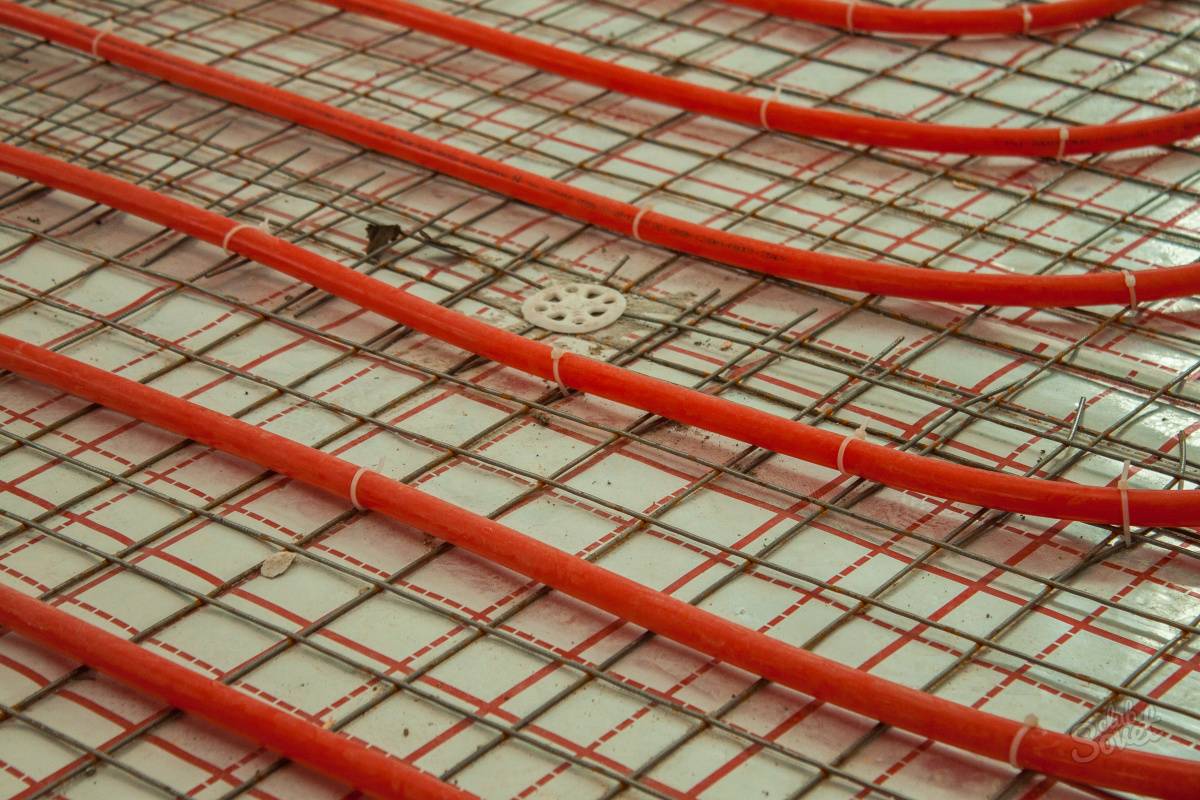

Арматурная сетка
Самым недорогим элементом для крепления напольной водяной магистрали является арматурная сетка. Выбирают материал с ячейкой определённого размера. Он зависит от длины шага, с которым проводят укладку трубопровода: 10*10 см, 15*15 см.
Среди плюсов данного крепежа отмечают надёжность арматуры. Она служит дополнительным усилением для бетонной стяжки, которую формируют для водяного «тёплого пола».
- Трубы крепятся с помощью скоб или ленты. Скобы выполнены из термостойкого пластика. Они имеют шипы, направленные вниз; надёжно удерживают трубу на месте.
- Скобы устанавливают в определённом порядке на всей поверхности арматурной сетки. На нижней стороне у них находятся зацепы. С их помощью производится крепёж к арматуре. Шаг между скобами 30-40 см.
- В местах изгиба трубы необходимо расположить 3 скобы. Одна предназначается для удерживания трубы в центре, остальные обеспечивают определённый радиус изгиба.
- Контур выводят змейкой; ногой проталкивают трубу в крепёж. Используют мягкую обувь.
Вместо скоб магистраль укрепляют пластиковой лентой. На внутренней стороне она имеет зубцы. На конце находится петля. Ленту оборачивают вокруг трубы, заводят в петлю. При этом зубцы удерживаются за края петли, надёжно фиксируя контур.
Работа более трудоёмкая. Пластик в этом случае соприкасается с арматурной сеткой. При использовании скоб изделие располагается на небольшом возвышении. Сетка остаётся внизу.
Монтаж водяных полов
Полезные советы, позволяющие оптимизировать затраты.
Во-первых, от стен помещения сделайте побольше отступ (или увеличьте расстояние между трубами). Зачем? Здесь всё просто: около стен тепла требуется меньше, чем там, где будут ходить люди.
Во-вторых, продумайте расстановку мебели. Зачем? Затем, что нет смысла греть поддон холодильника, нижнюю часть дивана, дно встроенной кухни или платяного шкафа. Вы же хотите систему «тёплый пол», а не «тёплый шкаф» или «тёплый холодильник». Кстати, это ещё и вредно мебели. Рассыхается.
Итак, арматура будет служить основанием для крепления труб. Элементами крепления служат специальные пластиковые хомутики-фиксаторы, петли, траки, дуги для поворота под прямым углом и т.п. А на участках компенсационных швов на трубу обязательно надевается гофрозащита. Все нужные аксессуары есть в ассортименте производителей труб для ТВП.
«Не делайте тугое крепление, оставляйте запас «свободного хода», который будет играть роль компенсатора при расширении нагревающейся трубы».
Как укладывать. Существует несколько схем. Самые ходовые:
- Змейка;
- Спираль (улитка)
Каждый вид имеет несколько подвидов. Смотрите на рисунке некоторые варианты.
Схемы укладки ТВП
Змейку используют тогда, когда надо выровнять смежные участки контура пола. Для санузлов, где надо огибать сантехприборы, змейка непрактична.
Спираль (улитка) проще в монтаже и надёжнее в эксплуатации. В этой схеме трубы «движутся» от периметра к центру. При такой укладке помните про «обратный ход», то есть, придётся вести одну «нитку» обратно. Оптимальная длина магистрали 70-80 метров. Если не укладываетесь в эту длину, разделите площадь на 2 или более контуров. Например, для комнаты в 10 м², с шагом между труб в 15 см, протяжённость трубы составит примерно 68 метров.
Работать следует аккуратно. Труба поставляется в бухтах и тянуть её оттуда витками, нельзя. Делать это надо постепенно по мере крепления на полу.
Коллектор тёплого пола
Повороты следует делать осторожно, не превышая разрешённый радиус изгиба. Он (радиус) указан в паспорте трубы
Если при загибе появится белесоватый залом – меняйте повреждённый участок. Не сделаете, получите на будущее риск порыва в этом месте. А замена участка деформированной трубы требует новые стыки, что также не есть хорошо. Меньше состыковок – меньше рисков протечки. В идеале, концевые соединения замыкаются на входе и выходе коллектора. Поэтому – делайте хорошо сразу всё и не будете иметь проблем в будущем.
Общая длина магистрали также ограничена. Чем больше протяжённость, тем больше теплопотери. Расстояние между витками определяется теплотехническим расчётом. Оно может быть от 10 до 40 см. Фиксаторы ставятся со средним шагом в один метр.
Испытание на герметичность. После укладки и подключения труб к распределительному коллектору, который в свою очередь, запитан с контуром отопления, проводятся гидравлические испытания (опрессовка). В систему труб ТВП подаётся вода с давлением несколько больше рабочего. Допускается понижение не больше 0,02 МПа, но t° воды не должна измениться.
В качестве насоса для испытаний, применяется компрессор или гидравлический пресс.
Обычный период проверки – сутки под давлением. Выявленные недоработки необходимо устранить до укладки стяжки.
Основные виды труб для водяного теплого пола выбираем подходящие
Итак, в случае установки водяного теплого пола в помещении очень ответственно следует подойти к выбору комплектующих, в частности, это касается труб. Учитывая специфику монтажа, необходимо, чтобы выбранные изделия соответствовали ряду требований.
А именно, трубы для водяного теплого пола должны обладать:
- Высокой прочностью и надежностью.
- Высокой устойчивостью к коррозии.
- Высокой теплопроводностью.
- Пластичностью.
- Низкими показателями теплового расширения.
- Длительным сроком эксплуатации.
Задаваясь вопросом, какую трубу использовать для теплого пола, важно обратить внимание на некоторые аспекты. Очевидно, что трубы следует выбирать от проверенных фирм, которые могут дать длительную гарантию на свою продукцию (до 30 лет и более)
С самой положительной стороны зарекомендовали себя такие производители комплектующих для систем отопления как Rehau и Valtec
С самой положительной стороны зарекомендовали себя такие производители комплектующих для систем отопления как Rehau и Valtec
Для того чтобы выбрать трубы для водяного теплого пола как можно более подходящие ко всем требованиям, важно знать следующее.
Как правило, на строительном рынке представлен разнообразный ассортимент труб для отопительных систем.
Среди них наиболее популярны:
- полиэтиленовые;
- полипропиленовые;
- металлопластиковые;
- металлические (стальные и медные);
- гофрированные.
Полипропиленовые трубы обладают оптимальным соотношением «цена-качество», а также достаточной прочностью и надежностью. Тем не менее, при их монтаже следует учитывать, что создать небольшой радиус изгиба не получится, а большие зазоры не смогут обеспечить достаточную эффективность системы. Также, учитывая высокий коэффициент линейного расширения, при установке этих труб следует предусмотреть создание специальных каналов.
Более востребованными при монтаже водяного теплого пола являются металлопластиковые трубы. Благодаря особой многослойной структуре из нескольких слоев пластика, между которыми проложена фольга (или стекловолокно), они обладают достаточной пластичностью, прочностью и довольно длительным сроком эксплуатации. А минимальный коэффициент линейного расширения препятствует деформации и провисанию со временем данного вида труб.
Гофрированные трубы из нержавейки также могут быть использованы при монтаже теплого пола. За счет своей структуры, увеличенная площадь их поверхности способствует лучшей и эффективной отдаче тепла. Также они более устойчивы к механическому давлению по сравнению с полимерными трубами для теплого пола. Гофротрубы можно использовать как поверх пластиковых (для придания дополнительной прочности), так и самостоятельно. Однако следует учитывать их достаточно высокую стоимость.
Если говорить о металлических трубах для теплого пола, то следует отметить, что они, по сравнению с полимерными, используются реже. Чаще всего это связано с их высокой стоимостью и индивидуальными характеристиками. Так, стальные трубы при контакте со строительными смесями, могут начать разрушаться, что делает их использование для монтажа теплого пола нецелесообразным.
После окончательного выбора типа труб для теплого пола, важным этапом будет определение их необходимых размеров, а именно, примерной длины и диаметра. Далее расскажем о том, что следует учитывать при расчетах коммуникаций для устанавливаемой системы теплый пол.
Комплект водяного теплого пола до 30 м 2 — 1
Комплект напольного отопления для обогрева помещений площадью 30-40 м2 со смесительным узлом с ручным регулированием температуры теплоносителя на основе смесительного и запорного клапана MIX 03. Рабочая температура теплоносителя устанавливается вручную поворотом ручки клапана. Для обеспечения равномерного потока теплоносителя в контурах напольного отопления длина и схема укладки должны быть одинаковыми.
В случае спиральной укладки контура напольного отопления (толщина раствора — 3 см с напольным покрытием из керамической плитки) с расстоянием 15-20 см и расчетной температурой теплоносителя — 30°C, температура поверхности пола 24-26°C, расход теплоносителя около 0,2 м3 /ч, скорость потока 0,2-0,5 м/с, перепад давления в контуре около 5 кПа (0,5 м).
Точные тепловые и гидравлические расчеты можно выполнить с помощью бесплатной программы расчета Valtec Prog для систем напольного отопления.
| Название | Артикул | Нет. | Цена |
|---|---|---|---|
| МП труба Valtec | V1620 | 200 м | 7 160 |
| Пластификатор | THZ.P.10 | 4х10 л | 3 222 |
| Лента демпферная | THZ.LD.100.01.25 | 3х10 м | 1 974 |
| Теплоизоляция | VT.HS.FP.0312 | 2х18 м 2 | 5 296 |
| Трехходовой смесительный клапан | VT.MIX03.G.05 ¾” | 1 | 1 400 |
| Ниппель-переходник | VT 580 1”х3/4” | 2 | 113.2 |
| Ниппель | VT 582 3/4” | 1 | 30.8 |
| Тройник | VT 130 ¾” | 1 | 96.7 |
| Угольник | VT 93 ¾” | 1 | 104.9 |
| Сгон прямой | VT 341 ¾” | 1 | 104.9 |
| Циркуляционный насос | UPC 25-40 | 1 | 2 715 |
| Кран шаровой | VT 217 ¾” | 2 | 266.4 |
| Коллектор | VT 500n 2 вых.х ¾”х ½” | 2 | 320 |
| Пробка | VT 583 ¾” | 2 | 61.6 |
| Фитинг для МП трубы | VT 710 16(2,0) | 4 | 247.6 |
| Фитинг для МП трубы | VTm 301 20 х ¾” | 1 | 92.4 |
| Фитинг для МП трубы | VTm 302 20 х ¾” | 1 | 101.0 |
| Итого | 23 306.5 |
Способы обустройства коллектора
Выбор готовой механической или автоматической модели коллектора зависит от особенностей отопительной системы.
Первый тип регулирующего модуля рекомендуется устанавливать для теплых полов без радиатора, второй может применяться во всех остальных случаях.
Коллекторные группы фирмы Valtec являются самыми популярными. На выпускаемую продукцию производитель дает 7 лет гарантии. Схема монтажа коллектора жидкостного контура уже входит в комплектацию готового узла подмеса
Согласно схеме выполнение сборки распределительной гребенки для теплых полов производится следующим образом:

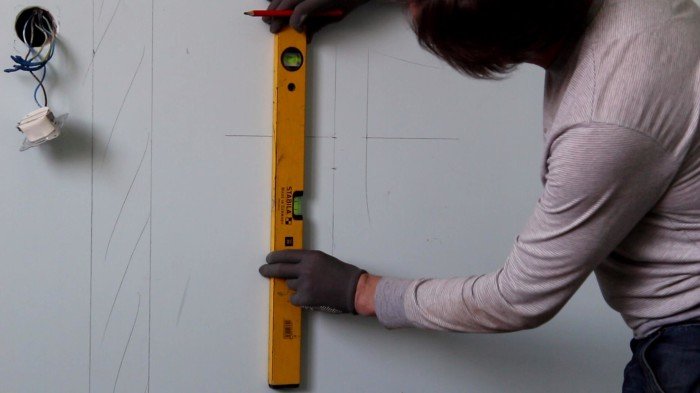

- Установка рамки. В качестве монтажной зоны для коллектора могут быть выбраны: подготовленная ниша в стене или коллекторный шкаф. Также возможен вариант крепления непосредственно на стену. Однако расположение должно быть строго горизонтальным.
- Подключение к котлу. Подающий трубопровод размещается внизу, обратный – сверху. Шаровые краны необходимо установить перед рамкой. За ними будет идти насосная группа.
- Монтаж пропускного клапана с ограничителем температурных показателей. После него производится монтаж коллектора.
- Гидравлическое испытание системы. Проверка методом подключения к насосу, который способствует нагнетанию давления в отопительной системе.
В смесительном узле одним из обязательных элементов считается двух- или трехходовой клапан. Этот прибор производит микширование разных по температуре потоков воды и перераспределяет траекторию их перемещения.
На оба трубопровода, возвратный и подающий, соединенные с коллекторной установкой, монтируются запорные вентили и фитинги, предназначенные для балансировки объема теплового носителя, а также для блокировки любого из контуров
Если для управления термостатами коллектора используются сервоприводы, тогда комплектация смесительного узла расширяется байпасом и перепускным клапаном.
Проект тёплого пола
Здесь два варианта. Или делай сам или доверь другим. В большинстве случаев, правильное решение – доверить квалифицированным проектантам.
Помимо проектных чертежей и исполнительных схем, ОНИ предоставят ведомости и спецификации, в которых прописаны «до последней гайки» все основные и вспомогательные материалы, а также перечень инструментов необходимых для исполнения работ.
Если решили «проектировать» сами, то воспользуйтесь специальными компьютерными программами от производителей ТВП. Они потребуют ввести основные параметры помещения, ответить на несколько исходных вопросов и после нажатия кнопки – получить описание материалов и процесса укладки. Замечу, работа с программой требует определённых навыков.
Есть ещё один вариант, он называется «Я опытный в подобных делах, сам всё нарисую». Он вполне по силам, если есть знания, опыт и время. Тем более, покладистых и умелых мужиков у нас хватает… Выбор варианта за Вами.
«Совет. Заранее определите финишное напольное покрытие для тёплого пола. От этого зависит не только объём и специфика подготовительных работ, но и показатели теплоотдачи от выбранной поверхности».
Шаг 10. Заливка цементной стяжки
Убедившись, что вся система теплого пола целая и собрана правильно, преступаем к заливке цементной стяжки. Этот этап можно сделать самому или привлечь строителей. Для заливки используют цементно-песчаный раствор или полусухую смесь. Они одинаково хорошо подходят для стяжки, но нежелательно использовать бетон с щебнем или гравием. Минимальная толщина стяжки 4,5 см от верхнего края трубы
Важно помнить, что заливаем стяжку на трубу под испытательным давлением в 6 бар. Через 3 дня можно стравить давление до рабочего значения и ни в коем случае не подавать тепло в трубы теплого пола
Стяжка должна засохнуть за 20-28 дней, иначе можно вызвать её растрескивание в дальнейшем. В стяжку можно дополнительно добавить пластификатор или полипропиленовую фибру для эластичности и прочности.
Шаг 7 Укладка труб теплого пола
Укладывать трубу при монтаже водяного теплого пола своими руками можно несколькими способами: на предварительно уложенную сетку мак, на полистирол или на специальную ленту. На способ по сути влияет способ крепления трубы, который Вы будете использовать.
Варианты укладки труб для монтажа теплого пола имеют названия «змейка» и «улитка». Их определили по рисунку из труб, соответственно, в виде змейки или радиального панциря улитки. «Змейка» укладывается в узких, вытянутых проходах, коридорах. «Улитка» – в помещениях с квадратной и прямоугольной формой пола.
Технические особенности вариантов укладки
Способы раскладки трубы теплого пола
Способ укладки улиткой имеет ряд преимуществ, по сравнению со вторым способом, при монтаже и теплоотдаче. Среди них:
- Трубу приходится гнуть всего на 90℃, а не на 180℃, как при варианте «змейка». В последнем случае это технически сложнее выполнить.
- Если труба изогнута на 180℃ выше гидравлические потери.
- При укладке улиткой теплораспределение в помещении равномернее.
- Потери тепла с вариантом «змейка» от места подачи горячей воды до охлажденного стока очень заметны. В среднем разница в противоположных углах комнаты со «змейкой» составляет примерно 10℃.
Расчет трубы теплого пола
Рассчитать расход трубы на квадратный метр теплого, можно, исходя из шага укладки и площади помещения. Результаты находятся по специальной формуле, их можно сгруппировать в таблицу и использовать в дальнейшем.
Расчет трубы простой:
| Шаг укладки | Примерный расход трубы в метрах на метр квадратный |
| 100 | 10 |
| 150 | 6,7 |
| 200 | 5 |
К результатам расчета необходимо также приплюсовать длины подводящих участков от обогреваемой комнаты до коллекторного шкафа. В среднем это от 3-х до 10-ти дополнительных метров трубы.
Главные принципы укладки труб теплого пола:
- начало «змейки» всегда располагают от холодной (наружной) стены и укладывают по направлению к противоположной внутренней;
- шаг укладки труб должен варьироваться от 100 до 300 мм;
- диаметр труб должен составлять 16 или 20 мм;
- от всех стен трубы укладываются на расстоянии не менее 150 мм;
- длина петли должна быть не больше 100 м при диаметре трубы 16 мм и не более 120 м при диаметре 20 мм;
- стыки труб нежелательны.
Особенности укладки теплого пола улиткой
Если теплый пол – единственный вариант обогрева, то помещение условно разделяют на 2 зоны: краевую и основную. Краевая зона располагается вдоль уличных стен, оконных проемов, где общие теплопотери больше. При наличии одной холодной стены, краевая зона имеет прямоугольную форму со стороной вглубь комнаты – 1 м. В угловой комнате, где состыковываются две уличные стены, краевую зону делают Г-образной формы.
В краевой зоне трубы укладываются с меньшим шагом, он составляет примерно 10 см. Тогда как в основной зоне шаг укладки бывает обычно 20 см. В большом помещении краевую и основную зоны формируют двумя петлями труб. При небольшой площади обходятся одной петлей. Ее укладывают в разных зонах по-разному. Здесь требуется определенная сноровка и опыт, чтобы одну петлю виртуозно разложить двумя разными зонами. Причем должен соблюдаться главный принцип: чем меньше шаг укладки, тем больше поток тепла.
Рассчитываем циркуляционный насос
Чтобы система получилась экономичной, нужно подобрать циркуляционный насос, обеспечивающий нужный напор и оптимальный расход воды в контурах. В паспортах насосов обычно указывают напор в контуре самой большой длины и суммарный расход теплоносителя во всех петлях.
На напор оказывают влияние гидравлические потери:
∆ h = L*Q²/k1, где
- L — длина контура;
- Q — расход воды л/сек;
- k1 — коэффициент, характеризующий потери в системе, показатель можно взять из справочных таблиц по гидравлике или из паспорта на оборудование.
Зная величину напора, вычисляют расход в системе:
Q = k*√H, где
k — это коэффициент расхода. Профессионалы принимают расход на каждые 10 м² дома в пределах 0,3-0,4 л/с.
Среди составляющих теплого водяного пола особая роль отводится циркуляционному насосу. Только агрегат, мощность которого на 20 % превышает фактический расход теплоносителя, сможет преодолеть сопротивление в трубах
Цифры, касающиеся величины напора и расхода, указанные в паспорте, нельзя воспринимать буквально — это максимум, а фактически на них оказывает влияние протяженность, геометрия сети. При слишком большом напоре уменьшают длину контура или увеличивают диаметр труб.
