Труборез для полипропиленовых труб: обзор видов инструмента и особенности работы с ним

Виды труборезного оборудования

На рынке представлен широкий ассортимент инструментов для резки полипропиленовых (ПП) труб, как ручных механических, так и электрических.

Каждое из этих устройств имеет свои преимущества. Выбор наиболее подходящего инструмента должен основываться на объеме и сложности работ.

Полипропиленовые трубы можно резать ножницами или вальцовочным инструментом — первый вариант дешевле, а второй более эффективен в работе

При выборе устройства для резки полипропиленовых труб следует учитывать два момента:

1. Лезвие должно быть выполнено из легированной стали.
2. У каждой модели трубореза имеется два показателя – минимальный и максимальный размер трубы. Этот диапазон следует подбирать так, чтобы его хватило для выполнения работ.

Материал корпуса этих устройств обычно металлический. И лучше, если это будет алюминий, а не сталь. Труборез с алюминиевыми ручками имеет небольшой вес, их работа потребует меньше усилий. Мягкие полипропиленовые трубы не требуют слишком больших усилий при резке. Алюминиевый инструмент легко выдерживает возникающие нагрузки.

Труборез может иметь сменные или несменные режущие кромки. Рано или поздно они изнашиваются. В последнем случае вам придется покупать новые инструменты. Однако если труборез нужен для одноразовой работы, лучше купить более дешевую модель с несменными инструментами.

Труборезы — это инструменты, позволяющие точно отрезать полипропиленовые трубы для последующего соединения.

Резка полипропиленовых труб осуществляется при ремонте старых или строительстве новых систем водоснабжения, низкотемпературного отопления, канализации, вентиляции и кондиционирования.

Труборезы выбираются исходя из диапазона диаметров труб, заложенных в проект системы.

Прежде чем купить ручной инструмент, важно испытать его, подержать в руках и решить, работает ли он. Эргономика — не самая важная характеристика электроинструмента

Но, как и в случае с труборезом, его полезно подержать в руках, чтобы понять, насколько легко и удобно им пользоваться

Эргономика — не самая важная характеристика электроинструмента. Но, как и в случае с труборезом, его полезно подержать в руках, чтобы понять, насколько легко и удобно им пользоваться.

При резке пластиковых труб, которые не только неустойчивы, но и имеют небольшой вес, важно решить, покупать ли труборез со встроенным зажимным устройством или установить его на тиски или клин. Если вы планируете резать трубу во время работ по ремонту свесов, лучше всего приобрести инструмент со встроенным приспособлением для надежной фиксации трубы на месте

Если вы планируете резать трубу во время работ по ремонту свесов, лучше всего приобрести инструмент со встроенным приспособлением для надежной фиксации трубы на месте

Если вы хотите сделать только один разрез и не собираетесь делать несколько разрезов, вы можете разрезать полипропиленовую трубу лобзиком, ножовкой или электропилой и зажать ее в лобзике

Вариант #1 — гильотинные

Гильотинные резаки — самые простые и самые точные по качеству. Они могут быть ручными или электрическими. Он представляет собой лезвие, которое опускается на полипропиленовую трубу и делает прямой разрез перпендикулярно продольной линии.

В самом простом и дешевом варианте труборез выглядит как небольшая классическая гильотина с лезвием, ручкой со штоком для увеличения силы давления и открывающимся снизу зажимом для трубы.

Чем резать полипропиленовые трубы не стоит

Чтобы края у прямолинейных трубных изделий получались ровными, резку не рекомендуется выполнять:

• ножовкой по дереву или металлу;
• электрическим лобзиком даже на тихом ходу;
• электродрелью с дисковой насадкой со стороны внутренней поверхности трубы.

Если воспользоваться такими приборами, края получатся рваными. Их придется тщательно зачищать и выравнивать перед пайкой, чтобы создать надежное соединение.

Отрезание ножовкой

Болгарка также не подходит для резки полипропилена. Причина этому высокая скорость вращения дискового элемента. Из-за этого материал нагревается и начинает плавиться.

Нельзя также использовать режущие приспособления для металлопроката. Они будут рвать полипропилен, так как их ножи не предназначены для работы с полимерными материалами.

Основные этапы работ

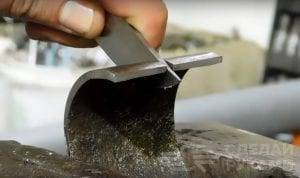

От стальной 60-ой трубы отрезаем кусок шириной 5 см, после чего зачищаем его от ржавчины и грязи изнутри и снаружи, используя для этого болгарку и дрель с насадкой. Затем размечаем две вертикальные линии и вырезаем из заготовки ненужный кусок.

После этого на одной из сторон получившегося «желобка» с помощью угловой шлифовальной машины делаем небольшой пропил — вставляем в него лезвие старого ножа (которым вы давно уже не пользуетесь) под небольшим углом и обвариваем.

Затем отрезаем ненужную часть клинка и зачищаем все хорошо болгаркой или электродрелью с насадкой для шлифовки. Самодельное приспособление готово! Размечаем пластиковую трубу в месте, где необходимо будет ее разрезать, вставляем в приспособу и прокручиваем против часовой стрелки.

Примеры моделей труборезов

Марку трубореза выбирают, исходя из назначения и технических характеристик. Иногда ориентируются на собственный опыт и симпатии к продукции определенной компании.

VALTEC

Среди богатого разнообразия режущего инструмента можно выделить продукты итальянской компании Valtec, в частности, модель VT m.397.

Труборез металлопластиковых и полимерных труб диаметром до 32 мм выпускается для ручного применения. Обеспечивает высокое качество резки под прямым углом посредством гильотинного механизма.

Труборез гильотинного типа для полипропиленовых труб. Продукт производства итальянской компании Valtec. На практике эта модель показывает неплохие результаты

Инструмент рассчитан на работу с трубами из полиэтилена (включая серию PEX и PERT), полипропилена, полибутена, металлополимера.

I-TECH

Другой вполне удачный пример трубореза (прежде всего в плане цены) – изделие под маркой «I-TECH». Китайский телескопический резак, которому доступны под обработку полипропиленовые металлопластиковые трубы до диаметра 63 мм. Кстати, эта же фирма выпускает ножницы для резки мелких пластиковых труб.

Телескопическая модель и ножницы для полипропилена от китайской компании I-TECH. Недорогая техника, чем и объясняется короткий срок эксплуатации режущих элементов

Конструкция телескопа «I-TECH» оснащается тонким острым дисковым резаком, сделанным из легированной стали. При условии умеренной производительности срок долговечности резака составит не менее 3 лет.

KRAFTOOL

Ножницы по трубам из полипропилена от немецкой фирмы KRAFTOOL, но в китайском исполнении, реализуются на рынке под маркой EXPERT. Позволяют резать рукава до диаметра 42 мм. Резец изготовлен из легированной стали. Корпус ножниц на основе дюралюминия, чем объясняется лёгкий вес инструмента и достаточно высокая прочность.

Разработка немецкой компании KRAFTOOL, но выпускается китайской фирмой EXPERT. Неплохой по качеству инструмент, подходящий для бытовых условий

Совершенный храповой механизм обеспечивает удобство работы и требует малых физических усилий от пользователя.

MILWAUKEE

Аккумуляторные труборезы быстро набирают популярность. В качестве примера такой техники можно отметить продукт MILWAUKEE C12 PPC-0 от американских производителей.

Автоматические ножницы для резки труб из полимеров PEX. Инструмент выпускает американская корпорация Milwaukee Electric Tool. Аккумуляторный труборез с производительностью 200 резов на одну зарядку

Автоматические ножницы работают с пластиковыми трубами PEX диаметром 12-50 мм. Источник энергии – аккумулятор на 12 вольт, позволяет выполнить до 200 резов на одной зарядке.

Разновидности труборезов

При выборе в первую очередь рекомендуется определиться с видом инструмента. Различают:

• гильотинные ножницы для резки труб;
• храповые труборезы;
• роликовый инструмент.

Гильотинные ножницы

Гильотинный труборез представляет собой инструмент, основным элементом которого является нож (лезвие), который в ходе выполнения операции опускается на трубу.

Гильотинные ножницы могут быть:

ручного типа. Инструмент предназначается для резки труб диаметром не более 70 мм. Исключением являются более дорогостоящие модели, способные нарезать диаметр 100 – 150 мм;

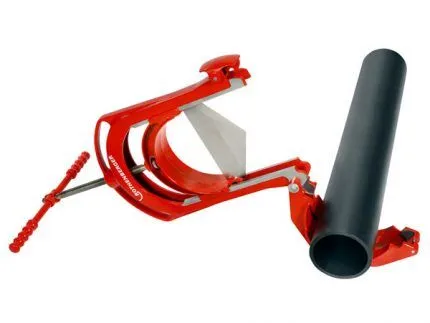

Труборез гильотинного типа

настольного типа. Оборудование представляет собой металлическую раму, внутри которой установлено гильотинное лезвие. Нижняя часть рамы имеет изгиб, позволяющий ровно зафиксировать трубу определенного диаметра. Опускание лезвия производится путем вращения рукоятки.

Настольный гильотинный труборез

Инструменты гильотинного типа позволяют получить идеально ровный срез, не требующий дальнейшей обработки перед стыкованием. Единственным существенным минусом оборудования является низкая скорость работы, так как после выполнения среда приходится лезвие возвращать в исходную позицию вручную.

Гильотинный труборез применяется при необходимости сооружения магистрали с высокой точностью сборки.

Храповые труборезы

Храповые ножницы имеют лезвие, изготовленное в форме половинки овала, зубчатый механизм, позволяющий фиксировать нож в определенном положении. В нижней части оборудования также располагается полукруг для удобства размещения трубы.

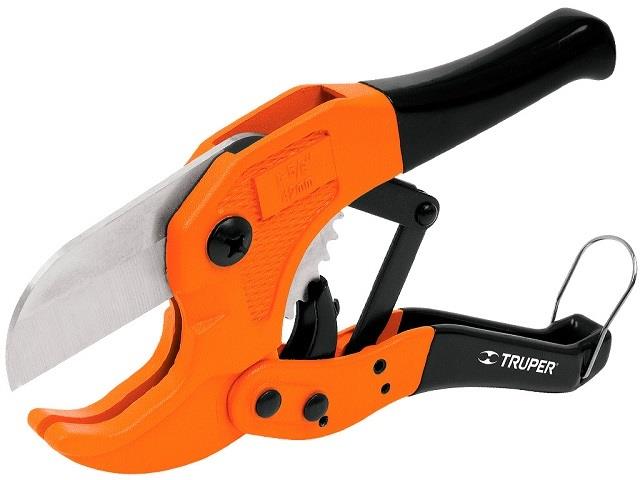

Храповые ножницы для труб из полипропилена

Преимуществами данного вида инструмента являются:

• скорость выполнения работы. Лезвие возвращается в исходное положение под действием специальной пружины;
• минимальное количество усилий, необходимых для осуществления реза;
• легкость выполнения работы. Труба размещается в специальной выемке. Рез производится путем нажатия на ручку оборудования.

Храповые ножницы предназначаются для армированных или обычных полипропиленовых труб, имеющих диаметр не более 30 мм. К существенным недостаткам также относится большая вероятность получения неровного среза и смятия трубной стенки. Для устранения недостатков потребуется дополнительная операция – калибрование.

Храповые ножницы чаще всего применяются для резки изделий с толстыми или более твердыми стенками.

Разновидностью храпового трубореза является пистолет, оснащенный трещоточным механизмом. За счет уникальной формы значительно облегчается процесс резки, а полученный срез получается более ровным.

Труборез пистолетного типа

Роликовые труборезы

Роликовый труборез представляет собой крюк, внутри которого расположены небольшие колесики для опоры. Срез производится при помощи дополнительного ролика, закрепленного на телескопической рукоятке.

Труборез для полипропиленовых труб роликового типа

Роликовый труборез позволяет получить ровный срез, а при правильном его использовании не происходит смятие стенок и иное повреждение поверхности.

Резка трубы при помощи оборудования данного типа производится в несколько этапов:

1. разметка места реза, позволяющая выполнить работу максимально точно;

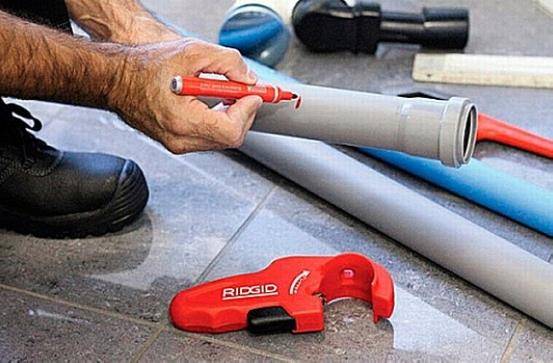

Определение места реза

2. укладка трубы в подвижные нижние ролики (валики);
3. совмещение линии разметки с лезвием инструмента;
4. осуществление первого реза путем вращения трубы или инструмента;

Направление вращения инструмента указывается стрелкой непосредственно на корпусе оборудования.

5. надавливание лезвия на трубу вращением рукоятки управления;
6. резка до полной готовности.

Обрезка трубы

Разновидностью роликовых труборезов является цепной инструмент. Основное отличие заключается в наличии нескольких режущих роликов, расположенных на цепи.

Инструмент для резки труб с цепью

Характеристики

На строительном рынке часто можно найти полипропиленовые трубы длиной 12 метров. При установке системы водоснабжения или напольного отопления часто возникает задача разрезать продукты на более короткие отрезки. Для этого необходим специальный инструмент. Скорость и простота монтажа зависит от удобной и качественной резки.

Существует много типов режущих устройств PPR. Специализированные инструменты оснащены острым лезвием, так как полипропилен является долговечным материалом. Использование некачественного инструмента может серьезно повредить трубу. Кроме того, неровная леска среза отрицательно скажется на качестве монтажа.

READ Переделка Дисковой Пилы В Торцовочную

При подключении элементов системы водоснабжения от конца к концу важно убедиться, что герметичность стыков находится на высоком уровне. В противном случае это может привести к утечке. По этой причине рекомендуется использовать специальные ножницы для резки труб

По этой причине рекомендуется использовать специальные ножницы для резки труб.

Вместо специальных инструментов полипропиленовые трубы можно разрезать ножовкой. Однако этот метод резки требует больше времени и менее высокого качества, поскольку шероховатость остается на краях реза, а сама леска в большинстве случаев неровная.

Существует множество модификаций инструментов для резки полипропиленовых труб. Каждый тип имеет свои конструктивные особенности и технические характеристики.

Вы можете выбрать следующие типы устройств:

• Точные ножницы;
• Ручной резак из трубопровода;
• Храповые устройства;
• Аккумуляторный труборез;
• Гильотинный труборез.

Прецизионные инструменты имеют довольно простую конструкцию. Вы можете работать с таким устройством одной рукой. Такие ножницы подходят для резки труб диаметром от 3 до 41,5 миллиметра. Устройство оснащено лезвием из легированной стали. Этот вариант подходит для небольших работ.

Труборез роликового типа представляет собой дугообразный корпус с рукояткой, оснащен роликами и плоским круглым лезвием. Ролики выполняют функцию вращения трубы, а лезвие снабжено механизмом скольжения. Стоимость этой модели низкая. Однако инструмент роликового типа удобен в эксплуатации и позволяет плавно резать под углом 90 градусов.

Храповые инструменты представляют собой более удобную модификацию роликовых ножниц. Эти устройства просты в использовании: опора и режущий рельс с лезвием позволяют легко открывать и закрывать их без особых усилий. Благодаря широкой опоре трубка прочно закреплена в устройстве. Острое лезвие легко прорезает материал, не позволяя ему изменить положение. Вы можете работать с таким инструментом одной рукой без особых физических усилий.

Аккумуляторные ножницы имеют высокую скорость резки труб. В основном такой инструмент используется мастерами при прокладке систем водоснабжения. Устройство оснащено небольшим электродвигателем. Это позволяет быстро и легко разрезать трубы на большое количество сегментов.

Гильотинный труборез используется для резки труб большого диаметра (от 63 до 350 миллиметров). Режущий инструмент снабжен острым лезвием с тефлоновым покрытием. При резке с помощью такого устройства края получаемых участков труб становятся идеально гладкими и гладкими.

Требующийся инструмент

Итак, со свойствами полипропиленовых труб мы разобрались, рассмотрели классификацию данного материала, его преимущества над другими. Теперь поговорим об инструменте, который необходим, чтобы спаять полипропиленовые трубы и монтировать водопровод.

Первый и самый простой инструмент для сборки водопровода — ножницы. Но, речь идет не об обычных ножницах, а специальных, которыми нужно резать обсуждаемый материал. Этот инструмент еще называют труборезом. С его помощью можно отрезать трубу ровно, без шероховатостей, заусениц, тратя минимум усилий и времени.

Второй инструмент — паяльник, или как его еще называют — «утюг». Этот инструмент встречается в двух конфигурациях:

1. Цилиндрический паяльник;
2. Паяльник с мечевидным жалом.

• LiveJournal
• Blogger

Технологический процесс пайки труб из полипропилена Больших отличий между ними нет, однако, паяльники с мечевидным наконечником брать разумнее, т.к. они быстрее нагреваются и равномернее распределяют температуру. Кстати, лучше выбирать «утюг» с возможностью регулирования нагрева, ведь четкая температура пайки полипропилена очень важна.

Цена у данного инструмента бывает разная, в зависимости от материалов, из которых изготовлен сварочный аппарат. Если насадки у «утюга» покрыты тефлоном, стоит дороже. Но и правильно паять полипропилен таким аппаратом куда проще, да и проблем возникших по неопытности, вы избежите.

При этом стоит обратить внимание на комплектацию паяльника, ведь в наборе прилагаются насадки разного диаметра, при помощи которых вы будете паять полипропилен. Обратите внимание на диметр водопроводных материалов и обязательно проверьте, чтобы в комплекте были необходимые вам насадки или насадка. Если у вас нет возможности достать специальное оборудование, то можно спаять полипропиленовые трубы без паяльника, однако это требует определенной практики и процесс монтажа водопровода несколько усложнится

Если у вас нет возможности достать специальное оборудование, то можно спаять полипропиленовые трубы без паяльника, однако это требует определенной практики и процесс монтажа водопровода несколько усложнится.

Обслуживание оборудования

Продолжительность срока эксплуатации оборудования зависит не только от неукоснительного соблюдения правил работы с ним, но и от правильного обслуживания и ухода. Соблюдая несложные операции можно намного облегчить свой труд и обезопасить свою деятельность:

• Приступая к работе с оборудованием в первый раз, необходимо внимательно изучить инструкцию по эксплуатации. Помните, что незнание простых правил, может привести к повреждению заготовки или самого устройства, а также к получению травмы. Работа с инструментом, имеющим незначительные повреждения, может привести к его быстрейшему износу.
• После покупки или длительного простоя оборудования необходимо внимательно осмотреть его на отсутствие внешних повреждений. Возможность правильного функционирования инструмента лучше проверить на тестовой заготовке.
• Обязательно регулярно производить тщательную смазку всех движущихся частей инструмента, особенно режущего ролика и винта подачи. Эта операция не только продлит жизнь инструмента, но и позволит облегчить труд оператора.
• Регулярная чистка всех элементов устройства по окончании работы должна производиться с применением специальной проволочной щёточки, покрытой чистящим средством.
• Перед работой нужно проверять соединение всех частей оборудования и качественную заточку режущего инструмента.
• Хранить оборудование необходимо в сухом и тёплом месте, желательно дома, так как попадание прямых солнечных лучей, перепады температуры и высокая влажность могут повредить составные части механизма.

Разновидности труборезов

Ручной труборез для полипропиленовых труб довольно прост в своём устройстве и вообще в эксплуатации. Работать оборудование может по трём принципам и бывает таких видов:

• храповый (то же, что и ножницы);
• гильотинный;
• роликовый (1-3 дисковых резцов).

Труборез не может быть универсальным прибором, который режет всё. Делать выбор стоит исходя из паспортных данных, где указан максимальный диаметр трубы и материал, который разрешён к порезке. Модели для резки стальных, чугунных заготовок, труб из цветных металлов и поливинилхлорида выполняются производителем под определённые параметры.

Вы можете приобрести разный труборез для полипропиленовых труб: 110 мм, 50 мм, 160 мм… Всё зависит от ваших целей и задач. Рынок предлагает широкий ассортимент этих режущих устройств.

Храповый

Принцип действия таков: одна рукоятка заканчивается ножом из инструментальной стали, а вторая – полукруглым упором для трубы. Рукояти сжимают ладонями и делают рез по отметке на полипропиленовой стенке. Лезвие возвращает храповик.

По способу проведения работы можно догадаться, что подобным прибором не разрезают детали ПВХ труб больших размеров, под канализацию. Для маленьких сечений однослойного материала (диаметром 5-30 мм) прибор подходит, работа пройдёт быстро и качественно, если у вас натренирована рука.

Храповый труборез

Гильотинный

В данном случае лезвие опускается равномерно по всей ширине. Простейшая модель работает за счёт подачи штока вращением рукояти. Устройство будет несколько сложнее, если усилие передаётся от рычага, на который давит оператор.

Поперечный гильотинный проход больше, по сравнению с ножницами. Разные модели могут иметь охват 100 мм в диаметре, многие – до 70 мм.

Прямой ход режущей части деформирует стенки полипропиленовой трубы. Из-за этого по мере разделения труборезом ПП заготовок большого диаметра усилие медленно увеличивают, а затем, если нужно, калибруют.

Гильотинный труборез для ПП труб

Роликовый

Роликовый труборез для полипропиленовых труб качественно справляется со своей задачей. Это обусловлено тем, что режущая кромка не просто давит, а перекатывается по стенке. На заготовку диаметром до 50 мм хватит одного диска из инструментальной стали. При увеличении диаметра до 100 мм, число растёт до 3 штук.

Роликовый труборез

Конструкция устройства включает следующие элементы:

1. Скобы (с-образный охват трубы из стали).
2. Отрезные ролики.
3. Каретки опорных роликов.
4. Направляющая.
5. Винтовая рукоять, которая задаёт подачу ножей на отрезной материал.

Скобу проворачивают вокруг заготовки и медленно увеличивают силу нажима роликов на материал. Стартовый оборот считается контрольным. Смотрят на то, правильная ли очерчивается окружность борозды, которую оставляет твёрдый диск. Когда получается след в виде спирали, лучше сдвинуть метку и начать сначала. Если ролик надёжно погрузился в материал, то усилие увеличивают до такого, чтобы вращение осуществлялось медленно, без рывков.

Модификации с укороченной рукояткой позволят отрезать край трубы, которая смонтирована близко к стене. На скобе выступает маленькая головка для вращения штока подачи.

Чем можно резать пластиковые трубы

При устройстве различных трубопроводов пластиковые трубы все чаще заменяют стальные. Этому способствуют такие факторы как:

• большое разнообразие изделий из различных видов пластика;
• высокая стойкость пластика к коррозии и зарастанию стенок известковым налетом;
• легкость пластиковых труб, значительно облегчающая монтаж трубопроводов;
• более низкая стоимость пластика по сравнению с металлическими трубами, заметно снижающая сметную стоимость прокладки трубопроводов;
• длительный срок службы.

Поэтому пластиковые трубы повсеместно используются как в промышленном, так и в частном домостроении.
