Выбор и монтаж тройной розетки своими руками

Как установить своими руками?

Для монтажа потребуется чёткое соблюдение нескольких этапов:

1. разметки,
2. высверливания углубления под подрозетник,
3. установка прибора,
4. сборка.

Нужно убедиться, что напряжения в сети нет, для чего отключается подача электричества в электрощите, предупреждаются соседи многоквартирного дома.

Разметка стен

Этап самый важный, поскольку от качества выполнения и ровности нанесения зависит монтаж, удобство фиксации приборов

ВниманиеНеобходимо пользоваться строительным уровнем (можно до 1 м длиной), чтобы выставлять прибор строго по вертикали и горизонтали. Это гарантирует простое подключение. Для успешного монтажа тройной розетки необходимо соблюдать среднее расстояние между центрами элементов

Оптимальная величина равна 7,2 см. Такого размера обычно выпускаются тройные декоративные панели, поэтому несоблюдение размеров приведёт к невозможности установки рамки. К штроблению стен, сверлению углубления под подрозетники необходимо приступать только после выполнения разметки. Исправить углубления или перенести их на несколько сантиметров невозможно без потери прочности фиксации изделия в стене

Для успешного монтажа тройной розетки необходимо соблюдать среднее расстояние между центрами элементов. Оптимальная величина равна 7,2 см. Такого размера обычно выпускаются тройные декоративные панели, поэтому несоблюдение размеров приведёт к невозможности установки рамки. К штроблению стен, сверлению углубления под подрозетники необходимо приступать только после выполнения разметки. Исправить углубления или перенести их на несколько сантиметров невозможно без потери прочности фиксации изделия в стене.

Высверливание отверстия

Для высверливания ниши под подрозетник нужна электродрель с корончатым сверлом с победитовым напылением. Это позволит просверлить кирпич, бетон. Чтобы сделать углубления под проводку, используется шлифмашина угловая и зубило с молотком. Углубление делается так:

1. Нужно удерживать дрель перпендикулярно к стене, просверлить на глубину подрозетника с запасом примерно 0,5 см.
2. Зубилом и молотком устраняется средняя часть кирпичной кладки или бетона.
3. При установке в листе гипсокартона используется соответствующая насадка.
4. Сверление выполняют аналогично бетонным или кирпичным поверхностям, но лишнее остаётся внутри коронки. Если такого инструмента нет, то в ГКЛ отверстие вырезается канцелярским или сапожным ножом.

При прокладывании проводки делается штроба шириной от 1 до 3 см в зависимости от типа кабеля, наличия гофры. Для тройной розетки нужен трёхжильный кабель с сечением провода не менее 2,5 мм2.

Фиксация подрозетника в бетонной стене

Для крепления подрозетника используются разные методики в зависимости от материала стены. Вот как можно это сделать:

1. В кирпичную кладку или бетон вставляется короб с фиксацией на алебастр или раствор.
2. При креплении в гипсокартонном листе необходимо вставить в отверстие подрозетник, а затем подкрутить шурупы, которые держат раздвижные лапки. Необходимо подкручивать с таким усилением, чтобы полотно не раскрошилось, при этом прибор не шатался.

ВажноПеред установкой короба в нишу необходимо вырезать в нём отверстие для проводки, которая будет подсоединяться к клеммам сердцевины розетки. Проводка подключается, когда смесь в нише высыхает

• Если это алебастр, то потребуется примерно 2–3 часа для застывания раствора.
• Если другой тип смеси, то высыхание будет более длительным.

Нужно дождаться полного застывания, чтобы не сбить расположение короба, не нарушить геометрию.

Схема подключения

Сначала определяют точное место и ориентацию блока тройной розетки, от чего будет зависеть функциональность прибора, его долговечность.

1. Для фиксации тройных розеток на кухне необходимо выбирать место, где будут располагаться несколько бытовых приборов — обычно над столешницей, чтобы не использовать тройники или удлинители.
2. Если установка выполняется в комнате, выполняют монтаж ближе к телевизору или компьютеру — так, чтобы экран маскировал конструкцию.
3. При монтаже в кухне или санузле, где будет повышенная влажность и колебания микроклимата, нужно крепить не ближе 0,6 м от источника воды и не ниже 0,5 м от пола. Это обеспечит безопасность приборов.

Лучше всего проводить розетку до финишной отделки, чтобы не разрушать целостность покрытия стен.

Ошибки при подключении интернет розетки

Конструкция тройных розеток

Изделия выполняются на основе корпуса и рабочей части – клемм с пружинами для вилки и контактов, устройством заземления. Современные евророзетки выдерживают силу тока до 16 А, стандартные – до 6 А. Розетки в одном корпусе отличаются большим диаметром круглых отверстий для вилочных стержней. Крышка устройств изготавливается из жаропрочного пластика, сердечник – из керамики. Для монтажа используется специальная горизонтальная и вертикальная панель.

Модули находятся на общем каркасе или на 3-х автономных, соединенных общей панелью. На сегодняшний день используется две модификации тройного блока розеток:

В зависимости от производителя тройной модуль имеет ширину от 212 до 220 мм, высоту от 72 до 80 мм. Размер устройства вместе с накладной рамкой – 160 мм в высоту.

Схемы обжима сетевого кабеля для разъемов RG-45

В предыдущих наших статьях мы уже писали, как можно обжать сетевой кабель самостоятельно, поэтому сейчас уделим больше внимания на варианты распиновки. Существуют несколько наиболее популярных схем, ними пользуются большая часть интернет провайдеров. Вот их и обсудим сейчас.

Как обжать интернет кабель.  Правила качественного обжатия сетевого кабеля.

Для того, чтобы качественного выполнить обжим витой пары, нужно выполнить несколько шагов:

Шаг №1 При подготовке кабеля к обжатию, во-первых необходимо снять верхний слой изоляции. Наиболее удобно это сделать при помощи специального стриппера для снятия изоляции с utp кабелей. Но если у Вас его нет, то затратив немного больше времени, Вы сможете снять изоляцию, например при помощи обычного ножа (постарайтесь не повредить  при этом жилы кабеля). Верхний слой изоляции кабеля нужно снимать примерно на 20-25 мм. Это необходимо для того, чтобы в дальнейшем было удобно выравнивать и располагать проводники в нужной цветовой последовательности.

Шаг №2 Выровняв и расположив проводники в нужной цветовой последовательности необходимо  их ровно обрезать, таким образом, чтобы их длинна не превышала 10-12 мм

Внимание! Зачищать проводники не нужно!. Шаг №3 Направляем проводники в коннектор согласно схеме показанной выше («язык» коннектора снизу), при этом следим за несколькими моментами

Во-первых, при заведении проводов в пазы коннектора следите, чтобы не сбилась цветовая маркировка. Во-вторых, чтобы каждый проводник зашёл в свою ячейку

В-третьих, проследите за тем чтобы все проводники дошли до самого торца коннектора.В-четвёртых, фиксатор на коннекторе, должен обжимать общую оболочку кабеля utp, это крайне важно для надёжной и долговечной работы кабеля

Шаг №3 Направляем проводники в коннектор согласно схеме показанной выше («язык» коннектора снизу), при этом следим за несколькими моментами. Во-первых, при заведении проводов в пазы коннектора следите, чтобы не сбилась цветовая маркировка. Во-вторых, чтобы каждый проводник зашёл в свою ячейку

В-третьих, проследите за тем чтобы все проводники дошли до самого торца коннектора.В-четвёртых, фиксатор на коннекторе, должен обжимать общую оболочку кабеля utp, это крайне важно для надёжной и долговечной работы кабеля

Шаг №4 Заводим аккуратно кабель с коннектором в кримпер RJ45 (обжимник) и собственного говоря обжимаем.

Шаг №5 Проверяем работоспособность кабеля при помощи специального Lan тестера или подключив, данный кабель на место заведомо рабочего.

На этом собственно и всё интернет кабель обжат.

Установка двойных и тройных розеток

Нет никакой разницы между тем, как сделать подключение тройной розетки, двойной или ординарной – все шаги полностью одинаковые. Разумеется, все работы надо выполнять с отключенным электричеством:

• В стене высверливается отверстие, куда будет устанавливаться подрозетник и штроба, по которой будет подводиться провод (если выполняется установка с ноля).
• Готовится гипсовый или цементный раствор – немного, чтобы хватило закрепить в стене подрозетник.
• Заподлицо со стеной устанавливается коробка подрозетника (провода заводятся внутрь него, а перед этим их концы надо замотать изолентой, чтобы на жилы не попал гипсовый раствор). Потом надо выждать положенное время, чтобы раствор полностью затвердел – в зависимости от состава это может занять от 15 минут до суток.
• Далее с концов проводов снимается изолента, при необходимости нужное количество изоляции, жилы заводятся в крепления контактов и затягиваются. Вопреки некоторым мнениям, нет никакой разницы, как подключить тройную розетку (это же касается двойной и одинарной) – фазный провод можно зажимать как на правом контакте, так и на левом. Главное, чтобы был хороший контакт между жилой и клеммой, для увеличения его площади, жилу можно немного сплющить плоскогубцами.
• Затем внутренняя часть устанавливается в подрозетник – выставлять здесь ничего не придется, так как на ней есть ограничитель, которым она прижимается к стене. Когда розетка полностью выравнена, затягиваются распорные лапки, а ограничитель прикручивается к подрозетнику.
• Последний шаг это закрепление крышки – она прикручивается к внутренней части болтами.

На каком шаге нужно включать электричество зависит исключительно от степени любопытства – правильно выполнено соединение или нет. Можно проверить напряжение сразу же после подключения проводов, после установки внутренней части в подрозетник или после того, как монтаж полностью завершен.

Процесс установки двойной розетки показан в этом видео:

Техника безопасности

При монтаже тройной розетки следует учитывать следующие меры предосторожности:

• Перед тем как подключить тройную розетку, как и перед любыми другими электромонтажными мероприятиями отключают электричество. Также стоит удостовериться в разорванности электросети.
• В ходе процесса применяются исключительно специализированные инструменты, ручки которых изолированы.
• Если электропровод обладает большой длиной, следует подрезать его до необходимой величины либо аккуратно заложить в стену.
• Если провод слишком короткий, его можно нарастить. В этом случае контакты спаивают. Просто сделать крутки — неправильно. Это может привести к возгоранию.
• При непосредственном монтаже розетку в стену, стоит контролировать плотность прилегания блока и степень изоляции.
• Все провода и устройства должны соответствовать номинальной мощности розетки и токовой силе. В противном случае может произойти замыкание.

При соблюдении правил и рекомендаций, монтаж розетки проходит быстро и безопасно. Однако если есть сомнения в том, что установить ее получится самостоятельно, лучше воспользоваться услугами мастера.

Почему именно двойная розетка

Недостатки у решения поставить двойную розетку найти очень сложно. Едва ли не единственный довод который приводится против, высказывается скорее всего просто «из вредности» и говорит о том, что ее подсоединение к сети повышает риск перегрузки – кроме семей, в которых есть электрики, никто не станет даже задумываться о том, «потянет» ли одна точка два мощных электроприбора.

На практике же для подключения таких устройств, стабильно потребляющих ток большого ампеража, делают отдельные розетки, поэтому в обычных условиях для возникновения длительной опасной перегрузки должно сойтись несколько факторов, сочетание которых представляется очень и очень маловероятным.

На что рассчитана среднестатистическая розетка

Первый момент это сила тока, которую может выдержать розетка – обычно этот параметр указан на ее крышке, реже – на внутренней части. Старые советские устройства, которые сейчас все реже можно найти (их заменяют едва ли не в первую очередь из-за необходимости подключать современные евроштепсели), в основной свей массе, рассчитаны на ток 6 Ампер. Современные, даже посредственного качества, имеют маркировку уже 10 (если она без заземления) или 16 Ампер.

Что означают эти цифры, поможет узнать школьная формула расчета мощности электрического тока – в ней должны разобраться даже гуманитарии. P (мощность) = I (сила тока) * U (напряжение), а учитывая что напряжение в бытовой сети всегда постоянное и равняется 220 Вольт, вычислить о чем говорит маркировкой по силе тока достаточно просто.

• 220 Вольт * 6 Ампер = 1320 Ватт = 1,3 кВт
• 220 Вольт * 10 Ампер = 2200 Ватт = 2,2 кВт
• 220 Вольт * 16 Ампер = 3520 Ватт = 3,5 кВт

Мощность бытовых электроприборов

Наглядно представить, где можно без опасений выполнять подключение двойной розетки, можно по сравнению наиболее часто используемых электроприборов:

Учитывая рекомендации ПУЭ: как правильно подсоединить мощные кухонные электроприборы, бойлеры и кондиционеры – к ним всегда подводится отдельная линия, очень сложно представить себе в какой ситуации монтаж двойной розетки повлечет за собой одновременное включение двух устройств, суммарной мощностью большей чем 2,2 кВт. Пользоваться утюгом одновременно с пылесосом или феном достаточно проблематично – остаются только микроволновка с электрочайником, но вместе они работают максимум 5-8 минут, а запас прочности в электротехнике не пустой звук. Плюс ко всему, для таких электроприборов обычно ставят хорошие розетки на 16 Ампер.

Выбор розетки

Ассортимент этих устройств огромен: и цвет, и форма, и размеры. Кажется, чего проще — выбрать, какая понравилась, и все. Однако, есть производители, которые изготавливают некачественный материал, а чтобы его покупали, делают его красивым. Как выбрать красивую и качественную розетку? Существует два типа:

1. с лепестковыми контактами;
2. с пружинными контактами.

Первые проще в изготовлении и поэтому, как правило, дешевле. Их можно использовать для подсоединения маломощных электроприборов или там, где редко вытаскивают вилку, например, телевизор. При больших нагрузках контакты нагреваются и теряют упругость. При частом пользовании розеткой происходит деформация контактов. И в том, и в другом случае между вилкой и контактами розетки появляется зазор, что приводит к искрению и нагреванию. Это, в свою очередь, может вызвать либо короткое замыкание, либо возгорание.

Вторая конструкция более сложная и дорогостоящая. Она имеет подвижной контакт, который прижимается к упору с помощью пружины. Расстояние между подвижным и неподвижным контактами легко меняется, что позволяет часто пользоваться таким устройством. Плотно прижимаясь к вилке, контакт позволяет использовать большой ток, а значит, и мощность.

Второе, на что следует обратить внимание при покупке — материал монтажной площадки — то, на чем крепятся контакты и клеммы для подключения проводов. Они также бывают двух видов:

1. из керамики;
2. из пластмассы.

Керамика является не только хорошим изолятором, но и абсолютно не горючая. Не деформируется при изменении температуры. Второй материал также не проводит электрический ток. Но некоторые производители в целях экономии используют горючий материал. Это может привести как к пожару, так и к отравлению ядовитыми газами.

Но и это еще не все. Необходимо проявить проницательность. Для каких целей будет использоваться розетка? А в будущем? Сегодня она будет нужна для подзарядки телефона, а через какое-то время, возможно, к ней подключат мощный пылесос. Будет ли она тогда нормально функционировать? Для этого необходимо знать, какой ток будет через нее проходить. Производители обычно на обратной стороне корпуса указывают напряжение и силу тока, на которые рассчитано устройство.

Продаются готовые трехрозеточные блоки, а также есть отдельная лицевая панель, которая закрывает три рядом стоящие розетки. Выбор будет зависеть и от стоимости, и от приглянувшейся модели. При покупке панели нужно будет подобрать к ней розетки, чтобы они точно подходили друг к другу.

Разводка проводных шнуров

Данный шаг монтирования тройной розетки включает следующие этапы. Сначала укладывается кабель:

• Провода подсоединяют исходя из параллельной схемы. Последняя предполагает, что к каждому можно подсоединить по два дополнительных, протягивающихся из жил. Их подводят ко второму и третьему розеточным модулям. Нужно взять индикаторную отвертку и с ее помощью найти фазу и ноль.
• Отключают питание в щитке.
• Проводные шнуры скручивают, применяя предназначенные для этого контактные наконечники. Последние вставляют в розеточные зажимы и прикручивают винтами. Окончив первоначальную скрутку, проводной шнур подводят ко второй розетке. Его проводят сквозь пройму в задней панели подрозетника. То же самое повторяют с третьим отверстием.

Электрооборудование, свет, освещение

В современный век, когда инновационные технологии развиваются семимильными шагами, невозможно представить жизнь без электрических приборов, которые не только упрощают жизнь современного человека, но и являются ее неотъемлемым дополнением. Даже неопытному человеку, никогда ранее не сталкивающемуся с электроникой, не требуются объяснения принципа работы электрических приборов, так как все понимают, что для их работы необходимы источники подключения, функцию которых выполняет розетка. Что такое розетка, также не нужно рассказывать. В доме, как правило, имеются розетки, и далеко не одна, но зачастую возникает необходимость установки розетки, в случае проведения ремонтных мероприятий или эксплуатации большего количества электроприборов. Что делать в этой ситуации? Можно воспользоваться услугами профессионального электрика, вызвав его на дом, а можно постигнуть азы установки электрических розеток и выполнить это самостоятельно. Как подключить тройную розетку в соответствии с современными стандартами – рассмотрим в настоящей статье.

Розетка и ее разновидности: взгляд электрика

Розетка представляет собой специализированное устройство, предназначенное для обеспечения абсолютно безопасного замыкания контактов, в результате которого происходит бесперебойная подача электричества в электроприборы. Конструкция розетки представлена пластмассовым корпусом, включающим рабочую часть. Внутренняя часть розетки представлена клеммами, к которым прикрепляются пружины для вилки и контакты. Большинство современных розеток, в том числе и розетка тройная с заземлением, оснащены заземляющими контактами, снижающими напряжение со всех электроприборов и повышающими безопасность системы. Современный рынок электроприборов и их комплектующих предлагает потребителю несколько разновидностей розеток, в процессе выбора которых необходимо учитывать специфику эксплуатации электрических приборов.

Несмотря на то, что конструкция розетки, на первый взгляд, проста, необходимо различать следующие разновидности розеток:

• Розетки типа С5 представляют собой стандартную советскую розетку, знакомую большинству жителей стандартных многоэтажек. Они характеризуются квадратной формой корпуса, в центре которого имеется круглый вырез под вилку электроприбора, а также два круглых отверстия, в которые вставляется вилка электрического прибора. Данные розетки не имеют заземления, а также подходят для большинства старых электроприборов. Несмотря на то, что они удачно маскируются на стене, их дизайн и внешний вид оставляет желать лучшего;
• Розетки типа С6, или, по-другому, евро-розетки характеризуются более привлекательным внешним видом и в, отличие от розеток типа С5, выдерживающих не более 6А, способностью выдерживать силу тока до16 А. Кроме того, для большинства современных электроприборов используются именно евро-розетки, которые характеризуются более широким отверстием для вилки. Еще одним достоинством современных розеток является возможность их заземления, что делает такие розетки более безопасными.

Однако, вопреки мнению дилетантов, внешний вид розеток – не единственное их различие. Розетки всех типов имеют и внутренние конструктивные различия. Это обусловлено стремлением улучшить конструкцию розетки, сделав ее более безопасной.

Выбор кабеля для подключения

Для правильного и безопасного подключения тройной розетки к одному кабелю необходимо выбрать подходящий кабель. При выборе необходимо учитывать следующие факторы:

• Мощность потребляемых устройств.
• Длина требуемого кабеля.
• Тип и назначение кабеля.

Мощность потребляемых устройств: При выборе кабеля необходимо учитывать общую мощность всех устройств, которые будут подключены к тройной розетке. Мощность указывается на каждом устройстве в ваттах. Суммарная мощность не должна превышать максимально допустимую мощность кабеля.

Длина требуемого кабеля: Длина кабеля также влияет на выбор подходящего типа и сечения. Чем длиннее кабель, тем больше сопротивление будет иметь электрический ток, и тем больше потерь энергии в кабеле. При подключении тройной розетки к длинному кабелю необходимо увеличивать сечение кабеля для снижения потерь энергии.

Тип и назначение кабеля: В зависимости от конкретных условий использования рекомендуется выбирать специализированный кабель для соответствующего назначения. Например, для подключения тройной розетки внутри помещения можно использовать обычный силовой кабель, а для использования на открытом воздухе или во влажных условиях следует выбирать кабель со специальной защитой от влаги.

Правильный выбор кабеля позволит обеспечить надежное и безопасное подключение тройной розетки к одному кабелю, а также предотвратит возможные перегрузки и повреждения электрооборудования.

Тройная розетка – эконом вариант

Тройная розетка с заземлением

Ни один электрик в здравом уме не посоветует вам устанавливать такие тройные розетки на постоянной основе. Они могут нормально служить в виде переноски-удлинителя, но не более того. Тем не менее, на рынке довольно часто можно встретить продукцию Кунцево Электро и подобных фирм, которые предлагают вам сразу 3 розетки за цену менее 4$.

Достоинства такого решения:

1. Меньше занимают места, чем описанные выше варианты – три розетки помещаются в блок 95*95см;
2. Цена. Механизм нормальной розетки Legrand стоит 4$, а тут вместе с корпусом за три штуки та же цена.

А вот недостатки:

• Из – за своей конструкции розетка не может нормально крепиться в один стандартный подрозетник и постоянно будет из него выпадать. Как бы аккуратно вы им не пользовались, он обязательно выпадет!
• Качество используемой пластмассы. Уважающие себя фирмы не производят розетки такого формата, а все остальные, в том числе и Кунцево Электро, используют дешевый горючий пластмасс, поэтому применение таких розеток даже в качестве «времянок» — весьма опасно.
• Контакты. Внутри этих розеток нет ни меди, ни бронзы, ни латуни. Только крашенная жесть. Так делается дешевый товар. Посмотрев видео о производстве розеток в Кунцево и даже разобрав такую розетку вы увидите якобы латунь в контактных группах, однако все сразу становится на места, если вы проверите эту «латунь» магнитом. Жестяные контакты спустя некоторое время перестают пружинить, хуже передают электричество через вилку, нагреваются, ржавеют. В общем, делают все то, что должна делать жесть в несвойственных для нее обстоятельствах.

Не ставьте такие розетки без особой необходимости ни себе ни заказчику. В обоих случаях это выйдет вам дороже.

Что собой представляют двойная или тройная розетки

Обычная розетка представляет собой металлические контакты, закрепленные в диэлектрическом корпусе. К каждому из них болтовым соединением крепятся провода. Двойная розетка, устанавливаемая в один подрозетник, состоит из таких же контактов, только они сделаны по краям пластины и на каждой из них есть болтовое крепление для фазного или нулевого провода

Так как медная или латунная пластина в любом случае обладает большей пропускной способностью, чем провод, то именно он является потенциальным «слабым звеном», поэтому во время подключения двойной розетки к затягиванию контактов надо отнестись со всем вниманием

Принципиальная схема подключения тройной розетки ничем не отличается от двойной – фаза и ноль подводятся к контактам, что находятся на медных или латунных пластинах. Между собой же тройные розетки конструктивно различаются на треугольные или ленточные. Вторая их разновидность это та же двойная, но с дополнительным гнездом для третьего штепселя – все контакты находятся на цельных пластинах. Треугольные в свою очередь приходится делать из нескольких кусков, соединяя их между собой заклепками. Теоретически это несколько снижает надежность контактов, но если не нарушать правила эксплуатации то треугольная тройная розетка, устанавливаемая в один подрозетник, без нареканий работает долгие годы.

Основные разновидности

Заводская розетка представляет собой устройство, обеспечивающее безопасное замыкание контактов для бесперебойной подачи электропитания в электрические приборы. Внутри нее расположены клеммы с прикрепленными к ним пружинами и контакты. Снаружи конструкция розетки представляет собой пластмассовую коробку (корпус) с рабочей частью.

Существует два основных вида розеток:

1. Розетка С5. Стандартная советская конструкция с квадратным корпусом и круглым вырезом под вилку. Такие розетки не имеют заземления и подходят для большинства электроприборов старого образца, но рассчитаны на обычные 220 В.
2. Розетка С6 (евро). Выдерживает большую силу тока, чем С5, и подходит для подключения приборов с евро-вилками и разъемами. Имеет заземление. Более безопасна, чем первый вариант, надежно закрепляется на стене.

С течением времени необходимость повышения функциональности розеток увеличивается, особенно если речь идет об электроприборах на кухне. По модификации розетки сегодня можно поделить на следующие разновидности:

• внутренние для скрытой проводки;
• наружные (внешние), имеющие защитную крышку;
• встраиваемые и накладные;
• с заземлением и без него;
• имеющие автоматический выключатель для защиты от перегрузок.

Вне зависимости от вида и модификации во время установки тройной розетки применяют так называемый способ блочной сборки. Он предполагает монтаж трех отдельных розеток с объединяющей их рамкой

Если есть необходимость приобретать детали отдельно, то при подборе этой рамки необходимо обратить внимание на соответствие ее формы и размеров конструкции

Начинать подготовку к установке следует с выбора места монтажа. Евро-стандарт предполагает закрепление устройства на расстоянии около 20–40 см от пола

Это важно в целях соблюдения основных правил безопасности и эстетики

Вторым немаловажным мероприятием является расчет силы тока. Необходимо помнить, что элементы сети всегда рассчитаны на заданный рабочий ток. При несоблюдении этого пункта безопасность эксплуатации резко снижается, возникает высокая вероятность появления перегрузок и, как следствие, перегрева. Сечение провода также должно соответствовать нагрузке. В данном случае оно должно быть не менее 1 кв. мм для меди и не менее 2,5 кв. мм — для алюминия. Трехжильный вариант будет наиболее удачным.

Детали и изделия для установки розеток следует выбирать, исходя из заданных параметров помещения и рабочей силы тока

Важно также соблюсти эстетические особенности квартиры, выбрать наиболее безопасные и подходящие по цвету и внешнему виду материалы. Монтаж скрытого и наружного устройства также имеет различные требования. На расстоянии 20–40 см от пола необходимо сделать разметку при помощи карандаша или маркера

Желательно также воспользоваться уровнем для ровной горизонтальной линии. Для этого, отметив первый центр установки, необходимо отложить половину ширины накладки на подрозетник. Полезно также нанести разметку в виде горизонтальных и вертикальных линий

На расстоянии 20–40 см от пола необходимо сделать разметку при помощи карандаша или маркера. Желательно также воспользоваться уровнем для ровной горизонтальной линии. Для этого, отметив первый центр установки, необходимо отложить половину ширины накладки на подрозетник. Полезно также нанести разметку в виде горизонтальных и вертикальных линий.

Как проверить заземление в розетке

Проверка заземления нужна, чтобы убедиться в его качестве. Понадобятся: отвёртка-тестер и мультиметр.

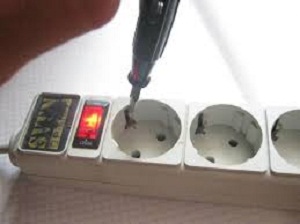

Перед тем, как определить заземление в розетке, требуется осмотреть электрическую проводку. Если жилы проводов разноцветные, фаза будет иметь черно-коричневую изоляцию. Но чтобы знать наверняка (особенно при закрытом корпусе), потребуется использование тестера. Он поочередно вводится в отверстия розетки. При касании фазы индикатор тестера загорится.

Одним щупом мультиметра нужно прикоснуться к заземлению розетки (центр, или верх), второй поочередно ввести в отверстия.

Отсутствие напряжения может указывать на следующее:

• между фазой и нейтралью свидетельствует о наличии обрыва последней,
• между фазой и заземлением – об отсутствии заземления,
• между нейтралью и заземлением – об их объединении. То есть, в розетке стоит перемычка.

Важно! При измерении между нейтралью и заземлением прибор должен показать напряжение (максимально 90В), что указывает на исправно работающее заземление. Розетки с заземлением – не причуда или роскошь

Это «предмет» первой необходимости для любой современной проводки. Позаботиться об их качестве и правильном монтаже обязан каждый уважающий себя хозяин

Розетки с заземлением – не причуда или роскошь. Это «предмет» первой необходимости для любой современной проводки. Позаботиться об их качестве и правильном монтаже обязан каждый уважающий себя хозяин.

А вот установку розеток самостоятельно можно проводить только в случае уверенности в собственных силах. Работа эта не сложная, но требующая точности – ошибки могут привести к поражению током.

При любых сомнениях, возникающих при установке розетки и её проверке, лучше обратиться к профессиональному электрику.

Установка подрозетника

Использование тройной розетки на кухне

Монтаж блока начинается после выбора места расположения конструкции:

• на кухне для единовременного подключения техники прибор лучше поставить над столешницей;
• в спальне трехмодульное изделие можно установить за телевизором – провода за экраном будут незаметны;
• при монтаже в ванной требуется герметичный влагостойкий блок, расположенный на 60 см от воды.

После выбора зоны монтажа понадобится подготовить инструменты – уровень, рулетку, маркер или карандаш, перфоратор с насадкой-коронкой и насадкой для проделывания штроб.

Разметка поверхности стены

Разметка стены под проводку

От правильности разметки зависит геометрия конструкции и удобство организации проводки. Чтобы наметить точки монтажа, отталкивайтесь от количества розеток в блоке. При работе пользуйтесь уровнем – он обеспечит ровность расположения устройства.

Расстояние розетки от пола равняется 20-40 см. Между центрами подрозетников – 72 мм. В противном случае не получится точно посадить декоративную панель. Штробление производится строго по горизонтали или вертикали – лучше нарисовать контур лунки.

Просверливание отверстий в стене

Штробы молотком и зубилом

Сделать посадочные места под розетку можно посредством штробирования перфоратором с разными насадками. Для доработки участков используются молоток, зубило и несколько отверток.

Сверление осуществляется поэтапно:

1. Дрелью или перфоратором с насадкой проделывается круглое отверстие. Коронка должна полностью погрузиться в стену.
2. Штробу ведут строго по вертикали или горизонтали.
3. Ширину и глубину каналов проделывают под сечения кабеля или размеры гофротрубы.
4. Остатки бетона удаляются зубилом.
5. Для ГКЛ или других мягких материалов применяется специальная насадка или острый строительный нож.
6. На задней части корпуса подрозетника проделываются три отверстия под провода.
7. Между ними высверливаются 2 отверстия для вспомогательных проводов.

Фиксация подрозетника в бетонной стене

Установка подрозетника в нишу и фиксация раствором

Чтобы подрозетник тройной плотно сидел в гнезде, используется белый алебастр. По причине быстрого схватывания материала смесь готовится небольшими порциями. Густота контролируется визуально.

Посадочную нишу для подрозетника промазывают раствором изнутри и проверяют его крепление. На плотной смеси изделие будет сидеть прочно. Если оно проваливается, добавляют еще алебастра и наносят состав повторно. После установки раствор должен просохнуть 2-3 часа. Наружный пласт материала выравнивается наждачной бумагой.

Что собой представляет устройство из 3 разъемов?Розетка независимо от количества посадочных мест в ней имеет стандартную конструкцию:

• керамическую сердцевину, на которой содержатся клеммы для нулевого и фазового проводов, иногда и для заземления;
• декоративную пластиковую коробку;
• металлические пластины, которые обжимают штыри штекера для замыкания цепи.

В двойных и тройных может быть один или несколько подрозетников – это зависит от марки прибора, его конструктивных особенностей. Пластины чаще латунные или медные, поскольку они отличаются более высокой проводимостью и прочностью, чем другие металлы. При этом важен способ крепления проводов, сила их фиксации в клеммах. Чаще всего это отверстия в металлических пластинках, снабжённые для фиксации шурупом.

Необходимо сильно затягивать крепёж, чтобы не нагревались плохие контакты и не искрили

Это условие важно для безопасности, поскольку такие розетки с люфтом проводов в клеммах часто становятся причиной пожара. По принципиальной схеме установки тройной розетки с двойными аналогами есть небольшие различия

Необходимо подводить в определённом порядке фазные и нулевые проводники к попарно расположенным клеммам. Если порядок расположения на левой или правой клеммах фазного и нулевого проводов роли никакой не играет, то очерёдность подключения каждого последующего гнезда уже определено и должно выполняться так, чтобы не возникало короткого замыкания. СоветСреди нескольких конфигураций тройных приборов популярны ленточные, в которых гнёзда расположены на одной линии, или в форме треугольника, где посадочные места располагаются более компактно в вершинах треугольника. Принципиального различия в их работе нет, всё зависит от предпочтений и потребностей хозяев.
