Выбор трехполюсного автоматического выключателя по серии и техническим параметрам

Маркировка обычных автоматов

Для нанесения параметров прибора используется краска устойчивая к внешним воздействиям. Все данные наносятся на лицевую сторону и могут быть прочитаны даже при установке автомата в распределительном щите. Несмотря на различие в производителях, маркировка автоматических выключателей, отличающихся между собой, имеет много общего. На примере рисунков можно наглядно убедиться в идентичности основных символов.

Под № 1 обозначены марки или производители автомата. Далее, № 2 указывает на линейку автоматических выключателей. Каждый производитель выпускает разные серийные изделия, имеющие собственные технические характеристики и соответствующую стоимость. Они могут отличаться наличием дополнительных клемм для подключения дополнительных проводов, максимальным током короткого замыкания и другими параметрами. Следующий № 3 обозначает номинал автомата и его времятоковую характеристику, обозначаемую символами В, С и D. Эти буквы стоят первыми, после них идут цифры, соответствующие номиналу автомата. Эта величина означает максимальный ток, протекающий через прибор в течение длительного времени, и не вызывающий его срабатывание. Наибольшее распространение получили автоматы с маркировкой С, которые считаются универсальными.

Далее идет № 4, отображающий сети, наиболее подходящие для конкретного устройства. В этих случаях маркировка автоматов будет выглядеть как «230/400В» или «230/400V~». Соответственно, 230В означает возможность эксплуатации в однофазных сетях, а 400В – в трехфазных. То есть, эти устройства могут быть установлены не только в однофазные распределительные щиты, но и в трехфазные, к которым в дальнейшем будут подключаться однофазные потребители.

Ниже располагается символ № 5, обозначаемый цифрами 4500, 6000 или 10000 и соответствующий предельным значениям токов отключения во время короткого замыкания, после чего устройство сможет работать и далее в обычном режиме.

На следующий параметр указывает цифра 6. Данный символ соответствует классам ограничения токов и обозначается как 1,2,3. Каждый ток короткого замыкания набирает максимальное значение за определенный промежуток времени. Поэтому обесточивание аварийного участка нужно выполнить еще быстрее, во избежание повреждений изоляции и других негативных последствий. Таким образом, автомат с ограничением тока не допускает, чтобы ток короткого замыкания дошел до своего максимального значения и выполняет быстрое отключение. Класс 2 ограничивает время короткого замыкания в пределах ½ полупериода, а класс 3 – в 1/3 полупериода.

На корпусах автоматических выключателей в некоторых случаях наносится артикул устройства (№ 7) в виде цифровой и буквенной комбинации, который присваивается производителем. Такая маркировка значительно облегчает поиск в каталогах того или иного устройства. На корпусах некоторых моделей наносится схема (№ 8). На ней отображается информация, касающаяся в основном подключения входящих проводов.

У некоторых автоматов с 2 или 4 полюсами на корпусе имеется символ N, обозначающий винтовую клемму, предназначенную для подключения только нулевого проводника. Зная, как расшифровывается каждая надпись, можно легко выбрать наиболее подходящую модель автоматического выключателя.

Характеристики автомата

По сути это утроенный вариант однополюсного прибора для электрической цепи с тремя фазами. Особенность конструкции заключается в наличии защитных функций на каждом отдельно взятом полюсе. Основные характеристики – допустимый ток короткого замыкания, при котором выключатель срабатывает, и скорость отсечки.

Для отключения предусмотрено два механизма – электромагнитный и тепловой. При коротком замыкании электромагнит размыкает цепь. Тепловой срабатывает при продолжительной, превышающей номинальную, нагрузке. Также прибор является коммутационным аппаратом. При необходимости автомат можно использовать, чтобы включить или отключить ток.

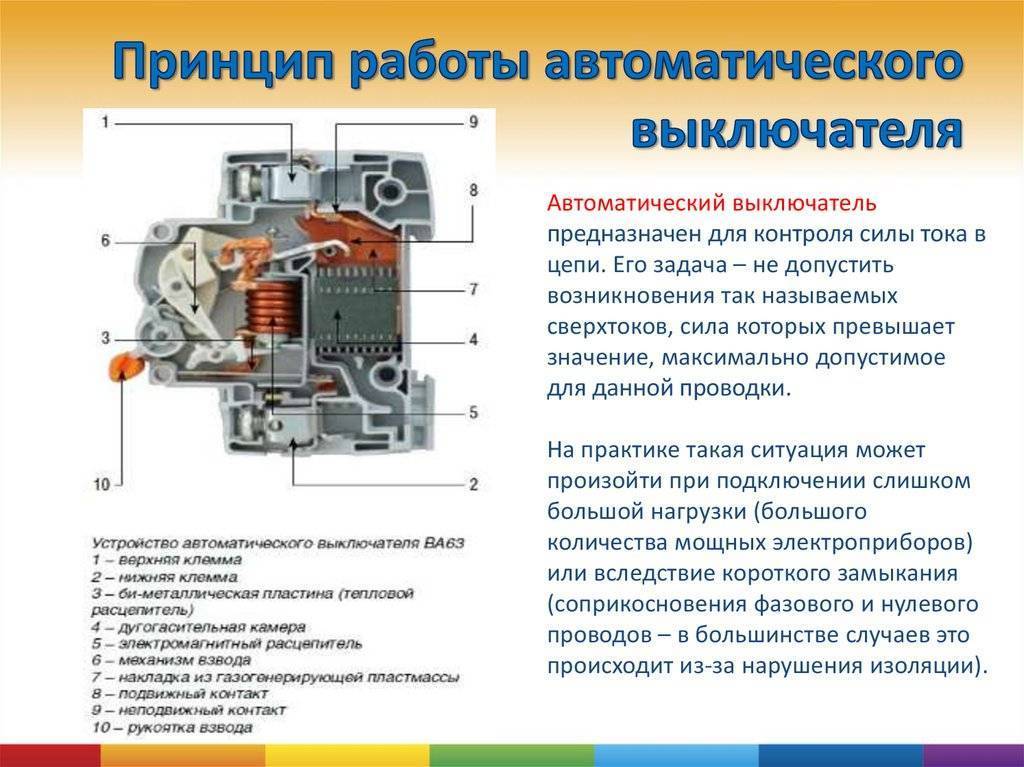

По конструкции устройство имеет следующие элементы:

• механизм управления;
• силовые контакты;
• узел гашения электрической дуги;
• расцепитель;
• клеммы полюсов для подключения проводов.

Функциональные узлы располагаются в корпусе. В крышке прибора находятся свободные контакты. Кинематическим способом они связываются с траверсой главных контактов. Сам корпус и крышка выполнен из пластмассы или текстолита. Материал не пропускает электрический ток.

Обзор автоматических выключателей

Автомат подключается между источником тока и электропроводкой, которую следует защищать. Автоматический выключатель трехполюсный состоит из трех контактных пар, где каждая соединена последовательно с тепловым и электромагнитным расцепителями. Автомат отключает только фазы, не разрывая нейтрали, которая не подключается к нему. Если есть необходимость отключения нулевого провода, применяются четырехполюсные модели. Обычно их применяют на главных вводах.

В квартирах и частных домах применяются автоматы класса С для умеренных нагрузок. Сила тока подбирается по мощности подключенных приборов, где пороговое значение составляет двукратный номинал, чтобы исключить ложные срабатывания.

Распространена продукция фирм IEK, EKF, ДЭК, ИНТЭС и “Контактор”. Отечественные изделия обладают достаточной надежностью и приемлемыми ценами. Широко применяются автоматы на 16 А и 25 А. Импортные стоят дороже, но известные компании производят высококачественные и надежные моделями. На трехполюсный цена у известных компаний может сильно отличаться, но она вполне соответствует качеству.

Защитный прибор с трехфазным током применяется на вводе в дом и для питания профессиональных станков с напряжением 380 В, например, выключатель автоматический трехполюсный 100А.

Этой мощности должен соответствовать счетчик, если он стоит после выключателя. Обычно она составляет не более 63 А. Более мощный автоматический выключатель трехполюсный применяется в промышленности.

Из отзывов и советов опытных электриков следует, что автоматы с завышенными номиналами ни в коем случае нельзя применять. Это грозит пожаром или выходом из строя приборов.

Четырехжильный провод с тремя фазами и рабочим нулем подводится к жилым домам. В них редко применяется оборудование, рассчитанное на 380 В. Фазы в разделяются. При этом получается 3 отдельные линии с напряжением 220 В.

Преимуществом многополюсных автоматов является возможность контроля одновременно нескольких линий. Установив выключатель автоматический трехполюсный 25А на три прибора соответствующей мощности, можно вести контроль по каждой отдельной линии. При возникновении короткого замыкания на одной из них отключатся сразу все. Обычно на каждую линию устанавливаются дополнительно однофазные выключатели. При выходе одного из них из строя сработает трехфазный, что повышает надежность системы.

Расчет автомата по мощности 380

Расчеты для кабелей выполняются уже на этапе проектирования. Сначала рассчитывается сила тока в цепях, на основании которой выбираются автоматы защиты, сечения проводов и кабелей. Особое значение имеет определение размеров автоматического выключателя 380 для защиты от перегрузки и короткого замыкания. Слишком высокий номинал может привести к выходу устройства из строя, так как оно не успеет сработать. Низкий номинал автомата приведет к срабатыванию защиты даже при небольших перегрузках в периоды пиковой нагрузки.

Согласно закону Ома, ток (I) прямо пропорционален напряжению (U) и обратно пропорционален сопротивлению (R). Мощность (P) рассчитывается путем умножения тока на напряжение. Таким образом, для части цепи получается следующая формула, по которой рассчитывается ток: I = P/U.

В реальных условиях к этой формуле добавляется еще один элемент, и при расчете однофазной сети получается следующая форма: I = P/(U x cos φ).

Трехфазная сеть рассчитывается несколько иначе. Здесь используется следующая формула: I = P/(1,73 x U x cos φ), где напряжение U — условно 380 вольт, cos φ — коэффициент мощности, с которым связаны активная и неактивная составляющие сопротивления нагрузки.

Современные источники питания имеют пренебрежимо малую активную составляющую, поэтому cos φ принимается равным 0,95. Это не относится к трансформаторам и мощным двигателям с высоким индуктивным сопротивлением. Сети, к которым могут быть подключены такие устройства, должны быть рассчитаны с коэффициентом cos φ, равным 0,8. В остальных случаях должен применяться стандартный метод с последующим применением дополнительного коэффициента 1,19, полученного из соотношения 0,95/0,8.

Используя в формулах известные параметры напряжения 220 В и 380 В и коэффициент мощности 0,95, ток для однофазной сети составляет — I = P/209, а для трехфазной сети — I = P/624. Таким образом, при одинаковой нагрузке ток в трехфазной сети в три раза меньше. Это объясняется наличием трех проводников с отдельными фазами, каждая из которых равномерно распределяется на общую нагрузку. Напряжение между каждой фазой и рабочей нулевой точкой составляет 220 вольт, поэтому привычная формула может выглядеть следующим образом: I = P/(3 x 220 x cos φ

Номинальный ток и времятоковая характеристика

Далее следует одна из главных надписей — номинальный ток автомата. Например С25 или С16.

Первая буква обозначает времятоковую характеристику «С». Цифра после буквы — значение номинального тока.

Самые распространенные характеристики — «B, C, D, Z, K». Они определяют время отключения, в зависимости от тока короткого замыкания, проходящего через автомат. Если коротко, то:

B
автомат отключится «условно мгновенно» при токе КЗ в 3-5 раз больше номинала

В основном их ставят в цепях освещения.

C
при токе КЗ в 5-10 раз больше номинала

Универсальное применение в сетях со смешанной нагрузкой.

D
в 10-20 раз больше Iном

Используются для подключения электродвигателей.

Z
в 2-3 раза

Актуально в схемах с электронными устройствами.

K
в 8-12 раз

Подходит только для оборудования с индуктивной нагрузкой.

Все подобные устройства имеют тепловую и электромагнитную защиту. Хотя тепловая иногда может и не ставится. Но об это чуть позже.

Электромагнитная — в диапазоне вышеприведенных параметров в зависимости от типа характеристики.

Обратите внимание, что при значении С25, автомат не отключит нагрузку в 26 Ампер. Это случится только при величине тока в 1,13 раз большую от 25А

Да и то, через довольно длительный промежуток времени (более 1 часа).

Есть такое понятие как:

ток срабатывания – 1,45*Iном

Автомат гарантировано сработает в течение часа.

ток не срабатывания – 1,13*Iном

Автомат не должен сработать в течение часа, а только по истечении этого времени.

Еще не забывайте, что значение номинального тока на корпусе указано для окружающей температуры в +30С. Если вы поставите аппарат в бане или на фасаде дома, прямо под лучами солнца, то 16 Амперный автомат, знойным летним деньком может сработать при токе, даже меньше номинального!

Как наклеить маркировку

Делать это лучше в теплом помещении и с чистыми руками. ( Ваш К. О.

Если все рейки щита расположены на уровне глаз, наклеивают под автоматами. На некоторых щитах, например MiniPragma от Schneider Electric, под нижней рейкой места нет и наклеить можно сверху.

Маркировка на бумажном основании имеет на подложке вертикальные надрезы через каждые 3см. Полоску с маркировкой необходимо перевернуть этими надрезами к себе, немного согнуть в месте надреза и отклеить основу.

Перед приклеиванием нужно прицелится чтобы полоска легла параллельно отверстию и маркировка начиналась там где нужно.

Прозрачная пленка захочет увековечить отпечатки пальцев на клейком основании поэтому мойте руки. Хороших результатов я добивался при малом угле наклона наклейки к поверхности. Сперва ногтем или чем-то тонким/плоским нужно отделить первые 1-2 см полосы пленки от подложки и наклеить чтобы зафиксировать на пластроне. Всю наклейку отделять не нужно. Затем разглаживая наклеенное чтобы не допускать пузырей воздуха, второй рукой нужно направлять наклейку вдоль намеченной траектории одновременно отделяя ее от подложки. Пленку нельзя растягивать. При разглаживании лучше воспользоваться салфеткой или чем-то мягким чтобы не содрать краску.

Если не получилось маркировку ровно наклеить с первого раза, выручит запасной комплект.

{SOURCE}

Определяемся с номиналом

Выбор автоматического выключателя. ВТХ.

Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.

Время токовые характеристики автоматических выключателей B C D.

Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:

1. B — от 3 до 5 ×In;
2. C — от 5 до 10 ×In;
3. D — от 10 до 20 ×In.

In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:

1. Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
2. Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
3. Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.

Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.

Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.

Селективность автоматических выключателей.

Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

1. Выбор номинального тока автоматического выключателя;
2. выбор характеристики автоматического выключателя;

Характеристики автоматических выключателей.

Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.

Выбор автоматического выключателя. Полюсы автоматов.

Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:

Для сети 230 В:

1. Однополюсные;
2. двухполюсные.

Для сети 400 В (380В):

1. Трёхполюсные;
2. четырёхполюсные.

Выбор автоматических выключателей по количеству полюсов.

С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.

Выбор автоматического выключателя. Производители автоматов.

Выбор автоматического выключателя по производителю.

Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:

1. ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
2. Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
3. Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.

А вот автоматические выключатели среднего ценового сегмента:

1. Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
2. Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.

В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.

• Мы в TELEGRAM;
• Мы в Instagram;
• Мы на YouTube;

Разновидности защитных устройств

Критерии выбора

Как ранее уже было отмечено, важно провести правильный выбор выключателя. Это связано с тем, что при неправильном выборе он может либо не сработать в нужный момент, или постоянно срабатывать от перегрузки

Также, есть вероятность его выхода из строя.

Провести выбор автоматического выключателя можно по следующим показателям:

1. Количество полюсов
   . Важным показателем можно назвать то, сколько есть полюсов. Их количество зависит от того, к какому типу сети проводится подключение. Одно- и двухполюсные варианты исполнения применяются исключительно в однофазной сети. Трех- и четырехполюсные нужно использовать в трехфазной сети. Част,о проводится их подключение к системе с заземлением нейтрали. Для бытового использования подойдут и автоматы с 1 или 2 полюсами.
2. Номинальное напряжение
   автомата.
   Он определяет то, на какое напряжение рассчитано рассматриваемое оборудование. В независимости от того, в каком месте установлен автомат и для каких задач его устанавливают, следует учитывать, что минимальное напряжение автомата должно быть равным или больше напряжения сети.
3. Максимальный рабочий ток
   . Еще важным показателем, который стоит учитывать, можно назвать максимальный ток. Выбор по нему проводится с учетом следующего нюанса: номинальный показатель должен быть больше максимальному значению силы тока, который может проходить по одному из защищенных участков сети на протяжении длительного или короткого промежутка времени. Для того, чтобы определить величину максимального тока, который может возникнуть в сети, следует провести расчет максимальной мощности. Для этого, проводится суммирование всех показателей мощности приборов, которые подключаются к участку. Согласно принятым расчетам, при сети 220 В, нагрузка 1 кВт определяет максимальную силу тока 5 А. В трехфазной сети с напряжением 380 В при той же нагрузке, мощность составляет 3 А. С помощью этих данных можно провести приблизительный расчет того, какой максимальный ток может возникнуть в цепи.
4. Отключающая способность
   – еще один параметр, по которому проводится выбор. Для того, чтобы провести выбор по данному показателю, стоит провести расчет номинального тока. Автомат должен быть способен отключить подачу электроэнергии, значение силы которой превысит показатель силы короткого замыкания в точке установленного прибора.

Вышеприведенные критерии выбора касаются бытовых вариантов исполнения.

Для промышленных дополнительно проводят расчет нижеприведенных данных:

1. Термическую стойкость.

2. Электродинамическую стойкость.

Данные расчеты проводятся по причине того, что сильная нагрузка при длительном воздействии могут привести к нагреву элементов автомата. Чаще всего, проводят производство выключателей с номинальными значениями тока: от 4 до 100 или 160 А. Бытовые выключатели производят с номиналом от 16 до 25 А и возможность отключения электричества со значением силы до 3 кА.

Виды автоматов

Классификация автоматических выключателей происходит по следующим параметрам:

• количество полюсов;
• номинальный и предельный токи;
• применяемый тип электромагнитного расцепителя;
• максимальная мощность отключаемой способности.

Рассмотрим по порядку.

Количество полюсов

Количество полюсов — такое количество фаз, которое способен защищать автомат. По количеству полюсов автоматы могут быть:

1. Однополюсные. Обеспечивается защита одного выходящего провода, одной фазы.
2. Двухполюсные. Как правило, это два совмещенных однополюсных автомата с одной общей ручкой управления. В ситуации, когда ток одного из автоматов превышает разрешенную нагрузку происходит отключение обоих устройств. Используются двухполюсные автоматы для полного отключения нагрузки (одна фаза), отключая рабочую фазу и рабочий нуль.
3. Трехполюсные. Используются с трехфазными цепями, при превышении нагрузки происходит отключение трех фаз одновременно. Такие автоматы так же имеют один общий размыкатель цепи.
4. Четырехполюсные. Аналогичны двухполюсным, но предназначены для работы с трехфазными цепями. При превышении нагрузки происходит размыкание трех фаз и рабочего нуля одновременно.

Номинальный и предельный токи

Тут все просто — такая сила тока, при которой автомат будет размыкать цепь. При номинальном токе и даже немного больше заявленного будет осуществляться работа, однако только при превышении предельного тока на 10–15% произойдет отключение. Обусловлено это тем, что достаточно часто стартовые токи превышают предельно возможные токи на небольшой промежуток времени, поэтому в автомате есть определенный запас времени, по истечению которого произойдет размыкание цепи.

Тип электромагнитного расцепителя

Эта деталь автомата, которая позволяет размыкать цепь при коротком замыкании, а так же в случае повышения тока (перегрузки) на определенное количество раз. Расцепители разделяются на несколько категорий, рассмотрим самые популярные:

• B — размыкание при превышении номинального тока в 3–5 раз;
• C — при превышении в 5–10 раз;
• D — при превышении в 10–20 раз.

Максимальная мощность отключаемой способности. Такое значение тока короткого замыкания (определяется в тысячах ампер), при котором автомат останется рабочим после размыкания цепи из-за короткого замыкания.

Подбор оптимального сечения кабеля

Каждый кабель, как и автомат, имеет определенный разрешенный ток нагрузки. В зависимости от сечения и материала кабеля варьируется и ток нагрузки. Для выбора автомата по сечению кабеля следует использовать таблицу.

Необходимо заметить, что допускается выбирать кабель с небольшим запасом, но никак не пакетный выключатель! Автомат должен соответствовать планируемой нагрузке! В соответствии с правилами устройств электроустановок 3.1.4 — токи уставок автоматов следует выбирать такие, которые будут меньше расчетных токов выбираемых зон.

Рассмотрим на примере, на определенном участке электропроводка проложена кабелем сечением 2.5 мм квадратных, а нагрузка составляет 12 кВт, в данном случае при монтаже автомата (по минимальному току) на 50 А произойдет возгорание проводки, так как провод с данным сечением рассчитан на разрешенный ток в 27 А, а через него проходит значительно больше. В данном случае разрыва цепи не происходит, так как автомат адаптирован под данные токи, а провод — нет, автоматика отключит автомат только в случае короткого замыкания.

Пренебрежение данным правилом грозит серьезными последствиями!

Именно благодаря такому принципу проводка никогда не перегреется и, следовательно, не произойдет возгорания.

Дорогие или дешевые?

В магазинах и на рынках есть две ценовые категории защитных автоматов. Одна часть выпускается известными брендами и имеет очень солидный ценник. Это такие Schneider Electric (Шнайдер Электрик), ABB, LeGrand и другие. Эти марки давно на рынке, имеют европейские корни и устоявшуюся репутацию. Качество продукции у них всегда на высоте, так что те, кто не любит рисковать и может себе позволить потратить на сборку электрощитка солидные деньги, предпочитают закупаться продукцией этих производителей.

Выбор производителя автомата защиты

Чего не стоит делать, так это покупать изделия неизвестных производителей. Даже если цена у них очень привлекательная и продавец вам очень их нахваливает.

Есть и при покупке известных брендов подводные камни: слишком много развелось подделок. Причем продают их практически по той же цене, что и оригинал и по внешним признакам отличить их очень сложно. Единственное, на что можно ориентироваться — это меньший вес. В подделках меньше металла, могут отсутствовать какие-то элементы. За счет этого и вес меньше. Еще могут быть погрешности в нанесении надписей, иногда используются краски других оттенков. Чтобы все это заметить, надо предварительно хорошо изучить все нюансы оригиналов на официальных сайтах, а еще лучше подержать их в руках.

Отличие защитных характеристик C, B и D автоматических выключателей, области применения автоматов

Поставляем автоматические выключатели ВА47‑29 с номинальными токами от 0,5 до 63 ампер с защитными характеристиками B, C или D.

Введение

Модульные автоматические выключатели применяют:

• для защиты сетей:
  • от коротких замыканий – для этого встроен электромагнитный расцепитель;
  • от перегрузок – для этого встроен тепловой расцепитель;
• для ручного включение и отключения питания – для этого есть привод (рукоятка).

Тепловой и электромагнитный расцепитель установлен в каждом полюсе автомата и вместе их называют комбинированным расцепителем.Характеристика C, B или D определяет силу тока короткого замыкания, при которой произойдёт мгновенное защитное срабатывание, а следовательно, места применения автомата с конкретной характеристикой. Срабатывание вызывает электромагнитный расцепитель.Слева фотография модульных выключателей ВМ63 с разбором надписей («что есть что»).

Отличия автоматических выключателей с характеристиками B, C и D

Тип защитной характеристики	Мгновенное отключениепри коротком замыканиииз диапазона	Предпочтительное применениеавтоматического выключателя	Нагрузки
B	(3-5)·In	защита: — длинных кабелей; — сетей с электро-нагревательными приборами (плитой, бойлером); — маломощных сетей: сигнализации; измерения; управления.	резистивные
C	(5-10)·In	защита: — освещения; — розеток; — бытовых электрических приборов.	резистивные,индуктивные с низкимпусковым током
D	(10-50)·In	защита: — электрических двигателей (стиральных машин, водяных насосов); — низковольтных трансформаторов; — ламп-разрядников.	индуктивные с высокимпусковым током

Значения изъяты из таблицы 2 на странице 11 стандарта на модульные автоматические выключатели ГОСТ 50345‑99 (ссылка внизу). где In – номинальный ток автоматического выключателя.Примеры:

1. Автомат на номинальный ток In = 6 ампер с характеристикой B: не сработает* при коротком замыкании 18 ампер (3·In), но мгновенно отключится при коротком замыкании 30 ампер (5·In) и выше.
2. Автомат на номинальный ток In = 16 ампер с характеристикой C: не сработает* при коротком замыкании 80 ампер (5·In), но мгновенно отключится при коротком замыкании 160 ампер (10·In) и выше.
3. Автомат на номинальный ток In = 50 ампер с характеристикой D: не сработает* при коротком замыкании 500 ампер (10·In), но мгновенно отключится при коротком замыкании 2500 ампер (50·In) и выше.

*Под словами «не сработает» понимаем не сработает под воздействием электромагнитного расцепителя мгновенного действия. Но есть тепловой расцепитель, который нагреется в течение нескольких секунд и отключит сеть.

При этом стандарт не указывает как будет вести себя выключатель в самом диапазоне (заложена погрешность). Испытания проводят только в граничных положениях (согласно таблице 6 на странице 19 стандарта ГОСТ 50345‑99):

• нижняя граница (3, 5 и 10 от In соответственно) – отключения не происходит в течение 0,1 секунды;
• верхняя граница (5, 10 и 50 от In соответственно) – происходит защитное срабатывание в течение 0,1 секунды.

Характеристика B автоматического выключателя

Выключатели с характеристикой В применяют для протекции:

• протяжённых кабельных линий;
• цепей с нагревательным элементом (ТЭНом, электрической печью, бойлером);
• вторичных цепей или сетей с большим сопротивлением и низким током (из-за чего токи короткого замыкания низкого уровня):
  • сигнализации;
  • управления;
  • измерения.

Характеристика C автоматического выключателя

Автоматы с характеристикой С применяют повсеместно: в бытовых и офисных помещениях, на промышленных объектах.С помощью них защищают:

• квартирные и офисные розетки;
• освещение на кухне, в спальнях; в ванной, в кабинете, на рабочем месте;
• отдельных потребителей (без мощных двигателей).

Характеристика D автоматического выключателя

Выключатели с характеристикой Д применяют для защиты низковольтных трансформаторов, электрических двигателей или устройств с ними:

• стиральных машин;
• посудомоечных машин;
• насосов для забора питьевой воды;
• сварочных аппаратов.

Почему подходят только автоматы с характеристикой D?В момент запуска электродвигателя появляются пусковые токи, которые больше номинального (рабочего) в 5‑7 раз. После разгона потребляемый ток равен номинальному. Если установить выключатель с характеристикой С (отключение короткого замыкания в диапазоне 5‑10 значений номинального тока), он «спутает» пусковой ток с коротким замыканием и отключит сеть. Чтобы не происходило ложных срабатываний применяют выключатели с защитной характеристикой D.

Вывод

Ручка рубильника, торчащая из распределительного щита, стала определенным атрибутом старых электрических распределительных сетей. Но в последнее время рубильники используются все реже. Ведь главное их преимущество – цена, в последнее время имеет все меньшее значение.

Автоматы более функциональны, безопасны, менее громоздки и удобны в эксплуатации, поэтому они медленно, но уверенно отвоевывают у рубильников места в распределительных щитах. Ведь везде вместо рубильника можно поставить автомат, а вот рубильник вместо автомата поставить удаётся далеко не всегда.
