Сбор, оформление и согласование документов
Перечень документов, наличие которых является обязательным при покупке котельного оборудования:
- Технический паспорт на русском языке с приложенным гарантийным талоном.
- Инструкция по эксплуатации на русском языке.
- Сертификат соответствия техническим регламентам и стандартам ГОСТ Р.
- Санитарно-гигиенический сертификат (для котельного оборудования обеспечивающего ГВС).
Для подключения к распределительному газопроводу оформляется «договор о подключении» с владельцем этой сети – местной газораспределительной организацией (ГРО).
Для этого в нормативных актах предлагается следующий алгоритм:
- Запрос на выдачу технических условий (ТУ) на подключение.
- Выдача ТУ от ГРО.
- Заявка в ГРО на подключение.
- Выдача заявителю для рассмотрения проекта договора о подключении.
- Подписание договора о подключении.
Для получения ТУ, в запросе нужно будет указать и предоставить:
- Ф.И.О. заявителя, почтовый адрес.
- Величину планируемого расхода газа в час (максимального).
- Копии документов, устанавливающих право собственности на недвижимость (участок и дом).
- План расположения территории участка с привязкой к общему плану застройки.
- Расчет значения максимального часового расхода газа (при планируемом максимальном расходе более 4 кубометров газа в час).
Срок предоставления ТУ – не позднее 14 календарных дней с момента получения запроса.
Если максимальный расход газа в час менее 300 кубических метров (что реально для бытового газового оборудования), то процедура упрощается. Сразу подается заявка на подключение. ГРО выдает в одном пакете ТУ и проект договора о подключении.
Перечень предоставляемых сведений и документов, при подаче заявки на подключение, аналогичен перечню для подачи заявки на получение ТУ. Срок предоставления проекта договора (и что важно, технических условий) в этом случае – не позже 30 календарных дней со дня получения заявки
За этапом получения ТУ на подключение, наступает этап проектных работ. Главным документов на этом этапе является договор подряда.
Газовое оборудование и его установка являются объектом пристального внимания надзорных организаций, поэтому проектирование лучше доверить специалистам. Нормативные документы указывают, что проектная организация должна иметь свидетельство о допуске к проектированию систем газоснабжения, выданное ей саморегулируемой организацией (СРО), членом которой она является.
Документы, необходимые для заключения договора подряда на проектирование:
- ТУ на подключение;
- копии правоустанавливающих документов на участок и дом;
- топографический план участка (1:500) со всеми инженерными коммуникациями;
- технический паспорт на дом;
- документы на оборудование по пункту 1;
- информация о существующих вентиляционных и дымовых трубах и каналах;
- план, с указанием точного расположения теплогенератора (планируемого или уже установленного);
Для уменьшения «головной боли» обязательно нужно внести в договор подряда на проектирование требования к проектной организации:
- О сопровождении проекта при проведении всех согласований и экспертиз.
- Об авторском надзоре при ведении строительства.
После того, как проект прошел все согласования и экспертизы, начинаются строительно-монтажные работы (СМР), которые тоже проводятся на основании договора подряда.
Для сокращения времени и экономии средств, желательно, чтобы эти работы проводила та же организация, которая делала проект. Но в любом случае, наличие у организации допуска от СРО обязательно.
До начала работ, необходимо получить акт о проверке состояния существующих вентиляционных и дымовых труб и каналов от пожарной инспекции.
Для заключения договора подряда на СМР, нужно предоставить:
- правоустанавливающие документы на участок и дом;
- согласованную проектную документацию;
- документы на устанавливаемое газовое оборудование, в том числе на счетчик газа;
- документы на оборудование по пункту 1;
- акт о проверке состояния существующих вентиляционных и дымовых труб и каналов;
После выполнения СМР, оформляются заключительные исполнительно-технические документы:
- заявление в ГРО о готовности к проверке выполнения ТУ;
- договор о сервисном обслуживании котла;
- акт приемки газопровода (подписывают: заказчик, исполнитель, представитель ГРО);
- акт о разграничении ответственности между ГРО и владельцем земельного участка;
- договор о поставке газа, техническом обслуживании оборудования и газопровода (исполнитель – ГРО);
Врезка осуществляется только после подписания акта о приемке газопровода. Пуск газа происходит специально оговоренную дату. Факт пуска газа оформляется актом о подключении.
Тушение пожаров в котельных
на севере
Пожар в газовой котельной на вахте — причина несоблюдение пожарной безопасности
Приступать к ликвидации возгорания необходимо с первых секунд его обнаружения. При увеличении площади горения свыше 2-х кв.м. рекомендуется немедленно эвакуироваться и вызвать пожарную охрану. Средства пожаротушения в газовой котельной рекомендуется размещать внутри помещения и снаружи. Допускается использовать пенный или порошковый огнетушители.
Если видимых признаков пожара нет, но присутствует запах газа, следует открыть окна и двери, запустить принудительную вентиляцию. Принять попытки к поиску причины утечки. Если нет возможности самостоятельно устранить проблему, рекомендуется позвонить специалистам по телефону «04». Затем немедленно эвакуировать весь персонал с территории организации, прилегающей к газовой котельной. Место утечки газа рекомендуется ликвидировать с помощью замазывания глиной или набрасывания мокрой плотной ткани.
Если в здании установлена автоматика пожаротушения, то ее следует круглосуточно содержать в исправном состоянии.
Установка газового котла в объединенных кухнях
В современном строительстве активно практикуется обустройство квартир-студий или планировок, при которых гостиная и кухня объединяются в одно большое пространство. Конечно, у такого решения есть масса достоинств – например, появляется большая часть свободного пространства, отлично подходящего для реализации всевозможных дизайнерских идей.
Проблема в том, что газовыми службами подобные планировки расцениваются как жилые, поэтому установка любого газового оборудования в них запрещена. В студиях эту проблему решить не получится, а вот при объединении гостиной с кухней возможны варианты.
Зачем нужны легкосбрасываемые конструкции?
В Российской Федерации остро стоит вопрос со взрывами газа. Так, ежегодно в стране случаются десятки указанных происшествий. Наиболее печально известным является январь 2008 г., на протяжении которого произошло 10 взрывов, жертвами которых стали десятки россиян.
А усугубляют причину дешевые, но очень прочные современные окна, которые кратковременно выдерживают значительное избыточное давление. В результате, существенно возрастает давление на конструкцию здания. И она, зачастую, не выдерживают горизонтальных нагрузок, так как те же стены не предназначены для этого. В результате здания просто складываются как карточные домики.
Следует помнить о том, что окно в котельной должно быть предусмотрено еще на этапе создания проектной документации. Или горгаз не даст разрешения на строительство
Бороться с таким негативным явлением можно 2 способами, к которым относятся:
- усиление конструкции зданий;
- использование легкосбрасываемых конструкций.
А, поскольку, первый вариант затратный и не всегда доступный, то основным способом защиты от негативных последствий взрывов стало использование ЛСК.
Которые на российском рынке присутствуют давно, но их дороговизна не способствовала популярности. Чему решило «поспособствовать» правительство, которое сделало использование легкосбрасываемых конструкций обязательным в ряде случаев.
А о требованиях пожарной безопасности к обустройству газовых котельных, читайте в другой нашей статье.
Дымоудаление в газовой котельной в частном доме.
Помещение для установки газового котла
Объем помещения под газовый котел зависит от типа агрегата и его мощности. Все требования к котельной или другому месту, где размещается устройство, прописаны в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000.
Газовые котлы отличаются по типу камеры сгорания:
…
- агрегаты с открытой камерой сгорания (атмосферные);
- устройства с закрытой топкой (турбированные).
Для вывода продуктов сгорания из атмосферных газовых котлов потребуется установка полноценного дымохода. Такие модели берут воздух для процесса горения из помещения, в котором находятся. Поэтому данные особенности требуют устройство для газового котла отдельного помещения – котельной.
Агрегаты, оснащенные закрытой топкой, можно размещать не только в частном доме, но и в квартире многоэтажного здания. Вывод дыма и приток воздушных масс осуществляется коаксиальной трубой, которая выходит через стену. Отдельной котельной турбированные устройства не требуют. Их обычно устанавливают в кухне, ванной комнате или прихожей.
Требования к котельной
Минимальный объем помещения для установки газового котла зависит от его мощности.
| Мощность газового котла, кВт | Минимальный объем котельной, м³ |
| менее 30 | 7,5 |
| 30-60 | 13,5 |
| 60-200 | 15 |
Также котельная для размещения атмосферного газового котла должна соответствовать следующим требованиям:
- Высота потолка – 2-2,5 м.
- Ширина дверей – не меньше 0,8 м. Они должны открываться в сторону улицы.
- Дверь в котельную не должна герметично закрываться. Требуется оставить зазор между ней и полом шириной 2,5 см или сделать отверстия в полотне.
- В помещении предусматривается открывающееся окно площадью не менее 0,3×0,3 м², оснащенное форточкой. Для обеспечения качественного освещения на каждый 1 м³ объема топочной следует добавлять 0,03 м2 площади оконного проема.
- Наличие приточно-вытяжной вентиляции.
- Отделка из негорючих материалов: штукатурка, кирпич, плитка.
- Электрические выключатели освещения, установленные снаружи котельной.
Обратите внимание! Установка пожарной сигнализации в котельную не обязательное, но рекомендуемое условие. В котельной категорически запрещено хранить легкогорючие жидкости и предметы. К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ
К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ
К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ
В котельной категорически запрещено хранить легкогорючие жидкости и предметы. К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ.
…
Требования к помещению для установки турбированного агрегата
Газовые котлы с закрытой камерой сгорания мощностью до 60 кВт не требуют выделения отдельной топочной. Достаточно того, чтобы помещение, в котором устанавливают турбированный агрегат, соответствовало следующим требованиям:
- Высота потолка более 2 м.
- Объем — не менее 7,5 м³.
- Имеет естественную вентиляцию.
- Ближе чем 30 см рядом с котлом не должны находиться другие приборы и легкогорючие элементы: деревянная мебель, шторы и т.д.
- Стены выполнены из огнестойких материалов (кирпича, плит).
Компактные навесные газовые котлы размещают даже между шкафчиками в кухне, встраивают в ниши. Двухконтурные агрегаты удобнее устанавливать рядом с точкой водозабора, чтобы вода не успевала остыть до выхода потребителю.
Помимо общепринятых норм, в каждом регионе существуют также свои требования к комнате для монтажа газового агрегата
Поэтому важно узнать не только, какой объем помещения нужен для установки газового котла, а и все нюансы размещения, действующие в данном городе
Как обустраивается дымоход
И последний элемент любой газовой котельной – дымоходный канал или каналы. Дыма при сгорании газа практически нет, но бесцветные продукты сгорания очень вредны для здоровья и жизни человека, особенно невидимый глазу гарный газ, который скапливается в нижней части плохо вентилируемого помещения. Если топочная смонтирована в жилом доме, то риск отравления угарным газом возрастает многократно. Поэтому при обустройстве системы дымо- и и газоудаления, соблюдайте следующие рекомендации:
- Дымоходные трубы прокладываются таким же диаметром, что и выход дымохода в котле. Лучше, если диаметр труб будет немного больше – для сочленения патрубка котла и трубы дымохода в этом случае используют переходник;
- Если при выводе дымоходного канала наружу требуется делать повороты, то рассчитывать магистраль нужно таким образом, чтобы схема содержала не более трех поворотов;
- Верхний торец дымоходной трубы должен возвышаться над кровлей больше, чем на пять метров, и не меньше, чем на три метра от самой высокой кровельной конструкции;
- Для прокладки дымоходного канала нельзя использовать квадратные, ромбовидные или прямоугольные трубы – только металлические оцинкованные изделия круглого или овального сечения. Поастик, кирпич, асбоцемент и другие материалы использовать категорически запрещается.
Дымоходный канал
Дымоход вверху нельзя, по примеру вентиляционной трубы, защищать системами ветрозащиты или другими конструкциями, которые могут задерживать движение отработанных газов и продуктов горения газовоздушной системы. По трассе дымохода должно быть проделано ревизионное отверстие для его прочистки – оно делается в стене, на расстоянии 50-70 см от потолка.
Установка газового котла в частном доме требования
Если планируется установка газового котла в частном доме требования к помещению и самому отопительному прибору необходимо уточнить заранее. Получив общую информацию, можно убедиться в том, что предстоит собрать немало различных документов и обойти несколько инстанций. Поэтому стоит подготовиться не только теоретически и технически, но даже и психологически к этим достаточно малоприятным, но, увы, необходимым мероприятиям.
Базовая регламентирующая документация для установки котла
Первым шагом рекомендовано ознакомиться с нормативной документацией, в которой, в принципе, и изложены все правила и требования, необходимые при обустройстве автономного отопления в квартире или частном доме.
Все эти данные можно найти в СНиП (Строительные нормы и правила) 31-02-2001, «Газоснабжение загородного дома. Предъявляемые требования и правила установки газового оборудования».
Кроме этого документа, нужно просмотреть и дополнительные, содержащие информацию по обустройству котельных и правилам установки котла. Их также можно найти в среди «Строительных норм и правил»:
- СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
- СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».
- СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».
Для обустройства котельной в частном доме, следует изучить СНиП 2.04.08-87.

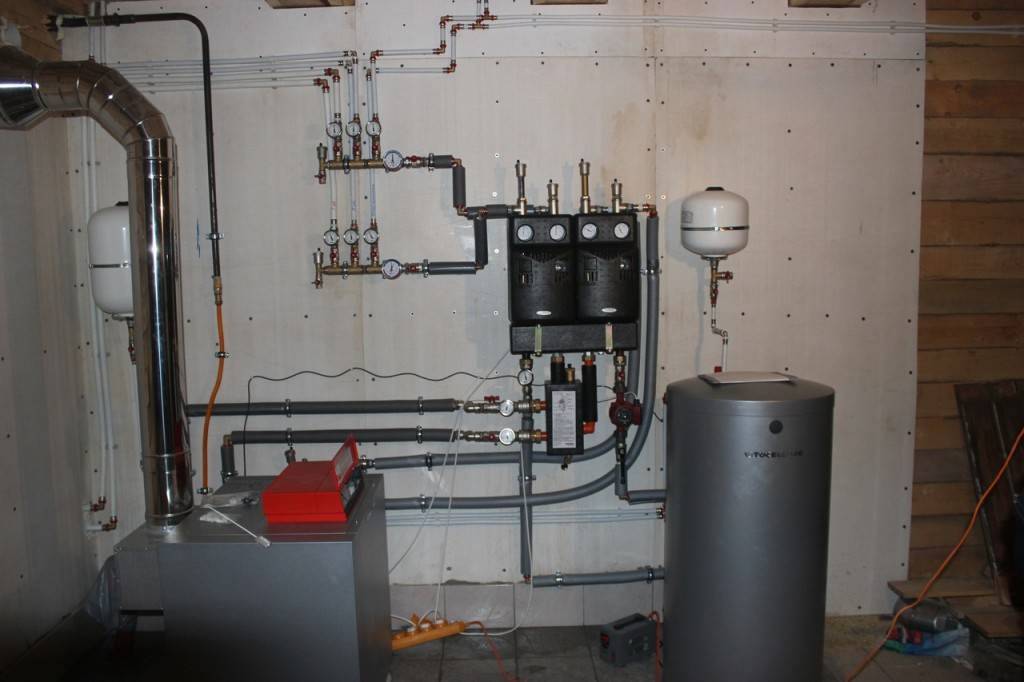

Как оборудуется котельная в частном доме?
В собственном доме под отопительное оборудование обычно выделяется отдельное помещение. Каким требованиям должна отвечать котельная – подробная информация об этом изложена в отдельной публикации нашего портала.
Согласование установки газового котла
Для того чтобы установить газовый котел в частном доме или квартире, мало будет изучить документы СНиП. Для начала необходимо получить технические условия, которые станут основанием для организации дальнейших работ по подключению оборудования к газовым магистралям.
Для этого хозяином жилья полается заявление в местную службу газоснабжения, в котором указывается предполагаемый расход газа, необходимый для использования в конкретном строении для отопления и для других нужд. Этот параметр рассчитывается ориентировочно на базе нормативов СНиП 31-02, п. 9.1.3, в котором приведены среднесуточные показатели объема газа для одноквартирного дома:
— газовая плита (приготовление пищи) – 0,5 м³/сутки;
— горячее водоснабжение, то есть использование проточного газового водонагревателя (колонки) — 0,5 м³/сутки;
— отопление с помощью бытового газового агрегата с подключенным водяным контуром (для средней полосы России) — от 7 до 12 м³/сутки.
В местной организации, контролирующей газоснабжение и установку котельного оборудования, запрос рассматривается специалистами. Для заявителя составляется документ с техническими условиями или с мотивированным отказом. Процесс рассмотрения может занять от одной недели до месяца, в зависимости от оперативности работы данной контролирующей службы.
Если запрос будет удовлетворен, то на руки выдаются технические условия, которые должны быть полностью реализованы при монтаже газового оборудования. Этот документ одновременно будет являться разрешением на проведения соответствующих работ.
Необходимо твердо знать, что установка газового оборудования без получения технических условий является незаконной. К тому же несогласованный самостоятельный монтаж котла — весьма небезопасен, особенно в тех случаях, когда подобные работы будут проводиться в многоэтажном доме. Печальных примеров тому, увы, сколько угодно.
Разработка проекта установки
Когда технические условия будут получены, можно переходить к составлению проекта установки.
Проект разрабатывается с учетом всех требований, указанных в технических условиях. Сюда же входит схема прокладки газовых коммуникаций: для частного дома – по участку до входа в жилое строение с указанием этой точки в чертеже, а для квартиры — от входа в нее трубы газоснабжения до точки подключения к отопительному котлу автономной системы.
Требования к котельной под твердотопливный котел
Защита от замерзания
Одно из важных правил эксплуатации систем отопления — обеспечение минимально допустимой температуры теплоносителя. Если в систему залита вода, то при низких температурах происходит замерзание, трубы и радиаторы приходят в негодность. В современных моделях эта проблема решена — пользователь избавлен от необходимости следить за теплоносителем.
Так, например, в котлах южнокорейского производителя Navien предусмотрена надежная защита от замерзания. «Навьен» дешевле европейских аналогов, но эти котлы имеют все необходимые функции защиты, что существенно упрощает использование.
При понижении температуры теплоносителя ниже 10°C автоматически запускается циркуляционный насос. Если теплоноситель остывает до 6°C, автоматически включается горелка, прогревая теплоноситель до 21°C.
Общие сведения и где лучше установить газовый котел
Человек по своей сути очень теплокровное создание и проживание в холоде ему противопоказано. Поэтому жилое помещение всегда должно быть оснащено отопительным прибором. В наше время все большую популярность набирают частные дома, никаких соседей сверху или снизу, купить можно тот дом о котором давно мечтала вся семья или спроектировать и построить что-нибудь свое. Но частный дом обязывает владельца продумать много нюансов, чтобы жизнь была уютной и комфортной. Готовь сани летом, как гласит народная мудрость, поэтому о том, чем будет обогреваться дом нужно думать заранее.
Отопительных систем разработано не мало, печные, электрические, газовые. Все упирается в бюджет семьи, так как установка и тарифы за потребления весьма недешевые. Как показывает практика в большинстве случаев в частный дом устанавливают газовые котлы. Коэффициент полезного действия у этого агрегата весьма высок, а способность регулировать температуру тепла в жилом здании без дополнительных приспособлений делает его весьма экономичным среди обогревателей этой линейки. Безусловно, покупка и установка газового котла — удовольствие не из дешевых. Но учитывая, что цена на газ гораздо ниже, чем на другие энергоносители, все первоначальные вложения весьма быстро окупятся.
Просто взять и поставить его в доме не получится. Следует ознакомится с требованиями к данному виду обогрева в холодное время года. Выбор помещения для газового котла подробно описано в документах в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000. Основные требования предъявляемые к этой установке, это то, что при строительстве дома нужно выделить комнату полностью соответствующей пожароопасным и взрывоопасным классификациям.
Принцип работы газовых котлов
Газовый котел — основной нагревательный элемент системы отопления, горячего водоснабжения в доме. Существуют следующие разновидности, типы нагревательных газовых котлов:
- напольные;
- настенные;
- одноконтурные;
- двухконтурные;
- атмосферные;
- турбированные.
Каждый тип имеет отличия, но базовый принцип работы един для всех типов — посредством сгорания газа, происходит нагрев теплоносителя, циркулирующего по замкнутому системному контуру. Второе название системы — циркуляционный контур. Чаще теплоносителем выступает вода, прошедшая цикл водоподготовки. Цикл по подготовке сохраняет циркуляционные трубы в рабочем состоянии долгое время, за счет отсутствия появления накипи на стенках.
В систему циркуляции, помимо самого котла, включаются следующие устройства: циркуляционные насосы, бойлеры, запорная арматура и устройства теплообмена (радиаторы, батареи).
Нормативные документы
Сразу стоит определиться с нормативной базой. До середины 2003 года действовали нормы СНиП №2.04.08-87. С 1 июля 2003 года вступил в силу СНиП 42-01-2002. Все требования и нормы по устройству котельных в частном доме необходимо брать из этого документа.
Знать нормативы желательно, хоть проект котельной в частном доме должен быть составлен специализированной организацией. Так вы сможете определиться с возможностью и невозможностью установки того или иного отопительного оборудования а также с тем, какие работы вам предстоят, чтобы подогнать имеющиеся или строящиеся помещения к нормам. При каждом затруднении или спорном вопросе стоит сходить в проектный отдел газоснабжающей организации и поговорить с ними. Есть масса нюансов, связанных с особенностями каждого дома, которые можно решить только привязываясь к плану дома или его проекту.
Требования к помещению, где расположен газовый котел
В зависимости от мощности и типа камеры сгорания нормы помещения для установки газового котла могут отличаться.
Нормы помещения для агрегата с открытой камерой сгорания
Как уже было сказано, газовый котел с открытой топкой должен располагаться в отдельном помещении, которое оснащено и оборудовано по всем нормам. Котельная должна соответствовать следующим требованиям:
- Помещение для установки агрегата можно выделить на любом этаже частного дома, в подвале или на чердаке. Запрещается монтировать такой агрегат в ванной комнате или санузле.
- Если мощность газового котла не превышает 30 кВт, то объем котельной должен быть минимум 7,5 м³. Если производительность устройства от 31 до 60 кВт, то необходимый размер – от 13,5 м³. При мощности от 61 до 200 кВт – 15 м³.
- Высота потолка – 2-2,5 м.
- Ширина дверей – не меньше 0,8 м.
- Дверь в котельную не должна герметично закрываться. Необходимо оставить зазор между дверным полотном и полом шириной 2,5 см.
- Следует предусмотреть открывающееся окно площадью не менее 0,3×0,3 м², оснащенное форточкой. Оно обеспечивает достаточную освещенность котельной.
- Иметь вентиляционный канал.
- Электрические выключатели, размещаемые снаружи котельной.
Нормы помещения для котла с закрытой топкой
Технические нормы для установки газового котла с закрытой камерой сгорания не такие строгие. В данном устройстве вывод дымовых газов осуществляется из закрытой топки в коаксиальный дымоход, а также обеспечивается принудительный приток воздуха через ту же трубу. Поэтому газовые котлы с закрытой камерой сгорания мощностью до 60 кВт разрешается устанавливать в любом нежилом помещении, которое удовлетворяет следующим требованиям:
- высота потолка более 2 м;
- объем — не менее 8 м²;
- хорошо проветривается;
- поверхность стен выполнена из пожаробезопасных материалов.
Допускается даже встраивать турбированные агрегаты в кухонную мебель.
На что влияет количество контуров?
Газовое отопление в многоквартирном доме, если исходить из количества контуров, бывает двухконтурным и одноконтурным. В чём состоит разница? Одноконтурные выполняют только одну задачу – прогревают рабочую жидкость в отопительных системах. Для увеличения температуры воды, применяемой в хозяйственных целях, приходится дополнительно монтировать емкостной водонагреватель. Тип нагрева – косвенный.
Двухконтурные котлы нормально справляются и с обогревом помещений, и воды. Прогрев контура до нужной температуры производится в тепловом обменнике проточного типа. Альтернатива – емкостной водонагреватель.
