Подготовка проекта
Устройство подобной системы обогрева своими руками по силам любому человеку с минимальными инженерными познаниями. Но, прежде всего, необходимо произвести правильный расчет. И здесь на помощь придут специальные программы, предоставляемые пользователям абсолютно бесплатно.
Прежде всего, нужно определиться с температурой пола. И здесь существуют определенные требования, зависящие от назначения помещения.
Конструкция теплого пола
- В жилых помещениях температурный диапазон равен 21-27°С.
- Температура нагрева пола в офисных помещениях варьируется в пределах 29°С.
- В коридорах и прихожих этот параметр должен составлять около 30°С.
- Самая высокая температура нагрева пола должна быть в помещениях с повышенной влажностью, в том числе санузлах. Она не должна быть ниже 31°С.
Особого внимания заслуживает длина контуров водяного теплого пола, изменяемая в зависимости от диаметра используемых труб.
Расход трубы теплого полого
- 70-90 метров является оптимальной длиной для труб диаметром 16 мм;
- До 100 метров при использовании труб 17 мм;
- До 120 метров для труб, изготовленных из сшитого полиэтилена, диаметр которых равен 20 мм.
Еще одним важным показателем, от которого зависит эффективность обогрева, является шаг раскладки трубы. Он зависит от множества показателей, одним из которых является тепловая нагрузка на теплый пол. В норме этот показатель может варьироваться в пределах 10-60 см. При определении шага следует руководствоваться следующими принципами:
Высокая эффективность обогрева
- при наличии в помещении стен, соприкасающихся с улицей, трубы укладываются с минимальным шагом, достигающим 15 см;
- к центру помещения при наличии стен, соприкасающихся с улицей, шаг увеличивается до 20-30 см;
- при отсутствии таких стен шаг укладки равен 20-30 см;
- в помещениях с повышенной влажностью трубы укладываются с шагом 15 см, придерживаясь его по всей площади помещений.
Следует учитывать, что применяя трубы из сшитого полиэтилена, минимальный шаг должен составлять 15 см. Сделать шаг 10 см из такой трубы вряд ли удастся, так как велика вероятность образования изломов.
Крепеж для теплого пола
Если теплые полы, работающие на основе электричества, довольно просты в укладке – кабельные или рулонные нагреватели просто крепятся обычным скотчем под уровнем напольного покрытия, – то система крепежа теплого пола на воде сложнее.
Методы крепления труб теплого пола
Систему для теплоносителя можно закрепить:
при помощи сетки, к которой трубы крепятся проволокой или хомутами. Шаг между прутьями – 5 см;
- при помощи фиксаторов, которые применяются вместе с теплоизоляционным слоем. Фиксаторы крепятся на черновом полу по предварительно разработанной схеме укладки труб;
- лентой монтажной, полимерной или из металла. В первом случае есть специальные захваты, во втором – лепестки, которые отгибаются, а потом оборачиваются вокруг трубы;
- в плитах из пенополистирола или матах теплого пола, в которых фиксаторы уже сформированы. Самый дорогой способ крепежа. Зато такой метод позволяет совместить теплоизоляционный слой с крепежной системой.
Самый дешевый вариант – это армирующая сетка, а самый дорогой – пенополистирол.
Монтаж трубной системы теплый пол (без стяжки)
Реечный тип монтажа водяного теплого пола
Бетонная система монтажа теплого водяного пола
Существуют некоторые особенности монтажа теплых водяных полов, которые нужно изучить до того, как приступать к самому процессу.
Стоит помнить:
- Переоборудование отопления своего жилья необходимо начинать с подготовки пола. Старое напольное покрытие удаляется и если под ним находится земляной пол, то обязательна заливка бетонной стяжки. Если присутствует старая стяжка, то желательно проверить перепады уровня — допускается разбежка до пяти миллиметров, в противном случае возможно образование воздушных пробок. При обнаружении превышения допустимой погрешности поверхностьподлежит выравниванию.
- Затем следует утепление пола при помощи плотногопенополистирола либо пеноплекса толщиной не менее тридцати миллиметров — чем холоднее утепляемый пол, тем толще необходим слой теплоизоляции. По периметру стены прокладывается демпферная лента, которая компенсирует температурные деформации стяжки и предотвращает растрескивание и разрушение бетона. На утеплитель, с целью гидроизоляции, непременно необходимо настелить полиэтиленовую пленку.
- Для прокладки и крепления труб существуют специальные маты с фиксаторами, которые позволяют расположить трубопровод аккуратно, с заданным шагом и без применения дополнительного крепежа.
Но такой вариант требует значительных капиталовложений, поэтому гораздо экономичней использовать арматурную сетку, которая вдобавок усилит конструкцию. Труба укладывается на сетку выбранным способом и прикрепляется пластиковыми одноразовыми хомутами. Для защиты компенсационных швов применяется гофрированная трубка.
- В каждом контуре используется цельный отрезок трубы, так как стыковка участков внутри контура категорически запрещается. Расположить теплоноситель можно змейкой либо двойной змейкой, правильной спиралью или спирально со смещением центра, выбор напрямую зависит от температурных характеристик, которых необходимо достичь. Расстояние между соседними трубками составляет от семидесяти до трехсот миллиметров. Ближе к внешним стенам шаг рекомендуется уменьшить, потому как вдоль наружных стен температура значительно ниже. Следует помнить, что радиус петли не допускается менее пяти диаметров трубы, иначе в месте сгиба трубная стенка может треснуть.
- На площадь в один квадратный метр требуется около пяти метров трубы при среднем шаге укладки двадцать сантиметров. После того как система отопленияокончательно смонтирована, она подлежит обязательной опрессовке под рабочим давлением в течении суток для выявления возможных повреждений и протечек.
Обратите внимание: трубы можно укладывать «улиткой» или «змейкой», а можно выбрать комбинированный вариант для усиленного обогрева. Схема «змейка» позволяет варьировать температуру нагрева отдельных зон в помещении, «улитка» обеспечивает равномерный нагрев поверхности по всей площади укладки
- Только убедившись в целостности и исправности трубопровода, можно приступать к заливке стяжки пескобетоном. Толщина стяжки варьируется от трех до пяти сантиметров в зависимости от того, какое напольное покрытие планируется использовать для финишной отделки. Для керамической плитки стяжка в пять сантиметров вполне уместна, под ламинат или линолеум толщину желательно уменьшить до минимума, усилив конструкцию арматурной сеткой поверх труб и не применять теплоизоляционную подложку.Вовремя заливки давление в водопроводе не сбрасывается, чтобы при застывании бетона труба находилась в состоянии максимального расширения. Выполнять отделочные работы разрешается не ранее чем через двадцать восемь суток — через такое время стяжка достигнет максимальной прочности.
Выбор труб и их укладка
Для водяного тёплого пола подходят следующие виды труб:
- Медные;
- Полипропиленовые;
- Полиэтиленовые PERT и PEX;
- Металлопластиковые;
- Гофрированная нержавейка.
У них есть свои сильные и слабые стороны.
| Характеристика Материал | Радиус изгиба | Теплопередача | Упругость | Электропроводность | Срок службы* | Цена за 1 м.** | Комментарии |
| Полипропилен | Ø 8 | Низкая | Высокая | Нет | 20 лет | 22 р | Гнутся только с нагревом. Морозостойкие. |
| Полиэтилен PERT/PEX | Ø 5 | Низкая | Высокая | Нет | 20/25 лет | 36/55 р | Не выдерживают перегрева. |
| Металлопластик | Ø 8 | Ниже среднего | Нет | Нет | 25 лет | 60 р | Изгиб только со спецоборудованием. Не морозостойкие. |
| Медные | Ø3 | Высокая | Нет | Есть, требует заземления | 50 лет | 240 р | Хорошая электропроводность может вызвать корродированние. Требуется заземление. |
| Гофрированная нержавейка | Ø 2,5-3 | Высокая | Нет | Есть, требует заземления | 30 лет | 92 р |
Примечание:
* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.
** Цены взяты с яндекс.маркета.
Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.
Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:
- Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
- Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.
Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.
Есть общепринятые стандарты, на которые ориентируются профессионалы:
- Шаг – 20 см;
- Длина трубы в одном контуре не более 120 м;
- Если будет несколько контуров, то их длина должна быть одинакова.
Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.
ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба. Укладку начинают от коллектора
Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты
Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.
Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.
Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке. Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.
Укладка контуров
Теплый пол водяной можно укладывать несколькими способами. При составлении плана нужно определиться и выбрать свой более подходящий вариант.
Варианты укладки контура:
(Схема улитка и Змейка)
- Змейкой. Данный вариант, включает в себя недостатки. Основными из них считают, тот факт, что при входе в комнату, пол горячий, а вот проходя по комнате дальше, температура заметно снижается. Когда укладывается контур данной схемой, необходимо шаг между трубами делать не более 20 см. Часто используют такую схему, если комната не более шести квадратов.
- Улиткой. По данной схеме трубопровод системы теплых полов, начинают прокладывать по периметру помещения и постепенно сужаются к центру в конце труба возвращается в первоначальное положение. представленная схема считается наиболее продуктивной. Тепло распространяется по всей площади. Используют подобный вариант укладки, для помещений любой квадратуры.
- Совмещенная. В этом случае совмещают схему улитку и змейку. Часто укладывают одну часть комнаты по схеме улитки, а другую часть продолжают укладывать змейкой. Подобную схему часто используют вместе с электрической системой теплых полов. Актуально это в осенний и весенний период, когда водяной подогрев включать еще рано, а температура требует обогрева.
Выбрав схему укладки контуров, нужно определиться с утеплителем.
Что влияет на работу теплого водяного пола
Как добиться того, чтобы теплый пол действительно был таковым и создавал комфортную температуру напольного покрытия. Часто из-за большой длины контура наблюдается высокое значение гидравлического сопротивления.
Для корректной работы системы в доме с несколькими этажами, на каждом уровне устанавливают отдельный насос небольшой мощности или подключают к коллектору один насос большой мощности.
Насосная группа
Выбирая насос, учитывают расчетные данные, объем теплоносителя и давление. Однако стоит помнить, что для определения уровня гидравлического сопротивления недостаточно знать длину трубы. Учесть потребуется диаметр труб, вентили, разветвители, схему укладки и магистральные изгибы. Более точные вычисления получаются при использовании специальной компьютерной программы, в которую вводят основные показатели.
В качестве альтернативного варианта возможно использование штатного оборудования, имеющего уже известные технические характеристики. Гидравлика системы за счет маневрирования ее параметрами подгоняется под характеристики насоса.
Коллектор с установленным насосом
Конструкция обогреваемого пола
Конструкция водяного тёплого пола состоит из двух основных элементов: нижнего утеплителя и греющей части с встроенными трубами контуров отопления. Утеплитель призван минимизировать потери тепловой энергии вниз, в грунт либо перекрытие. Существует два типа тёплых водяных полов: бетонный и настильный.
В качестве утеплителя под бетонный тёплый пол применяют эффективные, жёсткие, малогигроскопичные материалы: экструдированный пенополистирол, вспененный пенополиуретан, обычный пенополистирол высокой плотности, пеностекло.
Для межэтажного перекрытия чаще применяют утеплитель толщиной 5 см. В полы по грунту не имеет смысла закладывать слой менее 10 см, слишком велики будут потери. В северной Европе сегодня устраивают утепление толщиной 40 см на расстоянии 2 метров от наружной стены, в центре дома — 25 см. В данном случае действует закон: утеплителя много не бывает. Чем он эффективней, тем меньше платить за энергоносители. Очень удобно работать с утеплителем, который имеет рельефные выступы: между ними очень просто раскладывать трубы.
На плоский утеплитель стоит положить слой фольги, она обеспечит эффект термоса, отразив часть энергии в инфракрасном спектре. Также утеплитель (демпферная лента) прокладывается по периметру комнаты. Она препятствует теплопотерям через стены и поглощает возможные температурные деформации. Как правило, это гибкая лента из вспененного полиэтилена толщиной 6-10 мм.
Стяжку, во избежание трещин от температурных расширений, делят на отдельные участки деформационными швами (вертикальными разрезоми), в которые вставляют полосу утеплителя, например, той же демпферной ленты. Рекомендуемая максимальная площадь одного участка — 40 м2, а расстояние между деформационными швами — не более 9 м. Шов должен проходить по границе различных контуров отопления.
Верхняя, греющая часть — цементно-песчаная или бетонная стяжка. Может быть армирована металлической сеткой. Рекомендуемая толщина стяжки над верхом труб отопления — 35 мм. При меньшей величине снижается прочность, при большей увеличивается теплоёмкость конструкции, время нагрева при запуске и инерционность. Наилучший тип отделки — керамическая плитка либо натуральный камень, они обладают максимальной теплоотдачей.
Значительно реже применяется настильный водяной тёплый пол («сухая» конструкция). Между деревянными (или полистирольными) планками настила размещают металлические либо алюминиевые теплораспределительные пластины. В имеющиеся в них пазы укладывают греющие трубы (шаг 15, 20, 30 см).
Пластины накрывают листовым материалом: гипсоволокнистым листом, цементно-стружечной плитой. Отделка такого пола — ламинат, паркет, ковровое покрытие, плитка. При очевидном достоинстве — малом весе и быстроте монтажа, «сухой» пол менее эффективен, чем бетонный. Максимальный тепловой поток, который может дать лёгкая конструкция — 60 Вт на 1 м2 против 150 Вт у бетонного. Несколько снижается и экономичность. При этом он, как минимум, не дешевле. Лёгкий (до 30 кг/м2) настильный пол имеет смысл применять только для слабых деревянных межэтажных перекрытий.
Основные способы монтажа труб
Различают всего два способа укладки труб для обустройства теплого пола – настильный и бетонный. В первом методе для основания применяются готовые материалы: утеплитель-полистирол и панели модульного или реечного типа. Здесь нет мокрых работ, требующих долгого высыхания, поэтому укладка происходит быстро.
При использовании второго варианта сеть обогрева замуровывается стяжкой. В зависимости от толщины бетона рассчитывается время на его полное высыхание. Предстоит выдержка 28 дней для укрепления и только после разрешается монтировать выбранное напольное покрытие. Это самый трудоемкий и финансово-затратный способ.

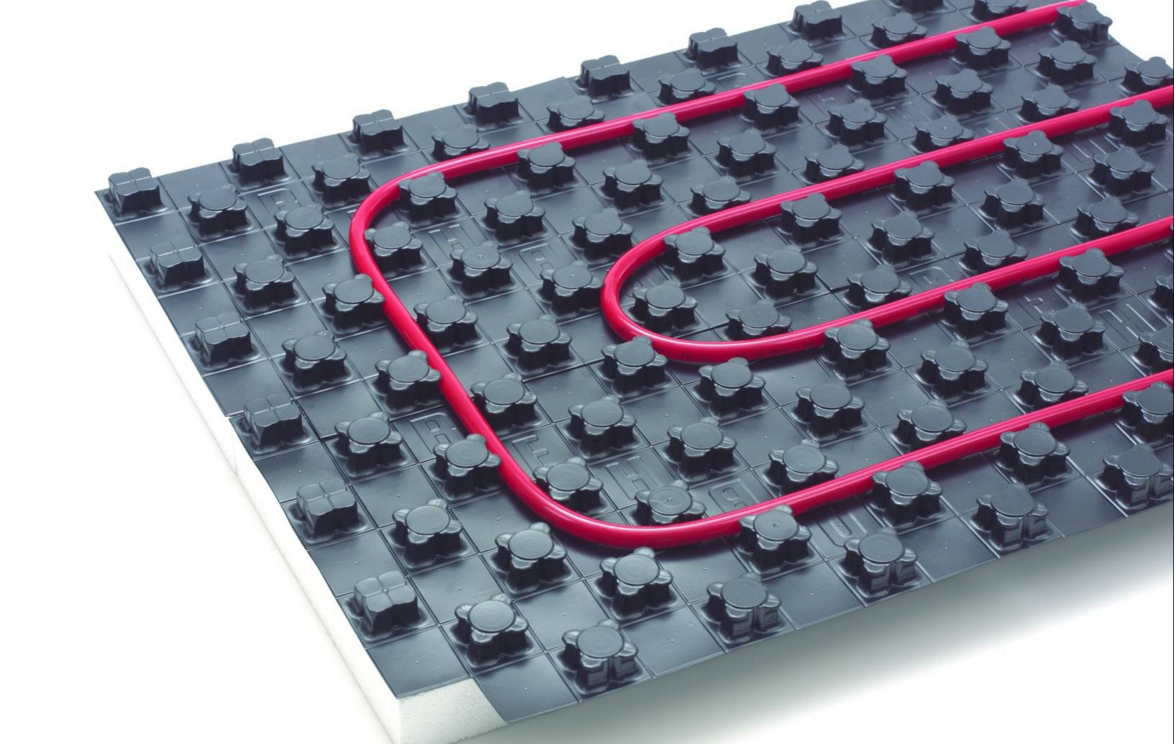

#1: Укладка на профильные теплоизоляционные плиты
Обустройство теплой напольной системы подобным методом является самым простым. В качестве основы здесь применяются маты утеплителя-полистирола.
Стандартные параметры таких плит 30*100*3 см. В них есть пазы и невысокие столбики, на которые выполняется укладка финишного материала.
В этом случае заливка бетонной стяжкой необязательна. Если для настила полов будет применяться плитка или линолеум, изначально на основу будут настланы гипсоволокнистые листы. Толщина таких плит должна составлять не менее 2 см.
#2: Устройство по модульным и реечным панелям
В большинстве случаев, такие панели используются в домах, возведенных из дерева. Крепление труб для обустройства теплого пола выполняется на черновом основании.
Модульная система обустраивается панелями ДСП, толщиной в 2,2 см, на которые и укладываются линии обогрева. Эти модули оснащены каналами для размещения фиксирующих пластин из алюминия. При этом методе укладки слой утеплителя будет располагаться в деревянном перекрытии.
Все полосы размещаются с дистанцией в 2 см. Отталкиваясь от применяемого шага между трубами, эксплуатируются полоски соответствующей длины (15–30 см) и ширины (13-28 см).
Чтобы сократить тепловые потери на пластинах устанавливают защелки для труб. Если для финишного покрытия пола был выбран линолеум, на трубы укладывают один слой гипсоволокнистых плит, если ламинат или паркетная доска – обходятся без них.
Реечная система настила практически идентична модульной, однако в ней применяются не панели, а планки, минимальная ширина которых равна 2,8 см.
Укладка производится непосредственно на лаги с шагом 40-60 см, а расстояние между рейками – не менее 2 см. Для теплоизоляции выбирают экструдированный пенополистирол или волокнистую минеральную вату.
Оба способа больше подходят для деревянных полов. В других случаях выбирают более сложный вариант с бетонной стяжкой.
#3: Монтаж трубопровода по стяжке
Несмотря на трудоемкость процесса, монтаж сети обогрева с бетонной стяжкой является наиболее востребованным.
Процесс состоит из следующих этапов:
- В первую очередь подготавливается основа. Неровности чернового пола устраняются с помощью перфоратора.
- Первым слоем идет гидроизоляционный материал. Он стелется полосами таким образом, чтобы края накладывались друг на друга на 20–30 см. Также пленка должна заходить и на основание стен на 15 см. Строительным скотчем проклеиваются стыки.
- Поверх него стелется термоизоляция.
- Между будущей заливкой и стенами проклеивается демпферная лента. Это действие требуется для компенсации расширения стяжки в момент нагревания полов.
- Укладка армирующей сетки. Она способствует увеличению прочности стяжки.
- На арматуру по выбранной схеме с помощью пластиковых затяжек, крепятся трубы.
- Контрольная проверка системы теплый пол осуществляется методом заполнения ее жидкостью и опрессовки.
- Далее производится установка направляющих маячков.
- Финишный этап – заливка цементной стяжки.
Для помещений с большой площадью следует использовать метод секторного деления, с ячейками не более 30 м 2 . Для каждого из них необходимо обустраивать индивидуальный контур.
Если нижний этаж отапливается, то в качестве утеплителя используется пенополистирол толщиной 20–50 мм. Когда снизу находится цокольный неотапливаемый этаж или подвал, толщина теплоизоляции должна быть 50-100 ммЗаливка теплых полов бетонно-песчаной смесью может выполняться на армирующую сетку или без нее.
Если в роли утеплителя выступают пенополистироловые плиты с разъемами под контуры, применение сетки необязательно.
Когда будет использоваться стандартный термоизоляционный материал, для фиксации теплопроводящей линии используют тонкую полимерную или металлическую сетку.
На нашем сайте есть серия статей, посвященных проектированию, монтажу и подключению водяных теплых полов.
Этапы монтажа теплых водяных полов
1этап – установка технологического узла в коллекторный шкаф.
2этап – подготовка пола.
Поверхность пола должна быть горизонтальной без неровностей. Превышение уровня допускается только на 5 мм. Если поверхность неровная, то нужно делать дополнительную бетонную стяжку. Убираем с основания мусор мощным пылесосом, затем заделываем цементом щели и трещины.
3 этап – укладывание демферной ленты.
Она необходима для того, чтобы отделить греющую плиту от стен, не допустить потери тепла и для компенсации температурных деформаций. Толщина ленты 5-8 мм, высота 15 мм. Ленту нужно укладывать по периметру так, чтобы после стяжки и чистового покрытия она выступала над ними. По окончании строительных работ край ленты, выступающий над поверхностью чистовой укладки, обрезают.
4 этап – кладем слой теплоизоляции, которая предупредит потерю тепла контурами.
В качестве материала для гидроизоляции используют пенополистирол или пеноплекс. Он служит также основой для укладки труб. Накладывают маты из пенополистирола друг на друга внахлест, вставляя в пазы. Если покрытие подвергается увлажнению снизу, то под эти плиты укладывается пароизоляция. Теплоизоляцией может быть и обычная полиэтиленовая пленка. Можно использовать мультифольгу. Тогда сверху теплоизоляционного материала следует накладывать арматурную сетку, к которой крепят контуры с помощью пластиковых хомутиков, стальной проволоки, степлера и фиксатора. Прекрасным креплением труб к арматурной сетке является планка из ПВХ.
5 этап – водяной теплый пол для частного дома своими руками предполагает также укладывание труб.
Трубы кладутся змейкой или улиткой. Отрезки между ними(шаг) выкладываются в соответствии с проектной документацией. От правильной укладки будет зависеть эффективность работы отопления. Контуры должны быть не более 60-90м. Если помещение большое, то следует уложить еще несколько контуров
Важно, чтобы они были одинаковой длины, из цельного куска, иначе нарушится герметизация
Обрезаем концы труб и присоединяем к коллекторам. Фитинг евроконус затягиваем гаечным ключом.
6 этап – проверяем отопительную систему на герметичность.
Для этого нужно залить систему водой под давлением. Давление должно превышать обычное в несколько раз, но не менее 0,6 МПа. Это давление следует держать в течение 30 минут. Следующее гидравлическое испытание уже проходит 2 часа, а давление повышается до 1 МПа.
7 этап – если опрессовка произошла успешно, то нужно залить бетонную стяжку. Она застывает около 28 дней.
Стяжка представляет собой цементно-песочный раствор с добавлением пластификатора.
Модификатор бывает жидким и сухим.
Сухой пластификатор разбавляют водой 1:2. Модификатор способствует удалению лишней жидкости, делает раствор пластичным и однородным.
Виды покрытия
Водяной теплый пол используется в основном под плитку и керамогранит.
Данные напольные покрытия быстро нагреваются и не выделяют при этом вредных веществ. Они прочны, не подвергаются деформации, прослужат длительное время. Широкое дизайнерское решение сделает плитку красивым напольным покрытием по вашему вкусу.
Можно использовать и другие материалы : ламинат, ПВХ-плитку, линолеум, ковролин.
Только нужно учитывать особенности данных материалов и прислушиваться к советам мастеров по употреблению его в качестве напольных покрытий отопительной системы.
Теплозвукоизоляционный линолеум не будет пропускать тепло. Теплопроводность больше, чем тоньше линолеум. Кроме того, нужно учесть, что него могут попасть небольшие частицы, которые будут чувствоваться босыми ногами. Поэтому желательно стелить его профессионалами. Если сами взялись за покрытие линолеума, то делайте аккуратно, чтобы отделочные материалы ложились ровно.
Поверх труб выкладывают ДСП, фанеру или ГВЛ.
Ламинат, используемый как напольное покрытие в водяном теплом поле обладает высокой теплопроводностью. Чем тоньше его слой, тем быстрее и больше он отдает тепла. Такой пол быстрее нагревается, создавая комфортные условия для живущих в доме.
Паркет менее надежен, потому что подвергается воздействию высоких температур и перепадам давления. Это капризный материал, поэтому за ним нужен тщательный уход и достаточная влажность.
Нюансы устройства теплого водяного пола
Главное условие успешного монтажа многокомпонентной системы — правильно уложить все слои
Это важно, поскольку каждый компонент «пирога» имеет свою функцию. Его состав:
- основание — бетонная плита или слой утрамбованного грунта. На него укладывают слой полиэтиленовой пленки или любой другой строительный текстиль;
- слой теплоизоляции. Наиболее эффективным в применении специалисты признают пенополистирол экструдированный. Его характеристики: прочный к истиранию и механическим повреждениям, имеет невысокую стоимость, плохо проводит тепло. Толщина полотна пенополистирола должна быть не менее 300 мм;
- следующий слой — заливка цементного раствора. В нем будут прокладываться трубы, которые в рабочем состоянии обеспечат циркуляцию теплоносителя. Раствор делают более пластичным с помощью специальных добавок, чтобы облегчить работы по его укладке. Цементная стяжка обязательно армируется;
- финишный слой. Отделка финишного слоя зависит только от фантазии хозяев дома. Но от его выбора будет зависеть тепловой режим с возможностью автоматической или ручной регулировки.
Водяной теплый пол слои
