Что это такое?

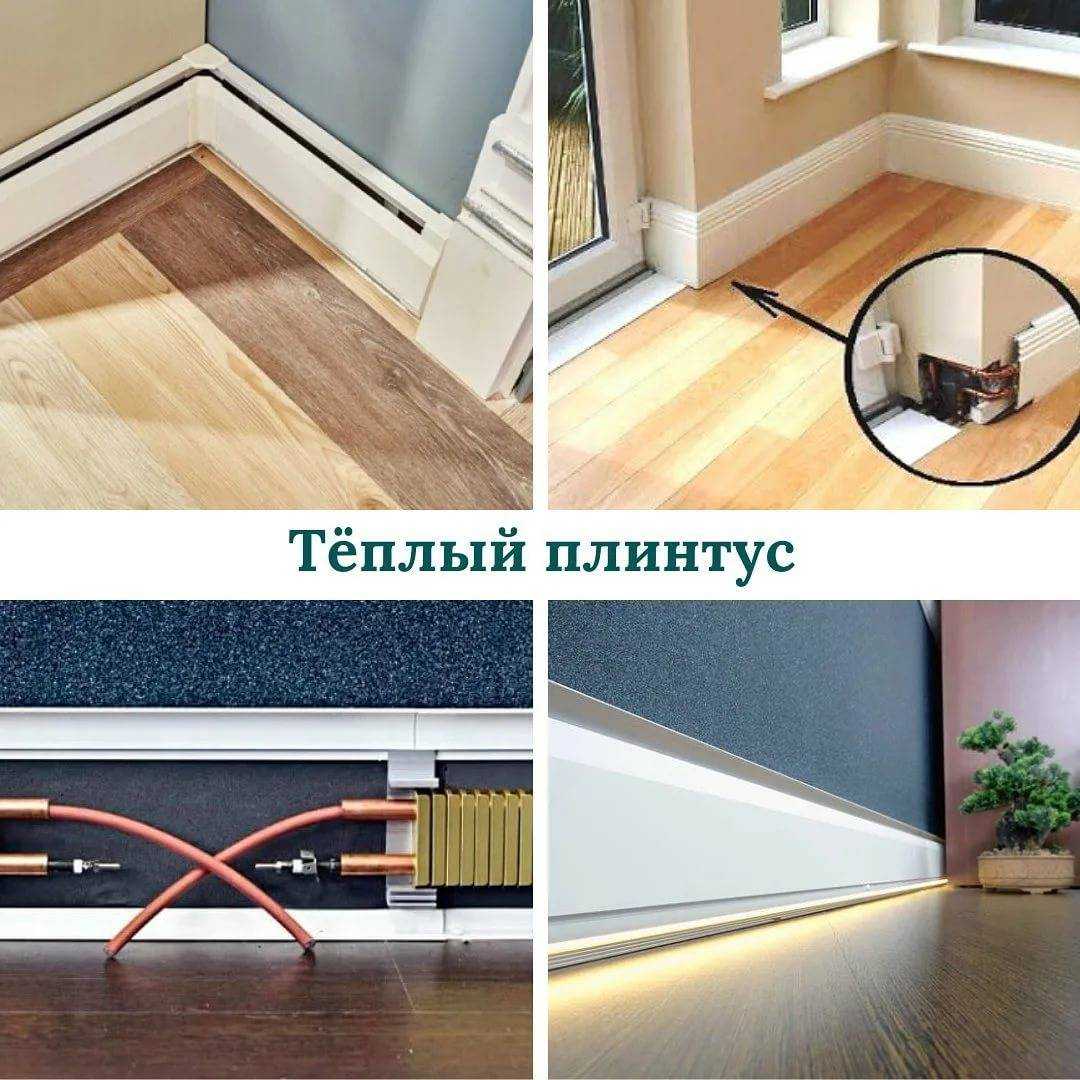

Теплым плинтусом называют распределенную модульную систему отопления с т.н. «напольной» установкой.
Термин «напольная» вовсе не означает, что элементы такой системы монтируются на напольное покрытие – крепеж производится на стену в нижней ее части в непосредственной близости (на расстоянии не более 1-2 см) от пола.
Название «плинтус» система получила за скромные габариты модулей (до 3 см толщиной и 10-24 см высотой), отличным декоративным свойствам и возможности монтажа в помещении вместо стандартного плинтуса.
Нагрев воздуха производится греющими модулями – водяными или электрическими.
Водяной тёплый плинтус
Чаще такие системы устанавливают в частных домах
Особый комфорт в жилых помещениях может создать собранный водяной тёплый плинтус своими руками. Если посмотреть на водяной плинтус с конструктивной точки зрения, то мы увидим компактные «растянутые » в длину модули.
Для монтажа плинтусной системы водяного отопления наиболее подходят частные домовладения или общественные учреждения. Необходимые условия для монтажа тёплых плинтусов – это наличие газового котла и центральное водоснабжение.
В некоторых случаях используют котлы, работающие на твёрдом и жидком топливе. Также потребуется резервная ёмкость (водонапорная башня) для восполнения уровня воды в отопительной системе.
Плинтусные конвекторы с водяным теплоносителем устанавливают по периметру помещения. Модульный жидкостный электро обогреватель может быть различной длины. В углах помещения модули соединяют специальными угловыми элементами, чем заполняют полностью обогреваемый периметр комнаты. Благодаря такому размещению плинтусов, помещение прогревается более равномерно, чем при отоплении обычными водяными радиаторами.
Если вы решили установить систему жидкостного обогревающего плинтуса, подключённого к центральному отоплению, вам придётся получить разрешение на установку этого оборудования у соответствующих коммунальных служб.
В противном случае вас могут оштрафовать и заставить демонтировать обогреватели.
Конструкция водяного конвертера
Труба с горячей водой присоединена к газовому котлу
Конструкция плинтуса довольна проста. Верхняя труба, как правило, выходит из системы газового котла, проходит через весь периметр обогреваемой площади и переходит в нижнюю обратную трубу. Нижняя труба возвращает охлаждённый теплоноситель в газовый котёл.
Трубопроводы вмонтированы в корпуса ребристых теплопередатчиков. За счёт ребристого строения поверхность теплоотдачи многократно увеличивается, что значительно способствует активной циркуляции нагретых воздушных масс.
Чтобы установить тёплый плинтус водяного обогрева самостоятельно, надо обладать достаточным опытом работы по монтажу сантехнического оборудования. Рассказывая ниже об особенностях монтажа тёплого водяного плинтуса, мы обращаемся именно к таким людям. Это поможет при выборе той или иной системы обогрева жилища.
Принцип функционирования водяных плинтусов
Принцип обогрева помещения жидкостным конверторным плинтусом ничем не отличается от обогрева другими приборами.
Холодный воздух поступает через нижний паз корпуса плинтуса.
Проходя через теплообменник, горячий воздух медленно поднимается, равномерно растекаясь по всему объёму помещения.
Согласно законам физики, охлаждённые массы воздуха опускаются вниз, тем самым вытесняют прогретый воздух вверх. Непрерывная циркуляция среды равномерно обогревает всё помещение.
Монтаж плинтусной системы водяного отопления
После соответствующей разметки точек крепления кронштейнов и их установки монтируют сами жидкостные модули (смотрите выше монтаж электрических плинтусов). В отличие от электрических обогревателей монтаж жидкостных модулей требуют тщательного контроля плотности соединений трубопроводов.
Монтаж отопительной системы плинтусов лучше доверить специалистам.
Испытание смонтированных плинтусов
Молекулы воздуха значительно меньше молекул воды. Практика показывает, что проверка плотности соединений более эффективна созданием высокого давления сжатого воздуха внутри трубопроводов.
С помощью компрессора в трубах тёплого пола создают давление воздуха около 5-6ар. Все соединения покрывают мыльным раствором.
В местах, где будет происходить утечка, появятся пузыри. Неплотности соединений устраняют и проводят повторное испытание на герметичность всей системы.
Облицовка плинтусов
Строение коробов водяных плинтусов ничем не отличается от облицовки электрических модулей. Короба делают обычно из тонколистового эмалированного железа.
Альтернативный выбор
Конечно, в нашей, богатой газом и нефтью, стране распространение альтернативных источников отопления было несколько затруднено. Но сейчас, когда мировые тенденции диктуют политику экономии природных ресурсов и более рационального их использования, куда же еще обратить свой взгляд при проектировании системы отопления, как не на инновационные решения, описанные выше. Тем более, что по стоимости установки и владения большинство из них уже давно переместилось в среднеценовой сегмент.
Следует помнить, что любая, даже самая совершенная система отопления периодически требует регламентного обслуживания, соблюдения определенных правил эксплуатации. Поэтому не следует пренебрегать консультациями специалистов, особенно выбирая альтернативные решения.
Какой теплый пол лучше: водяной или электрический?
По большому счету, оба варианта выглядят примерно одинаково: в пол закладывается зигзагом или спиралью нагревательная лента: либо подсоединенный к общей сети электрический провод, либо подсоединенные к водяному отоплению трубки. Общая толщина теплого пола – около 10 сантиметров.
Главная сложность с водяным полом – его можно уложить не в каждом доме, а там где можно – нужно получить одобрение в управляющей или теплоснабжающей компании. Дело в том, что в вашем доме может быть установлено однотрубное отопление – то есть вода из ваших батарей затем идет с этажа на этаж ко всем вашим соседям снизу, и если вы уложите теплый пол, теплоноситель до остальных жильцов дойдет не таким горячим, как им бы хотелось. Если отопление в доме двухтрубное – сложностей возникнуть не должно. Кроме того, для водяного пола нужен коллекторный шкафчик – в то время как для электрического достаточно совсем небольшой коробки управления.
Преимущества водяного пола – его укладка обходится дешевле, а стоимость горячей воды ниже стоимости электричества. Бывают, правда, пониженные тарифы – например ночью электроэнергия стоит в 4 раза дешевле, чем обычно.
Кроме того, водяной пол не работает вне отопительного сезона и сможет компенсировать холодные батареи, а электрический не работает, когда отключают свет.
Теплый плинтус также бывает водяным или электрическим. Он выглядит как маленький радиатор, растянутый вдоль всех стен: на трубку с горячей водой или нагревающий кабель насажены один за другим множество пластин, которые от него нагреваются. Эта конструкция укладывается в аккуратный металлический короб с узкими щелями снизу и сверху по всей длине плинтуса. Через верхнюю щель выходит теплый воздух, который в силу физических законов “клеится” к стене и поднимается по ней, а через нижнюю вместо него затягивается более прохладный воздух.
Так что же всё-таки выбрать: теплый пол или плинтус?
Тёплый пол имеет свои преимущества, которые заключаются в долговечности, экономичности, возможности равномерного прогрева всего помещения целиком и универсальности применения. Кроме того, такой вариант отопления не виден человеческому глазу, так как он скрыт под напольным покрытием. Главный недостаток – два основных вида этих систем отопления необходимо устанавливать ещё на этапе капитального ремонта помещения. Однако, этот недостаток можно исправить, установив более современную, инфракрасную систему тёплых полов.
Тёплый плинтус в свою очередь отличается тем, что он способен исправить проблему с утечкой тепла через стыки стен и полов, а также прогревает не только свою область монтажа, но и прилегающие стены. Кроме того, для монтажа такого оборудования не требуется проведение капитального ремонта, ведь его конструкция легко встраивается без лишнего вмешательства в конструкцию стен и полов.
Устройство
Устроен греющий плинтус следующим образом:
- Медные трубки (две), расстояние между которыми от 7 до 15 см. С целью усиления теплоотдачи на них надеты вертикальные алюминиевые, латунные или медные пластины. Последний вариант предпочтительнее в плане КПД, но стоимость его несколько дороже.
- Вся конструкция – трубки с пластинами – закрыта декоративными крышками, изготовленными из экструдированного алюминия. Выбор такого материала крышек объясняется тем, что он имеет хорошую теплопроводность – крышка, таким образом, тоже является полноценной частью всей конструкции, а не просто выполняющей декоративную функцию.
- В нижней и верхней части крышек выполнены отверстия – снизу подходит холодный воздух, а сверху выходит теплый. Иными словами прибор выполняет функцию конвектора.
Дом из какого материала Вам нравится больше всего?
Дом из бруса 22.09%
Дом из кирпича 16.99%
Бревенчатый дом 12.54%
Дом из газобетонных блоков 23.52%
Дом по канадской технологии 9.98%
Дом из оцилиндрованного бревна 3.09%
Монолитный дом 3.89%
Дом из пеноблоков 4.48%
Дом из сип-панелей 3.42%
Проголосовало: 4268
Исходя из всего сказанного, становится ясно, что эти нагревательные приборы можно смело назвать «три в одном» — обогрев осуществляется из трех источников: воздух идет вдоль трубок и ребер, нагреваясь, далее, отражается от стен и от крышек плинтуса.
Чтобы это лучше понять, стоит подробнее разобрать устройство этих приборов, начиная сих монтажа:
- На стену, в ширину будущего плинтуса клеится специальная теплоизоляционная лента.
- Потом крепятся металлические кронштейны.
- Греющие модули крепят на эти кронштейны.
- Потом подключается электричество к этим теплоэлементам.
Так что монтаж электроплинтуса относительно несложен.
Подобные плинтусы идеальны для любых интерьеров – они могут быть любого цвета.
Это не значит, что такие плинтусы греют воздух до бесконечности – специальная система поддерживает постоянную (заданную) температуру.
Конечно, для более полноценного обогрева стены дома (квартиры) должны быть утеплены, иначе будет происходить то, о чем в народе часто говорят так: «Топить улицу, а не жилье».
Если с монтажом электроплинтуса все понятно и просто, то монтаж водяных плинтусов куда сложнее.
Как устроен водяной плинтус
Устройство водяного плинтуса нельзя сказать, чтобы очень уж отличалась от ее электрического «собрата», но для его подключения требуются:
- Котел для нагрева воды. Он может быть как твердотопливным, так и электрическим или же газовым.
- Сеть водопроводных труб.
- Коллекторный узел.
При помощи этих составляющих будет греться вода и сам плинтус.
Нужно учитывать, что при нагреве водяной системы температура будет несколько выше, чем на плинтусах – ведь это обратная подача («обратка»).
Если сама система разогрета, скажем, до 50 градусов, то на теплом плинтусе она снизится как минимум на 5 градусов – все зависит от того, насколько правильно и грамотно смонтировано водяное отопление в доме. Разница может быть и большей.
Для запитки теплого плинтуса применяется так называемая лучевая система – подключение приборов делают по одному (попарно) со встраиваемым коллекторным узлом. Кто-то может и возразить: а для чего тратить столько труб? Это ведь недешево, поскольку еще и на каждый прибор нужна как прямая, так и обратная подача. Но на этот случай есть вполне внятный ответ: более равномерное и мощное распределение тепла на каждую точку. И еще: если что-то и случится с одним из радиаторов или с трубами в какой-то группе, то большая часть системы будет исправно давать тепло.
Особенности монтажа
Нет смысла при устройстве скрытого отопления вести трубы по стенам, на виду – их, как правило, прячут под полом (в пол). Провести их низко над полом тоже не выйдет – это место отведено под отопительные приборы.
Так что обустройство водяных плинтусов сопряжено с вынужденным ремонтом – подъемом полов, если они деревянные, или же с укладкой труб в стяжку. В последнем случае лучше использовать трубы не стальные, а из полимеров – у них низкая теплоотдача и потерь тепла будет ощутимо меньше. Часть разводки такого трубопровода можно сделать с использованием пластиковых гофротруб.
Желательно покупать для прокладки таких магистралей качественные трубы, чтобы потом не вскрывать стяжку с целью замены какого-то участка таковых. Это мероприятие обойдется не так уж и дешево.
Устройство и технические особенности
Внешне устройство обогрева выглядит непримечательно: это длинный плинтус шириной не больше двух десятков сантиметров.
Он устанавливается по периметру помещения от дверного проёма
В конструкцию устройства входят:
- радиаторы из латуни в форме тонких пластинок, они прогреваются и отдают тепло воздуху;
- модуль, содержащий теплоноситель, трубы, по которым циркулирует жидкость;
- декоративная закрывающая панель с щелью для прохождения нагретого воздуха;
- задняя планка, предохраняющая стенку от высокой температуры обогревателя.
Конструкция устройства
К сведению! Оптимальным выбором считается плинтус с медным контуром. Медь является отличным проводником тепла и превосходит по своим показателям латунь и другие материалы.
Принцип работы отопителя очень прост. Вода нагревается в котле системы, затем по трубам тепло распространяется по всему периметру помещения. Тепловой поток движется от пола к потолку, равномерно прогревая все пространство комнаты. Потоки тепла идут вдоль стен, прогревая их поверхность. Стена тоже начинают отдавать тепловую энергию воздуху.
Принцип работы системы
К сведению! В среднем, тепловой показатель мощности плинтуса колеблется от 200 до 250 Ватт.
Плинтус устанавливают после окончания отделки комнаты
Важно! Перед началом работ необходимо произвести расчет водяного теплого плинтуса. В данные для расчёта включаются размеры комнаты, материал стен и особенности окон
Следует учесть все возможные теплопотери
Следует учесть все возможные теплопотери.
Теплоноситель в плинтусе можно прогревать до 70 градусов, но поддерживать такую высокую температуру не рекомендуется из-за возможной порчи стен и их декоративного покрытия. Оптимальная температура радиаторов – около 40 градусов. Этот показатель обеспечит равномерное прогревание воздуха в комнате до комфортной для человека температуры в двадцать четыре градуса.
Множеством технических преимуществ и оригинальным дизайном обладает электрический теплый плинтус. В специальной публикации мы разберемся, чем же он так хорош, как его правильно выбрать и секреты монтажа без ошибок.
Тёплый пол или тёплый плинтус — что лучше
Что лучше — тёплый плинтус или тёплый пол, — сказать сложно. Однако можно выделить особенности таких видов отопления.
Распределение температуры в системе «тёплый пол» происходит по всей плоскости. Воздух поднимается от пола, поэтому ноги будут всегда в тепле. В то же время воздух от батареи нагревается первостепенно под потолком. А вот от плинтусов воздушные потоки идут вдоль стен, от которых воздух расходится по всей комнате.
Распределение тепла при использовании различных отопительных приборов
Здесь также, как и в системе тёплых полов, изначально прогревается нижняя часть помещения, а затем только верхняя. В этом основное отличие тёплого плинтуса от тёплого пола, если не считать особенностей в монтаже.
Обе конструкции не занимают много места в помещения и выглядят эстетично.
В таблице проведён сравнительный анализ разных систем отопления, в ней можно увидеть схожесть тёплого плинтуса с системой «тёплый пол» и другими.
| Особенности | Воздушное отопление | Теплый плинтус | Радиаторы отопления | Теплые полы |
|---|---|---|---|---|
| Конвекция | очень большая | низкая | большая | низкая |
| Распределение температур | среднее | очень хорошее | плохое | хорошее |
| Влажность | низкая | нормальная | высокая | нормальная |
| Энергозатраты | высокие | низкие | очень высокие | низкие |
| Быстрая регулировка | да | да | нет | нет |
| Содержание кислорода в помещении | низкое | нормальное | низкое | нормальное |
| Эффект теплых стен (защита от грибка) | нет | есть | нет | нет |
| Пыль и бактерии в воздухе | очень много | мало | много | мало |
| Бактерии в системе | низкое | низкое | среднее | высокое |
| Подходит для отопления | коттеджей, общественных помещений, бассейнов | коттеджей, дач, бассейнов, общественных помещений, квартир + дополнительное отопление, отопление зимних садов, лоджий, балконов | домов, квартир, бассейна, дачное отопление, общественных помещений, зимних садов, лоджий, балконов | дополнительное отопление жилого дома и квартир |
| Замена отопления | сложно | просто | просто | сложно |
| Дизайн | хороший | хороший | плохой | хороший |
| Отопление после монтажа | сразу | сразу | сразу | через 25 дней |
| Монтаж системы | сложный | простой | средний | сложный |
| Стоимость монтажа | высокая | средняя | средняя | средняя |
| Цена | высокая | средняя | низкая | средняя |
Отзыв пользователя о теплом плинтусе
Достоинства и недостатки отопления
Отличие этого вида отопления от всех прочих в том, что разогретый воздух идет от нагревательного прибора вверх, по поверхности стены, разогревая ее.
После, продвигаясь в этом направлении, мало-помалу остывает, а потом опускается в центре комнаты (не вдоль стены!)
В результате. наиболее теплый воздух располагается по периметру помещения, внизу. Наиболее же теплым объектом в помещении – за исключением самих обогревателей — являются стены.
Еще более теплый воздух сосредоточен близко к полу, то когда тот поднимается, по мере его остывания, находясь где-то возле уровня головы, имеет небольшую разницу в температуре – примерно 1-2°С. Именно такое распределение температуры позволяет чувствовать человеку себя наиболее комфортно.
В России теплые плинтусы появились относительно недавно, в то время как в Европе их используют вот уже второе десятилетие.
Эти приборы выгодно отличаются от радиаторов, теплого пола – в первом случае они экономят место в доме, и кроме того, обеспечивают более равномерный прогрев помещения.
Греется не только воздух, но и поверхность стен.
Регулировать процесс не нужно – это берет на себя электроника и термостат. Достаточно просто выставить необходимые параметры.
Ковры не нужно убирать, как на так называемом теплом полу, например.
Такое отопление считается инерционным, в нем есть как положительные, так и негативные моменты.
Основной минус в том, что пока не прогреются стены, помещение остается прохладным, даже холодным. Следовательно, такая система приемлема для того жилья, где хозяева проживают постоянно, а не наездами, как, например, на дачах.
Основной плюс в том, что прогретые стены играют роль очень емкого стабилизатора, и отдают свое тепло в случае необходимости. Это помогает на непродолжительное время чувствовать себя довольно комфортно в случае отключения электроэнергии или неполадки водяного отопления.
Немаловажным фактором такого отопления является экономичность, потому что после нагрева стен меньше уходит топлива (электроэнергии). Впрочем, любая инерционная система работает аналогично этой.
Неоспоримые преимущества отопления плинтусного типа:
- Обеспечение равномерного прогрева. В этом случае и углы помещений всегда теплые, что не дает повода для того чтобы завелась плесень.
- Система проста и ремонтопригодна. Легкий доступ к обогревательным приборам позволяет ремонтировать их в случае необходимости просто и быстро.
Из самых явных недостатков отмечается высокая цена, который и останавливает львиную долю потребителей. Это объясняется, прежде всего, дороговизной цветных металлов, которые используются для этой системы. Идеальной техники не существует, при ряде достоинств всегда найдутся какие-либо недостатки. Вот они:
- Не рекомендуют обустраивать плинтус при высокой влажности воздуха.
- Нельзя загромождать его мебелью, а также и декорировать дополнительно. Это приводит к перегреву или слабому прогреванию.
- Если используется водяной плинтус, то длина контура (крыла) не должна быть более 15 метров. В таком случае контуров должно быть больше для уменьшения потерь тепла.
- Дом нужно обязательно утеплять – ведь все базируется на прогреве стен.
Подготовительные мероприятия перед установкой системы
Первым делом необходимо произвести расчет необходимой мощности устройства, а также сделать выбор типа устройства, водяной или же электрический. Количество необходимых нагревательных элементов для каждого помещения будет индивидуальным, и будет зависеть от климата, наличия двойного или тройного стеклопакета в оконных проемах, а также площади, которую необходимо прогреть. Для обеспечения приемлемой температуры в помещении, усредненное значение является сто ватт на квадратный метр. Дополнительным плюсом, в плане экономии, является наличие утепления в Вашем доме или квартире, что позволит существенно сэкономить, ведь в таком случае возможно приобрести систему подешевле, или же снизить количество нагревательных модулей. Для соединения элементов между собой, рекомендуется применять медный припой, ведь он способен выдержать высокие нагрузки, а также обеспечить надежную герметизацию системы. В случае невозможности внедрения данного способа, необходимо применять резьбовые фитинги. Подводку воды в систему из котла, необходимо осуществлять исключительно полимерными трубами, лучше всего полиэтиленовыми.
Пол
Выражаясь примитивными словами, пол с подогревом – это батареи, которые спрятаны под полом. Система может быть различных типов:
- Электрический обогрев. В данном варианте за обогрев отвечают специализированные маты с самонагревающим проводом. Электрический тёплый комфортно устанавливать, но с ним необходимо обращаться бережно, чтобы не повредить провод.
- Водяной – здесь процесс установки труднее, чем у электрического, однако этот тип до этих пор считается самым долговечным и надежным при воплощении условий укладки труб и стяжечной заливки.
- Инфрокрасный – для обогревания применяется специализированная ИК-пленка, которая в отличии от электрической и водяной не заливается стяжкой.
Нередко в комбинировании с системой подогревания пола применяют так же и обыкновенные батареи – данная схема зовется комбинированной.
Плинтуса для обогревания — еще диковинка, однако они быстро завоевывают позиции
Принцип действия теплых плинтусов
Очень часто устанавливают теплый электрический плинтус на балконе, а вскоре, согласно отзывам, распространяют контурный обогрев и на все помещения в доме. Причина этому кроется в принципе работы системы, которая экономя электроэнергию, эффективно обогревает все пространство. Горячие струи воздуха поднимаются вверх по стенам (монтаж плинтусной системы выполняется по периметру комнаты), создавая тепловой экран. Это физическое явление носит название эффекта Коанда. Секрет «прилипания» горячего воздуха к холодной кирпичной поверхности кроется в образовании зоны пониженного давления. Нагретая горячим воздухом стена равномерно отдает тепло воздушным массам внутри помещения.
Недавние отзывы о теплых электрических плинтусах говорят о снижении энергопотребления на 25-33%. При этом потребители утверждают, что контурная система позволяет ликвидировать «холодные зоны» в помещении и не стелить теплый пол. Инновационные высокотемпературные устройства позволяют регулировать температуру. Можно устанавливать терморегуляторы и датчики.
Виды греющих плинтусов
Система плинтусного обогрева может быть двух типов: с электрическими и водяными нагревателями. На стадии монтажа сложнее система с водяными теплыми плинтусами (требуется коллекторное или лучевое подключение), но при эксплуатации она более экономична. Электрический теплый плинтус монтируется быстро — надо только закрепить обогреватели к стене, сразу поле монтажа он готов к работе. Но расходы на отопление, как и у любого электроотопления, высокие.
Одна из самых незаметных систем отопления — теплый (греющий) плинтус
Устройство отопления с водяным теплым плинтусом
Система водяного плинтусного отопления отличается только нестандартной формой отопительных приборов. Ключевые составляющие не отличаются от стандартных: нужен водогрейный котел, коллекторный узел и система труб, при помощи которых подключается теплый плинтус.
Есть еще комбинированный теплый плинтус — с электрическим ТЭНом и трубами для теплоносителя
Обратите внимание: оптимальный режим работы системы — низкотемпературный. На подаче 40-50°C, на обратке примерно на 5°C ниже
Потому подбирать котел или строить систему надо исходя из этого
Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры
Потому подбирать котел или строить систему надо исходя из этого. Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры.
Способ подключения
Есть особенности и в выборе способа подключения. Последовательное подключение всех плинтусных обогревателей в комнате неэффективно: пока теплоноситель дойдет до последних в ветке обогревателе, он сильно остынет и они почти все время будут оставаться холодными.
Лучевая схема подключения выглядит примерно так
Для водяного греющего плинтуса используется лучевая система: приборы подключаются по одному или попарно. Для этого в систему встраивается коллекторный узел, к которому подключаются трубы, которые идут на отопительные приборы. Недостаток такой системы — большой расход труб. Ведь к каждому прибору (или небольшой группе) идет две трубы — на подачу и обратку. Расход труб намного больше, но распределение тепла более равномерно и сама система более надежна. Почему более надежна? При повреждении труб или радиаторов в одной группе, все остальные работают нормально.
Особенности монтажа
При устройстве водяного плинтусного отопления, трубы обычно прячут в пол. Прокладывать их вдоль стен не получится, так как место занято отопительными приборами. То есть, монтаж водяных теплых плинтусов возможен только на стадии ремонта — придется подымать полы.
В смонтированном состоянии очень привлекательно
Укладывать в стяжку рекомендуют специальные полимерные трубы — они не подвержены коррозии и имеют низкую теплоотдачу, то есть потери тепла при транспортировке теплоносителя будут небольшими. Но так как доступность для ремонта у этих систем невелика, брать надо качественный товар известных производителей, а это недешево.
Электрический теплый плинтус
Электрический теплый плинтус внешне от водяного отличается только наличием клемм для подключения питания. В остальном вид тот же. Это две трубки с перпендикулярно закрепленными алюминиевыми/латунными/медными пластинами. В нижней трубке расположен нагревательный элемент – ТЭН, в верхней прокладывают провода для подключения.
Общее устройство греющего плинтуса
Монтировать и подключать электрический теплый плинтус намного проще. Его надо только закрепить, протянуть провода и подключить их к клеммам. Для поддержания заданной температуры в систему встраивают терморегулятор, который включает и отключает нагреватели. Использование термостатов желательно, так как он оптимизирует работу — экономит электричество.
Монтаж действительно несложный, но подключать электрический теплый плинтус надо к выделенной линии с правильно подобранным номиналом автомата защиты и медными одножильными проводами соответствующего сечения. Так что и в этом случае требуется ремонт – проводку принято прокладывать в стене, а для этого надо делать, то есть ломать стены.
Что же выбрать?
Рассмотрев оба варианта отопления, трудно сразу сделать выбор, поэтому стоит узнать еще и о преимуществах каждого типа.
Пол с подогревом
- Он экономичен, особенно если сравнивать с батареями.
- Система тёплых полов долговечна, особенно водяная.
- Разнообразие напольных покрытий при оснащении пола обогревом.
- Может использоваться в любых помещениях.
- Элементы обогрева спрятаны от глаз.
- Поверхность пола прогревается равномерно.
- Степень прогрева помещения легко настроить.
Пол с подогревом подарит комфорт в дом
Плинтус
- В комнате отсутствуют перепады температур.
- Прогревается не только воздух, но и стены, что дает большую эффективность.
- Монтаж может производить даже непрофессионал: для этого не нужно существенное вмешательство в конструкцию помещения.
- Время отклика – то есть начала прогревания – минимальное.
- Его можно красить.
- Ремонт при поломке несложен.
- Обеспечивает недорогой эффективный обогрев больших помещений.
Плинтус с подогревом в разрезе
Что это такое?
Теплым плинтусом называют распределенную модульную систему отопления с т.н. «напольной» установкой.
Термин «напольная» вовсе не означает, что элементы такой системы монтируются на напольное покрытие – крепеж производится на стену в нижней ее части в непосредственной близости (на расстоянии не более 1-2 см) от пола.
Название «плинтус» система получила за скромные габариты модулей (до 3 см толщиной и 10-24 см высотой), отличным декоративным свойствам и возможности монтажа в помещении вместо стандартного плинтуса.
Нагрев воздуха производится греющими модулями – водяными или электрическими.
Выбор плинтусного инфракрасного обогревателя
Виды
Типы электрических плинтусов
Теплый плинтус – это своего рода компактный радиатор, который имеет очень малые размеры и расположен по периметру комнаты. Так же как и классические радиаторы, плинтусные конструкции могут нагреваться при помощи электричества и обычной воды. Для водяных систем есть серьезные ограничения: длина контура не более 15 метров, отсутствие гидравлических ударов и необходимость проведения сложных предварительных расчетов.
Конструкция водяного теплого плинтуса
Все существующие виды электрических нагревателей не имеют ограничений по площади и объему помещения, легко монтируются и занимают крайне мало места при высокой эффективности. Наибольшее распространение получили два типа нагревателей – кабельный и инфракрасный.
ТЭНы по периметру мансардного помещения, которые будут закрыты декоративными панелями
Инфракрасный плинтус
Компактный и экономичный инфракрасный электрический теплый плинтус – это малогабаритная конструкция, состоящая из корпуса, отражателя и нагревательного элемента. ИК-нагреватель представляет собой прибор, который преобразует электрическую энергию в тепловую. Ток от сети с напряжением 220 вольт подается на контакты из меди и посеребренных пластин. По этим биметаллическим электродам ток передается на карбоновые (выполненные из углеродистой пасты) полосы, которые преобразуют переменный электрический ток в инфракрасное излучение.
Нагревательная лента, предназначенная для плинтусов
ИК лучи, проходя сквозь пленку, в которую запаяны контакты, нагревают ее и предметы, с которыми она соприкасается. Таким образом пленка служит своеобразным теплообменником. Температура плавления пленки составляет не менее 210 градусов, а карбоновые контакты нагреваются не более чем на 50 градусов, поэтому ИК системы абсолютно безопасны с точки зрения защиты от пожаров.
Устройство инфракрасной нагревательной пленки
Чтобы инфракрасный обогрев был более эффективным, в качестве подложки под пленку используют фольгированные изоляционные материалы, которые отражают тепло в нужном направлении. ИК нагрев – самый экономичный с точки зрения энергопотребления, безопасен и прост в установке. Среди минусов – высокая цена самой пленки и необходимость использования терморегулятора.
Инфракрасный теплый плинтус требует использования терморегулятора
Статья по теме:
Кабельный нагреватель
Главное требование к системам, применяемым в плинтусных конструкциях – малый размер. Нагревательный электрический кабель, который используется в большинстве систем подогрева, в этом случае – прекрасное решение. Основа такой системы – нагревательный кабель – гибкий провод в многослойной полимерной оплетке.
Нагревательный кабель
Ток, проходя через такой провод, нагревает внешний слой до заданной температуры. Максимальное значение заложено производителем и зависит от химического состава полимера, из которого изготовлен кабель. Терморегулятор может быть установлен и на меньшее значение.
Применение нагревательного кабеля в плинтусном отоплении
Нагревательный кабель может быть использован самостоятельно или в комбинации с металлическими пластинами, обеспечивающими лучший теплообмен. Первый вариант существенно проще и дешевле, однако его эффективность ниже из-за малой площади поверхности кабеля. Использование алюминиевого или медного теплообменника дороже на этапе монтажа, однако уже в первый отопительный сезон затраты окупаются ввиду существенной экономии электричества.
Радиатор, нагреваемый пучком кабелей
Может ли тёплый плинтус стать полноценным отоплением
Производители утверждают, что такое отопление способно полностью заменить радиаторы. Однако на практике приходится столкнуться с обратным.
- Чтобы плинтусная система обогрева могла полноценно прогревать помещение, необходимы тщательные инженерные расчёты, учитывающие размер комнаты, среднюю температуру внутри и вне помещения, толщину стен и т.д.;
- В условиях суровых зим и морозов, такое отопление просто не в состоянии справиться со своими функциями и требует дополнительного обогрева, утепления стен и других мероприятий по созданию тепла в помещении;
- Модули устанавливаются близко к стене и способствуют её прогреванию, что ограничивает в выборе отделок стенного полотна;
- Отопительные контуры водяных систем ограничены по длине. В комнатах большой квадратуры это требует дополнительной установки автономных контуров и их отдельного вывода;
- Данный вид обогрева отличается высокой стоимостью, чем проигрывает классическим радиаторам;
- Сложности монтажа в многоквартирном доме. При установке водяного типа придётся брать специальное разрешение;
- Электрические плинтусы значительно повышают сумму ежемесячных коммунальных платежей за электроснабжение.
Таким образом, плинтусное отопление отличается несомненным удобством и эстетичностью, а также выполняет свои функции по обогреву помещения. Однако такой вид отопления в условиях российских зим больше подходит к обогреву общественных помещений, загородных домов, помещений небольшой площади, а также регионов в высокими среднегодовыми температурами. Несмотря на заявления производителей, тёплый плинтус по ряду весомых причин не сможет полноценно заменить привычные батареи отопления.
