Технические характеристики smd 5050

SMD-диоды

Цветовая температура светодиодных ламп Особенность SMD-диодов, монтирующихся прямо на поверхность плат, – невозможность полноценной маркировки из-за небольших размеров. Отсюда – своеобразная система идентификации. Несколько способов различить такие диоды:

Обратить внимание на форму исполнения корпуса. У каждого типа есть характерный внешний вид, например, электролитические конденсаторы цилиндрические, керамические – в форме параллелепипеда

Свериться с таблицей типоразмеров

Обычно это четыре цифры, которые обозначают габариты резистора в дюймах.

Для каждого типа корпуса и назначения предусмотрена своя система обозначений, что делает расшифровку неудобной.

SMD-диоды – маркировка отличается в зависимости от корпуса

Полярность SMD-диода

Малый размер также не позволяет разместить привычные различимые обозначения полярностей. При определении катода руководствуются следующим:

• маркировка в виде цветных колец наносится на его сторону;
• некоторые корпуса без цветовых символов имеют паз на стороне катода;
• если на корпусе изображен треугольник, его вершина указывает на отрицательный полюс.

Это помогает избежать путаницы. Чаще всего во всех системах маркировки символы наносят на сторону катода, это справедливо и для SMD-элементов.

Общая информация

Эта разновидность выпускается исключительно в квадратном корпусе толщиной 1,6 мм и размерами 5х5 мм. Указанная информация в виде маркировки наносится на сам корпус и дополнительно указывается в паспорте.

В отличие от всех других разновидностей светодиодов, модуль smd 5050 led включает в себя сразу 3 источника, которые могут быть:

• белыми – сверхъяркие мощные лампы, на которые нанесен тончайший слой люминофора;;
• цветными – в зависимости от типа модуля цвета могут отличаться. Также нанесен слой люминофора;
• цветными – RGB 5050 из красного, зеленого и голубого цветов.

Светодиоды SMD5050 и SMD3528

Все световые приборы люминесцируют, то есть поглощают свет лампы и преобразуют его в свечение, подобное солнечному. Цветовая температура может варьироваться от 2800°К до 12000°К в зависимости от типа лампы. Для информации – цветовая температура Солнца составляет 5000°К.

Цветные источники SMD 5050 излучают только один цвет, почему их и именуют монохромными – это может быть теплый желтый, красный, зеленый или синий.

Монохромные источники

Конфигурация RGB SMD уже состоит из светодиодов сразу трех цветов – красного (R), зеленого (G) и синего (B), которые при одновременно включении выдают белый свет. При регулировании интенсивности каждого отдельного элемента можно получить любой цвет из видимого человеческим глазом спектра.

SMD 5050 RGB

Как правильно расшифровать маркировку?

Маркировка смд светодиодов предоставляет пользователю краткую информацию об изделиях. Например, перед нами светоизлучающий диод, маркированный SMD 2835 UWC 5. Расшифровываем: типоразмер 2835 с габаритами 2,8×3,5 мм, мощностью 0,5 Вт, белый оттенок свечения.

Тип SMD	Кол-во кристаллов	Габариты, мм
3528	1	3,5х2,8х1,4
5050	3 / 4	5х5х1,6
5630	1	5,6х3х0,75
5730	1 / 2	5,7х3х0,75
3014	1	3х1,4х0,75
2835	1	2,8х3,5х0,8

Как определить светодиод по внешнему виду?

Измеряете габариты диода с помощью любой линейки. Ищете размеры в таблице, определяете тип изделия и смотрите его характеристики.

Тип SMD	Кол-во кристаллов	Габариты, мм	Мощность, Вт	Ток, мА	Светопоток, Лм
3528	1	3,5х2,8х1,4	0,02 / 0,06	20	5-7
5050	3 / 4	5х5х1,6	0,02	60 / 80	18-20
5630	1	5,6х3х0,75	0,2-0,4	150	58
5730	1 / 2	5,7х3х0,75	0,5 / 1	150 / 300	50 / 158
3014	1	3х1,4х0,75	0,1-0,12	30	9-13
2835	1	2,8х3,5х0,8	0,2 / 0,5 / 1	60 / 150 / 300	20 / 50 / 100

Как определить полярность светодиода?

В прозрачном корпусе выводного светодиода можно увидеть анод и катод характерной формы.

На SMD-корпусах виден угловой срез, указывающий на катодный вывод. На тыльной стороне размещена площадка теплоотвода, смещенная в сторону анода.

Еще одним указателем полярности являются пиктограммы: треугольник, буквы П и Т. Направление буквенных выступов и вершины треугольника указывает на катод.

Параллельное подключение

При параллельном подключении светодиодов, напряжение на них будет одинаковым. А так как не существует двух диодов с абсолютно одинаковыми характеристиками, то будет наблюдаться следующая картина: через какой-то светодиод будет идти ток ниже номинального (и светить он будет так себе), зато через соседний светодиод будет херачить ток в два раза превышающий максимальный и через полчаса он сгорит (а может и быстрее, если повезет).

Очевидно, что такого неравномерного распределения мощностей нужно избегать.

Для того, чтобы существенно сгладить разброс в ТТХ светодиодов, лучше подключать их через ограничительные резисторы. Напряжение блока питания при этом может быть существенно выше прямого напряжения на светодиодах. Как подключать светодиоды к источнику питания показано на схеме:

Проблема такой схемы подключения светодиода в том, что чем больше разница между напряжением блока питания и напряжением на диодах, тем больше бесполезной мощности рассеивается на ограничительных резисторах и тем, соответственно, ниже КПД всей схемы.

Ограничение тока происходит по простой схеме: повышение тока через светодиод приводит к повышению тока и через резистор тоже (т.к. они включены последовательно). На резисторе увеличивается падение напряжения, а на светодиоде, соответственно, уменьшается (т.к. общее напряжение постоянно). Уменьшение напряжения на светодиоде автоматически приводит к снижению тока. Так все и работает.

В общем, сопротивление резисторов рассчитывается по закону Ома. Разберем на конкретном примере. Допустим, у нас есть светодиод с номинальным током 70 мА, рабочее напряжение при таком ток равно 3.6 В (это все берем из даташита к светодиоду). И нам нужно подключить его к 12 вольтам. Значит, нам нужно рассчитать сопротивление резистора:

Получается, что для питания светодиода от 12 вольт нужно подключить его через 1-ваттный резистор на 120 Ом.

Точно таким же образом, можно посчитать, каким должно быть сопротивление резистора под любое напряжение. Например, для подключение светодиода к 5 вольтам сопротивление резистора надо уменьшить до 24 Ом.

Значения резисторов под другие токи можно взять из таблицы (расчет производился для светодиодов с прямым напряжением 3.3 вольта):

Uпит	ILED
5 мА	10 мА	20 мА	30 мА	50 мА	70 мА	100 мА	200 мА	300 мА
5 вольт	340 Ом	170 Ом	85 Ом	57 Ом	34 Ом	24 Ом	17 Ом	8.5 Ом	5.7 Ом
12 вольт	1.74 кОм	870 Ом	435 Ом	290 Ом	174 Ом	124 Ом	87 Ом	43 Ом	29 Ом
24 вольта	4.14 кОм	2.07 кОм	1.06 кОм	690 Ом	414 Ом	296 Ом	207 Ом	103 Ом	69 Ом

При подключении светодиода к переменному напряжению (например, к сети 220 вольт), можно повысить КПД устройства, взяв вместо балластного резистора (активного сопротивления) неполярный конденсатор (реактивное сопротивление). Подробно и с конкретными примерами мы разбирали этот момент в статье про подключение светодиода к 220 В.

smd 3014

Однокристальный компактный прибор умеренной (0.12 Вт) мощности и световым потоком до 11 лм. В зависимости от исполнения может излучать белый свет разной цветовой температуры, а также синий, желтый, зеленый, красный и оранжевый. Для защиты от окружающей среды и коррекции цветовой температуры кристалл покрывается компаундом с люминофором.

Основная область применения smd 3014: светодиодные ленты и модули для декоративной подсветки, точечные светильники и лампы к ним. Нередко используются для изготовления автомобильных ламп.

Если ты заинтересовался светодиодами типа 3014, то более подробно о них можешь почитать в этой статье.

Общая информация

Эта разновидность выпускается исключительно в квадратном корпусе толщиной 1,6 мм и размерами 5х5 мм. Указанная информация в виде маркировки наносится на сам корпус и дополнительно указывается в паспорте.

В отличие от всех других разновидностей светодиодов, модуль smd 5050 led включает в себя сразу 3 источника, которые могут быть:

• белыми – сверхъяркие мощные лампы, на которые нанесен тончайший слой люминофора;;
• цветными – в зависимости от типа модуля цвета могут отличаться. Также нанесен слой люминофора;
• цветными – RGB 5050 из красного, зеленого и голубого цветов.

Светодиоды SMD5050 и SMD3528

Все световые приборы люминесцируют, то есть поглощают свет лампы и преобразуют его в свечение, подобное солнечному. Цветовая температура может варьироваться от 2800°К до 12000°К в зависимости от типа лампы. Для информации – цветовая температура Солнца составляет 5000°К.

Цветные источники SMD 5050 излучают только один цвет, почему их и именуют монохромными – это может быть теплый желтый, красный, зеленый или синий.

Монохромные источники

Конфигурация RGB SMD уже состоит из светодиодов сразу трех цветов – красного (R), зеленого (G) и синего (B), которые при одновременно включении выдают белый свет. При регулировании интенсивности каждого отдельного элемента можно получить любой цвет из видимого человеческим глазом спектра.

SMD 5050 RGB

Потребление светодиода ватт. Как узнать мощность светодиодной ленты

Для организации наружного и внутреннего освещения, особенно для создания разнообразных локальных подсветок интерьерных зон, все чаще прибегают к использованию светодиодных лент .

Светодиодные ленты универсальны, по сравнению со светильниками они недороги, по сравнению с люминесцентными лампами — весьма энергетически экономичны, к тому же их очень несложно монтировать, – все это объясняет растущую популярность светодиодных лент у самого широкого круга потребителей.

В связи с актуальностью данной темы давайте поговорим о параметрах светодиодных лент, о том как узнать и рассчитать мощность ленты и на что стоит ориентироваться при выборе светодиодной ленты для своих нужд.

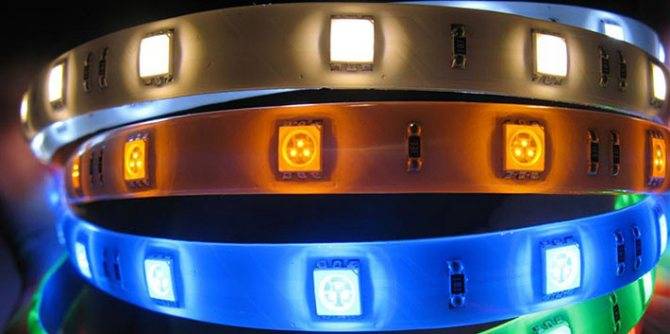

Типичная светодиодная лента — это своеобразная гибкая печатная плата со смонтированными на ней в определенном порядке SMD-светодиодами с одной стороны, и с проводящими дорожками с обратной стороны. Данные ленты выпускаются на постоянное напряжение 5, 12, 24 или 36 вольт. Класс защиты ленты может быть от IP20 (самая открытая и незащищенная) до IP68 (полностью водонепроницаемая, облаченная в силиконовую трубку).

Наиболее популярные SMD светодиоды, применяемые на таких лентах: SMD3528, SMD5050, SMD5630 и SMD5730. Цифры в маркировке светодиода обозначают габаритные размеры светодиодов в миллиметрах, например светодиод SMD5630 имеет длину 5,6 мм и ширину 3,0 мм.

Сами же светодиодные ленты на бобинах имеют того рода маркировку: 24W 12V 2A – это характерные параметры, например, 5 метров ленты с потреблением 4,8 Вт на метр, это может быть лента с 60 светодиодами SMD3528 на каждый метр. Более детально о типах светодиодов расскажем далее.

Вот мощности наиболее популярных светодиодов, которые встречаются на лентах:

SMD3528 – 0,11 Вт;

SMD5050 – 0,3 Вт;

SMD5630 – 0,5 Вт;

SMD5730 – 0,5 Вт.

Самый маленький из перечисленных SMD-светодиодов используемых в изготовлении лент — это SMD3528 , имеющий габариты 3,5 на 2,8 мм и номинальную мощность 0,1 Вт. Это однокристальный светодиод. Ленты, собранные из данных диодов, отличаются дешевизной и особой универсальностью: обычно напряжение питания ленты составляет 12 В. Такие ленты популярны в декоративном оформлении потолков и различных интерьерных ниш.

Одиночная цепь на ленте содержит три светодиода SMD3528 и один токоограничительный резистор. Таких параллельно соединенных цепей на ленте много, их можно отрезать столько, сколько нужно. Из-за наличия токоограничительного резистора на один светодиод ленты приходится уже в среднем не 0,1 Вт, а 0,08 Вт при напряжении питания 12 В.

Ленты выпускаются с разной плотностью светодиодов на метровый отрезок ленты, обычно кратно 30 или 60: 30, 60, 120, 180 и 240 светодиодов на метр. Таким образом мощность отрезка ленты определенной длины можно узнать просто сосчитав светодиоды на отрезке. Причем отрезать ленту следует строго по специальным меткам, нанесенным на лицевую сторону ленты.

Один метр ленты с 60 светодиодами SMD3528 на метр будет иметь мощность 4,8 Вт; соответственно 120 светодиодов на метр — 9,6 Вт; 180 — 14,4 Вт: 240 — 19,2 Вт на метр. Если нужно меньше или больше — отрезается кусок по отрезным меткам и тогда мощность изменится пропорционально: пол метра — 2,4 Вт, полтора метра — 7,2 Вт (60 светодиодов на метр) и т. д.

Ленты на светодиодах SMD5050 втрое мощнее лент на диодах SMD3528, ведь в одном SMD-элементе здесь содержится три светоизлучающих кристалла таких как в одном SMD3528. Данные ленты хорошо подходят для построения систем подсветки рабочих столов, потолков и дверных проемов, также популярен данный типоразмер в подсветке автомобильных салонов.

Примечательно, что светодиодные ленты с диодами типоразмера SMD5050 бывают и трехцветными. Здесь 1 метр с 30 светодиодами на метр будет потреблять 7,2 Вт, а с 60 и 120 светодиодами на метр — соответственно 14,4 и 28,8 Вт. Отрезок в полметра — 3,6 Вт.

Очевидно, мощность пропорциональна длине. Отрезать следует только по отметкам, иначе одна из параллельных цепочек с резистором будет нарушена и у вас останутся неиспользуемые светодиоды на ленте. Чем выше напряжение питания ленты (по документации) — тем длиннее единичная цепочка светодиодов которую нельзя нарушать отрезая.

Далее по размеру идут SMD5730 и SMD5630 , каждый светодиод на 0,5 Вт. Из лент на данных светодиодах можно строить полноценное освещение. 30 светодиодов на метр такой ленты будут потреблять 15 Вт, а 60 на метр — все 30 Вт. Если нужно 3 метра ленты с диодами SMD5630 с плотностью диодов 60 элементов на метр — потребуется стабилизированный блок питания на 90 Вт.

В чем разница между smd 3528 и smd 5050. какие из них лучше?

Светодиоды давно признаны самым надёжным, экономичным и экологичным типом освещения. По спектру, эффективности светоотдачи и компактности у них попросту нет конкурентов. Цена этих преимуществ – достаточно высокие требования к источнику питания и значительное тепловыделение.

Любое устройство с мощностью более 20 Вт/м.кв во избежание перегрева требует теплоотвод. Для светодиодов это обязательное условие для стабильной и длительной работы, поскольку перегрев матрицы приводит к её быстрому выгоранию.

Конструктивные особенности светодиодов

Сравним параметры мощности самых распространённых светодиодов

Это мощность матрицы при условии сплошного монтажа. Естественно, в светодиодной лампе, и тем более в светодиодной ленте плотность монтажа элементов значительно ниже.

Необходимость в дополнительном теплоотводе возникает, когда корпус в котором находятся светодиоды исключает свободную рециркуляцию воздуха – светодиодные прожекторы, мощные светодиодные ленты при монтаже в желобах.

Конструкция всех диодов 3528 – однокристальный элемент с мощностью светового потока 6-9 люмен. В матрице 5050 располагается три таких кристалла, чем обусловлено пропорциональное увеличение яркости и мощности.

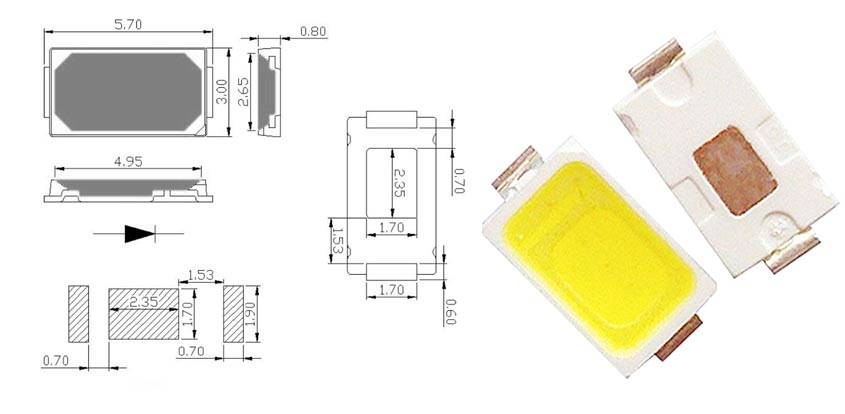

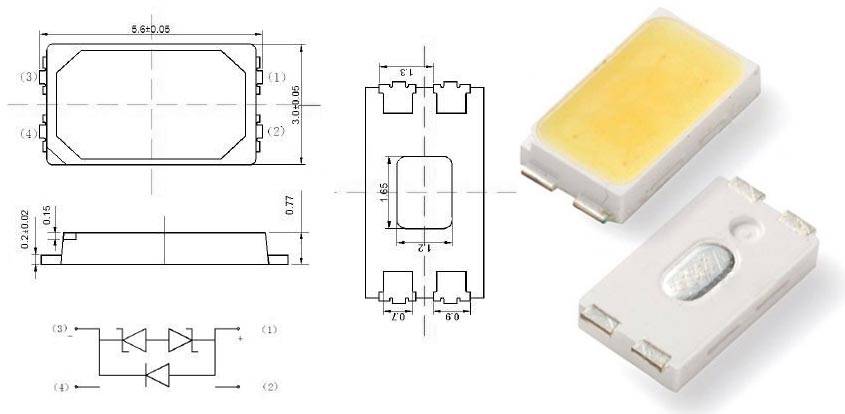

Модели с маркировкой 5630 и 5730 собраны на кристаллах повышенной плотности, поэтому имеют более высокую яркость, сравнительно с 5050 и более высокую теплоотдачу.

Критерии выбора светодиодной матрицы

При выборе типа матрицы желательно достичь оптимального соотношения затраты/результат.

Чтоб понять какие лучше smd 3528 или 5050, нужно понимать, что три светодиода 3528 соответствуют по яркости одному 5050, но стоимость их на 30% выше. Их использование целесообразно, когда требуется мягкий рассеянный свет, например, для ночной подсветки.

Создание двухрежимной системы освещения

Освещение с ванной комнате, туалете

Оптимальный вариант организации освещения предусматривает возможность двух режимов освещения: стандартное и ночной режима подсветки. Для этих целей можно использовать светодиодные ленты на элементах 3528 и 5050.

С точки зрения финансов, модули на матрице 5050 более выгодны, поскольку обходятся на треть дешевле, чем лента на светодиодах 2538. Именно их традиционно используют для монтажа основного освещения. Но ночью находиться в помещении, когда на вас светит лампочка мощностью 100 Вт не очень комфортно.

Уменьшить яркость возможно двумя способами: установить диммер для светодиодной ленты либо параллельно основному освещению смонтировать менее мощную ленту на 3528 диодах. Но для такого небольшого помещения стоимость диммера обойдется ощутимо дороже нескольких метров ленты.

Подсветка жилой комнаты

Для помещений с большой площадью яркость освещение выгоднее регулировать диммером для светодиодной ленты. Это значительно рентабельнее монтажа двух самостоятельных источников освещения.

Отличия SMD 5050, 2835 и 3528

2835 – компактный вариант 5050, который используют при создании источников повышенной яркости. Между светодиодом 2835 и 5050 отличие лишь в размере светоизлучающего слоя и площади теплоотвода, у 2835 она больше.Часто путают 3528 и 2835 диоды. Несмотря на одинаковые размеры это разные классы изделий.

Светодиодные ленты повышенной яркости нашли применение рекламе для создания светящихся конструкций, когда при минимальных размерах необходима высокая яркость.

Для бытового освещения такой тип не подойдёт. Меньший размер светоизлучателя даёт более узкий пучок, из-за чего будут перепады зон освещённости, чего не наблюдается у диодов с типоразмером 5050.

Оцените, пожалуйста, статью. Мы старались:) (Пока оценок нет)Загрузка…

Основные технические характеристики

Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.

Напряжение питания

Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:

• +12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
• +12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
• +12 В является наиболее безопасным напряжением для человека.

Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.

Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.

Степень защиты от влаги и пыли

Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:

1. IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
2. IP33 – от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
3. IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
4. IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
5. IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
6. IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.

Плотность светодиодов

Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.

Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.

Световой поток

Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:

• Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
• Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.

На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.

Как правильно паять

На производстве точечное паяние не практикуется, только сразу весь комплект. Дома такой возможности нет, поэтому можно воспользоваться паяльником с учетом следующего:

• температура жала не выше 300°;
• температура корпуса в момент спайки до 260°;
• время контакта – 7-9 секунд;
• до того, как начать работу, определяют полярность.

Кто-то пытается соединить лед элементы феном, но честно скажем, затея не самая удачная, тем более, что придется искать низкотемпературную паяльную пасту. Слишком большая зона покрытия, паяльник в этом случае срабатывает более ювелирно.

В заключение отметим, что хотя по характеристикам диоды smd 5050 и уступают современным образцам, их не снимают с производства. Уже нет лам и светильников на их основе, в основном производстве перешло на выпуск светодиодных лент с такими элементами. Они показывают хороший технически и энергетический результат, поэтому и остаются востребованными и популярными в бытовой и развлекательной сфере.

ВИДЕО: Как паять мелкие светодиоды

Основные характеристики

Среди всех видов SMD LED, имеющихся в арсенале современных производителей, светодиод 5050 выделяется наиболее компактной конструкцией. Он представляет собой полупроводниковый прибор, излучающий свет под действием постоянного тока. В стандартном корпусе установлены три кристалла, действующие в связке и выдающие большой световой поток. Есть элементы монохромные, существуют т.н. RGB диоды, созданные из трех чипов разного цвета (Red Green Blue — Красный, Зеленый, Синий).

Материалами для создания чипов служат:

• алюминий;
• фосфор;
• галлий;
• индий.

В качестве легирующих добавок применяются соединения азота и других химических элементов. Эти материалы позволяют получать одно- и трехцветные светодиоды.

Для изготовления корпуса используется термоустойчивый пластик. Рассеиватель представлен линзой, которую заливают эпоксидной смолой. С нижней стороны размещены теплоотводы, обеспечивающие охлаждение кристаллов. Каждый элемент имеет по 6 контактов — 3 анода и 3 катода. Для простоты определения полярности на корпусе имеется косой срез, расположенный на стороне катодов. В заводских условиях используется групповой монтаж, для домашних мастеров удобнее пайка каждого компонента по отдельности. К особенностям элементов типа 5050 следует отнести:

• малая деградация, не превышающая 4 % на 3000 часов непрерывной работы;
• для корпуса использован специальный термостойкий полимер, способный выдерживать 250° в течение длительного времени;
• рабочая температура чипов достигает 110°.

Описание

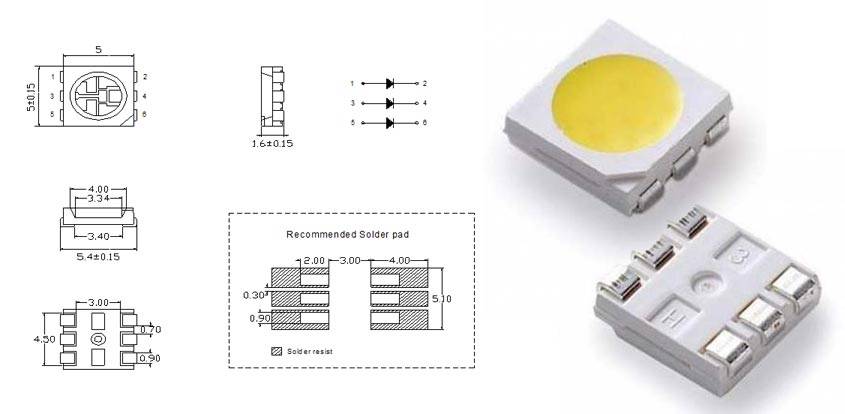

LED SMD 5050 выпускаются в квадратном корпусе размером 5х5 мм, что отражается в цифровом индексе маркировки прибора. Высота корпуса составляет 1.6 мм.

В отличие от других LED, 5050 представляет собой светодиодный модуль, состоящий не из одного, а из трех светодиодов. В зависимости от типа модуля светодиоды могут быть белыми, монохромными (цветными) или иметь три разных цвета – RGB модули.

Монохромные сборки SMD 5050 могут излучать красный, синий, зеленый или желтый свет.

Светодиоды RGB SMD в квадратном корпусе 5050 состоят из красного, зеленого и синего светоизлучающих диодов (Red, Green, Blue). Регулируя интенсивность излучения каждого из трех цветов RGB модуля, можно получить белый свет или различные оттенки цветов видимого спектра.

Цвет, который излучает SMD 5050, маркируется следующим образом:

• SMD Wxx 5050 – белый;
• SMD Rxx 5050 – красный;
• SMD Gxx 5050 – зеленый;
• SMD Bxx 5050 – синий;
• SMD Yxx 5050 – желтый;
• SMD RGB 5050 RGB светодиод.

В зависимости от типа светодиода на месте символов хх могут находится обозначения, отражающие цветовую температуру белых светодиодов или длину волны цветных LED.

Разница между светодиодами 3528 и 5050

В числе самых популярных модификаций светодиодов — 3528 и 5050. Что они собой представляют?

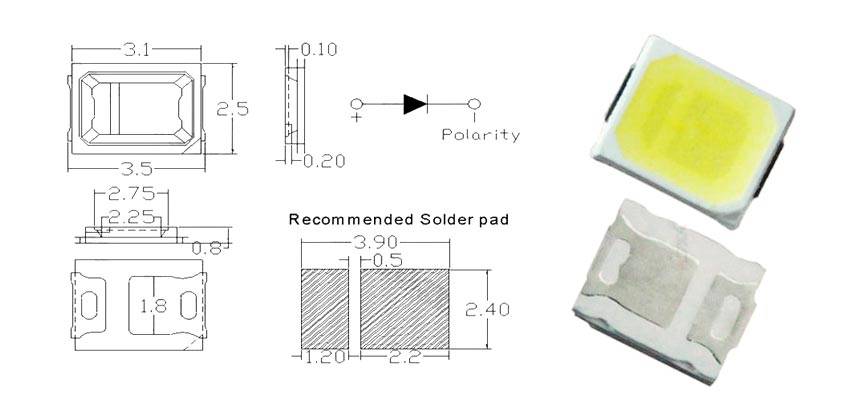

Наименование данных электронных компонентов отражает их размер: 3,5 на 2,8 мм. В структуре 1 светодиода рассматриваемого типа присутствует 1,2 или 3 полупроводниковых кристалла.

В результате с помощью соответствующих электронных компонентов можно обеспечивать освещение помещений при использовании 3 цветов.

Распространены вместе с тем и монохромные светодиоды 3528 — они способны светиться белым, синим, красным, зеленым, желтым цветом.

От конкретного цвета электронного компонента зависит уровень освещенности, обеспечиваемый светодиодом. Так, самый высокий показатель имеют белые устройства. Их освещенность может достигать 5,5 люмен. Существенно скромнее освещенность у синих светодиодов — она обычно не превышает 0,85 люмен.

Светодиоды 3528 чаще всего используются как элемент конструкции осветительных лент, различных бытовых приборов.

Основные характеристики рассматриваемых электронных компонентов таковы:

• световой поток — в пределах 5,5 люмен;
• мощность — порядка 0,1 Вт;
• рабочая температура — от минус 40 до 85 градусов;
• номинальный ток — 25 мА;
• напряжение — порядка 3,2 В;
• угол свечения — порядка 120 градусов.

Что представляют собой светодиоды 5050?

Наименование рассматриваемых светодиодов, как и в случае с электронными компонентами типа 3528, отражает их величину — 5 на 5 мм.

Прежде всего следует отметить, что структура светодиода 5050 фактически представлена тремя электронными компонентами типа 3528, смонтированными в одном корпусе.

Поэтому по основным технологическим свойствам они будут довольно схожи со светодиодами 3528. Но между рассматриваемыми электронными компонентами существенны различия в части характеристик:

• световой поток светодиодов 5050 может достигать 18 люмен;
• мощность данных электронных компонентов составляет порядка 0,21 Вт;
• номинальный ток светодиодов 5050 — 60 мА;
• напряжение — около 3,3 В;
• угол свечения — порядка 125 градусов.

Конкретный показатель производительности светодиода (к слову, так же как и в случае с электронным компонентом 3528) зависит от фирмы-производителя, от уровня располагаемой ей инфраструктуры выпуска светодиодов.

Сравнение

Главная особенность светодиодов 3528 и 5050 в том, что первые входят в структуру вторых, образуя, по сути, новое устройство. В связи с этим обнаруживается не одно отличие светодиодов 3528 от 5050 — выше, рассматривая их характеристики, мы убедились в данном факте. Но с технологической точки зрения оба электронных компонента работают по схожим принципам.

Изучив, в чем разница между светодиодами 3528 и 5050, зафиксируем выводы в таблице.

Таблица

Светодиоды 3528	Светодиоды 5050
Что общего между ними?
Светодиоды технологически схожи, в структуре элемента 5050 присутствуют 3 светодиода 3528
В чем разница между ними?
Размер — 3,5 на 2,8 мм	Размер — 5 на 5 мм
Световой поток — до 5,5 люмен	Световой поток — до 18 люмен
Мощность — порядка 0,1 Вт	Мощность — порядка 0,21 Вт
Номинальный ток — 25 мА	Номинальный ток — 60 мА
Угол свечения — 120 градусов	Угол свечения — 125 градусов

Технические характеристики

Светодиоды 5050 выпускаются многими производителями. Поэтому строгого стандарта, за исключением размера модуля, на данные приборы не существует. К тому же такие параметры диода как, потребляемый ток, прямое рабочее напряжение, мощность, световая отдача и световой поток напрямую зависят от цвета LED. Обычно эти параметры лежат в пределах:

• потребляемый ток – до 25 мА;
• падение напряжения на диоде от 1.8 В до 3.4 В;
• сила света от 500 мкд – 4500 мкд;
• угол рассеянья света – 120о;
• рабочая температура 65о С.

Выбирая светоизлучающие диоды для массового применения необходимо внимательно изучать даташит LED 5050 каждого конкретного производителя. К сожалению, малоизвестные китайские производители грешат тем, что намеренно завышают параметры своих приборов.

Поэтому, для полной уверенности соответствия led заявленным характеристикам, лучше произвести фотометрические испытания образцов. Также, по причине разброса параметров, нежелательно использовать светодиоды разных производителей в одном изделии.

Размеры, характеристики и различия светодиодных кристаллов (чипов) 3528, 5050, 2835, 5630, 5730

Основной элемент светодиодного модуля (кластера) — светодиод. Основу светодиода составляет светодиодный чип (кристалл). Создание светодиодного чипа — это сложный технологический процесс, состоящий из следующих этапов: выращивание кристалла, создание чипа («планарная обработка пленок»), биннирование (сортировка чипов на группы — бины), создание непосредственно светодиода.

По своей конструкции чипы делятся на планарные и вертикальные. Конструкция вертикальных чипов обеспечивает лучший отвод тепла. Планарные чипы более распространены из-за относительной простоты процесса производства. По излучению чипы подразделяются на инфракрасные, красные, оранжевые, желтые, зеленые, синие, фиолетовые и ультрафиолетовые в зависимости от свойств материалов, из которых они изготовлены.

Для получения источников белого цвета используются нитридные, алюминатные и силикатные люминофоры. Выбор типа люминофора для получения белого света зависит от назначения светодиода. Светодиодные кристаллы бывают квадратной, прямоугольной, треугольной и шестиугольной формы. Габаритные размеры светодиодного чипа измеряются в микрометрах (мкм), в миллиметрах (мм) и mil (мил=1/1000 дюйма = 25,4мкм). Размер сторон поперечного сечения чипа составляет от 200 мкм до 7мм, толщина достигает 100 мкм. В светодиодных модулях и светодиодных лентах используются планарные чипы.

Типоразмеры

светодиодного чипа SMD идентифицируются по четырехзначному числу, которое обозначает размер кристалла.

Основные типоразмеры и характеристики светодиодных чипов:

• SMD 3528 — разработан давно и поэтому уступает по энергоэффективности современным кристаллам, но в связи с отлаженным процессом производства является самым дешевым и доступным. LED SMD 3528 прямоугольной формы с размерами сторон 3,5 х 2,8мм и высотой 1,4мм. На коротких сторонах имеются два контакта. На углу корпуса со стороны катода есть срез (ключ) для визуального определения полярности.

• SMD 5050 — представляет собой матрицу из трех кристаллов 3528. Общий размер 5,0 х 5,0мм. Световой поток кристалла 5050 в три раза больше, чем у 3528. Каждый из трех кристаллов может управляться отдельно. В SMD 5050 RGB собрано три светодиодных кристалла зеленого, красного и синего цвета. Светодиоды с маркировкой 5054, 5055, 5060 аналогичны чипу 5050, но в их обозначении указана длина выводов.

• SMD 2835 — это современный эффективный кристалл, пришедший на смену чипам 5050 и 3528. Он производит на 20% больше света, чем 5050, что позволяет уменьшить энергопотребление. Габаритные размеры кристалла 2,8 Х 3,5мм, высота до 0,8мм. У чипа 2835 увеличены контактные площади анода и катода, что обеспечивает качественный теплоотвод. Люминофором покрыта вся излучающая часть, что увеличивает площадь излучения. Благодаря всем этим улучшениям, у 2835 больший срок службы.

• SMD 5630 — изготовлен с применением новым материалов. Корпус имеет размеры 5,6 х 3,0мм. Характеризуется большей мощностью и светоотдачей. Имеет четыре вывода с ключом, из которых пока задействовано только два.

• SMD 5730 — кристалл имеет незначительные отличия от 5630. Размер самого чипа 4,8 х 3,0мм, размер чипа с выводами 5,7 х 3,0мм. Вместо четырех имеет два вывода. Кристалл выше на 0,5мм. SMD 5730 имеет два варианта исполнения 5730-05 и 5730-1.

• Еще существуют светодиоды с типоразмерами 3014, 3030, и редкие у нас 7020, 8520. Последние два используются в светодиодных алюминиевых линейках. Постоянное совершенствование характеристик светодиодов, увеличение их эффективности и энергосберегающих свойств, производство эффективных оптических систем способствует появлению все новых и новых современных высокотехнологичных светодиодных источников света. Светодиоды появились на рынке относительно недавно, но благодаря своим отличным качествам потеснили все другие источники света.
