Ведущие фирмы-производители фонариков
Рынок наводнён большим количеством китайских фонарей, качество которых в большинстве оставляет желать лучшего. Среди такого обилия трудно найти по-настоящему качественный товар от известных производителей, особенно когда более дешёвые модели копируют под брендовые модели. Вот обзор самых лучших производителей, которые на сегодняшний день представляют свою продукцию на отечественном рынке:
Surefire. Самый известный производитель фонариков. Продукцией этой компании пользуются не только обычные граждане, но и отряды SWAT, а также подразделения полиции. Как можно догадаться, этот американский бренд в своей продукции делает упор на качество, прочность и долговечность. Более того, Surefire использует также инновации, ведь именно их специалисты почти 40 лет назад первые разработали лазерные прицелы для стрелкового оружия. В связи с этим продукция этой компании отличается высокой прочностью и качеством, а из минусов можно отметить чрезмерный уклон в оружейную тематику.
EagleTac. Согласно многим топам, эта компания производит ещё более прочные фонари, чем Surefire
Являясь американским брендом, своей продукции EagleTac уделяет наибольшее внимание ударопрочности и компактности. В линейке этой фирмы много моделей, которые не только выдают яркий свет, но и имеют USB-разъём для подзарядки. Кроме этого, из особенностей продукции этой компании можно отметить использование пыле- и влагозащиты во всех сериях, а также выдача пожизненной гарантии на свою продукцию
Минусы – очень узкая специализация, ведь среди всего разнообразия товаров от EagleTac нельзя найти ни одного налобного варианта
Кроме этого, из особенностей продукции этой компании можно отметить использование пыле- и влагозащиты во всех сериях, а также выдача пожизненной гарантии на свою продукцию. Минусы – очень узкая специализация, ведь среди всего разнообразия товаров от EagleTac нельзя найти ни одного налобного варианта.
Olight. Выпускает большое количество различных моделей под любые нужды: тактические, карманные, налобные – все эти модели есть в ассортименте Olight. Особенность компании – использование инноваций в своей продукции, так как большинство фонариков имеют множество режимов работы, а управлять ими, например, можно с помощью лишь одной кнопки. Некоторые модели поддаются даже перепрошивке, что по-настоящему удобно. Минусы – несовершенная линейка фонарей для оружия, а также растущие в последнее время цены на неё.
LEDLenser. Эта немецкая компания не так давно стала частью Leatherman. Славится своими светодиодными фонарями, которые несмотря на довольно небольшую цену сделаны качественно и имеют очень большой срок службы. Все модели LEDLenserудивляют: компактные – своей мощностью, защищённостью и прочностью, более крупные – оснащённостью, системой фокусировки и всё той же мощностью. К минусам можно отнести недавнюю новость о переносе производства в Китай, что немного отразилось на качестве товара.
Nitecore. Несмотря на обилие азиатских брендов сомнительного качества, Nitecoreк ним не относится. В ассортименте этой компании можно найти устройства под любые нужды, при этом они качественные, имеют комплектующие элементы и прослужат очень долго. Ведь не зря продукция этого китайского бренда отмечена международными премиями, такими, как, например, iF Design Award 2017. Из недостатков стоит отметить, что в последнее время фонарики Nitecoreстали дорожать, но их качество осталось на том же самом высоком уровне.
Fenix. Ещё один китайский бренд, который можно выделить на фоне других производителей из Поднебесной. Выпускает фонарики для самых разных нужд: от брелковых вариантов до тактических моделей. Продукция проходит несколько этапов проверки перед выходом на рынок, имеет высокое качество сборки и материалов. Несмотря на то, что Fenix– производитель из Китая, стоимость продукции этой компании стоит на уровне с мировыми производителями.
Яркий луч. Отечественный производитель, который специализируется на выпуске портативных источников питания. Продукция этого бренда характеризуется высоким качеством и приемлемой ценой, поэтому фонарики Яркий луч – одни из лучших представителей среднего ценового сегмента. В проверке качества товара активно участвуют покупатели, а это означает, что компания прислушивается ко всем хорошим и плохим отзывам и старается оперативно исправлять любые недостатки.
Какие диоды используются в фонариках?
Мощные светодиодные фонари начались с устройств с матрицей 5-мм.
LED фонари в совершенно разных исполнениях, от карманных до кемпинговых, получили широчайшее распространение в середине 2000-х. Их цена заметно снизилась, а яркость и долгий срок службы от одного заряда батареек сыграли свою роль.
5-ти миллиметровые белые сверхъяркие светодиоды потребляют от 20 до 50 мА тока, при падении напряжения 3.2-3.4 вольта. Сила света – 800 мкд.
Очень хорошо показывают себя в миниатюрных фонариках-брелках. Маленький размер позволяет носить такой фонарик с собой. Питаются они либо от «мини-пальчиковых» батареек, либо от нескольких круглых «таблеток». Часто используются в зажигалках с фонариком.
Вот какие светодиоды в китайских фонариках устанавливаются уже много лет, но их век постепенно истекает.
В поисковых фонарях при большом размере отражателя есть возможность смонтировать десятки таких диодов, но такие решения постепенно отходят на второй план, а выбор покупателей падает в пользу на фонарей на мощных светодиодах типа Cree.
Такие фонари работают от батареек типа АА, ААА или аккумуляторов. Стоят недорого и проигрывают как в яркости, так и в качестве современным фонарям на более мощных кристаллах, но об этом ниже.
В дальнейшем развитии фонарей производители перебрали множество вариантов, но рынок качественной продукции занимают фонари с мощными матрицами или дискретными светодиодами.
Как переделать обыкновенный фонарик в светодиодный
Для работы потребуются:
- надежный корпус от предыдущего фонарика;
- светодиоды – выбираются в зависимости от нужных характеристик;
- драйверы для диодов;
- батарея;
- зарядное устройство для аккумулятора;
- кнопка включения-выключения;
- радиатор.
При использовании мощных светодиодов в фонаре потребуется монтажная плата с алюминиевой подложкой. Для фонарика лучше подобрать диод, рассчитанный на напряжение до 5 вольт, с компактными размерами. Для защиты батареи и подзарядки можно взять плату TP4056. Все составляющие помещаются в корпус устройства.
Если будет создаваться мощный фонарь, можно приобрести диод Luminus SST-90-WW Star. Он компактный, дает большой световой поток. Устанавливаться светодиод должен в массивный корпус с качественным радиатором и драйвером питания.
Применения UVС светодиодов:
УФ-светодиоды могут сыграть полезную роль в профилактике инфекционных заболеваний. Их можно использовать для приготовления питьевой воды, замены хлора в качестве дезинфицирующего средства для воды в бассейнах, уничтожения микробов в стиральных и посудомоечных машинах, уничтожения микробов в воздухе в очистителях воздуха и системах отопления, вентиляции и кондиционирования, а также для дезинфекции поверхностей в больницах, на кухнях, в школах, офисах и учреждениях.
Самое важное и актуальное применение в последние годы UVС светодиоды находят в борьбе с COVID
Ультрафиолетовое излучение и спектральная кривая воздействия излучения на бактерии и вирусы.( бактерицидной эффективности)
COVID-19
Коронавирус COVID-19
УФ-С излучение является бактерицидным и очень эффективно при дезинфекции. Излучение в диапазоне от 205 до 315 нм способно уничтожать бактерии и вирусы. Принцип воздействия заключается в разрушении ДНК болезнетворных организмов. Причем, как показали научные исследования, наибольшей эффективности это воздействие достигает при длине волны 265 нм, близкой к длине волны излучения ртути (около 254 нм.). Чем ближе излучение источника к 265 нм, тем лучше он справляется с поставленной задачей. Все ртутные лампы излучают постоянную линию 253,6517 нм, тогда как УФ светодиоды могут иметь большой разброс пиков излучения в зависимости от используемых полупроводниковых материалов, и, как следствие, существенно различаться по эффективности обеззараживания.

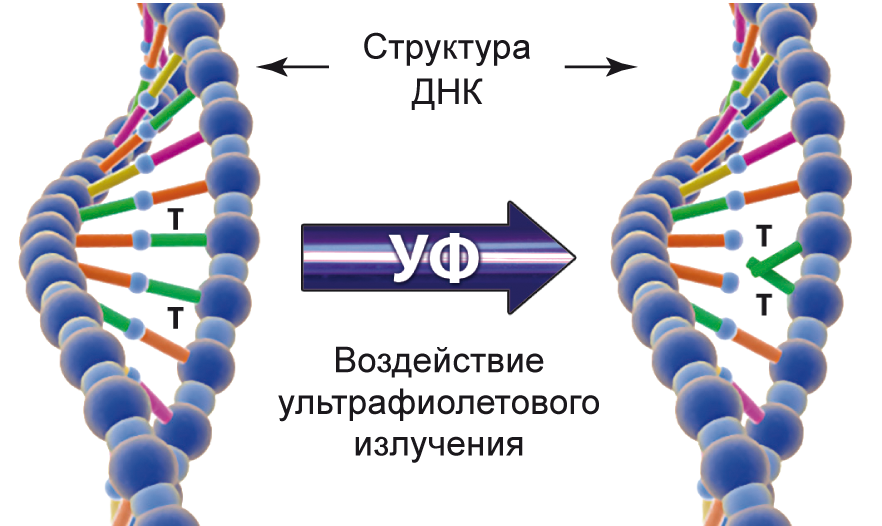

УФ свет разрушает ДНК структуру клеток
Борьба с вирусами
Пандемия коронавируса COVID-19 уже успела оказать большое влияние на светотехническую отрасль. Основным направлением, куда прилагаются в настоящее время усилия ученых и инженеров, стали светодиоды, дающие излучение в ультрафиолетовом диапазоне С для дезинфекции и борьбы с вирусами. Как уже было сказано выше, принцип воздействия заключается в разрушении ДНК болезнетворных организмов.
УФ свет в спектре от 100 до 280 нанометров обладает способностью приводить к структурным изменениям в ДНК и РНК живых организмов. Именно поэтому под воздействием больших доз такого ультрафиолета вирусы, с одной стороны, теряют способность к размножению, а с другой, утрачивают многие свои функции.
Дезинфекция и стерилизация инструментов

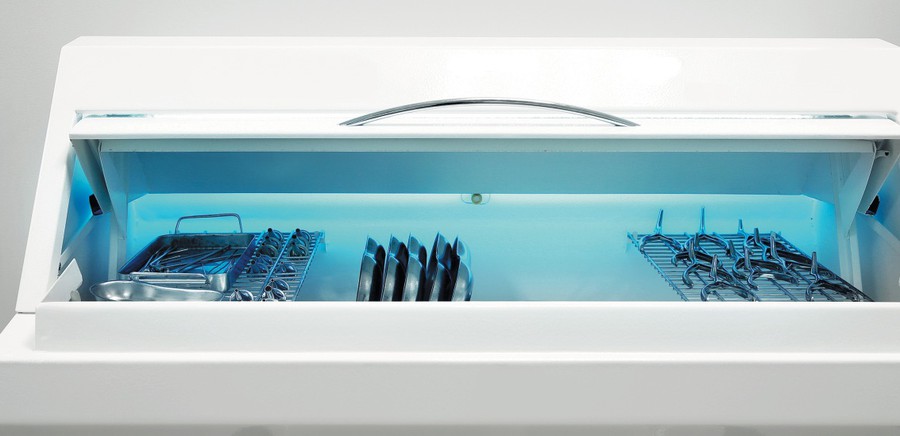

Обеззараживание медицинского инструмента с помощью светодиодной бактерицидной лампы.
Какая марка лучше
Хотите купить самый лучший тактический фонарь? На мировом рынке есть несколько производителей, продукция которых выглядит очень достойно и отлично работает в экстремальных условиях. К лидерам рынка относятся компании JETBeam и Klarus, которые предлагают отличное качество по относительно небольшой цене.
Окончательный выбор зависит от того, для какой цели нужен фонарик, какие задачи перед ним стоят. Самый лучший подствольный фонарь для снайперской винтовки вряд ли необходим в обычном турпоходе. А лучший карманный фонарь не подойдет для крепления на шлем. Поэтому перед выбором стоит определиться с целями и задачами. Именно так поступают профи!
Мощный светодиод Малыш ML-E
Еще одна модель мощных и ярких светодиодов от американского производителя класса XLamp, которая называется ML-E.
Новые светодиоды ML-E
Мощностные параметры этого образца – всего 0,5W. Но основываясь на факты и практические исследования, этот LED светоизлучающий элемент характеризуется отличными светотехническими показателями:
- номинальное значение напряжения – 12 Ватт;
- тип исполнения – корпусная часть PLCC4 (поверхностное крепление);
- типоразмеры – 3,5*3,5*1,2 мм;
- энергоэффективность – 112 Люм/Вт (достаточно высокие показатели);
- показатели теплового сопротивления – 11° на Ватт, чем не могут похвастать аналогичные по эксплуатационным параметрам светоизлучающие изделия;
- допустимый ток – 175 мА (оптимальное значение – 150 мА);
- температура света – 2600-8300°К;
- показатели яркости – 30 lum и 51 lum.
Перечислять все модели мощных светодиодов можно очень и очень долго, поскольку нами были рассмотрены всего два самых популярных образца в своих категориях, которых не так уж и мало. Есть еще светодиодки на 3W, 20W, 50W, 100W и т.д. И в каждой из этих категорий есть свой самый мощный и ярких образец. Так, к примеру, есть мощные светодиоды 10W 12V 800 lum, которые пользуются огромной популярностью среди автовладельцев при устройстве осветительной системы.
Маркировка светодиодов по цвету
Чтобы приобрести светодиод нужного цвета, предлагаем ознакомиться с условным обозначением цветности, входящей в состав маркировки. У CREE оно располагается после обозначения серии светодиодов, и может быть:
- WHT
, если свечение белого цвета; - HEW
, если высокоэффективного (high efficiency) белого; - BWT
для белого второго поколения; - BLU
, если свечение синего света; - GRN
для зеленого; - ROY
для королевского (яркого) синего; - RED
у красного.
Другие производители часто используют другое условное обозначение. Так KING BRIGHT позволяет подобрать модель с излучением не только определенного цвета, но и оттенка. Присутствующее в маркировке обозначение будет соответствовать:
- Красному (I, SR);
- Оранжевому (N, SE);
- Желтому (Y);
- Синему (PB);
- Зеленому (G, SG);
- Белому (PW, MW).
Устойчивость сверхярких светодиодов
Сверхяркие светодиоды представляют собой превосходную альтернативу традиционным источникам света благодаря своей эффективности и надежности. Однако, как и любая другая электронная компонента, светодиоды могут быть подвержены различным воздействиям, которые могут повлиять на их работоспособность и долговечность.
Одним из основных факторов, влияющих на устойчивость сверхярких светодиодов, является температура. Высокая температура может привести к перегреву светодиода и его деформации, что в конечном итоге приведет к выходу из строя
Поэтому важно обеспечить достаточное охлаждение светодиодов, особенно при использовании их в интенсивных световых приборах, таких как фары автомобилей или светильники
Примеры мер по обеспечению устойчивости светодиодов:
- Использование радиаторов и теплопроводящих материалов для отведения тепла от светодиодов.
- Установка вентиляторов или других систем охлаждения, которые помогут снизить температуру окружающей среды и сохранить оптимальные условия для работы светодиодов.
- Использование стабилизаторов напряжения для защиты светодиодов от внезапных перепадов напряжения.
- Установка защитных кожухов или оболочек для предотвращения воздействия пыли, влаги и других агрессивных факторов.
Полезные рекомендации по уходу за светильниками с сверхяркими светодиодами:
- Регулярно очищайте светильники от пыли и грязи с помощью мягкой ткани или щетки, чтобы сохранить оптимальные условия для работы светодиодов.
- Не используйте агрессивные химические средства для очистки светильников, чтобы не повредить поверхность светодиодов.
- Проверяйте работоспособность светильников периодически и регулярно заменяйте вышедшие из строя светодиоды.
Следуя указанным выше рекомендациям, можно значительно продлить срок службы сверхярких светодиодов и обеспечить их устойчивость в различных условиях эксплуатации.
Видео
Данное видео подробно расскажет Вам про мощные светодиодные лампы.
Если провести анализ цен на светодиодные фонари, то можно установить следующее. Независимо от назначения модели, цены на них вполне приемлемые. Любой группе присущ широкий разброс цен. Даже поисковый фонарь можно купить всего за 3,5 тысячи рублей. Причем, несмотря на низкую стоимость, он будет укомплектован вполне достаточным набором функций.
Рекомендуем Вам также более подробно ознакомиться со схемой энергосберегающей лампы.
Как и где появились первые карманные фонари?
Основным препятствием для изобретения переносного электрического светильника являлось отсутствие сухих элементов питания. Данную проблему успешно решил в 1886 году ученый Карл Гасснер, впервые изготовивший сухую батарейку, которая не пропускала наружу электролит. Само же устройство, с которым принято ассоциировать сейчас любой карманный фонарик, было запатентовано американцем Давидом Майселлем. Его фонарь имел черты, близкие современным приборам этого класса. Он представлял собой картонную трубку, оснащенную с одной стороны линзой и металлическим отражателем, а с другой – крышку, через которую загружались три батарейки. Устройство включалось прижатием металлического кольца, укрепленного на корпусе к обручу. Майселль продал свой патент выходцу из Белоруссии Конраду Хьюберту, который усовершенствовал прибор и в 1905 году создал фирму The American Ever Ready Company, ставшую на много лет главным производителем лучших фонариков в мире.

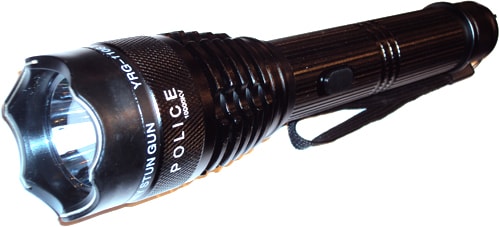

Фонари Police
Такие фонари ярко светят и могут выступать в роли средства самообороны. Однако и в них случаются проблемы со светодиодами.
Как заменить светодиод в фонарике Police
Широкий модельный ряд очень трудно охватить в рамках одной статьи, но можно дать общие рекомендации по ремонту.
- При ремонте фонаря с электрошокером будьте аккуратны, желательно используйте резиновые перчатки, чтобы избежать удара током.
- Фонари с пылевлагозащитой собраны на большом количестве винтов. Они отличаются по длине, поэтому делайте пометки откуда вы выкрутили тот или иной винт.
- Оптическая система фонарика Police позволяет регулировать диаметр светового пятна. При разборке на корпусе сделайте отметки в каком положении стояли детали перед снятием, иначе будет трудно поставить блок с линзой обратно.
Замена светодиода, блока преобразователя напряжения, драйвера, аккумулятора возможна с применением стандартного набора для пайки.
Индикаторные светодиоды
Индикаторные светодиодные чипы наиболее распространены. Применяются для различной подсветки и индикации, от фонарей и светофоров до бытовой техники. Современные модификации обладают большой силой света, хотя это достаточно маломощные светодиоды.
Функцию отражателей, концентрирующих световой поток, выполняют стенки и опорная пластина. Приборы имеют прямоугольные торцы с диаметром 3-10 мм и выпуклые линзы. Для них требуется источник питания в 2,5-5 В (предел по току – 20-25 мА), а если используется интегрированный резистор – 12 В. Угол свечения бывает либо широким (110-140о), либо узким (15-45о). Светоотдача белых светодиодов находится на уровне 3-5 Лм.
Индикаторный диод обладает следующими преимуществами:
- небольшая стоимость;
- безопасные токи и напряжение светодиодов;
- высокий уровень защиты от внешних воздействий;
- небольшое потребление энергии с низкой теплоотдачей, позволяющей устройствам работать продолжительное время без охлаждающих радиаторов.
Среди индикаторных выделяют следующие типы светодиодов:
| Тип светодиода | Строение | Корпус | Цветовой диапазон | Угол рассеяния | Область применения |
| DIP | Самые маленькие, кристалл в выводном корпусе | Прямоугольный или цилиндрический, диаметр – от 3 до 10 мм. Имеет выпуклую линзу | Одно- и многоцветный (RGB), УФ и ИК | До 60о | Устройства индикации, световые табло, ёлочные украшения |
| Super Flux «Piranha» | Имеет четыре вывода для фиксации на плате | Прямоугольный, с линзой (5 или 3 мм) или без | Зелёный, красный, синий и белые с разной температурой | 40-120о | Подсветка дневных ходовых огней, автомобильных приборов и прочего |
| Straw Hat | Два вывода, кристалл расположен возле передней стенки | Цилиндрический, радиус линзы увеличен, высота уменьшена | Синий, зелёный, жёлтый, белый и красный светодиод | 100-140о | Используются, когда требуется равномерное освещение с небольшим энергопотреблением |
| SMD | Не имеют вывода, монтируются поверхностно | Типовой размерный ряд, часть с выпуклой линзой, другая – плоские светодиоды | Цветные и белые | 20-120о | Являются основой диодных лент |
Наиболее технологичной и популярной является группа SMD светодиодов.
Характеристики светодиодов для фонариков. Ремонт и увеличение мощности
Область применения светодиодов Главные характеристики Светодиоды отвечают за качество света, которое излучает фонарь. Стабильность освещения зависит от множества характеристик, среди которых — ток потребления, поток света и цветовая температура. Современные карманные модели создаются на единственном светодиоде, мощность которого достигает 1, 2, либо 3 Вт. Указанные электрические характеристики — это свойства различных моделей светодиода от известных марок.
Всем эти условия удовлетворяют мощные светодиодные фонари. По сравнению с ксеноновыми и галогеновыми лампами светодиоды практически не нагреваются, имеют высокий КПД и большую светоотдачу. Военные и специальные Главное требование к военным и специальным диодным фонарям — прочность корпуса и влагозащищенность. К армейским фонарикам относятся тактические или охотничьи. Они закрепляются на ружье. Есть модели для краткоствольного и длинноствольного оружия. Используются для подсветки цели. К специальному оборудованию относятся поисковые фонари. Они отличаются габаритными размерами, высоким уровнем яркости и прочностью.
Достоинства и недостатки светодиодов Эта статья раскрывает секреты светодиодов , которые известны только профильным специалистам. Вы узнаете какие виды led выпускаются промышленностью, познакомитесь с технологиями их изготовления и характеристиками. Отдельный раздел посвящен особенностям модельного ряда светодиодов, применяемых в лентах и светильниках. Вы убедитесь, что обычная линейка поможет узнать типоразмер smd-диода и затем найти о нем необходимую информацию. Всё о видах светодиодов Вначале светодиоды применялись лишь в качестве индикаторов на аппаратуре и оборудовании. Яркость индикаторных светоизлучающих диодов была невелика, и их свечение было хорошо заметно только в темноте. Изделия отличались выводной конструкцией — из круглого корпуса выходили два вывода анод и катод. С развитием технологий и появлением потребности в альтернативных источниках света появились более мощные и яркие диоды. Они используются в современных светильниках, люстрах и прожекторах, выгодно отличаясь от ламп накаливания и галогеновых большей светоотдачей и яркостью, достигающей нескольких тысяч люменов.
Расшифровка кода маркировки светодиодной ленты
Для изготовления светодиодной ленты используется диэлектрик, имеющий толщину 0,2 мм. На него наносятся токопроводящие дорожки, имеющие контактные площадки под чипы, предназначенные для монтажа SMD-компонентов. Лента включает отдельные модули, имеющие длину 2,5-10 см и рассчитанные на напряжение 12 либо 24 вольта. В состав модуля может входить 3-22 светодиода и несколько резисторов. Длина готовых изделий в среднем составляет 5 метров при ширине 8-40 см.
На бобину либо упаковку наносятся маркировку, в которой содержится вся актуальная информация о светодиодной ленте. Расшифровка маркировки можно увидеть на следующем рисунке:
Статья
Чтобы передвигаться или работать в темноте, нужен фонарик. Они бывают разных типов начиная от маленьких карманных до больших военных или поисковых. Конструкция и мощность фонарика зависит от его предназначения, например, для того чтобы в темном подъезде подсветить замочную скважину достаточно карманного фонарика малой мощности, а для туристов нужен кемпинговый фонарь, который может светить во все стороны, подобно керосиновой лампе и водонепроницаемый ударопрочный фонарь, чтобы передвигаться в условиях плохой видимости. В этой статье мы рассмотрим, как выбрать мощный светодиодный аккумуляторный фонарь для ваших целей.
Какие светодиоды стоят в китайских фонариках?
Многие товары сейчас покупаются на aliexpress, где можно найти как оригинальную продукцию, так и китайские копии, которые не соответствуют заявленному описанию. Цена за такие приборы бывает сопоставимой с ценой на оригинал.
В фонарике, где заявлен светодиод Cree, его может на самом деле не быть, в лучшем случае будет стоять диод откровенно другого типа, в худшем такой, который внешне будет трудно отличим от оригинала.
Что это может за собой повлечь? Дешевые светодиоды выполняются в низкотехнологичных условиях и не выдают заявленной мощности. Имеют низкий КПД, от того у них усиленный нагрев корпуса и кристалла. Как уже было сказано, что перегрев – самый злой враг для Led приборов.
Так происходит потому, что при нагревании через полупроводник увеличивается ток, вследствие чего нагрев становится еще сильнее, мощности выделяется еще более, лавинообразно это приводит к пробою или обрыву светодиода.
Если постараться и потратить время на поиск информации, можно определить оригинальность продукции.
LatticeBright – это китайский производитель светодиодов, который делает продукцию очень похожей на Cree, наверное это совпадение дизайнерской мысли (сарказм).
На подложках эти клоны выглядят следующим образом. Можно заметить разнообразие форм подложек для светодиодов, производимое в китае.
Подделки изготавливаются довольно умело, многие продавцы не указывают об этом «бренде» в описании товара и о том, где произведены светодиоды для фонарей. Качество таких диодов не самое худшее среди китайского барахла, но и далеко от оригинала.
Установка светодиода вместо лампы накаливания
У многих в старых вещах пылятся коногонки или фонари на лампе накаливания и вы можете легко сделать его светодиодным. Для этого есть либо готовые решения, либо самодельные.
С помощью разбитой лампочки и светодиодов, если добавить немного смекалки и припоя, можно сделать отличную замену.
Железный бочонок в данном случае нужен для улучшения отвода тепла от LED. Далее нужно припаять все детали друг к другу и закрепить клеем.
При сборке будьте аккуратны – избегайте замыкания выводов, в этом поможет термоклей или термоусадочная трубка. Центральный контакт лампы нужно распаять – образуется отверстие. Продеть через него вывод резистора.
Дальше нужно припаять свободный вывод светодиода к цоколю, а резистора к центральному контакту. Для напряжения 12 вольт нужен резистор 500 Ом, а для напряжения в 5 В – 50-100 Ом, для питания от Li-ion 3.7В аккумулятора – 10-25Ом.
Подобрать светодиод для фонарика гораздо сложнее чем его заменить. Нужно учитывать массу параметров: от яркости и угла рассеивания, до нагрева корпуса.
Кроме того, нельзя забывать об источнике питания для диодов. Если вы освоите все описанное выше – ваши приборы будут светить долго и качественно!
Яркость фонаря
Яркость фонаря определяет количество исходящего света, зависит от его мощности и измеряется в люменах (обозначение: лм или lm). Количество люменов показывает, сколько в сумме производит света фонарь, без учёта рассеивания. Яркость фонаря может составлять от 50 до 2000 люмен. Для сравнения: лампа накаливания горящая у вас в доме дает 710 люменов рассеянного света.
Выбирать фонарь по люменам нужно в зависимости от того, какая яркость вам необходима. Гнаться за максимальной яркостью не стоит. Максимально яркие фонари очень быстро расходуют аккумулятор, выделяют очень много тепла и от этого перегреваются.
- Для выполнения каких-либо простых работ вполне достаточно фонаря с яркостью 5-50 люменов.
- Для передвижения по ночному лесу достаточно фонаря с яркостью 50-100 люменов.
- Для ночного бега или ночных поездок на велосипеде требуется фонарь с яркостью 200-300 люменов.
- Для быстрого бега, беговых лыж, быстрой езды на велосипеде, спелеологических задач требуется фонарь с яркостью 400-800 люменов.
Самодельный светодиодный фонарь
Наряду с качественными светодиодными фонарями в магазинах часто встречаются дешевые подделки. Светодиоды в них быстро выгорают, в результате чего покупка быстро превращается в бесполезный мусор. Поэтому многие любители домашнего мастерства не без основания считают, что добросовестно выполненная самоделка гораздо надежнее и долговечнее покупного фонаря.
Аккумуляторный фонарь – основные детали (фото)
Поскольку светодиодные лампы давно покинули ряды дорогостоящих и дефицитных изделий, собрать комплектующие для работы труда не составляет.
Материалы и инструменты
За светодиодами вам придется идти в магазин, а аккумулятор сначала поищите дома: возможно, у вас валяется надоевшая вашему чаду (или младшему братишке) радиоуправляемая игрушка. Вообще большая часть необходимых материалов у вас наверняка уже есть. Надо только провести ревизию скопившегося «хлама».
Итак, вам надо приготовить:
- светодиодную лампу;
- аккумулятор на 12 В;
- кусок трубы, лучше ПВХ диаметром 50 мм;
- клей для ПВХ;
- два резьбовых фитинга ПВХ;
- резьбовую заглушку (тоже ПВХ);
- кусочек пенопласта;
- тумблер;
- изоленту.
Собрав все необходимые материалы, позаботьтесь об инструменте. Для работы вам потребуется:
- ножовка;
- надфиль;
- паяльник;
- припой;
- бокорезы;
- наждачка.
Приступаем к работе
Для начала при помощи пайки собираем электрическую цепь, состоящую из светодиодной лампы, аккумулятора и тумблера. После сборки можно проверить работу цепи и, если светодиод включается-выключается при манипуляциях тумблером, можете приступать к сборке механической части фонарика:
- в фитинге вырежьте отверстие под лампу (по краям пройдитесь надфилем);
- измерьте суммарную длину светодиода и аккумулятора и под этот размер отрежьте от трубы заготовку для корпуса;
- перед установкой лампы края отверстия смажьте клеем: так вы защитите внутренне пространство фонарика от попадания влаги. Дополнительную защиту обеспечат заглушка и фитинги;
- тумблер устанавливается под заглушкой, со стороны, противоположной лампе;
- подождите, пока клей высохнет – и можете приступать к испытаниям фонаря.
Вот так можно смастерить работоспособный светодиодный фонарик. На рыбалку и в поход с ним лучше не ходить, но светодиодный светильник для гаража и дома будет служить вполне эффективно.
Схема светодиодного фонарика
Домашние мастера хорошо знаю принцип работы светодиода и поэтому редко используют их по причине специфических характеристик. Обеспечить благоприятные условия для их работы можно при помощи простейшей схемы преобразователя напряжения.
Простейшая схема преобразователя напряжения
Питание светодиода осуществляется чрез транзисторный преобразователь.
В его состав входят:
- два транзистора;
- трансформатор;
- резистор.
Выводы обмоток соединяются по схеме, указанной на рисунке. Светодиод устанавливается на место лампы накаливания в корпус фонарика (он должен на 1 мм выступать из гнезда).
Схема подключения элементов в светодиодном фонарике
Светодиодный фонарь – устройство
Маркируются ли светодиоды по цвету?
Маркировка Российских светодиодов достаточно сложна. Для примера приведем лишь небольшую часть таблицы цветовой маркировки.
| Светодиод | Материал корпуса | Цвет свечений | Маркировка |
| АЛ102А | Металлостекло | Красный | Красная точка |
| АЛ102В | -/- | Зеленый | Зеленая точка |
| АЛ102Г | -/- | Красный | 3 красные точки |
| АЛ102Д | -/- | Зеленый | 2 зеленые точки |
| ЗЛ102А | -/- | Красный | Черная точка |
| ЗЛ102Б | -/- | Красный | 2 черные точки |
| ЗЛ102В | -/- | Зеленый | Белая точка |
| ЗЛ102Г | -/- | Красный | 3 Черные точки |
| ЗЛ102Д | -/- | Зеленый | 2 белые точки |
| АЛ112А | -/- | Красная полоска | |
| АЛ112Б | -/- | Зеленая полоска | |
| АЛ112В | -/- | Синяя полоска | |
| АЛ112Г | -/- | Красная полоска | |
| АЛ112Д | -/- | Зеленая полоска | |
| АЛ112Е | -/- | Красная точка | |
| АЛ112Ж | -/- | Зеленая точка |
Зарубежные элементы маркируются по-разному, в зависимости от страны производителя и фирмы.
Часто маркировка на светодиодной ленте расшифровывается
Осветительная техника осветительная-техника
Осветительная техника играет важную роль в современной жизни, обеспечивая нам комфортное освещение в различных ситуациях. Сверхяркие светодиоды стали одной из самых популярных технологий, используемых в осветительной технике.
Светодиоды имеют ряд преимуществ перед традиционными источниками света. Они обладают высокой яркостью, долгим сроком службы и низким энергопотреблением. Благодаря этим характеристикам, светодиоды нашли применение во многих областях, включая фонарики.
Сверхяркие светодиоды используются в фонариках для обеспечения яркого и долговечного света. Они способны создать сильное освещение даже в условиях низкой освещенности. Благодаря этому, фонарики с использованием светодиодов стали незаменимым инструментом для путешествий, походов, ремонта и других ситуаций, требующих яркого освещения.
Благодаря своей надежности и малым габаритам, светодиодные фонарики легко помещаются в кармане или рюкзаке, что делает их удобными в использовании. Кроме того, они обладают высокой степенью эффективности, что означает, что вы получаете максимальное количество света при минимальном расходе энергии.
Осветительная техника осветительная-техника с использованием сверхярких светодиодов является надежным и энергоэффективным решением для фонариков, обеспечивая яркое и долговечное освещение в различных ситуациях.
