Процедура по шагам
В первую очередь, если куплен недорогой прибор от малоизвестного производителя, советуется разобрать его и осмотреть. Не должно быть видимых повреждений, неподключенных проводов, отсутствия изоляции.
Основные действия по монтажу светодиодного прожектора:
- снятие крепления клеммной колодки;
- зачистка окончания проводов;
- ввод сетевых электропроводов;
- подключение проводов питания;
- закрепление крышки;
- установка светодиодного прожектора на кронштейн;
- установка собранной конструкции на нужный участок.
Подключаемые провода необходимо зачистить от изоляции на 2-4 см.
Определение места
Перед тем как подключить светодиодный прожектор, необходимо определиться с местом, где он будет работать. Нужно рассчитать, какой световой поток понадобится, на какой площади будет прибор освещать территорию. Требуется убедиться, что рядом есть точки питания. Для уличных светильников обычно прокладывают кабель. Светодиодный прожектор при работе нагревается, поэтому должен быть доступ для циркуляции воздуха. Для эффективного освещения перед источником света не должно быть загораживающих конструкций или деревьев.
Прожектор можно закрепить на потолке, стене, опоре – на любой гладкой поверхности. Высота определяется с учетом габаритов, мощности и других важных параметров.
Крепление прибора на дереве, ПВХ пластике или жестяной пластине выполняется с помощью саморезов. Если нужно установить прожектор на кирпиче или бетоне, предварительно вставляются чопики, а потом сами крепежные механизмы.
Процедура подключения с заземлением и без него
Перед тем как подключить прожектор, следует обязательно изучить инструкцию. В случае если не указана полярность, ее можно не учитывать при подсоединении к сети. Для установки прожектора используется гибкий медный проводник, устойчивый к высоким температурам.
Подключать изоляционный провод не всегда нужно. Например, если подводящий провод имеет двухжильную конструкцию. Тогда землю можно заизолировать и спрятать в приборе.
Для обеспечения беспроблемного функционирования дополнительно применяют понижающие трансформаторы.
Схема подключения и установка
Установить фотореле можно самостоятельно. Это устройство крепится на вертикальную поверхность в месте, где солнечное освещение пространства находится на достаточном уровне.
При установке этого устройства следует учесть некоторые моменты, которые могут повлиять на нормальное функционирование прибора, а также на его долговечность:
- Если рабочее напряжение прибора – 220 В, то его следует подключить к сети, в которой отклонение от номинала не превышает 10%. Двенадцативольтовые устройства устанавливаются через понижающий трансформатор и выпрямитель тока. Если подключается резервная система, то возможно подключение, от аккумуляторных батарей.
- Запрещается установка фотореле в местах рядом с легковозгораемыми предметами, а также возле ёмкостей с химическими реагентами и кислотами.
- Если устанавливается устройство с выносным фотоэлементом, то при покупке устройства необходимо проверить наличие специального кронштейна, на который устанавливается чувствительный элемент.
- Установка датчика фотореле должна быть осуществлена таким образом, чтобы на него не падал свет от освещения, которое включается этим датчиком.

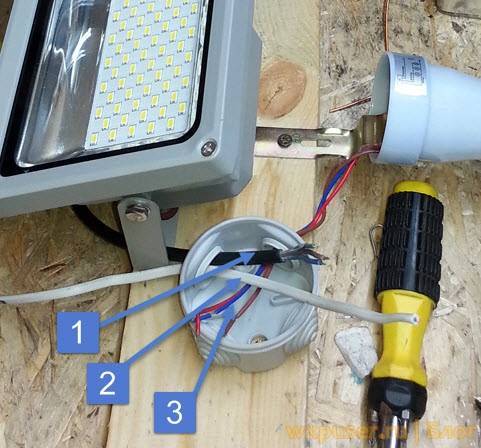

Схема подключения прибора к регулируемой осветительной системе очень проста, но следует учесть некоторые моменты и правила такого подключения.
Фотореле имеет три провода различного цвета:
- Красный – выносной, коммутирующий провод.
- Коричневый – фазный провод.
- Синий – “0”.
Перед проведением работ по подключению реле, необходимо полностью обесточить проводку.
Синий провод соединяется с “0” подводящей проводки и со светильником.
Красный провод выводится из фотореле напрямую на осветительный контур.
Коричневый – подключается только к фазному проводу проводки.
Если прибор имеет только два провода на выходе, то его необходимо подключить следующим образом:
- Подключение “фазы” осуществляется к красному проводу устройства.
- Подключение “0” производится к синему проводу.
- Вывод электрического тока к потребителям осуществляется на плате, и соответствующие провода закрепляются с помощью клемм.
Такие устройства предназначены для подключения одной лампочки. Если необходимо соединение нескольких осветительных приборов, то их следует подключать параллельно.
Некоторые устройства могут быть подключены к заземлению, поэтому при наличии дополнительного провода или контакта, подключение осуществляется стандартным способом, и “земля” подводится к устройству по 3 – жильному кабелю.
Для подключения проводов наиболее правильным вариантом, будет использование клемм, но возможна и спайка медных проводов с последующей изоляцией.
Все элементы для автоматического включения освещения, предназначенные для работы на улице, имеют степень защищённости не ниже IP44, но при налипании большого слоя снега возможно серьёзные перебои в работе такого устройства. Поэтому датчик фотореле, желательно установить под небольшим прозрачным навесом. Для изготовления навеса более всего подходит сотовый поликарбонат.
Не стоит размещать фотореле слишком низко. При переносе громоздких предметов, устройство можно легко повредить.
Рекомендуемая высота установки – 2,1 м.
Схема фотореле
Техника безопасности и рекомендации по эксплуатации
При работе с электрооборудованием обязательно требуется соблюдать технику безопасности и следить за условиями эксплуатации.
Основные требования:
- не мочить руки перед работой, не выполнять работы с уличным освещением при сырости;
- отключать цепь от источника тока;
- не использовать приборы с низкой степенью защищенности от влаги и пыли на улице или непригодных помещениях;
- работать инструментами с заизолированными рукоятками;
- не устанавливать рядом с маломощными приборами;
- перед установкой требуется замерить напряжение, допустимы отклонения не более чем на 10%;
- не использовать рядом с диодным устройством химикаты;
- при обнаружении перебоев в работе led прожектора требуется выключить его из сети питания;
- периодически протирать изделие и ухаживать за ним;
- если прибор используется в качестве фонаря, надо выбирать устройство в мощном защищенном корпусе;
- светильник, который используется для освещения территории около дома, лучше размещать под крышей для дополнительной защиты от дождя.
Конструкция светодиодного прожектора
Большинство прожекторов данного типа изготавливается на основе алюминиевого корпуса, содержащего стеклянные или пластиковые рефлекторы для рассеивания света или формирования узконаправленных световых пучков. Наличие нескольких наклонных зеркал внутри корпуса или специальных панелей (не обязательно стеклянных) позволяет задавать нужное направление светового потока.
Рабочая часть прожектора называется светодиодной матрицей. Она состоит из одного или нескольких полупроводников, впаянных в обычную плату. Несмотря на то, что матрица не выделяет тепло наружу, она нагревается изнутри. От того, насколько качественно будет организован отвод тепла, зависит продолжительность эксплуатации устройства.
В этих целях используются специальные радиаторы. В процессе нагрева температура по подложке с минимальным сопротивлением уходит на радиатор (обязательно наличие термопасты).
Для стабильной и продолжительной работы светодиодам необходимо постоянное напряжение с минимальными перепадами. За соблюдение данного требования отвечает дополнительный элемент – драйвер (блок питания). Эта небольшая деталь содержит трансформатор, диодный мост, конденсатор и стабилизаторы. Может быть дополнена иными электротехническими компонентами.
К уличным прожекторам нередко подключают датчики движения, поэтому они работают только при необходимости, когда сенсор регистрирует приближение человека. Датчик движения характеризуется разными параметрами, среди которых – чувствительность и диапазон действия. От первой характеристики зависит, будет ли устройство реагировать на передвижение собаки и других мелких существ, от второй – на каком расстоянии должен находиться от прожектора человек, чтобы включился свет.
Еще одним новшеством в схеме подключения светодиодных прожекторов является автоматический коммутатор. Он реагирует на уровень освещенности окружения и в зависимости от того, насколько в комнате/на территории темно, включает осветительный прибор на определенную мощность. К примеру, днем в солнечную погоду прожектор и вовсе не включится.
Схема подключения прожектора
Чтобы завести кабель питания в клеммную коробку, нужно вскрыть ее, демонтировав крепежное соединение. Для обеспечения герметичности всех соединений предусмотрен сальник, через который прокладывается провод питания.

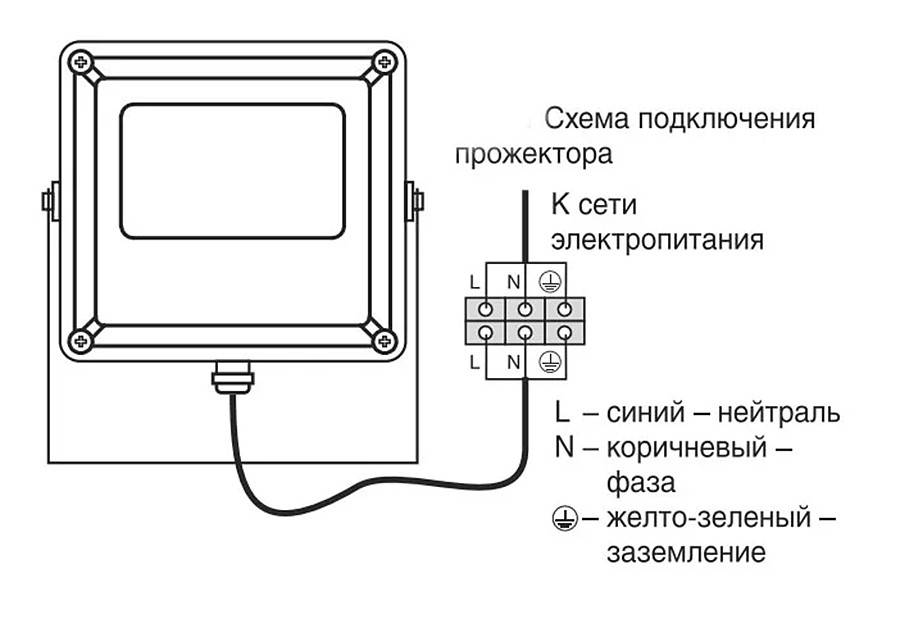

Схема подключения к сети 220 В выглядит следующим образом:

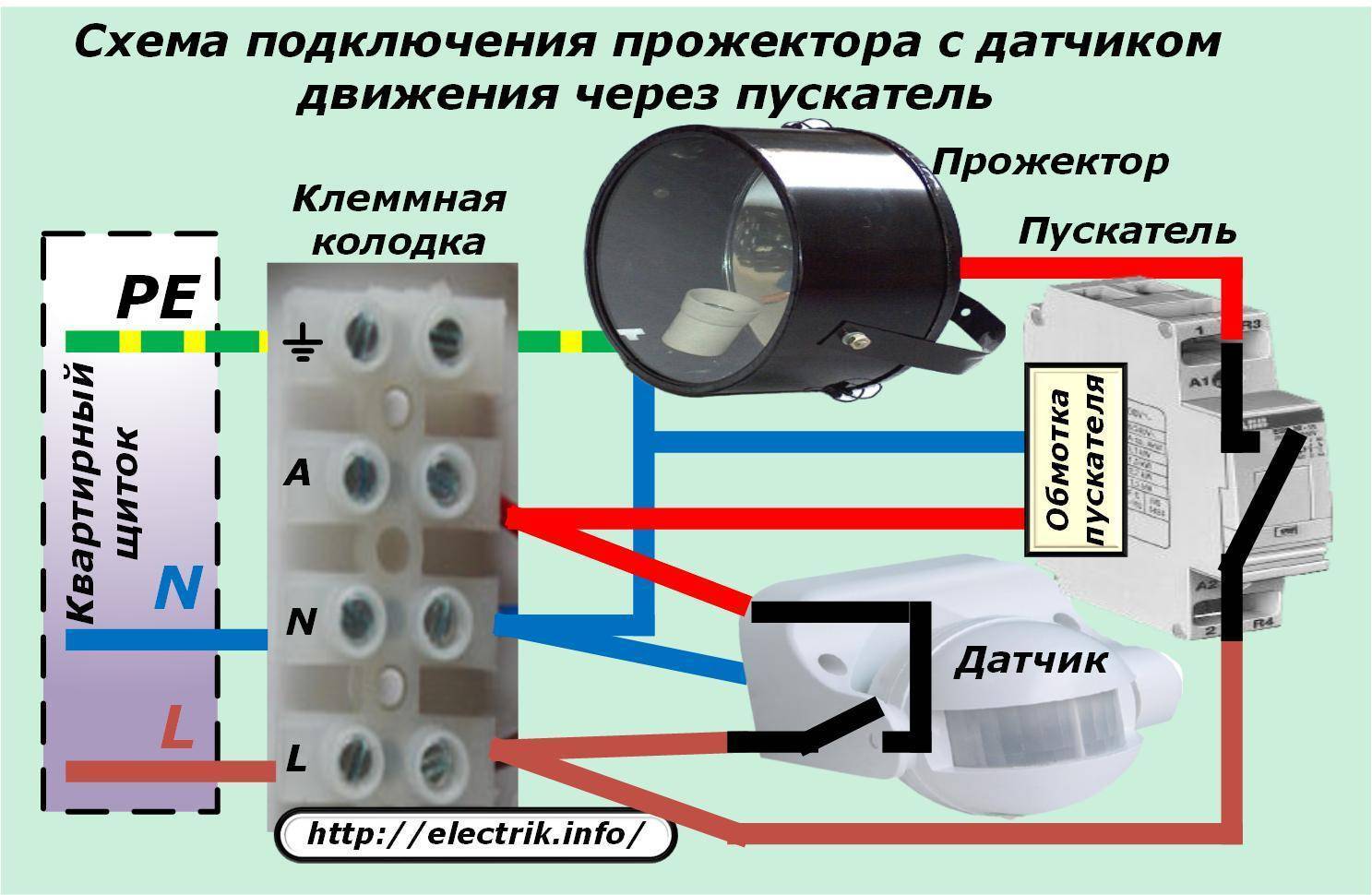

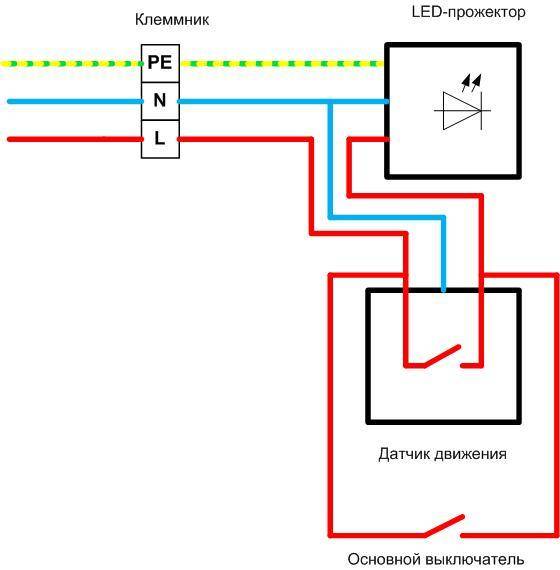

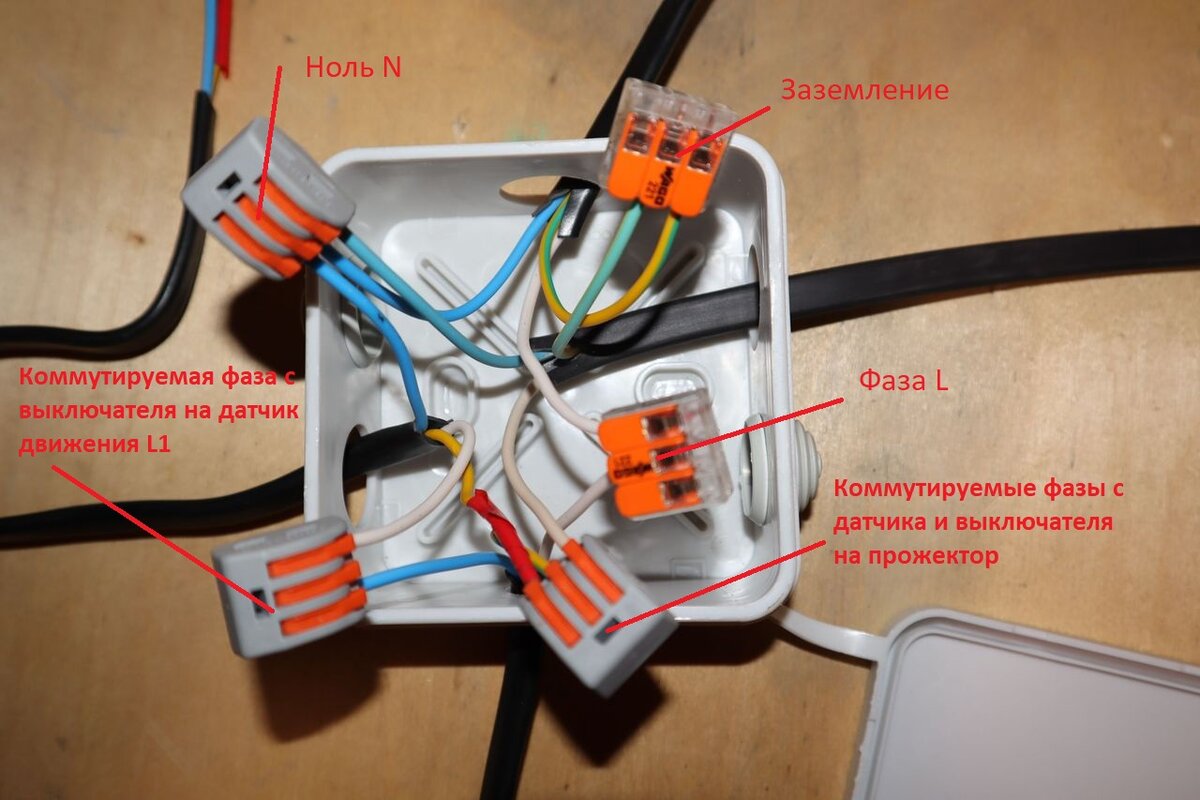

Если требуется подключить блок автоматического управления в виде датчика движения, используется такой вариант:

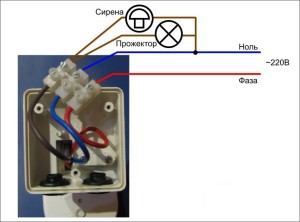

При желании и для повышения уровня безопасности на участке можно подключить еще и звуковую сирену. Схема в данном случае будет иметь следующий вид:
Для нормальной работы системы освещения необходимо настроить датчик движения по трем направлениям: уровень чувствительности, светочувствительности и регулятор времени работы.
Подключение к электросети
Подключение провода от светодиодного прожектора к сети переменного тока 220 В необходимо производить после обесточивания места монтажа и отключения питающего напряжения. Для этого необходимо выключить главный автомат в щите управления или отдельный автомат, если таковой предусмотрен схемой разводки сети.
При отсутствии цветной маркировки кабеля сети переменного тока, перед отключением автомата, необходимо определить фазовую жилу с помощью специальной индикаторной отвертки. Такая мера связана с тем требованием, что все выключатели и датчики должны монтироваться в разрыв фазовой жилы.
Читайте так же
Не так давно на рынке осветительных приборов появились энергосберегающие светодиодные прожекторы, очень быстро завоевавшие огромную популярность у потребителей. Владельцы дачных участков, загородных домов, сотрудники ЖКХ по достоинству оценили высокое качество освещения светодиодных ламп при вполне стабильной работе на протяжении длительного временного промежутка. Некоторые нюансы подключения светодиодного прожектора рассмотрим ниже. Рекомендуем этот сайт, если вам нужна подробная консультация по выбору и подключению светодиодных прожекторов.
Виды светодиодных прожекторов
При покупке необходимо ознакомиться с маркировкой. Производители маркируют светодиодные прожекторы для внутреннего потребления IP 44, а для внешнего IP 65, 67,68. В чём их различие? В степени защиты от внешнего воздействия. Есть прожекторы, которые предназначены для освещения улицы, но под навесом – это IP 65, цифра 67 говорит о том, что этот осветительный прибор не боится — ни дождя, ни снега, а маркировка 68 сообщает о том, что прожектор пригоден для эксплуатации в бассейне.
Прожектор с датчиком движения
Особой популярностью пользуются прожекторы с датчиком движения, что вполне объяснимо – это практично, надёжно, экономно. После его приобретения возникает следующий этап – монтаж
Первое, что нужно принять во внимание – какой участок призван освещать данный прибор. Если высота монтажа будет около 2,5 метров, то площадь участка, попадающего под работу прожектора – около 12 м
Исходя из этих данных, и следует начинать работу по установке прожектора. Выбирать место крепления – стена, столб, потолок – необходимо с учётом дальнейшего удобства подключения к сети. Кроме того, надо учесть, что поверхность, к которой будет крепиться поддерживающий кронштейн, должна быть ровной.
Как осуществить подключение
Определив место установки прожектора, можно приступать непосредственно к подключению. Для этого нужна всего лишь обычная крестовая отвёртка. При помощи отвёртки нужно отвернуть 4 винта на задней крышке прибора. На ребре крышки установлен «гермоввод» – специальная гайка с резиновым сальником для вывода проводов
Открыв заднюю крышку необходимо обратить внимание на резинку, расположенную по всему её периметру – для защиты светодиодного драйвера. Она должна оставаться не тронутой в дальнейшем
Через гермоввод, предварительно отвернув гайку и резиновый сальник, пропускаем трёхжильный кабель с уже подготовленными зачищенными концами. Подключать будем через клеммы, расположенные в специальном герметичном отсеке. Для этого понадобится обычная плоская отвёртка – слегка отвернуть винты на клеммах. Далее идёт этап подсоединения проводов. Стандартно жёлто-зелёный – это заземление (Е). Далее красный – это фаза, синий – нейтраль. Аккуратно вставив провода на обозначенное для них место, тщательно затяните винты на каждой клемме. Собирать коробку нужно внимательно, помня о сохранении её герметичности.
Квалификация сборщика светодиодного прожектора
Никакой особой квалификации для установки прожектора не требуется, всё очень удобно и просто. Необходимо внимательно ознакомиться с инструкцией и пошагово её применить. После присоединения проводов остаётся закрепить кронштейн на заранее выбранном месте, надёжно затянув крепёжные винты. Так что приобретая надёжный и практичный светодиодный прожектор, можете быть уверены в том, что его подключение не потребует от вас никаких специальных знаний – всё очень просто, быстро и легко. Убедитесь в этом сами, посетив сайт: http://anrj-led.ru/
Схема подключения прожектора на базе светодиодов будет разниться в зависимости от элементов цепи, например, если требуется дополнительно установить датчик движения или освещенности. Сам же процесс монтажа источника света данного типа не отличается особыми сложностями.
Как подключать светодиодный прожектор
Использовать гибкий проводник из меди или другого проводника, устойчивого к высоким температурам. Если в инструкции ничего не сказано о полярности подключения к сети, не обращать внимания на нее. Если нет необходимости в заземлении прибора, желто-зеленый провод нужно крепко замотать изолентой и спрятать в задней части прибора.
В зависимости от модификации прожектора, подключение возможно к сети переменного тока напряжением 220В, или к источнику постоянного тока на 24В, например бытовому выпрямителю тока.
- Произведите визуальный осмотр прожектора и убедитесь в отсутствии повреждений корпуса.
- Чтобы получить доступ к клеммам и узлам заземления, освободите клеммную колодку, удалив крышку.
- Выкрутите сальниковый ввод.
- Извлеките из коробки провода и соедините с нужными по схеме производителя прожектора.
- Наживите винты и шурупы, чтобы зафиксировать прожектор на поверхности.
- Используя паяльник обеспечьте контакт в проводах. Места соединений изолируйте изолентой.
- Соединения проводов спрячьте внутрь клеммной коробки, установите крышку, закрутив болты или воспользовавшись специальным защелками.
- Закрутите крепежные винты на прожекторе, убедитесь, что прибор закреплен надежно и статично.
- Сделайте тестовый запуск оборудования, подав напряжение в сеть.
Особенности подключения светодиодного светильника к 220В
Принцип работы светодиодного светильника заметно отличается от всех остальных приборов такого рода устройств. Свет в данном случае генерирует полупроводниковый кристалл. Тело накаливания, как в других лампах, здесь попросту отсутствует, так как в полупроводнике электрический ток непосредственно преображается в световое излучение. Такое устройство не нагревается, генерирует световое излучение точно указанной световой температуры и отличается долговечностью.
Однако светодиод 220 Вольт или другой мощности работает только при пропускании тока в прямом направлении. То есть для такого светильника требуется постоянный ток с напряжением в 4–12 Вольт. Соответственно, непосредственно в бытовую электрическую сеть включить светодиод в 220В нельзя.
Важно! Большинство современных осветительных приборов оборудуются драйверами, позволяющими работать от сети с напряжением в 110–220 Вольт. В противном случае при подключении требуется сначала установить приспособления, выпрямляющие ток
Сборка и монтаж прожектора
Перед началом сборки прожектора убедитесь, что у вас есть все необходимые компоненты и инструменты:
- Светодиодный прожектор
- Провода для подключения
- Клеммник для соединения проводов
- Крепежные элементы (винты, гайки)
- Отвертки (крестовая и прямая)
- Изолента для изоляции проводов
1. Распакуйте светодиодный прожектор и проверьте его наличие всех необходимых деталей.
2. Возьмите клеммник и подготовьте его к использованию.
3. Проведите кабель от непосредственного источника электричества до места установки прожектора. Убедитесь, что кабель достаточно длинный для удобства подключения.
4. Соедините провода от источника электричества с соответствующими проводами прожектора, используя клеммник. Обычно провода цветной маркировки. Удостоверьтесь в надежности соединения.
5. Зафиксируйте прожектор на нужной поверхности, используя крепежные элементы (винты, гайки).
6. Подключите прожектор к источнику электричества, вставив вилку в розетку.
7. Проверьте работу прожектора, включив его. Убедитесь, что светорассеиватель исправно работает и светит в нужном направлении.
8. При необходимости, используйте изоленту для изоляции проводов и предотвращения возможности короткого замыкания.
Важно помнить, что электроустановку в доме рекомендуется проводить при отключенном из розеток или отключенных щитке автоматов, а лучше всего доверить такую работу профессионалам
Установка и схема подключения своими руками наружного прожектора!
- Состоят из двух деталей, соединенных перпендикулярно друг с другом. В боковой проекции конструкция имеет форму буквы Т. Вертикальный элемент служит для крепления на корпусе, горизонтальный — для установки на оголовке опоры.
- Монтаж на опоре производится с помощью хвостовой части. Она входит в опору на 30 см и ограничивается шайбой. Эта деталь необходима для фиксации конструкции и защиты внутренней части опоры от попадания пыли, дождя, снега, посторонних предметов.
- Прожекторный кронштейн делается из углеродистой стали. Для защиты от коррозии изделие покрывается слоем цинка методом горячего цинкования. Это защитное покрытие не требует обновления. При необходимости кронштейн окрашивается в выбранный покупателем цвет.
- Крепление производится с помощью болтов, которые вкручиваются в корпус опоры. Поэтому для установки не нужно использовать сварочный аппарат. Кроме того, всегда можно демонтировать эту деталь без разрушения всего корпуса.
Принцип работы

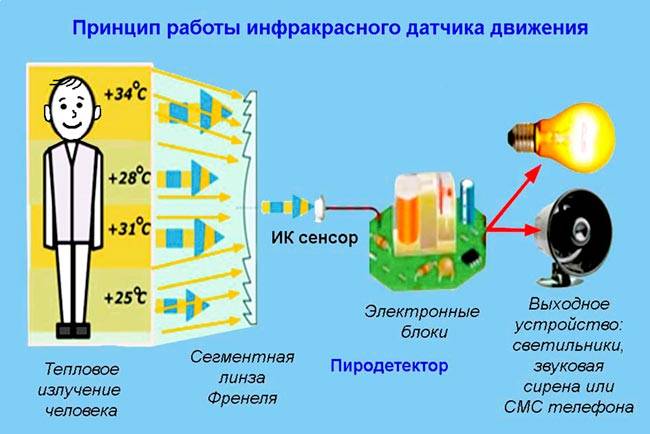

Принцип работы такого устройства основан на обнаружении движущегося объекта датчиком движения. Как только человек окажется в зоне обнаружения, инфракрасный сенсор зафиксирует его и включит питание реле. Нормально разомкнутые контакты замкнутся и включат ту нагрузку, которая входит в схему. Это может быть прожектор, светодиодный фонарь, декоративное освещение, рекламные панно или сирена.
Датчик движения представляет собой небольшой пластиковый корпус с ячеистой линзой Френеля вместо передней стенки. Внутри находится колодка с клеммами и электронная схема.
На корпусе датчика движения находятся следующие регулировки:
- Чувствительность (SENS);
- Время задержки (TIME);
- Освещённость (LUX).
Регулировка чувствительности определяет порог срабатывания датчика. Чем выше чувствительность, тем более мелкие объекты будут вызывать его срабатывание. При максимальной чувствительности детектор будет реагировать даже на мелких домашних животных. Процесс регулировки достаточно трудоёмкий. Рекомендуется сначала установить чувствительность на максимум, а затем, постепенно уменьшая её, добиться чёткого срабатывания на человека и отсутствия реакции на животных. Следует отметить, что если на участке имеется большая собака, то сенсор обязательно будет на неё реагировать.
Время задержки определяет то время, в течение которого источник света будет гореть. Его можно настроить в интервале от 5-10 секунд до 10-15 минут. Параметр «освещённость» позволяет выставить тот уровень, при котором датчик движения начинает реагировать на объекты. Нет смысла, чтобы прожектор с датчиком движения включался ярким солнечным днём. Лучше всего установить регулятор освещённости на максимальное значение, а затем, с наступлением сумерек выбрать оптимальное время срабатывания. На старых моделях имеются только две регулировки, одна из которых это время задержки, а вторая чувствительность или освещённость.
Где используются?
Компактные осветительные устройства используются на выставках и экспозициях. Подсветка включается в тот момент, когда посетитель близко подошёл к экспонатам или наклонился над витриной. Такой принцип освещения позволяет заметно экономить электроэнергию. Ещё большую экономию дает LED прожектор с датчиком освещённости.
Очень часто осветительные системы с использованием датчика движения применяются для подсветки элементов ландшафтного дизайна. Например, человек подходит к фонтану и в тот же момент включается разноцветная подсветка и начинает играть музыка. Неожиданное включение прожектора на дачном участке поможет избежать неприятностей, связанных с непрошеными гостями.
Автоматические осветительные приборы, в целях экономии, уже давно устанавливают в подъездах многоквартирных домов. Когда человек заходит в подъезд свет включается, и горит в течение времени, которое устанавливается таймером.
Сфера использования
Области применения данных приборов обширны. Они затрагивают бытовую, промышленную и торговую сферы жизни. При использовании прожекторов для декоративного освещения архитектурных сооружений следует выбирать конструкцию со степенью защиты от проникновения пыли и влаги IP65 и выше. При таком раскладе гарантируется работоспособность оборудования в температурном диапазоне от -45 до +50 град. Цельсия, противостояние атмосферным осадкам, включая дождь и снег. Прожекторы размещаются на возвышенностях, а срок эксплуатации превышает 50000 часов.
Устройства СДО 5 могут использоваться для освещения складских помещений, производственных цехов, что обусловлено низким потреблением электроэнергии и малыми финансовыми затратами. Высокая стоимость изделий быстро окупается из-за экономичности, поскольку на таких объектах они эксплуатируются практически круглосуточно.
Диодные прожекторы применяются для освещения различных открытых территорий с выставочными витринами, футбольными полями и другими спортивными площадками. В данном случае важен выбор мощности и цветовой температуры, что позволит избежать отбрасываемых объектами теней и в точности передать цвета, подчеркнув достоинства товара (в случае с торговыми витринами). Оборудование применяется для освещения рекламных щитов, позволяя правильно расставить акценты.
Нередко можно встретить прожекторы на led-диодах в театральных и киноконцертных залах. С их помощью организуется эффективное освещение с возможностью управления.
Одно из преимуществ, которое обусловило распространенность светодиодных прожекторов во всем мире, является экологическая безопасность. В случае выхода из строя прибор утилизируется как обычный мусор.
Светодиодный прожектор: как подключить к розетке, на улице
- Устройства с IP20 предназначены для использования в закрытых помещениях. Здесь не предусмотрено защиты от попадания пыли или влаги.
- Если стоит отметка, что имеется 21 или 22 класс защиты, то такой осветительный прибор разрешено эксплуатировать в тех помещениях, где возникает конденсат. Таким образом, прожектор можно прикрепить в неотапливаемом помещении. Если имеется IP23, то дополнительно допускается установка на улице.
- IP50 обеспечивает защиту от проникновения пыли.
- Если подразумевается, что прожектор будет светить в условиях высокой влажности, то его защита должна быть не ниже IP54.
- Прожекторы с IP67 или IP68 имеют настолько высокий уровень влагозащиты, что их можно помещать в воду во время работы без каких-либо последствий.
Contents
Подготовительные работы
Принципы работы
Полезные подсказки
Преимущества и недостатки
Тонкости монтажа
Сгорела лампа
Поломка датчиков
Сгорел предохранитель
Технические показатели
Светодиодный прожектор своими руками
Приветствую, Самоделкины!
Сегодня попробуем дать вторую жизнь старому галогеновому прожектору.
Но не просто возвратим его к жизни, а внесем кое-какие изменения в конструкцию. Также расширим скромный функционал данного прожектора и сделаем его автономным. А еще добавим ему возможность зарядки мобильных гаджетов.
Для работы нам понадобится:
1. Собственно, сам прожектор (у автора он большой под галогеновую лампу 250 Ватт); 2. Кусок профильной трубы со сторонами 15 мм; 3. Кусок профильной трубы со стороной 25 мм; 4. Светодиодная сборка на элементах 5730 (напряжение питания у неё 12 В, автор ее выпаял с нерабочей китайской лампы, которая получила название «кукуруза» за счет расположения светодиодов); 5. Китайский повышающий модуль на напряжение до 35 В; 6. Несколько пластиковых заглушек для профильной трубы; 7. Powerbank (в примере автора это конструктор, аккумуляторами которого послужили элементы от старых ноутбучных батарей. Можно обойтись и без него и просто поставить холдеры на необходимое количество аккумуляторов); 8. Теплопроводный клей; 9. Провода для подключения светодиодов; 10. Краска; 11. Наждачная бумага; 12. Металлический радиатор для светодиодных сборок.
Инструменты, которыми пользовался мастер:
1. Болгарка; 2. Сварочный аппарат; 3. Дрель и сверла; 4. Паяльник; 5. Припой, флюс.
Приступим.
Как обычно, начинаем с нарезки заготовок. От 15-ти мм трубы, нужно отрезать две заготовки длиной 200 мм. И от трубы со стороной 25 мм, отрезаем такую же по длине заготовку.
Привариваем 25-тую трубу внахлёст.
Откладываем ее в сторонку и займемся родным кронштейном прожектора. Его автор решил укротить по высоте. По мнению мастера, так будет и красивее и добавит конструкции дополнительной жесткости. Пару сантиметров от основания будет вполне достаточно.
Он будет прикручиваться к основанию на болт м6, через шайбу. Для этого, в основании сверлим сквозное отверстие.
После шлифовки и покраски всех деталей, корпус нашей самоделки приобрел вот такой красивый законченный внешний вид.
Теперь добавим в него немного электроники. Эти светодиодные сборки, при работе сильно нагреваются.
И для того, чтобы они не вышли из строя раньше времени, будем крепить их на радиатор. У себя в закромах автор нашел вот такой радиатор.
Он от старой видеокарты. А поскольку у светодиодных сборок нет монтажных отверстий, крепить к радиатору мы их будем при помощи теплопроводного клея. Но сначала поверхность радиатора необходимо обезжирить. Наносим аккуратно клей, и прижимаем светодиодную сборку к радиатору.
Спустя некоторое время, клей высох. Теперь можно подключать модули. Автор будет это делать параллельно, и зажигаться они будут одновременно. Можно разделить включение на группы, но это кому как удобнее.
При подключении повышающего модуля, думаю вопросов не должно возникнуть. Все понятно, все клеммы для пайки на нем подписаны, перепутать что-либо достаточно сложно. Подключаем повышающий модуль соблюдая полярность.
Настало время для крепления павербанка. Поскольку стенка у прожектора очень тонкая, автор решил его закрепить на все тот же двухсторонний скотч.
Наша конструкция уже работает и светит очень даже неплохо.
Но нужно все-таки поставить отражатель. Не известно, как он будет фокусировать луч, но красоты нашему прожектору он точно добавит. Для начала берем отражатель и проклеиваем все торцы.
Это нужно для того, чтобы он просто на просто не развалился, когда мы вырежем середину под светодиоды. И вот наконец-то, полностью собранный прожектор. Отверстие под крепления старой лампы автор также заклеил скотчем.
Видео:
Источник (Source)
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Как подключается прожектор?
Существует общепринятая схема подключения прожектора, имеющего три провода: желтый для заземления, красный – «фаза» и синий – «0».
Перед установкой прибора важно правильно выбрать проводник для соединения с источником питания. Его характеристики напрямую будут зависеть от мощности прожектора
Например, для 10-50 Вт можно использовать медные жилы диаметром до 1,5 мм.кв, а для большей мощности стоит сделать выбор в пользу 2 мм.кв. Также провод с большим диаметром понадобиться и, если прожектор устанавливается на расстоянии более 100 метров от розетки. В противном случае напряжение будет падать вместе с яркостью светового потока.
Программирование и настройка
Для подключения светодиодного прожектора старт требуется программирование и настройка устройства. Программирование позволит настроить светодиодный прожектор на нужный вам режим работы, а также установить различные параметры, такие как яркость, цвет и скорость.
Для программирования светодиодного прожектора старт вам потребуется специальное программное обеспечение или контроллер. С помощью программы вы сможете создавать и редактировать различные эффекты света, а также управлять устройством.
При настройке светодиодного прожектора старт необходимо учесть особенности окружающей среды и требования к освещению. Определите, на какой площади будет освещаться объект, какие эффекты вам необходимы и какие функции должен поддерживать прожектор.
Для настройки светодиодных прожекторов старт используются различные инструменты, такие как дистанционный пульт или компьютер. С помощью этих инструментов можно выбрать нужные параметры и эффекты освещения, а также управлять всеми функциями устройства.
Важно помнить, что программирование и настройка светодиодного прожектора старт требует определенных навыков и знаний. Если вы не уверены в своих возможностях, лучше обратиться к специалисту, который поможет вам с настройкой и программированием устройства
