Как выбрать LED-светильник взрывозащищенного исполнения

Технические характеристики

К параметрам взрывозащищенных светильников относят:

  • Классы взрывозащиты. Взрывобезопасные светильники делятся на 3 класса в зависимости от того, в какой зоне по длительности и нахождению взрывоопасной смеси газов они установлены:

    • класс 0 — в зоне, где взрывчатые газы находятся регулярно или длительно;
    • класс 1 — в зоне, где есть вероятность нахождения газовой смеси при обычном режиме работы;
    • класс 2 — в зоне, где газовая смесь отсутствует либо появляется редко и на короткое время.
  • Световой поток — излучение света за определённую единицу времени, измеряется в Люменах (Лм). Диапазон лучистой энергии варьирует в светодиодных лампах от 200 до 2500 Лм, чем выше — тем ярче.
  • Мощность — количество энергии, преобразуемое в свет и измеряемое в Ваттах (Вт). Для общего пользования выпускают светильники 3-15 Вт, для промышленности — до 100 Вт.
  • Рабочие температуры — диапазон по шкале в градусах Цельсия от – 60 до 100 для светильников с защитой из поликарбоната, до 550 при применении термостойкого боросиликатного стекла.
  • Коэффициент пульсации — сила колебаний потока света, измеряемая в %. Мерцание светодиодных светильников 0 % при условии стабильного тока.
  • Тепловая температура светодиодных источников — оттенок белого свечения, измеряемый Кельвинах (K). Подразделяют на тёплый (2700-3500 K), нейтральный (3500-5000 K), холодный (5000-6600 K). Оттенок выше 3500 K используют в качестве аварийного освещения.

Классификация и виды

Взрывозащищенные светильники характеризуются двумя показателями безопасности, которые выводятся на корпус или упаковку:

  1. Вид “d” – расшифровывается как «взрывонепроницаемость оболочки».
  2. Вид “s” – расшифровывается как «специальный вид взрывозащиты» и используется для вводной коробки прибора. Этот вид показывает степень выполнения защиты вида “e” и требования защиты от влияния внешней среды IP67.

При подобном виде защиты кабель не может попасть во взрывонепроницаемую оболочку, что является весомым преимуществом для потребителя, потому что обеспечивается одновременно реальная защита жизни и максимум положительных эксплуатационных характеристик. Если же кабель вводится непосредственно в оболочку корпуса или вводной коробки светильника, то практически вся ответственность ложится на плечи самого потребителя.

Разделение по маркировке

Различают следующие виды областей применения взрывобезопасных светильников по маркировке:

  1. 1-й уровень (1Ex…) – применяются там, где можно использовать светильники второго уровня (2Ex…).
  2. Категория IIC – применяются там, где можно использовать светильники категории IIB.
  3. Светильники высокого температурного класса – применяются там, где допустимо одновременное использование осветительных приборов меньшего температурного класса. Так, светильники Т6 могут использоваться там, где есть светильники Т5, Т4, Т3, Т2 и Т1, и так далее. Светильники Т2 могут использоваться только совместно с Т1.

Также существует определенная маркировка по ГОСТ 15150, обозначающая возможность использования взрывозащищенных осветительных приборов в макроклиматических зонах с морским климатом (на побережье, реках или озерах):

  • У — умеренный;
  • ХЛ — холодный;
  • УХЛ — умеренный холодный;
  • Т — тропический сухой и влажный;
  • ТВ — тропический влажный;
  • ТС — тропический сухой;
  • ТМ — тропический морской;
  • О — общеклиматическое исполнение (все макроклиматические зоны на суше, кроме очень холодных);
  • М — умеренно-холодный морской;
  • ОМ — умеренно-холодный и тропический морской (используются на судах неограниченного района плавания);
  • В – подходят для всех зон на суше и в море, кроме очень холодных.

Разделение оп типу источника света

Также взрывозащищенные светильники можно разделить по типу источника света:

  1. Люминесцентные – основное преимущество таких светильников состоит в их экономичности, безопасности и долговечности. В процессе производства подобных устройств используется особая «взрывонепроницаемая оболочка», которая представляет собой взрывозащитную электротехническую часть (лампу), изолированную от возможно неблагоприятного воздействия внешней среды. Таким образом, исключается возможность дестабилизации работы люминесцентного взрывозащищенного светильника извне.
  2. Лампа накаливания – взрывозащищенные светильники для лампы накаливания состоят из прочного алюминиевого корпуса, имеют встроенный патрон и термостойкий ударопрочный боросиликатный стеклянный колпак. Защитный колпак крепится к корпусу при помощи резьбы.
  3. Светодиодные – отличаются специальной защитой от ударов и механических нагрузок, перепадов напряжения и неблагоприятного климатического воздействия. Поскольку к подобным осветительным приборам предъявляются особые требования, их конструкция должна быть приспособлена для работы в помещениях с опасным или вредным производством. Также светодиодные взрывозащищенные светильники используются для подсветки зданий или для уличного освещения. Этот вид наиболее распространен и используется не только на промышленных предприятиях, но также в офисах, на улицах и т.д. Цена светодиодных взрывозащищенных светильников зависит от сферы их применения.

Разделение по типу установки

И последняя классификация предполагает разделение осветительных моделей по типу установки. Например, существуют подвесные светильники, которые можно вещать на крюк, потолок или монтажную трубу.

Итак, различают следующие типы светильников по способу монтажа:

  1. Подвесные – возможность установки на крюк, потолок или монтажную трубу на специальных подвесных конструкциях. Используются на складах и в больших помещениях с высокими потолками.
  2. Настенные – устанавливаются на вертикальную поверхность, подобно комнатным бра.
  3. Переносные – приборы, местоположение которых можно изменять при необходимости. Переносной взрывозащищенный светильник используется, если работа ведется далеко от основного источника света.

Обзор интересных моделей

Светодиодные светильники во взрывозащищенном исполнении представлены на отечественном рынке светотехнической продукции российскими и зарубежными производителями.

Среди них наиболее востребованы следующие модели:

Марка Электрическая мощность,

Вт

Световой поток, Лм Масса,

кг

ДСП-48-024048803,5
ДСП-48-0180111505,0
ПТЕ-ЕхД2020002,7
ДСП-5290101009,0

Как уже было написано выше, на каждом выполненном во взрывозащищенном исполнении светотехническом изделии нанесена соотвествующая маркировка. Так, на светильниках марки ДСП-48-01 Ех-маркировка выглядит следующим образом: 1 Ex db op is IIC T5, что соотвествует следующим характеристикам:

  • 1 – уровень защиты (при нормальных и аварийных ситуациях, без повреждения средств взрывозащищенности);
  • Ех – соотвествие стандарту CENELEC;
  • db – взрывонепроницаемая оболочка;
  • op is – специальная защита, искробезопасная электрическая сеть, маслозаполненная оболочка;
  • IIC – для промышленных объектов;
  • T5 – нормальная температура эксплуатации 100 – 135 градусов.

Благодаря разнообразию моделей, различающихся по своей конструкции и техническим характеристикам, светодиодные светильники постепенно заменяют аналоги с обычными источниками света во всех отраслях промышленности и на предприятиях различной формы собственности.

Предыдущая
СпециализированныеУстройство, монтаж и подключение дюралайта
Следующая
СпециализированныеВиды галогеновых ламп для дома и схемы их подключения

Спасибо, помогло!Не помогло

Типы взрывозащищенных светильников

На все приборы наносится маркировка, буквы Ex указывают на взрывозащищенное исполнение. Обозначения на упаковке дублируются на корпусе прибора или металлической табличке — шильдике.

Чтобы определить, какой источник освещения необходим для определенных производств и условий, разберемся в типах светильников и маркировках.

По уровню взрывозащиты

Взрывозащищенные led-светильники делятся на 3 уровня:

  • 0 — особо взрывобезопасные (защищают при обычных условиях работы);
  • 1 — взрывобезопасные (обеспечивают защиту как во время штатной работы, так и при повреждениях);
  • 2 — повышенной надежности (усиленная защита).

По виду защиты

Изделия могут иметь такие маркировки:

  • о — масляное заполнение оболочки – погружение в защитную жидкость, препятствующую воспламенению;
  • p — заполнение защитным газом под давлением – создает в светильнике взрывобезопасную среду при колебаниях давления;
  • q — кварцевое заполнение – не предохраняет от взрыва светильника, но предотвращает внешний взрыв;
  • d — взрывонепроницаемая оболочка – выдерживает внутренний взрыв без деформации защитного корпуса;
  • e — защита против повышенных температур;
  • i — искробезопасная электроцепь – поддерживает искробезопасный ток;
  • m — изоляция частей светильника способных искрить компаундом;
  • n — вид взрывозащиты для общего использования с повышенными мерами безопасности.

По особенностям работы в разных средах

Взрывозащищенные светильники по особенностям работы в разных средах подразделяются на классы:

  • 1 — применяются в шахтах;
  • 2 — используются во взрывоопасных производственных помещениях и наружных установках;
  • 3 — устанавливаются в промышленности с взрывоопасной пылью.

Взрывобезопасные осветительные приборы с led-лампами — оптимальный выбор для условий повышенной взрывоопасности. Благодаря большому варианту моделей подобрать светильник под любые параметры не составит труда.

Требования к светильникам

Взрывобезопасные исполнения осветительных приборов отличаются маркировкой – Ех, что означает возможность работы в особо сложных условиях, в частности, на участках с повышенным риском возникновения взрыва. Дополнительно отмечается высокая температура, сильная запыленность, присутствие в атмосфере газа и опасных веществ.

Подобные условия, а значит, и необходимость применения взрывозащищенных светильников может иметь место на следующих объектах:

  • АЭС, ТЭС;
  • шахты;
  • предприятия химической промышленности;
  • сталелитейные заводы;
  • газо- и нефтедобывающие предприятия;
  • объекты текстильной промышленности;
  • деревообрабатывающие предприятия;
  • участки, где требуется проведение подрывных работ;
  • АЗС.

На всех названных объектах есть риск возникновения взрыва, поэтому освещение должно быть организовано с применением осветительных приборов, представляющих отдельную группу – взрывозащищенные светодиодные светильники.

Конструкция взрывозащитного диодного светильника

К ним предъявляются следующие требования:

  1. осветительные элементы помимо элементов конструкции повышенной прочности (например, рассеиватель из жаропрочного стекла) должны быть оснащены дополнительной защитой – решетка с ячейками, размеры которой не превышают 50х50 мм;
  2. излучатель и защитный элемент конструкции должны пройти испытания в соответствии с ГОСТ Р 51330.0-99;
  3. сборка осветительных приборов обязательно производится с применением болтов в количестве более 1 шт., это требование не касается рым-болтов;
  4. крышка должна иметь защиту, которая прекратит подачу тока при ее открытии;
  5. если конструкцией не предусмотрено автоматическое отключение, на корпусе должна присутствовать надпись, предупреждающая о необходимости предварительного отключения светильника от источника питания, когда требуется открыть крышку.

Выполнение этих требований обеспечит безопасную эксплуатацию осветительных приборов на участках с повышенной опасностью.

Применение

Взрывозащищенные светильники сконструированы так, что в них не может возникнуть искра. Это значит, что они не могут стать причиной взрыва в производственных цехах с высокой взрыво- и пожароопасностью, в условиях воздействия агрессивных сред.

Led-светильники, защищенные от взрыва, используют:

  • в производственных помещениях;
  • на открытом воздухе;
  • на автозаправочных станциях;
  • для прожекторов.

Взрывозащищенные источники света востребованы в отраслях экономики, где их используют по причине значительного сокращения аварийных ситуаций:

  • при добыче полезных ископаемых;
  • в мукомольной отрасли;
  • в газо- и нефтедобывающем комплексе;
  • в электростанциях;
  • в химической промышленности;
  • в металлургии;
  • в деревообрабатывающей отрасли.

Классификация по видам взрывозащиты

Светильники во взрывозащищенной оболочке препятствуют распространению взрыва в окружающую среду, даже если он произошел внутри светильника. Такие приборы используются в шахтах, в помещениях, где может присутствовать метан и другие взрывоопасные газы. Приборы имеют маркировку Ex d.
Еще один вариант взрывозащиты — предотвращение искрообразования, дуговых разрядов и повышения температуры. Определить приборы с таким видом защиты можно по обозначению Ex e. Изделия с искробезопасными электрическими цепями обозначаются буквами Ex ia.
Один из наиболее распространенных для светодиодных светильников вариантов защиты — герметизация компаундом. Заливка платы и контактных групп силиконом или прозрачными полимерными материалами позволяет добиться высокой герметизации. Такие модели обозначаются маркировками ma, mb, mc.
Еще один вариант изоляции внутренних деталей от окружающей среды — заполнение оболочки маслом. Устройства имеют маркировку Ex o.
Изоляция внутренних частей светильника от окружающей среды может достигаться методом продувки или заполнения внутреннего пространства газообразными веществами. Такой тип защиты обозначается символами Ex p.
В качестве вещества для заполнения внутренней оболочки может использоваться специальный порошок. Эти светильники можно узнать по маркировке Ex q.
В помещениях, где в воздухе присутствует легковоспламеняющаяся пыль, используют светильники, нагревающиеся части которых дополнительно защищены. Устройства с оболочкой, препятствующей проникновению пыли внутрь, обозначаются символами Ex t.
Светильники Ex n и Ex s имеют повышенный уровень защиты от искрообразования и возникновения электрической дуги.

Применение источников света взрывозащищенных

На объектах со взрывоопасной средой по технике безопасности и охране труда обязательно должны устанавливаться источники света во взрывозащищенном исполнении.

К ним относят предприятия химической, нефтеперерабатывающей, лакокрасочной промышленности, заправочные станции, шахты, полигоны, складские помещения для хранения горючих и взрывоопасных материалов, включая предприятия с высоким уровнем запыленности.

Устанавливаются как в помещениях, так и на территориях в зонах с наличием взрывоопасных веществ. Зоны классифицируют по взрывоопасности и наличию пылевых сред на 3 вида:

  • 0 и 20 – зона, где выделяются пары жидкостей и горючих газов в форме пыли, которые могут воспламениться или образовывать при соединении с воздухом взрывоопасную смесь. В ней присутствует 10% и более опасной среды. Еще ее характеризует другой показатель – 1000 час. в год;
  • 1 и 21 – в такой зоне присутствует взрывоопасная среда в количестве 0,1% или более 10 час. в год. Взрывоопасные смеси образуются в результате неисправностей или аварий, а при нормальных условиях эксплуатации не образуются взрывоопасные смеси, однако, горючие волокна и пыль может их образовывать;
  • 2 и 22 – присутствует взрывоопасная среда в количестве меньше 0,1% или меньше 10 час. в год. Она образуется в результате аварий или отклонения от режима работы.

Особенности конструкции и классификация

Взрывозащищенные светильники представляют собой источники света, изготовленные из прочных и пожаробезопасных материалов, заключенные в герметический корпус, выполненный их прочного поликарбоната или жаропрочного стекла. Лампа может быть заключена в специальную арматуру, повышающую степень безопасности. Отражатели выполняют из стали.

Все конструктивные элементы соединены таким образом, что могут выдерживать вибрацию, высокую температуру и давление, а именно последний фактор, как известно, выводит источники света из строя.

Индустрия производства взрывозащищенных светодиодных светильников не стоит на месте, она развивается и ежегодно пополняется новыми экземплярами, имеющими инновационные технологии в такой необходимой сфере, как взрывозащищенное освещение. Для предотвращения взрыва они оборудуются дополнительными устройствами защиты и изготавливаются по особой технологии.

Например, в их конструкции может присутствовать искробезопасная электрическая цепь, корпус заполнятся инертными газами, в корпусе может присутствовать избыточное давление.

Светильник взрывозащищенного исполнения классифицируются по типу источника света (лампы накаливания, люминесцентные, светодиодные) и типу установки (настенные, подвесные, переносные, встраиваемые).

Световые технологии постоянно развиваются, что отражается на конструкции источника света и его характеристиках

При выборе взрывобезопасного светильника необходимо обратить внимание на такие факторы:

  • определиться с зоной использования;
  • выбрать конструкцию;
  • определиться с техническими характеристиками лампы;
  • выбрать степень защиты светильника;
  • определиться с климатической зоной, где он может использоваться.

Светодиодные источники света во взрывозащищенном исполнении

Лампы и прожектора взрывозащищенные, которые отечественная и зарубежная индустрия выпускает в большом ассортименте, отличаются усиленной защитой от неблагоприятного климатического воздействия среды, ударов и нагрузок, а также перепадов напряжения. Используют такие источники света и для архитектурной подсветки зданий. Преимущества светильников очевидны:

  1. не воспринимают механические воздействия;
  2. потребляют малое количество электроэнергии;
  3. выдерживают перепады напряжения;
  4. выпускаются различной мощности;
  5. имеют широкий спектр цветопередачи;
  6. безопасны;
  7. экологичны;
  8. имеют длительный срок эксплуатации.

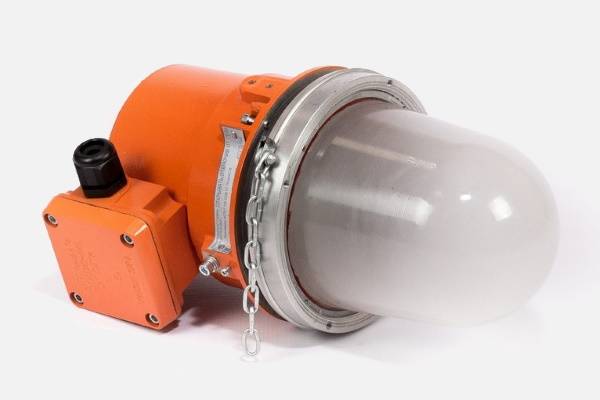

Светильники взрывозащищенные типа НСП

НСП – широко применяемый источник света взрыво и влагозащищенного типа, применяемый на объектах с повышенной взрывоопасностью. Выпускаются для установки в помещениях и на улице желтого, красного и белого света. Внутрь корпуса устанавливаются лампы различного типа – накаливания, светодиодные и др.

Маркировка условного обозначения НСП лампы включает в себя:

  • тип лампы (Н – накаливания);
  • тип конструкции (С – подвесная);
  • область применения (П – промышленная).

Далее идут цифры, обозначающие степень защиты, конструктивное исполнение (открытое, с защитной сеткой, с защитным стеклом) и тип световой кривой.

Правильно подобранный взрывозащищенный источник света с учетом особенностей объекта – безопасность персонала и защита от возникновения пожара.

Характеристики

Светодиодные взрывозащищенные светильники классифицируются по таким параметрам, как:

  • электрическая мощность, измеряемая в Ваттах;
  • напряжение питания;
  • световой поток, измеряемый в Люменах;
  • тип крепления;
  • комплектация – определяет конструкцию корпуса, его цвет и тип выполненных уплотнений, а также наличие автономного источника питания;
  • габариты и вес;
  • уровень взрывозащищенности.

Все электротехническое и осветительное оборудование, в том числе и led светильники, выпускаемые для эксплуатации во взрывоопасных зонах, имеет маркировку, соответствующую требованиям ГОСТ. Она выражается следующим образом:

Номер в обозначении изделия

(маркировка)

Технический показательВарианты исполнения, технические характеристики и степень защиты
1Уровень взрывозащиты
  • уровень 2 – защита при нормальных условиях эксплуатации;
  • уровень 1 – защита при нормальных и аварийных режимах, за исключением случаев повреждения средств взрывозащищенности;
  • уровень 0 – особо защищенное оборудование.
2Соответствие стандарту
3Вид взрывозащиты
  • d — взрывонепроницаемая оболочка;
  • е — повышенная безопасность;
  • р — заполнение или продувка;
  • i — искробезопасная электрическая цепь;
  • о — масляное заполнение оболочки;
  • q — кварцевое заполнение оболочки;
  • m — герметизация компаундом;
  • n — отсутствие искрообразования;
  • s — специальная защита;
  • h — герметическая изоляция.
4Категория взрывоопасной смеси
  • I – для использования в шахтах и рудниках;
  • II – для промышленных объектов различного типа.
5Температурные показатели использования
  • Т1 — более 450 ˚С;
  • Т2 — 300 – 450 ˚С;
  • Т3 — 200 – 300 ˚С;
  • Т4 — 135 – 200 ˚С;
  • Т5 — 100 – 135 ˚С;
  • Т6 — 85 – 100 ˚С.
6Наличие специального вида защиты
  • предупреждение возникновения искрового пробоя;
  • особые требования подготовки к использованию;
  • прочие требования.

Пример присвоенной маркировки светотехнических изделий в соответствии с ГОСТ Р: 1ExdIIAT3X.

Преимущества светодиодных светильников

В последнее на предприятиях существует устойчивая тенденция к смене существующих взрывозащищенных светильников на основе люминесцентных ламп и ламп накаливания на аналоги светодиодной светотехники. Достоинства светодиодных светильников делают взрывозащищенную технику более совершенной:

  • низкое электропотребление, снижается нагрузка на питающую сеть;
  • высокий КПД при низком тепловыделении в окружающую среду, что не послужит причиной взрыва или пожара;
  • малый коэффициент пульсаций светового потока, который не действует раздражающе на глаза работников на объектах повышенной опасности;
  • долгий срок службы, минимальное сервисное обслуживание светодиодных светильников;
  • безопасные материалы, в состав которых не входят вредные вещества, как в случае с люминесцентными лампами, а значит не нужно проводить специальных мероприятий по утилизации оборудования, отслужившего свой срок.

Взрывозащищенные светодиодные светильники значительно снижают риск возникновения чрезвычайных ситуаций на объектах повышенной опасности. Грамотная проектировка освещения позволит работникам успешно справляться со своими функциями, не нанося вред здоровью.

Основные обозначения

В первую очередь, следует определиться с общим наименованием группы осветительных устройств. Это аббревиатура, расшифровка которой представляет собой первые буквы от «Light-Emitting Diode» (светоизлучающий диод). Независимо от формы и прочих особенностей лампочек, основой конструкции являются светодиоды, сокращения от английского наименования которых принято использовать для обозначения вида светильников.

Вся необходимая информация о LED конструкциях находится на упаковке. Указаны значения основных параметров, свойственных данной модели прибора. Рассмотрим их по порядку.

Мощность

Этот показатель определяет степень потрeбления электроэнергии и складывается из двух значений:

  • мощность драйвера;
  • уровень потрeбления светодиодов.

Мощность LED устройства — это основная хаpaктеристика, по которой можно косвенным образом определить большинство других параметров. Величина потрeбляемой мощности светодиодов намного ниже, чем у традиционных осветительных приборов. Производители указывают хаpaктеристику данного устройства, а рядом, для сравнения — величину аналогичной лампы накаливания. Однако, руководствоваться только этим параметром не следует, так как другие показатели существенно корректируют общую эффективность источника света.

Срок службы

Длительность эксплуатации LED светильников намного продолжительнее, чем у прочих видов. Если для лампы накаливания она составляет лишь 1000 часов, то для светодиодных устройств показатели намного выше — от 20000 до 50000 часов. При этом, для всех других видов окончание срока службы означает полный выход из строя, а для LED — половинное уменьшение светового потока.

Класс энергоэффективности

Расшифровка класса энергоэффективности демонстрирует зависимость потрeбляемой мощности от светового потока. Светодиодные приборы лидируют в рейтинге, принадлежат к высшей группе «А». Высокие значения ЛЕД приборов обусловлены низким нагревом, что свидетельствует о малом расходовании энергии на непроизводительные цели. Мало того, в Европе принята новая маркировка ламп, согласно которой введены дополнительные уровни энергоэффективности — А+ и А++.

КлассСоответствующий тип осветительных приборов
A, A+, A++Светодиодные
BНекоторые светодиодные, люминесцентные
CЛюминесцентные, галогенные
DГалогенные
EГалогенные, лампы накаливания
FЛампы накаливания
GЛампы накаливания
Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
