Светодиодные лампы filament led

Распространение филаментов, что предлагает рынок, критерии выбора

С появлением филаментных источников света все больше людей начали переходить на новые изделия. Причиной стал оригинальный дизайн и больший угол свечения без применения дополнительных оптических систем. В стандартных светодиодах, находящихся в пластиковом корпусе, угол 170 градусов, а здесь 300.

Что касается производителей, популярностью пользуется продукция компаний Maxus, Videx, Philips, Osram, Лисма и лампа Томича.

Критерии выбора

При покупке филаментных лампочек важно обращать внимание не только на мощность и тип цоколя, но и на другие критерии

Ниже рассмотрим основные параметры:

  1. Тип продукта: декоративная лампа, для освещения, специальная и т. д.
  2. Вид цоколя — Е27, Е14 или Е40.
  3. Напряжение: 170 — 240 В.
  4. Мощность: от 2 — 12 Вт.
  5. Аналог лампы накаливания: 16 — 560 Вт.
  6. Яркость: от 9 — 1521 Лм.
  7. Минимальная площадь освещения.
  8. Цвет света — белый (теплый, нейтральный, холодный), красный, желтый, синий, янтарный.
  9. Температура цвета: 1800 — 6500 К.
  10. Форма — шар, сфера, груша, свеча, круг, спираль, овал, карандаш, декоративная фигурка и прочие.
  11. Отделка колбы — матовая, прозрачная, золотистая, янтарная, тонированная, белая, серебристая.
  12. Материал — дутое стекло / металл, пластик, стекло, матированное стекло.
  13. Высота: 7 — 435 мм.
  14. Диаметр: 4 — 225 мм.
  15. Управление устройством — выключатель, настенный переключатель, поворотно-нажимной диммер.
  16. Угол свечения — 300, 320 или 360 градусов.
  17. Индекс передачи цвета: 77 — 90.
  18. Марка — Uniel, Elgo, Lexman, Osram, Gauss, Elektrostandart и другие.

Дополнительно учитывайте и другие параметры — полезный световой поток, наличие совместимых приложений, срок службы, максимальное число включений, класс энергопотребления

Обратите внимание на страну-производителя и вид упаковки

Gauss LED Filament E14 свеча

Китайский продукт с цоколем на E14 и мощностью в 11 Вт. Изделие светит как лампочка накаливания на 80 Вт. Цвет освещения нейтрально-белый, а максимальная площадь — 7 кв. м.

Угол сведения составляет 360 градусов, а полезный световой поток 750 Лм. Модель рассчитана на 50 000 включений и отключений, а средний срок службы составляет 35 000 часов.

Лампа светодиодная филаментная Lexman

Устройство, изготовленное в Китае. Модель оборудована цоколем на Е14 и имеет мощность 4,5 Вт. Заявленные параметры позволяют светить также как 40-ватная лампа накаливания.

Свет освещения тепло-белый (ближе к желтому), площадь освещения около двух квадратных метров, а угол свечения составляет 360 градусов.

Полезный световой поток находится на уровне 470 Лм. Лампочка имеет ресурс на 25 000 включений и отключений, а также срок службы в 25 000 часов.

Принцип работы светодиодных ламп

Лампочки такого типа подходят практически для любых светильников. Производители выпускают модели со всеми стандартными цоколями. Мощность лампочки не превышает 40 Вт.

Принцип работы светодиодных лампочек такой же, как и у ламп накаливания. Однако у них есть несколько преимуществ, отличающих их от других типов:

  • более долгий период действия;
  • сниженные затраты электроэнергии;
  • высокая яркость, так как энергия не тратится на нагрев корпуса;
  • отсутствие вредных веществ, что делает лампочки экологически чистыми.

Иногда свет направлен в одну сторону, а не рассеивается равномерно по всему пространству. Это свойство можно использовать при разработке плана освещения. В начале работы светодиоды ярко освещают помещение. Со временем их способности снижаются, и яркость падает. Число и размеры светодиодов в устройстве может сильно варьироваться, в зависимости от типа лампочки. Стекло матовое, что способствует лучшему рассеиванию света и отсутствию контакта с посторонними предметами. Производитель указывает характеристики лампы: цветовая температура, срок эксплуатации, мощность и класс энергоэффективности.

Характеристики

Чтобы понять, стоит ли покупать филамент-лампочку, нужно сравнить её характеристики с аналогами по таблице ниже.

Сравнительные характеристики.

Параметры, которые дают преимущества лампам fillament:

  • устройства совместимы с любыми светильниками со стандартными патронами;
  • почти все модели отличаются высоким показателем светоотдачи и работают с диммерами;
  • в продаже имеются изделия с классическим и сферическим дизайном колбы.

Маркировка ламп содержит характеристики цоколя и внешнего вида филаментных нитей. Например модель с цоколем «Е27» имеет классический дизайн и диаметр от 12 до 27 мм, «A95» сферической или круглой формы, диаметр цоколя соответственно больше.

Положительные свойства филаментных ламп

Несмотря на высокую цену изделий, они помогут сэкономить деньги за счёт низкого энергопотребления. Еще одно преимущество состоит в том, что устройства российского производства по качеству не уступают европейским, китайским и американским аналогам. Самый популярный российский бренд – это «Лисма».

Устройства мощностью до 8 Вт от «Лисма» можно приобрести примерно за 325 рублей. Изделия с такими же показателями за рубежом будут стоить 6-7$. Если есть желание приобрести более качественную импортную лампу, рекомендуется изучить модели брендов «Osram» или «Paulmann». Высококачественная лампочка обойдется примерно в 650-800 рублей.

Для тех кто любит смотреть: Обзор, достоинства и недостатки филаментных LED-ламп.

Характеристики:

  • потребляемая мощность – от 4 до 8 Вт;
  • световой поток – до 98 Лм;
  • светоотдача – 120 лм/Вт;
  • срок эксплуатации – 30 000 часов;
  • световая температура – в пределах 2700 К.

Часть экспериментальная

CroLED: китайское качество Ebay

Начнём с filament-лампы из Поднебесной. Лампочка прибыла из Китая в простой картонной коробке с минимум информации на ней (температура, мощность и напряжение питания. Честно признаться, ожидания были сами разные, но реальность оказалась намного суровее. Коэффициент пульсаций составил 67% (!), мне кажется, что это рекорд! Фактически лампочка гасла и разгоралась снова с периодичностью 10 мс. Цветовая температура отличалась в меньшую сторону от того, что указано в магазине продавца на Ebay.

NB: Все представленные в статье лампы имеют стеклянную колбу. И хотя она может выдержать падение на пол, будьте осторожны при обращении с ними!
Разбор лампочки выявил одну интересную особенность конструкции – а именно драйвер. Точнее его полное отсутствие: лампочка питается через банальный диодный мост MB10F с парой резисторов и огромным твердотельным конденсатором. Зато компактно!

Светодиоды расположены на матовой (!) подложке в количестве 18 штук. Каждый светодиодные чип выполнены из сапфировой текстурированной подложке типа «звёздочка». Чипы совершенно небольших размеров – меньше человеческого волоса.

А что там с температурой? — спросит читатель. Да, температура на колбе за 5-7 минут достигает примерно 40 градусов и остаётся таковой в течение получаса.
Но давайте теперь заглянем под колбу нашей лампе. После удаления стекла и замера температуры выяснилось, что нити очень быстро (буквально за 1 минуту) нагреваются до почти 90 градусов, а в некоторых местах, по-видимому, там, где расположены светодиоды, температура достигает более 100 градусов.

Eglo: обычная ламп с обычными характеристиками

Следующая лампа от компании Eglo, у которой, между прочим, есть представительство и в РФ, в общем и целом порадовала своими характеристиками. Пульсаций на частоте 100 Гц составили около 6%, при этом цветовая температура и CRI вполне соответствуют заявленным характеристикам.

Внутри лампы находятся также четыре нити светодиодов, как и в китайской лампе. Внутри спрятан драйвер на базе конденсаторного балласта. Светодиоды несколько больше – 113 на 57 микрон, чем в предыдущем случае. Однако они крайне плохо закреплены на опять-таки матовой подложке.

Что же касается температуры, то лампочка быстро (за те же 5-7 минут) разогревается до температуры порядка 50 градусов. И нити вновь демонстрируют температуру ~90 градусов. Прям, как проклятие конструкции лампы «накаливания» какое-то!

Phillips: качество превыше всего

Последняя протестированная лампочка производства компании Phillips. Удивительно, но эта лампочка в корпусе Е14 демонстрирует отличное соответствие заявленным характеристикам и крайне низки уровень пульсаций.

Чем это обусловлено, ведь цоколь E14 гораздо меньше E27? – зададитесь Вы вопросом. Всё гениальное просто: у Phillips хорошие, очень хорошие инженеры, которые способные создать ультра-компактный драйвер (обратноходовый преобразователь) так, чтобы он уместился в патрон E14, при этом драйвер обеспечивает крайне низкий уровень пульсаций (<1%).
В самой лампе всего две светодиодные нити, так как она потребляет всего 2.3 Вт. Светодиодные чипы размещены на прозрачной подложке и аналогичны по размерам тем, что используются в лампах Eglo, но с иной текстурой подложки – «щит». Как уже отмечалось выше против законов теплофизики не попрёшь.

Примерно за 10 минут колба лампы прогревается до ~45 градусов (две нити медленнее «прогревают» всю лампу). Однако температура нитей без стеклянной колбы составила всё же 95 градусов, местами – повторимся, скорее всего, в месте крепления светодиодных чипов к подложке – достигая значений в 110-120 градусов.

Чтобы не быть голословным при вынесении вердикта относительно filament-ламп, мы добавим несколько фотографий уже знакомых ламп IKEA и мощных умных ламп Prestigio, о которых мы поговорим в следующий раз. Корпус лампы IKEA прогревается до 75 градусов в течение полчаса, а умной лампы Prestigio до 58. При этом SMD светодиоды ламп Prestigio, к примеру, на максимальной мощности нагреваются лишь до указанной в самом начале статьи «безопасной» температуры 60-70 градусов.

Что такое филаментные лампы и как они устроены?

Филаментные светодиодные лампы (или сокращенно — ФСЛ) были представлены японской компанией Ushio в 2008 году. Первые образцы не получили широкого распространения на потребительском рынке, так как существенно проигрывали по мощности SMD-моделям. Ситуация изменилась лишь через 5 лет, когда в рамках отраслевой выставки InterLight Moscow сразу несколько китайских производителей (Qianshi Lighting, JNQ и ряд других) представили модели с цоколем типа «миньон», эквивалентные по силе светового потока 60-ваттным лампам накаливания.

Чем же они отличаются от привычных нам SMD-устройств? Технология Chip-on-Glass (COG), лежащая в основе ФСЛ, является логическим развитием более ранней COB (Chip-on-Board). Главное новшество заключается в том, что вместо металлической теплоотводящей подложки миниатюрные светодиоды размещаются в один ряд на стеклянной или сапфировой пластине длиной около 30 мм.

Гетерокристаллы синего свечения (в некоторых моделях часть из них заменяется красными в соотношении 1 к 3) соединяются друг с другом последовательно с помощью тончайщих золотых проводников. Их количество достигает 28 единиц на каждой нити. Сверху вся конструкция покрывается силиконовым компаундом, содержащим люминофор, который выполняет защитную функцию, а также позволяет добиться оптимальной цветовой температуры.

Мощность каждой нити фиксирована и лежит в пределах от 0.8 до 1.3 Вт — то есть, на отдельный кристалл приходится около 0.036 Вт, что в разы меньше по сравнению с SMD-чипами. Филаменты помещаются в герметичную колбу, заполненную газовой смесью на основе гелия, характеризующейся высокой теплопроводностью. Отвод тепла осуществляется благодаря явлениям конвекции и диссипации, благодаря чему необходимость в установке массивных радиаторов полностью отпадает.

Еще один важный нюанс: для питания филаментов используется постоянный ток напряжением от 60 до 100 вольт, а низковольтных модификаций не существует в принципе. Данный факт позволил существенно упростить схемотехнику драйвера, сделав электронный блок более компактным: все необходимые компоненты могут быть распаяны на единственной плате, без труда умещающейся в стандартный цоколь E27.

Перечисленные конструкционные особенности способствуют равномерному распределению светового потока без использования дополнительной оптики — диаграмма направленности филаментных светодиодных ламп оказывается практически идентична диаграмме ламп накаливания, а угол расходимости достигает 300°.

Помимо этого, филаментные светодиоды по сравнению с SMD-модулями и COB-матрицами оказываются значительно более энергоэффективными — их световая отдача может достигать 150 люменов на каждый ватт израсходованной электроэнергии.

Это интересно: Что делать если не горят лампы заднего хода ВАЗ 2110: объясняем тщательно

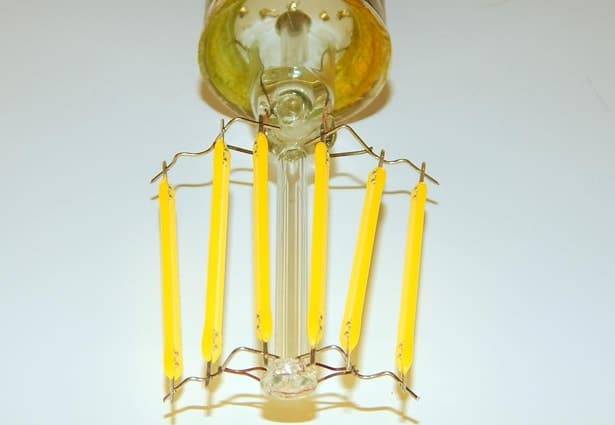

Устройство лампы

Рассмотрим филаментные  лампы детально. В них используют элементы ламп накаливания, проверенные годами, но усовершенствованные инновационными светодиодными технологиями. В запрессованных колбах размещается стеклянная ножка, филамент, снизу – цоколь с драйвером.

  1. Колбы – герметичные конструкции, прозрачные, из стекла. По форме могут отличаться. Если это декоративная лампа, для ее изготовления используют стекла с особенным напылением. Это помогает создавать теплый, уютный источник освещения. В середине колба заполняется инертными газами. Преимущественно используют гелий – газ, максимально быстро переносящий теплоотдачу к стенкам колбы, выделяемое светодиодами. Распределение тепла происходит по колбам пропорционально, после чего оно рассеивается в пространство. Прибор при этом не нагревается свыше 60 градусов.
  2. Филаменты – нити, производимые по уникальной технологии COG. Такая технология используется в производстве экранов для мобильных телефонов (смартфонов). По внешнему виду это подложки из прочного сапфирового стекла, с расположенными кристаллами светодиодов в виде цепочек. Свет равномерно распространяется, благодаря прозрачности подложек. На их концах крепятся контакты, закрепляющие нити в устройствах и подающие электропитание. С внешней стороны нити покрываются люминофором, универсальным веществом, задающим требуемые источники освещения нитей (цветовые параметры). Для лампы в стиле лофт, ретро лампы и других декоративных серий приборов используют нити специальных форм. Это может быть форма спиральки, дуги. Один фрагмент нити, имеющей длину три сантиметра, имеет мощность 0,8-1,3 Вт. Поэтому в устройствах используют до нескольких десятков элементов, благодаря чему свет рассеивается во всех направлениях.
  3. Стеклянные ножки являются важным компонентом конструкции. Это опора, на которую крепятся нити. Кроме этого здесь расположены проводники. Через них электропитание поступает к светодиодам.
  4. Цоколи предназначаются для закрепления устройств в электрических патронах и поступления к ним источников энергопитания. Преимущественно используют такие типы, как Е14, Е27. В цоколях размещаются драйверы питания светодиодов.
  5. Драйверы в филаментных лампах дополнены электронными схемами, разработанными специально, и установленными на оригинальных печатных платах. Их предназначение – обеспечение правильного режима функционирования светодиода при перепадах температурного режима, напряжения в сети и других негативных внешних факторах. Инновационные схемы таких драйверов отличаются по различным видам защиты, коэффициенту полезного действия, могут работать в разных диапазонах напряжения. При изменениях отсутствует пульсирующий, мерцающий свет. Преимущественно используют специализированную микросхему, которая способна обеспечивать различные высокие показатели.

Полезная информация. Определить показатели цветовой температуры ламп можно приблизительно. Для этого достаточно посмотреть на цветовой оттенок филаментов. Нити лимонного цвета означают, что устройства создают белый цвет (дневной). Если они имеют оранжевую, желтую цветовую гамму, то создают теплые, приглушенные источники освещения (например, винтажные лампы). Качество освещения также напрямую зависит от имеющегося количества филаментов, их длины, формы. Чем длиннее цепочки нитей, и чем их большее количество, тем больше на них расположено светодиодов, а значит и максимально яркий источник освещения. Равномерность источника света также зависит от того, как располагаются филаментные нити.

Плюсы

Лампы данного типа обладают такими преимуществами:

  1. Высокая энергоэффективность. Филаментный LED потребляет от 4 до 8 ВТ электричества, в то время как его аналоги могут использовать до 500 ВТ.
  2. Достаточно продолжительный срок службы. Филаменты работают до 30 000 часов.
  3. Распространение света во всех направлениях. Благодаря особой технологии освещение не имеет опредленной направленности, а равномерно рассеивается.
  4. Универсальность. Лампочки подходят как для освещения больших участков пространства, так и для установки в небольшие светильники.
  5. Высокая светоотдача. Филаментные LED имеют наивысшие показатели светоотдачи – от 120 до 140 ЛМ/ВТ.
  6. Не нагревается. Благодаря наличию особого охлаждающего газа в колбе стекло не склонно к нагреванию.
  7. Возможность регулировки яркости света.
  8. Легкая утилизация. Данный продукт не содержит токсичных веществ, поэтому по истечению срока эксплуатации его можно выбросить вместе с остальными бытовыми отходами.
  9. Интересная внешность. Внешнее сходство с лампами накаливания позволяет использовать филаментные LED в открытых декоративных светильниках и люстрах.

Помимо вышеперечисленных плюсов филаменты имеют ряд серьезных недостатков.

Конструкция филаментной лампы

Основное достоинство новых энергосберегающих светодиодных ламп является упрощенная система распределения света, которая не имеет больших потерь энергии. Поэтому филамент, по сравнению с иными лампами подобного класса, является очень эффективным средством освещения, в том числе, в качестве потолочного светильника. А всё потому, что отвод тепла в филаментной светодиодной лампе осуществляется за счёт специального газа, которым заполнена стеклянная колба. Этот газ (какие вещества входят в его состав пока неизвестно) имеет высокую степень теплопроводности. Поэтому за счёт этого газа и тонких стенок стеклянной колбы, температура нагрева лампы составляет не более 60 С.

Конструкция филаментной лампы

Филаментные светодиодные лампы используют напряжение постоянного тока, благодаря специальному драйверу, вмонтированному в цоколь в виде пластикового кольца. Именно за счёт этого драйвера происходит преобразование напряжения, что и позволяет экономить большое количество электрической энергии. Цоколи выполняют в стандарте как Е14, так и Е27, то есть они используют любые виды патронов осветительных приборов: люстр, потолочных светильников, бра и так далее. Кроме того, филамент включается мгновенно, что нельзя отметить у ламп накаливания, которым требуется время на нагрев спирали.

Особенности конструкции

Как я часто пишу – светодиоды греются. При этом нагрев происходит настолько сильный, что некоторые чипы не могут проработать и минуты без дополнительного теплоотвода. У мелких светодиодов в SMD-корпусах тепло отводится через их контактные площадки.

Мощность одного филамента около 1 ватта. Взгляните на SMD-светодиоды – на каждый ватт их мощности, нужно 25-30кв.см. площади радиатора. Отсюда возникает интересный вопрос, связанный с охлаждением филаментов.

Как охлаждаются филаментные светодиоды?

Во-первых, филамент – это не цельный мощный светодиод, а лишь матрица. Тип матрицы в этом форм-факторе на англоязычных ресурсах называется «COG» или «Chip-on-Glass». На русском языке это что-то вроде «Матрица на стеклянной основе».

Во-вторых, раз уж это матрица, значит на ней есть множество мелких светодиодов. По отдельности они выделяют очень мало тепла, так как они маломощные. Приблизительный расчет:

1 Вт / 28 светодиодов = 0,036 Вт/светодиод

Для отвода тепла нужен носитель. Производители заполняют колбу филаментных ламп хорошо проводящим тепло газом. Одни источники заявляют, что этот газ — гелий, в рекламных видео о лампочках томича говорится о специальной рецептуре газов. Однозначной информации по этому поводу нет.

Благодаря такой конструкции нагрев филаментной лампочки слабый – порядка 50-60 градусов. Вы смело можете использовать их в светильниках с бумажными, тканевыми и пластиковыми абажурами. Нагрев самой нити филамента доходит до температур свыше 100 градусов. Современные светодиоды способны работать и при температурах КРИСТАЛЛА в 120 градусов, а корпус имеет значительно меньший нагрев.

Что внутри светодиодной лампы?

Возьмем старую лампу, одну из перегоревших. У неё была заявлена мощность именно 10Вт и она скорее всего в этой колбе перегрелась и перегорела.

У многих маркетологов сейчас началась тенденция «больше и больше заявленной мощности». Начинают пихать в маленькую колбу всё больше и больше нитей.

Сначала появились восьми-нитевые на 4-8 Вт, это еще было нормально. А сейчас они выбрасывают на рынок лампы такого же размера, но с в 10Вт на борту. В них «стопудово» либо меньше мощности, либо она точно также быстро перегорит.

Даже 8Вт для филаментной лампы в форме А60 — это уже предел. Она начинает перегреваться и достаточно быстро может выйти из строя, особенно если она у вас в закрытом светильнике. Или более того в каком нибудь герметичном светильнике, где нет охлаждения. А она такая же светодиодная, и тоже требовательна к охлаждению.

Так и с моей старой лампой случилось, которая думаю, всё-таки выдавала порядка около 9Вт, что и привело к тому что она перегрелась.

Еще один способ проверить лампочку — разбить. Если там есть газ (а он должен быть), то должен быть и характерный хлопок, как у лампы накаливания. В них, правда, был вакуум или там газ какой-то инертный на основе гелия. В крайнем случае, если хлопка вы не услышите, то должен присутствовать специфический запах. Но в целом этот момент остаётся на совести производителя, так как не станете же вы бить лампочки прямо в магазине.

В принципе видно всё что расположено внутри, конденсаторы и импульсный трансформатор которые во всех лампах занимаются сглаживанием пульсаций. Если этих деталей там нет, то пульсация в лампе соответственно будет бешенная.

В общем, такие лампы нуждаются в грамотном подходе к выбору и к покупке.Не стоит бездумно покупать какие-то новомодные лампочки. Они есть разного качества от разных производителей. Они также выходят из строя, могут перегореть, и в них тоже может присутствовать пульсация.

И не верьте рассказам, о том что LED лампы не перегорают, не пульсируют как люминесцентные и вообще это панацея.

Характеристики

Филаментные лампы выпускаются в ограниченном диапазоне потребляемой мощности – от 4 до 8 Вт, что эквивалентно 85 Вт ЛН. Это связано с проблемой охлаждения светодиодной нити. Такая лампа способна создать поток света, равный 980 лм. Светоотдача составляет около 120 лм/Вт. Производители заявляют срок службы изделия около 30 тыс. часов. Световая температура филаментных светодиодных источников света находится в пределах 2 700 К.

Сравнение ламп от разных производителей

Признанный российский производитель Томский завод осветительных приборов Rusled реализует филаментные устройства под торговой маркой “Лампочка Томича”. Изделия этой фирмы нацелены на замещение импортной продукции. Выпускаются лампы трех модификаций: 4, 6, и 8 Вт со световым потоком 400, 600 и 800 лм соответственно. Производитель заявляет ресурс изделия равным 15 тыс. часов.

Изготовление филаментных источников света проводится на базе производства ЛН с использованием китайских комплектующих. При проведении независимого тестирования практически все заявленные характеристики были подтверждены. Однако ресурс изделий не выдерживает никакой критики. Из 30 тестируемых ламп за 2 месяца вышли из строя 26 шт. Связан ли брак с переходным периодом и модернизацией оборудования, не понятно.

Другой российский производитель из Саранска – Лисма – выпускает модели 4, 6, 8, и 9 Вт. Филаменты несколько отличаются от “томичей”. В этих изделиях стеклянная подложка покрывается кристаллами и люминофором только с одной стороны, вторая остается чистой. Это позволяет еще больше повысить срок службы кристаллов за счет увеличивающегося теплоотвода. Производитель гарантирует исправную работу источников света в течение 30 тыс. часов.

При проведении тестирования температура колбы 8- и 9-ваттных ламп составила 70 и 85°С соответственно. В этом случае сложно говорить о длительном сроке службы изделия. В этих же моделях и другие параметры, кроме пульсации, не соответствуют заявленным.

В большинстве случаев поломки филаментных ламп происходили из-за низкого качества изготовления драйвера. При разборке было выявленно повышенное (более 300 В вместо 160 В) напряжение, что говорит о выходе из строя источника питания. Эти поломки характерны для изделий обоих производителей. Хотя необходимо отметить, что процент брака у Лисмы ниже и составляет 20-25%.

Преимущества филаментных ламп

Положительными качествами филаментных ламп являются:

  • совместимость с патронами Е27 и Е14;
  • низкое энергопотребление;
  • большой световой поток и высокое качество света;
  • длительный срок службы;
  • экологичность, утилизируются как бытовые отходы;
  • низкая рабочая температура нити.

Благодаря этим характеристикам спрос на филаментные светодиодные лампы и их производство будут расти.

Недостатки

Как и любые недавно выпущенные изделия, эти лампы имеют свои отрицательные стороны:

  • высокая цена;
  • низкая прочность стекла;
  • большой процент брака;
  • отсутствие низковольтных аналогов.

Дальнейшее развитие производства должно привести к уменьшению цен и повышению качества продукции.

Предыдущая
ПодсветкаВыбор подсветки для аквариума и как сделать самостоятельно
Следующая
Светильники, браКак выбрать подходящий светильник для аквариума

Спасибо, помогло!Не помогло

Основные параметры филаментных светодиодных ламп

Всю информацию относительно выбранной filamentLED можно прочитать на упаковке к устройству, однако не каждый хозяин способен корректно расшифровать, о чем говорится. Очень много из указанных комбинаций можно узнать и о внешнем виде приспособления.

  1. Начнём со стандартной формы колбы, которая на коробке обозначается, как А60. Также в продаже встречаются сферические или шарообразные варианты с условным обозначением А95.
  2. Количество ватт, к примеру 6 ВТ — это мощность, которая присвоена данному источнику освещения. Если вы приобрели модель с показателем 6 Вт, значит она будет соответствовать 60 Вт-ной лампе накаливания.
  3. Число с латинской буквой «Е», к примеру, Е27 говорит о том, что в лампочке предусмотрен стандартный размер цоколя с диаметром 27 мм. Есть лампы с уменьшенным типом цоколя E14, но такие больше подходят для малогабаритных настольных ламп.
  4. Показатель цветовой температуры может отличаться. В некоторых моделях свечение составляет 2700 кельвинов, что сопровождается желтым освещением, а у моделей с белым освещением нагрев соответствует 4000 кельвинам.

Несмотря на то, что филаментные лампы — это инновационная разработка в сфере электротехники, в них присутствуют еще неусовершенствованные частницы, некоторые из них подлежат срочной переработке. Именно это по мнению экспертов повышает безопасность при использовании устройства.

Если корпус филаментной лампы продуман при падении на пол, она может остаться целой.

Драйвер филаментной лампочки Томича

Использование светодиодного принципа требует установки драйвера, расположенного внутри цоколя. Назначение устройства — снижение тока из сети до параметра, безопасного для светодиодных элементов.

Драйвер состоит из следующих элементов:

  1. Предохранитель.
  2. Выпрямитель диодного моста.
  3. Сглаживающие конденсаторы.
  4. Микросхема импульсного токового регулятора с дополнительными компонентами. В состав схемы входит диод, дроссель, сопротивление ВЧ конденсатор.

Особый интерес заслуживает схема драйвера. В фазном проводе установлен предохранитель F1, вместо которого можно поставить сопротивление до 20 Ом до 1 Вт мощности.

Также в элементы схемы входит:

  • диодный мост для выпрямления тока на напряжение 400 — 1000 В, DB1;
  • конденсатор для сглаживания пульсаций на выходе DB1, E2;
  • дополнительная емкость для подачи напряжения на схему, E1;
  • драйвер устройства, благодаря которому работает вся цепь, SM7315P;
  • емкость для фильтрации пульсаций на выходе, E3;
  • токовый датчик для корректировки силы тока в цепи источников света, R1 (чем выше сопротивление, тем ниже ток);
  • сопротивление для снижения тока на преобразователе, R2;
  • диод, обеспечивающий функционирование преобразователя, D1;
  • накопительная индуктивность для преобразования напряжения, L

По сути, элементы D1, L1 и транзисторный ключ формируют типовую схему импульсного преобразователя.

Почему мигает светодиодная лампа, причины, способы устранения

Преимущества и недостатки филаментных ламп

Перед переходом на филаментные источники света необходимо понимать их слабые и сильные стороны.

Преимущества:

  1. Экономичность.
  2. Равномерность свечения во всех направлениях, отличное решение для освещения дачи.
  3. Стильный внешний вид, что позволяет использовать их в открытых светильниках.
  4. Стойкость к износу.
  5. Продолжительный срок эксплуатации.
  6. Универсальность применения и возможность монтажа во многие модели осветительных устройств.
  7. Отличная цветопередача.
  8. Минимальный нагрев, благодаря закачанному внутрь газу.
  9. Высокая степень яркости.
  10. Легкость утилизации в виде бытовых отходов.

Недостатки филаментных изделий:

Высокая стоимость.
Хрупкая колба, нуждающаяся в осторожной эксплуатации.
При нестабильном напряжении появляется мигание, ухудшается качество света.
Невозможность ремонта.
Предназначение только для 220-вольтных сетей.
Наличие двух видов цоколей — на Е14 и Е27.
Разброс по качеству.
Жалобы на небольшой срок службы.
Наличие мертвой зоны под источником света при вертикальном расположении колбы (подробности ниже).

Схема работы филаментной лампы

Как работает вся эта схема? После подачи напряжения ток поступает на цоколь светильника (его нижний контакт).

Проходя через предохранитель (F1), он выпрямляется диодным мостом (DB1). Из переменного тока мы получаем постоянный.

Далее вступают в дело конденсаторы (С1-С2) и дроссель (L1). Они сглаживают ток.

Дойдя до микросхемы (U1), он опять проходит преобразование и превращается в высокочастотные импульсы, которые сглаживаются конденсатором. Пробежав всю эту цепочку, ток наконец проходит через светодиоды филаментов и возвращается обратно в сеть.

Стабилизация тока, протекающего через филаменты, происходит через микросхему регулятора с помощью измерительного сопротивления (RS1).

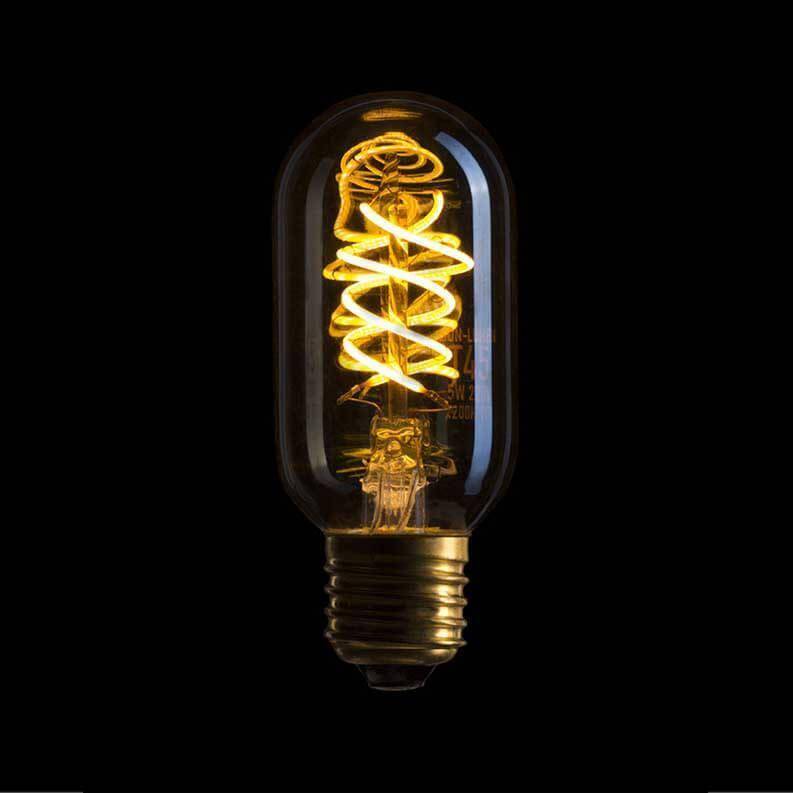

Кроме обычной прозрачной колбы иногда можно встретить модели со специальным напылением. Оно создает более мягкое и теплое освещение.

Так как светодиоды в процессе работы сильно греются, необходимо оперативно отводить от них тепло. В старых светодиодных лампочках это делается через массивные радиаторы, которые существенно увеличивают габариты изделия.

А в филаментных внутри колбы закачан инертный газ на основе гелия. Это тот, при вдыхании которого, вы начинаете на некоторое время разговаривать как маленький ребенок.

Он то и способствует быстрой передаче тепла от кристаллов к стеклянным стенкам и далее в окружающее пространство.

То есть, внутри лампочки вовсе не вакуум.

Без газа и стекла сами стержни разогреваются весьма заметно.

А вот оперативный отвод тепла и большая площадь стеклянных стенок, по сравнению с площадью самих светодиодов, позволяют филаментному источнику света не нагреваться более 50-60 градусов.

В то же время попробуйте дотронуться до включенной лампочки накаливания. Некоторые умельцы из них даже делают инфракрасные обогреватели.

И весьма успешно.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
