RGB лента с контроллером и пультом: обзор видов и подключение

Когда не обойтись без усилителя

Если возможности контроллера по мощности исчерпаны, а необходимо нарастить длину полотна светильника, можно использовать усилитель – в зарубежной терминологии «повторитель RGB-сигнала». И на самом деле, по напряжению он повторяет сигнал, поданный на вход, но усиливает его по току. Выбирают усилитель по нескольким параметрам:

• напряжение должно соответствовать напряжению контроллера (соответственно, напряжению блока питания и светильника);
• мощность должна с запасом обеспечивать энергоснабжение предполагаемого участка ленты;
• количество каналов — не менее трех для RGB-светильника;
• исполнение – в большинстве случаев с общим анодом, но проверить не помешает.

Также можно обратить внимание и на другие параметры – диапазон рабочих температур, степень защиты и т.д. Большей частью это нужно, если предполагается монтировать повторитель в сложных условиях (на улице и т.д.)

Будет ли стоить игра свеч?

Если же рассмотреть все с точки зрения логики простого человека, который не увлечен радиотехникой, то, естественно, приобрести дешевый контроллер будет не дороже. Кроме того, не будет потеряно время на создание своими руками. Но для истинного радиолюбителя, а иногда и просто человека увлеченного, собрать такое устройство самостоятельно куда приятнее, чем покупать где-то в магазине. А вот попробовать сделать контроллер собственноручно все же стоит, потому что удовольствие от проделанной работы (и к тому же удачной) ничто не сможет заменить.

Схема и подключение RGB-светодиодных лент

Для того чтобы самостоятельно установить RGB-светодиодную ленту с контроллером и пультом, необходим паяльник – остальные инструменты должны прилагаться.

Итак, для установки устройства необходимы:

Контроллер и пульт управления. Это устройство, управляющее режимами, яркостью свечения и цветом подсветки.
Блок питания, который может иметь напряжение двенадцать или двадцать четыре вольта

Обратите внимание на мощность этого устройства. Для того чтобы ее вычислить, значение мощности одного метра ленты умножается на длину используемого осветительного прибора и коэффициент запаса.
Коннекторы

Их можно использовать в том случае, если нет паяльника. После разрезания ленты коннектор поможет соединить части воедино.

Схема монтажа RGB-светодиодной ленты

Для того чтобы выполнить подключение, нужно выполнить следующие действия:

1. Подготовьте поверхность. Для этого в том месте, где будет находиться источник света, поверхность необходимо выровнять и воспользоваться растворителем для того, чтобы избавиться от возможного жира. Если поверхность металлическая, проложите электроизоляционный материал между поверхностью и светодиодной лентой.
2. Крепление устройства. Все ленты имеют клейкую поверхность. С нее нужно снять защитное покрытие и прикрепить в нужное место, при этом радиус изгиба не должен быть больше двух сантиметров, иначе это может вызвать повреждение конструкции. Если ленту приходится разрезать, делать это нужно по специальным меткам, для соединения же используют паяльник или коннектор.
3. Собирание цепи. Прежде всего с блоком питания соединяются провода светодиодной ленты. При этом при подключении нужно учитывать полярность, иначе составные части конструкции выйдут из строя. Если лента цветная, подключаем ее также к трехканальному контроллеру. Лента крепится красным проводом в разъем «R», зеленым к «G», синим к «B», а четвертый провод подключается к клемме.

Если вы присоединили провода неправильно или перепутали полярность, светодиодная лента либо совсем не будет освещать поверхность, либо при нажатии на пульте определенного цвета она будет светиться по-другому.

RGB-лента с контроллером и пультом имеет свои неоспоримые преимущества:

• простой монтаж;
• экономия электричества, а значит и финансов;
• можно установить ленту той длины, которая вам необходима, благодаря возможности разрезать изделие;
• высокий КПД;
• не выделяет ультрафиолета;
• устойчива к перепадам напряжения;
• безопасна для здоровья;
• прослужит очень долго.

Недостатком таких устройств является разве что их стоимость. Поэтому их редко используют в качестве основного источника света. Чаще все же при помощи многоцветных лент создают декоративную подсветку предметов, ведь довольно дорого будет создать равномерное и достаточное освещение помещения.

Применение светодиодной ленты расширяет дизайнерские возможности и позволяет достаточно просто осуществить изысканную подсветку, которая повысит интерьерную эстетику и обеспечит существенное энергосбережение.

Подключение к сети

Чтобы подключить блок питания, необходимо подвести питание (220В) от выключателя на клеммы блока «фаза» (L) и «ноль» (N). К клемме «Земля» необходимо подвести проводник питающего кабеля (РЕ). Контроллер подключается выходными клеммами на входные следующим образом:

• +V — DC+;
• -V — DC-.

Если пренебречь полярностью при подключении контроллера, тогда он просто выйдет из строя.

В самом конце можно подключать и саму ленту RGB. Здесь все максимально просто: красный провод подводится к выходу R, зеленый — к G, синий — к B. Если перепутать выходы и провода, то ничего страшного не произойдёт, подсветка будет исправно работать, но при настройке цветов с пульта управления могут возникать интересные несоответствия, например, жильцам захочется подсветить потолок синим, а он засияет зеленым цветом.

Важно знать, что к контроллеру можно подключить только пятиметровую ленту или более короткую. Это связано с тем, что каждая дорожка светодиодов рассчитана на определенный максимальный ток

Если соединить пятиметровую ленту еще с несколькими метрами такой же, то ток увеличится, и диоды очень быстро перегорят. Когда возникает необходимость подключить длинную ленту, то настоятельно рекомендуется дополнительно приобрести усилитель RGB.

После проделанной работы остается только проверить, как работает встроенная подсветка. Для этого необходимо просто нажать на кнопку включения на пульте, после чего потолок загорится красным цветом (стандартный режим). Во втором и третьем режимах подсветка будет синей и зеленой соответственно.

Подключение светодиодной ленты

Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.

Схема подключения светодиодной ленты к сети 220 В через блок питания

Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).

Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).

Подключение специальной светодиодной ленты к сети 220В

Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.

Схема подключения светодиодной ленты без блока питания

В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.

Как подключить несколько светодиодных лент

Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.

Таблица потребляемого тока светодиодными лентами, питающимися от 12 В

Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.

Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.

Как подключить несколько светодиодных лент к одному блоку питания

В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.

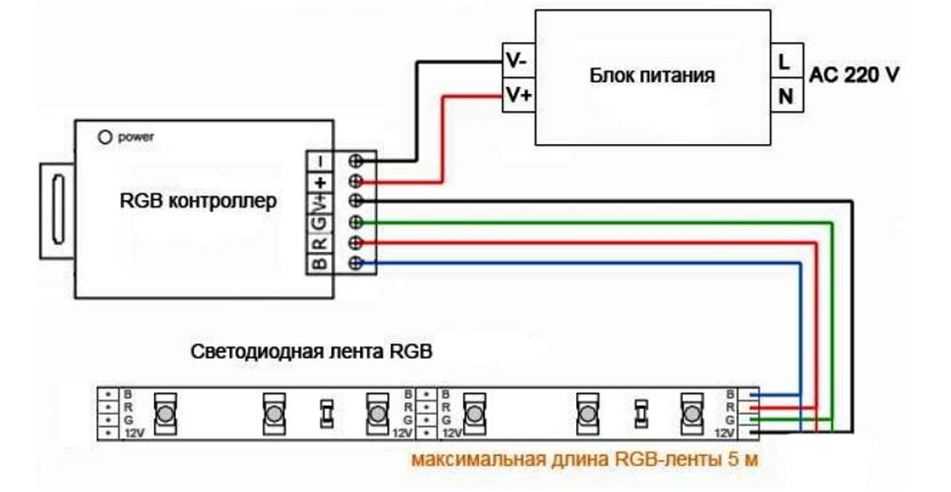

Подключение RGB ленты через контроллер

Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.

Подключение светодиодной ленты RGB через контроллер

Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.

Виды управления светодиодной лентой

Итак, управление светодиодными лентами позволяет легко и просто менять яркость и цветовую палитру в соответствии с временем суток и собственным настроением. Познакомимся с основными видами LED-управления, которые используют производители светотехнической продукции.

Диммеры

Если Вы захотите регулировать яркость свечения лед-ленты с белым или любым другим одноцветным свечением, то вам понадобится диммер. Это устройство плавно меняет интенсивность светового потока в широких пределах, отключает и включает источник освещения.

Диммер выбирается по мощности, которая должна соответствовать мощности подключенной нагрузки. Физически прибор включается в электрическую цепь между блоком питания и лед-лентой.

Схемное решение светорегулятора реализовано на цифровых микросхемах и технологии ШИМ (широтно-импульсной модуляции). ШИМ является оптимальным вариантом для регулировки тока, подаваемого на светодиодную ленту. Импульсный способ изменения тока на определенной частоте исключает эффект мерцания, характерный для дешевых светорегуляторов.

Контроллеры

Контроллеры служат для управления RGB-лентой, выполненной на многокристальных светодиодах с различным количеством и сочетанием кристаллов. При помощи RGB-контроллера можно выбрать любой необходимый цвет или микшировать цветовые комбинации, получая тысячи разнообразных оттенков.

И это еще не все. Контроллер также выполняет функцию регулирования яркости, скорости и плавности смены цветового потока. Можно выбрать одну из встроенных программ по созданию интересных световых спецэффектов.

Принцип работы основан на ШИМ-технологии, состоящей в подаче к нагрузке управляющих сигналов, представляющих собой импульсную последовательность заданной частоты.

Область применения

Существует множество направлений применения представленных приборов. Они позволяют оформить разные предметы, объекты. Чаще всего подобные изделия применяются при создании декоративной подсветки подвесных потолков. Ими можно украшать арки, ниши, мебель, карнизы.

Интересно выглядит клавиатура с RGB подсветкой, кухонная столешница из стекла с таким типом декорации. Также представленные изделия применяют для оформления барной стойки, ступеней, прозрачных деталей интерьера.

Уличная подсветка при помощи приборов типа RGB также пользуется высоким спросом. Ее применяют как для украшения фасадов, скамеек, беседок, так и для рекламы. Торговые центры, бары, рестораны и прочие коммерческие учреждения активно используют представленные ленты в подобных целях.

Также можно применять эти ленты для подсветки в банях, бассейнах и прочих влажных помещениях. Для этого изделия должны характеризоваться специальным классом защиты.

Соединение и резка LED-лент

Как говорилось выше, нельзя соединять участки длиной более 5 м, но иногда приходится иметь дело с монтажом нескольких отрезков 1 пятиметровой бухты (например, если какие-то элементы перестали работать и их нужно заменить). В таких ситуациях приходится прибегать к резке и соединению.

Места разрезания светодиодной ленты.

Дюралайт представляет собой набор сегментов, в котором находятся 3 светодиода и 1-3 токоограничивающих резистора, в конце каждого такого участка имеются соединительные контактные площадки, между ними — линия отреза (многие производители отмечают ее знаком «ножницы» или вертикальной линией).

Сращивание участков производится по этим же контактным площадкам.

Способы без пайки

Этот способ возможен при использовании коннекторов 1 из двух вариантов: проводной и беспроводной для соединения встык.

При использовании беспроводного коннектора отрезки подсоединяются к нему с 2 сторон контактными пятаками встык на соединительные площадки устройства.

Использование паяльника

Это способ более надежный и не требует дополнительных затрат. Он подходит для тех, кто уже сталкивался ранее с пайкой. Чтобы реализовать такой вариант соединения нужно зачистить контактные площадки ленты, нагреть паяльник, залудить флюсом контактные дорожки и припаять провод. Не стоить греть дюралайт дольше 10 секунд, это может его повредить.

Способы управления

RGB контроллер для регулировки цвета, яркости, использования эффектов и управления лентой беспроводным ИК-пультом

Для управления параметрами многоцветной полосы потребуется специальный контроллер. Выбор конкретного типа устройства определяется следующими факторами:

• мощность, рассчитываемая с учетом общего количества подключаемых к контроллеру светодиодных элементов;
• набор предполагаемых функций, зависящий от конкретного назначения подсветки;
• возможность дистанционного управления.

Поскольку областей применения данных изделий очень много (включая подсветку витрин в магазинах или освещение аквариумов) – потребность в дополнительном функционале возникает не всегда. В приведенных выше случаях не нужен контроллер с большим числом световых эффектов или с включением по таймеру, например.

Светодиодная подсветка интерьеров с пультом управления смотрится очень эффектно. Еще более оригинальный вариант – возможность радиоуправления системой.

Подключение

Для питания и управления светодиодной лентой необходимы блок питания и специализированный контроллер. Мощность блока питания и контроллера должны соответствовать мощности потребляемой RGB лентой. Лучше если их мощности будут выбраны с небольшим запасом.

Схема подключения довольно проста. Выход 12В (24В) блока питания подключается к соответствующим клеммам контроллера с соблюдением полярности. Управляющие напряжения с контроллера подаются на светодиодную ленту. При этом также необходимо следить за правильностью подключения проводников: R к R, G к G и так далее.

Соединения между блоком питания и контроллером лучше выполнять с помощью двухжильного кабеля, а между контроллером и лентой – четырехжильного. Сечение жилы кабеля не должно быть меньше 0.25 мм2. Присоединять проводники к отрезкам светодиодной ленты можно с помощью пайки, однако лучше применять специальные коннекторы и шлейфы. Более подробно о подключении можно почитать здесь.

RGB технология

Физические принципы работы светодиодов не позволяют непосредственно получить «белый» свет. Однако ученым удалось обойти это ограничение. Для получения белого света были изобретены люминофорные светодиоды, в которых «белый свет» испускается особым покрытием, нанесенным на синий сверхъяркий светодиод.

Другим способом получения белого света является применение трех светодиодов: красного, зеленого и синего свечения. Ячейка из трех LED испускает свет трех цветов, которые воспринимается человеком как белый цвет. Такой способ получения «белого» света называется RGB технология. Эта аббревиатура составлена из первых букв английских названий цветов (Red, Green, Blue).

Регулируя яркость светодиодов можно получать не только белый свет, но и множество цветов и оттенков. Количество оттенков может достигать сотен тысяч. Поэтому светодиодные ленты RGB обладают значительно большими возможностями, чем люминофорные светодиодные ленты.

Видео обзор работы комплекта с пультом

0%

RGB лента состоит из разноцветных или трехцветных светодиодов?

Трехцветных.

Разноцветных, установленных поочередно.

Зависит от конструкции – может быть и так, и так.

Верно! Не верно!

Продолжить »

Можно ли светодиодную ленту погружать в воду?

Можно, если она имеет герметичное исполнение (IP67 и выше).

Категорически нельзя.

Можно – она питается низким напряжением.

Верно! Не верно!

Продолжить »

Почему разрезать ленту можно только в специально предназначенных местах?

Чтобы не вызвать короткое замыкание.

Чтобы не нарушить схему питания группы светодиодов.

Чтобы не испортить всю ленту.

Верно! Не верно!

Продолжить »

Почему у очень длинной ленты удаленные от питающих проводов светодиоды светят тускло?

Предыдущие светодиоды забирают все напряжение.

Они не могут светить тускло – все светодиоды включены параллельно на одну питающую шину ленты.

Из-за большой длины ленты на ее токопроводящих дорожках падает напряжение.

Верно! Не верно!

Продолжить »

На 24 В.

На 36 В.

Зависит от конструкции.

На 12 В.

Верно! Не верно!

Продолжить »

Можно ли светодиодную ленту использовать для освещения

Нельзя – она очень слабо светит.

Можно, если создаваемого ею светового потока для этого достаточно.

Нельзя – можно испортить глаза.

Верно! Не верно!

Продолжить »

Все ли ты знаешь о светодиодной ленте

Ты абсолютно ничего не знаешь о светодиодной ленте. Советуем почитать наши статьи в разделе светодиодная лента.

Ты очень слабо знаешь принцип работы светодиодной ленты. Советуем почитать наши статьи в разделе светодиодная лента.

Ты неплохо разбираешься в принципе работы светодиодной ленты, но есть некоторые пробелы.

Ты очень хорошо знаком со светодиодными лентами.

  Перепройти тест!

Предыдущая
Светодиодная лентаКак подключить светодиодную ленту и не допустить ошибок
Следующая
Светодиодная лентаЧто нужно знать при выборе светодиодной ленты и как её подключить

Спасибо, помогло!Не помогло

Типы лент

Rgb изделия могут быть двух видов: аналоговые, цифровые. Ленты первого типа имеют параллельное включение светодиодов. То есть один цвет распространяется по всей длине цепи свечения, регулировка отдельного элемента невозможна. Монтаж и подключение несложный процесс, стоимость материалов невысокая.

RGB LED-3528-60

Цифровые модели обладают сложным механизмом, стоят дороже аналоговых. Но превосходят возможностью управлять любым светодиодом, потому как к каждому устанавливается микросхема.

RGB 5050-48 IC IP67 влагозащищённая

Существуют также ленты, устойчивые к влаге. Особенность их в покрытии силиконом или трубкой из пластика.

Отзыв

Итак, серия умных устройств Tuya от Arlight несомненно интересная стоящая внимания. К основным достоинствам системы можно отнести:

• Комфорт при использовании осветительных приборов, который достигается благодаря возможности управлять ими с мобильного телефона или через голосового ассистента
• Гибкость в настройках, за счет которой можно создать сразу несколько различных сценариев подсветки и запрограммировать ее на автоматическое включение или выключение в зависимости от времени суток
• Удобство монтажа и интеграции в уже выполненный ремонт в квартире или доме. За счет использования беспроводной технологии нет необходимости прокладывать дополнительные кабели для подключения элементов управления. Таким образом, если на стадии проектирования освещения в интерьере были допущены ошибки, их легко исправить за счет системы Arlight.
• Возможность совместной работы с защитными функциями умного дома, поскольку через приложение доступны средства для срабатывания включения света при поступлении какого-либо сигнала от модулей системы безопасности — датчиков движения, света, объема, дыма и т.д.

Сценариев применения как в офисе, так и в быту огромное количество, поэтому каждый сможет найти применение набору гаджетов Arlight Tuya в соответствии со своими задачами.

Типы и виды

Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.

Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение

Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD ленты

Степень защиты

Так как область применения обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.

Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов

Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.

Размеры светодиодов, их яркость и плотность

Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.

Самые популярные размеры светодиодов

Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528 (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.

Это — два самых распространенных типа, хотя есть и более крупные — 56*30 мм, а также встречаются более мелкие — 20*20 мм.

Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:

• размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
• размером 5,0*5,0 мм — от 2 до 8 лм.

Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:

• 3,2*2,8 мм выдает 0,3 до 1,6 лм;
• размером 5,0*5,0 мм — от 0,6 до 2,5 лм.

Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.

Расчет длины

Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт, самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.

В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.

Таблица мощности светодиодных лент с разной плотностью установки светодиодов

По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).

Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.

Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.

Разрезают светодиодную ленту ножницами строго по разметке

Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.

Регулирование светодиодной ленты

1. ДУ пульт — прибор, позволяющий дистанционно осуществлять управление системой мультицветной rgb ленты. В нем содержится датчик, передающий сигналы инфракрасным лучом. Управление освещения очень простое. Кнопка ДУ пульта соответствует цвету лампочки. То есть нажимаем на синюю кнопку, лента загорается синими огоньками, на белую белыми.

Ещё одна удобная особенность ДУ— управление яркостью освещения. Пульт работает в пяти режимах. Яркий свет передаёт максимальное свечение белым. Ночник светится нежно-голубым. Зелёным цветом освещается режим Медитация. Для создания романтической обстановки подойдет красный цвет. Режим Танцы включает в себя светодинамику, мигания. Для настройки поможет функция ДУ переключения скорости цветов и мерцания.

1. Разновидность пульта управления с сенсорным кольцом. Выбор цвета свечения осуществляется прикосновением к кольцу.

Оно представляет собой высоконадежный сенсорный проводник. Управление осуществляется красной кнопкой. Если удерживать её 3 секунды включается режим медленного переключения цветов с паузами, когда свет полностью гаснет.

Пультом можно управлять на расстоянии до 30 метров. Если его не использовать длительное время, включается режим ожидания. А при прикосновении ему понадобится 0,1 секунды для реагирования.

Варианты подключения цветной ленты

Вариант схемы подключения определяется только общей мощностью потребления LED-ленты, которая зависит от:

• удельного потребления одного метра полотна;
• общего метража светильника.

Чем больше светильник потребляет, тем сложнее схема.

Важно! Варианты схем даны в зависимости от метража ленты, но фактическое потребление надо каждый раз уточнять по техническим характеристикам конкретного RGB-светильника

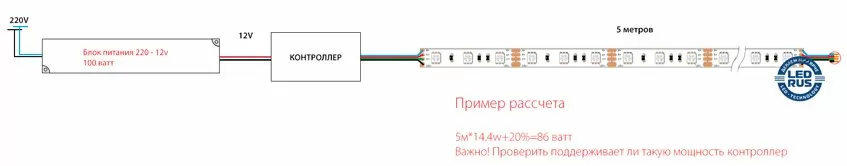

Стандартная схема

По этой схеме можно скоммутировать светильник, если общая длина полотна или суммы его отрезков составляет не более 5 метров.

Подключение коротких отрезков LED-полотна.

Задача состоит лишь в том, чтобы подобрать источник питания и блок управления потребного напряжения и мощности. Обычно это не составляет труда.

Схема питания удлиненной RGB-ленты

Если длина полотна составляет больше 5 метров, то последовательно соединять отрезки нельзя. По проводникам светильника пойдет слишком большой ток, а они на него не рассчитаны. Поэтому надо соединять куски ленты длиной не более 5 метров параллельно, подключение выполнять коннекторами, а лучше – пайкой отрезков проводов.

Подключение длинных отрезков LED-полотна.

В этом случае подобрать блок питания и контроллер потребной мощности также не сложно.

Схема подключения длинных полотен

Если суммарная длина отрезков полотна не позволяет подобрать подходящий контроллер по мощности (или даже блок питания на соответствующий ток), то для наращивания системы придется использовать усилители RGB-сигнала (один или несколько). Например, надо подключить полотно длиной 20 м или более. Все ленты разбиваются на группы так, чтобы мощность каждой группы не превышала возможности контроллера и усилителя.

Подключение отрезков LED-полотна с использованием усилителей.

Наращивать систему в теории можно до бесконечности. Если источник напряжения в одиночку способен обеспечить питание всех составляющих схемы и все расположено достаточно близко, чтобы не испытывать неудобств при прокладке питающего кабеля, то дополнительные блоки питания не понадобятся.

Набор беспроводного света Arlight

То, что я сейчас покажу, это самый простой сценарий использования комплекта Tuya для управления светодиодной лентой с изменяемой цветовой температурой и любого источника света 230в, подключаемого через релейный модуль. Он состоит из:

• Панели выключателей
• Релейного модуля
• Диммера с блоком питания
• Устройства 230В, подключаемого к реле: это может быть как бытовая техника, так и светильник, например диодная RGB, LED или MIX-лента в нашем случае

Для начала быстренько пройдемся отдельно по этим аксессуарам

Панель выключателей

Настенная панель с двумя клавишами, которая отвечает за включение и выключение светового прибора. А также за смену режима работы при его наличии у источника света.

Для его установки и подключения не требуются провода. Он работает совместно с другими модулями по RF433MHz, а питание получает от встроенного кинетического источника питания, то есть при нажатии на клавишу, вырабатывается энергия для работы панели.

Поскольку не требуется никакого внешнего питания, панель можно смонтировать на любую поверхность, вплоть до стеклянной столешницы перед любимым креслом. Даже отверстия в стене не нужно будет проделывать, так как в комплекте с ним идет двусторонний скотч.

Диммер (блок питания для диодной ленты)

Диммер — это модуль, который реализует на практике смену режимов работы светодиодной ленты по команде с выключателя, смартфона или голосового помощника (через беспроводное соединение).

Диммер совмещен с адаптером питания, благодаря которому входной ток в 230V преобразуется в 24 вольта для LED ленты.

Реле (wifi контроллер)

Беспроводное реле которое разрывает цепь и позволяет управлять включением и выключением устройства по WiFi.

Максимальная мощность контроллера — 1100 Вт, учитывайте ее при выборе устройства, которое вы хотите к нему подключить

Светодиодная MIX-лента Arlight

Светодиодная MIX-лента используется как для декоративной подсветки интерьера, так и для основного освещения. Она дает возможность выбирать нужный оттенок белого света в широком диапазоне от теплого (2800К) до холодного (6500К) что позволяет позволяет создать освещение под любое настроение. Теплый для вечернего уюта, холодный для утреннего пробуждения.
