Светодиодная панель: как сделать своими руками, устройство, материалы, инструкция

Стоит ли: делать самому или покупать

В изготовлении своими руками панели освещения на базе светодиодной ленты есть несколько преимуществ:

  1. Экономия. Покупные модели с аналогичными светотехническими характеристиками обойдутся в несколько раз дороже по сравнению с себестоимостью самоделки.
  2. Дизайнерские и конструкторские воплощения. Своими руками можно изготовить светодиодную панель любых форм, габаритов и световой силы под конкретные задачи, что не всегда доступно в варианте из магазина, а заказывать у мастера будет еще дороже.
  3. При использовании качественных материалов и правильно рассчитанном оборудовании подобный светильник прослужит без каких-либо аварийных ситуаций не один десяток лет.

Однако при всех плюсах в сборке своими руками лед-панелей есть и недостатки:

  1. Использование некачественных, поддельных, дешевых светодиодных полосок. Их срок службы быстро заканчивается, поэтому прибор придется переделывать, ремонтировать.
  2. Неправильный расчет питающего блока и контроллера.
  3. Не был учтен нагрев достаточных по силе свечения светодиодов. Светимость лед-кристаллов быстро падает, причем некоторые перегорают полностью.
  4. Плохое качестве комплектующих.
  5. Нестабильные параметры электрического тока на выходе из трансформатора.

При наличии опыта, уверенности в своих силах, а также доступности качественных проверенных материалов можно приступать к самостоятельному изготовлению светодиодной панели. В противном случае выгоднее заказать ее у профессионала либо просто купить в надежном магазине.

Недостатки панели освещения

Не только большим перечнем положительных качеств обладают светодиодные панели потолочные, есть у них и отрицательные черты. Самым главным недостатком, который отмечает большая часть потребителей, является высокая ценовая политика. Конечно, производители панелей со светодиодами с большой интенсивностью стараются снизить цену товара, однако сегодня она по-прежнему находится в высоком ценовом сегменте.

На втором месте стоит проблема низкого напряжения. Но стоит заметить, что этот недостаток можно назвать спорным, Так как уменьшенное напряжение является признаком надежной эксплуатации. Но при этом такая функция требует немалых денежных вложений. Очень современные (оригинальные) внешние данные светодиодной панели сложно представить, например, в классическом интерьере, поэтому не в каждой дизайнерской комнате они будут смотреться гармонично.

Основные типы монтажа

При установке светодиодных потолочных конструкций существуют различные типы монтирования материала. Основные это:

  • встроенный — часто идет в потолок плитами типа « Армстронг » . Осуществляется замена растровых светильников или установка их в новые места поверхности.
  • накладной — монтируется на потолок, изготовленный из различного материала. Монтаж происходит в несколько этапов при этом применяются дополнительные элементы: винты, рамка, планка для соединения.
  • подвесной — подвешивается на специальные тросы. Также необходимы вспомогательные компоненты: кронштейны, соединительная муфта, зажим для подъема, колпачок и винты.

Конструкция

Она представлена металлическим (алюминиевым) или пластиковым корпусом и акриловым листом. В листе проделываются отверстия под светодиодные элементы. При этом яркость светильника зависит от количества лампочек. Толщина листа не превышает 8 мм. На лицевой стороне акриловой пластины выбито множество мелких каналов в горизонтальном и вертикальном направлениях, которые рассеивают свет. Сзади листа установлен отражатель для равномерного распределения световых потоков.

Комплект световых панелей на потолки включает стабилизаторы напряжения в виде дополнительных источников питания. Их работоспособность не нарушается в диапазоне от 110 до 240 Вт.


Световые панели на потолок смонтированные как часть конструкции Армстронг

Монтаж приборов по большей части осуществляется на подвесные конструкции из гипсокартона. Но есть модели, которые можно встраивать под натяжные потолки или обычные бетонные основания.

Преимущества и недостатки

Диодная панель обладает множеством достоинств, главными из которых являются:

  • Потребляет небольшое количество электроэнергии. Применение таких устройств экономит 50% затрат на электроэнергию.
  • Дает яркий равномерный свет. Светоотдача у панели в 10 раз превышает тот же показатель у обычных ламп накаливания. При выходе из строя одного из светодиодов, лампа продолжает работать, при этом свет не тускнеет.
  • Длительный срок службы. Производители гарантируют от 50 до 70 тысяч часов бесперебойной работы прибора, независимо от частоты его включения.
  • Ее легко монтировать своими руками.
  • Широкие возможности. При включении таких элементов освещения в интерьер можно визуально разделить помещение на зоны, подчеркнуть фактурность натяжного полотна, выделить текстиль или мебель.
  • Безопасна. В связи с низкой потребляемой мощностью (12-24 Вт) невозможно получить удар током от соприкосновения с лампой. Кроме этого данные световые элементы не выделяют вредные вещества во время работы или после выхода из строя.
  • Низкая инерционность. Световые панели загораются сразу после включения выключателя, в то время, как энергосберегающие или люминесцентные лампы требуют нескольких секунд для разогрева.
  • Низкая теплоотдача. Благодаря этому преимуществу приборы можно монтировать под натяжные потолки без боязни повредить покрытие из-за высокой температуры.

Пожалуй, единственным недостатком является довольно высокая стоимость изделий.

Если вы желаете сделать помещение модным и современным, непременно включите светодиодные панели в интерьер!

Последовательный монтаж электроприборов в натяжные конструкции gx53

Для начала придется подготовить необходимые инструменты. Для работы потребуется перфоратор, ножницы для металла, молоток, шуруповерт, нож, электрический щуп. Также потребуются пласкогубцы, рулетка, карандаш, уровень.

Для начала разрабатывают план размещения светильников на потолке. Можно выбрать готовую схему или сделать все по своему вкусу. Далее делают разметку. Для этого с помощью рулетки и карандаша отмечают на потолке места установки ламп.

Можно сделать разметку на полу, но она необязательная. Используя отвес или уровень, точки с потолка переносят на пол, чтобы не запутаться после натяжки полотна. Среди материалов потребуется металлическая перфолента, клемник, универсальная закладная, электрический кабель. На первом этапе подготавливают закладную. По диаметру светильника вырезается лишнее кольцо.

После вырезания лишних колец нужно обязательно примерить их к осветительному прибору.

Дальше замеряют расстояние от основного потолка до натяжной конструкции. Дальше нужно отрезать часть перфоленты и сделать из нее подвес под накладную. Также лучше сразу сделать маленький хомут для крепления кабеля.

Последовательность крепления закладной:

  1. С помощью перфоратора делается отверстие и вставляется дюбель.
  2. Дальше к потолку прикручиваются закладные. Нужно оставить не меньше 10 см запаса провода ниже накладной.
  3. Затем зачищают провода и прикручивают к ним клемники. Изоляция провода должна заходить внутрь клемника. Это предотвратит замыкание.
  4. Инструкция по установке аналогична для каждого электроприбора.

Для установки люстры потребуется усиленная закладная. Из фанеры делают толстую пластину и крепят ее на несколько подвесов. Они аналогичные, как для монтажа каркаса под гипсокартон.

После того, как натяжной потолок установлен, на него переносят разметку для светильников. Для установки светильников сначала нужно приклеить специальные термостойкие кольца. Клея при этом нужно наносить умеренно.

По центру кольца вырезают полотно. Дальше нужно подтянуть закладную. Она должна немного касаться полотна, но не давить на него. Через клемник подсоединяется светильник, и он аккуратно вставляется в закладную.

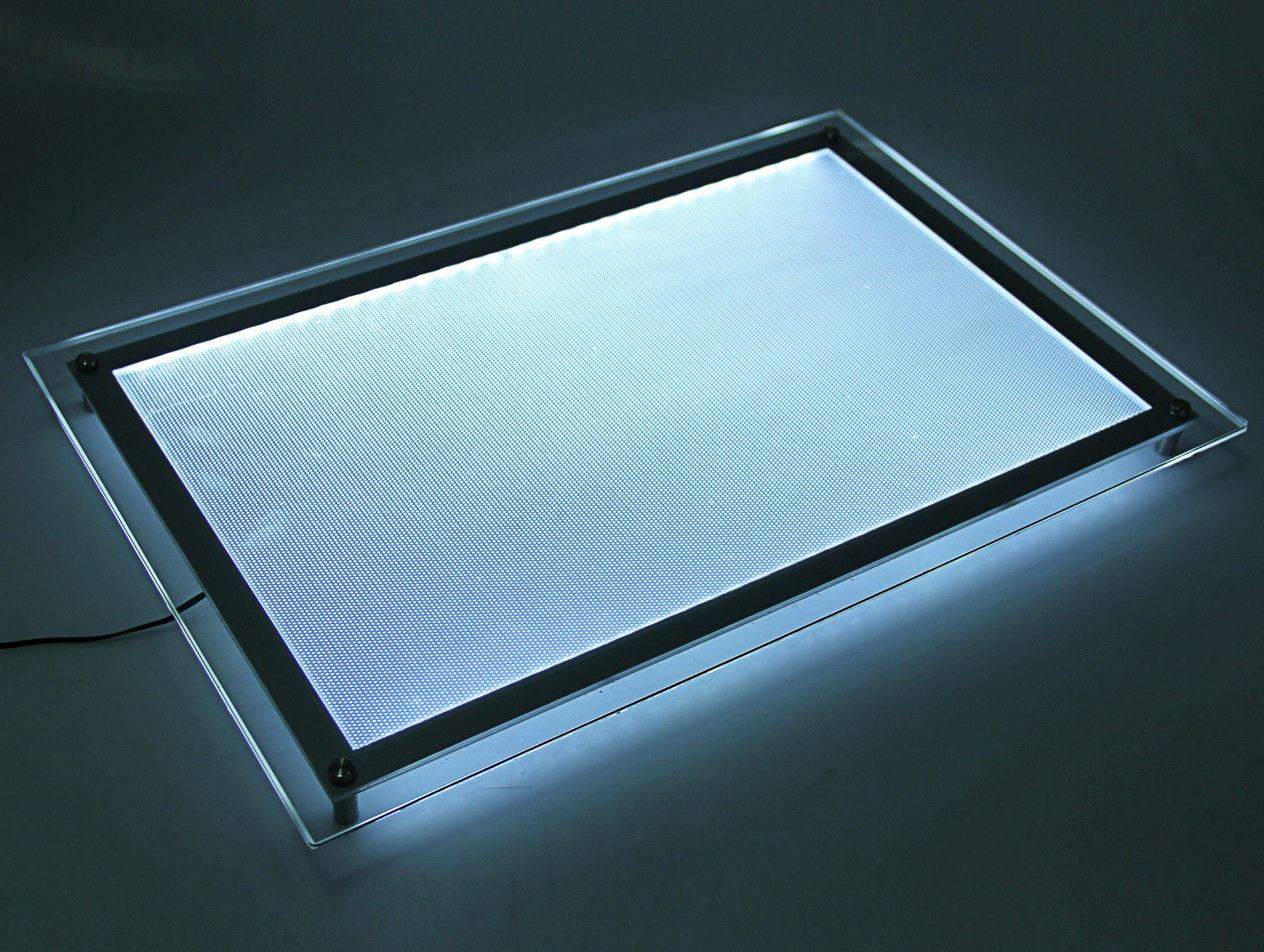

Конструкция светодиодных панелей

Конструкция LED панели представляет собой корпус, изготовленный из металла или пластика, дополненный акриловым листом, на котором проделаны отверстия для светодиодов. Количество дырочек определяет интенсивность свечения, но в любом случае таких каналов по всей лицевой стороне достаточно много. Это обеспечивает равномерное рассеивание света.


• отражатель;

• стекло с призмами (преломляет и перенаправляет световой поток);

• матовая стеклянная пластина (рассеивает свет);

• светодиодная лента;

• преобразователь напряжения;

• корпус;

• крепёжные детали.


• отсутствие мерцания, приятное глазу свечение;

• возможность использования для общего и зонального освещения

• отсутствие вредных для здоровья людей излучений;

• экономный расход энергии;

• устойчивость к перепаду температур (от -20° до +40°);

• бесшумность рабочего режима;

• длительный срок эксплуатации (30 000 — 100 000 часов);

• не требуется особых условий утилизации.


По форме панели бывают:

• квадратными (300х300 мм; 600х600 мм),

• прямоугольными (300х1200 мм; 600х300 мм),

• круглыми (? 120-600 мм).

Кроме того изделие обладает большим световым потоком, нежели другие лампы такой же мощности. Если проявить креативность при оформлении интерьера, то можно создать дизайнерскую конструкцию, отличающуюся оригинальностью.


• высокая стоимость изделий;

• специфичный дизайн, подходящий не под всякий стиль интерьера;

• необходимость в понижающем трансформаторе (рабочее напряжение составляет 12, 24, 36 В).


Накамерные лампы для новичков

Для постановки качественного света, как правило, мало одного дополнительного освещения. Но когда речь идет о начинающих операторах, у которых недостаточно средств на покупку целого осветительного набора, можно грамотно использовать накамерные решения. В сочетании с естественными источниками света они могут стать отличным вариантом для предметной или динамичной съемки, записи блогов и так далее.

Если говорить о конкретных устройствах, то стоит обратить внимание на модель Akurat HP3A. В ней используется два комплекта светодиодов с цветовым диапазоном от 5 600 К (холодный) до 3 200 К (теплый)

Мощность светового потока до 1 200 люмен и угол рассеивания в 120 градусов обеспечат мягкий рассеянный свет. Питать панель можно как от типового разъема камер D-TAP, так и от обычных аккумуляторов, электросети авто и адаптеров переменного тока.

Помимо этих решений, в каталоге польской компании Akurat Lighting ты сможешь найти диффузионные светодиодные панели, свет для дронов и подвесные моторизированные системы студийного света. Практически каждое устройство, представленное в модельном ряде, имеет несколько вариантов конфигурации и характеристик. Это позволит даже в рамках одной линейки выбрать оборудование, которое лучше всего соответствует твоим творческим целям.

Самостоятельное изготовление

Если готовой светодиодной ленты не нашлось, не стоит опускать руки.

Для изготовления простейшего светильника можно использовать и другие материалы:

  1. Несколько выводных светодиодов с достаточной мощностью (от 1 кВт).
  2. Двухсторонний скотч. Он должен хорошо проводить тепло.
  3. Драйвера. Их количество должно совпадать с количеством светодиодов.
  4. Алюминиевую поверхность, которая будет выполнять функцию батареи.
  5. Паяльник.

Сначала необходимо определиться с нюансами. Размеры алюминиевой поверхности должны быть 5х5 см с толщиной не менее 1 мм, но с расчётом на один светодиод 1 кВт. Только с таким соотношением конструкция будет эффективно рассеивать тепло и свет. Если не соблюсти эти параметры, то ничего страшного не произойдёт, но светодиод таким образом работать долго не будет.

Относительно драйверов, то на их корпусе, как правило, указана маркировка с допустимым количеством светодиодов. Но если её нет, то нужно ориентироваться по их мощности. К примеру, для светодиода с выходным питанием 3 вольта идеально подойдёт драйвер на 10 В.

Во избежание ошибок при самостоятельном изготовлении и сборке устройства необходимо обращать внимание на некоторые моменты. Драйвер может быть оборудован фильтром электромагнитных воздействий, а может и не иметь такого дополнения

Если фильтра нет, то могут возникать сложности в работе телевизора или другой техники. В этом случае не нужно вызывать мастера для починки телевизора. Достаточно купить драйвера с фильтрами и всё наладится само собой. Эти устройства довольно дешёвые и доступные.

Изготавливая устройство своими руками, необходимо тщательно обезжирить поверхность спиртовым раствором. Предварительно основа прикрепляется к выбранному месту. После этого на неё наклеивается двухсторонний скотч. Спиртом обрабатывается не только поверхность основы, но и основа каждого из светодиодов. Дальше светодиоды монтируются на скотч таким образом, чтобы плюс каждого элемента был «соседом» для минуса. Для более надёжного крепления светодиоды стоит посильнее прижать. Это позволит нанести небольшое количество олова для припоев с помощью паяльника.

На последнем этапе следует припаять драйвера, выключатель и подключить устройство к питанию. Для проверки рекомендуется на некоторое время включить устройство, чтобы оно поработало. Если алюминий не нагревается, то расчёты всех размеров и мощности светодиодов выбраны правильно. В случае подбора соотношения корпуса и мощности светодиодов именно таким образом, основой может служить любой материал, даже пластмасса, поскольку сильного нагрева не будет.

Как управлять работой LED-дисплея

Понятно, что сегодня собрать светодиодный экран своими руками может практически любой человек, владеющий элементарными знаниями электротехники и навыками обращения с инструментами типа отверток и шуруповерта. Однако для того, чтобы «вдохнуть жизнь» в собранное железо, надо понимать, каким образом видеофайлы поступают на светодиоды и как создается программа для работы видеоэкрана.

Управление и замена файлов с видеороликами производится через USB-порт (через flash-карту) или с помощью Wi-Fi-роутера через интернет-соединение. Видеоролик, созданный предварительно с помощью специализированного программного обеспечения, переводится в формат *.avi или *.mpeg. Затем он преобразуется микроконтроллером или компьютером в цифровой поток, поступающий на микросхемы драйверов постоянного тока, подающих напряжение в соответствии с алгоритмом, заложенным в программу, на светодиоды дисплея.

Качество сделанного экрана определяется возможностями системы управления LED-экрана, которая может быть синхронной или асинхронной. На рисунке ниже представлена схема управления LED-экраном.

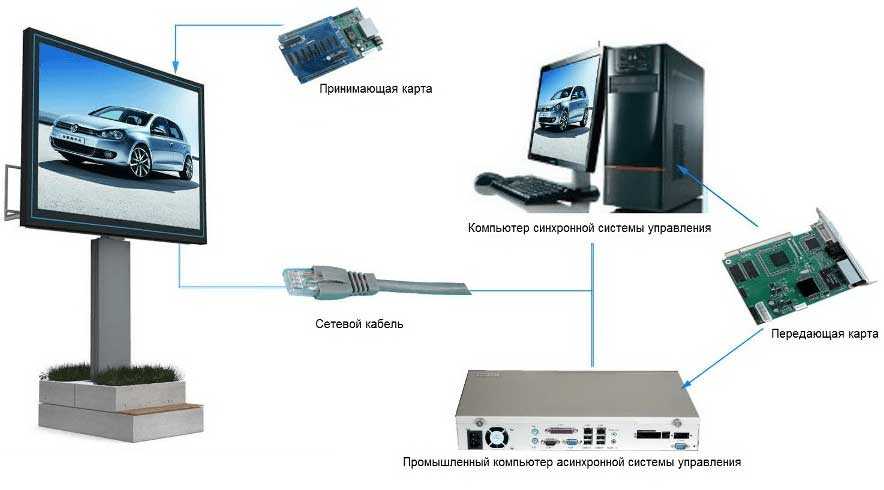

Схема управления светодиодным LED-экраном

Синхронная система управления подразумевает, что на экране отображается та же информация, что и на компьютере, то есть идет прямой эфир. Например, можно транслировать изображение с телекамеры, установленной на стадионе или концерте. Такая система состоит из карты-передатчика и нескольких карт-приемников. В компьютере, который управляет экраном, находится карта-передатчик, а на экране – карты-приемники, соединенные UTP-кабелем (витая пара).

Асинхронный способ вывода информации на экран подразумевает предварительную загрузку в память микроконтроллера. Для этого используют flash-карту или кабель. Асинхронная система требует присутствия нескольких микроконтроллеров, количество которых зависит от геометрических размеров LED-дисплея. Эта система позволяет осуществлять работу самостоятельно по заданной программе без внешнего компьютера.

Светильник своими руками для рабочего места

Так же не сложно самостоятельно сделать небольшой светильник на основе светодиодной ленты. При этом большое значение имеет правильно подобранный корпус. Лучше всего для этого подходит неработающая люминесцентная лампа. Например, для качественного освежения будет достаточно лампы длиной 30 сантиметров.

В этом случае для светильника лучше взять светодиодную ленту типа Waterproof SMD 5050 LED Strip с такими основными параметрами:

  • потребляемый ток – 1,2 А/м;
  • напряжение питания – 12 В;
  • угол светового излучения – 120º.

Светодиодная лента прикрепляется к внутренней части лампы. Необходимо использовать покупной блок питания либо изготовить его самостоятельно.

Подключив к блоку питания светодиодную ленту, нужно проверить работоспособность светильника.

Во время монтажа важно качественно заизолировать токопроводящие части. Если все выполнено правильно, блок питания светильника маскируется в его корпусе либо же, если он был куплен, аккуратно фиксируется около места его установки. В результате получается очень экономичная и аккуратная конструкция, которая качественно освещает рабочее место

В результате получается очень экономичная и аккуратная конструкция, которая качественно освещает рабочее место.

Преимущества потолочных панелей со светодиодами

  • Низкий уровень энергопотребления. Эксперты считают, что подобные панели позволяют экономить до 50 % бюджета, если сравнивать их с обычным освещением.
  • Разнообразие моделей. Они могут отличаться не только по форме, но и по цвету и способу монтажа. Превосходно смотрится круглая панель.
  • Помещение приобретает привлекательность и современный вид. Особенно хорошо с этой задачей справляется светодиодная накладная панель. В результате помещение выглядит современно и индивидуально.
  • Простой монтаж. Подобные панели зачастую применяют в виде подсветки. Это связано с тем, что они просты в установке. Вы даже можете произвести установку своими руками, не имея большого опыта в проведении подобных работ. Панели led позволяют обустроить не только общее освещение, но и с успехом справляются с зонированием пространства.
  • Световые акценты. Световая панель позволяет сделать акценты на определенных деталях, оставляя некоторые зоны приглушенными. Это отличное решение для современного дома.
  • Ровный и яркий свет. Благодаря данному свойству панели лед можно с успехом сочетать с классическими люстрами, спотами и различными видами светильников. Вы можете менять яркость и интенсивность свечения. А оттенки света могут меняться.
  • Повышенная практичность и высокая производительность. Потолочные панели увеличенных размеров отличаются этими показателями. Одна подобная панель освещает площадь до 40 кв. м.
  • Нет необходимости регулярно менять лампы. При этом подобные конструкции для освещения не нуждаются и в дополнительном уходе. По этой причине их можно использовать даже в труднодоступных местах дома. А при установке своими руками на довольно высокие потолки создает ощущение величия и гармонии.

Плюсы и минусы самостоятельной сборки

К плюсам можно отнести:

  • Опыт, полученный во время работы с электронным оборудованием.
  • Возможность создать устройство по индивидуальной конструкции.
  • Возможность получить готовое оборудование с наименьшими затратами.

А теперь рассмотрим минусы:

  • Самостоятельное изготовление сужает круг применения такого экрана, самодельный светодиодный экран скорее не подойдет для уличного использования .
  • Отсутствует гарантийное обслуживание .
  • Не имея определенных знаний, трудно добиться нужных параметров изображения.
  • Сборка может затянуться на неопределенное время из-за отсутствия каких-либо деталей, что влечет за собой потерю прибыли.
  • Нет гарантии, что он прослужит долго.
  • Трудно собрать крупногабаритное устройство.

Сделать светодиодный экран своими руками возможно, если вы относитесь к специалисту в этой области и у вас подготовлен подробный проект по изготовлению изделия с описанием метода монтажа, количества светодиодов, размера и т.д.

Многие считают, что наиболее оптимальным вариантом изготовления будут светодиодные полоски и микроконтроллер.

Приступите ли вы к изготовлению самостоятельно или воспользуетесь услугами опытных специалистов, в любом случае ваше решение иметь светодиодный экран будет оправдана его многочисленными преимуществами:

  • Привлечение внимания большого количества людей;
  • Эффектное и яркое оформление различных мероприятий;
  • Возможность передавать информацию различного рода;
  • Минимальные затраты на обслуживание;
  • Возможность выделиться среди конкурентов.

This entry was posted in . Bookmark the .

Светодиодные экраны или, как их еще часто называют, ЛЕД-дисплеи, стали доступны для массового применения сравнительно недавно. Более правильным будет вместо русской аббревиатуры именовать это электронное устройство LED-дисплеем (light emitting diode). Наряду с этими названиями часто используется термин «светодиодный экран».

Первые видеоэкраны появились более 20 лет назад, но их яркость (отдельные пиксели были на газоразрядных лампах) была недостаточной для воспроизведения качественного изображения, особенно в солнечные дни. Кроме этого техническое обслуживание этих устройств было очень сложным и дорогим.

Стремительный прогресс в технологии производства ярких, качественных и в то же время недорогих светодиодов основных цветов (красного, зеленого и голубого) позволил совершить стремительный шаг вперед индустрии производства светодиодных экранов. Огромный спектр возможностей по созданию видеоизображений, управлению цветовыми, яркостными и динамическими изображениями произвел настоящую революцию на рынке наружной и интерьерной рекламы (экраны небольшого размера – от 1,0 х 1,0 м, где требуется демонстрация изображений большого масштаба).

В крупных российских городах, захламленных повсеместно за последние 20 лет безликими билбордами 3 х 6 м, началось постепенное внедрение этой современной технологии. Модульные принципы сборки и аппаратно-программное обеспечение Arduino позволяют собрать LED-экран своими руками.

Разноцветная светодиодная подсветка приборной панели

В наше время автолюбители имеют самые широкие возможности по исполнению различного тюнинга своих автомобилей и, в первую очередь, по обустройству различных вариантов подсветки. К великому сожалению, создание полноценной светодиодной или неоновой иллюминации является достаточно дорогим удовольствием, однако, при желании, совершенно изменить внутренний облик своей машины можно в случае модернизации подсветки всего лишь одной приборной панели. Подобное усовершенствование не потребует значительной затраты материальных средств и выполнить своими руками его сможет практически любой владелец авто.

На первоначальном этапе данной работы выполняется частичная разборка приборной панели и, прежде всего, снимается защитное стекло. Выполнить данную процедуру несложно, главное, это быть аккуратным и достаточно осторожным. Далее снимаются стрелки приборов для чего можно воспользоваться отверткой и куском плотного тонкого картона (картон подкладываем под стрелку и, помогая отверткой, не прилагая чрезмерных усилий, подтягиваем ее вверх и снимаем). Впрочем, для снятия стрелок можно использовать и обычную столовую вилку, а если стрелки снимается с трудом, то проблему можно решить путем прогрева их горячим воздухом от фена. Закончив со стрелками, приступаем к демонтажу подложки, для чего тонким строительным ножом подрезаем слой герметика по периметру подложки.

Для того, чтобы полностью изменить внешний вид нашей приборной панели с тыльной стороны подложки удаляем старый светофильтр (слой краски придающий цифрам и прочим значкам определенный цвет). Выполняем данную операцию при помощи, опять же, строительного ножа удаляя остатки краски тампоном, смоченным в ацетоне или спирте. Полностью снимаем и все обнаруженные цветные экраны (например, у одометра это тонкая пленка голубого цвета).

В нашем случае за цвет подсветки будут отвечать универсальные многоцветные светодиоды, поэтому удаляем прежние лампочки подсветки и вместо них по краю каркаса приборной панели устанавливаем светодиоды запитывая их от клемм в патронах снятых ламп стандартной подсветки. Указанные светодиоды, как правило, продаются вместе с переключателем цветов, впрочем, если подобный комплект приобрести не удалось, то можно воспользоваться светодиодами любого другого типа.

Не забываем о том, что стрелки, как и сама панель, также должны обладать возможностью изменения цвета и с этой целью аккуратно удаляем с них слой краски красного цвета. Проще всего данную процедуру выполнить при помощи обычного бритвенного лезвия и снимая остатки краски, опять же, ацетоном (спиртом). Полностью очистив стрелки, окрашиваем их белым лаком (можно использовать лак для ногтей), так как только чисто белый цвет способен воссоздать необходимую нам цветовую гамму.

В зависимости от личных предпочтений выбираем место для установки переключателя цветов светодиодов и надежно закрепляем его. В обратном порядке собираем нашу доработанную приборную панель, поставив на прежние места стрелки, закрепив на герметик подложку и закрыв панель защитным стеклом. Было бы неплохо иметь под рукой блок питания на 12В, который позволил бы проверить работоспособность подсветки до сборки приборной панели и установки ее на автомобиль. Было бы весьма неприятно начинать все заново из-за невнимательности и просто плохого электрического контакта.

Как уже упоминалось выше за неимением универсальных светодиодов можно воспользоваться источниками света другого типа, например, так называемую, светодиодную ленту . Общий объем работ, в данном случае практически не меняется, а подключение питания такой ленты осуществляется от клемм патрона лампочки старой подсветки.

Достаточно интересного результата можно добиться при реализации отдельной подсветки стрелок. В данном случае светодиоды крепятся непосредственно на оргстекло подсветки а питание их осуществляется красной колодки распиновки приборки. При таком варианте подсветка стрелок будет работать отдельно от общей подсветки приборной панели, причем подключаться она будет при включении зажигания.
