6 отличий и критериев выбора ленты на 220 В
Рассмотрим 6 параметров выбора и отличий светодиодных лент.
- Форма продажи.
Чаще всего в магазинах встречается два вида ленты:
- с выпрямителем и вилкой;
- в бухте.
Для быстрого монтажа небольшой подсветки подойдет комплект на 220 В. Обычно это отрезок ленты от 1 до 5 м со всем необходимым для работы. Светодиодная лента в бухте — отличное решение для крупных проектов. Только не забудьте купить выпрямительный диодный мост для запитки, рассчитанный на напряжение не ниже 400 В. Его можно собрать своими руками, например, из диодов 1n4007, которые вы легко найдете в зарядных устройствах от мобильных телефонов или в сгоревших энергосберегающих лампах.
- Цвет свечения:
- белый;
- одноцветный;
- RGB.
- Тип светодиода
От этого зависят яркость и потребляемая мощность:
- 3528;
- 5050;
- 2835;
- 5730 (5630).
- Количество светодиодов.
Основные номиналы:
- 60;
- 80;
- 120.
- Класс защиты от воздействия внешних факторов. Обозначается как IPxx, где xx – это цифры от 0 до 8. Чем они больше, тем лучше. Например, IP68 может применяться на улице и не боится воды.
- Кратность резки.
Ленту можно резать только в строго обозначенных местах согласно кратности отреза
Поэтому при покупке обратите внимание на этот параметр. Обычно это 1 м, или 60 светодиодов, но бывают другие, например 0,5 м и 60 диодов для 120 led/м
Монтаж и подключение светодиодной ленты через блок питания 12-24 Вольт.
Вот основные три правила и ошибки, на которые нужно обращать внимание в первую очередь
Она даже продается катушками этого метража. А что если вам нужно подключить 10 или 15м? Казалось бы, подсоединил конец первого куска с началом второго и готово. Однако такое подключение запрещается. Почему так принято?
Потому что пять метров – это расчетная длина, которую могут выдержать токоведущие дорожки ленты. При большей длине, нагрузка будет превышать допустимую и лента обязательно выйдет из строя. Кроме того, будет наблюдаться неравномерность свечения. В начале ленты светодиоды будут светить ярко, а в конце гораздо тусклее.

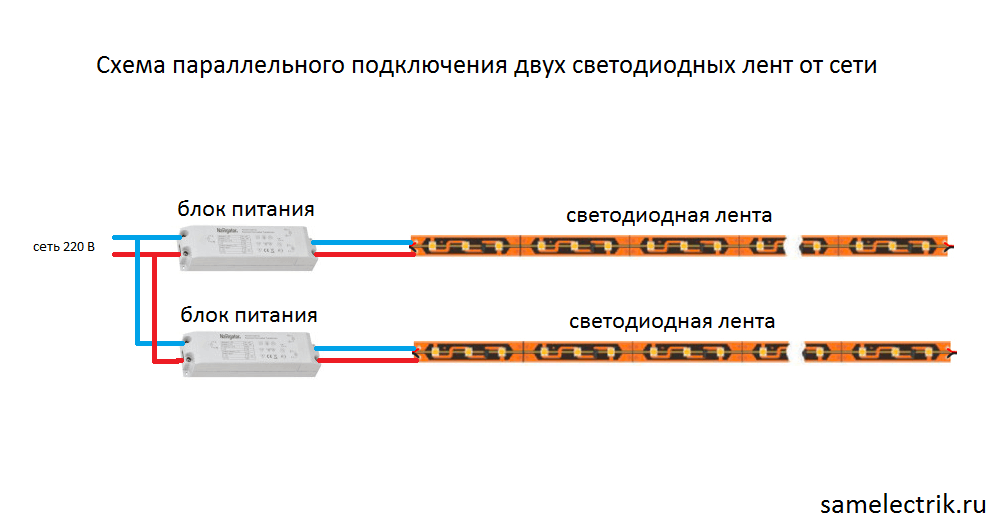

Вот так будет выглядеть схема параллельного подключения светодиодных лент длиной превышающих допустимую:
При этом подключать ленту можно как с двух сторон, так и с одной. Подключение с двух сторон позволяет уменьшить нагрузку на токовые дорожки, а также помогает избежать неравномерности свечения в начале и конце ленты.
Особенно это важно на мощной ленте – свыше 9,6Вт/метр. Именно так советуют подключать профессионалы, которые занимаются установкой светодиодной продукцией долгие годы. Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения
Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения.
Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.
Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.
Единственная лента, где можно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.
Особенно нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплоотдача происходит только через подложку, снизу. А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.
Только в этом случае он будет работать нормально. Если вы подберете его впритык, ровно по мощности всех светодиодов, то блок будет постоянно трудиться на своем пределе. Естественно такая работа скажется на продолжительности эксплуатации. Поэтому всегда давайте ему запас.
Для монтажа освещения с помощью светодиодной ленты вам понадобится:
бухта светодиодной ленты. Необходимую длину отрежете в процессе монтажа.
трехжильный кабель ВВГнг-Ls сечением 1,5мм2
монтажный провод ПуГВ. Лучше всего взять с разноцветной изоляцией красного и черного цветов. Сечение также 1,5мм2
Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.
Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.
Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.
Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная — любых других расцветок. Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье «Как определить фазу и ноль в электропроводке».
Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.
Протянув кабель до блока, можно приступать непосредственно к подключению проводов.
Источник
Как подключить одноцветную ленту
Одноцветные модели подключаются напрямую к блоку питания. Предварительно к ней припаивают провода или подключают коннектор, а второй конец соединяется с клеммой блока питания, плюс ленты подключается к V+, а минус – V-.
Как подключить несколько светодиодных лент

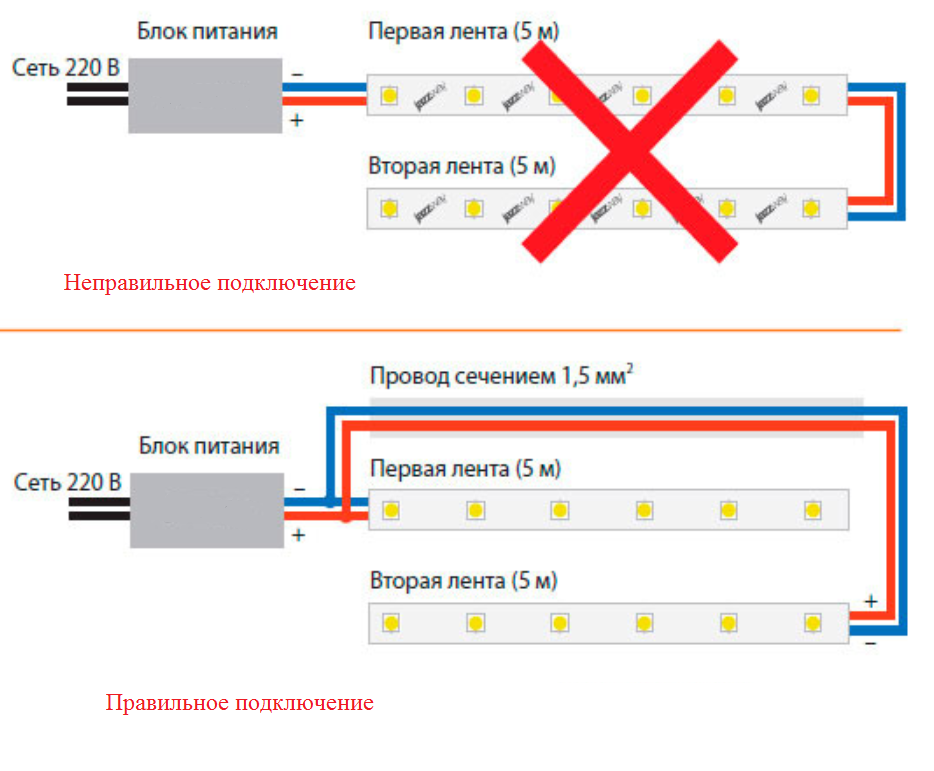

Две и больше ленты подключаются аналогичным образом при этом, если куски небольшие, до 5 метров общей длины, можно брать питание с контактных пятаков других уже подключенных к конструкции кусочков. Но если общая длина от блока питания до конца последней ленты превышает пять метров – все что больше нужно подключать кабелем прямо к блоку питания!
Подключение двух одноцветных лент
Если вы хотите соединить 2 полосы, или заменить несколько вышедших из строя сегментов, при этом избежать демонтажа всей конструкции используйте коннекторы. Отлично подойдут либо жесткие коннекторы для стыкового соединения, либо же провод с двумя коннекторами на концах.
Если у вас их нет, воспользуйтесь пайкой, для этого нужно залудить небольшой отрезок провода, и припаять его к ленте, вообще ее можно спаять внахлест пятак к пятаку, но это требует мощного паяльника с теплоемким жалом. Здесь уже дело техники.
Соединение двух светодиодных цветных лент
Разноцветные РГБ-полосы можно соединить таким же образом, с помощью паяльника или коннекторов. В плане ограничения общей длины на нее распространяется то же самое правило, что и на одноцветную.
Выбор производительности адаптеров
В описании каждой ленты есть технические данные. Там обязательно указывается напряжение, которое необходимо подать (12 или 24 В) и потребляемый ток. Вот только ток обычно указывают на 1 метр ленты. Если вы подключать будете 5 метров, соответственно, надо будет умножить эту цифру на 5. Если будете подключать к этому блоку питания 10 метров, умножаете на 10, и т.д.
Если вы пока прикидываете, во сколько вам обойдется подсветка и ленты пока нет или вы еще не выбрали, можно воспользоваться усредненными данными. Потребление тока монохромными лентами самого распространенного типа приведены в таблице. Их можно брать для примера.

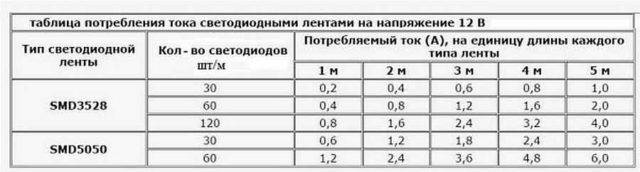

Потребляемый светодиодными лентами SMD3528 и SMD5050 ток в зависимости от количества светодиодов на одном метре длины
Полученная цифра — минимальное значение силы тока, которое должен выдавать искомый блок питания. Но постоянная работа на пределе возможностей очень сокращает срок службы электротехнических изделий. Потому, к найденной цифре добавляем 20-25% запаса (умножаем на 1,2 или на 1,25), полученную цифру округляем в большую сторону до целого. Это и будет тот ток, который должен выдавать адаптер.
Чтобы было понятнее, приведем пример. Пусть метр ленты потребляет 0,8 А, подключать к адаптеру будем 18 метров. Ищем суммарный потребляемый ток: 0,8 А * 18 = 14,4 А. Добавляем запас: 14,4 А * 1,2 = 17,28 А. Итак, искать будем адаптер, который будет выдавать не менее 17 Ампер.
В случае с цветными RGB светодиодными лентами, к найденной цифре добавляется ток, который необходим контроллеру (диммеру) и усилителям (если они питаются от этого источника). Эти данные есть в техническом описании устройств.
Особенности светодиодной ленты 220 В.
Для работы этой ленты, как уже говорилось, не нужен блок стабилизации напряжения. Но следует учесть, что сетевое напряжение колеблется между 190 и 240 В, а устройству нужно ровно 220 В для полного и безопасного функционирования. Яркость освещения напрямую зависит от получаемого количества Вольтов: чем больше их, тем ярче светит прибор, и наоборот. Казалось бы, что тут такого, светит, да и светит. Но линейка, постоянно получающая 240 В, прослужит значительно меньше своего срока. В противном случае, – при недостатке напряжения – конечно, устройство проживет дольше, но и освещение получится тусклее. При нестабильной подаче энергии лучшим решением будет покупка блока питания. Он нормализует работу прибора и станет поддерживать напряжение в сети на оптимальном уровне: 220 Вольт.
Главные различия между видами аппаратов:
- особенности функционирования;
- внешний вид;
- возможные длины отрезков, на которые можно делить ленту.
Как подключить ленту к блоку питания
Как запитать светодиодную ленту
Провода к светодиодной ленте подключаются при помощи пайки или специальными коннекторами.
Подключение светодиодной ленты с помощью пайки
Пайка является более надежным и экономичным способом, хотя и более трудоемким. В местах разреза есть специальные площадки для подсоединения светодиодной ленты, к которым припаивается провод. Сечение провода выбирается по нагреву, 0,5-1мм. Если для предотвращения потерь напряжения нужен провод большего сечения, то к его концу подключают тонкий провод длиной 10-15см.
Для того, что бы припаять провода, нужны паяльник мощностью не более 25Вт, оловянный припой и канифоль. Паяльник мощностью более 25Вт перегреет контактные площадки на ленте, что приведет к отклеиванию их от основания. А если вместо канифоли взять ортофосфорную кислоту, то остатки кислоты могут замкнуть места пайки между собой или разрушить провода под изоляцией.
Процесс пайки можно разделить на этапы:
- отрезать кусок ленты необходимой длины;
- с конца ленты снять силиконовую изоляцию. Это нужно сделать очень аккуратно. Если на контактных площадках останутся следы изоляции, то это очень усложнит процесс пайки, а слишком большое усилие может их повредить. В этом случае придется укоротить ленту на три светодиода и начинать все с начала;
- залудить контактные площадки и провода;
- припаять провода;
- на место пайки надеть кусочек термоусадочной трубки и нагреть его строительным феном. Если припаиваемый провод уже присоединен к другому, более длинному проводу или к другой светодиодной ленте, то термоусадочную трубку одевают ДО пайки.
Подключение с помощью коннектора
Кроме пайки, возможен вариант с использованием специальных коннекторов. Они производятся на два провода, для монохромных лент и на четыре, для RGB-лент. По форме бывают для дальнейшего подключения к проводам и для соединения лент между собой. Такие коннекторы, в зависимости от формы позволяют изгибать место соединения, соединяют ленты встык или под прямым углом.
Соединение помощью коннектора менее надежно, чем пайка, поскольку контакты могут окисляться и дороже. Однако если нужно подсоединить много отрезков ленты, то пайка займет очень много времени, а если нужно подключить участок в труднодоступном месте или заменить поврежденный участок, то коннектор остается единственным выходом.
Для подключения с помощью коннектора конец светодиодной ленты тщательно очищают от изоляции сверху и снизу, вставляют в коннектор и закрывают крышку.
С балластным элементом
Подключение светодиодной ленты к сети 220 В без блока питания возможно, но нежелательно из соображений безопасности. Каждая точка цепи будет находиться под полным сетевым напряжением, поэтому все манипуляции надо производить при полном отключении ленты. Но если более безопасные варианты недоступны, можно подключить к сети через резистор, который погасит излишек напряжения. Его номинал выбирают так, чтобы при рабочем токе (определяемым мощностью светильника) на нем падала разница между напряжением сети и номинальным напряжением ленты:
Rб=(Uсети-Uном)/( Iном), где:
- Rб – значение балластного сопротивления;
- Uсети – сетевое напряжение;
- Uном – номинальное напряжение ленты;
- Iном – номинальный ток ленты, вычисляемый по формуле Руд*L /Uном.
Важно! В данном расчете надо пользоваться амплитудным значением сетевого напряжения 310 В. Rб=(310-5)/((10*5)/5)=305/10=30,5 Ом. Можно взять ближайший стандартный номинал 33 Ом
На первый взгляд, такое подключение намного дешевле и проще, чем с блоком питания
Можно взять ближайший стандартный номинал 33 Ом. На первый взгляд, такое подключение намного дешевле и проще, чем с блоком питания
Rб=(310-5)/((10*5)/5)=305/10=30,5 Ом. Можно взять ближайший стандартный номинал 33 Ом. На первый взгляд, такое подключение намного дешевле и проще, чем с блоком питания.

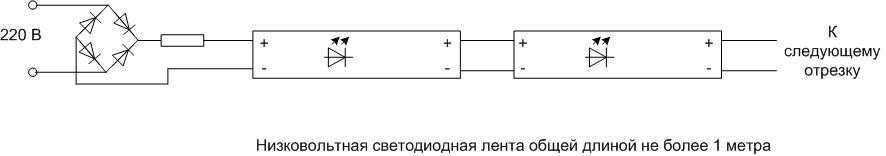

Подключение ленты через гасящий резистор.
На самом деле, все не так радужно. Для начала надо посчитать мощность, рассеиваемую на балласте, как ток, умноженный на напряжение (здесь берется действующее значение напряжения 220 В):
Рб=Iном*220В = 10А*220В=2200 Вт. Найти резистор такой мощности сложно, да и габариты у него будут соответствующие. И с ростом мощности полотна расчетное сопротивление будет падать, а рассеиваемая (впустую!) мощность – расти, поэтому такой способ применим только для маломощных светильников. Эту проблему можно обойти применением в качестве балласта конденсатора вместо резистора. Его емкость рассчитывается по приведенной формуле:
С=4,45 (Uсети-Uном)/( Iном), где С – емкость в мкФ.

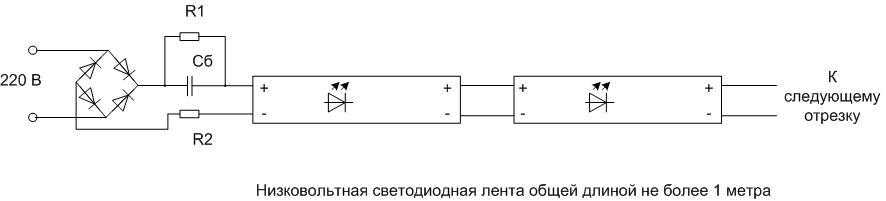

Применение конденсатора в качестве балласта.
Конденсатор должен быть рассчитан на напряжение не менее 400 В, а в схему надо добавить два резистора:
- R1 – сопротивлением в несколько сот килоом для разрядки конденсатора после выключения;
- R2 – для ограничения тока заряда в момент включения, его номинал может составлять несколько десятков Ом.
Но эта проблема не единственная:
Упоминалось о вопросах с электробезопасностью при эксплуатации лент с таким подключением. Поэтому запитать таким образом можно лишь ленту в силиконовой оболочке, а места соединений должны быть тщательно изолированы. И совсем плохой идеей будет применить такое подключение во влажных помещениях (бассейнах, банях, аквариумах).
- Расчет верен только для определенной ленты заданной длины. При любой замене или изменении длины полотна балласт надо пересчитать заново.
- Напряжение в сети в нормальном режиме может отклоняться в пределах 5%, максимально допустимым считается 10%. Также точность самых распространенных резисторов составляет 10%. С учетом разброса параметров лент относительно заявленных, напряжение на ленте (и ток через светодиоды) может значительно отличаться от расчетных, даже если уточнить расчеты фактическими замерами – просто по причине колебаний напряжения сети. Итогом может стать с одной стороны снижение яркости свечения, с другой – выход светильника из строя из-за сверхтока. Эта проблема проявляется тем отчетливей, чем ниже напряжение питания ленты. При применении конденсатора проблема лишь усугубляется, потому что ряд номиналов емкостей реже, чем ряд сопротивлений, а фактическая точность ниже.
- При применении диммера для регулирования яркости или контроллера для управления цветом свечения RGB-лент ток через светодиоды будет изменяться, одновременно будет меняться падение напряжения на балласте, что также усугубит нестабильность падения напряжения на ленте синхронно с изменением тока. Поэтому применение устройств для регулирования интенсивности излучения исключено.
По совокупности проблем такое подключение надо применять лишь при полной невозможности использования блока питания на соответствующее напряжение.
Параллельное включение полотен с индивидуальным балластом.
Если применяется несколько отрезков полотна общей длиной более 1 метра, их надо соединять параллельно. В противном случае проводники ленты не смогут выдержать общего тока системы освещения. Еще лучше рассчитать балласт для каждого отрезка раздельно. При необходимости замены пересчету будет подлежать только заменяемое полотно. Диодный мост должен с запасом выдерживать суммарный ток всех отрезков ленты.
Способы подключить светодиодную ленту 12В к сети 220В
Переделка шуруповерта на питание от сети
При включении светодиодной полосы 12В просто в розетку она сгорит. Поэтому для включения таких устройств в бытовую сеть необходимы дополнительные устройства.
Импульсный блок питания
Такие устройства есть самодельные или фабричного производства – это лучший, хотя и самый дорогой вариант. Эти блоки обеспечивают постоянную величину напряжения и отсутствие видимых пульсаций.
Более дорогие устройства опционально оснащаются регулятором яркости света (диммером) и пультом ДУ.
Питание устройств от трансформатора
В этих аппаратах находятся понижающий трансформатор 220/12, выпрямительный мост и конденсатор, сглаживающие пульсирующее напряжение после диодного моста.
Такой блок питания можно изготовить самостоятельно из питающего трансформатора от старого лампового приёмника или телевизора, если намотать на нём вторичную обмотку 12В и собрать в корпусе вместе с диодным мостом и конденсатором.
Бестрансформаторный блок питания
Короткий отрезок ленты, например, для ночника или настольной лампы, можно подключить без понижающего трансформатора, через токограничивающий конденсатор. По похожей схеме собраны недорогие светодиодные лампы.
Недостаток этих конструкций в том, что если обычное питающее устройство потребляет из сети ток, приблизительно в 20 раз меньше необходимого для питания светодиодов (за счёт понижающего трансформатора), то бестрансформаторное устройство потребляет полный ток светодиодной ленты. Поэтому подключать к такому блоку длинную LED-полосу нецелесообразно.
Емкость конденсатора С1 необходима 1,4mkF на 0,1А тока ленты, а напряжение от 300В. Тип – МГБО или К73. Требуется фильтрующий конденсатор С2 ёмкостью 20mkF на 0,1А тока и напряжением 15В.
Ток потребления уменьшается при соединении кусочков ленты последовательно. В этом случае он равен току отдельного кусочка. При соединении нескольких отрезков последовательно напряжение конденсатора С2 умножается на их количество.
Для определения тока конструкции необходимо:
- Количество светодиодов в метре ленты разделить на 3. Получится число неделимых отрезков;
- Мощность метра ленты разделить на число отрезков с тремя светодиодами и на 12В – напряжение питания. Получится ток потребления одного участка;
- Умножить ток одного отрезка на количество таких участков. Получается общий ток конструкции.
Ток диодов в выпрямительном мосте определяется током устройства, а напряжение 300В.
Например, в метре ленты SMD3528 плотностью 60 диодов содержится 10 участков по три светодиода. Один участок имеет мощность 4,8Вт/10-0,48Вт и ток, 0,48Вт/12V – 0,04А. В куске длиной 0,5 метра таких участков 5 общим током 0,2А. Следовательно, емкость С1 2.8mkF или меньше, а C2 – не меньше 40mkF.
Бестрансформаторный блок питания
Важно! На всех элементах такой конструкции, в том числе и на LED-ленте, присутствует высокое напряжение
Последовательное подключение
Последовательное подсоединение отрезков светодиодной ленты позволяет обойтись без блока питания. Это получится при соблюдении некоторых условий:
- Количество светодиодов должно делиться на 60. Это необходимо, чтобы после разрезания получилось 20 отрезков по три диода;
- Все отрезки должны быть одинаковыми, с одним количеством одинаковых светодиодов. Иначе на куске с меньшим количеством или менее яркими диодами будет большее напряжение, и он быстро выйдет из строя.
Подключается конструкция через диодный мост и фильтрующий конденсатор, аналогично безтрансформаторному блоку питания.
Подключение 12 вольтовой ленты к сети 220В
Светодиодная лента 220 вольт – это удобное осветительное устройство, которое имеет множество применений, благодаря своим преимуществам, а питание таких приборов от выпрямителя вместо блока питания позволяет сэкономить на его приобретении.
Итоги
Подводя итоги всему вышесказанному, обратим ваше внимание на плюсы и минусы. Плюсы таковы:
- Нет блока питания.
- Используется питающий провод малого сечения.
- Длина цельного отрезка может быть 100 м.
Подключение ленты на 220 Вольт
Теперь минусы:
Напряжение 220 вольт, а, значит, монтаж и эксплуатация должны проводиться с высокой степенью осторожности.
Есть определенное мерцание.
Обрезка производится по длине кусков в 0,5: 1,0: 2,0 м. А это не всегда приемлемо и удобно.
К сожалению, чаще выходит из строя, чем обычные модели.. Минусы говорят о том, что светодиодная лента 220V ограничена в сфере применения
Лучше всего ее использовать как дополнительное освещение, или как освещение для служебных помещений. Кто-то использует ее в качестве украшения, фасадной подсветки и так далее
Минусы говорят о том, что светодиодная лента 220V ограничена в сфере применения. Лучше всего ее использовать как дополнительное освещение, или как освещение для служебных помещений. Кто-то использует ее в качестве украшения, фасадной подсветки и так далее.
