Краткие технические характеристики
Хотя никакой информации о характеристиках smd светодиодов их цифровая маркировка не несет, все же некоторая связь между типоразмерами и параметрами приборов есть. Рассмотрим параметры самых распространенных видов светоизлучающих smd полупроводников:
Основные технические характеристики светодиодов smd
| Тип прибора | Размеры корпуса, мм | Количество кристаллов | Мощность, Вт | Световой* поток, лм | Рабочий ток, мА | Температура эксплуатации, °С | Телесный угол, ° | Цвет свечения |
| 3528 | 3.5х2.8 | 1 или 3 | 0.06 или 0.2 | 0.6 – 5.0* | 20 | -40 … +85 | 120 – 140 | белый, нейтральный, теплый, синий, желтый, зеленый, красный, RGB |
| 5050 | 5.5х1.6 | 3 или 4 | 0.2 или 0.26 | 2 – 14* | 60 или 80 | -20 … +60 | 120 – 140 | белый, теплый, синий, желтый, зеленый, красный, RGB, RGBW |
| 5630 | 5.6х3.0 | 1 | 0.5 | 57 | 150 | -25 … +85 | 120 | холодный, нейтральный, теплый |
| 5730 | 5.7х3.0 | 1 или 2 | 0.5 или 1 | 50 или 158 | 150 или 300 | -40 … +65 | 120 | холодный, белый, нейтральный, теплый |
| 3014 | 3.0х1.4 | 1 | 0.12 | 9 – 11* | 30 | -40 … +85 | 120 | холодный, нейтральный, теплый, синий, желтый, зеленый, красный, оранжевый |
| 2835 | 2.8х3.5 | 1 | 0.2 или 0.5 или 1 | 20 или 50 или 100 | 60 или 150 или 300 | -40 … +65 | 120 | холодный, нейтральный, теплый |
* – зависит от цвета свечения кристалла
А теперь рассмотрим каждый из этих типов более подробно.
Особенности маркировки светодиодов для фар
Важнейшая характеристика светодиодной лампы, устанавливаемой в фару автомобиля — тип ее цоколя. На данный параметр следует ориентироваться прежде всего при выборе автомобильной фары — с точки зрения ее применения вместо галогенной.
Например, если выбирать светодиодную лампу головного света, то между ее маркировкой и яркостью могут наблюдаться следующие зависимости:
— маркировка H1 соответствует мощности 55 Вт и яркости в 1550 люмен;
— H3 — мощности 55 Вт и яркости 1450;
— H4 – 55 и 1650 для дальнего света, 1000 — для ближнего;
-H7 — 55 и 1500;
— H8 — 35 и 800;
— H9 — 65 и 2100;
— H11 — 55 и 1350;
— HB2 — 60 и 1500 для дальнего света, 910 — для ближнего;
— HB3 — 60 и 1860;
— HB4 — 51 и 1095.
Эксперты рекомендуют выбирать светодиодные лампы, которые немного превосходят яркость галогенных изделий.
Существуют и иные подходы к классификации, в рамках которых может применяться маркировка фар-светодиодов. Так, например, есть отдельные типы изделий, устанавливаемых в противотуманные фары — например, H8, H10, а также H11. Лампы типа W5W, T10, а также T4W устанавливаются в габаритные, а также боковые поворотные фонари. Конкретный тип светодиода, таким образом, выбирается исходя из предназначения той или иной фары.
Резюме
Итак, мы рассмотрели то, что представляет собой определяющая параметры таких изделий, как светодиоды маркировка-характеристика. Подключение их, размер, условия эксплуатации, защищенность и многие другие параметры могут обозначаться с помощью соответствующих сведений. Общепринятая классификация светодиодов в мировой промышленности не утверждена. Что, впрочем, может быть вполне логичным исходя из того, что данные изделия применяются в самом широком спектре отраслей.
Вместе с тем, в отдельных сферах, в которых применяются светодиоды, маркировка-характеристика их может быть унифицированной. Например, это касается производства светодиодных лент. Используя унифицированный код маркировки, состоящий из 8 элементов, пользователь может определить ключевые параметры приобретаемой продукции.
Но во многих случаях для получения достоверной информации о светодиодах приходится использовать только ту классификацию и маркировку, что разработаны конкретным брендом-производителем. Они могут быть как схожими с теми, что характеризуют подходы конкурирующих корпораций, так и совершенно уникальными.
Во многих случаях критерием классификации светодиодов могут быть не столько их характеристики как самостоятельного изделия, сколько параметры конечного продукта, в котором они устанавливаются. Например, по таким принципам можно классифицировать изделия, используемые в конструкции автомобильных фар — с точки зрения наиболее полезной для конечного потребителя применимости маркировки светодиодов. Вместе с тем, вне контекста конечного продукта классификация и, как следствие, маркировка светодиодов могут осуществляться по совершенно иным принципам.
Область применения ИК диодов
На данный момент времени светодиоды инфракрасного спектра применяются в следующих областях:
- в медицине. Такие элементы радиосхем служат качественным и эффективным источником для создания направленной подсветки разнообразного медицинского оборудования;
- в охранных системах;
- в системе передачи информации с помощью оптоволоконных кабелей. Благодаря своему особому строению данные изделия способны работать с многомодовым и одномодовым оптоволокном;
- исследовательская и научная сферы. Подобная продукция востребована с процессах накачивания твердотельных лазеров в ходе научных исследованиях, а также подсветки;
- военная промышленность. Здесь они имеют такое же широкое применение в качестве подсветки, как и в медицинской сфере.
Помимо этого, такие диоды встречаются в различном оборудовании:
устройства для дистанционного управления техникой;
ИК диод в пульте дистанционного управления
- разнообразные контрольно-измерительные оптические приборы;
- беспроводные линии связи;
- коммутационные оптронные устройства.
Как видим, сфера применения данной продукции впечатляющая. Поэтому приобрести такие диодные комплектующие для своей домашней лаборатории можно без особых проблем, они в избытке продаются на рынке и в специализированных магазинах.
3528, 5050 smd led параметры и характеристики
Если 100 ваттную лампу обклеить снаружи cmd матрицей 5730, яркость такой лампы составит 20000 люмен, этого хватит для освещения всех площадок в подъезде 15-ти этажного дома.
Что такое smd светодиоды? Smd — surface mounted device — радиоэлементы, не имеющие дополнительных монтажных отводок. Они крепятся непосредственно на поверхность монтажной платы. Этот тип сверхъярких светодиодов широко используется в осветительных конструкциях различного назначения. Они обладают внушительной яркостью при очень скромных размерах. Благодаря отсутствию корпуса увеличивается плотность монтажа и существенно снижается вес конечной конструкции.
Маркировка smd led светодиодов
Рассмотри маркировку на примере 3528 smd матрицы теплого белого света. LED-WW-SMD3528:
- LED – светодиод;
- WW – warm white – тёплый белый;
- SMD – диод для поверхностного монтажа;
- 3528 – размеры матрицы.
Многие производители пытаются уникализировать свой товар различными уловками. Так появляются smd 5636, smd 5736. Характеристики их полностью идентичны базовым моделям, а последняя цифра говорит лишь о незначительных изменениях типоразмера.
Таблица популярных smd светодиодов, характеристики:
Виды smd светодиодов
Виды определяют по строению кристалла и цветности. Основные типы представлены в таблице:
| Серия | 3528/3528(RGB) | 5050/5050 (RGB) | 5630 | 5730 |
| Кристалл | Однокристальный/трехкристальный | трехкристальный | однокристальный | однокристальный |
| Цветность | монохромный/ полноцветный | монохромный/ полноцветный | монохромный | монохромный |
Таблицы светодиодов с характеристиками
Параметры 3528 smd led. Это однокристальная матрица с малым потреблением тока и относительно небольшой яркостью. Но именно благодаря этому можно конструировать любую подсветку не заботясь о дополнительном теплоотводе. Эта сборка нашла широкое применение в лентах ночного освещения, в системах подсветки рекламных лайтбоксов, светящихся указателей.
В варианте (RGB) в матрице используется три кристалла.
Smd 3528, технические характеристики:
Характеристики смд 5050. Трехкристальная матрица. Мощность светодиода 5050 пропорциональна трём CMD матрицам 3528, помещенным в один корпус. smd 5050 применяется в системах поверхностного монтажа, где требуется повышенная яркость подсветки при ограниченной площади светоизлучателя.
Smd 5050, технические характеристики:
SMD матрица 5630, 5730

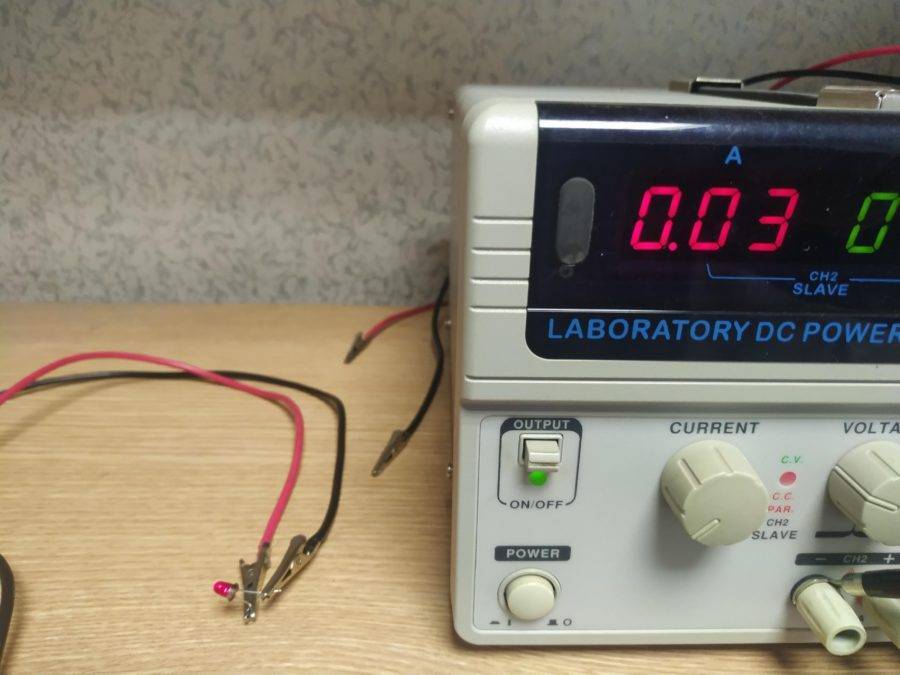

Как правильно измерить параметры светодиодов хорошо показано на видео:
Подключение SMD светодиодов
Светодиоды 3528,5630,5730, характеристика, схема включения
Между подключением корпусного и smd светодиода нет никакой разницы. Используется классическая связка токоограничитель-светодиод. По такой схеме подключаются абсолютно все монокристальные конструкции. Разница лишь в номинальных характеристиках токоограничивающего элемента. Исключение представляет led 5050 с тремя кристаллами на светодиодной матрице.
Светодиоды 5050, характеристика, схема включения
Трехкристальная smd матрица, например, в серии 5050, имеет три анода и три катода. Подключается она как три самостоятельных элемента. Для RGB модели smd 5050 характеристики в datasheet прописаны для каждого диода, так как у них различные параметры энергопотребления.
Такие требования к подключению вызваны тем, что даже у абсолютно одинаковых кристаллов будут различия в токе питания, и подключение без токоограничителя попросту выведет один из них из строя.
ЗАПОМНИТЕ!
- Не рекомендуется подключать любые модели светодиодов к источнику питания без резистора. При использовании одного резистора допустимо только последовательное подключение одного типа светодиодов.
- В случае использования трехкристальный диодов, каждый канал подключается через отдельный резистор и соединяется с таким же диодом в следующем модуле.
- Не рекомендуется подключать диоды с различными нагрузочными характеристиками. Эти данные можно уточнить в технических характеристиках.
- Категорически противопоказано использовать резисторы с сопротивлением меньше номинального. Это увеличит нагрузочный ток светодиода и сократит срок его службы.
Расчет питания светодиодов
Для расчета необходимых компонентов можно воспользоваться калькуляторами:
Напряжение питания светодиодов
Светоизлучающему диоду, как и человеку, необходимо питаться правильно. Только в этом случае он гарантирует многолетнюю и безотказную работу. Светодиоды имеют нелинейную вольтамперную характеристику, схожую с обычным диодом. Поэтому их питание должно осуществляться стабильным током – это один из ключевых принципов. Если его не соблюдать, последствия для светодиодов могут быть самые плачевные.
Чтобы определить, какая схема питания будет оптимальной в том или ином случае, необходимо для начала узнать исходные данные:
- параметры светодиода, нормируемые производителем;
- параметры питающей сети (сеть 220 В, аккумулятор, батарейки или что-то другое).
Параметры светодиода
Самые важные параметры – это номинальный и максимальный ток. При номинальном обычно нормируются световые характеристики – сила света в канделах или световой поток в люменах. Максимальный ток – это предельное значение, при котором можно эксплуатировать данный прибор. Значения этих параметров в современных однокристальных приборах варьируются от нескольких мА до 3 А.
Прямое падение напряжения – напряжение питания светодиодов, которое падает на p-n-переходе при номинальном токе. Его значение пригодиться при расчете выходных параметров источника питания.
Максимальная температура корпуса и p-n-перехода, максимальное обратное напряжение — параметры тоже важные, но в случаях, когда соблюдаются токовые режимы и схема не предусматривает обратного включения, на них можно не обращать внимания.
Параметры питающей сети
При изготовлении любого устройства своими руками, необходимо определить параметры источника, который будет осуществлять питание светодиодов. Сеть 220 В, автомобильный аккумулятор на напряжение 12 В или простые батарейки – в любом случае необходимо определить диапазон питающего напряжения, то есть минимальное и максимальное его значение. На сеть 220 В дается (но не всегда соблюдается) допуск ±10%. Для аккумулятора берется в расчет напряжение при полной зарядке и в разряженном состоянии. С батарейками и так всё понятно.
В случае с автономными источниками питания важно также узнать их емкость и максимальный выходной ток
Простейшая схема
Пусть стоит задача сделать своими руками примитивный светодиодный фонарик, питающийся от одной батарейки. Возьмем, к примеру, светодиод C503C (CREE) с номинальным током ILED=20 мА и падением напряжения ULED =3,2 В.
В качестве источника питания используем литиевую батарейку на 3,7В (если использовать пальчиковые батарейки, то одной не обойдешься).
Если включать светодиод напрямую, то сила тока через светодиод будет ограничиваться только внутренним сопротивлением батарейки, что в лучшем случае будет приводить к очень быстрому ее разряду, а в худшем к выходу из строя светодиода. Простейшая схема включения показана на рисунке ниже.
Для ограничения тока используется резистор, сопротивление которого определяется по формуле R=(UБ-ULED)/ ILED. В нашем случае сопротивление составит 25 Ом.
При увеличении мощности диода, схема будет усложняться, т.к. при больших токах применять резистор нецелесообразно – слишком большие потери мощности. Если напряжение питания имеет большой диапазон, эта схема тоже не годится, потому что не обеспечивает стабилизацию тока.
Развиваем тему
Питание мощных светодиодов осуществляется с применением стабилизаторов тока – драйверов. Они могут быть выполнены как на основе дискретных компонентов, так и с применением специализированных микросхем. Драйвер можно приобрести в готовом виде, а можно изготовить своими руками – это не сложно, учитывая, что схем и рекомендаций в интернете с избытком.
Еще один важный момент организации питания полупроводниковых источников света: при объединении светодиодов в группы, рекомендуется их последовательное соединение. Это обусловлено тем, что падение напряжения на p-n-переходе имеет определенный разброс от прибора к прибору, и при параллельном включении токи через них будут отличаться.
Питание светодиодов от 220 В сети , организуется с помощью так называемых сетевых драйверов. По сути, это импульсные источники питания для светодиодов, они преобразуют сетевое напряжение в стабильный постоянный ток. Изготавливать такой источник своими руками – довольно сложно, если вы не специалист в этой области, а учитывая широкую номенклатуру, представленную на современном рынке еще и нецелесообразно.
Применение
Проще перечислить те сферы нашей жизни, где smd-светодиодов нет, чем те, где они используются. Белые диоды можно встретить:
- в тактических и карманных фонариках;
- в автомобильных лампах;
- в бытовых лампочках различной мощности;
- в декоративной внутренней и наружной подсветке.
Разноцветные RGB и RGBW применяются не менее широко:
- в вывесках, дорожных знаках, светофорах, указателях, рекламе;
- в лампах освещения, с изменяемой цветовой температурой;
- в ландшафтном дизайне;
- в декоративной внутренней и наружной подсветке;
- в приборах индикации.
Вот вкратце и все о smd светодиодах. Теперь ты знаешь, почему они так называются, какими бывают и где используются.
0%
Для каких целей ты собираешь конструкцию?
Дежурный свет
Декоративная цветная подсветка.
Общее освещение.
Локальное освещение
Декоративная белая подсветка.
Какое питание будет у конструкции?
Миниатюрные аккумуляторы
Батарейки
Бортовая сеть автомобиля
Аккумулятор достаточно большой емкости
От сети 220В.
Будут ли светодиоды установлены на радиатор?
Да, на радиатор больших размеров.
Радиатор будет, но небольшой
Нет, для радиатора места нет
Какой тип SMD светодиодов выбрать
Тебе подойдет SMD 3528
Тебе подойдет SMD 5050
Тебе подойдет SMD 5630
Тебе подойдет SMD 5730
Тебе подойдет SMD 3014
Тебе подойдет SMD 2835
Перепройти тест!
Предыдущая
СветодиодыКорпуса и маркировка SMD диодов и стабилитронов
Следующая
СветодиодыКак выбрать фонарь на светодиоде Cree XM-L T6
Маркируются ли светодиоды по цвету?
Маркировка Российских светодиодов достаточно сложна. Для примера приведем лишь небольшую часть таблицы цветовой маркировки.
| Светодиод | Материал корпуса | Цвет свечений | Маркировка |
| АЛ102А | Металлостекло | Красный | Красная точка |
| АЛ102В | -/- | Зеленый | Зеленая точка |
| АЛ102Г | -/- | Красный | 3 красные точки |
| АЛ102Д | -/- | Зеленый | 2 зеленые точки |
| ЗЛ102А | -/- | Красный | Черная точка |
| ЗЛ102Б | -/- | Красный | 2 черные точки |
| ЗЛ102В | -/- | Зеленый | Белая точка |
| ЗЛ102Г | -/- | Красный | 3 Черные точки |
| ЗЛ102Д | -/- | Зеленый | 2 белые точки |
| АЛ112А | -/- | Красная полоска | |
| АЛ112Б | -/- | Зеленая полоска | |
| АЛ112В | -/- | Синяя полоска | |
| АЛ112Г | -/- | Красная полоска | |
| АЛ112Д | -/- | Зеленая полоска | |
| АЛ112Е | -/- | Красная точка | |
| АЛ112Ж | -/- | Зеленая точка |
Зарубежные элементы маркируются по-разному, в зависимости от страны производителя и фирмы.
Часто маркировка на светодиодной ленте расшифровывается
Как работают светодиоды?
Каким же образом функционируют светодиоды? Рефлектор соответствующего элемента включает кристалл светодиода. Соответствующий компонент задает особый угол рассеивания. Свет, образующийся вследствие подачи напряжения на светодиод, проходит через слои корпуса, после чего попадает на линзу, а затем начинает рассеиваться.
Можно отметить, что светодиоды способны функционировать как в видимом цветовом диапазоне, так и в инфракрасном. Данная особенность подчеркивает универсальность изделий, о которых идет речь. Для обозначения цвета соответствующего изделия может применяться маркировка светодиодов. Рассмотрим ее особенности подробнее.
Для чего можно самостоятельно использовать световые диоды
На самом деле из светодиодов можно сделать множество полезных устройств. Здесь все зависит от навыков начинающего мастера радиоэлектроники и его фантазии. Рассмотрим простейшие варианты некоторых приборов, которые под силу сделать своими руками даже не имея никаких навыков.
Стабилизирующее устройство питания для светодиодов
Понятно, что без стабилизатора работать LED-элементы не могут, а значит, нужно его или купить, или смонтировать собственноручно. Самым простым вариантом будет использовать блок питания от сломанного компьютера. Если же это не подходит, то неплоха и гирлянда для елки китайского производства. Ее контроллер позволит вполне сносно обеспечить питанием 15-20 элементов небольшой мощности.
Такой стабилизатор для светодиодов можно заказать в интернете
Дневные ходовые огни автомобиля
Изготовить ДХО? Нет ничего проще. Используем влагозащищенную (IP66 или выше) ленту. Она проклеивается снизу фары или в удобных местах по переднему бамперу. Припаянные к ней провода заводятся в решетку радиатора. Далее следует подключение, согласно схеме автомобиля, к зажиганию. Места спайки лучше всего обработать силиконовым герметиком – это убережет от окисления.
Мигающая реклама на фасаде магазина
Известно, что мигающая реклама привлекает лучше статичной. Здесь все зависит от пожеланий мастера – как засверлить отверстия в щите и расположить светодиоды. А вот с их соединением придется потрудиться. Как рассчитать сопротивление светодиодов, мы рассмотрим чуть ниже, а вот с распайкой будем разбираться сейчас.
Пример самодельной рекламы из светодиодов
Если мы берем в качестве стабилизатора блок от китайской гирлянды, то первым делом нужно посмотреть, какова его мощность и выходное напряжение, а уже исходя из этого, рассчитываем, количество элементов и схему их спайки. Ее лучше зарисовать на бумаге, чтобы не запутаться.
Светомузыка для праздничного настроения
Для нее понадобится специальное устройство, которое и будет подавать импульсы, исходя из такта музыки. Если нет знаний в области радиоэлектроники, то самому его сделать не удастся, придется приобретать. А в остальном все аналогично предыдущему варианту.
Отвертка-индикатор на LED-элементах
Такое устройство потребует некоторых дополнительных деталей, но в итоге его можно будет сделать без особых усилий. Для тех, у кого ее нет, можем предложить схему, для сборки которой потребуется световой диод, емкостное сопротивление, ограничивающее ток и обычный диод VD1 1N4001, который защитит от обратной полуволны.
Схема индикаторной отвертки на светодиодах
Основные характеристики LED-элементов
Как и в любом оборудовании характеристики играют очень важную роль при выборе и приобретении
Сейчас мы рассмотрим основные параметры, на которые следует обратить внимание
Ток потребления и его параметр у светодиода
Ток светодиодов зависит от их типоразмера, а иногда даже от цвета. Обычно этот параметр имеет значение 0,02 А. Если же в одном корпусе вмонтировано 4 кристалла, то и ток возрастает соответственно, и будет равен 0,08 А.
Лампа ближнего света автомобиля на светодиодах
При самостоятельном монтаже схемы к каждому светодиоду монтируется резистор, который ограничивает величину тока, тем самым защищая его от быстрого выхода из строя.
Номинальное напряжение световых диодов
Как такового понятия напряжения для таких элементов не существует. Лучше воспользоваться другим термином –падение напряжения на светодиоде. Это означает показатель, насколько меньше стало напряжение при прохождении через элемент. Есть усредненные значения этого показателя, которые зависят напрямую от цвета свечения. При синем, зеленом и белом цвете это 3 В, а вот для желтого и красного – 1,8-2,4 В.
При смешении разных цветов светодиодов рождается белый
Показатели значения сопротивления
В целом знать значение сопротивления светодиода не требуется – эта информация ничего не даст. Ведь если он подключен правильно, то оно незначительно, если же нет, то полное. Интересен факт, что сам по себе этот показатель у подобных элементов является динамическим. Это значит, что если добавить напряжения, то сопротивление начнет падать и наоборот.
Мощность светодиодных ламп, их световой потока и его угол свечения
Угол свечения LED-элементов может быть разным. Обычно он варьируется от 20 до 1200. Вообще их основной световой поток более интенсивен в центре, а ближе к краям рассеивается. За счет этого и достигается большая освещенность при меньшей мощности. Если сравнить потребляемую мощность LED и обычной лампы накаливания, то можно увидеть следующую картину.
| Мощность лампы накаливания, Вт | Мощность светодиодов, Вт |
| 100 | 12-12,5 |
| 75 | 10 |
| 60 | 7,5-8 |
| 40 | 5 |
| 25 | 3 |
Вот такими тусклыми были первые светодиоды
В целом получается, что LED-элементы в 8 раз ярче «лампочек Ильича» при той же потребляемой мощности, или же при одной и той же силе светового потока светодиоды потребляют энергии в 8 раз меньше ламп накаливания.
Цветовая температура подобных компонентов
Гамма цветовых температур подобных элементов достаточно обширна. Для того, чтобы уважаемому читателю было более понятен диапазон, предлагаем ознакомиться с данными в форме таблицы.
| Цвет и его температурное обозначение | Температура цвета, К | Примерные области использования | |
| Белый | Теплый | 2700—3500 | В квартирах, домах и офисах.Этот свет наиболее приближен к дневному и оттенку ламп накаливания |
| Нейтральный (дневной) | 3500—5300 | Рабочие места на производстве. Дает прекрасную освещенность, при этом не искажая цвета предметов | |
| Холодный | свыше 5300 | Уличное освещение. Такой цвет более ярок и интенсивен | |
| Красный | 1800 | Декоративная и фито-подсветка | |
| Зеленый | — | В качестве фито-подсветки, а так же подсветки предметов в интерьере | |
| Желтый | 3300 | Так же потолочная в квартире и подсветка рабочей зон кухни | |
| Синий | 7500 | Декоративная подсветка натяжных и подвесных потолков, стен |
Цветовая гамма светодиодов довольно обширна
Наиболее распространенные размеры кристаллов
Размеры чипа измеряются в величине, обозначаемой «mill». Если говорить о привычной нам величине измерения, то 1 mill = 0,0254 мм. Наиболее распространенные размеры, это 24×24, 24×40, 35×35 и 40×40 mill. Для примера кристалл, размером 40×40 mill равен 1,143 х 1,143 мм, а его потребляемая мощность – 1 Вт.
Но наиболее интересно сейчас узнать, что же собой представляют SMD-элементы и какими свойствами они обладают.
В этом светодиоде содержится 50 кристаллов
Маркировка Philips
Маркировку данной фирмы рассмотрим на примере известного LED – Luxeon Rebel. Его маркировка: LXML-ABCD-EFGH
- LXML – серия;
- A – тип распределения света (P для распределения Lambertian);
- B – излучаемый цвет (W – белый, от слова White);
- С – белый цвет (С – холодный, N – нейтральный, W – теплый);
- D – номинальный ток (I для тока 350 мА);
- E – разряд зарезервирован для будущих версий LED;
- FGH – световой поток измеряемый в люменах.
К примеру, белый светодиод с номинальным током 350 мА будет иметь маркировку: LXML-PWxI-0xxx.
LED Luxeon похожих серий имеют аналогичную маркировку. В общих чертах можно сказать, что маркировка данного диода очень информативна в сравнении с другими производителями.
По внешнему виду
Иногда можно определить полярность по внешнему виду. У некоторых типов светодиодов на корпусе есть ключ – выступ или метка. Чтобы определить, какой вывод помечен ключом, лучше ознакомиться со справочными материалами.
Ключ у катода светоизлучающего диода АЛ102.
Внешний вид расположения выводов у светодиода АЛ307.
У бескорпусных светодиодов производства СССР можно выяснить цоколевку, присмотревшись к внутреннему устройству прибора сквозь слой компаунда. Вывод катода имеет большую площадь и сделан в виде флажка. Этот принцип мог стать стандартом, но сейчас производители его строго не соблюдают, поэтому данный способ ненадежен, особенно для элементов от неизвестного производителя. Поэтому использовать такое определение выводов можно только для предварительной ориентировки.
Цоколевку отечественных светодиодов можно узнать по длине ножек – вывод анода делается более коротким. Но это верно только для элементов, не бывших в употреблении – при установке на место выводы могут быть обрезаны произвольно.
Цоколевка светодиода путем подачи питания
Преимущество этого метода в том, что его можно использовать для светоизлучающих диодов с любыми параметрами (падение напряжения и номинальный ток). Для такой проверки лучше использовать источник питания с установкой ограничения тока, или хотя бы с его индикацией для контроля. В противном случае можно вывести чувствительный полупроводниковый прибор из строя.
Неправильная полярность подключения LED к источнику напряжения – свечения нет.
Если имеется регулируемый источник, надо произвольным образом подключить светодиод к его выходу и подать напряжение, постепенно увеличивая его от нуля. Выше 2-3 В питание поднимать не следует, чтобы элемент не сгорел. Если он не зажегся, надо снять напряжение и переключить выводы противоположным образом.
Правильная полярность подключения LED к источнику напряжения – светодиод зажегся.
Постепенно поднимая напряжение, можно визуально определить момент зажигания светодиода. В этом случае плюсовой вывод источника присоединен к аноду, а минусовой – к аноду излучающего элемента.
Если и в том, и в другом случае светодиод не загорается, можно попробовать провести проверку с увеличенным напряжением. Если элемент неисправен, ему это вреда не принесет, а если он рассчитан на повышенное напряжение, то появится вероятность узнать правильное расположение выводов.
Рекомендуем: Как узнать на сколько вольт светодиод
Какие бывают светодиоды
Рассмотрим классификацию приборов LED в зависимости от их назначения, и технических хаpaктеристик.
Свойства и параметры индикаторных моделей
Индикаторные светодиоды могут иметь диаметр: 3, 5, 10 или 8 мм. Их напряжение варьируется от 2,5 до 5 Вольт. При этом они потрeбляют электрического тока от 10 до 25 миллиампер. Средняя яркость такого диода – всего от 100 до 1000 милликанделл. Данные приборы обладают круглыми или прямоугольными линзами.
Осветительные диоды
Активнее всего диоды применяются в освещении. Осветительные диоды изготавливаются, путем покрытия синего светодиода слоем люминофора. Светодиоды COB представляют собой подложку с расположенными на ней полупроводниками. Кристаллы при этом залиты люминофором нужных цветов. Плотность размещенных кристаллов обеспечивает повышенную яркость излучаемого света.
