Светильники встраиваемые в стену: конструктивные особенности и технические характеристики

Типы точечных светильников

Виды встроенных элементов

Светильники, встраиваемые в стену для лестниц, классифицируются по трем признакам:

Тип осветительного прибора. Огромной популярностью пользуются галогенные и светодиодные лампы, так как они потребляют малое количество электроэнергии. Наиболее правильным решением является использование светодиодных светильников, встраиваемых в стену. Многие производители предлагают уже готовую конструкцию. С одной стороны, это очень удобно. Однако при выходе из строя, придется менять весь осветительный прибор.
Форма осветительного прибора. Этот фактор зависит от места монтажа светильника. Например, круглые формы устанавливаются в стену, а прямоугольные встраиваются в нижней части для подсветки лестничной клетки. На рынке можно встретить приборы овальной формы. Такие конструкции можно встретить и на лестничном марше, и в стене.
Место монтажа. Элементы могут располагаться внутри помещения или снаружи. Основным отличием между такими приборами является герметичность. Уличные встраиваемые светильники оснащены специальным резиновым или пластмассовым корпусом, который предотвращает попадание атмосферных осадков.Внутренние осветительные приборы в защите не нуждаются и не обладают высокой герметичностью.

Места установки и особенности монтажа встраиваемых светильников

Такие светильники характеризуются универсальностью применения, благодаря чему их активно используют для обустройства жилых (квартир, частных домов) и нежилых (от классических офисов до промышленных цехов) помещений.

Встраиваемые светильники обычно устанавливают в подвесные и натяжные потолки (в том числе в многоуровневые их вариации), а также в стены, перегородки и некоторые другие строительные конструкции. При желании встраиваемые светильники можно установить даже в мебель. Главное, найти соответствующие модели светильников (такие изделия отличаются малыми размерами и применяются преимущественно для подсветки незначительного объема пространства).

Во всех случаях электрическая часть светильников находится за поверхностями, а остальные элементы остаются на виду, выполняя одновременно две функции – освещение и украшение обустроенного помещения.

Монтаж встраиваемых светильников производится двумя способами – врезкой и креплением на платформу. Выбор варианта зависит от особенностей конструкции прибора и дизайна интерьера, а потому подбирается индивидуально. При этом установка встраиваемых светильников обязательно осуществляется с учетом нижеприведенных нюансов:

Надо провести качественную электропроводку. Целесообразно заранее удостовериться в отсутствии возможных проблем с электропитанием. Откладывать решение этого вопроса на будущее явно не следует.
Необходимо заранее позаботиться о достаточном количестве свободного места внутри строительной конструкции. Если электрическая часть светильника будет выпирать наружу, то смысл использования встроенного светильника попросту пропадет. При этом надо учитывать размеры не только светильника, но и используемых крепежей.
Нужно учесть характер помещения, в котором будут установлены светильники. Если это жилая комната, то особых требований нет. Если планируется размещение светильника в ванной, то надо позаботиться о приобретении светильника с защитой от воды, иначе о долговечности применения изделия говорить не придется. При установке встраиваемого светильника в пыльном помещении целесообразно использовать модель с качественной защитой от пыли.
Необходимо рассчитать оптимальную высоту расположения светильника. Высота должна быть достаточной для обеспечения комфортабельной эксплуатации светильника. С одной стороны надо сделать так, чтобы до изделия было легко дотянуться. С другой – нужно удостовериться, что светильник не будет мешать проходящим под ним или рядом с ним людям.

В идеале монтажом встраиваемых светильников должны заниматься профессионалы. Слишком уж много нюансов надо знать для грамотного проведения этой процедуры. Конечно, ранее мы писали, что установка таких изделий не отличается сложностью. Но это только в том случае, когда у исполнителя есть опыт проведения подобных работ. Если опыта нет, то монтаж лучше поручить знающим людям. Только в этом случае можно будет не беспокоиться о корректности монтажа и эффективности эксплуатации светильников в ближайшем и отдаленном будущем.

Как проводится установка

Выполнением качественного и технологически верного монтажа можно повысить долговечность эксплуатации любого осветительного оборудования. При этом не забывайте, что на конечный результат влияет и то, насколько вы правильно подобрали светильники, встраиваемые в пол.

Для осуществления самостоятельного монтажа выполните следующие действия:

рассчитайте количество светильников, необходимых для создания требуемого уровня освещения в квартире или во дворе;
промаркируйте поверхность пола, указав те места, где будут расположены светильники;
вырежьте отверстия в обозначенных точках, диаметра которых будет достаточно для размещения приборов (подойдет дрель со специальной коронкой);
проделайте штробу в полу и протяните кабель, для фиксации которого можно использовать асбест.

Если хотите избежать дополнительных затрат, то проделывать отверстия и прокладывать электрическую проводку желательно во время проведения ремонтных работ. В случае запланированного ремонта продумайте каждую мелочь и то, что вы хотели бы получить в конечном результате.

К слову! Отверстия не всегда будут круглыми, ведь светильники бывают квадратными, прямоугольными, в форме звезды и т. д.

Продолжаем:

установите коробку от осветительных приборов в проделанное отверстие — процедура аналогична монтажу розетки;
при помощи крепежных деталей или асбеста закрепите коробку в отверстии и подключите к ней остальную часть светильника;
разместите корпус изделия в нишу и вкрутите используемую лампочку (обычно светодиодную);
установите защитное стекло или крышку корпуса.

Основные трудности при монтаже светильников, встраиваемых в пол, возникают во время подготовки отверстий, в которых размещаются приборы, и прокладке кабеля.

Схемы размещения точечных светильников

Рассмотрим конкретные схемы широко применяющееся на практике.

Данные схемы №1,2 с минимальным количеством точек и люстрой по центру, пригодны для относительно небольших помещений.

Например, если у вас не угловой кухонный гарнитур, который выстроен вдоль единственной стенки, то выбирайте схему №2.

Схема №4 выравнивает освещенность. Она также может применяться для кухни, но только уже с угловым расположением шкафчиков.

Еще с помощью нее, удобно подсвечивать любые отдельные зоны в комнатах – обеденную на кухне или зону отдыха в зале.

1 of 3

Не думайте, что без люстры резко уменьшается количество вариантов. Тут тоже есть место фантазии.

Главное что нужно сделать в этом случае – разделить потолок на группы освещенности, и тем самым создать различную степень освещения в одной и той же комнате.

Вот несколько вариантов. Каждая отдельная группа на них отличается по цвету.

К примеру, возьмем рабочий кабинет. Здесь одни из самых жестких норм по уровню освещенности. Однако это не говорит о том, что потолок нужно равномерно и обильно застилать спотами.

Выделите две зоны:

зона отдыха

рабочий стол

В первой, где обычно стоит диванчик или кресло, не надо много света. Сделайте его более мягким и не столь ярким.

А вот там где стол, максимально насытьте потолок точечными спотами, так чтобы можно было работать даже без настольной лампы.

Монтаж точечных светильников в натяжной потолок

Светодиодные светильники встраиваемые в стены

Пример декоративной подсветки пола

Пример местного освещения пола

В принципе, для встраивания в стены подходят как специально предназначенные для этих целей светильники, так и светильники, предназначенные для встраивания в пол или грунт. Все зависит от конкретных задач. Например, если нужно сделать декоративную подсветку пола без определенной направленности светового потока, а также без соблюдения определенных норм освещенности, то можно использовать хоть тот, хоть другой тип встраиваемых светильников, кому какой светильник понравится. Если же целью установки светильников в стену все же является создание локального или местного освещения пола, с нормируемой освещенностью, то в таком случае нужно использовать именно встраиваемые настенные светильники, имеющие соответствующие технические характеристики.

ОАО “АСТЗ” производит светильник такого типа, это – ДБО76 DS. У компании “Световые технологии” тоже есть подобный светильник, это – DS LED. Но, по моему мнению, в дизайне этих светильников, мягко скажем, что-то не доработано. Хотя, эти светильники разработаны под конкретные задачи, имеют свои технические особенности, и дизайн при этом может отступить на второй план.

Светильники выполнены из сварной листовой стали окрашенной порошковой краской. Оба светильника оборудованы рассеиваетелем из матированного поликарбоната. Светильники создают световой поток, рассеиваемый в вертикальной и горизонтальной плоскостях под углами, приблизительно 50 ° от оси светильника. Световой поток имеет цветовую температуру 5000 К. Индекс цветопередачи светильника произведенного ОАО “АСТЗ” немного выше (Ra = 80), чем у светильника компании “Световые технологии” (Ra =70).

Светильник ДБО76 DS

Светильник DS LED


Кривые силы света светильников

Если сравнивать стоимость данных светильников то вновь, с небольшим перевесом, победит светильник ОАО “АСЗТ”. Стоимость светильника ДБО76 DS составляет – 934 руб., а стоимость светильника DS LED – 1456 руб.

Кривая силы света светильника NBR 20 LED

Компания “Световые технологии” производит еще один светильник подобной конструкции, это NBR 20 LED. Отличие его от предыдущих светильников состоит в том, что материалом, из которого выполнен его корпус, является литой под давлением алюминий. Соответственно его форма имеет более интересный дизайн. Во первых, такой светильник не имеет технологических стыков которые получаются при изготовлении корпуса из листовой стали. Во вторых, использование алюминия позволило производителю выполнить рифление внутренней поверхности светильника, что улучшило его привлекательность. Светильник не имеет рассеивателя, а оборудован обычным прозрачным защитным стеклом, так как светодиоды излучающие свет спрятаны в верхнюю часть светоизлучающего отверстия и не заметны для глаз окружающих людей. В связи с этим излучаемый свет падает сверху вниз и освещает только поверхность пола или земли. Кривая силы света светильника NBR 20 LED представлена на рисунке.

Светильник NBR 20 LED


Вид светильника NBR 20 LED снизу	Изометрический вид светильника NBR 20 LED

В номенклатуре светильников компании “Световые технологии” присутствуют два интересных настенных светодиодных встраиваемых светильников предназначенных для подсветки ступеней лестниц. Это светильники FOOTSTEP LED и NBR 42 LED. Корпусы обоих светильников выполнены из литого под давлением алюминия. При этом светильник FOOTSTEP LED имеет декоративную рамку из нержавеющей стали. Светильник NBR 42 LED рассчитан для установки, как в ступеньки, так и в стены. Оптическая часть светильника закрыта матированным поликарбонатным рассеивателем и имеет световой поток 60 лм. Световой поток светильника FOOTSTEP LED варьируется от 350 до 950 лм. Габариты данного светильника позволяют встраивать его только в ступени, если целью встраивания является подсветка лестниц.


Светильник FOOTSTEP LED	Светильник NBR 42 LED

Область применения светодиодных светильников и чем они отличаются от остальных

Светодиодные светильники являются универсальными осветительными приборами. Используют их для наружного и внутреннего освещения различных объектов. Выступают в качестве основного, дополнительного либо аварийного источника света. Могут использоваться для декоративной подсветки отдельных объектов. Предлагаем познакомиться с наиболее популярными направлениями использования данных приборов для внутреннего освещения различных помещений.

Декоративная подсветка очень популярна

Для внутреннего освещения

Подходят для жилых домов, квартир, общественных и промышленных зданий. Могут монтироваться на стены и потолок. Настенные светодиодные светильники для внутреннего освещения чаще используются для зонирования пространства. С их помощью можно обозначить рабочую зону на кухне либо выделить какие-то декоративные элементы.

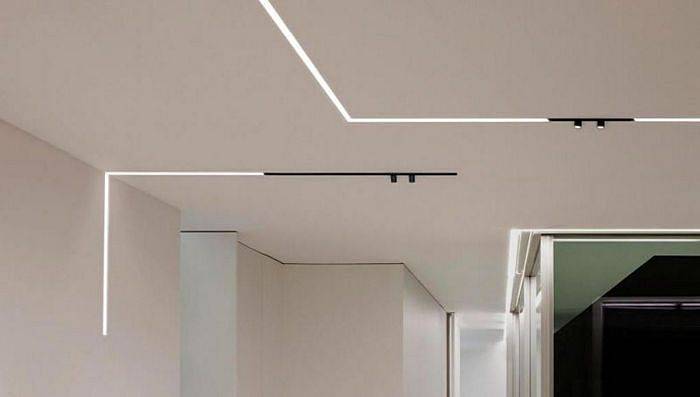

Внутреннее освещение может быть реализовано по-разному

Статья по теме:

Для наружного освещения

Светодиодные светильники широко используются для наружного освещения. В отличие от приборов для внутреннего освещения они имеют достаточный уровень защиты, чтобы противостоять природным факторам. С их помощью освещают не только территорию приусадебного участка частного дома, но и фасады городских зданий, улицы, зоны отдыха, спортивные площадки.

Подсветка фасадов зданий

Для внутреннего освещения подъездов

Стремясь повысить качество предоставляемых услуг и снизить свои затраты, многие жилищно-коммунальные хозяйства начинают использовать накладные светодиодные светильники для внутреннего освещения подъездов. С их помощью освещаются лестничные клетки и лифты. Переход на светодиодные светильники гарантирует существенную годовую экономию электроэнергии. Особое конструктивное исполнение, отсутствие стеклянных элементов делает подобные изделия практически неразрушаемыми.

Подсветка лестничных клеток может выполняться с минимальными затратами

Светодиодный фитосветильник для освещения растений

В тепличных хозяйствах широко используют аграрные натриевые лампы, позволяющие обеспечить достаточный уровень освещённости. Однако из-за того, что только третья часть затрачиваемой энергии направляется на формирование излучения, используемое для фотосинтеза, они значительно уступают светодиодным фитосветильникам для освещения растений. Обеспечивая требуемый уровень освещённости, такие приборы потребляют втрое меньше энергии, создавая оптимальный спектр для фотосинтеза.

Свет для растений очень важен

Светодиодные светильники аварийного освещения

В случае чрезвычайной ситуации многие начинают паниковать. Особенно при отключении освещения. В такой ситуации помогают светодиодные светильники аварийного освещения, работоспособность которых не зависит от наличия или отсутствия электроэнергии. Они работают от специальных аккумуляторных батарей, обеспечивающих их работоспособность в течение определённого периода времени.

Аварийное освещение включается при отсутствии основного

Для торговых помещений

От того, насколько грамотно будет выполнено освещение торгового объекта, нередко зависит размер выручки

Правильно выбранные и установленные лампы способны привлечь внимание к определённой продукции. Многие магазины заказывают светодиодные светильники для торгового освещения товаров, которые участвуют в акции

Правильно выбранные лампы позволяют расставить акценты в торговом зале

Как подключить точечные светильники

При освещении значительных площадей, точечные световые источники, сильно уступают потолочным светильникам рассеянного света, а их энергоэфективность почти в три раза ниже. При освещении узких, длинных коридоров энергоэфективность улучшается, но весьма незначительно. Возникает закономерный вопрос: если точечные светильники – это неотъемлемая часть «евроремонта», то как же быть тогда с общеизвестной европейской тенденцией вездесущей экономии, и электроэнергии в том числе? Все дело в том, что первоначальная идея заключалась в создании раздельного управления каждым таким светильником. Люди, занимаясь в темное время суток какими-то делами, должны включать свет лишь в необходимой им, определенной области помещения. Это, конечно, ведет к удорожанию установки, ведь расходуется гораздо большее количество кабеля и усложняется сама установка. Вместо простых выключателей у входа в помещение, устанавливают котроллеры – сенсорные панели управления электронных переключающих устройств, которые очень часто кроме альтернативной коммутации с пульта ДУ, могут быть подключены к компьютерной локальной сети и последующей реализации концепции «умного дома».

Тема экономии электроэнергии из-за ее дешевизны не так актуальна в России. А тема стоимости ремонта очень актуальна из-за отсутствия лишних денежных средств. И поэтому точечные светильники подсоединяются шлейфом – параллельно, и, соответственно, включаются разом все. Когда их очень много разделяются на две части и через двойной выключатель включаются по отдельности. Смотрите по теме как установить выключатель правильно в нашей статье. При параллельном соединении шлейфом два провода являются питающими, а третий – заземляющим корпус светильника.

Как подключить точечные светильники правильно.

Эта схема подключения точечных светильников имеет место быть в «новых» квартирах, где заземляющие провода в системе освещения изначально присутствуют. В старых квартирах заземление в системе освещения отсутствует, и присоединяются лишь два питающих провода.

Специально для сайта ремонт квартиры своими руками.

Лампы

Чтобы обеспечить достаточное количество света для определенного помещения с высотой 3 метра, необходимо:

спальня (приглушенный свет) – 10-12 Вт на каждый квадратный метр жилой площади;
гостиная (яркая освещенность) – 20 Вт для квадратного метра;
рабочий кабинет, детская спальня – 15-18 ВТ – на м²;
комната гигиены и туалет – 10 Вт для м².

Традиционные лампы накаливания обладают приемлемым для глаз световым потоком, но они достаточно энергозатратны, сильно нагреваются, что может спровоцировать загорание натяжного потолка или пластиковых, текстильных деталей люстры. В этом случае рациональнее применять галогенные или люминесцентные лампы.

Кроме того, важно принять во внимание энергопотребление — лучше выбирать экономные варианты, возможность использования диммирования (изменения силы освещенности). Обратить внимание на диаметр патронов, лампа должна полностью соответствовать выбранной люстре. Кроме того, патроны бывают керамическими, карболитовыми либо из термостойкого пластика

Кроме того, патроны бывают керамическими, карболитовыми либо из термостойкого пластика

От этого зависит температура нагрева как патрона, так и всей электросистемы люстры в целом

Кроме того, патроны бывают керамическими, карболитовыми либо из термостойкого пластика. От этого зависит температура нагрева как патрона, так и всей электросистемы люстры в целом.

Техническо-эксплуатационные характеристики

Для выбора качественного светильника нужно определиться с тремя аспектами. Во-первых, решите, где будет монтироваться устройство — в доме или на улице. Во-вторых, высчитайте подходящие габаритные размеры, включая ширину, высоту и монтажную глубину. В-третьих, выберите нужную яркость.

Большинство встраиваемых в стены светильников характеризуется следующими техническими параметрами:

Подключаются к сети переменного тока напряжением 220 В. Значительно реже встречаются более безопасные модели для освещения на 12 В. Последние бесполезны для уличного применения.
Мощность приборов зависит от источника света и габаритных размеров. При одной и той же интенсивности излучения мощность светодиодов будет в несколько раз ниже по сравнению с галогенными или люминесцентными лампами.
Световой поток (яркость). Величина зависит от места монтажа и площади освещаемой поверхности. Чем выше светильник размещается над полом, тем больше уровень требуемой яркости.
Габариты прибора зависят от индивидуальных предпочтений заказчика и решаемых задач. При этом нужно ориентироваться на место и глубину монтажа, высоту размещения над полом.
Материал изготовления корпуса. Это может быть металл, стекло или пластик. Для наружной установки желательно использовать металлические конструкции.

Выбор дизайна ниши в стене с подсветкой

При установке светильников необходимо позаботится об их яркости, она не должна быть интенсивнее основного освещения в комнате.
Оптимальным и часто используемым вариантом является подсветка ниши в стене светодиодной лентой. При помощи такого освещения можно оформить все углубление по периметру или декорировать по отдельности каждую его полочку.
Цветовое решение подсветки. Оттенок свечения подбирается в зависимости от стиля помещения и вашего настроения. Розовые тона подсветки отлично подойдут для романтического стиля, нежно-желтые — для создания уютной и комфортной атмосферы, а белые — для оформления комнаты в стиле минимализм или хай-тек.
Менять оттенок свечения и его интенсивность может светодиодная подсветка ниши в стене. Остановить выбор лучше на мягком рассеянном световом потоке, нежели на интенсивной точечной подсветке, которая создает высокую контрастность декоративным аксессуарам, поставленным внутрь ниши.
В нишах, украшенных фотографиями или картинами, установка подсветки — обязательна. Лучи искусственного освещения должны падать так, чтобы изображение было высветлено лучшим образом.
Подсветка ниши в стене будет также иметь большое значение при размещении на полках металлических, фарфоровых и стеклянных предметов, которые имеют глянцевую поверхность. Потоки света будут красиво отсвечивать и делать вид ниши более эффектным.
Не переборщите с подсветкой: вместо создания спокойной и уютной атмосферы это может привести к тому, что получится слишком официальная и холодная обстановка.
Выигрышной подсветка станет в том случае, если необходимо преобразить и оттенить предметы из золота, хрусталя или аксессуары со стразами. Такие вещи будут оригинально мерцать под направленным потоком света.

Виды ламп

Такие приборы подходят для разных видов светонесущих составляющих. В паспорте к светильнику в обязательном порядке указано, какой именно. Это могут быть:

Обычные со спиралью накаливания.
Лампы с применением светодиодов.
Элементы с энергосберегающей функцией, содержащие ртуть.
Галогеновые устройства.

У них различные технические характеристики и стоимость.

Лампы накаливания

Такой вид осветительных компонентов в спотах используется всё реже. Связано это с их энергетической неэффективностью. Светильники для них — классика этого сегмента. Они не вызывают каких-либо особых условий и дополнительных принадлежностей. Требование одно — качественное питание соответствующего напряжения.

К неэкономичности подобных устройств нужно добавить ещё такие недостатки:

Завышенные габариты светильников обусловлены размером самих ламп. Это приводит к снижению поверхности и уменьшает высоту комнаты на его размер (80—110 миллиметров).
Повышенный нагрев усиливается с увеличением мощности лампы. Это неблагоприятно сказывается на пластиковых элементах конструкции. Они деформируются и выгорает их окраска.
Маленький срок службы по сравнению с остальными видами ламп.

https://youtube.com/watch?v=qFUdEj7JWs0

Только низкая стоимость заносится в актив подобных устройств.

Галогеновые осветительные приборы

Поток света, излучаемый такими аппаратами, мощный, рассеивание происходит за счёт плафона из специального стекла. Они тоже довольно интенсивно нагреваются, поэтому их экономичность ненамного превосходит традиционные носители света. Отделяет от них галогенки больший срок службы.

Галогенные лампы с резьбой — большая редкость для встроенных светильников. Основная масса имеет двухконтактный штекерный разъём, поэтому при покупке оборудования к этому фактору нужно отнестись внимательно. Высота его для таких приборов стандартная и не потребует опускания потолка на слишком низкую высоту.

Для светильников, оборудованных подобными лампами, существуют приборы для регулирования уровня освещённости — диммеры. Кроме того, они имеют индивидуальные цветовые гаммы — тёплые или холодные.

Энергосберегающие фонари

Такие приборы, называемые также люминесцентными, самые экономичные в отношении электроэнергии. Однако и у них имеется ряд важных отрицательных моментов. Главным образом это их мерцание, которое часто незаметно. Но глаза на него реагируют, что выражается в их усталости.

Ещё нужно учесть небезопасность эксплуатации из-за содержания ртути, рекомендовано бережное отношение к таким лампам и их утилизация.

Недостатком считаются габариты этих осветительных приборов. В этом они дублируют обычные лампы и монтаж таких светильников украдёт несколько сантиметров пространства комнаты. Рекомендуется их установка во встроенные устройства, что создаст более мощный световой поток. Установка во внешние держатели такого эффекта не даст, несмотря на имеющиеся отражатели.

Светодиодные лампы

Это самые энергоэффективные, безопасные и долго служащие световые элементы, стоимость которых постоянно снижается. Они разнообразны по мощности и разделяются на два спектра, как галогеновые.

Холодный оттенок повышает работоспособность и рекомендован для освещения офисных и производственных помещений. Тёплый спектр — нюанс уюта, подходящий для комнат и других пространств, предназначенных для комфортного проживания. Для такого жилья можно применить диммер для создания наиболее приятного уровня освещённости. Правда, не все лампы поддерживают его установку и стоят они немного дороже. Имеются светильники с особыми плафонами обладают эффектом рассеивания с различными рисунками в цветовых решениях или при помощи игры теней. Это обеспечит необычное восприятие всего интерьера.

Цоколи ламп, используемые в точечных светодиодных светильниках для гипсокартонных потолков, очень разнообразны. Это обыкновенная резьба размером 14 или 27 миллиметров и двухштырьковый разъём как у галогеновых. А также имеются характерные только такому типу ламп цоколи GX 70 и GX 53.

Всё это говорит о том, что на сегодняшний момент такие лампы наиболее оправданы при установке в оборудование, которое нужно встраивать в какую-либо конструкцию.
