Светильники ЖКХ: обзор современных антивандальных, энергосберегающих, автоматизированных осветительных приборов

Основные правила: как подключить датчик движения к лампочке – Можно ли самому сделать

Пользующиеся большим спросом датчики движения применяются для автоматического включения света. Прибор реагирует на любое передвижение в зоне его видимости. Лампы с датчиком движения размещают на территории приусадебных участков, в жилых помещениях, в подъездах, на автостоянках.

Что необходимо знать перед тем, как подключить датчик движения к лампочке

Современный детектор движения представляет собой конструкцию со встроенным датчиком инфракрасным или ультразвуковым. Пластмассовая коробка прибора имеет окно, покрытое специальной пленкой. Это – линза Френеля

При монтаже электрооборудования рекомендуется соблюдать крайнюю осторожность, во избежание повреждения линзы

Перед подключением необходимо знать, как отрегулировать датчик движения — можно сделать вспомогательные пометки маркером.

На самом приборе, его корпусе, дана стандартная схема подключения датчика движения.

Основное правило: работы проводятся при снятом напряжении.

На что стоит обратить внимание при подключении датчика:

Установку прибора необходимо произвести так, чтобы охватывалась вся зона движения.
Датчик движения для включения света лучше использовать отдельно от общего освещения.
Подключение осуществляйте по схеме, прилагаемой к датчику движения.
Загрязнения поверхности датчика могут привести к снижению радиуса обзора.

Порядок проведения монтажных работ — шаг за шагом

Определяем месторасположения лампочки с датчиком движения. Производим монтаж детектора: с устройства снимается подставка, которая далее крепится на стене. Датчик в помещении устанавливается на высоте около 2,4 ми выше. С проводов напряжения, которые планируется подсоединить к датчику, удаляем небольшую часть изоляции, примерно 1 см. Открывает крышку датчика. Перед нами клеммная коробка и провода разного цвета. Синий, литера N, обозначает ноль. Цвет красно-коричневый (может быть сиреневый), литера L, – это фаза и заземление – это желто-зеленый провод. От выключателя или распределительной коробки подаем напряжение 200В на датчик (провода L,N присоединяем к проводу напряжения, согласно расцветке, места соединений изолируем, закрывая муфтами или изолентой). Выключатель можно использовать уже имеющийся, хорошо, если установлен двойной или тройной. Так один из контактов будет использован для питания датчика.

Если при подключении датчика движения к лампочке перепутать фазировку, детектор не будет работать, но при этом он не выйдет из строя. Просто поменяйте провода местами.

Таким же способом к датчику (к проводам L,N) можно сразу подключить провод с вилкой. Прибор в этом случае подключается к розетке через вилку, как обычный электроприбор. Следующим этапом подсоединяем датчик к лампочке. Фазу (красно-коричневый провод), выходящую из коробки датчика, подсоединяем на один конец светильника, изолируем. Второй конец от светильника подсоединяем к проводу ноль (синий).

Предостережение: мощность светильника не должна превышать выходной мощности датчика, в противном случае датчик может выйти из строя.

Существует схема с возможным подключением нескольких датчиков. Входы датчиков движения подключаются параллельно, а выходы соответственно на каждый светильник. Все приборы движения питаются только от одной фазы.

Видео подключения датчика движения к прожектору

Источник

Автоматизация освещения в подъезде

Подъездные светильники ЖКХ должны обеспечивать освещенность лестничных маршей, площадок, помещения на входе в условиях отсутствия естественного света и темное время суток. В целях экономии электроэнергии и повышения срока их службы целесообразно использовать автоматизированную систему управления. Чаще всего осветительные приборы совмещаются с датчиками движения, светочувствительными элементами и кнопочными постами.

С датчиками движения

Светильники ЖКХ с датчиком, срабатывающим на движение, можно установить для подъезда любого жилого дома и общественного помещения. Главное их достоинство заключается в том, что освещение включается только на тот отрезок времени, когда в зоне видимости устройства проходит человек. Таким способом достигается существенное снижение времени работы ламп.

Правильный выбор светильников с датчиком на движение для помещения ЖКХ должен учитывать:

Время работы после включения. Определение этого параметра зависит от расстояния до соседнего датчика и средний период, за который объект дойдет до него. Как правило, это 1-2 минуты.
Чувствительность элементов. Чтобы прибор не срабатывал на перемещение животных и даже теплых воздушных потоков, необходимо выполнить настройку по этой характеристике.
Технология. Наибольшее распространение получили сенсоры, функционирующие на инфракрасном и ультразвуковом излучении (с акустическим датчиком). При этом первым отдают больше предпочтения, так как они не срабатывают на посторонние шумы.
Количество датчиков, подбираемое исходя из условия, чтобы в ходе перемещения человека не возникало слепых зон и отключения по причине этого освещения.

С датчиками освещенности

Светильники ЖКХ могут также функционировать совместно со светочувствительными датчиками. Включение и выключение приборов полностью определяется уровнем естественного освещения. Так, с наступлением темного времени суток или в пасмурную погоду, когда освещение становится меньше 10 Лк, фотоэлемент сенсора отправляет сигнал на включение лампы. Выключение происходит, когда в помещении становится светлее.

Управления освещением с использованием кнопочных постов

Кнопочные посты – еще один эффективный способ автоматизации процесса освещения в подъездах, подвалах и прочих помещениях ЖКХ. Такие устройства включения/выключения более надежны, чем обычные бытовые переключатели. Они имеют защиту от сырости и пыли, не теряют работоспособности в жаре и холоде.

Кроме того, для инициации и отключения светильника ЖКХ требуется нажать на одну и ту же кнопку. Большое преимущество они дают в темноте, если оснащены светодиодной подсветкой. Кнопочные посты для удобства пользования можно установить на околоквартирных площадках, а также на выходе из подъезда.

Интеллект

Серия светильников Интеллект в свое время была одной из наиболее популярной систем освещения в ЖКХ. В темноте эти приборы поддерживают постоянное дежурное освещение (20% от мощности) и переходят на полую мощность при возникновении шума, звука шагов и т.п. Светильники имеют степень защиты IP54 и также рекомендуются к эксплуатации под козырьком уличной входной двери в подъезд или здание.

Однако такие светильники не лишены недостатков, один из которых – цена. Для Вас мы подобрали бюджетные аналоги — экономичные светильники ЖКХ ЭРА, LLT и General. Приборы снабжены с звуковым и световым датчиками. Порог звукового срабатывания 40 Дб, что сравнимо с хлопком двери или не громким разговором, длительность свечения 40 секунд. При освещенности более 30 люкс светильник отключается.

Geniled №9 в рейтинге лучших производителей.

Торговая Марка Geniled сегодня не только востребованный во всем мире бренд, но и надежный российский производитель.

Приобретая светодиодную продукцию, большинство потребителей выбирает именно Geniled.

Ведь в ассортименте этой торговой марки есть как светодиодные источники света, заменяющие традиционные бытовые лампы, так и трубчатые, пришедшие на замену люминесцентным лампам.

Большой ассортимент офисных, аварийных и промышленных светильников.

А также светильники для уличного освещения, для подсветки придомовых территорий, и многое другое.

А ценовая доступность продукции объясняется тем, что производство находится в России, это позволяет значительно снизить транспортные расходы.

Светильники Geniled Public.

Geniled Public — это сочетание функционального дизайна и высокой энергоэффективности в тонком корпусе из прочного поликарбоната.

Идеален для освещения:

— подъездов и холлов
— коридоров, кладовок, санузлов
— парковок и гаражей

Энергоэффективный. Вандалоустойчи …

Основные требования

Так как электричество и вода вещи несовместимые, установка светильников в бассейне имеет несколько важных ограничений, относящихся к безопасности и комфорту при купании.

Итак, при создании подсветки бассейна Вы должны учитывать следующие требования:

Светильники должны работать от безопасного напряжения (12 В). Применять изделия, работающие от 220-Вольтной сети, строго запрещено.
Степень защиты всех подводных фонариков должна быть максимально возможной, а именно – IP 68.
Проводка внутри чаши должна быть качественно загерметизированна

Проблемной зоной считается место соединения проводов между светильником и вводными проводами, поэтому особое внимание уделите именно этому месту.
К осветительным приборам должен осуществляться быстрый доступ.
Лампы не должны создавать блики и «солнечные зайчики» на водной поверхности. В то же время освещение не должно ослеплять человека.
Подсветка лестницы в бассейне должна быть удобной, а главное – безопасной для спуска.
Свет должен «заливать» всю площадь чаши, в том числе и дно.. Видео обзор светодиодной подсветки бассейна

Видео обзор светодиодной подсветки бассейна

Аварийные светильники – общие сведения

Рассматриваемый тип осветительных приборов представляет собой конструктивно стандартный светильник, который должен включаться при наступлении чрезвычайных обстоятельств. Такие приборы могут не только указывать траекторию движения к выходу, но и обеспечивать минимально необходимый уровень освещения окружающего пространства. Также, выдаваемый ими свет должен позволять продолжить/закончить необходимые работы, производство которых в отсутствии освещения невозможно, ибо это повлечет негативные последствия.

Стоит отметить, что эвакуационные и аварийные светильники – разные вещи. Первые указывают лишь направление к эвакуационным выходам и часто имеют табло с нарисованными пиктограммами, а вторые обеспечивают минимально необходимый уровень освещения, который требуется человеку во время следования к эваковыходу.

Законодательная база

Современные российские требования к устройствам аварийного освещения изложены в «Строительных Нормах и Правилах» №23-05 от 1995 года и в «ГОсударственном СТандарте» №55842 от 2013 года. Кратко данные требования гласят о том, что «…рассматриваемые приборы должны гарантировать безопасную эвакуацию людей и завершение работ при возникновении случаев чрезвычайных ситуаций». В зависимости от места установки и назначения, светильники могут действовать постоянно, непостоянно или комбинированно. Такое освещение обязано обеспечить минимальный уровень светового потока в течении 1-5 часов после запуска, а в помещениях особого назначения уровень освещенности с их помощью должен достигать не менее 80% от базового.

IEK №4 в рейтинге лучших производителей.

Светильники для ЖКХ – Россия

Группа компаний IEK – лидер в производстве светотехнического оборудования и электрических устройств.

Ассортимент группы компаний IEK расширяется с каждым годом, предлагая пользователям более современные решения.

Светильники, монтажные принадлежности, выключатели и прочие аксессуары радуют высоким качеством.

Узнайте, какие новинки предлагает IEK.

Как рассчитать

Расчет светодиодного освещения позволяет узнать, сколько и какого материала, а также оборудования потребуется в соответствии с разработанным планом подсветки в квартире или доме. Возможны два основных варианта:

Светодиодная лента.
Отдельные светильники.

В первом случае потребуется рассчитать блок питания для лед-полоски. Для этого необходимо узнать суммарную мощность последней. Например, будет установлена лента длиной 5 метров, каждый метр которой расходует 7 Вт. Итоговая мощность будет равна 35 Вт. Однако трaнcформатор рекомендуется устанавливать с чуть большим запасом (примерно на 20%), то есть около 42 Вт.

Во втором случае необходимо рассчитать общее количество отдельных светодиодных светильников, учитывая удельную мощность (для квартир лед-освещение должно расходовать порядка 2,5 ватт на каждый метр квадратный). Зная общую площадь комнаты, можно легко найти итоговое значение. Например, на 20 м2 потребуется 50 Вт. Теперь нужно разделить это значение на количество светильников и получится значение мощности каждого из них. Это может быть 10 приборов по 5 Вт или 5 по 10 Вт. и т. д.

Монтаж закладной в стенке бассейна

Приступим непосредственно к монтажу закладной. Накладываете ее на корпус с наружной стороны и обводите карандашом по контуру. Отмечаете центр.

Важный момент – сверлить большие отверстия под закладную и выход кабеля, нужно изнутри бассейна, дабы не порвать акриловое покрытие.

Однако ввиду того, что разметку вы сделали снаружи, то точно угадать центр закладной с внутренней части чаши не представляется возможным.

Как можно выйти из ситуации? Очень легко! Сначала снаружи тонким сверлом сверлите отверстие по центру.

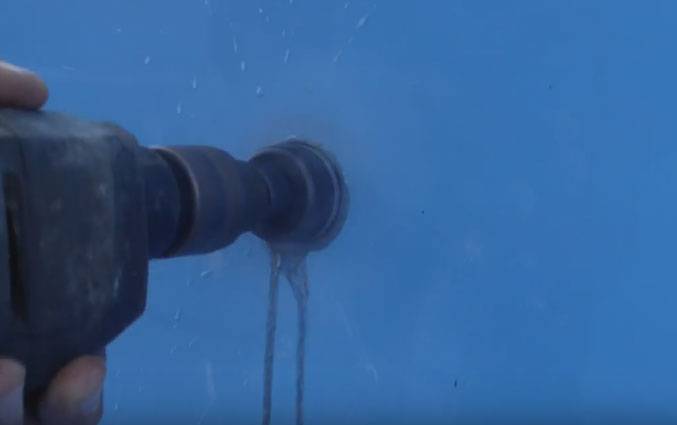

А уже затем изнутри, проходите акриловый корпус коронкой нужного диаметра.
Коронку подбираете по ширине отверстия в закладной. Больших ”дырок” насверливать не нужно.

Чтобы не сжечь акриловое покрытие, периодически не забывайте смачивать зубья коронки.

Таким образом, проделываете все отверстия в стенке бассейна. Далее уже изнутри размечаете закладную под фару. Выставляете ее по центру отверстия и наносите метки под крепеж.

При этом крайние ушки или лепестки закладной, должны располагаться строго горизонтально.

Изнутри сверлом и шуруповертом проделываете нужное количество отверстий.

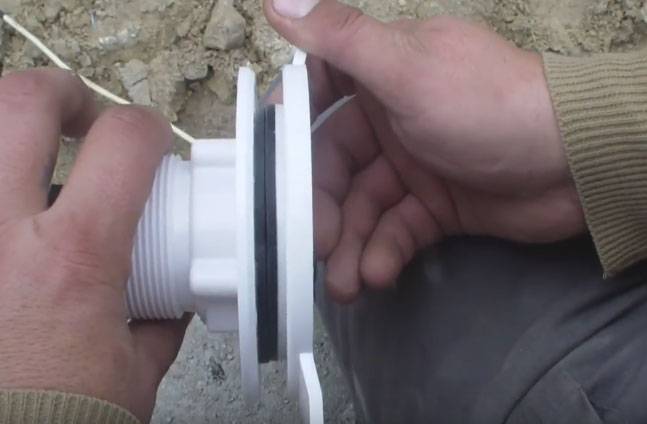

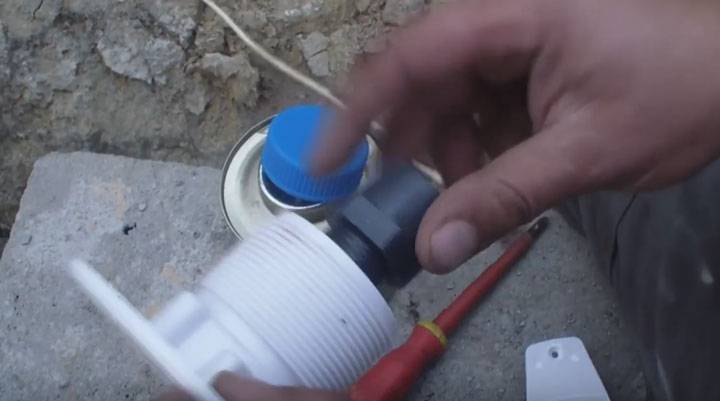

Подготавливаете ответную часть закладной к монтажу. Для этого в нее сначала вклеивается муфта под кабель.

Она будет обеспечивать герметичность проводов уходящих от светильника до распределительной коробки. Уплотнительные резинки также наклеиваются на свои места.

При этом соблюдайте соосность всех отверстий и прорезей. Резинки устанавливаются с обеих сторон закладной.

Далее в бассейне они будут прижиматься между собой и стягиваться винтами через отверстия на фланцах.

Места, где будут устанавливаться фланцы, должны быть обязательно зачищены лепестковым кругом.

Устанавливаете закладную с винтами изнутри чаши и прижимаете ее от руки к стенке.

Перед монтажом ее обратной стороны, промазываете по окружности герметиком все места, где до этого сверлили отверстия.

Только после этого, берете ответную часть закладной и одеваете ее на винты, равномерно затягивая их отверткой.

В итоге у вас должна получиться двойная защита – уплотнительная резинка будет как с одной, так и с другой стороны бассейна.

На этом установка закладной окончена.

Светильник светодиодный СА-7006 с датчиком освещенности и шума, регулируемый, ударопрочный, серия «Персей»

Область применения:

Автоматическое освещение подъездов, лестничных клеток, холлов, коридоров, вестибюлей и других помещений с периодическим пребыванием людей в жилых и общественных зданиях. Светильник СА-7006 «Персей» предназначен для работы в сети переменного тока с напряжением 220 вольт.

Характеристики:

Рабочее напряжение — 160 — 250 В
Частота сети — 50 Гц
Номинальная потребляемая мощность — 6 Вт
Потребляемая мощность в режиме ожидания — ≤0,3 Вт
Номинальный световой поток — 700 лм
Оптический порог срабатывания — 5 ±2 Люкс
Акустический порог включения — 52 ±5 дБ (регулируемый)
Длительность освещения — 110 ±10 сек. (регулируемая)
Регулировка чувствительности — есть
Регулировка длительности освещения — есть
Коэффициент мощности — 0,85
Класс защиты от поражения электрическим током — II

Особенности:

Для замены в ЖКХ светильников типа НББ, НБО и СБО
Корпус светодиодного светильника выполнен из ударопрочного поликарбоната
Регулировка акустической чувствительности
Регулировка длительности освещения
Оригинальная запатентованная ударопрочная конструкция
Специальные крепёжные шурупы, затрудняющие несанкционированный демонтаж
Защита от перенапряжения в сети
Система «мягкого» запуска
Светодиоды CREE, Nichia, Samsung
Отсутствие мерцаний и стробоскопического эффекта
Типовое значение коэффициента мощности (cos φ) — 0,85
Фильтр подавления электромагнитных помех (EMI-фильтр)
Не требуется защитное заземление
