Характеристики, виды и особенности сверхярких светодиодов

Главные три типа светодиодов

Рассмотрим более подробно основные виды светоизлучающих диодов, имеющие различное конструктивное исполнение и производимые по разной технологии.

Выводные светодиоды

Для выводных светодиодов характерно наличие, так называемых, «ножек», предназначенных для их монтажа в отверстиях печатной платы. Этот тип продукции применяется для индикации и подсветки.

Отдельные модификации используются в бытовых фонарях, переносных лед-светильниках, «лазерных» указках. Встречаются 3 типовых модификации корпусов:

Цилиндрические светодиоды

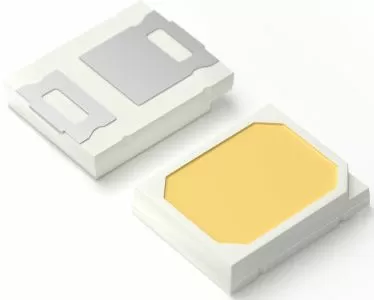

SMD светодиоды

SMD светодиоды устанавливаются на плату методом поверхностного монтажа. Их основой является светодиодный чип (кристалл), размещенный в прямоугольном или квадратном корпусе. Плюсовой и минусовой выводы выполнены в виде металлических полосок.

Процесс создания СМД-диода состоит из четырех этапов: выращиванию кристалла, планарной обработки пленки, бинирования (сортировки чипов по категориям – бинам), размещения полученных чипов в специализированный корпус. Кристаллы выращиваются при помощи технологии, использующей металлоорганическую эпитаксию: послойное наращивание кристаллической структуры и создание контактных отводов от каждого p-n перехода.

Выращенные кристаллы размещаются на подложке, отводящей излишки тепла. При наличии эффективного теплоотвода даже мощные модели работают в стабильном рабочем режиме. Срок беспроблемной службы составляет несколько лет.

На поверхность готовых чипов наносят один из вариантов оптического покрытия, чаще всего люминофор. На мощных светоизлучающих диодах монтируют пластиковую фокусирующую линзу, формирующую диаграмму направленности светового потока.

Светодиодные светильники комплектуются сборкой SMD-диодов, обеспечивающей требуемую величину светового излучения, измеряемую в люменах.

COB-светодиоды

Идея COB-матрицы состоит в размещении большого числа светодиодных элементов на общей подложке. Такое решение обеспечивает более высокую плотность кристаллов на единицу площади по сравнению с SMD-технологией (дискретные чипы в отдельных корпусах).

В итоге компактная матрица излучает суммарный световой поток с лучшей интенсивностью и однородностью. Керамическая или алюминиевая подложка с диодами герметично заливается люминофором. Для отвода излишков тепла готовая плата устанавливается на радиатор.

COB-диоды соединяются последовательно в кластеры. При питании 9 вольт – 3 штуки, 12 вольт – 4 штуки. Рабочий ток нормируется, исходя из вида используемых кристаллов. Соединение созданных кластерных цепочек выполняется параллельно в соответствии с требуемой выходной мощностью/яркостью.

Основные параметры светодиодов

Характеристики светодиодов являются главным критерием их применения в разных моделях светодиодных светильников, прожекторов, дисплеев и других устройствах. Рассмотрим несколько основных параметров, влияющих на выбор того или иного LED-источника для решения индивидуальных задач.

Характеристики SMD-светодиодов

Ток потребления

Производители выпускают светодиоды со средней величиной силы стабилизированного тока на одном кристалле примерно 200 мА. Для многокристального чипа этот параметр кратно возрастает. Токовая девиация (отклонение) отрицательно влияет на интенсивность излучения, сокращает период службы прибора. При увеличении тока повышается цветовая температура чипа, меняется оттенок свечения.

Напряжение

Светодиоды питаются от драйвера, поддерживающего постоянное значение тока. Напряжение может изменяться в пределах заданного диапазона, например, 12 – 36 В. Но для светодиодной ленты с токоограничивающими резисторами наоборот требуется постоянное стабилизированное напряжение, а величина тока задается резисторами.

Мощность

Это важный параметр, который требуется для расчета и выбора драйвера. Можно вычислить его по всем известной школьной формуле P = U х I.

По мощности устройства делятся на 3 группы: малая – до 500 мВт; средняя – от 500 мВт до 3 Вт; большой – свыше 3 Вт.

Светоотдача, угол свечения

Особенностью светового потока LED-матрицы является его направленность с повышенным пятном яркости по центру потока. Величина угла рассеивания составляет 100 – 120 градусов. Можно изменять фокусировку посредством установки купольных линз.

Цветовая температура

Цветовая температура светового потока определяет вариант освещенности и комфортность восприятия света в помещении человеческими глазами. Существует несколько категорий белого света:

  • 2700-3500 K – теплый;
  • 3500-5000 K – нейтральный или дневной;
  • более 5000 K – холодный.
Площадь излучения

От площади источника света зависит яркость освещения. Световой поток может излучаться круглой или прямоугольной площадкой в зависимости от модели прибора.

Цветовой диапазон

Сейчас можно купить светодиод любого цвета и оттенка. Например, технология трехцветного смешения RGB позволяет получить свыше 1 миллиона оттенков. Новые материалы и технологические решения постепенно вытесняют получение основных цветов при помощи легирующей примеси и нанесения люминофорного покрытия. В паспорте изделия обычно указывается вариант цвета, выбранного по длине волны, преобладающей в спектре излучения.

Как определить параметры смд светодиода по внешнему виду

Для определения характеристик светодиода необходимо узнать его типоразмер, а затем посмотреть нужные данные в таблице. Самый простой способ – измерить габариты LED обычной линейкой. По таблице находим типоразмер и видим все основные параметры.

Тип SMDКол-во кристалловГабариты, ммМощность, ВтТок, мАСветопоток, Лм
352813,5х2,8х1,40,02 / 0,06205-7
50503 / 45х5х1,60,0260 / 8018-20
563015,6х3х0,750,2-0,415058
57301 / 25,7х3х0,750,5 / 1150 / 30050 / 158
301413х1,4х0,750,1-0,12309-13
283512,8х3,5х0,80,2 / 0,5 / 160 / 150 / 30020 / 50 / 100

Как определить полярность светодиода

Производители позаботились, чтобы пользователи смогли правильно определить полярность светодиода, уверенно распознать его анод и катод. Проще всего с выводными светоизлучающими диодами. На рисунке видны анодный (плюс) и катодный (минус) контакты:

Для непрозрачного SMD-корпуса нашли особые решения. При внимательном осмотре можно увидеть специальный срез на углу корпуса светодиода, который отмечает катод. А с обратной стороны располагается теплоотвод, всегда смещенный к аноду.

На небольших SMD-диодах подсказкой служат пиктограммы в форме треугольника, букв П или Т. Буквенный выступ и вершина треугольника направлены в сторону катода.

Вот и все, что мы хотели рассказать в сегодняшней статье. Надеемся, что этот материал будет полезен Вам, а информация пригодится в повседневной жизни. Впереди наших читателей ожидают новые статьи с интересными обзорами светодиодной продукции, которую можно купить в «Ледрус».

Как определить марку SMD светодиода. Описание, виды и особенности маркировки SMD диодов

Светодиод – полупроводниковый прибор, преобразующий электрический ток в световое излучение. В отличие от ламп накаливания и энергосберегающих, долговечней и энергоэффективней. По исполнению делятся на два основных типа – DIP и SMD (СМД).

Различаются по конструкции корпуса и расположением контактов. В статье мы расскажем про SMD диоды.

Что такое smd

Surface Mounted Device (SMD) – прибор, монтируемый на поверхность. Говоря другими словами, если DIP светодиод имеет длинные контактные ножки и монтируется через отверстия в электрической плате, то СМД аналоги – прямо на плату или в светодиодную ленту, так как имеют маленькие контакты.

Япония – лидер развития технологий светодиодов, СМД диода в частности. Поэтому лучшая продукция у них.

Корпуса smd элементов

Основной тип – пластмассовый корпус прямоугольной формы.

Массовое производство налажено именно для такого типа. Если брать обычные диоды, а не источники света, то там ещё есть корпус металлостеклянный цилиндрической формы. Для нужд именно освещения смысла в таком исполнении нет.

Более важны размеры СМД светодиодного элемента. Их можно узнать по маркировке.

Маркировка smd полупроводников

Четыре цифры в маркировке обозначают длину и ширину в сотых миллиметра. Например, диод 1206 длинной 12 мм и шириной 6 мм.

Приписка RGB обозначает, что светодиод может выдавать один из трех цветов – красный, зеленый или голубой.

Для радиолюбителя обычно достаточно знания этих двух параметров в маркировке СМД диодов.

Краткие технические характеристики и применение

Популярны СМД светодиоды с маркировками 5050, 3528 и 5630 (5730). Именно в светодиодной ленте используются такие SMD кристаллы, благодаря чему получили широкое распространение.

Но других типоразмеров достаточно много. Вот основные из них (краткая характеристика и сферы применения, наиболее распространенных из них):

0603. Мощность 1,9 – 2, 3 ватт. Обычно применяется в приборных панелях автомобиля и в подсветки экрана в некоторых мобильных телефонах.

2835. Мощность 0, 2 – 1. Применяются в LED-лампочках, в карманных и тактических фонариках. Хорошо экономят энергию. Но в основном только белый цвет.

3528. Появился давно. В отличие от 2835 выпускается в разных цветах: теплый и холодный белый, красный, зеленый, желтый и синий.

3014. Мощность 0, 1 Вт. Современные светодиоды. Конкретную сферу применения назвать сложно, в интернете информации мало.

3030. 1,5 — 2, 2 Вт. Для ремонта ЖК и LED телевизоров.

3535. 1-3 Вт. Заняли твердое место на рынке из-за высокой теплоотдачи. Активно применяются в уличном освещении и на производстве.

5050. 0, 2 или 0, 26 Ватт. В сущности, это просто три диода 3528 в одном корпусе. Используется для красивого общего освещения – барах, ресторанах, гостиницах и проч.

5630. 0, 5 Ватт. Лучшее применение в светодиодных лентах. Требуют хорошего охлаждения, потому почти не используются в других сферах.

0805 и 1206 мало распространены. Применяются в основном радиолюбителями или для подсветки телефонов (смартфонов).

5730. Мощность от 0,5 до 1 ватта. Средние характеристики и невысокая цена. Встречается в светильниках всех видов: от декоративного освещения до уличного и промышленного. Один из самых распространенных кристаллов.

Полезное

В заключение

Светодиодные системы сегодня вытесняют лампы накаливания и энергосберегающие аналоги. Промышленники и жильцы домов любят их за низкое потребление электроэнергии и долгий срок службы. Дизайнеры за высокое качество света и безопасность. Радиолюбители за компактность и множество сфер применения. И наиболее популярные типы светодиодов – это SMD (СМД).

Интересные факты.

Светодиодная лента.

Получение белого цвета. Есть три варианта. Первый – по технологии RGB. Включение всех трех цветов на 100% дает белый цвет. Во втором случае на линзу наносят три люминофора: голубой, красный и зеленый. Третий вариант заключается в нанесении красного и зеленого люминофора на оптическую систему голубого светодиода.

Работа при повышенных температурах. С ростом температуры в области p-n-перехода уменьшается яркость свечения. Причем у красных и желтых падение яркости больше, чем у синих и зеленых. Поэтому нужно использовать хороший теплоотвод и не допускать эксплуатации led при повышенных температурах.

Как готовят полупроводники? В основном по технологии металлоорганической эпитаксии в атмосфере особо чистых газов. Выращиваются пленки толщиной от ангстремов до микрон. Разные слои легируются примесями, которые дадут слою высокую концентрацию электронов или дырок, то есть сформируют n или p структуру полупроводника. Зачем пленки травят, создают контакты к n и p слоям и делят на чипы нужных размеров.

Чем хороша СОВ-технология? Тем, что кристаллы монтируются на металлическую подложку, которая одновременно выполняет функции радиатора. Таким образом получают отличный теплоотвод непосредственно от полупроводникового кристалла. Дополнительно можно получить разную форму светодиода, разную гибкость и и.п.

Кратко об эффективности

Эффективностью осветительного прибора принято считать соотношение вырабатываемого светового потока (измеряется в люменах) к потребляемой электроэнергии (ватт). Качественная лампа с нитью накала имеет эффективность около 16 люменов на ватт, флуоресцентная (энергосберегающая) — в четыре раза больше (64 лм/Вт), для длинных дневных ламп этот показатель в районе 80 лм/Вт.

КПД сверхярких светодиодов, выпускающихся массово на текущий момент, примерно такой же, как у ламп дневного света

Обратите внимание, что мы говорим именно про массовую продукцию. Что касается теоретического предела для сверхярких светодиодных источников, то он определен порогом в 320 лм/Вт

Как обещают многие производители, в ближайшие несколько лет КПД можно будет повысить до уровня 213 лм/Вт.

Недостатки

Параметры работы изделий довольно хороши и выгодны. Однако нужно учитывать, что имеются еще и недостатки. Какие?

  • Из-за того, что со временем ухудшается проводимость света, падает яркость излучения.
  • Если совершается процесс изменения мощности сигнала, то чип может сгореть. Такие ситуации происходят не сильно часто, однако вероятность поломки имеется.
  • К чересчур высокой температуре диоды все же восприимчивы. К каким именно показателям тепла — необходимо узнавать конкретно по отношению к приобретенной модели.
  • Для того чтобы диод работал, необходимо устанавливать специальный радиатор.
  • Если изделие используется в открытом пространстве, придется обеспечивать дополнительную защиту от влаги, грязи, повреждений.

Сверхяркие светодиоды характеристики. Конструкция мощного светодиода и угол рассеивания света

Мощные сверхяркие светодиоды устроены почти так же, как и стандартные. Различие состоит лишь в расположении кристаллов. В стандартном диоде они установлены на специальном основании, в ультраярком установочная площадка оснащена теплоотводом. По этой причине прибор может генерировать световой поток 100 Лм.

Компоненты, которые входят в состав мощного полупроводникового осветительного прибора:

  1. Корпусным основанием служит металлокерамическая подложка, имеющая высокую теплопроводность. За счет этого достигается минимум теплового сопротивления и корпус кристалла электрически изолирован от теплоотвода.
  2. Кристаллы из карборунда.
  3. Подложка. Она изготовлена на основе карборунда и алюмонитрида. В результате в кристалле не возникают механические напряжения при смене температуры.
  4. Отражатель. Данную функцию выполняет металлический корпус.
  5. Линза плавающая. Материал, из которого она произведена, — кварцевое стекло. Линза не закреплена жестко в корпусе. Ее положение сохраняется за счет сцепления с желеобразным герметиком. Благодаря этому исключено появление механического напряжения и выполняется автофокусировка в широком температурном интервале.

Полупроводниковые осветительные приборы отличаются от стандартных углом рассеивания.

Последние излучают свет равномерно во все стороны пространства. Светодиод может иметь угол рассеивания 15-120? Для увеличения указанного параметра используют рассеивающую линзу. Собирательную применяют для сужения угла, например, для создания точечного освещения.

Яркость светового потока диода изменяется в пределах угла. Максимальная освещенность достигается в центре, минимальная — по краям угла рассеивания. Данная характеристика влияет на стоимость светодиода. Например, у прибора, имеющего угол 180 гр, цена выше, чем у светодиода с параметром 60 гр.

Преимущества

За небольшое количество времени сверхяркие и другие диоды стали довольно популярными и востребованными в различных сферах. Причина же скрывается именно в преимуществах, которые сейчас рассмотрим.

  • Изделия энергоэффективные. Среди всех имеющихся источников света данный вид считается максимально экономичным. Как правило, использование диодов позволяет снизить запросы на электричество до 80 %. Светодиод сверхяркий белый потребляет больше всего по сравнению с остальными.
  • Продукт способен долго работать, не требуя особенного обслуживания или профилактического осмотра.
  • Диод не сильно избирателен, что касается температурного режима. Поэтому использовать его можно в любых условиях.
  • Если необходим источник света, который защищен от попадания влаги и способен выдерживать удары, то среди сверхярких диодов есть такие модели.
  • При работе изделие не нагревается. Единственное, за чем необходимо следить – блок питания. Именно он принимает всю нагрузку на себя и нагревается.

Особенности монтажа

Основным условием установки и подключения светодиода является необходимость соблюдения полярности блока питания.

В мощных сверхярких светодиодах температура нагрева кристалла влияет на нормальную работу сверхяркого светодиода, поэтому при установке необходимо сделать радиатор, что можно сделать с помощью радиатора.

Применяемые теплопроводящие основания являются проводниками электричества, поэтому при установке светодиода необходимо обеспечить их электроизоляцию.

Кроме того, светоизлучающий диод хрупкий, и его нужно устанавливать осторожно, чтобы не деформировать его корпус

Фосфид галлия

Параллельно развивалась технология производства фосфида галлия. Каждая фирма отрасли билась над собственным неповторимым материалом. Фосфидом галлия занялись Лаборатории Белла. Вероятно, это не было продуманной стратегией, фирмы боялись взаимного поглощения. Хотя настораживает факт однотипности.

Светодиоды фосфида галлия позволяли получить жёлтое и красное свечение. Белл Лабс начала разработки заодно с прочими, в начале 60-х. Что наталкивает на мысль о спланированности акции. Первые публикации были независимыми и сделаны лишь двумя учёными (1964 год):

  • Гриммейс;
  • Шольц.

Переходы светодиодов из фосфида галлия, легированные оловом, названы их именами. Получены данные, что оптические свойства сильно улучшаются внедрением примеси азота. Отжигая структуру полупроводника после её выращивания, КПД сумели повысить до 2%. Одновременно производился поиск новых цветовых качеств. Так создали диоды на основе фосфида галлия, дающие зелёный оттенок, КПД составлял 0,6%.

Фосфорилированный арсенид галлия

КПД известных материалов оказывался слишком мал для создания сверхъярких светодиодов. Так Холоньяк и Бевака пришли в 1962 году к необходимости фосфорилирования арсенида галлия для улучшения характеристик. Особенностью новых приборов стала высокая когерентность излучения. Это означало, что аппаратуру связи ждут дальнейшие усовершенствования, однородность пучка играет большую роль.

Современные технологии

Прежде речь шла о разработках преимущественно инженеров фирмы IBM, если не считать секретных проектов НАСА. В 1962 году в борьбу включилась знаменитая General Electric. Выращивая кристаллы методом газофазной эпитаксии, инженеры компании добились заметных успехов. Быстро удалось повысить КПД устройств, но когерентность излучения сильно снизилась. Цена Дженерал Электрик вдвое превышала Texas Instruments, партия вышла мизерной.

В 1968 году Монсанто выкупили права и занялись массовым выпуском светодиодов на основе фосфорилированного арсенида галлия. Объем продаж ежегодно рос как минимум вчетверо, но в абсолютном отношении оставался микроскопическим. Появляются наконец первые светодиодные цифровые дисплеи (табло).

Принцип работы светодиода:

Отличительной особенностью светодиода от более привычных нам осветительных устройств (лампы накаливания, люминесцентные лампы) считается отсутствие в нем нити накаливания и хрупкой колбы, заполненной газом.

Свет в светодиоде образуется благодаря p-n-переходу, пропускающему электрический ток. Так, полупроводниковые материалы p-типа обладают возможностью накапливать заряды с положительными частицами, а полупроводниковые материалы n-типа – с отрицательными. Материалы n-типа представляют собой «накопительный склад» электронов, тогда как в материалах p-типа появляются свободные пространства (дырки), где электронов нет. В тот момент, когда в диод через контакты поступает электрический ток, электроны начинают движение, устремляясь к электронно-дырочному переходу, где инжектируются непосредственно в p-тип. Одновременно в n-типе, представляющем собой отрицательный контакт, также возникает подобное движение.

При протекании электрического тока через p-n-переход в прямом направлении носители заряда (электроны и дырки) рекомбинируют, т.е. происходит исчезновение пары свободных носителей противоположного заряда с выделением энергии в виде излучения фотонов (из-за перехода электронов с одного энергетического уровня на другой).

Однако не все полупроводниковые материалы эффективно испускают свет (фотоны) при рекомбинации. Лучшие излучатели относятся к прямозонным полупроводникам. Диоды, сделанные из непрямозонных полупроводников, свет практически не излучают.

Изменяя состав полупроводниковых материалов, можно создавать светодиоды, испускающие свет в видимой части спектра, а также в ультрафиолетовом и среднем инфракрасном диапазоне.

Ток светодиода. Как делают светодиоды

Светодиоды – это кристаллы, выращенные или наращенные из химических элементов на основе полупроводников. Они помещаются в специальный для каждого вида светодиодов корпус. Технологии изготовления светодиодов разнятся в зависимости от вида светодиода. Изготавливают светодиоды с добавлением различных химических элементов. Среди них полупроводники и не полупроводниковые металлы и их соединения. А также легирующие, то есть придающие составу определенные характеристики, примеси.

Изготовление светодиодов

Процесс изготовления светодиодов выглядит, примерно, следующим образом:

Пластины, служащие в качестве подложки будущих кристаллов светодиодов, помещают в специальную герметичную камеру. Такие пластины изготавливают из удобных для наращивания светодиодов материалов. Например, из искусственного сапфира, у которого подходящая для этого кристаллическая решетка. Прежде всего камеру заполняют смесью газообразных химических веществ на основе полупроводников и легирующих добавок. Затем внутренность такой камеры начинают нагревать. В процессе этого нагрева химические элементы, находящиеся до этого в газообразном состоянии, осаждаются на пластинах.

Процесс длится несколько часов. В итоге на подложке наращивается несколько десятков слоев общей толщиной лишь несколько микрон. Отличие в толщине пластины до и после наращивания не различимо на глаз.

Затем с помощью трафарета на пластину напыляются золотые контакты. После чего ее разрезают на мельчайшие части. Каждая такая часть – это отдельный кристалл светодиода со своими контактами. Размеры ее очень малы. По крайней мере, разглядеть ее в деталях можно лишь под микроскопом.

На следующем этапе готовые кристаллы вставляют в корпус. После того, по необходимости покрывают слоем люминофора. Тип корпуса и количество кристаллов зависят от того, где и как данный светодиод будет использоваться.

Все светодиоды отличаются друг от друга как отпечатки пальцев. То есть нет двух идентичных по своим характеристикам светодиодов. Потому на следующем этапе и происходит сортировка светодиодов по двум-трем сотням параметров. Чтобы отобрать наиболее близкие друг другу по мощности, цветовой температуре и другим характеристикам светодиоды.

В конце концов светодиоды проверяют на работоспособность на испытательных стендах. И лишь затем из них изготавливают светодиодные лампы, ленты или используют в других сферах применения.

Замена светодиодов в фонарике

Когда удалось разобраться с выбором светодиода, можно приступать к процессу его замены. Фонарики в большинстве случаев отличаются только количеством диодов и разновидностью корпуса, поэтому замена производится по одинаковому принципу. Для работы следует подготовить следующее:

  • пинцет;
  • мультиметр;
  • паяльник;
  • отвертка;
  • флюс и припой.

Нужно учесть, что в процессе могут понадобиться дополнительные материалы и инструменты. Для начала необходимо разобрать фонарь. На первом этапе извлекаются источники питания (батарейки или аккумуляторы). Если это карманный или поисковый фонарь, скорее всего, аккумуляторный отсек находится сзади за крышечкой.

Далее можно приступать к снятию защитного стекла. Для этого нужно открутить крышку передней части. Стекло иногда снимается отдельно или прикрепляется к самой крышке. Затем удаляется отражатель. Его необходимо просто извлечь или открутить.

Рис.6 – фонарь в разобранном виде.

Следующий этап – снятие диодов. Иногда они совмещены с отражателем. В таком случае отсоединить их достаточно просто, так как плата подсоединяется маленькими винтами к рефлектору. Если это более дорогой фонарик, его придется разбирать с помощью шестигранного ключа. Контакты отпаиваются с помощью паяльника, а светодиод аккуратно снимается пинцетом.

Советуем посмотреть видео:  Замена светодиодов в фонаре.

Перед покупкой светодиода для замены стоит учесть, что подложка должна соответствовать конфигурации и габаритам извлекаемого элемента. В противном случае мастеру придется делать прорези для проводов. Не стоит забывать и о предназначении фонарика. Так, для рассеянного света или повышения характеристик дальнобойности подходят разные модели диодов.

Основные технические характеристики

Диодные лампы характеризуются следующими основными параметрами:

  • яркость (интенсивность светового потока);
  • напряжение (тип используемого напряжения);
  • сила тока;
  • длина волны и цветовая характеристика.


Сравнение конструктивных особенностей обычных и мощных диодов

Яркость

Яркость воспринимается зрительными ощущениями, поскольку освещённость предмета на сетчатке глаза пропорциональна его яркости. Складывается она из нескольких параметров. называется Световой поток это количество световой энергии. Единица измерения люмен.

Единицей силы света является один люмен на стерадиан, также измеряемый в канделах: 1 cd. Измеряется яркость в милликанделах. Различают яркие (20 – 50 мкд.) и сверх яркие (20000 мкд. и выше) светодиоды белого свечения. Светодиодная яркость пропорциональна величине протекающего через него тока, т. е. чем выше напряжение, тем больше яркость.

Рекомендуем Вам также более подробно прочитать про возможности и область применения диммеров.

Напряжение

Напряжение, необходимое для работы светодиода, это не напряжение питания, а величина падения напряжения на светодиоде. Колебания напряжения питания вызывает перегорание светодиода. Напряжение напрямую зависит от цвета.

Сравнительная характеристика светодиодов разного цвета
ЦветДлина волны, нмНапряжение, В
Инфракрасныйот 760до 1,9
Красный610-760от 1,6 до 2,03
Оранжевый590-610от 2,03 до 2,1
Желтый570-590от 2,1 до 2,2
Зеленый500-570от 2,2 до 3,5
Синий450-500от 2,5 до 3,7
Фиолетовый400-450от 2,8 до 4,0
Ультрафиолетовыйдо 400от 3,1 до 4,4
Белыйширокий спектрот 3,0 до 3,7

Сила тока

Работает светодиод на постоянном или пульсирующем токе. Поднимая или снижая интенсивность можно варьировать яркость свечения. Рабочий ток индикаторных светодиодов 20 – 40 мА. Сила тока осветительных элементов составляет от 20 мА. СОВ (на 4 чипа), например, рассчитаны на 80 мА. Одноваттные светодиоды потребляют приблизительно 300-400 мА.

Длина волны и цветовая характеристика

Излучаемый диодом цвет зависит от длины волны светового излучения. Измеряется она нанометрами (0.000000001 метра). Монохроматическое (одночастотное) излучение связано с длиной волны, перемещающейся внутри. Границы длины волны соотносятся с основными цветами определенным образом.

Цвет излучения светодиода меняется при внесении в полупроводниковый материал активных веществ. Для получения светодиодов красного цвета в качестве полупроводников используется алюминий индий – галлий (AllnGaP), для цветов сине – голубого и зеленого спектра – индий – нитрид галлия (InGaN).Чтобы получить, например, белый свет, кристалл синего светодиода покрывают тонким слоем люминофора, который излучает жёлтый и красный свет под действием синего спектра.

В результате смешивания цветов получается белый свет. Белые светодиоды определяются цветовой температурой, измеряемой в К.

Рекомендуем Вам также ознакомиться с тем, как работает датчик движения.


Лампы с диодами могут быть разных цветов

Светодиодная плата

Плата предназначена для крепления светодиодов в любом необходимом количестве и положении. Форма платы бывает:

  • прямоугольная;
  • линейка;
  • круглая;
  • квадратная;
  • звездчатая
  • произвольная.

Виды плат:

  • металлические (односторонние, двухсторонние и многослойные);
  • изолированные металлические подложки (односторонние, двухсторонние и многослойные, жестко – гибкие).

Дополнительную информацию об история возникновения и принципах функционирования светодиодных элементов смотрите на видео:

Светодиоды это один из новейших источников освещения, имеет широкий спектр применения и большие перспективы. Благодаря соотношению всех параметров светодиодный тип освещения может стать ведущим среди множества осветительных приборов и разнообразных источников света.
