Штроборез насадка на болгарку своими руками

Как сделать штроборез из болгарки своими руками

Прежде чем приступать к работе, необходимо найти ответы на такие вопросы:

Как отвести пыль? Несмотря на кажущуюся простоту вопроса, ответ на него существенно облегчит дальнейшую деятельность и позволит избежать сложностей в работе.
Как разметить два диска на валу, рассчитанном только на один круг. Конструкция обязательно должна получиться надёжной и стойкой. При этом приходится учитывать множество моментов. Так, круги следует размещать точно параллельно по отношению друг к другу, они должны выдерживать огромные нагрузки и быть в силах работать в сложных условиях. Для болгарки, например, — это резание армированного бетона — далеко не все модели смогут потянуть эту задачу должным образом.

Слова о надёжности — это не пустой звук.

Изготовление защитного кожуха

Защитный кожух вблизи

Конструктивно он является приплюснутым цилиндром, обрезанным сбоку. Дополняет его патрубок, рассчитанный на присоединение к нему шланга пылесоса. Последняя машина может быть строительной или вполне обычной бытовой. Во втором случае следует убедиться, что фильтр сможет потянуть будущие нагрузки.

Размеры цилиндра должны быть достаточны для помещения в нём дисков, размещаемых на требуемом и достаточном расстоянии.

Пластины приставляются, чтобы обеспечить защиту. Полоска стали сгибается, прикладывается и приваривается с прицелом на обеспечение целостной конструкции. Зависимо от принципа создания заводской защиты болгарки, в пластинах делаются отверстия для крепёжных болтов. На худой случай, их можно приварить.

Регулировка глубины пропила

Для решения этой задачи используется кожух. Дополнительно он ещё и позволяет направлять уже готовый штроборез. Для этого к конструкции добавляются колёсики. С регулировкой глубины самодельного штробореза дела обстоят сложнее:

приходится работать с подвижной частью механизма;
на кону стоят вопросы безопасности и сохранения здоровья.

Механизм регулировки глубины пропила делается в форме, похожей на букву «Т» или «Г», с помощью 2-х уголков. Крепятся они к верхней части сделанного защитного кожуха таким образом, чтобы была возможность свободно опускать/поднимать расположенные внизу компоненты техники. Именно за счёт этого и будет осуществляться регулирование дисков и того, насколько они будут выходить за линию кожуха. Для фиксации используется упор или же болтовое соединение.

Ещё на основании направляющей полезно приварить боковины — в таком случае, независимо от глубины реза, пыль не будет вылетать из-под кожуха. Хотя верхняя часть используется по минимуму, она необходима для получения устойчивости. Ведь именно к ней будут крепиться колёсики, способствующие плавному перемещению инструмента.

Установка на вал двух дисков

Два диска успешно установлено

Заводская деталь крайне редко изготавливается достаточно длинной, чтобы на ней получилось закрепить 2 круга. Выхода из этого положения два:

использование нового вала;
применение зажимной гайки (которая закрывала бы первый круг и могла удержать второй).

Второе решение является более привлекательным вследствие таких причин:

не нужно разбирать шлифмашинку;
гайка более простое изделие, нежели вал;
при выходе болгарки из строя покупается другая, на которую гайка попросту переставляется;

Порядок действий для этого решения-чертежа следующий:

Устанавливается первый диск на вал болгарки.
Сверху ложится втулка.
Далее следует второй диск.
Гайка пускается сквозь круг № 2 и втулку. Затем она затягивается с тем, чтобы прижать первый диск. Одновременно при этом должны сжаться второй круг и втулка.

В целом, сейчас устройство завершено. Именно так решается вопрос, как из болгарки сделать штроборез.

Использование штробореза

Перед тем как начать обработку стен, следует выяснить, из какого материала они изготовлены, и выбрать инструмент для штробления стен под проводку.

Наличие профессиональных принадлежностей значительно облегчит работу. Это могут быть:

штроборез;
молоток и зубило;
перфоратор;
болгарка.

Штроборез является самым эффективным инструментом. Его устройство предназначено именно для изготовления борозд в стенах. Это болгарка, снабжённая двумя дисками, которые расположены параллельно. Выполнение штробы нужного размера осуществляется засчет регулирования зазора между ними. Фиксатором выставляется одинаковая глубина канала по всей длине. При использовании других инструментов получаются перепады.

Недостатком является то, что в момент его применения образуется много пыли. В основном все штроборезы оснащены зажимами, при помощи которых к аппарату крепится труба пылесоса. Это необходимо для удобства удаления ненужного материала. Борозда под электропроводку изготавливается намного быстрее, так как режется за один проход.

Устройство и принцип действия бороздодела

Он не беспочвенно напоминает болгарку. Некоторые коммерческие образцы даже можно использовать, после перенастройки, как угловую шлифмашинку. Но отличий между ними достаточно много. Самый явный пример — мощность двигателя. Эта характеристика у штробореза приблизительно в 2 раза выше, чем у аналогичной болгарки.

Принцип его работы следующий: в кирпиче, газобетоне, гипсокартоне, пеноблоке, досках, ракушечнике и других используемых в строительстве расходниках делается надрез двумя бороздами путём заглубления работающих дисков в материал.

Круги при этом накрыты кожухом, в котором размещается лабиринтовая система уловления пыли. Из защиты идёт патрубок, предназначенный для подсоединения промышленного пылесоса. В результате, бороздодел не только режет материала, но и обеспечивает чистоту в процессе работы.

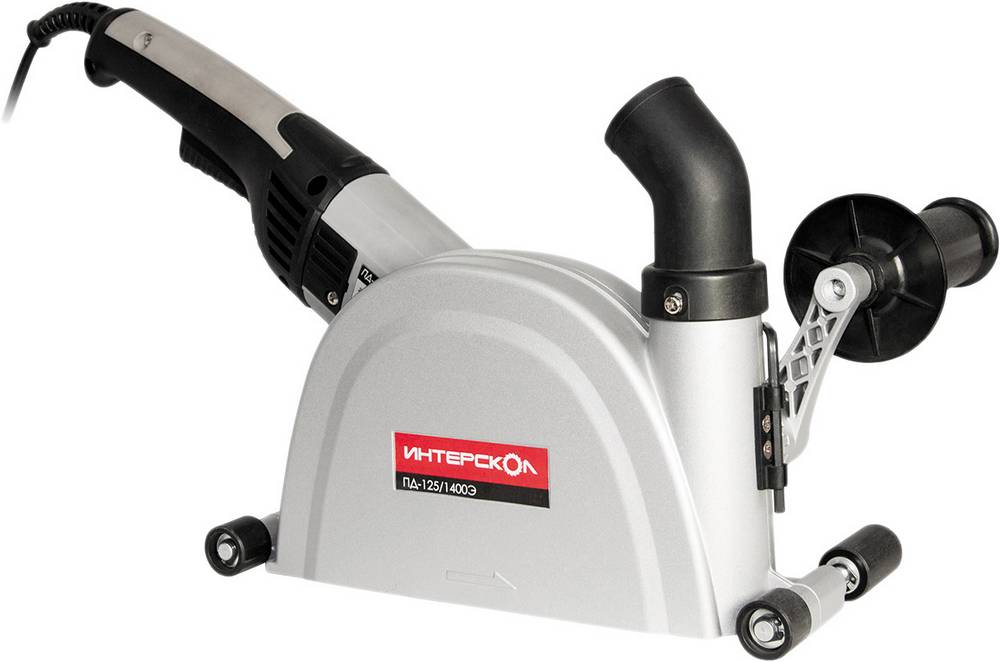

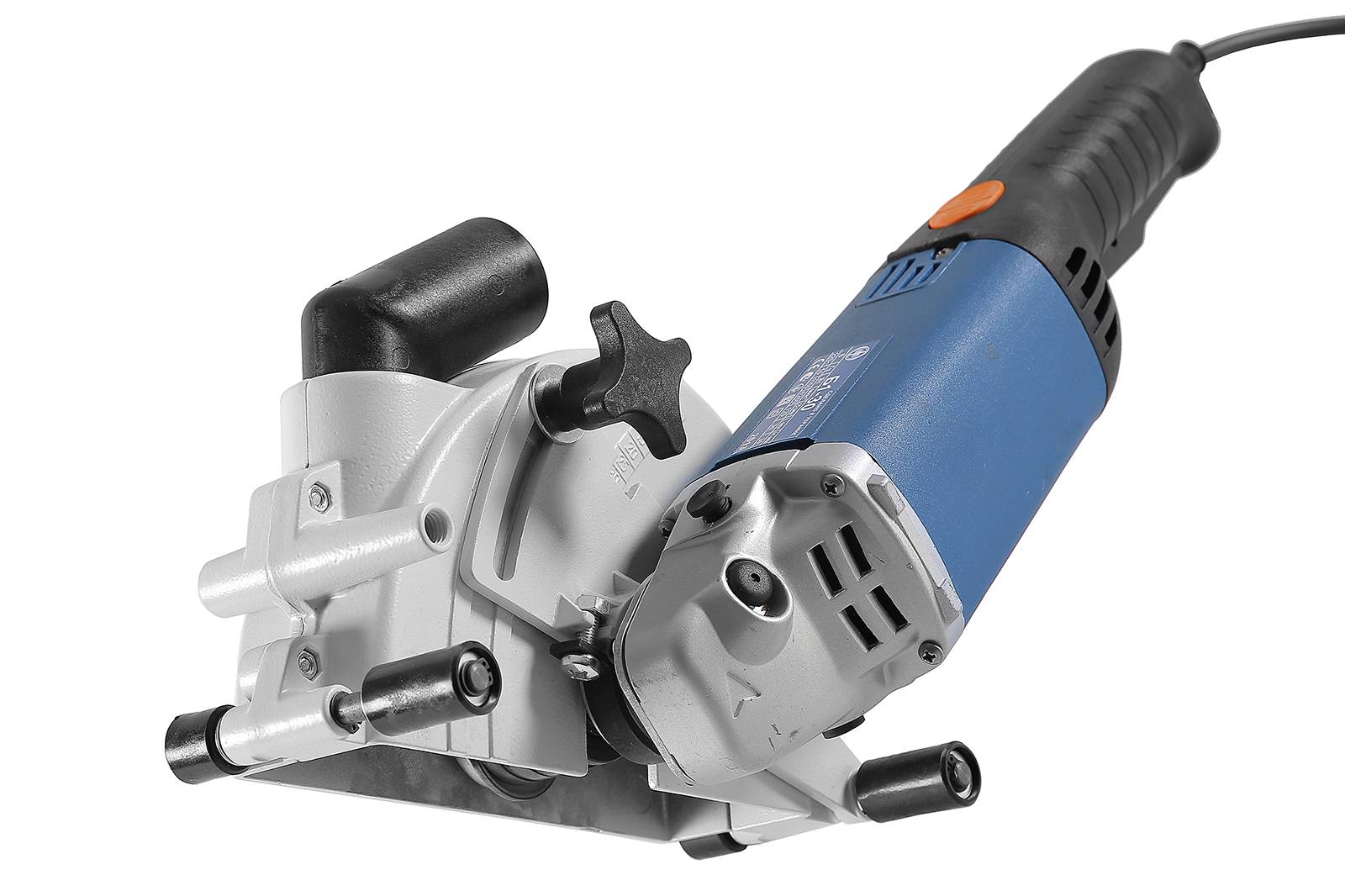

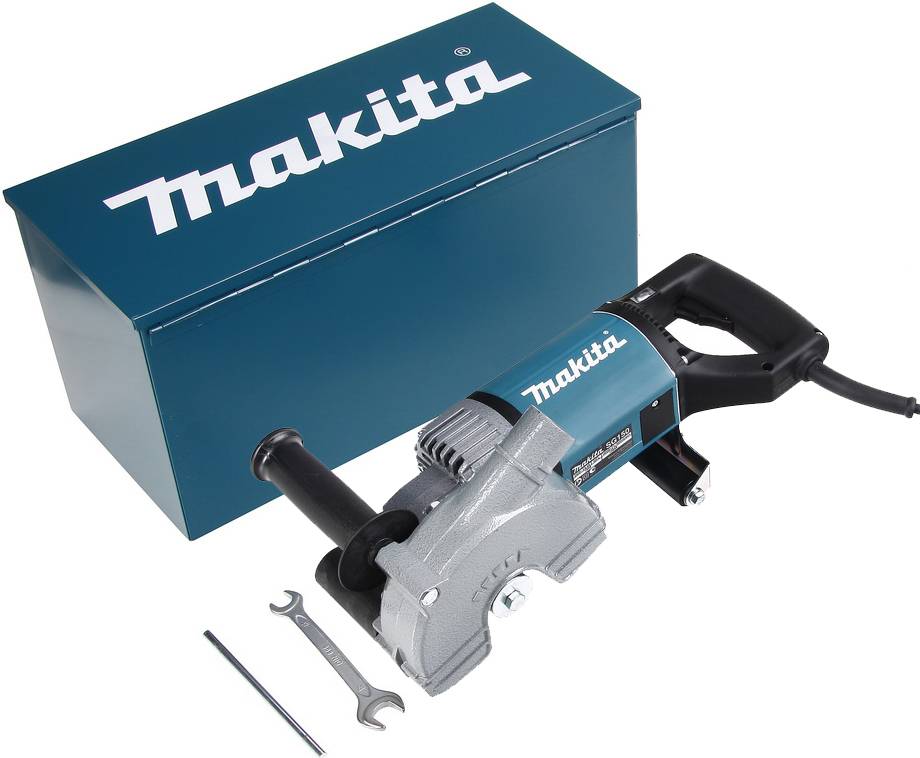

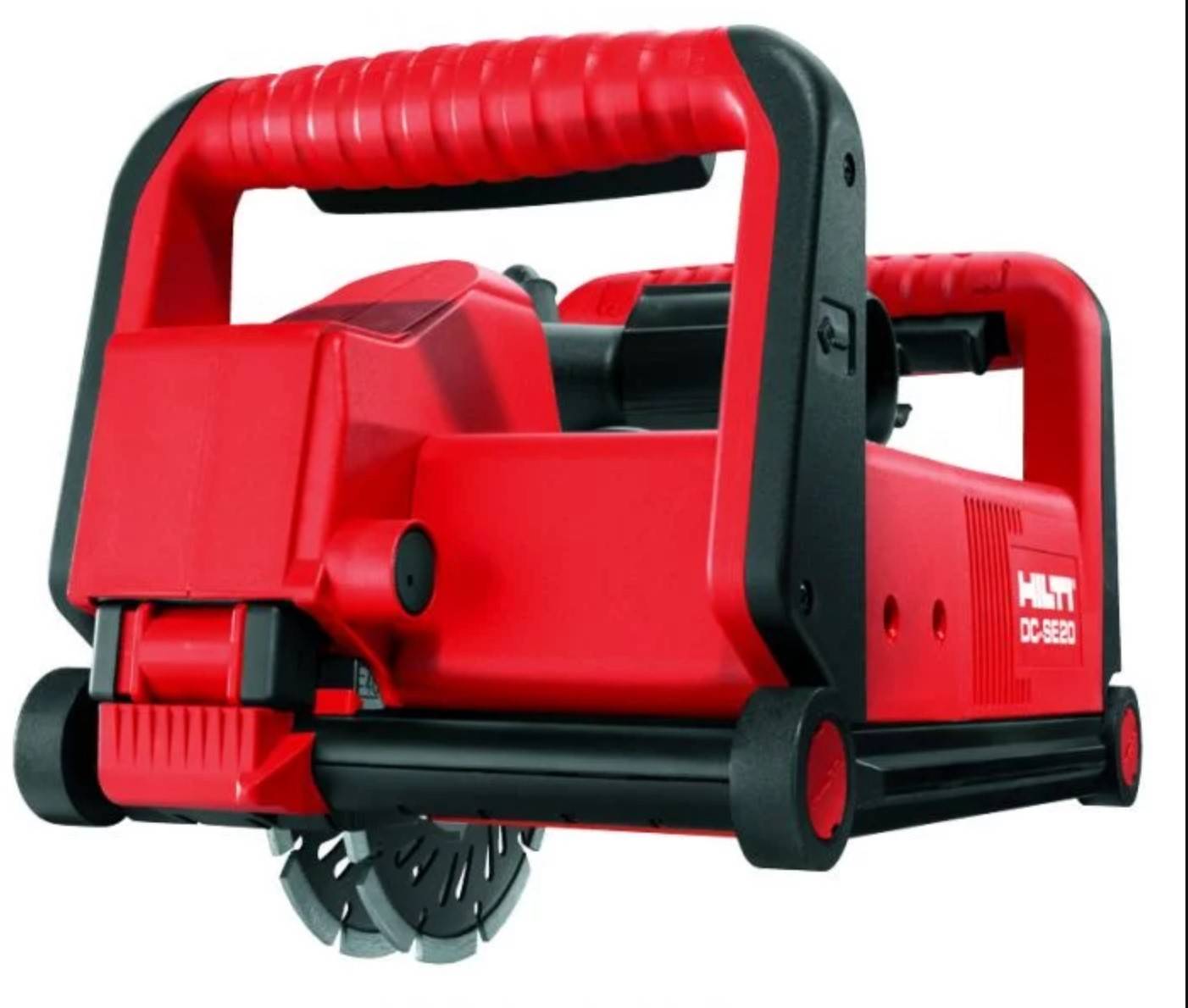

ЭЛЕКТРИЧЕСКИЙ ШТРОБОРЕЗ

Промышленный вариант электрического штробореза по устройству и внешнему виду в значительной степени напоминает ручную циркулярную пилу.

Двигатель у штробореза высокооборотный, кроме того, приходится резать не древесину, а бетонную или кирпичную массу, дробящуюся на пыль и множество мелкой и острой крошки. Поэтому в электрическом инструменте используется несколько видов насадок и приспособлений, обеспечивающих безопасную работу:

Два накидных чехла, закрывающих оператора от пыли и вылетающих камушков, один из кожухов оборудован патрубком;
Система защиты рук в случае выкрашивания или разрушения режущих дисков штробореза;
Специальная направляющая насадка из четырех роликов с нескользящим покрытием, благодаря этому штроборез не съедет с вертикальной поверхности стены, и по-прежнему будет выдерживать первоначальное направление штробления;
Система безопасного отключения двигателя, если выронить штроборез из рук, реле автоматически отключит двигатель.

Все перечисленные защитные и рабочие приспособления присутствуют и у специальных насадок промышленного изготовления. Кроме того, приспособление, даже в комплекте с болгаркой, легче и удобнее в обращении, и самое главное, покупка насадки на болгарку обойдется значительно дешевле полноценного инструмента.

Если использовать вместо штробореза болгарку

болгарка с самодельным пылеотводом, годится для небольших работ Из конструкции понятно, что в крайнем случае машина для изготовления штроб может быть заменена обыкновенной болгаркой – надеть на нее диск по бетону и за два захода сделать нужные пропилы. Так действительно поступают, если нужна одна маленькая штроба, но практика и множественные отзывы показывают, что пыль после такого штробления будет усаживаться достаточно долго, что может застопорить всю работу.

При необходимости проштробить несколько канавок, потеря времени будет существенной, а если такие работы выполняются с некоторой периодичностью, то метод становиться неэффективным. Другими недостатками такого способа являются невозможность выдержать одинаковые размеры краев штробы и их глубины. Это нельзя назвать существенным недостатком, но иногда чревато отвалившимся куском стены при выдалбливании сердцевины штробы.

Если позволяет длина крепежного вала, то на болгарку можно надеть сразу два диска по бетону и тогда штроба будет прорезаться за один заход. Даже если не касаться вопроса о технике безопасности, то меньше пыли не станет и оседать она будет с той же скоростью. Как итог – выигрыш по времени получится несущественный, а травмоопасность возрастает на порядок.

Самодельный штроборез для газобетона

Обладая некоторыми навыками слесарных работ, можно без особого труда и при небольших капиталовложениях изготовить штроборез для газобетона своими руками.

Ручной штроборез

Простейшее приспособление можно изготовить из куска обычной металлической крепежной перфорированной ленты. Ножовкой по металлу отрезаем полоску длиной 40÷45 см, сгибаем его пополам, в месте сгиба формируем скребок (конфигурацию и размеры выбираем в зависимости от желаемой ширины штробы), два свободных конца соединяем вместе и обматываем несколькими слоями изоленты (то есть получается что-то наподобие ручки), излишки отпиливаем. Получаем дешевый, но вполне практичный штроборез для газоблока. Проведя с нажимом нашим приспособлением по газобетону несколько раз (как правило, не более 4÷5), получаем аккуратную борозду. При желании можно изготовить ручку, например, из деревянного бруска.

Немного посложнее, но более надежный штроборез по газобетону своими руками можно изготовить из куска водопроводной трубы. Порядок изготовления:

Отрезаем болгаркой от трубы (диаметр выбираем в зависимости от ширины необходимой борозды) под углом 45˚ кусок длиной 100÷120 мм.
Привариваем его к прутку арматуры (диаметром 12÷14 мм) под прямым углом. Если в качестве ручки используем остаток водопроводной трубы, то привариваем к нему режущую часть под углом 30÷40˚.
Загибаем арматуру в районе места сварки под удобным для штробления углом.

Еще один вариант изготовления ручного штробореза для газобетона своими руками:

В качестве режущего элемента используем пилу от коронки по дереву. Выгибаем ее с помощью плоскогубцев в форме треугольника с закругленными углами.
Для ручки подойдет кусок водопроводной трубы. С одного торца при помощи ножовки по металлу делаем пропил глубиной равной ширине режущего полотна.
Вставляем режущую заготовку в пропил, сверлим в трубе и заготовке отверстие и вкручиваем в него саморез.

На заметку! Так как сделать штроборез для обустройства канавок в газобетоне довольно просто, то конструкцию режущего элемента и длину ручки каждый может выбрать самостоятельно.

Простой электрический штроборез для газобетона

Легкость, с которой можно штробить газобетон под проводку, позволяет сделать штроборез из обычной электрической дрели. Для этого понадобится цилиндрическая фреза (средняя стоимость 450÷550 рублей), которую устанавливаем в патрон дрели. Такое несложное устройство позволяет делать канавки в газобетонных стенах быстро и качественно. Так как в процессе работы образуется большое количество пыли, лучше производить штробление вдвоем (второй человек работает с пылесосом), а также использовать очки и респиратор. При желании можно изготовить деревянные салазки, в которые крепим дрель. Это приспособление позволит делать штробу одинаковой глубины по всей ее длине. Хотя потренировавшись на блоке, который наверняка (хотя бы один) остался после окончания строительства, можно сделать аккуратные штробы без усложнения конструкции, используя только дрель и фрезу.

ШТРОБОРЕЗ ИЗ БОЛГАРКИ СВОИМИ РУКАМИ

Нет смысла покупать штроборез стоимостью от 500 долл. для того, чтобы проштробить несколько каналов для укладки труб в бетонной стене. Проще изготовить насадку для домашней болгарки, тем более что конструктивно приспособление состоит всего из трех элементов:

Защитный кожух с патрубком для подключения пылесоса;
Система направляющих роликов;
Крепление с промежуточной вставкой, позволяющей закрепить на валу болгарки одновременно два отрезных круга.

Понятно, что механизм болгарки, и в первую очередь редуктор, должен быть абсолютно исправным. Даже один диск с алмазной кромкой на высоких оборотах создает на корпусе болгарки ощутимые вибрационные нагрузки. Два режущих круга в случае наличия биения в зацеплении могут сжечь червяк и колесо болгарки за несколько часов работы штробореза с насадкой.

Оптимальная мощность двигателя 1,9-2 кВт. Все промышленные образцы штроборезов оборудованы автоматом плавного запуска двигателя, в обычной болгарке его может и не быть, поэтому лучше всего планировать насадку под диски 125 мм.

ИНСТРУМЕНТЫ И МАТЕРИАЛЫ

Для изготовления насадки для болгарки потребуется:

Черная листовая сталь толщиной 2,5-3 мм. Алюминий и пластик, тем более дерево, не выдерживают раскаленных искр, а куски оплетки и камня отрезного диска по бетону нередко пробивают кожух из мягких материалов;
Арматура или стальной прут толщиной 6-8 мм;
Пара подшипников с внутренним диаметром втулки, равным поперечному размеру стального прута;
Стальная втулка — заготовка под изготовление переходного вала и крепежной гайки.

Лучше всего для изготовления использовать черный металл, основу корпуса можно сварить электросваркой, а боковую панель выполнить съемной на барашковых зажимах или на защелках-клиньях.

Не обязательно покупать товарное листовое железо для изготовления насадки – штробореза на болгарку, может сгодиться любая кастрюля небольшого размера, обрезок трубы или старый бачок из-под масла. Помимо прочего, потребуется подобрать небольшой патрубок диаметром, равным сечению насадки шланга домашнего пылесоса.

ЧЕРТЕЖИ И СХЕМЫ

Наиболее простой вариант самодельной насадки на болгарку представлен на фото и схеме. Конструкция представляет собой разъемный чехол из металла, закрепляемый на болгарке вместо штатного стального половинчатого кожуха.

Размеры защитного кожуха насадки выбираются исходя из мощности и габаритов самой болгарки, а также диаметра отрезных кругов.

Чем больше диск, тем дороже обойдется эксплуатация болгарки. Для дома достаточно диска 125-150 мм, круги в 180-190 мм потребуют использовать с двигателем под 2 кВт. Более того, для корпуса насадки на болгарку придется использовать металл толщиной 3-3,5 мм, что заметно утяжеляет инструмент.

ИЗГОТОВЛЕНИЕ ЗАЩИТНОГО КОЖУХА

Наилучшей заготовкой для изготовления корпуса кожуха будет старая металлическая эмалированная кастрюля. Черный металл заготовки позволяет легко сваривать, сверлить, клепать, резать без ограничений, а эмалевое покрытие послужит дополнительной защитой от разлетающихся бетонных крошек и абразива.

В первую очередь размечаем положение отверстия под выходной вал, фланец и крепежную гайку болгарки.

Отверстие вырезаем кольцевым сверлом.

Используя запчасти от старого кожуха болгарки, приклепываем к стенке насадки дополнительное усиление из полоски стали, к которой привариваем крепежный хомут.

В торце заготовки вырезаем отверстие под отводной патрубок подключения пылесоса, а в верхней части насадки — штробореза ввариваем шпильку М10 для установки новой рукоятки.

Вторую щеку кожуха вырезаем из круглой заготовки, диаметром на 15-20 мм больше размера уже готовой части насадки. По периметру нарезаем лепестки, отгибаем их под углом 90о. Готовую «щеку» вставляем в главную часть корпуса.

Особенности выбора инструмента

Когда назрела необходимость в покупке такого инструмента, лучше следовать нехитрым инструкциям:

Выбрать необходимую мощность инструмента

Здесь важно руководствоваться предстоящим объемом работ. Маломощные штроборезы (до 1,3 кВт) подойдут для решения небольших бытовых задач

Инструменты средней мощности (1,3 кВт — 2 кВт) справятся со всеми бытовыми задачами, греются они намного меньше маломощных аналогов, да и ресурс работы значительно выше. Мощные модели свыше 2 кВт имеет смысл покупать только для регулярных и очень больших, объемных работ. Кроме того, чем мощнее инструмент, тем он тяжелее. Следует учитывать и эту особенность.
Определиться с такими характеристиками как необходимая максимальная глубина и ширина штробления, возможность реза штробы под углом, диапазон регулирования оборотов электродвигателя.
Наличие дополнительных опций: муфта скольжения, защита от перегрева и перегрузок, система контроля износа щеток, возможность использования в «режиме болгарки», наличие системы виброзащиты.

Применение других инструментов

При использовании молотка и зубила канавка выйдет неровной. Такой способ не требует финансовых затрат (не нужно приобретать электроинструменты). В этом случае канал придётся делать частями: наметить зубилом края борозды с углублением на 1−1,5 см и долбить по линии длины, отмеченной на схеме. После снятия слоя следует продолжать углубление штробы, пока не получится нужный размер.

Перфоратором такую же работу можно сделать за более короткий промежуток времени, но штробление тоже будет не совсем ровным. В этом случае нужно использовать бур и лопатку. По борозде сделать отверстия глубиной не более 25 мм на расстоянии 10−15 мм одна от другой. Лопаткой удалить ненужный материал.

При работе болгаркой стенки канала получаются ровные, но в помещении образуется очень много пыли. Лучшим вариантом будет применение алмазного диска, так как им удобно пользоваться при обработке кирпичной или бетонной стены.

По намеченным краям борозды производят параллельные надрезы по всей её длине. Ненужный материал, находящийся в канале, удаляют зубилом и молотком или с помощью перфоратора, оснащённого лопаткой.

Самостоятельное изготовление

Оборудование, сделанное своими руками, должно быть надёжным, универсальным и иметь низкую стоимость. Высокая точность изготовления не требуется, но мастер должен уметь обрабатывать металл и собирать механизмы.

Вариант с электродвигателем

Основа электроштробореза — электродвигатель, который определит характеристики инструмента. В качестве основы для самодельного аппарата служит болгарка.

Порядок сборки:

Самодельный электроштроборез для газоблоков можно переделать обратно в болгарку. Хозяин сэкономит на таком устройстве значительную сумму, поскольку фактически получит два инструмента в одном.

Кавабанга! Как выбрать анкер для бетона: практические советы

Проблемы высокой генерации пыли решают изготовлением кожуха, к которому присоединяют трубку от пылесоса. Так практически весь мусор будет отведён из рабочей области и не причинит неудобств.

Кожух делают из пластиковой бутылки или контейнера. Главное условие при создании — он должен иметь форму полукруга и плотно прилегать к плоскости обрабатываемого материала. Патрубок размещают в верхней части кожуха, чтобы пыль всасывалась эффективнее.

Подготовительные мероприятия

Поскольку штроборезы заводского изготовления имеют цену от 5,5 тыс. руб. (бюджетные модели, оборудование профессионального уровня обойдется в 50-60 тыс. руб.), то для домашнего ремонта применяют самодельные насадки на шлифовальную машинку.

Болгарка должна иметь мотор мощностью не менее 1500 Вт, поскольку установка двойного диска увеличивает нагрузку на привод.

Необходимые инструменты и материалы

Для изготовления приспособления потребуются:

Обрезки или кусок листа углеродистой стали толщиной от 1,5 до 3 мм, необходимый для щитка. Применять конструкции из пластика или фанеры не следует из-за низкой механической прочности и недостаточной устойчивости к воздействию потока нагретой пыли.
Стальная трубка, пригодная для подсоединения рукава пылесоса (напрямую или через переходник).
Инструмент для резки заготовок, сверления отверстий и зачистки сварных швов.
Сварочный инвертор и защитная маска.
Измерительный и чертежный инструменты.

Чертежи и схемы насадок для штрабления

На угловой шлифовальной машинке имеется штатный защитный экран, который используется как шаблон для разметки заготовок. Мастер может разработать эскизные чертежи насадки, ориентируясь на мощность электродвигателя, габариты болгарки и диаметр режущего инструмента.

При изготовлении приспособления следует учитывать увеличение массы штробореза. Тяжелое оборудование сложно удерживать в горизонтальном положении при резке протяженных борозд.

Ручной штроборез

При нецелесообразном использовании электрического штробореза, можно использовать ручной аналог. Данный тип прибора — подходящий вариант для небольших частных построек, так как его стоимость значительно ниже.

Бесспорным плюсом является тот факт, что ручной вид прибора почти бесшумен. Он не такой пыльный, как электрический. Данное изделие состоит из металлической трубы, а сбоку закреплены ручки. На одной стороне трубы имеется режущая деталь, врезающаяся внутрь газобетона механическим путем.

В сфере строительства имеется две разновидности ручных штроборезов:

приборы, которые применяются на горизонтальных поверхностях;
для обработки вертикальных поверхностей.

Оба варианта используются с одной целью. Их различия только в форме и месте расположения элементов на основании, из которых состоит инструмент.

Ручной штроборез для горизонтальных поверхностей обустроен изогнутой ручкой. В то время, как у инструмента для вертикальной обработки эта ручка имеет ровную форму. Подобного рода формы ручек созданы специально. Для того, чтобы была возможность, как можно лучше обрабатывать поверхность без особых усилий.
