Штробление стен под проводку: инструменты, правила и порядок выполнения работ

6 Какие конструкции запрещено штробить?

Главный вопрос, который возникает у неопытного строителя – «Можно ли штробить несущую стену?». Если речь идёт о наружных несущих стен и перегородках, штробление проводить разрешается, так как они имеют большую толщину и прочность, которая позволяет без последствий выдерживать нагрузки перфорирующего оборудования. Чего нельзя сказать про внутренние несущие стены каркасно-панельного типа. Для проведения таких работ необходимо получить разрешение у муниципального комитета по строительству.

Штробу в полу перекрытия панельного дома также делать запрещается. При необходимости прокладки проводов сделайте бетонную стяжку и предусмотрите в ней место для кабеля. Штробить потолок можно только по кратчайшему пути к светильнику. Делаются ли штробы в железобетонных перегородках? Нет. Это приводит к появлению в конструкции трещин и неблагоприятным последствиям. В крайнем случае, если необходимо сделать штробу, проделывается неглубокая канавка, чтобы не повредить армирующий каркас.

Монтируя электропроводку в бане или деревянном доме, обойдитесь без штробления. Стены таких зданий изготавливаются из дерева или бруса, материал придётся не штробить, а пилить. Это сложный процесс, который занимает много времени и сил. Поэтому применяется монтаж открытой электропроводки. Это же правило касается и деревянных напольных покрытий. Провода укладываются за доски, ДСП-панели, плинтусы, утеплитель.

Стены из гипсокартона – тонкий и хрупкий материал, поэтому проводить в них горизонтальные или вертикальные штробы для прокладки кабеля не получится. Как и в случае с деревом, провода укладываются в гофре или между профилями. А вот сделать в гипсокартоне отверстие под розетку или выключатель допускается. Для этого используйте коронку

Последние материалы, на которые бы хотелось обратить внимание – газобетон и пенобетон. В них штробу делают при помощи ручного штробореза, который стоит около 1000 рублей

В любом случае в каждом регионе правила штробления стен могут отличаться, поэтому предварительно рекомендуем с ними ознакомиться.

Очень часто при ремонте помещений требуется замена старых проводов на новые. Ведь новая современная проводка выдерживает все требования N-ного количества бытовой техники в доме, при этом отлично соблюдая пожаробезопасность. Зачастую владельцы также хотят установить дополнительные розетки. Это значительно удобнее, чем повсюду носить за собой несколько лишних метров удлинителей.

Новую проводку лучше всего прятать в стенах – и безопасно, и глазу приятно. Для этого необходимо произвести штробление – вырезание в потолке или стенах углубленных каналов стандартных размеров, в которых затем помещается кабель. По окончанию работ углубления заделываются раствором или шпатлевкой. Такая технология применяется не только при капитальном домашнем ремонте, но и при косметическом, и даже при строительстве новых домов с монтажом трубопровода.

Так с чего же, все-таки, начать? Как штробить стены под проводку?

Конкретные особенности штробления

Иногда приходится сталкиваться с нестандартными ситуациями, в которых нужны общие знания и еще чуть-чуть советов. Среди наиболее распространённые были выбраны ниже представленные.

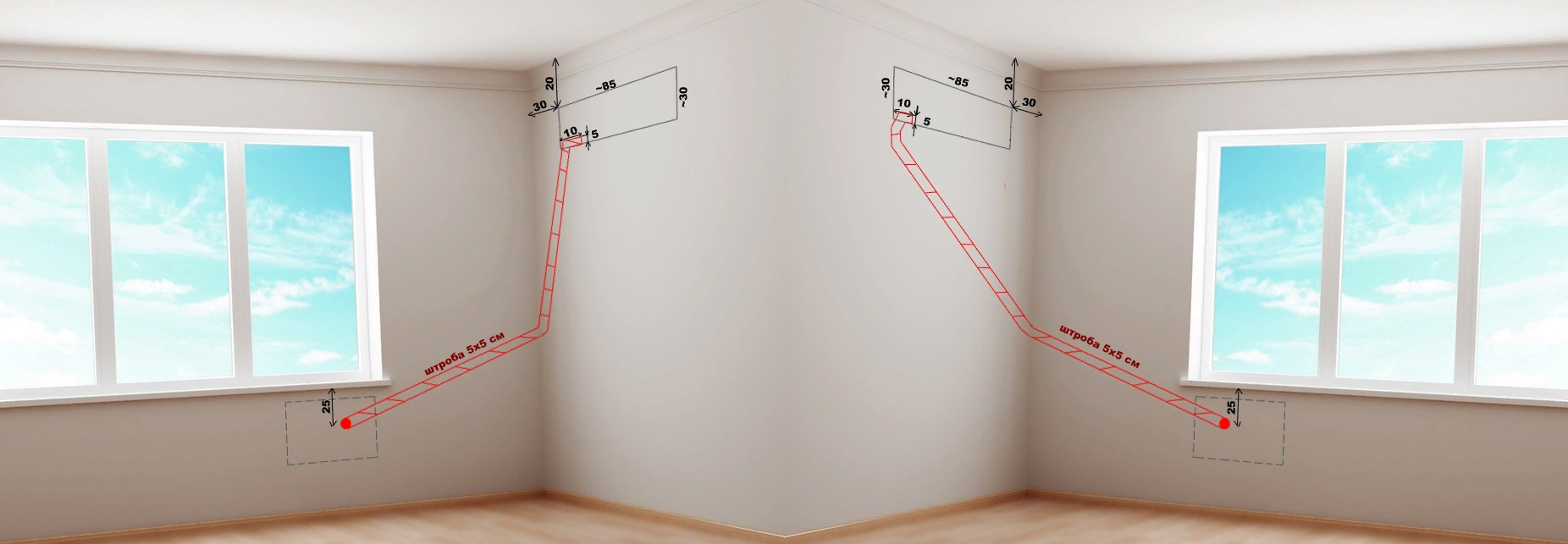

Штробление стен под кондиционер

Для кондиционера бытового типа с двумя стандартными блоками – внутренним и наружным нужны особые размеры для штробы. Минимальная ширина должна быть 60 мм, а глубина – 50 мм. Такие размеры позволят разместить, всю «начинку», состоящую из двух медных трубок с утеплителями, двух проводов и гофры для отвода конденсата без повреждений.

Штробление деревянных стен

При проведении электропроводки в деревянном доме, в т.ч. бане, штробление стен запрещено правилами пожарной безопасности. По своей сути, физически это было бы простое вырезание (выдалбливание) канавки, что являлось бы нецелесообразным процессом. Для таких случаев существует наружная проводка, скрытая специальными кабель-каналами, замаскированными «под дерево».

Штробление гипсокартона

Штробление в листах гипсокартона невозможно из-за его тонкой и хрупкой конструкции. Кабель укладывается за листом. Единственный возможный вариант – это проделывание отверстий под розетку специальной насадкой-коронкой на перфоратор.

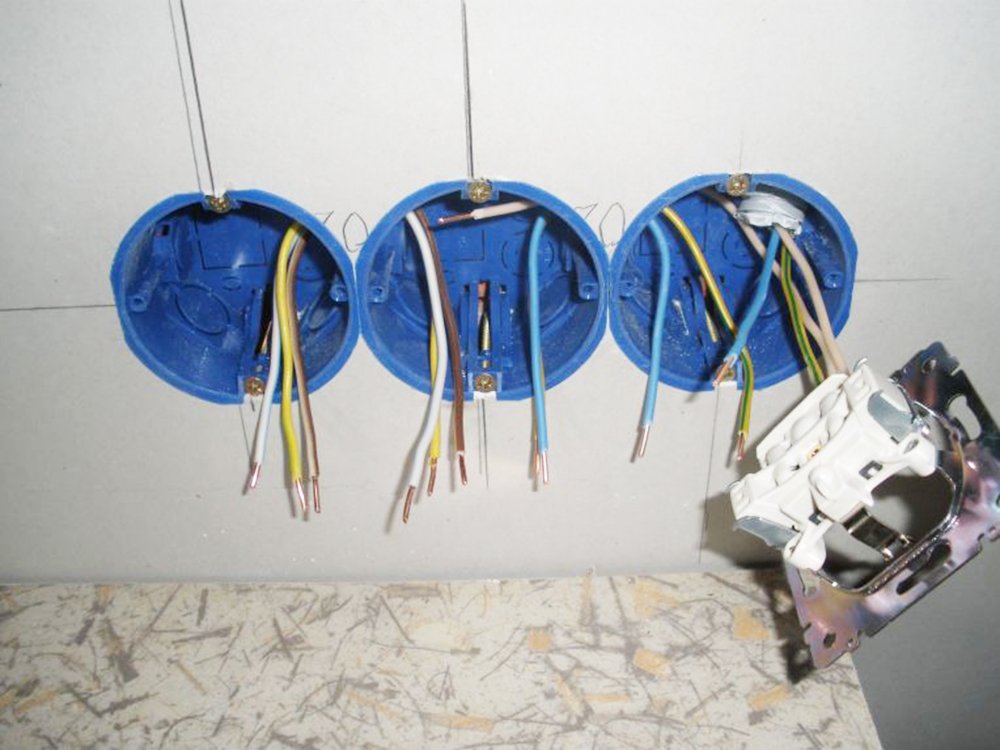

Установка розеток в гипсокартоне

Штроба в кафельном полу

Ванная и кухня – два помещения, где может понадобиться штроба в стене. Особых проблем с таким процессом возникнуть не должно. Единственный нюанс в том, чтобы на болгарку или штроборез установить соответствующие алмазные диски. Перфоратором же пользоваться не рекомендуется, чтобы избежать трещин в плитке.

Перфоратор + болгарка – насколько эффективно взаимодействие?

Самостоятельно проштробить стену под электрическую проводку помогает перфоратор. Профессиональный и любительский инструменты отличаются качеством, набором насадок и дополнительными характеристиками, но главное преимущество этой техники перед дрелью есть в любом варианте – ударная функция. Да, данная функция есть и в дрели, однако при постоянной работе в ударном режиме техника быстро изнашивается.

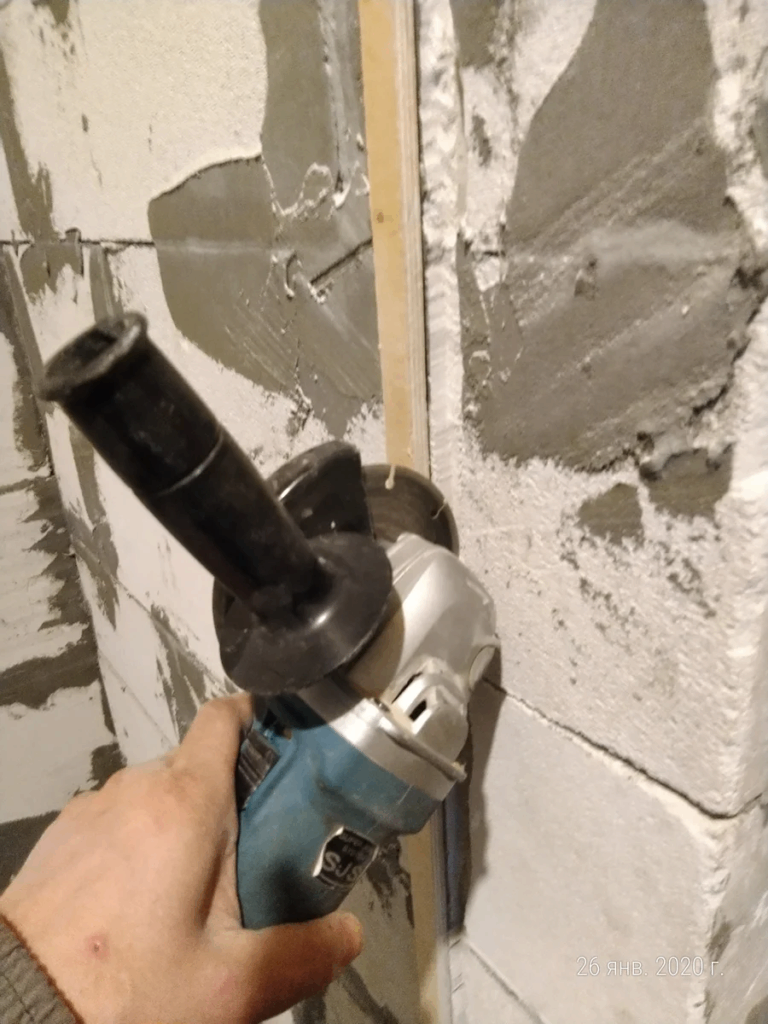

Штробление болгаркой

Перфоратор – мощный инструмент, при желании можно отключить вращение и получить полноценный отбойный молоток. Поэтому штробить бетонную стену с ним просто и быстро. Для работы используем две насадки с коротким и длинным буром, металлическую лопатку. Принцип действия мало чем отличается от варианта в предыдущей главе. Проделываем по намеченной линии отверстия на расстоянии 1–1,5 см на глубину 25 мм. Очищаем углубление от остатков бетона лопаткой. Готовая штроба получается слегка неровной.

А если вы хотите добиться ровных линий, комбинируйте болгарку (УШМ) с перфоратором. Чтобы процесс проходил быстро, болгарка оснащается алмазным диском. Так работа с кирпичным или бетонным покрытием не будет доставлять вам хлопот. Проводим два параллельных надпила на расстоянии, равном ширине штробы. Далее берём перфоратор и проделываем канавку на необходимую глубину, повторяя знакомые действия, описанные выше. В результате комбинации этих двух инструментов получаются ровные линии и достаточно однородная глубина штробы.

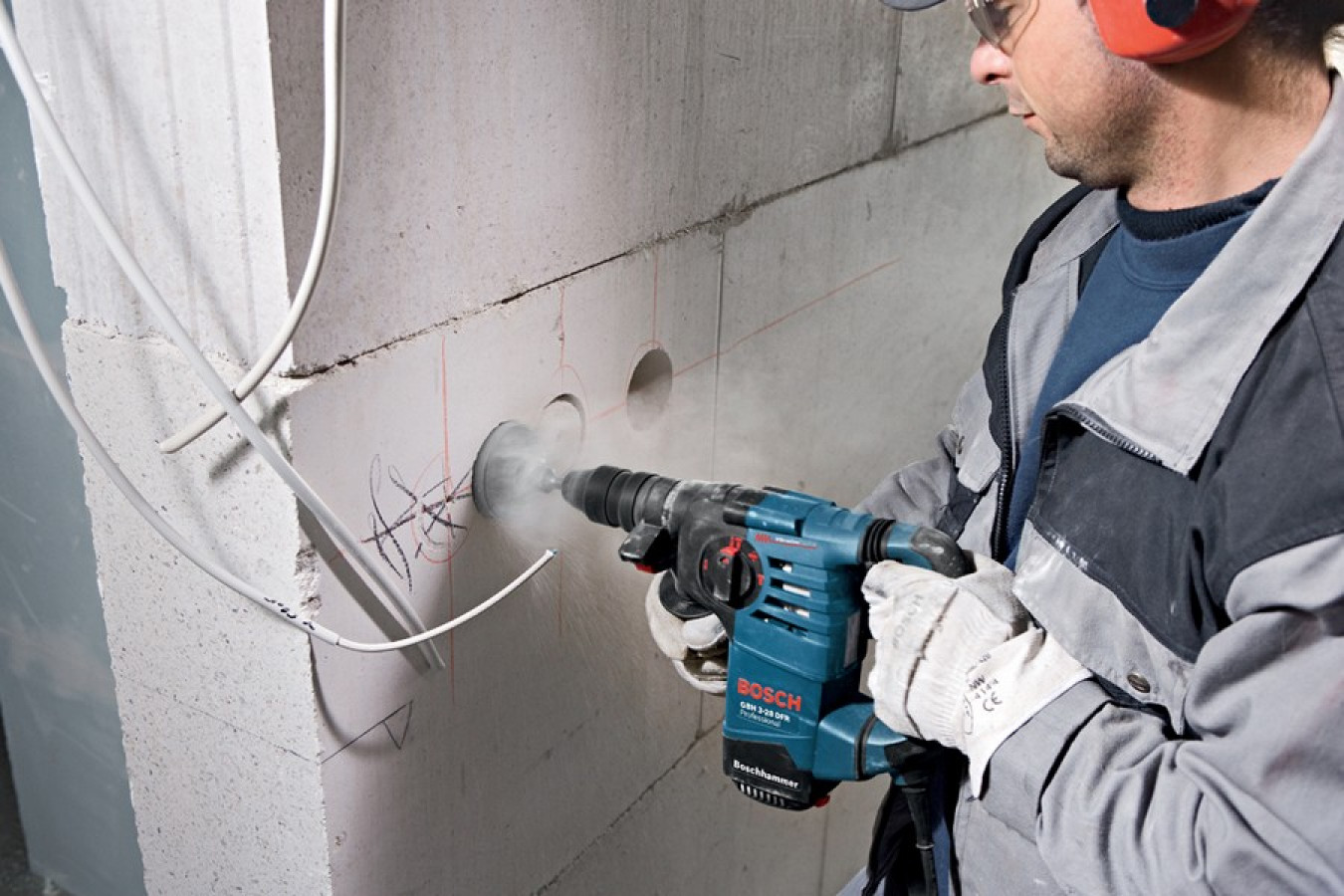

Штробление перфоратором

Главный недостаток метода – большое количество пыли, которая выделяется при работе с болгаркой. Чтобы минимизировать её, используйте промышленный пылесос. Для удобства работы привлеките помощника, который будет удерживать пылесос как можно ближе к месту среза. Не забудьте хорошо проветрить помещение после штробления.

Каким инструментом лучше штробить стены?

Основные правила и ограничения

В штробы укладываются коммуникации, которые не требуют систематического обслуживания, а по размеру не превышают 30% толщины стены.

Важно! По общепринятым строительным нормам штробление несущих стен и плит перекрытий в панельных домах запрещено, так как это может ухудшить несущие свойства всей конструкции и повредить слой, защищающий внутреннюю арматуру от коррозии. В монолитных домах глубина канала не может доходить до глубины залегания арматуры.

Запрещено штробить по диагонали, разводка осуществляется либо горизонтально, либо вертикально. Наклон допускается только в случае параллельной наклонным стенам прокладке.

Горизонтальное штробление выполняется на расстоянии 15 см от плит перекрытия.

Удалённость прокладки вертикальной штробы от имеющихся дверных и оконных проёмов и углов — не менее 10 см, а от труб газа — 40 см.

Глубина и ширина канала должна равняться 2,5 см, а максимальная длина — не более трёх метров.

Допускается только один угол поворота штробы от коробки и до конечной точки.

Запрещается проделывать каналы и полости в стенах, сопряжённых с лестнично-лифтовым узлом.

В несущих перегородках штроба прокладывается максимально короткими путями.

Болгарка

Дрель

У многих найдется дома дрель. Она выручит, когда нужно штробить бетонную стену под проводку. Дрелью со сверлом с перьевым наконечником насверливают линейку отверстий. Затем зубилом выбивают перемычки и получаются ровные углубления в бетонных стенах. Дрель во время работ с бетоном стоит включать на малых оборотах и делать короткие перерывы, чтобы охлаждать сверло в холодной воде. К преимуществам проделывания штроб дрелью можно отнести безопасную работу и не сильную запыленность воздуха в помещении. Хотя способ достаточно простой, он оправдывает себя при выполнении небольшого объема работ.

Скрытая проводка в стеновых панелях

Вопрос в стеновых панелях, а проще говоря, вопрос штробления стен панельного дома, это вопрос множества споров.

По закону, как минимум Москвы, видим, что стеновые панели нельзя штробить совсем. Объяснить это просто, все стеновые панели панельного дома являются несущими.

Примечание:

Многие считают, что нельзя делать только горизонтальные штробы, а вертикальные можно. В постановлении я читаю: «…не допускается …Устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки…(в многоквартирных домах типовых серий»).

Горизонтальное штробление панельных домах запрещено Глубокое штробление в панельных домах приводит к разрущению арматуры. 1. При смене проводки максимально использовать метод перетяжки проводки и использование для проводки каналов в бетонных панелях домов;

2. Не допускать штробление перекрытий и потолка в панельных домах, использовать для проводки каналы плит перекрытий;

3. Стараться избегать горизонтальное штробление стеновых панелей квартиры. А если использовать горизонтальное штробление, то исключить резку арматуры бетонных плит;

4. Исключить штробление бетонных стеновых панелей на стыках стеновых панелей и пола;

Штробление опорной части панели Запрещено

5. Придерживаться правил трассировки электропроводки, а именно делать электропроводку не ближе 100 мм от пола и 150 мм от углов комнат. Замечу, правило «не ближе 100 мм от пола» крайне трудно избежать, в электропроводке кухни. По всем схемам кухонной электропроводки, размещение розеток за кухонной мебелью делается на расстоянии 10 см от пола.

Важный совет! Для минимизации нагрузок на бетонные панели панельного дома, нужно использовать для изготовления штроб метод резки бетона на глубину штроб и наклонное выдалбливание борозды лопаткой перфоратора. Стараться исключить

, изготовление штроб методом высверливания борозд и их последующего выдалбливания.

Прокладка кабеля в штробах

Вне зависимости от способа отделки стен (гипсокартон, штукатурка, фигурные обои…), кабель, в котором находится напряжение, опасное для жизни, следует прятать в капитальную стену. При постройке типовых панельных домов, у электриков вообще не болела голова по поводу проводки. В стенах заранее было организованы углубления: укладывай кабель, прихватывай алебастром, и можно штукатурить.

А как быть при строительстве нового дома? Можно заранее спроектировать маршруты прокладки кабеля, и даже вмонтировать в кирпичную кладку кабельные каналы. Это прогрессивный способ, обеспечивающий прочность и безопасность электропроводки.

Но в реальности, кабель укладывается после окончания строительства, перед чистовой отделкой стен (а зачастую и после нее). Та же ситуация, если вы купили новую мебель, и шкаф традиционно закрыл розетку.

Еще один повод переложить провода: проведение ремонта в квартире. В старых домах, кабели питания в стенах имеют алюминиевую жилу. Не то чтобы это совсем плохо, но учитывая старость проводов и новые требования ПУЭ (правил устройства электроустановок), лучше проложить другие провода, с прочной изоляцией и медным проводником. Да и стандартное расположение розеток-выключателей, мягко говоря далеко от совершенства.

Приобретение мощных электроприборов, таких, как бойлер, кондиционер, электроплита, требует прокладки силовой линии для подключения.

Как подготовиться к работам?

Перфоратор + болгарка – насколько эффективно взаимодействие?

Каким раствором заделать штробы

Для заделки штроб, в которых находится электропроводка, нет единого раствора, применяемого мастерами. Вот список строительных смесей, которым отдают они предпочтение:

Гипсовая штукатурка. Применяется она в сырых помещениях для того, чтобы заделать весьма глубокие и средние канавки. Время полного высыхания около суток.
Среди готовых смесей широкой популярностью пользуется Ротбанд, Основит и Волма. Однако в сравнении первый из них при более низкой цене обладает отменным качеством.
Клей гипсовый типа Перлфикс.
Если стена готовится под облицовочную плитку, то заделывать можно тем же плиточным клеем или же цементным раствором.
Штукатурным раствором на цементно-песчаной основе.

Главное, чтобы проводка была с целостной изоляцией и без заизолированных скруток. Не рекомендуется выполнять заделку штроб герметиком, монтажной пеной. Ею заделывают щели и дырки в стенах, а при нагреве кабеля пена может загореться или же оплавиться, а герметик служит лишь для герметизации элементов.

Необходимые материалы и инструменты

Для получения борозд в стенах из несгораемых структур выбирается комплект инструментов из списка:

слесарное или строительное зубило и молоток;
электрическая дрель или перфоратор;
угловая шлифовальная машина с набором абразивных дисков;
специальный электрический штроборез (или бороздодел).

Поскольку оборудование имеет высокую стоимость, то при проведении ремонта своими силами для поиска кабелей применяют индикаторную отвертку. Устройство позволяет найти проводку с глубиной залегания не более 15 мм и не реагирует на слаботочные магистрали и кабели с двойной изоляцией.

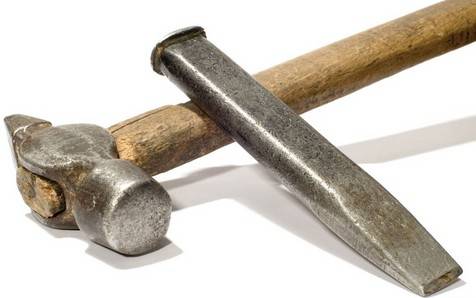

Зубило с молотком

Технология используется при выполнении коротких борозд или срочного ремонта. На стену наносят границы канала, а затем прорезают канавки зубилом, вручную регулируя глубину и интенсивность подачи инструмента. Методика не используется при резке кирпичных перегородок, ударные нагрузки нарушают монолитность кладки и вызывают частичное или полное обрушение стены.

Зубило с дрелью

Для получения борозды необходимо высверлить ряд отверстий диаметром 10-30 мм (в соответствии с шириной паза) с шагом 15-20 мм, расположенных вдоль линии штробы. Оставшиеся перемычки выбивают зубилом, полученный канал имеет неровные кромки и неравномерную глубину. Недостатками технологии являются низкая производительность труда, невозможность выполнения борозд в кирпичных стенах и большое количество пыли и грязи, выбрасываемых в помещение инструментом.

Болгарка

Угловая шлифовальная машина с абразивным кругом позволяет резать различные строительные материалы и не создает ударных нагрузок на перегородки. После выполнения параллельных надрезов центральную часть выбивают зубилом. Недостатками методики являются шумность, пыль, которая попадает в помещение, неравномерность глубины резки и риск срыва инструмента. Некоторые мастера дорабатывают оборудование, устанавливая двойной круг и защитный щиток с патрубком для подсоединения гибкого шланга пылесоса.

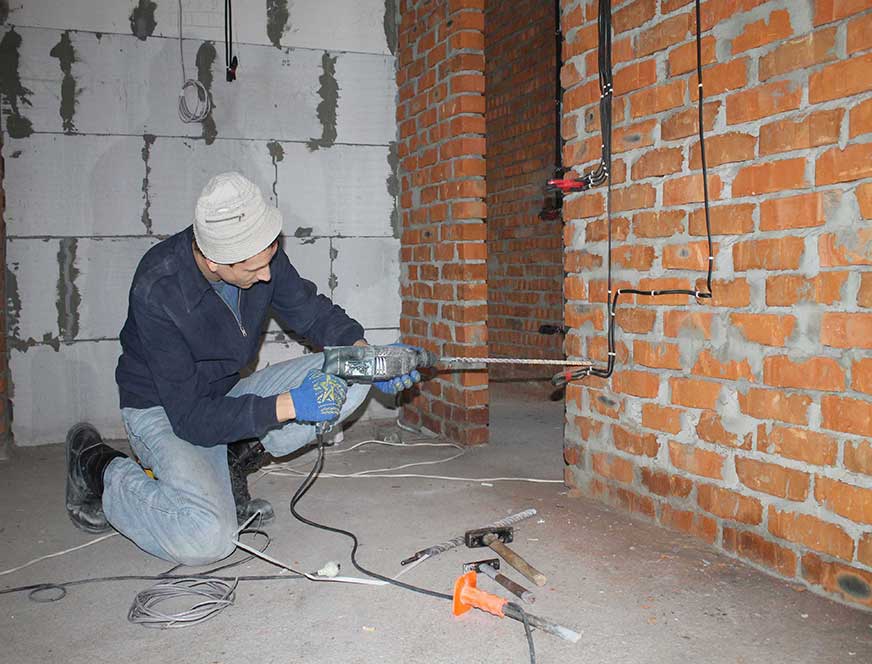

Перфоратор

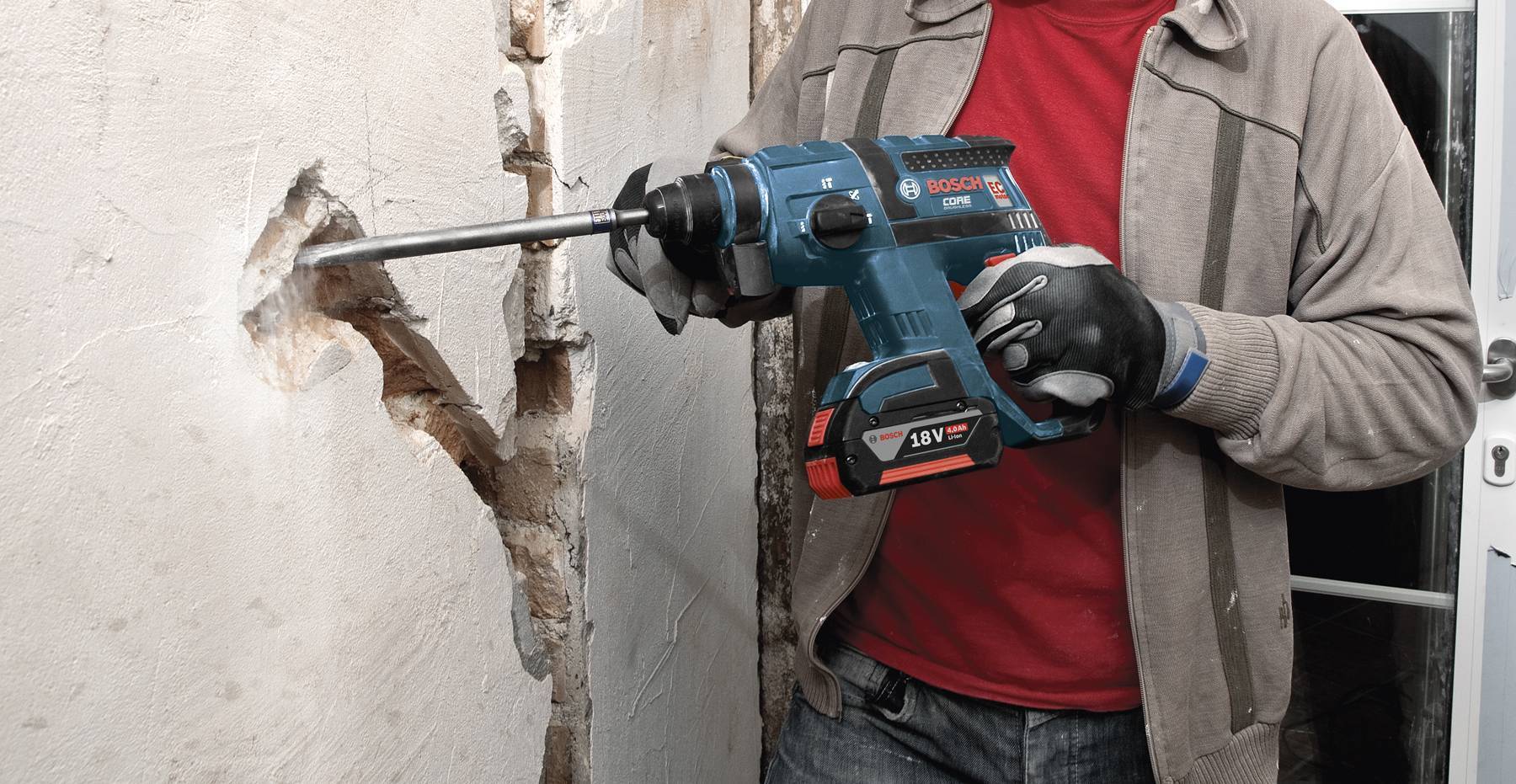

Для резки борозд в патрон перфоратора устанавливают специальную насадку (например, бур или лопатку) из высокопрочной стали. Затем мастер проходит инструментом вдоль линий разметки, но полученные пазы имеют неравномерное сечение. Для повышения качества работ необходимо предварительно высверлить отверстия, а затем выбить перемычки лопаткой.

Штроборез

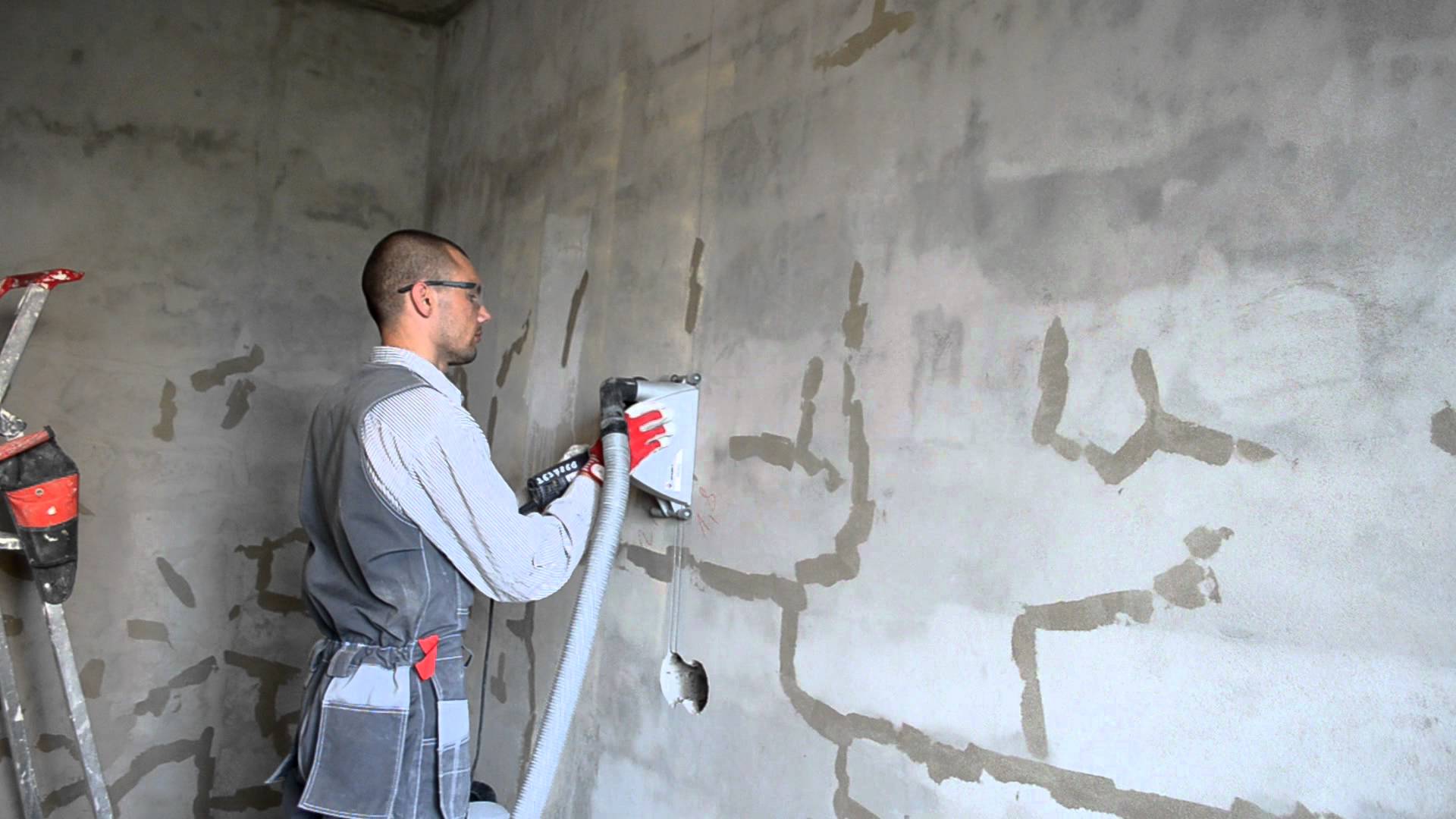

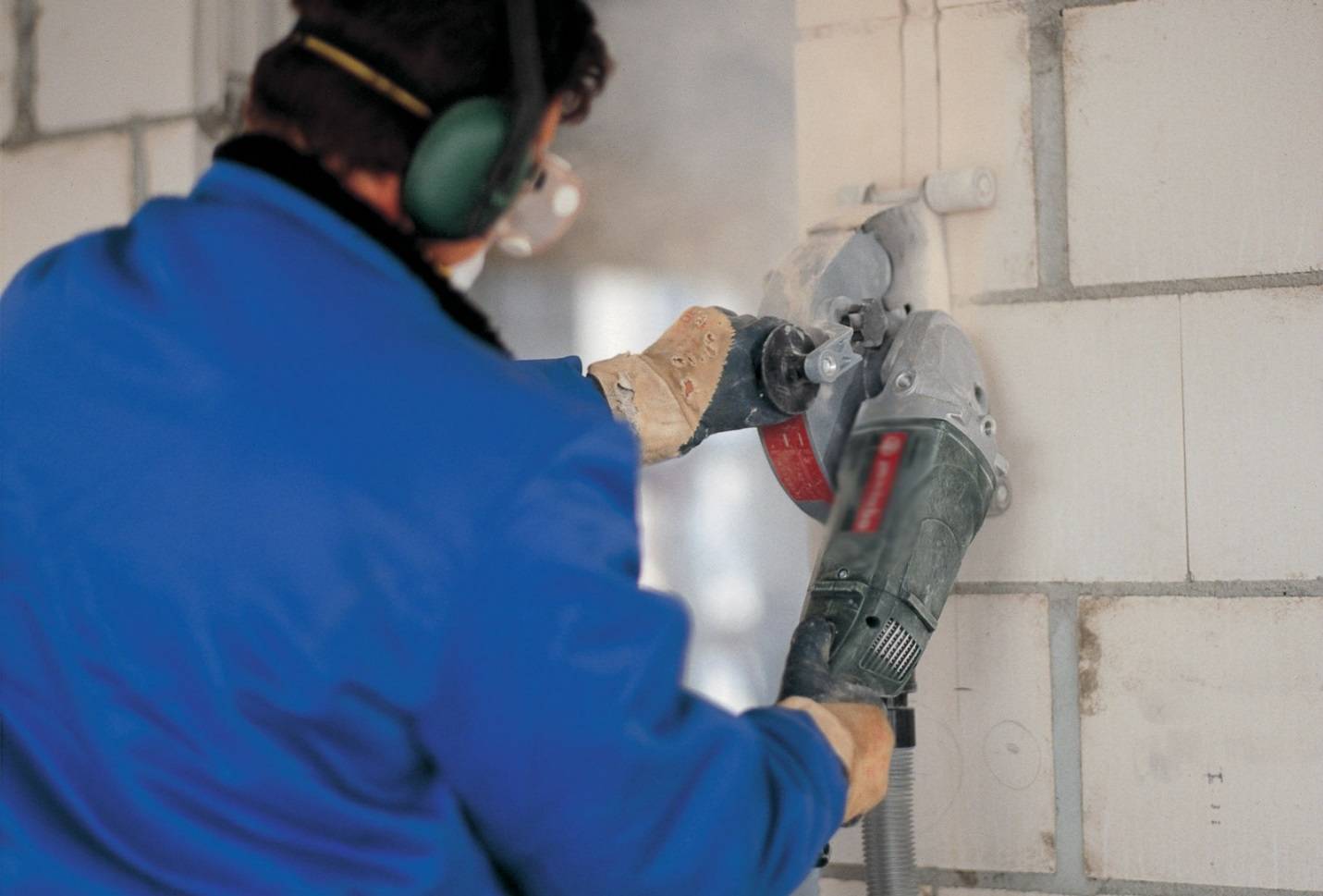

Самое высокое качество резки борозд под электропроводку достигается при использовании специального инструмента с электрическим приводом и окном для удаления пыли строительным пылесосом. Оборудование оснащено эргономичными рукоятками и визиром, позволяющим прокладывать канавки по намеченным линиям. В конструкции штробореза предусмотрены регуляторы для изменения глубины и ширины паза. После резки необходимо выбить центральную часть борозды тонким зубилом, канавки имеют ровные кромки и корректную геометрическую форму.

Болгарка с перфоратором

Поскольку специальный инструмент отличается высокой ценой (от 5,5 тыс. руб. за бюджетные модели китайского производства), то для ремонта используют комплект из угловой шлифовальной машинки и перфоратора. После разметки стен прорезают канавки необходимой толщины и глубины, а затем удаляют материал стальной лопаткой, зажатой в патрон перфоратора.

Технология штробления стен

Электропроводка прокладывается в бетон на первой стадии проведения мероприятий по ремонту. Штробить в заселенном помещении не рекомендуется, так как работа очень пыльная. Для начала необходимо убрать мебель, оргтехнику и т.д. Если это невозможно, то накрыть их пленкой или другим материалом, чтобы защитить от пыли. Также понадобится строительный пылесос, с помощью которого нужно будет убирать мусор и пыль.

Подготовка помещения и разметка рабочей поверхности

Перед началом работ необходимо свериться с планом местонахождения старой проводки. Если такого плана нет, то с помощью тестера или индикатора нужно её обнаружить и отметить, как она проходит. Старую проводку лучше всего обесточить, но если это невозможно, то постараться проложить новую не пересекаясь с ней. Это нужно для предотвращения получения травм от электрического тока.

Новый маршрут электропроводки отмечается на стенах. Разметка ведется от распределительных коробок до всех точек подключения.

Основные правила штробления

Во время работы должна быть обеспечена защита рук, глаз и органов дыхания. Для этого используется респиратор, прочные перчатки и защитные очки. Рекомендуется проводить штробление при наличии резинового коврика под ногами.

Важно соблюдать следующие правила:

Штробы выполняются параллельно главным конструкциям строения в вертикальном или горизонтальном виде. Исключением является мансарда, там штробление можно проводить по основе с наклоном.
Горизонтальные штробы производят отступив не менее 150 мм от перекрытий. Вертикальные борозды производятся с отступом не менее 100 мм от дверных и оконных проемов, а также углов.
Расстояние между бороздой штробы и газовыми трубами должно быть не менее 400 мм.
В несущих стенах горизонтальные штробы производить не рекомендуется.
Запрещено использовать межплитный шов вместо штробной борозды.
При толщине конструкции превышающей 8 см, электропроводку прокладывают кратким путем, если меньше — параллельно строительным линиям.

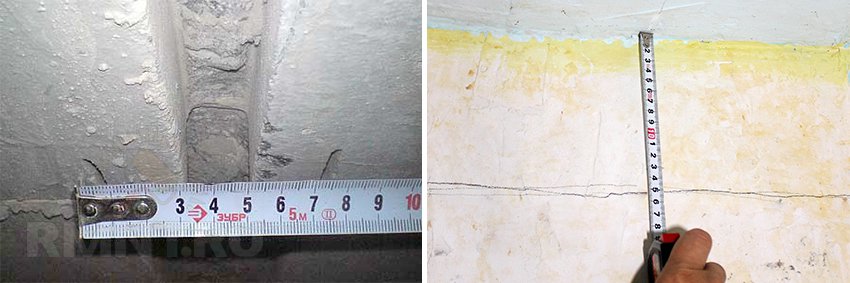

Расстояния, глубина, ширина штробы

Бороздки под электропроводку ограничены в размерах. Ширина штробы не должна превышать 30 мм, глубина — 26 мм. Длина канавки от распределительного узла до точки подключения не должна быть больше 3 м.

На какую глубину запрещено штробить в несущих стенах

Иногда штробление необходимо выполнить по несущей стене. В этом случае глубина штробы не должна превышать 20-30 мм. Если сделать канавку глубже, то есть риск повредить расположенную в стене арматуру. Это не только является нарушением норм, но и может привести к обрушению.

Розетки

Местоположение розеток и распределительных коробок отмечается на стене согласно электрической схеме.

Действия при штроблении под розетки:

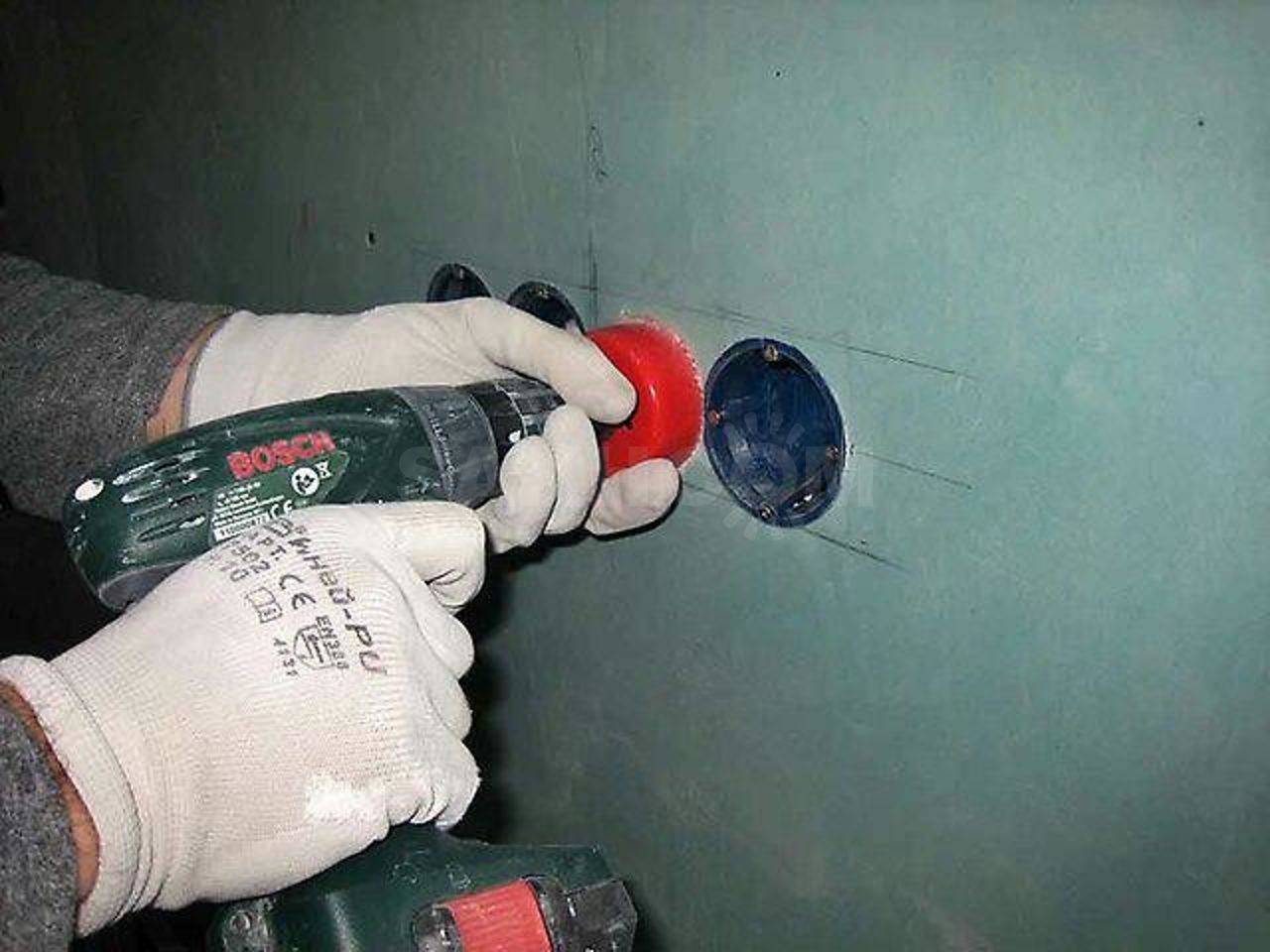

Просверливается отверстие диаметром 8 мм в центре расположения точки подключения;
Намечается контур ниши под розетку с помощью специальной насадки (коронки) на дрель;
Сверлятся отверстия по линии всего намеченного контура;
При помощи дрели с насадкой-коронкой высверливается ниша под точку подключения.

Заделка штробы в стене

После того, как электропроводка уложена в проделанные бороздки, необходимо заштукатурить штробы.

Действия при заделке штробных каналов:

Борозду очистить от пыли пользуясь строительным пылесосом или обычным веником.
Произвести грунтование штробы, обильно нанося грунтовку кистью. Дать время жидкости полностью высохнуть.
Произвести смачивание штробы водой и начать заделку. Работу можно проводить специальной штукатуркой, строительным гипсом или используя монтажную пену.

Особенности работы с различными материалами

Штробление стен из различных материалов имеет свои особенности, которые нужно учитывать начинающему строителю.

Штробление стен из кирпича

Кирпич более мягкий материал нежели бетон, поэтому на нем обычно штробы не делают. Для проводки используют плоский кабель и нанося толстый слой штукатурки, прячут ее в нем. Если все-таки требуется проложить борозду для кабелей, то работу производят по аналогии со стенами из бетона. Кирпич более податливый в работе и высверлить канавки не составит труда.

Штробление гипсокартона

Листы гипсокартона очень хрупкие и не предназначены для выполнения штроб. Провода и электрические коммуникации скрывают за листом, а выводящие провода соединяют в отверстии под розетку. Подрозетники выполняются с помощью перфоратора.

В кафельном полу

Для выполнения отверстий в кафеле потребуется на болгарку или штроборез установить специальные алмазные круги. Применять перфоратор в этом случае не стоит, чтобы не повредить покрытие из кафеля.
