Какая стяжка пола подойдет для теплого пола водяного типа
Два наиболее подходящих вида – полусухие версии и самовыравнивающиеся типы. Они не только позволяют подготовить поверхность для готового напольного покрытия, но и действуют так, чтобы поглотить тепло от UFH труб и направить его в пространство над полом. Они поддерживают комфортные, ровные температуры, а также сокращают потребление энергии, эксплуатационные расходы.
Стяжку следует укладывать как можно быстрее после установки UFH, чтобы свести к минимуму риск повреждения трубопроводов. Перед началом работ систему следует проверить на герметичность под давлением, а также поддерживать давление во время монтажа.
Виды применяемых стяжек
Существует три вида, которые подходят для монтажа системы водяного теплого пола. Каждый из них имеет преимущества и недостатки.
Сухая
Представленный вид считается распространенным, состоящим из керамзита. Основной материал вспенен вермикулитом, пенополистиролом или перлитом. Удобство заключается в самостоятельном монтаже, поскольку сухую стяжку достаточно рассыпать и выровнять. Поверхность накрывают листом гипсокартона или ДСП
Важное условие здесь – это применение только влагостойкого материала
Из преимуществ выделяют простой и быстрый монтаж, хорошая шумоизоляция. Работники получают возможность выкладки чистового пола уже на следующий день. Использование такой разновидности уменьшает нагрузку на плиты в 2 раза.
Недостатки сводятся к возможному появлению плесени, что происходит вследствие попадания воды. Сухая стяжка не может выдержать большого груза – это объясняется использованием плит ДСП и ГКЛ. Поэтому не рекомендуется монтировать дополнительных перегородок. Владельцы квартир и домов отмечают наличие характерных шуршащих звуков при ходьбе в первое время эксплуатации.
Мокрая
Водяной теплый пол преимущественно кладут на мокрую стяжку. Это цементно-песчаный раствор или бетонная смесь, которую разводят в соответствии с пропорциями приобретенной продукции. Работа требует аккуратности и внимания, поэтому принимаются за самостоятельный монтаж не всегда. Подходит для пола с керамикой или каменной отделкой. Требует четкого выравнивания поверхности. В противном случае чистовая отделка будет проходить с ошибками, нарушением геометрии.
Преимущества представляются следующим образом:
- Этот вид прочнее, поэтому рекомендуется использовать при возведении дополнительных перегородок в помещении.
- Может стать финишным покрытием в помещении. После ее полной просушки достаточно выкрасить пол в нужный цвет.
- Высокая звуковая и тепловая изоляция.
Из минусов можно выделить трудоемкость процесса и большой вес получившегося слоя. Поэтому не рекомендуется использовать представленный вид стяжки в панельных домах. У них слабые перекрытия, и большой вес может привести к возникновению трещины в стене. Также отмечают долгую просушку, что заметно осложняет процесс.
Полусухая
Полусухая стяжка укладывается не намного легче мокрой разновидности, поскольку здесь для работы потребуются пневмонагнетатель, смешивающая и шлифовальная машина. Смесь представляется в виде песчано-цементного состава, который тяжело разравнять на большой площади. При самостоятельном монтаже можно обойтись и без дополнительного оборудования, но только если ремонтируются небольшие площади. В противном случае выложить пол ровно не получится вовсе.
Преимущества полусухой разновидности заключаются в следующих факторах:
- Небольшой вес цементного раствора, что обеспечивает безопасность проживания в многоквартирном доме.
- Отделку можно начинать уже через 2-3 дня, поскольку за это время достигается полная просушка.
- Влагоустойчивость, хорошая звуковая и тепловая изоляция.
Из отрицательных моментов выделяют только необходимость дополнительного оборудования для ремонта. Если есть возможность взять его напрокат, значит, проблем в полусухой стяжке быть не должно.
Рекомендации по монтажу
В монтаже изготовление стяжки должно учитывать количество слоев – 1 либо 2. Так подберется необходимый объем. При выборе 2 слоев рекомендуется сделать пласт нужной высоты с помощью лазерного уровня и маяков.
Для этого делаются отверстия под дюбель-гвозди, где устанавливаются маяки. На следующий день можно заливать мокрый раствор на трубы. Начинается все с самого дальнего от двери угла. Заливается маленькими областями.
Таким образом заливается все помещение в направлении к выходу. Медлить нельзя, иначе теплая стяжка пола потеряет свои качества. Если инструкция не указывается определенный срок, то полного высыхания предстоит ждать минимум 28 дней.
Стяжка для электрического пола
Монтаж стяжки теплого пола с электрическим обогревом состоит из тех же этапов, что и водяного. Мощность такого пола ниже, поэтому для стяжки не используют бетонную смесь, а только цементно-песчаный раствор. Также применяют «сухой» способ и укладку керамической плитки без предварительной чистовой стяжки.
Важно! Плиточный клей – это сильный реагент. Его нельзя наносить на инфракрасный теплый пол с биметаллическим покрытием
Металл начнет окисляться. Вся система обогрева выйдет из строя.
Цементно-песчаная стяжка для электрических теплых полов изготавливают и заливают по тем же правилам, что и для водяных. Есть различия в толщине слоя. Для некоторых видов пола с электрическим подогревом она составляет 20-30 мм.
Стяжка для пола с электрическим или водяным подогревом в широком смысле – это не только цементный раствор, залитый на нагревательные элементы. Это вся система обогрева от чернового основания до финишного покрытия. Качество и эффективность ее работы зависит от грамотного и профессионального монтажа всех элементов. Для этого надо придерживаться советов и рекомендаций, приведенных в этой статье.
Просмотрено: 2 134
Схемы водяных контуров
Пред началом работ по самостоятельному сооружению водяных тёплых полов в частном доме, требуется продумать схему укладки элементов нагрева.
Есть два основных варианта расположения труб на бетонной поверхности:
«Змейка» — это наиболее простая монтажная схема для обустройства в частном доме водяных полов. Минусом данного способа является температурная разница теплоносителя в момент входа и выхода, поэтому вторая часть трубопровода будет менее теплая. Трубы укладываются параллельно стенам в виде петель.
«Улитка» — положительная сторона данного способа в способности равномерно распределять тепло, но укладывать нагревательный элемент самостоятельно по такой схеме сложнее. Контур тёплого пола располагается по спирали от стенок к центру, и обратно.
Для повышения эффективности пола и экономии материала, хозяевам коттеджей лучше сделать комбинированную конструкцию тёплого пола. Заключается она в размещении магистрали в центральной части комнаты «улиткой», а по периметру «змейкой». При правильно произведённом расчёте укладочного шага, температура будет оптимально комфортной.
Оптимальная
Оптимальной представляется защитная стяжка толщиной 45 мм, рекомендованная производителями труб и комплектующих. Она должна быть сделана из качественной смеси с армированием.
Такая стяжка должна защитить трубы от механической нагрузки и не потрескаться при продольном расширении. Хорошо выполненный пол подходящей толщины будет отлично нагреваться и равномерно распределять температуру по поверхности. Это позволит легко найти баланс между температурой нагрева теплоносителя и отдачей тепла полом.
Важно
При устройстве стяжки для водяного пола лучше всегда выполнять армирование. Для этой цели подходит металлическая сетка с ячейкой 40 – 50 мм, толщиной 3 мм. Возможно применение и сетки из стекловолокна.

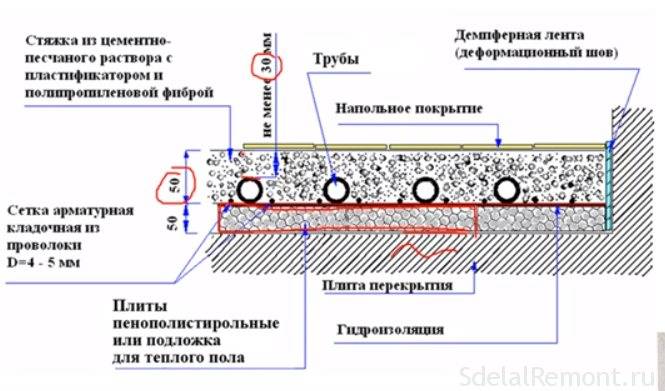

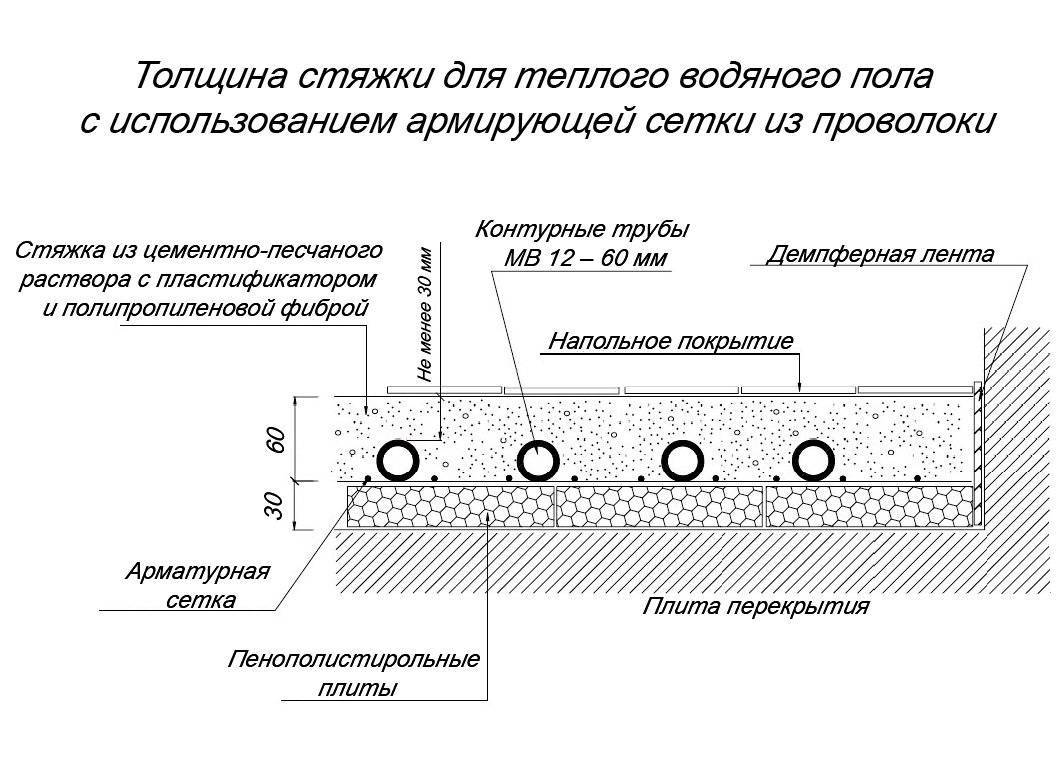

Необходимая толщина стяжки под водяной теплый пол
Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы
При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность
Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо
При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.
Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:
- вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
- требования к температурному режиму в обогреваемом помещении;
- высота потолков;
- наличие уклона у основания пола;
- толщина укладываемых труб;
- вид применяемых растворов;
- конфигурация помещения;
- роль стяжки.
Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:
- минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
- оптимальную (среднюю) — толщина 5-7 см;
- максимальную — до 17 см.
Рассмотрим более подробно, когда какая стяжка заливается.
Минимальная
В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:
- 20 мм для смесей с самовыравнивающимся слоем;
- 30 мм с армирующей сеткой под трубами;
- 40 мм для бетонных растворов без армирующих элементов.
Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.
Минимальная толщина стяжки.
При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.
Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.
Максимальная
О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:
- сильно завалено основание пола;
- стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).
В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.
Оптимальная
Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.
Оптимальная толщина стяжки.
Технология заливки теплого пола, используя бетон
После выполнения подготовительных этапов, можно приступать к заливке бетонной стяжки. Для изготовления раствора понадобится:
- цемент (1 часть);
- песок (6 частей);
- пластификатор (по инструкции, примерно 0,35 л на 50 кг цемента);
вода.
Цемент нужно брать М300 и выше, песок лучше заменить отсевом. Если площадь помещения более 40 м2, то целесообразно включить в состав фиброволокно, для лучшего распределения раствора по поверхности. В этом случае можно не использовать дополнительную армирующую сетку.
Технология заливки бетона:
Устройство водяного тёплого пола с бетонной стяжкой
- Замешивать раствор удобнее всего в бетоносмесительном агрегате. Сначала нужно смешать все сухие компоненты, затем понемногу добавлять воду, пока масса не станет однородной.
- Обязательным условием для укладки стяжки любым раствором, является организация давления в трубах, минимум 0,3 МПа.
- Готовый бетон выкладывают небольшими кучками по всему периметру пола и выравнивают с помощью правила.
Целесообразно разделить помещение на несколько участков, а если площадь более 40 м2, то проложить между размеченными квадратами межконтурную демпферную ленту, имеющую Т-образный профиль.
- При заливке нельзя наступать на трубы.
- Слой бетона должен быть более 3 см, меньше не допускается при монтаже теплого водяного пола.
- После выработки всего раствора, по всему периметру застилается полиэтиленовая пленка.
- Один раз в сутки нужно смачивать пол водой и снова накрывать пленкой. Продолжительность этого этапа – до 7 дней.
- Финишное покрытие можно укладывать через 28 дней.

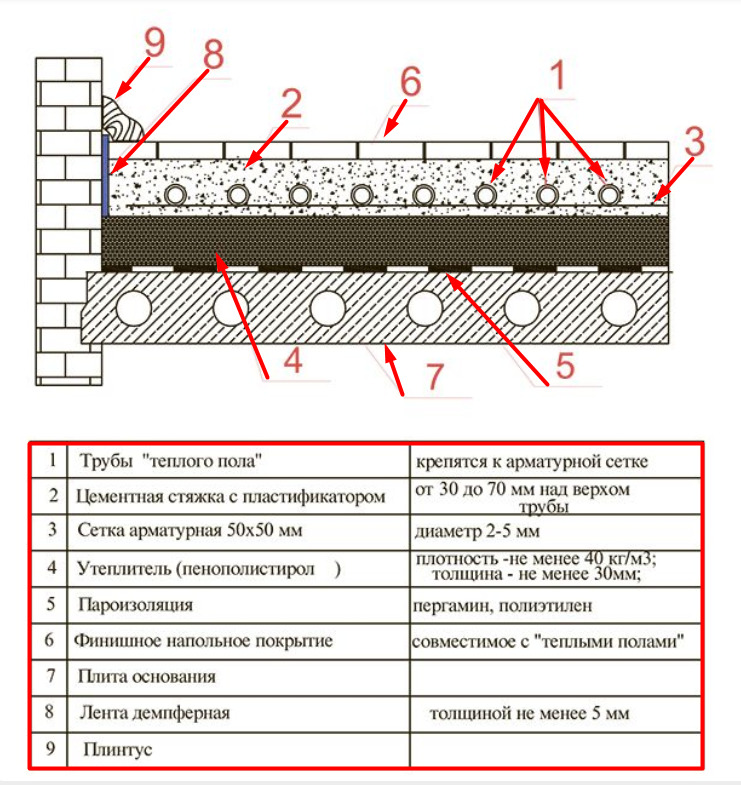

Последовательность работ
Перед стяжкой укладывают гидроизоляцию, утеплитель и водоносные трубы. Обязательно армируют поверхность металлической сеткой
Важно, чтобы каждый прутик был не меньше 3 мм. Арматура должна быть внизу, а к ней крепят трубы. Но есть специалисты, предпочитающие располагать сетку над трубами с водой для оптимального распределения нагрузки
Благодаря этому из бетонного слоя будет выходить достаточно тепла
Но есть специалисты, предпочитающие располагать сетку над трубами с водой для оптимального распределения нагрузки. Благодаря этому из бетонного слоя будет выходить достаточно тепла.
Слой гидроизоляции выполняют по черновой стяжке при помощи рулонной или жидкой гидроизоляции. Дальше приступают к монтажу слоя утеплителя. Обычно, выбирают плотный полистирол. Плиты укладываются компактно благодаря наличию по бокам замковых устройств. Заливается стяжка для тёплого пола бетоном такой консистенции, чтобы его легче было разравнивать. Раствор вымешивают вручную или бетономешалкой. Для него используют 1 часть цемента и 4 части песка, который предварительно просеивают. Также добавляют такое количество воды, чтобы замесить тестообразную смесь и пластификатор для эластичности.
Чтобы стяжка была прочной, в раствор рекомендуют добавлять фибру, которая состоит из синтетических волокнистых материалов.
Заливка пола раствором Источник couo.ru
Важно укладывать её единовременно. Нельзя залить один участок, а через несколько дней сделать все остальное. Если так делать, то в дальнейшем появятся трещины
Если так делать, то в дальнейшем появятся трещины.
Следует проверить состояние труб, когда бетон застынет, доступа к ним не будет. Тестируют систему, подключив рабочее давление воды, и проверить на протечки в течение дня. Если подтеки появились, то их нужно устранить и только потом приступать к заливке.
На что следует обратить внимание, рассчитывая водяной теплый пол?
Конструкции подогрева напольных покрытий водяного типа, в сравнении с электрическими, менее затратные в процессе эксплуатации. Во многом из-за этого их выбирают чаще, особенно во время нового строительства или на этапах капитальных ремонтов. При этом подготовиться к монтажу, а также выполнить правильные расчеты для подобных систем оказывается заметно сложнее. Многие прибегают к помощи специалистов. Между тем, расчет того, как сделать тёплый пол по силам выполнить самому. Учитывать придется следующие факторы:
типы строительных материалов, каждый из которых имеет свою теплоемкость и теплопроводность;
качество остекления помещения, где многое зависит от особенностей профиля и качества установки оконных конструкций;
температурно-климатический режим региона проживания;
площадь помещения и этажность здания;
наличие основных источников отопления, если теплый пол используется в качестве дополнительной системы;
наличие стяжки и ее толщина;
состояние теплоизоляции;
стоит уделить внимание напольному покрытию, ведь в случае его неправильного выбора, эффективность всей системы может значительно снизиться. Однако об этом еще будет сказано ниже.. Предстоит рассчитать расход трубы теплого водяного пола, а он напрямую зависит от её шага
В этом поможет подготовка эскиза, визуализирующего способ укладки отопительных контуров. Длина греющих трубопроводов также влияет на эффективность инженерной системы и ее стоимость – в случае использования коротких веток достаточно установки циркуляционного насоса малой мощности
Важно также знать предполагаемый температурный режим помещений. Для приведения его параметров к норме придется утеплить ограждающие конструкции, а особенно тщательно граничные участки возле окон
Предстоит рассчитать расход трубы теплого водяного пола, а он напрямую зависит от её шага. В этом поможет подготовка эскиза, визуализирующего способ укладки отопительных контуров. Длина греющих трубопроводов также влияет на эффективность инженерной системы и ее стоимость – в случае использования коротких веток достаточно установки циркуляционного насоса малой мощности
Важно также знать предполагаемый температурный режим помещений. Для приведения его параметров к норме придется утеплить ограждающие конструкции, а особенно тщательно граничные участки возле окон
Типовые варианты укладки труб
Эффективность системы теплый пол во многом зависит от выбора способа и правильности размещения труб циркуляции теплоносителя. К примеру, для помещений малой площади идеально подходит система «змейка». В этом случае трубопровод укладывается петлями (волнами, по синусоиде) – вдоль стены и к коллектору. Монтаж не вызовет сложности, но использовать его можно только в случае, если в помещении потери тепла сокращены до минимума. Все дело в том, что температура теплоносителя при удалении от подачи коллектора постепенно снижается, поэтому комната может прогреваться неравномерно. Этого можно избежать, используя укладку контура «улиткой». В этом случае трубы от подачи и обратки размещаются параллельно, проходят вдоль стен, а затем закручиваются к центру. Таким образом, мы можем чередовать трубы с горячей и остывающей водой, а это означает, что температура поверхности пола в любой части комнаты будет примерно одинаковой.
Как сделать мокрую стяжку?
Краткое пошаговое описание технологии:
1. На черновой пол укладывают теплоизоляционный материал, позволяющий сохранить тепло внутри помещения. Оптимальный вариант – экструдированный пенополистирол (пеноплекс), имеющий большую плотность и прочность, по сравнению с пенопластом.
2. По периметру проклеивают кромочную демпферную ленту, которая необходима для компенсации геометрических изменений бетонного покрытия, возникающих при температурных колебаниях. Для «теплого пола» необходимо выбирать модель, предназначенную именно для этой цели. Лента может быть обычной, самоклеящейся или с «юбкой», изготовленной из плотного клеенчатого материала.
3. Раскладывают и крепят трубы.
4. Приготавливают раствор для стяжки из отдельно взятых компонентов (цемент+песок+вода, цемент+песок+щебень мелких фракций+вода) или используют специальную смесь заводского изготовления, содержащую пластификаторы и другие добавки, которые улучшают качество продукта. Последний вариант самый удобный.

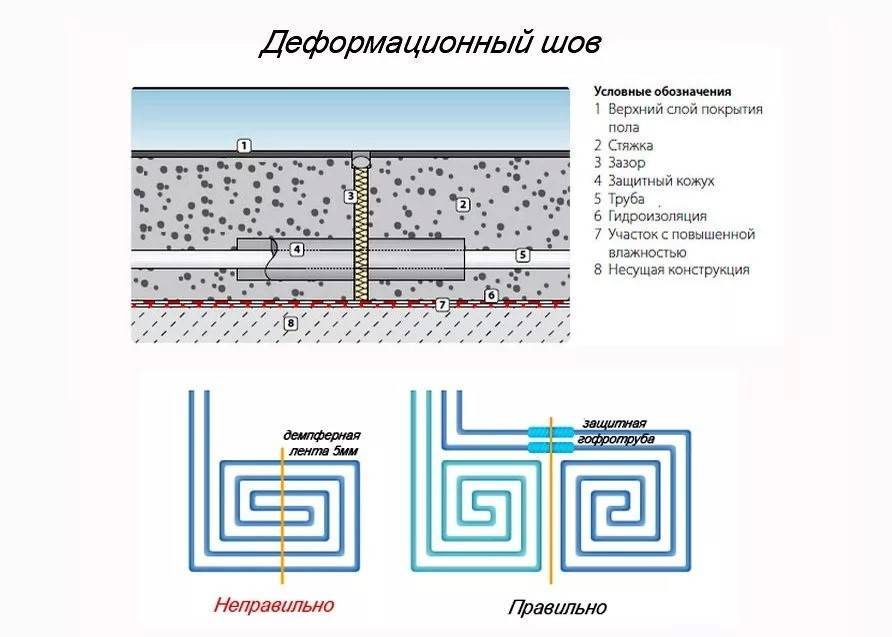

Внимание! При заливке стяжки теплого пола необходимо оставлять деформационные швы. В помещениях, площадь которых не более 10 м2, эти швы располагают вдоль стен и герметизируют их кромочной демпферной лентой. В крупногабаритных помещениях предусматривают дополнительные швы, для герметизации которых используется Т-образная лента
В крупногабаритных помещениях предусматривают дополнительные швы, для герметизации которых используется Т-образная лента.
- Раствор заливают по ранее установленным маякам, которые вынимают после подсыхания цементно-песчаного или бетонного слоя, а оставшиеся отверстия заполняют раствором. При небольшой высотке стяжки такие маяки делают из алебастрового или полусухого цементно-песчаного раствора. Такие ориентиры извлекать не требуется – они станут частью покрытия.
- Смесь распределяют от дальнего угла к двери. Поверхность разглаживают правилом. Расстояние между ориентирами должно быть меньше длины правила.
- Залитая смесь в процессе твердения требует специального ухода, иначе затвердевший слой не будет соответствовать требованиям по прочности. В течение недели бетонную поверхность увлажняют 2 раза в сутки.
Внимание! Для высыхания понадобится 21 день, и только по истечению этого периода проводят испытания отопительной системы
Основополагающие моменты
От чего зависит качество заливаемой стяжки и ее срок службы? Выделяют четыре основных параметра.
При монтаже теплого пола важно грамотно положить теплоизоляционный материал. Его задачей является направление тепла в помещение
Теплоизоляция выступает специальным барьером, который не позволяет теплу уходит вниз – в плиты перекрытий. Изоляционный слой обычно составляют из двух взаимодополняющих друг друга материалов: для этих целей подойдет пенопласт и отражающий материал. Пенопласт слоем в 3 см ограждает нагревательные элементы от холода плит перекрытий, а отражающий материал работает на переправление тепла в комнату.
Важную роль играет и проведение работ по армированию поверхности. Для этого используют металлическую сетку, к которой затем крепят сами трубы. Иногда на них крепят и второй слой сетки, который позволяет укрепить будущую конструкцию.
Зачем требуется армирование? Под стяжкой располагается мягкий материал, который легко поддается деформации. Если пропустить работы по армированию, то при деформационных процессах нижних слоев стяжка быстро потрескается.
Обязательной составляющей подготовительных работ является укладка демпферной ленты, цель которой – противостоять деформациям стяжки, вызываемым температурным режимом. Из-за деформации цементного покрытия могут повредиться нагревательные элементы. Так как их ремонт представляется очень сложным и трудоемким процессом, пренебрегать работами по укладке демпферной ленты не рекомендуется.
Монтаж демпферной ленты.
Больше значение имеет состав смеси для заливки стяжки. Раствор должен быть приготовлен в четком соответствии с инструкциями: все компоненты должны быть добавлены в определенных пропорциях. От толщины стяжки зависит механическая прочность всей отопительной системы пола, а также основные параметры ее работоспособности
Высота цементного слоя должна быть оптимальной для конкретного помещения: здесь важно учитывать необходимый уровень теплоотдачи, экономичность и способность реагировать на температурные изменения. Чем толще стяжка, тем большей теплоемкостью она обладает – это логично
Но здесь есть один минус, который заключается в том, что при стяжке излишней толщины регулировать температуру становится проблематично.
Цементную стяжку можно сделать своими руками, но если вы сделаете ее слишком высокой, то она будет очень долго нагреваться. Отдавать тепло такой пол тоже будет дольше, но во всем требуется искать «золотую середину».
Тонкая стяжка будет нагреваться быстро. Но эта способность не является ее достоинством. Чем тоньше слой цемента, тем выше вероятность его перегрева. А если стяжка перегреется, то покрытие просто растрескается и все ваши труды пропадут зря.
Дефекты тонкой стяжки от перегрева.
Толщина стяжки выполняет также защитную функцию по отношению к уложенным внизу трубам, поэтому должна полностью покрывать их. Если размер цементного слоя будет подобран грамотно, то теплый пол будет равномерно прогреваться и служить вам на протяжении многих лет.
Рекомендуемая толщина теплого пола в квартире не должна быть больше 10 см. в нежилых помещениях она может быть больше: норма для складов, торговых павильонах и других аналогичных помещений составляет 20 см. Общая толщина стяжки должна скрывать все нагревательные элементы, ее высота может изменяться в зависимости от диаметра используемых труб. В качестве минимального ориентира специалисты называют цифру в 6,5 см.
Толщина стяжки в жилом помещении должна быть в пределах 6,5 — 10 см.
Если считать толщину стяжки непосредственно от трубопровода, то эта величина может быть в пределах 2-5 см. При условии, что между основанием пола и трубами предварительно укладывали термоизоляцию, а также использовали армирующую сетку, ориентироваться следует на минимум в 3,5 см.
Если вы не использовали металлическую сетку для армирования конструкции, то толщина верхнего слоя стяжки должна быть увеличена на 1-1,5 см. Минимальная высота стяжки над трубами автоматически увеличивается до 4,5 см. Стяжка такой толщины является оптимальным вариантом, так как будет равномерно прогреваться на всей поверхности пола.
От каких параметров зависит шаг трубы
Многие задаются вопросом, с каким шагом рациональнее и эффективнее укладывать теплый водяной пол. Данный параметр влияет на мощность нагрузки. Она подразумевает стабильность нагрева всего помещения. Шаг контура напрямую зависит от диаметра используемой трубы (16, 20, 25 мм). Диапазон – от 100 до 500 мм. Наиболее востребован шаг в 150, 300 или 400 мм.
Например, наиболее эффективный шаг в нагревательной системе при мощности в 50 Вт/кв.м – 300 мм. Шаг трубы 16 для теплого водяного пола актуален для комнат, требующих особенно сильного обогрева на постоянной основе. Например, в тех участках, где теплопотери больше (вдоль наружной стены, у двери и т.д.), оптимальный шаг – 200 мм. Соответственно, при мощности в 80 Вт/кв.м шаг прокладки водяного теплого пола рекомендуют уменьшать (до 150 мм).
Наиболее простая в исполнении техника укладки контура – спираль. Трубы укладываются с изгибом в 90 градусов. В технологии «змейка» изгиб составляет 180 градусов. Этот момент немного усложняет монтаж нагревательной системы. Если помещение большое или имеет особенности в зонировании, то используют двойные схемы.
Важно! Контур должен укладываться из цельной трубы без нахлестов и повреждений
Оптимальный шаг трубы теплого водяного пола определяется во время расчетов системы и составления проекта. При слишком большом шаге повышается чувствительность человека и становится ощутима разница в перепаде температур напольного покрытия.
Недопустимо использовать маленький шаг для труб с большим диаметром и наоборот. Подобные ошибки в монтаже нагревательной системы приводят к перегреву контура или тепловым провалам. Это способствует нарушению работы теплого пола как единой и эффективной системы.
Важно! Для увеличения эффективности работы системы, каждый раз увеличивая расстояние между трубами, поднимают температуру воды. Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм
При нагрузке в 80 Вт/кв.м – 150 мм. Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года
При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм
Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года
Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм
Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года
Кроме техники постоянного шага существует переменный вариант укладки контура. Суть заключается в более плотном расположении труб на конкретном участке. Обычно подобную технологию используют вблизи наружных стен, окон и у дверей. Данные зоны характеризуются большими теплопотерями. Учащенный шаг – это 60-65% от стандартного. Самое эффективное расстояние: 150 или 200 мм при размере трубы в 20 или 22 мм. Количество рядов определяют в процессе монтажа.
Переменное или смешанное расстояние между контурами практикуют в помещениях неосновного назначения, где нет острой необходимости постоянного обогрева, а также в местах с большими теплопотерями.
Перед прокладыванием контура подготавливают поверхность. Для этого необходимо обеспечить ее равномерность. Допустима погрешность в 3 см. Наличие бугров, провалов и неровностей приводит к тому, что после запуска нагревательной системы обогрев помещения будет происходить неравномерно. Вдоль стен комнаты укладывают демпферную ленту. Она снизит риск возникновения трещин при высыхании стяжки.
Также на этапе подготовки укладывают теплоизоляцию. Ее плотность остается в пределах 35 кг/куб.м. Последним подготовительным этапом становится укладка арматурной сетки. Она послужит основанием для креплений контура и поможет равномернее распределять тепло. Рекомендуется использовать специальные панели для укладки труб для водяного пола, значительно облегчающие процесс монтажа.
Возможные ошибки при укладке
Новички в работе или просто мужчины, предпочитающие делать ремонт дома самостоятельно, зачастую допускают ошибки. Сводятся они к следующим факторам:
- неправильное и неточное выставление уровня и маячков – приводит к образованию волн на поверхности;
- несоблюдение пропорций – увеличивает риски возникновения трещин;
- тонкий слой – приводит к растрескиванию финишного покрытия;
- отсутствие деформационных швов – рекомендуется делать при работе в комнате более 20 кв. м, в противном случае будет разрушено финишное покрытие;
- поверхность не армируется – лучше слой стяжки армировать, чтобы предотвратить трещины;
- неправильный уход (до высыхания слоя цемента) – также приводит к образованию трещин.
Какая стяжка для водяного пола лучше, каждый может определить самостоятельно
При выборе следует руководствоваться преимуществами и недостатками, особенностями технологии и мерами предосторожности. В противном случае финишное покрытие не выдержит постоянной эксплуатации
