Технические характеристики счетчиков СЕ 101

Какие отметки делаются после поверки в документах

После того как процедура поверки будет завершена, в техническом паспорте прибора учета электрической энергии должна быть сделана отметка о ее прохождении, либо выписано отдельное свидетельство о поверке.

В данном документе должна быть отображена информация о том, когда была произведена поверка, о погрешности поверяемого прибора, а также о том, какие нарушения в его работе были выявлены в ходе процедуры поверки.

Если прибор учета электрической энергии не пройдет поверку, то вы получите на руки документ о том, что данный прибор не соответствует установленным нормам и не подлежит дальнейшему использованию.

Индикация

Импульсы преобразуются электромеханическим способом. Соответствующие управляющие сигналы вращают барабаны. В современных модификациях после обработки микроконтроллером результаты измерений отображаются на цифровом дисплее. Как правило, применяют экономичный индикатор на жидких кристаллах с встроенной подсветкой. Модели с встроенной электроникой оснащают блоком памяти с автономным источником питания, выводами для подключения внешних (удаленных) телеметрических устройств.

Световые индикаторы

Какие бывают счетчики электроэнергии Нева?

В типовом исполнении электросчетчик Энергомера сигнализирует о подключении:

• источника питания (сети 220 В);
• нагрузки.

В некоторых модификациях применяют один индикаторный светодиод. Отмеченные выше режимы отображаются непрерывным (мигающим) сигналом, соответственно. По частоте вспышек можно судить о потребляемой мощности.

К сведению. При отсутствии постоянного свечения «Сеть» следует убедиться в качестве соединительных контактов. Не исключено, что испорчен светодиод. Если не индицируется потребление электроэнергии при работающей нагрузке, также необходим ремонт.

Особенности индикационного табло

По стандартной маркировке после буквы «М» в названии можно уточнить особенности индикатора результатов измерений:

• 6 или 7 – соответствующее количество барабанов;
• отсутствие цифр – комплектация ЖКИ (7 регистров).

Последний символ на барабанном индикаторе означает дробную часть числа. Его отделяют красной точкой или рамкой на лицевой части табло.

Механизм привода оснащен стопором, который препятствует вращению в обратном направлении (предотвращается мошенническое «отматывание» показаний). Во всех современных модификациях устанавливают защиту от блокирования функциональности приборов контроля с применением сильных магнитов.

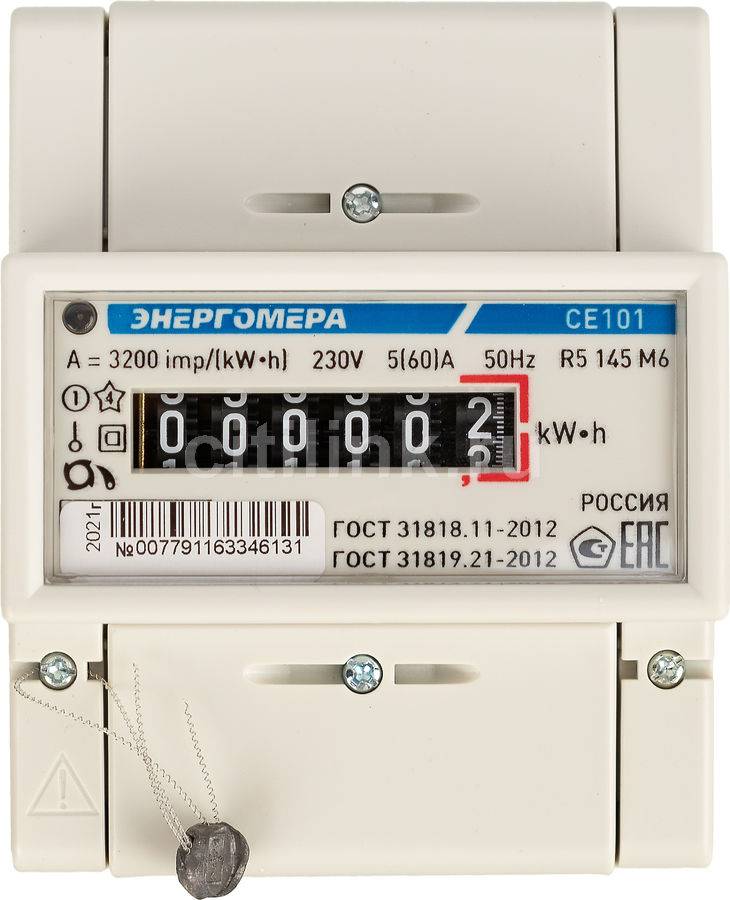

Барабанный индикатор показаний

К сведению. Если предполагается применение при низких температурах, специалисты рекомендуют выбирать счетчик электроэнергии се 101 с барабанным механизмом. Такие изделия сохраняют работоспособность в сильный мороз до -40°C. Жидкокристаллические дисплеи приспособлены для применения в диапазоне от -30°C до +70°C. Однако для продления срока службы такие приборы устанавливают в отапливаемых помещениях.

Особенности конструкции и схема подключения

Счётчик производят в двух видах: электронный и электромеханический. Это сильно расширяет сферу применения устройства. Электронная модель обеспечивается жидкокристаллическим экраном, а для электромеханической используется табло барабанного вида.

Первый тип не используется для наружного подключения, потому что ЖК экран не переносит низкие температуры и резкие перепады. Электромеханический экран можно устанавливать в любом месте, только для улицы необходимо иметь специальный короб.

Схема подключения СЕ 101

Схему подключения можно найти на заднем корпусе счетчика. Все работы по монтажу выполняются на основании руководства производителя. Эти правила можно найти в инструкции по применению. Установка устройства выполняется в несколько шагов. Произвести установку сможет даже человек без опыта.

Внимание! Перед работой необходимо осмотреть Энергомера, чтобы обнаружить видимые повреждения. На подвижной стороне не должно быть затираний. Для установки желательно выбрать сухое и тёплое место

Устройство должно иметь пломбу

Для установки желательно выбрать сухое и тёплое место. Устройство должно иметь пломбу

На подвижной стороне не должно быть затираний. Для установки желательно выбрать сухое и тёплое место. Устройство должно иметь пломбу.

Вам это будет интересно Электросчетчик Меркурий 201Трансформатор: условное обозначение и описание

Этапы подключения Энергомера:

1. провод зачистить от изоляции (не меньше 20 см);
2. далее вставить кабель в клеммы;
3. плотно затянуть верхние и нижние винты;
4. в конце нужно подать напряжение.

Технические характеристики

Как опломбировать счетчик электроэнергии

Счетчик цэ 6807 выпускался в разных модификациях, поэтому для уточнения данных следует делать соответствующие коррекции. Ниже приведены типичные характеристики популярных серий:

• варианты исполнения корпуса для монтажа: Р5-рейка, Ш6-щиток;
• класс точности – 1 или 2;
• номинальное напряжение – однофазное, 220V;
• ток (номинальный/максимальный) – 5/60 А;
• рабочий диапазон температур – от -40°C до +60°Cилиот -30°C до +60°C;
• потребление электроэнергии в нормальных условиях – не более 0,6 Вт/ час;
• количество импульсов на 1 кВт (для передачи на внешнее устройство контроля) – 3,2 тыс.;
• время перехода в рабочий режим после подключения – не более 5 секунд;
• минимальный ток для функционирования прибора – 0,01 А.

Технические характеристики се101

Класс точности Энергомера соответствует государственным стандартам. Базовый показатель тока – 60 ампер. Потребление мощности цепью напряжения не превышает показателя 0, 8. Полная мощность – 0, 1. Вес конструкции – 0, 6 кг.

Обладает следующими особенностями:

1. Минимальное потребление электричества.
2. Во время рабочего процесса светится индикатор.
3. Модель се101 предусматривает защиту от применения магнита (вариант остановки работы), недоучета. Конструкция включает ЖК дисплей.
4. Встроенный шунт используется для снятия правильного, точного количества эл. тока.
5. Корпус надежно защищен от повреждений механического характера, неблагоприятных условий окружающей среды – изменения климата, воздействия эл. магнитных волн. 101
6. Присутствует 2 выхода – оптический (телеметрический) и стандартный.
7. Наличие сумматора (подсоединения электронных или механических схем).

Описание прибора

По принципу действия Энергомера се 101 – электронный прибор, у которого измеряемые напряжение и ток перемножаются при использовании сигма-дельта модуляции. Затем сигнал преобразуется в величину, которая пропорциональна мощности.

Сигнал имеет импульсный характер, а суммируются импульсы счетным устройством электромеханического типа либо микроконтроллером. Результат выводится на вращающиеся барабаны или на жидкокристаллический экран. Токовых цепей может быть одна или две. В случае наличия двух – фиксируется наибольший ток.

Счетчик Энергомера ce101 относится к современным приборам, имеющим возможности для подключения счетчика к системам АСКУЭ (автоматизированного учета) или для проверочных операций. Приборы с ЖКИ обладают памятью, не зависящей от наличия питания, которая позволяет сохранять измеренные значения при отключениях от питающей сети, и жидкокристаллическим дисплеем с выводимой информацией. Если дисплей повреждается, то данные можно считать после подключения исправного экрана.

Счетчик Энергомера се 101 с ЖК-дисплеем

Подключение к системам автоматизированного учета осуществляется при помощи специальных выводов на фронтальной части корпуса, закрытых крышкой из пластмассы.

Световые индикаторы

Счетчик се 101 оснащен световыми индикаторами. На некоторых приборах два светодиода: «Сеть» и «А». Загорание одного из них, с надписью «Сеть», свидетельствует о том, что прибор подсоединен к питающей сети. Второй мигает при подключении нагрузки.

Другие модификации устройства имеют один светодиод «3200 impkW*h», работающий в двух режимах:

• при отсутствии нагрузки он горит ровным светом;
• когда появляется нагрузка светодиод начинает мигать, частота мигания пропорциональна нагрузочному току.

На некоторых моделях есть индикатор «Робр». Его загорание говорит об отсчете обратной мощности.

Если светодиод «Сеть» не горит, могут быть две причины:

1. Из-за неправильного подсоединения счетчика Энергомера се 101. Следует свериться со схемой и проверить надежность подключаемых контактов;
2. Неисправность в приборе или в самом светодиоде. Устройство необходимо отправить в ремонт.

Когда индикатор «Сеть» горит, а счетный механизм не работает, устройство также подлежит отправке в ремонт.

Светящийся светодиод электросчетчика

Внутри корпуса имеются:

• измерительный модуль в виде печатной платы, который преобразовывает мощность в импульсный сигнал;
• один либо два токовых датчика (трансформаторы тока, шунты).

Особенности индикационного табло

Счетное устройство разработано в нескольких видах и обладает особенностями:

1. Если прибор имеет индекс М6, то для считывания выводятся шесть цифр, М7 – 7 цифр, без индекса – ЖК-дисплей с семью цифрами;
2. Последняя цифра отделена запятой, на механических табло имеет красную окантовку;
3. Барабанный механизм обладает стопорами, препятствующими обратному отсчету;
4. Счетчик Энергомера с ЖК-дисплеем защищен от воздействия внешних электромагнитных полей.

Показания шестиразрядного электросчетчика

Важно! Если требуется работа электросчетчика Энергомера се 101 в условиях низких температур, то более надежен прибор с механическим счетным устройством. Заявленные пределы рабочих температур для него шире (от -40°С до + 70°С)

Несмотря на то, что для устройства с ЖК-экраном указанные пределы начинаются с -30°С, практический опыт показывает, что лучше их применять в помещениях с отоплением

Несмотря на то, что для устройства с ЖК-экраном указанные пределы начинаются с -30°С, практический опыт показывает, что лучше их применять в помещениях с отоплением.

Схема подключения

Как подключить прибор учета правильно, показано на рисунке с пояснениями в сопроводительной документации. В стандартных моделях применяют следующую маркировку:

• 1 (2) – фаза источника питания (подключаемой линии), соответственно;
• 3 (4) – нулевые провода генератора (нагрузки);
• 7 и 8 – выходы для подключения телеметрической аппаратуры.

Однополюсный защитный автомат обычно включают только в цепь фазы. Однако рекомендуется через АВ заводить нулевой проводник, чтобы повысить уровень безопасности при КЗ на соответствующий участок сети.

Трехфазный счетчик подключают по такой схеме

К сведению. В любом варианте линия защитного заземления подсоединяется к соответствующему контуру без присоединения к прибору учета.

Счетчик Энергомера СЕ 101

Счетчик Энергомера СЕ 101 наряду с Меркурий 201 чаще всего используются для учета электроэнергии в быту. Так сказать флагманы среди счетчиков, только жаль что по количеству, а не по качеству. Гарантия на счетчик Энергомера СЕ 101 больше, чем у Меркурия и составляет 5 лет. Цена счетчика Энергомера СЕ 101 примерно 600-800 рублей.

Счетчик Энергомера СЕ 101 имеет три вида исполнения: под отверстия крепежа от индукционных счетчиков СЕ101-S10, просто крепеж на стенку щитка CE101-S6 и монтажа на дин-рейку СЕ101 R5, который мы подробно и рассмотрим в этой статье.

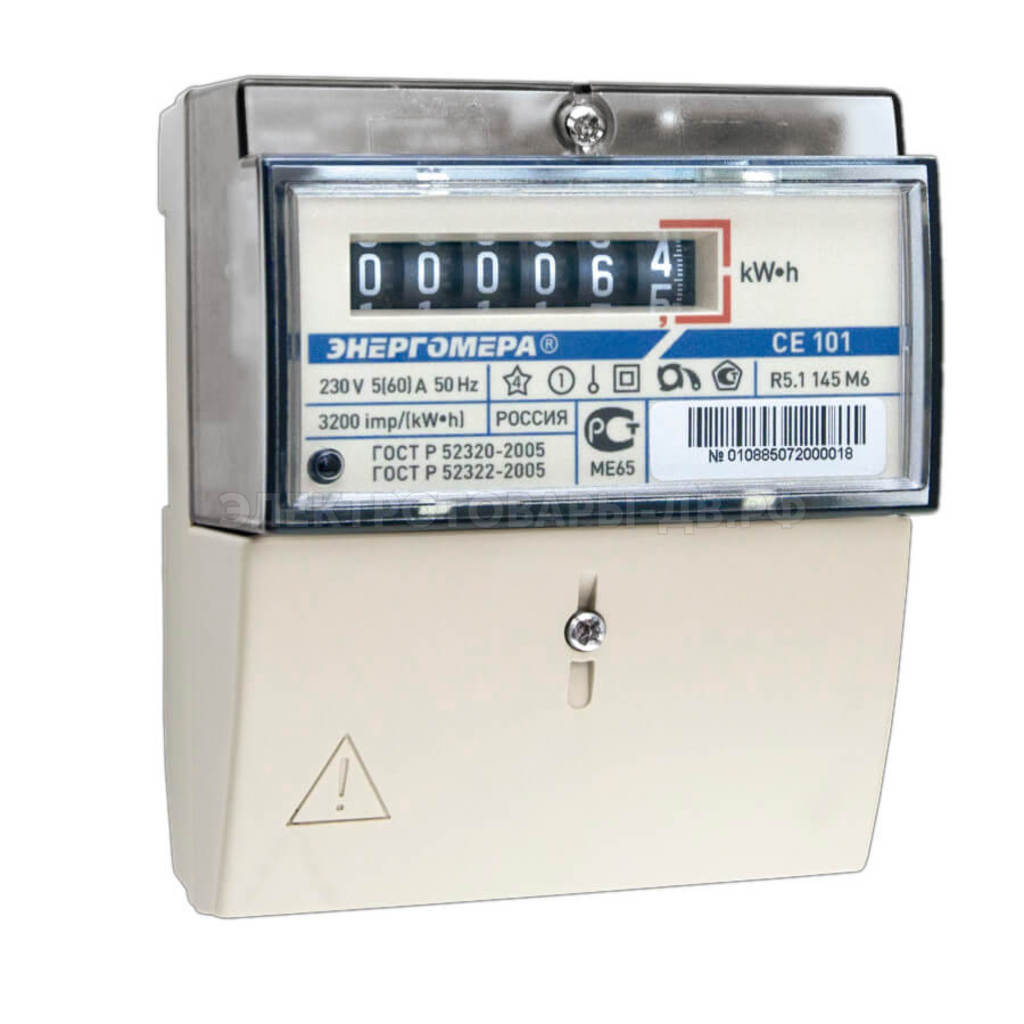

Счетчик Энергомера СЕ 101 R5

Этот счетчик применяется для учета электроэнергии в квартирах и частных домах. В однофазной электросети на 230 В и рассчитан на максимальной ток 60 А.

Счетчик Энергомера СЕ 101 внесен в Госреестр средств измерений РФ и его можно на законных основаниях применять для учета электроэнергии.

Имеет сравнительно небольшие размеры и занимает 5 модулей на дин-рейке в электрощите.

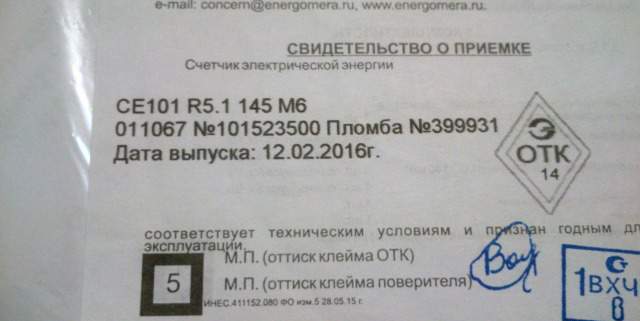

У счетчика Энергомера СЕ 101 нет паспорта, а только формуляр, в котором указаны сведения о счетчике

Проверяйте, чтобы совпадал серийный номер в формуляре и на панели счетчика, также указана дата поверки счетчика, на которую также следует обратить внимание, чтобы вам не впарили счетчик более двухлетней давности, иначе придется его перед установкой заново поверять

В руководстве эсплуатации счетчика СЕ 101 указываются типы исполнения (монтажа) счетчика, параметры, схемы подключения счетчика в зависимости от исполнения.

Но схему подключения счетчика, именно того, который вы устанавливаете, всегда можно увидеть на клеммной крышке счетчика

Руководство по эксплуатации счетчика Энергомера СЕ 101 можно скачать здесь.

Но надо отдать должное и Энергомере, они стали недавно тоже выпускать универсальные счетчики, с монтажом, как на дин-рейку, так и на место индукционных СЕ 101 R5.1, но правда цена более высокая.

Класс точности счетчика Энергомера СЕ 101 равняется 1. Напоминаю, что это максимальная погрешность счетчика, выраженная в процентах, т.е. погрешность Энергомеры СЕ 101 в пределах от -1% до +1%, что соответствует требованиям законодательства РФ в части учета электроэнергии.

При наличии напряжения на клеммах счетчика, загорается красный индикатор, сигнализируя о том, что счетчик под напряжением.

От подделки и от вскрытия корпуса счетчика защищает голограмма.

Пломба на винте корпуса счетчика, также указывает на целостность корпуса счетчика, и что более важное — на ней указан срок поверки счетчика. У нашего счетчика — это III квартал 2014г

На этом пожалуй закончу обзор счетчика Энергомера СЕ 101.

Спасибо за внимание. Запись опубликована в рубрике Электрика с метками Счетчики

Добавьте в закладки постоянную ссылку

Запись опубликована в рубрике Электрика с метками Счетчики. Добавьте в закладки постоянную ссылку.

Исполнения прибора

Прибор выпускается в двух основных исполнениях:

1. CE102-S, исполнение корпуса с комбинированной установкой.
2. CE102-R, исполнение корпуса с креплением на рейку.

Помимо этого есть исполнения по различным видам каналов передачи данных – эта характеристика указана в маркировке прибора:

«Энергомера» в нашем случае это название компании производителя устройства. СЕ102 модель устройства, отмечена на легенде цифрой 1.

1. Исполнение корпуса.
2. Класс точности.
3. Номинальное напряжение.
4. Максимальный ток.
5. Дополнительные опции, в данном случае показано наличие оптического интерфейса(ТМ – телеметрический вывод).

Счётчик Энергомера CE102-R5148-P – это модель СЕ-102, с исполнением корпуса с креплением на din-рейку, 1 класса точности, номинальным напряжением 230В, номинальный/максимальный ток – 10/100А, канал передачи информации – RLC модем.

Межповерочный интервал – 16 лет. Наработка, при периодическом обслуживании, составляет – 160000 часов.

Средний срок службы указан 30 лет, с уточнением, что это срок работы до капитального ремонта устройства. Гарантийный срок 5 лет, с момента выпуска.

Преимущества прибора

Счётчик характеризуют следующие достоинства:

• надёжность конструкции и широкий температурный диапазон окружающей среды;
• возможность подключения к сторонним приборам для контроля и настройки данных;
• защита от хищения электроэнергии с использованием магнита;
• низкая погрешность учёта данных;
• возможность установки необходимых параметров аппарата;
• сигнализация о подключении к сети и скорости потребления электроэнергии;
• удобство в эксплуатации и долговечность.

Рекомендуем:  Счётчик Энергомера СЕ300 — срок службы и преимущества

Учитывая предусмотренные технические возможности и доступную цену, это оптимальный выбор, если условия подсчёта данных не связаны с необходимостью многотарифного определения показателей.

Модификации и технические характеристик

В этой части статьи мы рассмотрим модификации и технические характеристики счетчиков «Энергомера СЕ 101». Как мы говорили выше, устройство имеет шесть вариантов исполнения, но основных всего лишь три, о которых следует рассказать подробней.

1. Модификация электросчетчика СЕ 101-R5. Однофазный прибор учета электрической энергии, работающий по однотарифному принципу. Устройство монтируется на стандартную DIN-рейку.

   Прибор используется для постоянного измерения и отображения на табло активной составляющей мощности потребленной электроэнергии. Подключается счетчик к двухпроводным линиям подачи переменного напряжения.

   В качестве измерительного элемента в устройстве используется датчик тока в виде специального шунта. На следующем рисунке представлена модификация электросчетчика СЕ 101-R5 с жидкокристаллическим дисплеем.

2. Модификация электросчетчика СЕ 101-R5.1. по техническим характеристикам практически ничем не отличается от модели с кодом R5.

   Только корпус прибора совершенно другой. Это также однофазный электросчетчик, выполняющий измерения по одному тарифу. Монтаж устройства можно выполнить как на DIN-рейку, так и непосредственно в электрощиток.

   Прибор используется для замера и отображения на табло активной мощности потребленной электроэнергии. Подключается электросчетчик к двухпроводным сетям переменного напряжения. Измерительным элементом в устройстве является шунт, который используется как датчик тока. На следующей картинке представлено фото модификации счетчика СЕ 101-R5.1 с дисплеем на жидких кристаллах.

3. Модификация электросчетчика СЕ 101-S6. имеет практически идентичные технические характеристики с предыдущими моделями.

   Это также однофазный и однотарифный прибор учета, предназначенный для монтажа в двухпроводных линиях обеспечения электричеством. Только пластиковый корпус устройства имеет совершенно другую форму.

   Прибор можно устанавливать в электрический щиток или непосредственно на стену. В качестве элемента, выполняющего функции датчика тока, используется шунт. На следующем рисунке представлена модификация электрического счетчика СЕ 101-S6 с жидкокристаллическим табло.

Установка электрического аппарата

Перед подключением следует сначала определиться с расположением счетчика «Энергомера», а затем надежно закрепить корпус прибора. Сделать это будет абсолютно несложно любому человеку, если присутствуют соответствующие инструменты.

Желательно эту работу предоставить выполнить специалисту, так как все равно его придется вызывать для регистрации и опломбирования прибора. Перед установкой следует ознакомиться с инструкцией, которая поставляется вместе со счетчиком.

На новом аппарате должна стоять заводская пломба, которая предохраняет доступ к электрическим элементам аппарата. Затем проводятся следующие действия:

• концы проводов очищают на длину 27—30 мм;
• отвинчивают клемные винты и вставляют провода;
• провода зажимаются сначала верхним, а потом нижним винтом;
• через несколько минут протяжка винтов повторяется.

После того как счетчик будет установлен, его следует проверить на работоспособность. После включения прибора, начнет моргать световой индикатор, а показания счетчика будут меняться. Если все это происходит, значит, прибор подключен правильно.

Единственным его недостатком является отсутствие двухтарифной индикации. А также счетчики очень часто ломаются при низких температурах, хотя в инструкции допускается эксплуатация при минус 40° C.

Отличительные особенности счётчика

Одной из его отличительных способностей является увеличенная, в отличие от предыдущих моделей степень защиты от кражи электрического тока или его неправильного учёта:

• При смене направлений электрического тока, относительно фазных напряжений сети;
• Увеличенная степень защиты от воздействия электромагнитных излучений постоянного значения.

Конструкция прибора учёта электрической энергии энергомера цэ6804 позволяет устанавливать его на монтажную рейку конструктивного исполнения – ТН35, в полном соответствии со стандартами монтажа.

Допустимая сила тока приравнивается к 7,5 А, при подключении прибора посредством тр-ра тока, и 60А (100А) при прямом присоединении.

Особенности конструкции и схема подключения

Счётчик производят в двух видах: электронный и электромеханический. Это сильно расширяет сферу применения устройства. Электронная модель обеспечивается жидкокристаллическим экраном, а для электромеханической используется табло барабанного вида.

Первый тип не используется для наружного подключения, потому что ЖК экран не переносит низкие температуры и резкие перепады. Электромеханический экран можно устанавливать в любом месте, только для улицы необходимо иметь специальный короб.

Схема подключения СЕ 101

Схему подключения можно найти на заднем корпусе счетчика. Все работы по монтажу выполняются на основании руководства производителя. Эти правила можно найти в инструкции по применению. Установка устройства выполняется в несколько шагов. Произвести установку сможет даже человек без опыта.

Внимание! Перед работой необходимо осмотреть Энергомера, чтобы обнаружить видимые повреждения. На подвижной стороне не должно быть затираний. Для установки желательно выбрать сухое и тёплое место

Устройство должно иметь пломбу

Для установки желательно выбрать сухое и тёплое место. Устройство должно иметь пломбу

На подвижной стороне не должно быть затираний. Для установки желательно выбрать сухое и тёплое место. Устройство должно иметь пломбу.

Вам это будет интересно Электросчетчик Меркурий 201Трансформатор: условное обозначение и описание

Этапы подключения Энергомера:

1. провод зачистить от изоляции (не меньше 20 см);
2. далее вставить кабель в клеммы;
3. плотно затянуть верхние и нижние винты;
4. в конце нужно подать напряжение.
