Как осуществляется циркуляция в системе отопления
Залитая в отопительную систему вода циркулирует с подачей сверху самоточно. Но это делают и принудительно, в зависимости от схемы и типа котла – нужен специальный насос, подающий воду под давлением. Он может направлять воду до стояков подачи и «обратки». Это предусмотрено в конструкции котла, обеспечивающего принудительную систему подачи воды.
Естественная циркуляция жидкости по трубопроводам применима там, где периодически отмечаются перебои с электропитанием. Если насос работает от сети, то нагревательный котел не сможет работать автономно (энергонезависимый вариант). Вода движется из обогреваемого помещения в гараж и мастерскую по системе, благодаря вытеснению нагретым объемом холодной воды.
При правильном монтаже отопительных приборов и радиаторов эффективно работает любая схема. Реализация вариантов подключения зависит от нескольких составляющих, включая особенности разводку водопровода и общую протяженность теплотрассы.
Первый способ – одностороннее подсоединение радиатора предлагает схему с подающей трубой и отводящей к одной секции. Есть подача в верхнее отверстие и «обратка» через нижнее отверстие. Таким простейшим методом циркуляции гарантировано равномерное прогревание каждого модуля батареи. Большое количество секций (12-15) в однотрубных разводках дает заметные потери тепла, которые минимизируются в вариантах, рассчитанных на повышенную мощность радиаторов.
Трубы подачи и обратки могут заходить в одну и ту же секцию радиатора
Другой способ подключения отопительного оборудования – седельный. Его еще называют нижнее подсоединение радиаторов отопления в частном доме. Когда трубопровод выведен под пол, такой вариант остается наиболее актуальным. Труба-теплоноситель и отводящий фрагмент монтируют к нижним патрубкам противолежащих элементов. У данного методы подключения невысокий КПД – теплопотери порядка 15%. Зато у верхней части радиатора равномерный обогрев. В целях экономии данную схему легко перекрыть на одну комнату от обычных шаровых кранов.
При низкой теплоотдаче за батареи на отопительный сезон рекомендуется устанавливать фольгированный материал на подложке – пенофол или изоспан. Это обеспечит эффект отражения тепла в воздух вместо поглощения тепла отделкой. Ниши для радиаторов можно покрыть белой краской или моющимся обоями светлого тона.
Третий вариант – диагональный способ подключения при двухтрубной схеме. Это так называемое перекрестное подсоединение, рассчитанное на большое количество секций батареи. Хорошо продуманная конструкция предполагает включение саморегулирующихся систем от реле. Подаваемый теплоноситель распределяется внутри радиатора достаточно равномерно, обеспечивая достойную отдачу тепла. Основная подача идет с верхней стороны радиатора, теплоноситель, проходя все секции, идет к «обратке» снизу с разных сторон.
Установка радиатора при помощи строительного уровня
Специалисты рекомендуют придерживаться температурных норм и определенной технологии монтажа, чтобы система работала в оптимальном режиме и без воздушных пробок.
Естественное или принудительное движение воды
Существует два различных вида циркуляции теплоносителя в системе отопления:
- Естественная.
- Принудительная.
Первый вариант можно считать более бюджетным. В данном случае не приходится монтировать специальный насос для циркуляции теплоносителя.
Естественная циркуляция теплоносителя применяется чаще в загородных домах небольшой площади. Главным условием при монтаже трубопроводов является небольшой уклон в сторону движения теплоносителя. Он нагревается в котле и при расширении циркулирует по трубе подачи, проходит через смонтированные радиаторы отопления и по обратке поступает обратно в котел самотеком.
Принудительная циркуляция используется в загородных домах большой площади. В данном случае следует выполнить монтаж циркуляционного специального насоса. Мощность насоса подбирается исходя из площади дома, монтируется оборудование, как на подаче, так и на обратке. На подаче лучше смонтировать насос в том случае, если циркуляция теплоносителя будет выполняться по обе стороны от обогревательного котла. Если циркуляция теплоносителя идет только в одну сторону от котла, то лучшим вариантом является монтаж насоса на обратке (можно даже «скрыть» его рядом с котлом).
Для принудительного удаления из системы воздуха монтируются краны Маевского на каждом радиаторе (могут идти в комплекте с прибором).
Плюсы и минусы диагонального подключения радиаторов отопления
Отличительной особенностью диагональной схемы является подвод трубопровода к радиаторам. Чтобы отопление было максимально эффективное, нужно ознакомиться с положительными и отрицательными сторонами такого подключения.
Плюсы:
- Схема обладает высокой эффективностью, считается оптимальным выбором для частного дома. КПД отопления превышает 90%.
- При диагональном способе подключения можно устанавливать на отопительном приборе обогрева большое количество секций – оптимально до 24 штук.
- Во время циркуляции теплоносителя по секциям образуется контур градиента.
Минусы:
- Эффективность отопления достигается, когда подключение способом по диагонали выполнено в двухтрубной системе. Для однотрубной схемы такой вариант плохо подходит.
- Подвод двух труб к отопительному прибору обогрева с разных сторон не эстетично смотрится внутри помещения.
- При диагональной схеме подвод патрубков к прибору обогрева происходит с двух сторон. В будущем, если надо добавить или уменьшить количество секций, трубопровод придется разрезать.
- Для квартир диагональная схема используется редко, а в некоторых случаях вовсе не доступна.
- Монтаж отопительного контура по диагональной схеме затратный, так как требует больше материалов и работы.
Чтобы иметь четкое представление о диагональном способе подсоединения, надо разобраться с его особенностями и нюансами.
Двухтрубная система, боковой способ
- На подающей трубе выбирают удобное место, желательно как можно ближе к радиатору, с его внешней стороны (левее или правее) для установки тройника. При определении положения тройника следует учесть необходимость повернуть отвод по направлению входа в батарею с помощью уголка.
- На тройнике монтируется вентиль, как в варианте однотрубной системы.
- От этого крана проводится соединение с верхним входным каналом радиатора.
- Нижнее отверстие на стороне подключения секций, которое в данном случае будет служить выходом, соединяется с трубопроводом возвратного потока по тому же принципу. Для эстетической составляющей конструкции желательно соблюдать аналогию зеркального отражения подающей части схемы.
Материалы и инструменты, необходимые для монтажа
Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.
Как подключить радиатор отопления с боковым подключением
Смотрите это видео на YouTube
Инструмент и приспособления
Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:
- перфоратор;
- дрель-шуруповёрт;
- сварочный аппарат для полипропиленовых труб;
- молоток;
- уровень;
- рулетка и линейка;
- маркер;
- гаечный и трубный ключи;
- торцевой ключ для сборки секций.
- шнур или намотка для резьбовых соединений;
- герметик.
Материалы
Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:
- Кронштейнов.
- Кран Маевского или автоматический воздухоотводчик.
- Заглушек.
- Запорной арматуры.
Кронштейны
Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.
Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.
Кран Маевского или автоматический воздухоотводчик
В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.
Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель
Гаечным ключом осторожно закручивают кран до упора
Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды
В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей
Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.
Заглушки
Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.
В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).
Запорная арматура
Запорная арматура для радиаторов отопления — это три вида кранов.
Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.
Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.
Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.
Разновидности систем отопления
Схема подключения радиаторов к системе отопления зависит от типа разводки трубопроводов, выполняемой по однотрубной или двухтрубной схемам. Вне зависимости от типа разводки, система состоит из горизонтальных магистралей и вертикальных стояков.
Существует третий вариант подключения радиаторов – лучевой или коллекторный. Особенность данного вида в том, что все батареи не замкнуты единой цепью, к каждому отдельному отопительному прибору ведется отдельный элемент трубы. Недостаток данного вида подключения – труб требуется очень много, а монтаж осуществляется прямо под бетонную стяжку. Однако, имеется и существенное преимущество – эстетичность проложенного отопления и теплый пол в помещении.
Однотрубная система
При таком типе разводки все отопительные элементы последовательно соединяются одним трубопроводом. Циркуляция подогретого и охлажденного теплоносителя происходит по кольцу, поочередно подаваясь к каждому радиатору.
Последовательная разводка такого типа требует правильного подбора диаметра трубы, иначе вся система окажется неэффективной.
Однотрубная схема может быть эффективна в многоквартирном доме, где теплоноситель сначала под давлением закачивается на верхние этажи, после чего естественным образом стекает по радиаторам к котельной. Циркуляция может происходить без применения насосов. Схема также показывает неплохую эффективность в небольших домах с общей протяженностью отопительной системы не более 30 метров и количеством батарей до 5 единиц.
Преимущества:
- низкая стоимость;
- малое количество используемых материалов;
- подходит для абсолютно любых типов радиаторов;
- возможно использование для систем теплого пола.
Недостатки:
- сложность при проектировании и монтаже;
- невозможность регулировки подачи тепла на отдельные отопительные приборы;
- высокая доля потерь тепла;
- низкая эффективность при невысоком давлении теплоносителя;
- вероятность возникновения проблем с циркуляцией жидкости и застоев.
Специалисты рекомендуют ряд хитростей, которые способны компенсировать некоторые минусы однотрубной разводки:
- радиаторы устанавливаются по возрастанию количества их секций;
- увеличение их количества в помещении;
- первыми в кольце должны быть помещения, где происходят наибольшие потери тепла.
Двухтрубная
При двухтрубной разводке используются два трубопровода: для горячего и холодного теплоносителя. По первому подогретая вода поступает в радиаторы, а по второму – забирается от них обратно к газовому котлу. Батареи подключаются параллельно. Так каждый отопительный элемент прогревается равномерно, это обеспечивает одинаковую температуру и равномерный прогрев во всех комнатах.
Двухтрубная разводка считается наиболее оптимальной, поскольку обеспечивает минимальные потери тепла. Вместе с этим, её монтаж обходится дороже, поскольку объём прокладываемых труб увеличивается.
Преимущества:
- малые потери тепла;
- возможность регулировки температуры на каждом отдельном радиаторе;
- возможность применения автоматизированных регуляторов;
- равномерность прогрева всех помещений;
- простота обслуживания и исправления ошибок, если таковые допущены при проектировании.
Недостатки:
- повышение стоимости за счет большого количества материала;
- длительность монтажа.
Следует заметить, что хоть количество используемой трубы и увеличивается, однако её диаметр меньше по сравнению с однотрубной схемой. Соответственно, цена монтажа двухтрубной системы будет больше, но разница может оказаться не такой значительной.
Какой может быть обвязка из полипропиленовых труб
Схем обвязки радиаторов системы водяного отопления существует множество. Из существующих способов потребитель всегда выбирает тот, который в имеющихся условиях требует минимального расхода материала при максимальной эффективности расположения радиаторов.
Фактически же ситуация такова, что, в отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже, поэтому экономить на длине трубопровода в ущерб эффективности не стоит. Выбирать следует тот тип обвязки, который в конкретном случае будет максимально эффективен.
Выбор обвязки заключается в принятии решения по следующим вопросам:
- какая схема системы отопления будет использована (однотрубная или двухтрубная);
- какой тип подключения радиаторов будет применяться (диагональный, боковой или нижний).
Как правило, при использовании любой схемы отопления — однотрубной или двухтрубной можно применять использовать все типы подсоединения батарей.
по мнению экспертов, прокладку трубопровода необходимо вести с минимальным количеством изгибов — прямые участки трубы более устойчивы к гидродинамическим нагрузкам и образованию воздушных пробок.
Монтаж систем отопления с помощью полипропиленовых труб, в зависимости от схемы, выполняется с соблюдением определённых правил.
- обычно в такой системе используется последовательное подключение радиаторов;
- перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку — при нормальной работе системы отопления байпас не задействуется, а при проведении профилактических работ или в аварийной ситуации подача воды в радиатор прекращается, и теплоноситель беспрепятственно циркулирует через байпас.
- используется как параллельное, так и последовательное подключение батарей;
- патрубки радиатора подключаются к разным трубам — верхний к подающей трубе, нижний к обратке.
Обычно в двухтрубных системах выполняется параллельное подключение радиаторов, поэтому установка байпасов не требуется.
Обвязка радиаторов полипропиленовыми трубами выполняется двумя способами: пайкой и с помощью фитингов. В зависимости от выбранного способа, подключение батарей осуществляется с помощью специального паяльника или сантехнических ключей под американку.
Список работ по обвязке радиатора
В данном случае указанную процедуру будем проводить, используя трубы из полипропилена. Шаровые краны должны быть прямыми или угловыми, которые также изготовлены из полипропилена.
Выполнить установку несложно, если у вас уже есть определенный навык работы с такими материалами. Цена элементов для отопительной системы совсем небольшая.
Как подсоединить радиатор отопления к полипропиленовой трубе от стояка
Чтобы выполнить обвязку придерживайтесь следующей очередности работ:
муфту с накидной гайкой следует вставить в мультифлекс; специально изготовленные скобы помогут закрепить трубы на стенах, важно подобрать удобную высоту, только чтобы трубы не касались поверхности, зафиксировать элементы на стенах можно при помощи гвоздей или саморезов
Трубы легко спрятать за гипсокартонными конструкциями
Совет: выполняя укладку труб в стенах, используйте полипропиленовые трубы для отопления. которые будут выходить из них лишь в местах подключения.
Для закрепления батарей можно использовать самый различный крепеж, но обычно отдают предпочтение штыревому соединению. Чтобы повесить отопительное оборудование на необходимой высоте можно воспользоваться угловыми кронштейнами.
Если речь идет о батарее-панели, обычно крепеж можно найти в самом комплекте. Если использовать секционные батареи, заранее подумать о его приобретении.
Совет: два кронштейна или два штыря вполне будет достаточно для закрепления одного обычного радиатора.
Схема подключения радиаторов Паук
Образно представим котел из которого мы берем трубопровод, и выводим его где то в центр дома. Обычно такая система называется паук. Опускаем стояки и собираем, направляем это все в обратку. Подсоединяем к трубам радиаторы. Теплоноситель поднимается вверх по своим естественным физическим законам. То есть горячий теплоноситель идет вверх, а на второй трубе посередине он уходит и падает вниз. Проходит через радиатор, охлаждается и попадает в обратку.
Обратите внимание, нижние трубы идут под уклоном. Это единственная проблема, то что нужно делать уклоны. Но именно в сегодняшнее время многие опять переходят на эти старые системы, так как начинаются проблемы с энергоносителями
Например, часто отключают электричество, при этом насос работать не будет. Система просто встанет. А вот такая система работает у вас постоянно. Котел может быть любой: газовый, угольный, дизельный и даже электрический. Вся эта система будет работать
Но именно в сегодняшнее время многие опять переходят на эти старые системы, так как начинаются проблемы с энергоносителями. Например, часто отключают электричество, при этом насос работать не будет. Система просто встанет. А вот такая система работает у вас постоянно. Котел может быть любой: газовый, угольный, дизельный и даже электрический. Вся эта система будет работать.
Эта система очень громоздкая. Её необходимо практически выводить на крышу и на чердак. Поэтому не каждому дано ее осилить.
Процесс подключения радиатора отопления по диагональной схеме
Однотрубная система отопления
В многоэтажных домах чаще всего применяется однотрубная система. В этой схеме каждый радиатор как бы вставлен в «разрыв» единственной трубы, по которой осуществляется и подача теплоносителя, и его отвод в сторону «обратки».
Варианты однотрубных стояков отопления в многоэтажном доме.
Теплоноситель проходит последовательно все радиаторы, установленные в стояке, постепенно растрачивая тепло. Понятно, что на начальном участке стояка его температура всегда будет выше – это также необходимо учитывать при планировании установки радиаторов.
Здесь важен еще один момент. Такая однотрубная система многоквартирного дома может быть организована по принципу верхней и лир нижней подачи.
- Слева (поз.1) показана верхняя подача – теплоноситель по прямой трубе передается к верхней точке стояка, а затем последовательно проходит через все радиаторы на этажах. Значит, направление подачи потока идет сверху вниз.
- В целях упрощения системы и экономии расходных материалов нередко организуется и иная схема – с нижней подачей (поз. 2). В этом случае на восходящей к верхнему этажу трубе точно также последовательно установлены радиаторы, как и на опускающейся вниз. Значит, направление потока теплоносителя в этих «ветвях» одной петли меняется на противоположное. Очевидно, что разница температур в первом и последнем радиаторе такого контура будет еще ощутимей.
Важно разобраться с этим вопросом – на какой же трубе подобной однотрубной системы устанавливается ваш радиатор – от направления потока зависит оптимальная схема врезки. Обязательное условие обвязки радиатора в однотрубном стояке – байпас. Обязательное условие обвязки радиатора в однотрубном стояке – байпас
Обязательное условие обвязки радиатора в однотрубном стояке – байпас
Под не совсем понятным для некоторых названием «байпас» понимается перемычка, связывающая трубы подключения радиатора к стояку в однотрубной системе. Для чего нужен байпас в системе отопления , какими правилами руководствуются при его установке – читайте в специальной публикации нашего портала.
Широко применяется однотрубная система и в частных одноэтажных домах, хотя бы из соображений экономии материалов для ее монтажа. В этом случае хозяину проще разобраться с направлением потока теплоносителя, то есть с какой стороны у него будет осуществляться подача в радиатор, а с какой – выход.
В любой однотрубной системе отопления при установке радиаторов важно точно знать направление потока теплоносителя
Привлекая простотой своего устройства, такая система все же несколько настораживает сложностью обеспечения равномерного нагрева на разных радиаторах домовой разводки
Что важно знать об однотрубной системе отопления частного дома , как ее смонтировать своими руками – читайте в отдельной публикации нашего портала
Достоинства и недостатки
Эта система отопления имеет немало достоинств при использовании в небольших домах:
- Она немного конструктивно проще и поэтому дешевле двухтрубной.
- Современные термовентили позволяют регулировать температуру каждого радиатора в отдельности (при параллельном подключении). Это позволяет не наращивать длину радиаторов в каждом последующем помещении, как это делалось раньше.
- Установка кранов позволяет отключать каждую батарею.
- Однотрубная система отопления быстрее прогревается, чем двухтрубная.
- Одна труба выглядит красивее, чем две.
Недостатки:
- Падение температуры на каждом последующем радиаторе значительное. В большом доме терморегуляторов недостаточно для балансировки системы. Поэтому для равномерного прогрева всех комнат придется увеличивать количество секций батарей – на 10% в каждой следующей комнате.
- Считается, что однотрубная разводка дешевле, чем двухтрубная. Но это верно для небольших домов и дач. В больших – стоимость радиаторов превышает экономию на трубах.
- При наращивании длины радиаторов могут возникнуть сложности с их размещением.
- Однотрубную систему невозможно адаптировать для обогрева двухэтажного дома.
Лучшая схема подключения радиаторов отопления и устранение проблем
Все эти потери, которые могут возникнуть на отопительных приборах, принимать в расчет нужно только на больших системах. Подключение батарей отопления в частном доме в системе с принудительной циркуляцией (с насосом) может быть любое. На количестве отдаваемого тепла это если и отразится, то совершенно незначительно. Выбирайте тот вид подключения радиаторов отопления, который наиболее удобен в вашем случае. Он и будет лучшим
Важно правильно рассчитать количество секций, а снижение теплоотдачи на 7% или 15% вы при этом не почувствуете: все расчеты берутся с запасом, округления — в большую сторону. Так что особо переживать нет причин. Волноваться приходится, когда «батареи не греют», или нагреваются неравномерно
Но тут нужно в каждом случае рассматривать конкретную ситуацию: подключение, тип системы и разводки. Но есть несколько стандартных ситуаций, в которых причины тоже часто стандартны:
Волноваться приходится, когда «батареи не греют», или нагреваются неравномерно. Но тут нужно в каждом случае рассматривать конкретную ситуацию: подключение, тип системы и разводки. Но есть несколько стандартных ситуаций, в которых причины тоже часто стандартны:
- При подаче теплоносителя сверху, внизу радиатор остается холодным. Наиболее вероятная причина — забита «обратка» или запорный вентиль (если он есть). Нужно прочистить кран или заменить кусок трубы — в зависимости от ситуации.
Верх радиатора не греется. Скорее всего, в верхней части скопился воздух. Выпускаете его при помощи крана «Маевского». Теплообмен должен восстановиться.
- При боковом или нижнем подключении с байпасом (перемычкой) может возникнуть ситуация, когда при горячем стояке радиатор остается чуть теплым. Это возможно когда байпас имеет большую пропускную способность, чем необходимо. Получается, что значительная часть теплоносителя уходит через него. Если сначала ситуация была нормальной, скорее всего засорился или сломался вентиль, который стоит после байпаса. Прочищаете или меняете его и все должно быть в норме.
Вообще ситуаций и причин множество. Но чаще всего, если раньше температура на приборе была нормальной, а вдруг стал он холодным, причина кроется в засоренной трубе или вентиле, в заросшей трубе. Проверьте все, почистьте. Должно заработать. Если результата нет — вызывайте спеца. Но он, скорее всего, будет повторять ваши манипуляции.
Причина того, что плохо греются батареи обычно в том, что забились краны или заросли трубы
Слабо греющие радиаторы — это одна проблема. Не менее дискомфортно себя чувствуешь, когда в помещении слишком жарко. И это часто ощущают на себе те люди, которые поставили металлопластиковые окна. Сразу становится очень тепло, временами, при умеренных температурах «за бортом», невыносимо жарко. Приходится или часто открывать окна, или закрывать вентили на подаче. Комфортным такое существование назвать сложно. Но все можно исправить.
Отрегулировать (понизить или повысить) температуру, а не закрыть полностью, можно несколькими способами. Есть игольчатые вентили, которые позволяют изменять подачу теплоносителя вручную. Вы частично перекрываете поток, тепла выделяется меньше. Похолодало — кран открыли больше — тепла стало выделяться больше. Есть автоматические устройства — терморегуляторы на батареи (радиаторы), их называют «термокран», «термостат», «регулятор». От этого суть не меняется. Поворотом головки этого термостата, вы выставляете ту температуру, которую хотите поддерживать в комнате. И устройство само регулирует поток теплоносителя. Точность поддержания температуры плюс-минус 1oC.
Схемы подключения радиаторов отопления в частном доме — нормы и правила монтажа
Для того чтобы отопительная система автономного типа работала максимально эффективно и качественно, важно не только правильно подобрать отопительные приборы, входящие в ее конструкцию, но и подключить их соответствующим образом, используя оптимальные схемы подключения радиаторов отопления в частном доме
От того, насколько грамотно и профессионально это будет сделано, напрямую зависит комфорт проживания в доме, поэтому лучше всего доверить выполнение расчетов и монтаж системы специалистам
Но, при необходимости, выполнить работы по установке можно и самостоятельно, обратив внимание на следующие моменты:
- Правильность монтажа разводки.
- Последовательность подключения всех элементов системы, включая трубопроводы, запирающую и регулирующую арматуру, котел и насосное оборудование.
- Выбор оптимального отопительного оборудования и комплектующих.
Что необходимо для монтажа
Способы, по которым можно подключить радиаторы
Двухтрубная система
Уже исходя из названия становится понятно, что каждый из радиаторов в такой схеме «опирается» на две трубы – отдельно на подачу и «обратку».

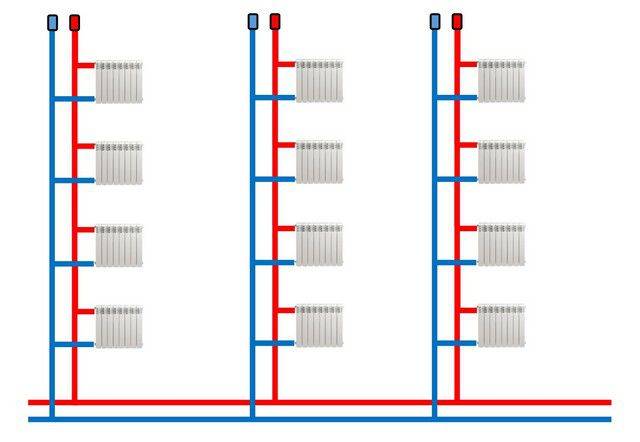

Если взглянуть на схему двухтрубной разводки в многоэтажном доме, то сразу видны отличия.
Оба стояка выполняют роль своеобразных коллекторов, к которым параллельно, независимо друг от друга подключены радиаторы отопления
Понятно, что зависимость температуры нагрева от места расположения радиатора в системе отопления – сведена к минимуму. Направление потока определяется только взаимным расположением врезанных в стояки патрубков. Единственное, что необходимо знать – это то, какой конкретно стояк выполняет роль подачи, а какой является «обраткой» – но это, как правило, легко определяется даже по температуре трубы.
Некоторых жильцов квартир может ввести в заблуждение наличие двух стояков, при которых система не перестанет быть однотрубной. Посмотрите на иллюстрацию ниже:
Стояков по два в обоих случаях, а системы отопления – принципиально разные
Слева, хотя вроде бы стояков и два, показана однотрубная система. Просто по одной трубе осуществляется верхняя подача теплоносителя. А вот справа – типичный случай двух разных стояков – подачи и «обратки».
