Приступаем к работе
Прежде чем сооружать солнечный коллектор, необходимо произвести соответствующие расчеты и определить, как много энергии он должен производить. Но от самодельной установки ждать высокого КПД не стоит. Сориентировавшись, что его будет достаточно – можно приступать.
Работу можно поделить на несколько основных этапов:
- Изготовить короб
- Изготовить радиатор или теплообменник
- Изготовить аванкамеру и накопитель
- Собрать коллектор
Чтобы изготовить коробку под солнечный коллектор своими руками, следует заготовить обрезную доску толщиной 25-35 мм и в ширину 100-130 мм. Дно ее следует сделать текстолитовым, оснастив его ребрами. Оно также должно быть хорошо теплоизолированное при помощи пенопласта (но предпочтение отдают минеральной вате), накрытого оцинкованным листом.
Еще 4 эффективных способа альтернативного отопления дома
О которых вы можете узнать в нашей следующей статье
Подготовив короб, настает пора мастерить теплообменник. Следует придерживаться инструкции:
- Необходимо подготовить 15 тонкостенных металлических трубок длиной 160 см и две дюймовые трубы длиной 70 см
- В обоих утолщенных трубках сверлятся отверстия диаметра меньших трубок, в которые они будут устанавливаться. При этом нужно следить за тем, чтоб они были по одной стороне соосны, максимальный шаг между ними 4.5 см
- Следующий этап – все трубки нужно собрать в единую конструкцию и надежно сварить
- Теплообменник монтируется на лист оцинковки (ранее прикрепленный к коробу) и фиксируется при помощи стальных хомутов (можно сделать металлические зажимы)
- Днище короба рекомендуют покрасить в темный цвет (например, черный) – он будет лучше поглощать солнечное тепло, но чтобы снизить тепловые потери, внешние элементы красятся белым
- Завершить монтаж коллектора необходимо установкой покровного стекла около стенок, при этом не забыв о надежной герметизации стыков
- Между трубками и стеклом оставляется расстояние, равное 10-12 мм
Остается соорудить накопитель под солнечный коллектор. Его роль может исполнять герметичная емкость, объем которой варьируется около 150-400 л. Если найти одну такую бочку не удается, можно сварить между собой несколько небольших.
Как и коллектор, накопительный бак основательно изолируют от потерь тепла. Остается изготовить аванкамеру – небольшой сосуд объемом 35-40 л. Он должен оснащаться падающим воду устройством (шарнирным краном).
Остается самый ответственный и важный этап – собрать коллектор воедино. Сделать это можно таким образом:
- Вначале необходимо установить аванкамеру и накопитель. Необходимо следить, чтоб уровень жидкости в последнем был на 0.8 м ниже, чем в аванкамере. Так как воды в таких устройствах может собираться немало, необходимо продумать, каким образом они будут надежно перекрываться
- Коллектор размещается на крыше дома. Исходя из практики, рекомендуется делать это на южной стороне, наклонив установку под углом 35-40 градусов к горизонту
- Но нужно учитывать, что между накопителем и теплообменником расстояние не должно превышать 0.5-0.7 м, иначе потери будут слишком существенны
- В конце должна получиться следующая последовательность: аванкамера обязана располагаться выше накопителя, последний – выше коллектора
Наступает самый ответственный этап – необходимо соединить все составляющие воедино и подключить к готовой системе водопроводную сеть. Для этого потребуется посетить магазин сантехники и приобрести необходимые фитинги, переходники, сгоны и прочую запорную арматуру. Высоконапорные участки рекомендуют соединять трубой диаметром 0.5 дюйма, низконапорные – 1 дюйм.
Введение в эксплуатацию выполняется следующим образом:
- Установка заполняется водой посредством нижнего дренажного отверстия
- Подсоединяется аванкамера и регулируются уровни жидкости
- Необходимо пройтись вдоль системы и проверить, чтобы не было утечек
- Все готово к повседневной эксплуатации
Заполнение системы
Теперь вы можете заполнить коллектор водой и протестировать работу системы. Я поставил его под углом, а (пустой) бак чуть выше. Одна трубка соединяется с нижним штуцером, другая — с верхним. Чтобы заполнить систему водой, я подключил нижнюю трубу к водопроводу и слегка приоткрыл вентиль, чтобы система постепенно наполнялась водой. Это необходимо, чтобы вода постепенно вытеснила весь воздух. Когда вода вышла из второй трубки (коллектор был полностью заполнен), я полностью открыл вентиль, чтобы оставшийся воздух вышел под напором воды. Я также наполнил резервуар для воды.
Когда пузырьки воздуха перестали наблюдаться в потоке воды, выходящей из сливного шланга, я перекрыл подачу воды и погрузил оба конца шланга в воду в баке (они всегда должны быть под водой, чтобы воздух не попадал в систему).
Как работает зимой?

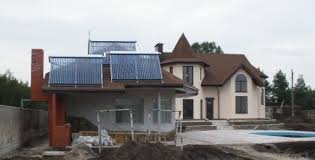

В системах отопления, как правило, используются вакуумные коллекторы, это определяется их техническими характеристиками и условиями эксплуатации.
Основной элемент вакуумного солнечного коллектора – это вакуумная трубка, которая состоит из:
- Изоляционной трубки, выполненной из стекла или иного материала, пропускающего солнечные лучи с минимальными потерями их мощности;
- Медной, тепловой трубки, помещенной во внутреннее пространство изоляционной трубки;
- Алюминиевой фольги и поглощающего слоя, расположенных между трубками;
- Крышкой изоляционной трубки, являющейся уплотнительной прокладкой, обеспечивающей вакуум во внутреннем пространстве устройства.
Работа системы осуществляется следующим образом:
- Под воздействием солнечной энергии, теплоноситель контура трубки, испаряется и поднимается вверх, где в теплообменнике коллектора конденсируется, передает свое тепло теплоносителю наружного контура, после чего стекает вниз, и процесс повторяется.
- Теплоноситель наружного контура, из теплообменника солнечного коллектора, подается на бак-аккумулятор, где происходит передача полученной тепловой энергии теплоносителю системы отопления и горячего водоснабжения.
- Циркуляция теплоносителя наружного контура осуществляется путем установки циркуляционного насоса и систем автоматики, обеспечивающей работу системы в автоматическом режиме.
- В комплекс системы автоматики входит контроллер, датчики и элементы управления, обеспечивающие установленные параметры работы системы (температура, расход жидкости в системе ГВС и т. д.)
Для того, чтобы данная система была эффективна и справлялась с выполнением поставленных задач, в том числе и в зимний период, системой предусматривается установка дублирующих источников энергии. Это может быть дополнительная система нагрева, с использованием теплоносителя, как на приведенной схеме, когда теплоноситель дополнительного контура нагревается путем использования различных видов топлива (газ, биотопливо, электричество). Также, с подобную задачу можно выполнить путем установки электрических ТЭНов, непосредственно в бак-аккумулятор. Работу дублирующих источников энергии контролирует система автоматики, включая в работу данные устройства, по мере необходимости.
Принцип работы и конструкционные особенности
Современные гелиосистемы — один из видов альтернативных источников получения тепла. Они применяются в качестве вспомогательного отопительного оборудования, перерабатывающего солнечное излучение в полезную владельцам дома энергию.
Они способны полностью обеспечить горячее водоснабжение и отопление в холодное время года только в южных регионах. И то, если занимают достаточно большую площадь и установлены на открытых, не затененных деревьями площадках.
Несмотря на большое количество разновидностей, принцип работы у них одинаковый. Любая гелиосистема представляет собой контур с последовательным расположением приборов, и поставляющих тепловую энергию, и передающих ее потребителю.
Основными рабочими элементами являются солнечные батареи на фотоэлементах или солнечные коллекторы. Технология сборки солнечного генератора на фотопластинах несколько сложнее, чем трубчатого коллектора.
В этой статье мы рассмотрим второй вариант — коллекторную гелиосистему.
Солнечные коллекторы пока служат вспомогательными поставщиками энергии. Полностью переключать отопление дома на гелиосистему опасно из-за невозможности прогнозировать четкое количество солнечных дней
Коллекторы представляют собой систему трубок, соединенных последовательно с выходной и входной магистралью или выложенных в виде змеевика. По трубкам циркулирует техническая вода, воздушный поток или смесь воды с какой-либо незамерзающей жидкостью.
Циркуляцию стимулируют физические явления: испарение, изменение давления и плотности от перехода из одного агрегатного состояния в другое и др.
Принцип действия солнечных коллекторов основан на получении и накапливании солнечной энергии, сообщаемой теплоносителю (+)
Сбор и аккумуляция солнечной энергии производится абсорберами. Это либо сплошная металлическая пластина с зачерненной наружной поверхностью, либо система отдельных пластин, присоединенных к трубкам.
Для изготовления верхней части корпуса, крышки, используются материалы с высокой способностью к пропусканию светового потока. Это может быть оргстекло, подобные полимерные материалы, закаленные виды традиционного стекла.
Для того чтобы исключить потери энергии с тыльной стороны прибора в короб укладывается теплоизоляция
Надо сказать, что полимерные материалы довольно плохо переносят влияние ультрафиолетовых лучей. Все виды пластика имеют достаточно высокий коэффициент теплового расширения, что часто приводит к разгерметизации корпуса. Поэтому использование подобных материалов для изготовления корпуса коллектора стоит ограничить.
Вода в качестве теплоносителя может применяться только в системах, предназначенных для поставки дополнительного тепла в осенне/весенний период. Если планируется круглогодичное использование гелиосистемы перед первым похолоданием техническую воду меняют на смесь ее с антифризом.
В воздушных гелиосистемах в качестве теплоносителя используется воздух. Каналы для его движения можно сделать из обычного профлиста (+)

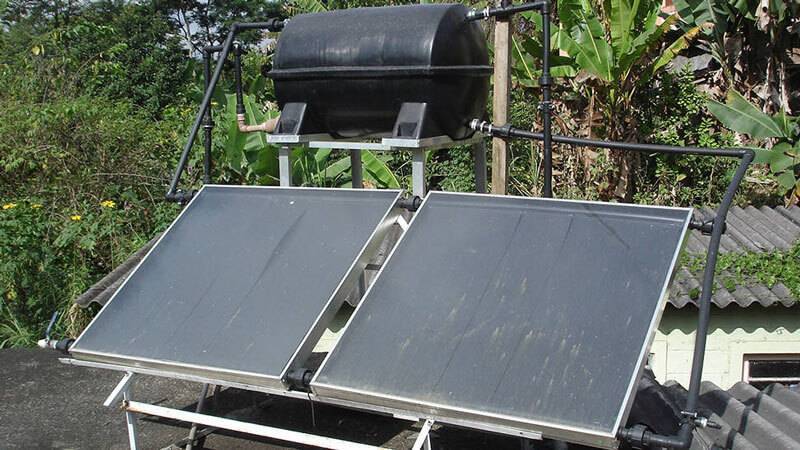

Если солнечный коллектор устанавливается для обогрева небольшого строения, не имеющего связи с автономным отоплением коттеджа или с централизованными сетями, сооружается простейшая одноконтурная система с нагревательным прибором в начале ее.
В цепочку не включают циркуляционные насосы и нагревательные устройства. Схема предельно проста, но работать она может лишь солнечным летом.
При включении коллектора в двухконтурное техническое сооружение все гораздо сложнее, но и диапазон пригодных для применения дней существенно увеличен. Коллектор обрабатывает только один контур. Преобладающая нагрузка возлагается на основной отопительный агрегат, работающий на электроэнергии или любом виде топлива.
Для изготовления солнечного коллектора можно воспользоваться готовой схемой, можно построить собственную пилотную модель и опробовать ее на практике (+)
Несмотря на прямую зависимость производительности солнечных приборов от количества солнечных дней, они востребованы, и спрос на солнечные устройства стабильно повышается. Популярны они среди народных умельцев, стремящихся направить все виды природной энергии в полезное русло.
Усложненный вариант устройства
Этот коллектор мощнее предыдущего, но и сложнее в изготовлении. С его помощью можно греть воду для стирки и купания. Мощность — чуть больше 2 кВт*ч. Летом при интенсивном солнечном излучении температура в баке воды на 500 л за час нагревается на 4 градуса.
Есть мнение, что и с отоплением такой солнечный коллектор для нагрева воды из шланга справится. Но практика показывает, что газогенератор эффективнее решает эту задачу.
Для производства достаточно:
- одного OSB-листа 1250х2500;
- двух метров фольгированного утеплителя;
- 25 метров шланга;
- куска поликарбоната;
- трех листов плотного пенопласта;
- сотни шурупов со шляпкой;
- двух метров перфорированной жести;
- двух кусков дранки;
- двух брусьев длиной 4,5 м;
- герметика;
- баллончика черной краски плюс литр эмали.

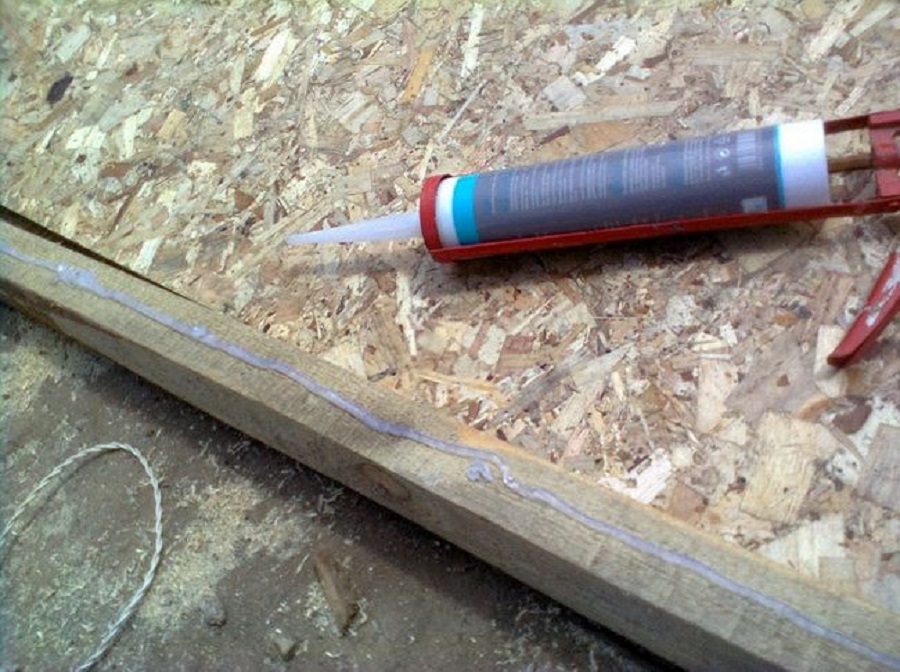

Из бруса и плиты делаем короб с желобами под поликарбонат. По углам вырезаем замки, скрепляем конструкцию герметиком.

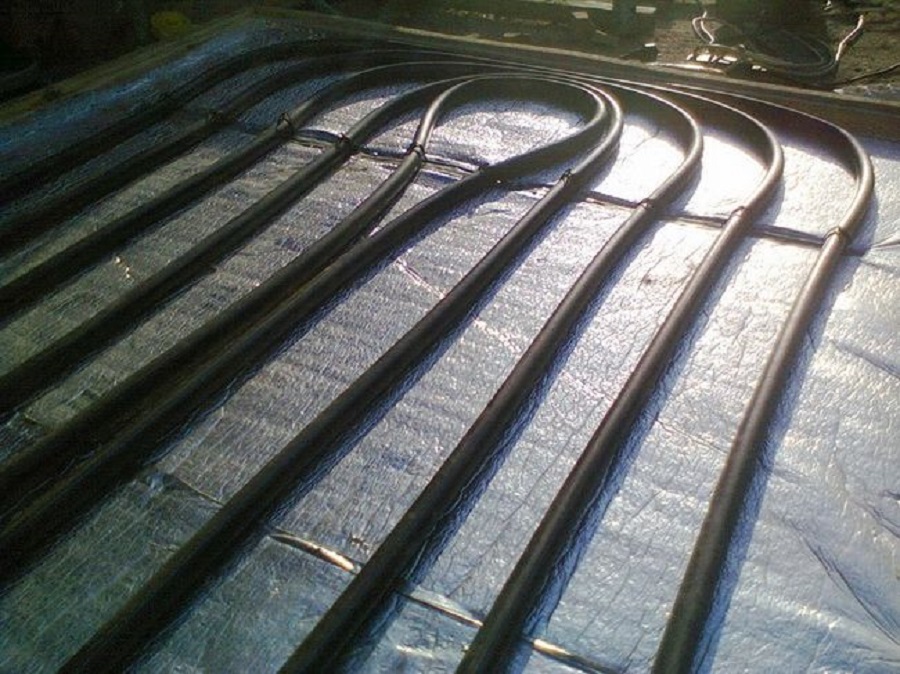

На дно короба выкладываем пенопласт, приклеиваем утеплитель, саморезами крепим жесть. Проделываем отверстия, пропускаем проволоку, выкладываем по направляющим шланг.
Прокрашиваем все из баллончика. Поликарбонат приклеиваем на силикон, фиксируем дранкой и шурупами. Устройство подключаем к баку через циркуляционный насос.
Коллектор Станилова: «солнечное отопление» в доме
Установки для отопления дома или решения проблем горячего водоснабжения (полного или частичного), собираемые на основе чертежей изобретателя из Болгарии С. Станилова, относятся к универсальным конструкциям, работа которых основана на парниковом эффекте.
Поэтому солнечные лучи, попадая в замкнутое и герметично изолированное пространство, не имеют выхода, что и порождает термосифонный эффект, при котором нагретая жидкость в трубках начинает свое движение вверх, вытесняя при этом жидкость с более низкой температурой к месту нагрева.
Основным преимуществом работы такой установки является то, что накопленная ей энергия не теряется, а аккумулируется и сохраняется определенное время.
Представляет собой конструкцию трубчатого типа, заключенную в специальную деревянную раму. Как правило, одновременно применяется два коллектора в союзе с накопителем и аванкамерой.
Для изготовления радиатора-коллектора используются стальные трубки, которые обязательно соединяются сваркой. Поэтому применение медных или алюминиевых изделий, особенно при изготовлении конструкции своими руками, представляется проблематичным.
Для соединения коллектора с накопительной емкостью рекомендуется использовать также стальные трубы диаметром от 3/4 до 1 дюйма.
Элементы установки и особенности монтажа
Для изготовления солнечного водонагревателя своими руками также потребуются:
- деревянная рама;
- стекло для изготовления светопрозрачной крышки;
- оргалит или металлический лист для дна коллектора, который впоследствии обязательно потребуется теплоизолировать;
- усилитель для днища, в роли которого можно использовать брус с размерами не более 30?50 мм;
- металлические трубки, из которых будет свариваться радиатор коллектора из расчета, что для изготовления одного требуется в среднем 15 единиц при длине 1,60 м;
- теплоотражатель, для изготовления которого вполне пригоден оцинкованный лист;
- соединительные муфты и хомуты;
- теплоизоляционные материалы (пенопласт, минеральная вата и любые другие).
Потребуется и накопительный бак, для которого в зависимости от потребностей и мощности самого коллектора используются емкости от 150 до 400 л. В принципе, можно установить не один бак, а несколько, суммарным объемом соответствующих расчетному.
Обязательно емкости следует теплоизолировать, например, изготовив для них специальный утепленный короб, установить который можно не только на крыше здания, но и на чердаке.
Функции аванкамеры, составного элемента данной конструкции, сводятся к созданию избыточного давления, составляющего не менее 80-100 мм рт. ст. Она представляет собой емкость объемом 30-40 л, оснащенную поплавковым клапаном, обеспечивающим ее работу в автономном режиме.
При монтаже аванкамеры обязательно должно соблюдаться условие, при котором уровень жидкости в ней превышал бы уровень воды в накопителе на 0,8-1,1 м, кроме того, располагаться они должны в непосредственной близости друг от друга.
Короб, в котором будет располагаться коллектор, должен обязательно теплоизолироваться, а для уменьшения теплопотерь внешние его стороны рекомендуется окрашивать в белый цвет, стеклянная крышка обязательно должна быть герметичной.
Сами трубы и днище должны иметь селективный слой краски для увеличения светопоглощающей способности.
Как работает солнечный коллектор?
Установку коллектора предпочтительнее выполнять на южной стороне скатной крыши, на плоской кровле его следует монтировать под углом от 35° до 45°. Далее можно приступать к заполнению системы.
После этого аванкамеру нужно соединить с водопроводным вводом и открыть кран для снижения уровня воды. Как только сработает поплавковый клапан, расходный кран закрывают. Нагретая вода поступает в верхнюю часть накопителя, откуда она уже может отбираться, а ее место заполняет новая порция холодной.
Регулирует этот процесс поплавок, который и запускает процесс долива воды в систему, как только уровень в аванкамере снизится. Для того чтобы исключить возможность обратной отдачи тепла используется вентиль, который следует перекрывать ночью или в пасмурные дни.
Непосредственно к сантехническим приборам вода подключается с обязательным использованием смесителей, так как пиковые значения температур могут достигать 70 °C и даже выше.
Гелиоустановки для систем горячего водоснабжения и отопления
Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.
Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.
Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.
В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.
Использование солнечных коллекторов имеет очевидные преимущества:
- снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
- экологичность данного вида энергии.
Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.
Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.
Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.
Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.
Основные разновидности солнечных коллекторов
Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.
КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.
Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:
- водяные (жидкостные);
- воздушные.
По уровню предельных температур коллекторы бывают:
- низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
- среднетемпературными до 80°C;
- высокотемпературными – более 80°C.
Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.
Конструктивно солнечные нагреватели воды могут быть:
- плоскими, которые могут быть как воздушными, так и жидкостными;
- вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
- трубчатыми – бывают и жидкостными, и воздушными;
- термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.
Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.
Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.
Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.
Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.
Как это работает
Коллектор собирает энергию с помощью светонакопителя или, другим словами, солнцеприемной панели, которая пропускает свет к аккумулирующей металлической пластине, где солнечная энергия преобразуется в тепловую. Пластина передает тепло теплоносителю, которым может быть как жидкость, так и воздух. Вода отправляется по трубам к потребителю. С помощью такого коллектора можно отопить жилище, нагреть воду для различных домашних целей или бассейна.

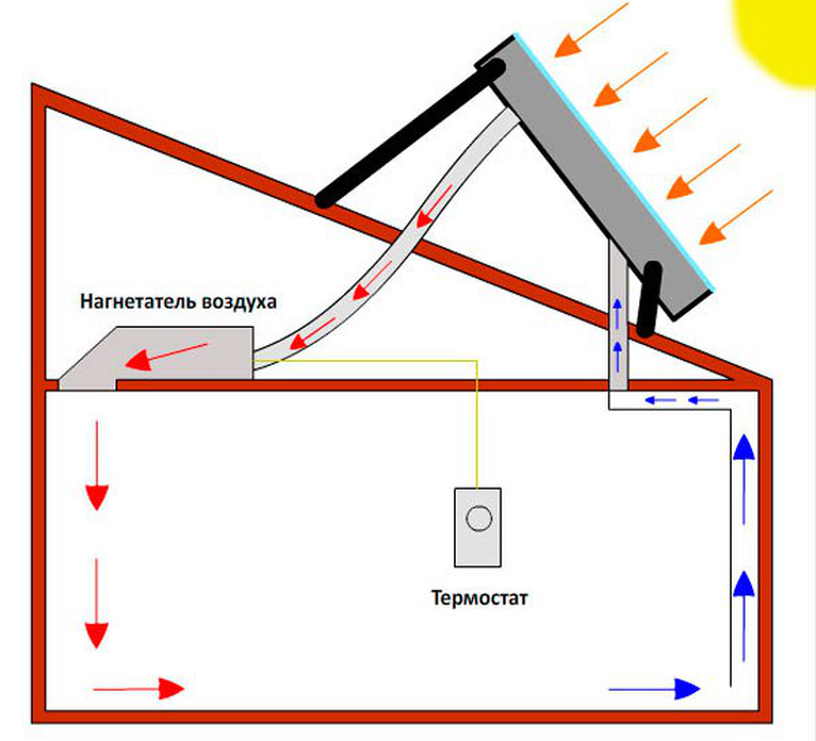

Воздушные коллекторы используются, в основном для отопления помещения или подогрева воздуха внутри него. Экономия при использовании таких устройств очевидна. Во-первых, не нужно использовать какое-либо топливо, а во-вторых, снижается потребление электроэнергии.
Ввод системы в эксплуатацию – действуем по инструкции
После того как процесс изготовления, сборки и утепления солнечного водонагревателя завершен, можно заполнять систему водой. Важный момент! Теплоноситель подаем в конструкцию снизу вверх через патрубок, который следует заранее обустроить в нижней части СК. Делается это для того, чтобы в системе не появились воздушные пробки. Подачу воды завершаем, когда она начинает выливаться из накопительного бака (из его дренажной трубы). Затем корректируем уровень теплоносителя в аванкамере при помощи поплавкового устройства.
Наш коллектор начинает нагревать воду. Причем происходит это не только, когда солнце ярко светит, но и в пасмурную погоду. Подогретая вода поднимается в накопительной емкости вверх. Происходит естественная циркуляция жидкости. Процесс длится до момента, когда температуры поступающего в коллектор и выходящего из него теплоносителя становятся одинаковыми. Поплавковый клапан станет автоматически поддерживать уровень воды в баке на требуемом уровне. Причем холодная жидкость всегда будет располагаться в нижней части накопительного резервуара. С подогретым теплоносителем она не перемешивается.
Затем нам необходимо смонтировать запорную арматуру. Она исключит вероятность того, что в гидросистеме произойдет обратное перетекание воды из коллектора в бак. Подобные случаи наблюдаются, когда температура теплоносителя становится выше температуры окружающего воздуха. К точкам забора подогретой воды в доме коллектор подсоединяется посредством обычных сантехнических смесителей
Обратите внимание! Одиночные краны применять нежелательно. В дни, когда солнце светит особенно ярко, вода станет нагреваться до 60–70°
Использовать такую горячую жидкость, текущую из крана, небезопасно, да и просто неудобно. Намного разумнее перемешивать ее в смесителе.
Вот и все. С минимальными финансовыми затратами мы соорудили эффективную тепловую систему. Полноценное отопление домов такими солнечными коллекторами не производят. Их можно использовать исключительно в качестве дополнительного источника обогрева, а также как полноценные конструкции для обеспечения жилища горячей водой. При желании можно увеличить производительность нашего самодельного устройства. Для этого следует установить в него дополнительные трубки (создать добавочные секции). Их количество ничем не ограничивается. Мы можем поставить и 2–3, и 20–30 допсекций.
Принцип работы солнечных нагревателей
Прежде чем браться за изготовление самодельной гелиосистемы, стоит изучить устройство солнечных коллекторов заводского изготовления – воздушных и водяных. Первые используются для прямого отопления помещений, вторые применяются в качестве нагревателей воды либо незамерзающего теплоносителя — антифриза.
Главный элемент гелиосистемы – сам солнечный коллектор, предлагаемый в 3 вариантах исполнения:
- Плоский водяной нагреватель. Представляет собой герметичный короб, утепленный снизу. Внутри расположен тепловой приемник (абсорбер) из металлического листа, на котором закреплен медный змеевик. Сверху элемент закрыт прочным стеклом.
- Конструкция воздухонагревательного коллектора аналогична предыдущему варианту, только по трубкам вместо теплоносителя циркулирует воздух, нагнетаемый вентилятором.
- Устройство трубчатого вакуумного коллектора кардинально отличается от плоских моделей. Аппарат состоит из прочных стеклянных колб, куда помещены медные трубки. Их концы подсоединяются к 2 магистралям – подающей и обратной, воздух из колб откачан.
Дополнение. Существует и другая разновидность вакуумных водяных нагревателей, где стеклянные колбы наглухо запаяны и наполнены специальным веществом, испаряющимся при невысокой температуре. При испарении газ поглощает большое количество теплоты, передаваемое воде. В процессе теплообмена вещество снова конденсируется и стекает на дно колбы, как показано на картинке.
Устройство вакуумной трубки прямого нагрева (слева) и колбы, работающей за счет испарения / конденсации жидкости
Перечисленные типы коллекторов используют принцип прямой передачи теплоты солнечного облучения (иначе – инсоляции) протекающей жидкости или воздуху. Плоский водонагреватель работает так:
- Через медный теплообменник со скоростью 0.3—0.8 м/с движется вода либо антифриз, прокачиваемый циркуляционным насосом (хотя бывают и самотечные модели для уличного душа).
- Лучи солнца разогревают абсорбирующий лист и плотно соединенную с ним трубу змеевика. Температура протекающего теплоносителя поднимается на 15—80 градусов в зависимости от сезона, времени суток и уличной погоды.
- Чтобы исключить тепловые потери, дно и боковые поверхности корпуса утеплены пенополиуретаном либо экструзионным пенополистиролом.
- Прозрачное верхнее стекло выполняет 3 функции: защищает селективное покрытие абсорбера, не позволяет ветру обдувать змеевик и создает герметичную воздушную прослойку, удерживающую тепло.
- Горячий теплоноситель поступает в теплообменник накопительного бака – буферной емкости или бойлера косвенного нагрева.
Поскольку температура воды в контуре аппарата колеблется вместе с изменением времен года и суток, солнечный коллектор не может использоваться для отопления и ГВС напрямую. Полученная от солнца энергия передается основному теплоносителю через змеевик бака — аккумулятора (бойлера).
Эффективность трубчатых аппаратов повышена за счет вакуума и внутренней отражающей стенки в каждой колбе. Лучи солнца свободно проходят сквозь безвоздушную прослойку и греют медную трубку с антифризом, но тепло не может преодолеть вакуум и выйти наружу, поэтому потери минимальны. Другая часть излучения попадает в отражатель и фокусируется на водяной магистрали. По заверениям производителей, КПД установки достигает 80%.
Когда вода в баке нагрета до нужной температуры, солнечные теплообменники переключаются на бассейн с помощью трехходового клапана
Виды гелиосистем
Существуют разные конструкции коллекторов, способные демонстрировать свои эффективность и возможности:
- Открытые. Представляют собой плоские продолговатые емкости черного цвета, наполненные водой. Она нагревается от солнечного тепла и может поддерживать температуру воды в открытых бассейнах, летнем душе и т.д. КПД таких устройств крайне низок, поэтому их можно использовать только в летнее время
- Трубчатые. Основным элементом этих систем являются стеклянные коаксиальные трубки, между внешней и внутренней частями которых создан вакуум. Возникает прозрачный защитный слой с крайне низкой теплопроводностью, позволяющий воде (или антифризу) получать солнечную энергию, практически не расходуя ее на окружающую среду. Стоимость таких коллекторов высока, ремонтопригодность крайне низка и проблематична
- Плоские. Представляют собой плоские ящики с прозрачной крышкой. Днище покрыто слоем, активно принимающим энергию. КЕ нему припаяны трубки, по которым перемещается вода. Получая тепло, она направляется в отопительную систему. Иногда из-под крышки выкачивают воздух, усиливая эффективность приема энергии и снижая потери. Существуют также конструкции, где трубки находятся между двух приемных слоев, в которых для них созданы канавки. Это позволяет улучшить теплопередачу
Существуют также более современные виды коллекторов, в которых используется принцип теплового насоса — в герметичной емкости находится легкоиспаряемая жидкость. Нагреваясь от солнечного тепла, она испаряется. Этот пар поднимается в конденсационную камеру и оседает на стенках, выделяя при этом много тепловой энергии. По ту сторону стенок создана водяная рубашка, которая принимает это тепло и направляется в систему отопления.
Трубчатые коллекторы для отопительных систем
В таких устройствах по трубкам также циркулирует теплоноситель, однако каждая из трубок еще и вставлена в другую. А все вместе они соединяются в особую конструкцию – манифолд или гребенку. Современные трубчатые коллекторы выпускаются двух видов – перьевые и коаксиальные. Последние представляют собой трубу в трубе, они вложены друг в друга, и края их запаяны. А из пространства между трубками выкачан воздух.
В перьевых трубках вставляется еще и специальная адсорберная пластинка, напоминающая по структуре перо – для повышения теплоотдачи.
Плоские солнечные коллекторы для отопления и горячего водоснабжения
Такие гелиоустановки имеют наиболее простую конструкцию, и именно их имеют в виду, когда говорят про солнечное отопление своими руками. В принципе самодельный солнечный коллектор можно сделать из прозрачной трубки, свернутой кольцами, а среди дачников популярен солнечный коллектор из старого радиатора.
Как правило, на металлической раме закрепляют дно, на которое укладывают теплоизоляцию, уменьшающую потери энергии. Затем идет слой специального материала – адсорбера, хорошо поглощающего солнечное излучение и преобразующего его в тепло. А уже на адсорбере закрепляют трубки, по которым и циркулирует теплоноситель. Сверху вся конструкции должна быть закрыта особой прозрачной крышкой, изготавливаемой из закаленного стекла либо специального пластика, например, поликарбоната. Кроме того, нередко материал крышки еще и предварительно обрабатывают, чтобы он был чуть матовым и не гладким. Конечно, такое устройство для дома своими руками непросто будет сделать.
Принцип работы солнечного коллектора
Трубки обычно укладывают змейкой, и в коллекторе имеется 2 отверстия – выпускное и впускное. Как правило, для нормального теплообмена в схему включают и циркуляционный насос, но возможен и самотечный вариант, хотя это заметно снизит эффективность системы – ее вряд ли хватит даже на теплый пол, не то что на батареи.
А вот правильная заводская гелиоустановка имеет коэффициент полезного действия на уровне 72-75 процентов. Однако всегда есть минусы:
- при ветре возможны большие потери тепла;
- система плохо работает в пасмурную погоду и вообще не функционирует ночью;
- если какая-то деталь выходит из строя, то часто приходится менять всю панель.
Воздушные коллекторы
Устанавливаются для обогрева частных домовладений и воздушные солнечные коллекторы. Такие установки обычно используются для воздушного отопления зданий. По своей конструкции они сильно напоминают описанные выше системы, однако по трубкам здесь циркулирует не жидкость, а воздух. Кстати, нередко такой обогрев совмещают с вентиляцией.
Выводы и полезное видео по теме
Процесс изготовления элементарного солнечного коллектора:
Как собрать и ввести в эксплуатацию гелиосистему:
Естественно, самостоятельно сделанный солнечный коллектор не сможет конкурировать с промышленными моделями. Используя подручные материалы, довольно сложно добиться высокого КПД, которым обладают промышленные образцы. Но и финансовые затраты будут гораздо меньше по сравнению с приобретением готовых установок.
Тем не менее, самодельная солнечная система отопления существенно повысит уровень комфорта и сократит расходы на энергию, которая вырабатывается традиционными источниками.
Имеете опыт в сооружении солнечного коллектора? Или остались вопросы по изложенному материалу? Пожалуйста, поделитесь информацией с нашими читателями. Оставлять комментарии можно в форме, расположенной ниже.
