Соединительные муфты для силовых кабелей: виды и типы, маркировка муфт

Стопорная муфта для кабеля

› Провода и кабеля

статьи Загрузка…

Прокладывание кабеля значительной протяженности сопряжено с необходимостью его удлинения и создания ответвлений. При этом нужно соблюдать абсолютную герметичность соединений. Решить эти задачи позволяет соединительная муфта для кабеля. Эти изделия также применяют в случае обрывов на отдельных участках кабеля.

Области применения

Муфты нашли широкое применение на энергетических и коммуникационных объектах. Их устанавливают в электрические цепочки между оборудованием, при объединении разнообразных линий в одну сеть.

Существует несколько нюансов, влияющих на конструкцию соединения:

Разновидность соединяемых проводников

Принимают во внимание диаметр, материал изолятора, тип металла токопроводящей конструкции. Диаметр провода, а также материал, наружной оболочки

Назначение кабеля (силовой, для связи), разрешенное напряжение, тип передаваемых сигналов.. Кабельные муфты используют для всех типов прокладки — подземных и воздушных

На месте стыковки проводник надежно защищен от влияния осадков, механических повреждений. Соединение прочное и обеспечивает качественный электрический контакт проводов

Кабельные муфты используют для всех типов прокладки — подземных и воздушных. На месте стыковки проводник надежно защищен от влияния осадков, механических повреждений. Соединение прочное и обеспечивает качественный электрический контакт проводов.

Муфтовая конструкция дает возможность упорядочивания местоположения каждого проводника в ячейке соединительной кассеты. Благодаря этому создается герметичный контакт изоляционных элементов и наружной бронированной оболочки. Корректно выбранное и установленное устройство почти не дает искажений электрического сигнала и не меняет напряжение и токи в силовых кабелях.

Классификация

Муфты классифицируются по множеству параметров. Основные среди них — назначение, тип конструкции, материал, вид диэлектрической изоляции.

По назначению муфты подразделяют на:

соединительные;
ответвительные;
стопорные;
переходные;
концевые.

По типу конструкции:

По материалу изготовления:

По разновидности диэлектрической изоляции:

Соединители различают по параметру напряжения в силовых проводниках, с которыми они будут функционировать. Существуют муфты для кабелей 1–10 кВ.

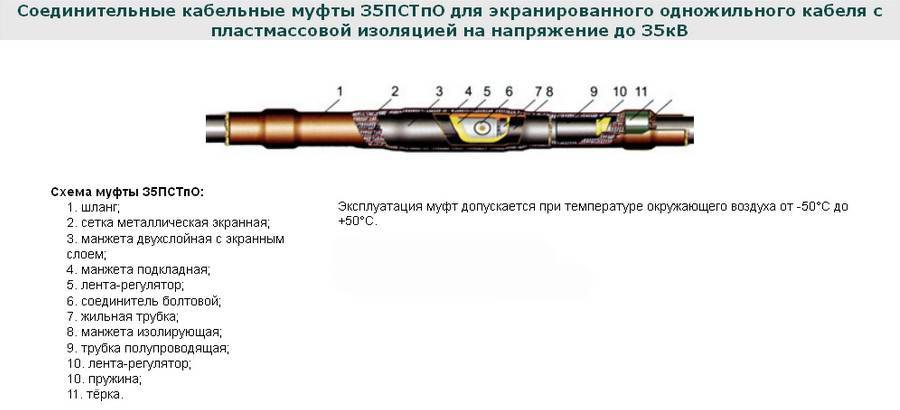

Соединительные

Этот вид муфт наиболее распространен и используется при монтаже проводников, а также для ликвидации обрывов на линиях. С конструкционной точки зрения выделяют монолитные устройства и разборные. Оба типа соединителей обеспечивают герметичность, механическую прочность и стойкость соединения к агрессивным средам.

Соединительные муфты предназначены для проводников с изоляцией из бумаги или пластика. Одна из разновидностей таких устройств — переходная муфта — соединяется с любым кабелем, вне зависимости от вида изоляционного материала.

Ответвительные

Данный вид устройств относят к специализированному виду арматуры. Используют их исключительно на силовых линиях для отвода кабеля в нужном направлении.

Стопорные

Задача стопорной муфты состоит прежде всего в обеспечении жесткости всех элементов оболочек, в том числе экранирующей и изолирующей.

Жесткость соединения необходима, чтобы избежать сползания некоторых частей кабеля под собственной массой на тех участках, где линия расположена по вертикали или под большим углом. Потребность в стопорных соединителях определяют на основе инженерного анализа. Проводят расчеты с учетом множества факторов:

протяженность кабеля, идущего по наклонной;
прочность составных частей кабеля;
разрешенные нагрузки;
угол наклона и др. обстоятельства.

Существует дополнительная разновидность стопорных соединителей — стопорно-переходная.

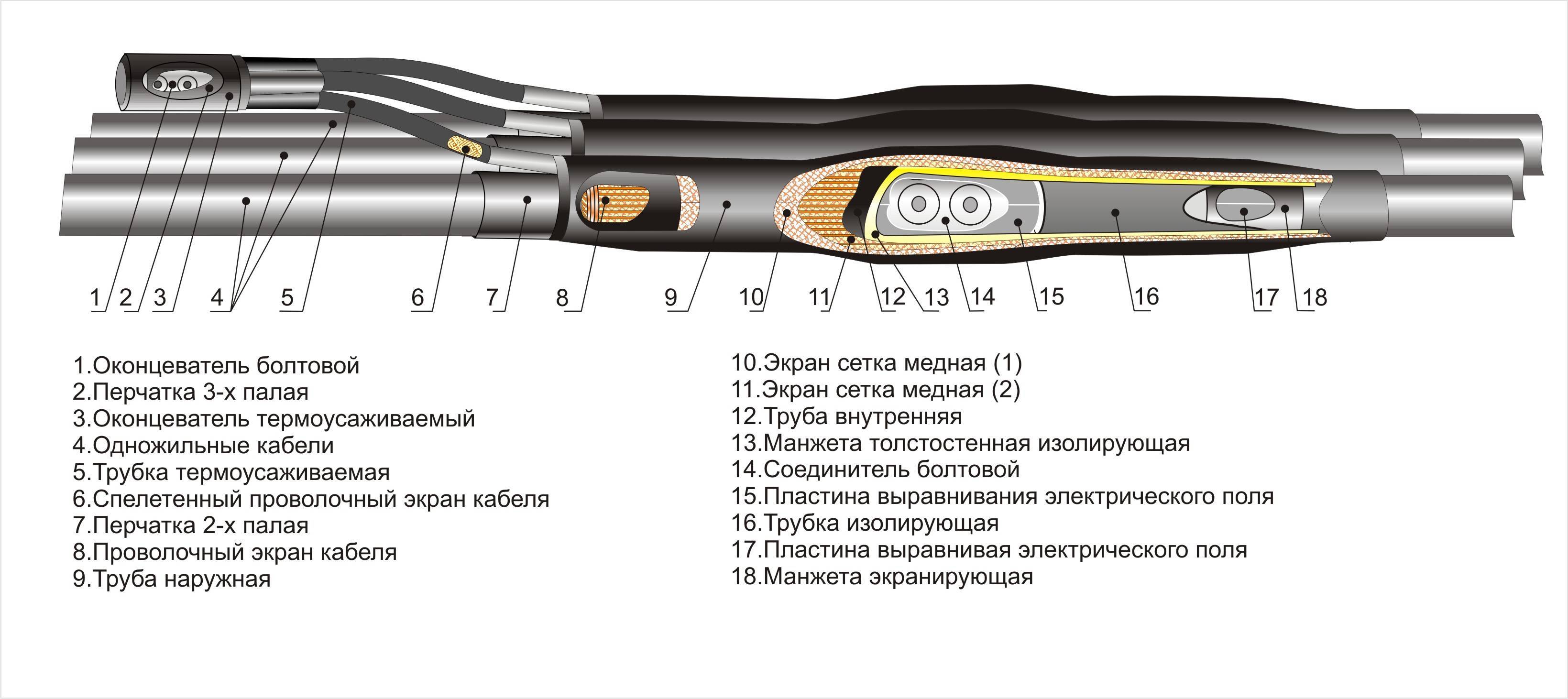

Термоусаживаемые муфты

Установка соединителей с изоляцией из термоусаживаемых трубок не отличается сложностью, так как пластмассовые составляющие упрощают процесс стыковки проводников. Монтаж занимает приблизительно вдвое меньше времени по сравнению с соединительными элементами других типов.

Полимер, из которого изготовлен соединитель, по достижении 150-градусной температуры (используют газовую горелку или фен) сжимается и надежно скрепляет обхватываемую деталь. В результате достигается полная герметичность соединения. В процессе обжимки происходит удаление воздуха из всех полостей. Остывая, материал приклеивается к элементам силовой линии, обволакивая поверхности. Срок службы соединения достигает четверти века.

Выбор и характеристики муфт кабельной связи: что следует учитывать

При выборе муфт для кабельной связи необходимо учитывать ряд важных характеристик

Во-первых, следует обратить внимание на тип используемого кабеля. Муфты бывают разных типов и предназначены для различных видов кабелей, таких как оптические, медные, коаксиальные и др

Во-вторых, необходимо учесть необходимое количество и тип соединяемых волокон или проводников

Муфты различаются по количеству каналов, поэтому важно выбрать модель, которая подходит по этому параметру

Также стоит обратить внимание на тип соединения, который предполагается использовать. Существуют муфты с механическим соединением, сварке или сплайс-соединение

Выбор зависит от конкретных требований проекта и возможностей обслуживания с учетом времени и стоимости.

Очень важным параметром является класс защиты муфты от внешних воздействий, таких как влага, пыль, механические повреждения и т.д. В зависимости от условий эксплуатации и требований стандартов необходимо выбрать муфту с соответствующим уровнем защиты (например, IP67 или IP68).

Кроме этого, стоит учесть различные факторы, влияющие на качество и надежность соединения при использовании муфт. Это может быть материал корпуса, тип и качество климатических и вибрационных испытаний, уровень гидростатического давления, срок службы и т.д.

Важно также учесть возможности обслуживания и ремонта муфт, а также наличие совместимого оборудования и переходников для соединения с другими видами кабелей. Итак, при выборе муфт кабельной связи важно учитывать тип кабеля, количество каналов, тип соединения, класс защиты, материал корпуса, климатические и вибрационные испытания, уровень гидростатического давления, срок службы и другие факторы

Тщательный анализ этих характеристик поможет выбрать оптимальную модель муфты, соответствующую требованиям проекта и обеспечивающую надежное и качественное соединение кабельной связи

Примеры характеристик муфт кабельной связи:
Характеристика
Описание

Тип кабеля
Оптический, медный, коаксиальный и др.
Количество каналов
От 1 до нескольких десятков
Тип соединения
Механическое, сварка, сплайс-соединение
Класс защиты
IP67, IP68 и др.
Материал корпуса
Пластик, металл или сплав
Климатические испытания
Соответствие стандартам по сопротивлению воздействию температуры, влажности, ультрафиолета и т.д.
Вибрационные испытания
Соответствие стандартам по сопротивлению воздействию вибрации
Уровень гидростатического давления
Соответствие стандартам по сопротивлению воздействию воды под давлением
Срок службы
Время безотказной работы муфты

Итак, при выборе муфт кабельной связи важно учитывать тип кабеля, количество каналов, тип соединения, класс защиты, материал корпуса, климатические и вибрационные испытания, уровень гидростатического давления, срок службы и другие факторы. Тщательный анализ этих характеристик поможет выбрать оптимальную модель муфты, соответствующую требованиям проекта и обеспечивающую надежное и качественное соединение кабельной связи

Распространенные ошибки во время установки соединительных муфт

Загрязненные поверхности

Установка соединительного элемента на кабель зачастую проводится в условиях траншей или котлованов, где достаточно тяжело следить за чистотой рабочего пространства. Однако во время работы с муфтами следует использовать дополнительные защитные средства в виде пленок. Требуется следить за чистотой и инструментов и расходных материалов, а также вовремя удалять загрязнения.

Нарушение технологии монтажа соединителей

Габариты соединительных трубок и проводов должны соответствовать требованиям завода-производителя. В противном случае со временем могут появиться некоторые дефекты. Их необходимо заблаговременно обнаружить и затереть напильником, после чего обработать площадь шлифовальным кругом. Также шлифовке нужно подвергнуть выступающие элементы крепежных деталей. После завершения данных работ следует тщательно убрать образовавшиеся опилки.

Неравномерность толщины изоляции манжеты

Данная проблема может возникнуть во время усадки рукава с толстыми стенками методом термоусадки. Во избежание этого необходимо равномерно разогреть всю обрабатываемую площадь. В некоторых случаях сделать это невозможно из-за условий работы.

Применение согнутого отражателя из жести дает возможность равномерно распределить тепло по всей поверхности для обеспечения одинакового прогрева клеевого состава, который присутствует в герметике, и его равномерного распределения.

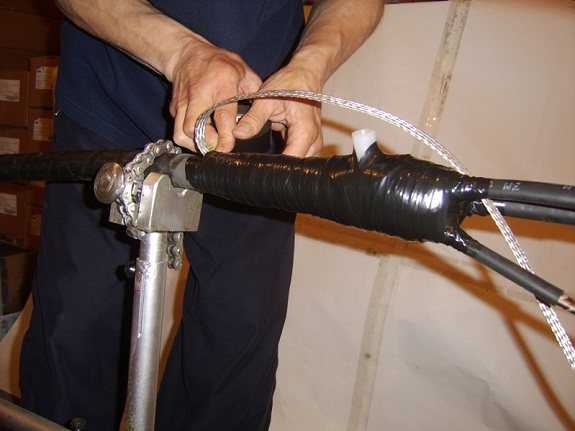

Установленная соединительная муфта

Нарушенная герметичность муфт

У деталей, которые устанавливаются на высоковольтные силовые линии, имеется три герметичных пояса:

межфазный пояс;
внутренний (в корпусе);
на внешней поверхности соединения.

Для усадки внешних герметичных поясов используются дополнительные герметизующие средства для обработки стыков. После термической обработки клеевой состав должен выступать за края стыка и создать своеобразный барьер для предотвращения попадания вредных веществ.

Если вещество не выступило, значит, была допущена ошибка во время данного процесса. Также перед тем, как начать работы по укладке собранного соединения в почву необходимо провести тщательную ревизию для обнаружения возможных дефектов. Если вы обнаружили повреждения изоляционного слоя, необходимо монтировать ремонтный рукав с клеевым основанием.

Воздушные массы в муфтах

Каждая полость между элементами муфты должна быть заполнена герметизующим материалом. Если в корпусе муфты образуется воздушная масса, то несомненно начнется процесс образования ионов.

Если подвести итог, то соединительные элементы для силовых линий должны устанавливаться согласно строгим рекомендациям и с соблюдением определенных правил. Все действия должны проводить специалисты, поскольку данные операции требуют высокой квалификации и наличия приличного багажа опыта. Самостоятельно делать это не рекомендуется.

Вернуться к содержанию

Сфера применения муфт

Как правило, кабельные муфты используют для формирования электросетей независимо от их назначения и для соединения сетей специального электрического оборудования.

Подобные изделия состоят из различных деталей и материалов, чтобы обеспечить оптимальное ответвление или присоединение электрических проводников и проводов.

Надежно соединяя кабеля, муфта является отличным элементом и для изоляции, и крепкой герметизации.

Зачастую устройство находит применение в различных работах, однако чаще всего это касается прокладки кабелей на длительные расстояния.

Маркировки отечественных муфт – СЕТЬ ИСЕТЬ

Кабельные термоусадочные муфты применяются для соединения одножильных и многожильных кабелей в одну линию с целью подключения их к электростанциям и установкам, сооружениям и линиям электропередач. Также термоусаживаемые кабельные муфты применяют для ремонта поврежденных участков силового кабеля.

Термоусадочная муфта подбирается в зависимости от следующих технических параметров:

Напряжения;
Количества жил кабеля;
Типа изоляции;
Специфики конструкции и установки кабеля;
Наличия или отсутствия брони у кабеля.

Термоусаживаемые муфты являются универсальной системой для внутреннего и наружного монтажа силовых кабелей.

По специфике конструкции и установки кабеля различают следующие типы муфт:

Соединительные – используются для соединения кабеля, установленного как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней;
Концевые – предназначены для оконцевания кабеля;

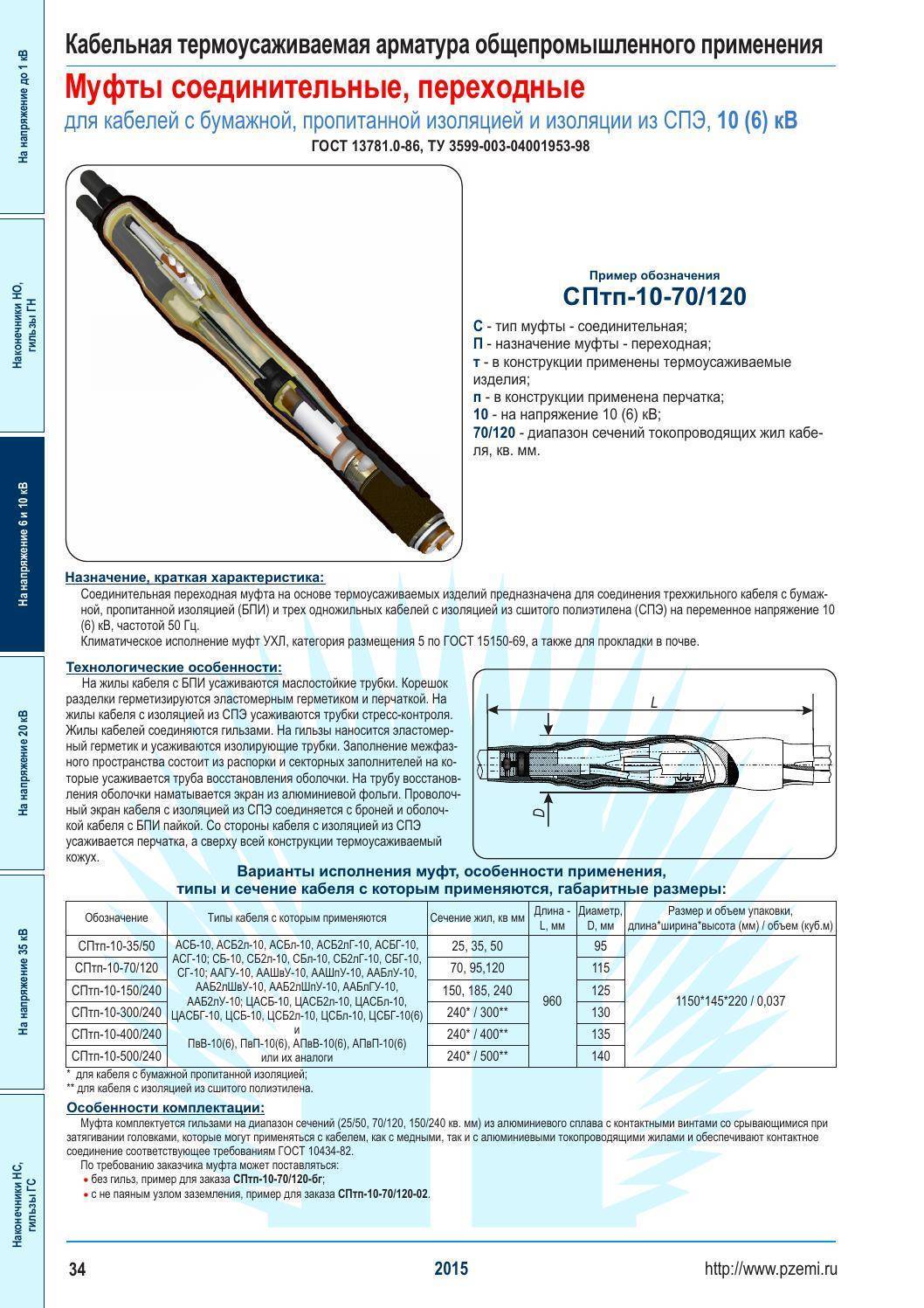

Соединительные Переходные – предназначены для соединения кабелей с разным количеством жил, разным типом изоляции.

Разберем маркировку кабельных термоусаживаемых муфт на примере 3-х заводов производителей:

Нева-Транс;
КВТ;
Михневский завод электроизделий (МЗЭИ).

Маркировка муфт

Расшифровка	Символ в зависимости от изготовителя (с учетом регистра)
Нева-Транс	МЗЭИ	КВТ
Номинальное напряжение в кВ	“1”, “10”	“1”, “6”, “10”(в середине)	“1”, “10”(в середине)
Соединительная муфта	“С”	“С”	“С”
Концевая муфта	“К”	“К”	“К”
Концевая внутренней установки	“В”	“В”	“В”
Концевая наружной установки	“Н”	“Н”	“Н”
Термоусаживаемая технология	“Т”, “т”	“Т”	“Т”
Наличие перчатки у муфты	“п”	“п”	“п”
Термоусаживаемый кожух	“(тк)”	–	–
Модифицированная	“М”	–	–
Для одножильного кабеля	“О”	–	–
Для кабеля с броней	“б”	“б”	не указывается
Для кабеля с пластмассовой изоляцией	“П”	“П”	“П”
Количество жил в кабеле	“1х”, “3х”, “4х”, “5х”	“1”, “3”, “4”,”5″(в начале)	“1”, “3”, “4”,”5″(в начале)
Сечение жилы в мм2	“(16-25)”, “(35-50)”	“(16-25)”, “(35-50)”	“16/25”, “35/50”
Наличие болтового соединителя	–	“М”	“Б”
Наличие болтового наконечника	“Н”	“М”	“Б”
Муфты для контрольных кабелей	–	“к”

Примечание: отсутствие “П” обозначает, что муфта предназначена для кабелей с бумажной изоляцией в случае напряжений 1кВ и для кабеля с любым бумажной либо полиэтиленовой изоляцией в случае напряжений до 10 кВ.

Примеры маркировки с расшифровкой:

Нева-Транс	МЗЭИ	КВТ	Расшифровка
1СТп(тк)-4х(70-120)	4СТп-1-(70-120) М	4СТп-1-70/120-Б	Соединительная термоусаживаемая муфта для 4-х жильного кабеля с бумажной пропитанной изоляцией напряжением до 1 кВ, сечением 70-120 мм2 с толстостенным термоусаживаемым кожухом, перчаткой и болтовым соединителем
10ПСтО(тк)-1х(150-240)	1ПСТ 10-(150-240) М	1ПCТ-10-150/240-Б	Соединительная термоусаживаемая муфта для одножильного кабеля с пластмассовой изоляцией напряжением до 10 кВ сечением150-240 мм2 с толстостенным термоусаживаемым кожухом и болтовым соединителем
1ПКНТп-4х(70-120)	4ПКНТп-1-(70-120)	4КВНТп-1-70/120	Концевая термоусаживаемая муфта для 4-х жильного кабеля с пластмассовой изоляцией без брони напряжением до 1 кВ сечением 70-120 мм2 с перчаткой без болтового наконечника

Примечание: концевые муфты завода КВТ могут быть одновременно внутренней и наружной установки, маркируются в этом случае “ВН”.

set-iset.ru

Назначение

Итак, рассмотрим, на какие виды и типы подразделяются кабельные муфты и сразу же расскажем об области применения каждой разновидности.

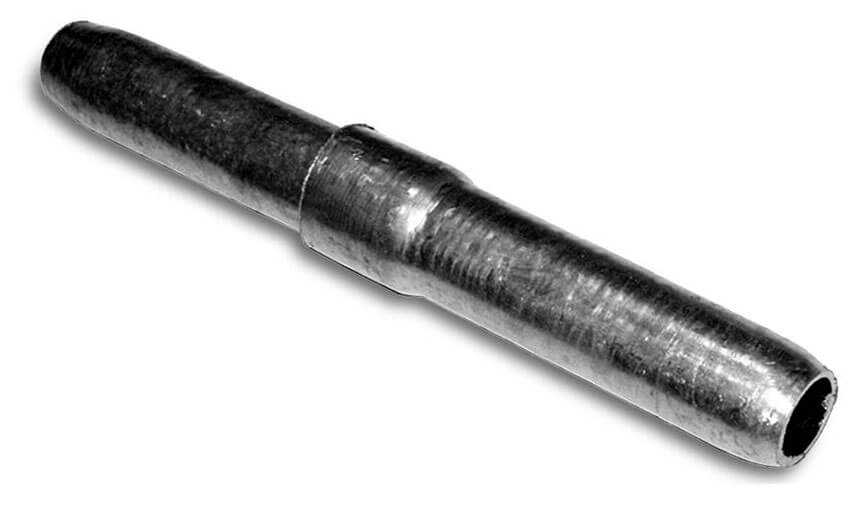

Соединительные. Пожалуй, это один из самых востребованных соединительных элементов. Выполнять соединение кабеля электрических линий приходится чаще, чем другие виды монтажа. Обязательное требование к таким элементам соединения – это надежная герметичность. В зависимости от требований, они могут быть разборными и не разборными. Для их изготовления выбирается материал, устойчивый к разрушениям от внешней среды.

Свинцовые муфты применяются для соединений проводников, у которых оболочка изготовлена из свинца или алюминия. Изготавливают их из труб, что видно на фото ниже. Свинцовые кабельные муфты достаточно тяжелые.

Эпоксидные. Применяются для соединения кабеля, прокладываемого в траншеях, тоннелях, шахтах. Изготавливаются данные изделия из эпоксидной смолы. Как правило, их защищают асбестовым или металлическим кожухом. После установки полость заполняется эпоксидной смолой.

Еще один вид — термоусаживаемая муфта. Это наиболее распространённый способ изолирования соединений ввиду простой технологии. Они легко устанавливаются на место соединения. Затем, воздействуя на них горячим воздухом, например от газовой горелки или электрического фена, обсаживают до образования герметичного покрытия. Применение их в соединениях позволяет повысить прочность изделия и увеличить длительность эксплуатации. Термоусадка снижает риск пробоя в силу высоких диалектических характеристик. Гибкость материала заметно облегчает удобство монтажа. Диапазон усадки позволяет использовать данные изделия при стыке кабельных линий различных диаметров.

Также используют переходные муфты, назначение которых обеспечить герметизацию разных кабелей. Стоит заметить, если различны только диаметры перехода, то целесообразнее использовать термоусадочные типы соединителей.

Возникает часто необходимость разделки и ответвления кабельных линий. В таком случае используются ответвительные соединители. Для их изготовления используются различные виды материалов. Например, полиэтиленовые, предназначенные для линий связи. Разновидности этих изделий, позволяют удовлетворить широкий спектр разветвлений используемых в линиях связи.

Стопорные. Этот вид соединителей применяется в электросетях высокого напряжения около 110 кВ. Они имеют достаточно сложное устройство. Рассмотрим это на примере муфты для кабеля с масляным наполнителем – МСТМ-110 (для увеличения нужно нажать на картинку).

Где:

1 – корпус;
2 – изолятор;
3 – изоляция края;
4 – изоляция самого кабеля;
5 – изолирование центральной части;
6 – наконечник;
7 – контактное гнездо;
8 – защитный экран;
9 – раструб;
10 – оболочка.

Применяются они в случаях возникновения гидростатического давления превышающего норму. Такое происходит, когда имеется большая разница уровней при большой длине трассы. Можно сказать, что такое соединение включает в себя разновидности концевых и муфтовых типов. МСТМ представляет собой соединение двух концевых муфт. Два изолятора из фарфора и корпус из немагнитного материала цилиндрической формы создают 3 камеры. Медная пружина соединяет колпаки изоляторов. Сверху они закрыты экраном цилиндрической формы. Экран для изоляции покрывается пропитанной бумагой. Камеры перед наполнением масла вакуумируются и затем заполняются.

Концевые муфты используют соответственно для оконцевания кабеля. По сути своей это обычная заглушка в виде колпачка. Как пример такого изолятора можно рассмотреть строительный изолятор СИП. Подобно изоляции скрутки проводов квартирной проводки их применяют для линий связи и электросетей. Или их еще используют при разделки многожильных кабелей. Как например на этом рисунке:

Это наиболее частый способ изолирования трехжильного проводника с помощью концевой кабельной муфты. По конструктивному исполнению разделяются на однофазные и трехфазные соединители. Например, однофазная КНО-20, применяется для изолирования конца кабеля напряжением 20-25 кВ, имеющего бумажную изоляцию с металлической оболочкой для каждой жилы.

Многофазные изолированные соединители применяются для многожильного кабеля.

Концевые муфты

Концевые муфты разделяются по способу и месту установки:

1) для горизонтальной (рис. 8) (левая — чугунная, правая — железная муфта),
2) вертикальной (рис. 9) (чугунные);

на рис. 10 даны железные муфты для внутренних установок, на рис. 11 — для установок вне помещений — мачтовые с непосредственным выводом из них жил и на рис. 12 — муфты мачтовые с выводами через фарфоровые изоляторы, где

— корпус муфты,
— вводный фланец,
— проходной изолятор,
— металлический колпак,
— винтовой зажим, для внутренних установок на напряжение до 1. в настоящее время применяются почти исключительно железные концевые муфты.

На рис. 13 приведены размеры и выкройки железных концевых муфт для кабелей сечением:

от 185 до 150 мм2,
от 120 до 70 мм2,
от 50 до 25 мм2

Для кабелей типа Н меняют три одножильные муфты. С этой целью в месте разводки трех жил устанавливается небольшая свинцовая разветвительная муфта, спаиваемая с одной стороны со свинцовой оболочкой кабеля, а с другой — с тремя свинцовыми трубками, надеваемыми поверх экранов отдельных жил. Получившиеся отдельные свинцовые жилы вводятся в три одножильные муфты.

Существуют также конструкции, специально приспособленные для работы выводами вниз, могущие одновременно работать как разъединители, и т. п. Кроме того имеются конструкции, в корпусе которых помещаются трансформаторы тока. Наличие таких муфт. несомненно чрезвычайно облегчает решение ряда монтажных задач. Существуют конструкции для 110-kV кабеля с жидким масляным заполнением. Для усиления изоляции в горловине муфты наложена дополнительная намотка из лакоткани, а внутри изолятора установлен ряд бакелитовых цилиндров. В целях получения хорошего уплотнения во всех швах помещаются пробковые прокладки, пропитанные глипталевым лаком, и торцы изолятора тщательно шлифуются. Фланцы расположены таким образом, что их цементовка не соприкасается непосредственно с внутренней полостью изолятора. Токовыводной болт присоединяется к жиле через пружинящий элемент.

Порядок монтажа

Установку кабельной муфты (как на фото ниже) нужно выполнять в соответствии с инструкцией завода-изготовителя. Она предназначена для оконцевания силовых кабелей и для подключения их к оконечным устройствам. В зависимости от количества жил кабеля, выпускают изделия для оконцевания 3-х, 4-х и 5-ти жильных кабелей. По составу диэлектрика: для бумажной и пластмассовой изоляции.

Выполнение работ по установке концевой муфты должен производить обученный работник. В условиях больших городов, для персонала, проводящего работы по монтажу концевых муфт, необходимо пройти дополнительное обучение в специальном тренировочном центре. После окончания таких курсов работник получает разрешение на производство работ в городских условиях.

Перед началом монтажа нужно проверить соответствие кабеля и имеющегося в наличии материала. Промышленность выпускает изделия для монтажа кабельных линий различного сечения и количества жил.

Порядок работ следующий:

Надеть на неразделанный кабель манжету.
Провести разделку кабеля, соблюдая размеры: длина жилы, согласно требованиям установки – 300-800 мм, в зависимости от требований для подключения, поясная изоляция – 25, оболочка – 120, броня – 60, далее – покров. После разделки развести жилы, удалить набивочную бумагу.
Подготовить по размеру жилы трубки и надеть их на жилы, продвинув их до конца. С помощью горелки провести усадку трубок, начиная прогревать от основания кабеля.
Нагреть кабельную оболочку до температуры примерно 60-70 градусов, очистить ее от возможных наплывов, подтеков, изолирующего вещества, обезжирить.
На теплую оболочку надеть перчатку, продевая ее через жилы, раздвинуть их. Прогреть перчатку от середины к основанию кабеля, следя за качеством усадки. После этого — прогреть перчатку от середины к пальцам.
Надеть на жилы цветные манжеты.
Следующий этап монтажа очень важный, потому, что от него зависит дальнейшая эксплуатация кабеля. Разделать концы жил на размер глубины самого наконечника, в который будет вмонтирована жила. Зачистить оголенный конец проводника до металлического блеска, вставить зачищенный конец в отверстие наконечника и зажать болт наконечника ключом. Соединение считается надежным при условии плотного прилегания зачищенного конца кабеля с наконечником и при срыве головки болта при его закручивании.
Прогреть наконечник до температуры 60-70 градусов, надвинуть цветную манжету и провести ее усадку (провести такие действия со всеми жилами).
Следующий этап монтажа — установка заземляющего проводника. Для установки проводника заземления без пайки — зачистить кабельную оболочку от грязи, диэлектрика, окиси размером 30-35 мм. Разместить на ней специальную терку и к ней провод заземления. Этот провод нужно вывести в сторону подготовленных ранее концов. Из имеющегося комплекта взять специальную нажимную пружину и сделать виток, прижимая провод заземления к терке, развернуть провод в обратную сторону и обернуть кабель оставшейся нажимной пружиной. Заземляющий проводник должен быть плотно прижат к оболочке. Если технологией предусмотрено заземление с помощью пайки – выполнить его, согласно технологической карты.
Надвинуть на перчатку манжету, усадить ее с помощью горелки. Прогрев производить от перчатки к краю.

Монтаж концевой кабельной муфты окончен. Дальнейшие действия по испытанию, присоединению готового изделия нужно проводить только после полного остывания термоусадочных элементов и самого кабеля.

На видео уроке ниже наглядно показано, как установить концевую муфту на кабель:

После произведенных работ подрядчик должен провести испытание муфты рабочим, а также повышенным напряжением для проверки качества выполненных работ. По результатам испытаний составляют акт. Образец акта на кабельные муфты можно найти в нормативных документах энергонадзора.

В целях усиления ответственности подрядчика при проведении монтажа концевых муфт, заказчик должен находится рядом и контролировать качество прямо на площадке. По результатам выполненных работ составляется акт. Независимо от мнения заказчика и настроения, за правильность выполнения работ и ввода кабельной линии в эксплуатацию ответственность несет подрядчик.

Вот по такой технологии выполняется монтаж концевых кабельных муфт. Надеемся, наша пошаговая инструкция с видео примером помогли вам разобраться в данном вопросе!

Будет полезно прочитать:

Как провести электропроводку под землей
Какие бывают кабельные муфты
Как оконцевать провод наконечником

Конструктивные особенности разных типов муфт

Прокладывание силовых электрических трасс может сопровождаться: стыковкой отрезков кабелей разной длины; разветвлением трассы на две или более линий; оконцеванием с подключением оборудования или переключением на воздушную ЛЭП; переходом от одого типа кабельно-проводниковой продукции к другому.

Подобные участки требуют надежной защиты мест соединений, поэтому на таких узлах устанавливаются разные типы муфт, указанные в таблице. Их конструкции заметно отличаются, но назначение у всех одно – обеспечить безопасную передачу электроэнергии. Некоторые из них нужно рассмотреть более подробно.

Ответвительные устройства для подключения

Они применяются:

при необходимости подключения к силовой трассе распределительного проводника,
для подключения отдельно стоящего оборудования
создания отдельной линии электропередач.

Примеры металлических ответвительных муфт на один, два, три кабельных отвода

Кроме показанных на фото вариантов, различают Т-образные (под углом 90°), У-образные (с ответвлением 30°) и крестообразные муфты. Принцип их установки ничем не отличается от перечисленных выше.

Концевые мачтовые устройства

Концевая муфта КМСт для перехода от трехжильного кабеля к воздушной ЛЭП

Применяются при переходе от изолированного кабеля к воздушным линиям электропередач на опорах вне зданий или помещений. Данные приспособления рассчитаны на эксплуатацию при нижних значениях температур от -40°С, что позволяет их использование в большинстве регионов страны.

На рисунке изображена муфта для трехжильного кабеля, состоящая из:

верхней крышки – 1;
изоляторов – 2;
шпильки-стержня – 3;
заземляющего проводника – 4;
горловины – 5;
основного корпуса – 6.

Такие модели применяют для кабелей с бумажной изоляцией с напряжением не более 1 кВ, а для их аналогов с пластмассовой изоляцией используют чугунные изделия ПКМЧ.

Распространённые ошибки

Часто несоблюдение правил очистки обрабатываемых поверхностей приводит к созданию непрочных и недолговечных защитных покрытий разводки и подключения силовых кабелей.

Невыполнение правил последовательного нагрева термоусаживаемого материала создаёт риск утечки электроэнергии и разрушения узла подключения кабеля.

Термоусадочные концевые кабельные муфты на сегодня являются самым эффективным и надёжным решением разводки и подключения кабельных сетей. Кажущиеся излишними затраты на приобретение и монтаж недешёвой МКТ отзовутся в будущем значительным экономическим эффектом.

Типы муфт производства АО «ЗЭТА»:

Муфты концевые до 1кВ	Муфты соединительные до 1кВ
3 ; 4 ; 5 ПКВ(Н)Тп-1 3 ; 4 ; 5 ПКВ(Н)Тп(б)-1 3 ; 4 КВ(Н)Тп-1	3 ; 4 ; 5 ПСТ-1 3 ; 4 ; 5 ПСТ(б)-1 3 ; 4 СТп-1
Муфты концевые до10кВ	Муфты соединительные до 10кВ
3 КВТп-10 3 КНТп-10 1 ПКВТ-10 1 ПКНТ-10	3 СТп-10 1 ПСТ-10

*1. Универсальная муфта для 4-х жильного кабеля до 1 кВ 2. Рекомендуется при невозможности заранее узнать тип изоляции жилы для 4-х жильных кабелей, стоимость такой муфты выше, чем на кабель с пластмассовой изоляцией 3. Муфты имеют универсальный комплект для присоединения проводника заземления: Для паяного — комплект припоев и паяльный жир. Для непаяного — пружинка, терка.

Типы и обозначения термоусадочных муфт производства Raychem

Наиболее популярные кабельные термоусаживаемые муфты Raychem поставляемые на территорию РФ:

Обеспечим выгодные цены . Пишите

GUST концевые муфты Raychem наружной и внутренней установки для кабеля с бумажной пропитанной изоляцией

Кабельные муфты GUST 12 предназначены для 3-х жильных кабелей с масло-пропитанной бумажной изоляцией в алюминиевой или свинцовой оболочке на напряжение от 6 до 10 кВ (ААБ, АСБ, СБ и тд).

Болтовые механические наконечники (со срывной головкой) поставляются по требованию заказчика.

Обозначения муфты

Сечение жилыкабеля

Длина разделки кабеля

450 мм

800 мм

1200 мм

мм

GUST 12/35-50/450-L12

GUST 12/35-50/800-L12

GUST 12/35-50/1200-L12

35-50

GUST 12/70-120/450-L12

GUST 12/70-120/800-L12

GUST 12/70-120/1200-L12

70-120

GUST 12/150-240/450-L12

GUST 12/150-240/800-L12

GUST 12/150-240/1200-L12

150-240

Обозначение: GUST xx/xx-xx/xxx L

GUST – концевая муфта для кабеля с бумажной пропитанной изоляцией

xx – напряжение (01, 12)

xx-xx – сечение

xxx – длина разделки кабеля (450, 800, 1200 мм)

буква L указывает на наличие болтовых наконечников со срывной головкой

GUSJ соединительные муфты Raychem для кабеля с бумажной пропитанной изоляцией

Кабельные муфты GUSJ предназначены муфты для 3-х жильных кабелей с пропитанной бумажной изоляцией или свинцовой оболочке на напряжение 6-10 кВ (ААБ, АСБ, СБ и т.д.)

Обозначениекабельной муфты

Сечение жилыкабеля, мм

GUSJ 12/35-50

35-50

GUSJ 12/70-120

70-120

GUSJ 12/150-240

150-240

Обозначение: GUSJ xx/xx-xx

GUSJ – соединительная муфта для кабеля с бумажной пропитанной изоляцией

хх – напряжение (01, 12)

хх-хх – сечение

POLT концевые кабельные муфты Raychem наружной и внутренней установки для кабеля с пластмассовой изоляцией

Кабельные муфты POLT предназначены для экранированных одножильных кабелей с пластмассовой изоляцией на напряжение 10, 20, 35 кВ (АПвВГ, ПвПГ и т.д.).

Один комплект включает материалы оконцевания 3-х фаз.

Обозначение муфты

Сечение жилыкабеля, мм

для внутренней установки для наружной установки

POLT-12C/1XI-L12

POLT-12C/1XO-L12

25-70

POLT-12D/1XI-L12A

POLT-12D/1XO-L12A

70-150

POLT-12D/1XI-L12B

POLT-12D/1XO-L12B

120-240

POLT-12E/1XI-L12

POLT-12E/1XO-L12

185-400

POLT-12F/1XI-L20 *

POLT-12F/1XO-L20 *

400-630

* комплекты концевых муфт модификации L20 включают болтовые наконечники

под болт М20 для медных жил сечением только до 500 кв. мм.

Обозначение: POLT-xx x/1X x – Lx

POLT – концевая муфта для кабеля с пластмассовой изоляцией

хх – напряжение (12, 24, 42)

х – сечение (C, D, E, F)

Х – количество жил кабеля

размещение (I – внутренняя установка, O – наружняя установка)

буква L указывает на наличие болтовых наконечников со срывной головкой

POLJ соединительные кабельные муфты Raychem для кабеля с пластмассовой изоляцией

Кабельные муфты POLJ 12 предназначены для экранированных одножильных кабелей с пластмасовой изоляцией на напряжение 10, 20 и 35 кВ (ПвП, АПвП, ПвПГ, АПвПГ и т.д.)

Обозначение кабельной муфты

Сечение жилы кабеля, мм

POLJ 12/1×25-70

25-70

POLJ 12/1×70-150

70-150

POLJ 12/1×120-240

120-240

POLJ 12/1×240-400

240-400

POLJ 12/1×500

500

POLJ 12/1×630

630

POLJ 12/1×800-Al-C *

800

* включает гильзу под опрессовку шестигранником для алюминиевых жил

Обозначение: POLJ xx/xx-xx

POLJ – соединительная муфта для кабеля с пластмассовой изоляцией

хх – напряжение (12, 24, 42)

хх-xx – сечение

Виды концевых муфт

Муфты концевые термоусаживаемые (МКТ) бывают двух видов:

МКТ внутренней установки;
МКТ наружного монтажа.

МКТ внутренней установки

Внутренняя установка МКТ подразумевает монтаж узла кабельного подключения внутри помещения. То есть муфта кабельная концевая обеспечивает надёжное соединение там, где отсутствуют факторы внешней среды. Изделие нельзя использовать вне зданий и сооружений.

МКТ наружного монтажа

Установка МКТ наружного применения в основном производится при подводке силового кабеля к распределительным шкафам и других объектов аналогичного назначения. Монтаж наружных муфт производится в тех местах, где контактная группа подвергается риску негативного воздействия окружающего пространства (атмосферные осадки, низкие или высокие температурные условия и пр.).

Важно! Наличие литеры «В» в маркировке МКТ означает, что изделие годится только для внутренней эксплуатации. Буква «Н» относит продукцию к типу муфт наружного применения

Какие бывают виды соединительных муфт для кабелей?
