Габариты и их влияние на свойства
В ряду светодиодных моделей наибольшей известностью пользуются: SMD 3528, SMD 5050, SMD 5630, SMD 5730. Числовой компонент в данных аббревиатурах говорит о том какого размера корпус используется, то есть: 5050 — 5,0х5,0 мм, 3528 — 3,5х2,8 мм и так далее.
В отношении SMD диодов 5730 и 5630 можно сказать, что они почти идентичны друг другу. Строго говоря это могла быть одна и та же модель, но, спасибо китайскому производителю, побоявшемуся ввязываться в разбирательства с владельцами прав на изготовление диодов данного вида, у покупателя расширился выбор. Как бы то ни было, изменение размеров повлекло за собой и изменения иных характеристик.
Характеристики светодиодов SMD
Особенностями монохромного варианта диодов именно этой марки является:
- конструкция, рассчитанная на поверхностный монтаж, что исключает пайку, крепление или сборку;
- низкое тепловое сопротивление – светодиод не нагревается, поэтому его можно располагать на любой поверхности: пластиковой панели, потолке, мебели, вблизи натяжного полотна;
- при этом такая характеристика, как мощность излучения не меняется;
- диоды такого рода – 5050, 3528, 5630, покрыты силиконом, что улучшает отвод тепла и герметизирует источник света;
- модули создают угол освещения от 60 до 160 градусов;
- диоды SMD имеют разные размеры в зависимости от марки, что позволяет подобрать оптимальный вариант для каждого конкретного случая. На фото – светодиодные элементы.
К наиболее интересным пользователю характеристикам относится мощность, что указывает на количество потребляемого электричества, уровень освещения, который создает каждый элемент, напряжения и, конечно, габариты. В таблице представлены все необходимые пользовательские качества.
Светодиоды SMD 5050, как и другие, описанные в таблице, относятся к источникам дневного белого света. Диоды холодного или теплого белого света при такой же мощности имеют другие характеристики: генерируют меньший поток света.
Все перечисленные популярные марки могут использоваться для светодиодных лент. Но, учитывая, что мощность и размеры их разные, плотность крепления элементов на плату будет отличаться: чем более крупные размеры имеет светодиод, тем меньше плотность размещения.
Стоит помнить еще одну особенность: плата с диодами SMD рассчитана на напряжение в 12 В, поэтому включать ее в обычную розетку нельзя. При монтаже устройства в цепь обязательно включают преобразователь тока.
Прожектор SMD на светодиодах
Казалось бы, столь маленькое по размерам устройство никак не подходит для сооружения проектора. Но это не так: как раз такой вариант обеспечивает наилучшее освещение большого пространства.
В отличие от обычной лампы при освещении пространства важно получить широкий угол светового потока, что в принципе полупроводникам не свойственно. Эту проблему решают с помощью системы линз и отражателей, которые и создают широкий угол без потери интенсивности излучения
Обязательная часть прожектора – драйвер. Диоды SMD работают на постоянном токе, что требует не только преобразователя в данном случае, но и стабилизатора, поскольку при превышении силы тока существует реальная угроза сжечь полупроводники.
С SMD светодиодами 3528 знаком каждый, кому хотя бы раз приходилось выбирать в магазине LED-ленту. На базе этого типоразмера начался массовый выпуск гибких светодиодных лент, а технология производства чипов 3528 по-прежнему считается одной из самых надёжных.
Последовательное подключение
Последовательное подключение при питании от 220в используют в филаментных диодах и светодиодных лентах на 220 вольт. В длинной цепочке из 60-70 LED на каждом падает 3В, что и позволяет подсоединять напрямую к высокому напряжению. Дополнительно используется только выпрямитель тока, для получения плюса и минуса.
Такое соединение применяют в любой светотехнике:
- светодиодные лампах для дома;
- led светильники;
- новогодние гирлянды на 220В;
- светодиодные ленты на 220.
В лампах для дома обычно используется до 20 LED включенных последовательно, напряжение на них получается около 60В. Максимальное количество используется в китайских лампочках кукурузах, от 30 до 120 штук LED. Кукурузы не имеют защитной колбы, поэтому электрические контакты на которых до 180В полностью открыты.
Особенности RGB 5050
RGB 5050 – это светодиодная лента, оснащенная светодиодной матрицей среднего размера. Цифры 5050 обозначают размер светодиода в миллиметрах – 5 на 5 мм.
Одной из главных особенностей RGB 5050 является высокая яркость. Кроме того, светодиоды этого размера обладают более широким углом освещения, благодаря чему светит на более широкую область.
RGB 5050 также отличается своей гибкостью и легкостью в установке. Она может быть разрезана на нужную длину и легко находит свое применение в разных местах.
Одним из главных преимуществ RGB 5050 является возможность регулировать яркость и цвет. При помощи управляющего контроллера можно выбрать нужный цвет из огромного количества вариантов и настроить яркость в зависимости от потребностей.
RGB 5050 – это отличный вариант для создания декоративного освещения. Она может использоваться в качестве подстветки в ночных клубах, кафе, ресторанах, телевизионных студиях, а также для создания мультимедийного освещения в домашней аудитории.
Установка SMD диодов
Как и иные компоненты электронных устройств, светодиоды подвергаются пайке. Это касается моделей любой сложности.
Рисунок №2 Как правильно соединять SMD диоды
Наиболее просто устанавливаются ленты со светодиодами. Они имеют клейкую полосу с помощью которой и крепятся на любой поверхности. Правда автомобилистам не стоит полагаться на клейкость ленты, если она будет закреплена снаружи автомобиля, поскольку влияние климатических условий негативно скажется на её удерживающей способности.
Вопрос объединения двух единичных светодиодов решается при помощи паяния, что весьма просто благодаря медным соединительным площадкам.
При соединении многоцветных диодов с блоком питания и контролером достаточно будет воспользоваться контакторами. Если же понадобится спаять провода, то нужно обязательно соблюдать цветовое соответствие выводов.
Сравнительные таблицы параметров
Общая таблица технических характеристик 3528, 5050, 5630, 5730:
Тип светодиода различают по строению кристалла и цветности:
Исключение представляет светодиоды с тремя кристаллами на светодиодной матрице.
Трехкристальная SMD матрица, например, в серии 5050, имеет три анода и три катода. Подключается она как три самостоятельных элемента. Для RGB модели 5050 характеристики в datasheet прописаны для каждого диода, так как у них различные параметры энергопотребления.
Такие требования к подключению вызваны тем, что даже у абсолютно одинаковых кристаллов будут различия в токе питания и подключение без токоограничителя попросту выведет один из них из строя.
ЗАПОМНИТЕ!
- Не рекомендуется подключать любые модели светодиодов к источнику питания без резистора. При использовании одного резистора допустимо только последовательное подключение одного типа светодиодов.
- В случае использования трехкристальный диодов, каждый канал подключается через отдельный резистор и соединяется с таким же диодом в следующем модуле.
- Не подключайте светодиоды с разными нагрузочными характеристиками. Простыми словами не подключайте вместе 3528 и 5050.
- Категорически противопоказано использовать резисторы с сопротивлением меньше номинального. Это увеличит нагрузочный ток светодиода и сократит срок его службы.
Светодиоды используются в различных областях светотехники.
Самые распространенные SMD светодиоды – кристаллы, установленные на поверхность платы.
Такое исполнение позволяет получить максимальную мощность при минимальных размерах.
У этой технологии имеются как достоинства, так недостатки, над устранением которых ведущие производители работают непрерывно.
Этот вид светодиодов – плата, на поверхности которой закреплен кристалл, выращенный при помощи технологии металлоорганической эпитаксии. Самый важный этап производства – создание контактов и их покрытие пленками из металла.
Каждый диод монтируется в корпус, оснащается выводами, покрывается составом, отводящим или излучающим свет. Белые светодиоды покрываются люминофором. На кристалл устанавливается купол, фокусирующий свет. Тепло отводится через подложку, если диод мощный, устанавливается радиатор. Электрический ток превращается в свет в p-n- переходе (так же, как в любом другом диоде).
Основное преимущество СМД конструкции – максимальное приближение кристалла к подложке, отводящей тепло. На одну плату монтируется один или несколько светодиодов. Если в одном осветительном приборе их большое количество, свет достаточно мощный без установки дополнительных оптических систем. Достаточно обыкновенного стекла, потери из-за которого не превышают 8%.
Корпуса SMD отличаются по форме и размерам, они напрямую соединяются с монтажной платой при помощи контактной площадки.
Маркировка
Корпус элементов поверхностного монтажа весьма мал и наносить на него маркировку в её стандартном виде довольно затруднительно. Поэтому существуют специальные краткие коды всего на два-три символа. Запомнить все возможные значения и сочетания достаточно трудно, в большинстве случаев придётся пользоваться специальным справочником. Обычно в таких информационных ресурсах приводится не только описание требуемой модели, но и имеются указания на подходящие аналоги.
Рисунок № 4 Таблица маркировки некоторых SMD диодов
Минус данной системы в том, что существует ряд не уникальных кодов. То есть одно и то же сочетание символов используется для обозначения совершенно различных компонентов. Определиться с ситуацией обычно помогает информация о типе корпуса.
Угол рассеивания
Ну последнее, на что стоит обратить внимание – угол рассеивания. Большинство диодов выпускается с углом рассеивания в 120 градусов
Но это не конечная цифра. Разброс углов начинается от 15 и заканчивается 360 градусами (к примеру филаментные). Здесь Вам стоит определиться опять же, что хотите получить. Узконаправленный свет или рассеянный по всей комнате. Для комнаты подойдет и 120 градусов, но лучше применить линзы, чтобы увеличить угол. Для узконаправленного луча с лихвой хватит диодов с рассеивание в 40 градусов.
Есть еще несколько характеристик светодиодов. Но они более интересны для промышленного производства. А нам, простым обывателям, с лихвой хватает этих.
Я могу понять, что для кого-то эту информацию тяжело понять, но это только первое время. Если Вы один раз разберетесь, то в дальнейшем никаких трудностей правильно выбрать светодиод под свои нужды не составит труда. Во всяком случае я уже не «болею» муками подбора.
С годами рынок предлагает все большее разнообразие светодиодов. Они отличаются цветом, напряжением, мощностью и т.д. Если вам в руки попался светодиод и вы хотите его использовать, то непременно нужно разобраться какой мощности это устройство, иначе можно элементарно спалить его. Как определить мощность светодиода? Об этом расскажем в данной статье. Светодиод представляет собой полупроводниковый кристалл. Он может быть в корпусе или без него, но в любом случае у него будет два вывода: положительный и отрицательный. Мощностью светодиодов часто называют показатели в ваттах. Однако это не совсем верно. Это делается для простоты понимания. У светодиодов есть показатель максимума рабочего тока, при котором он может работать. А мощность зависит от количества тока, который вы ему дадите.
Так же их называют индикаторными. Их смело можно назвать самым распространенным видом светодиодов. Они небольшого размера (2-20 миллиметров в диаметре). Индикаторными их называют по самому частому применению – вы наверняка их видели практически во всей бытовой технике. Практически все белые маломощные светодиоды обладают параметрами 20МА 3,2 вольт. То есть его мощность – 0,06ватт. Так же к этому виду светодиодов относят светодиоды поверхностного монтажа или SMD – светодиоды. Это светодиоды, которые подсвечивают экраны, кнопки и т.п. Так же из них делают светодиодные ленты, часто используемые для декорирования помещений. Ленты бывают либо SMD 3528, либо 5050. SMD 3528 делается как раз из таких индикаторных светодиодов. А вот SMD 5050 сделаны из соединенных по трое светодиодов. Их мощность – в районе 0,2 ватта.
Характеристики СМД светодиодов
Каждый вид SMD светодиода характеризуется не только величиной излучения и количеством потребляемого тока, но и другими параметрами. Тип изделия определяет применение прибора и особенности монтажа.
Характеристики светодиода 3528
Как видно из таблицы, светодиод SMD 3528 бывает однокристальным и трехкристальным. В первом случае он может генерировать белый нейтральный и теплый свет, а также желтый, синий, зеленый и красный. Во втором подает сразу несколько цветов. Однокристальный вариант оборудован 2 выводами для подсоединения, а трехкристальный – 4 (1 катод и 3 анода). Чтобы предупредить влияние окружающей среды, кристаллы заливаются прозрачным компаундом. Материал может включать люминофор: так выравнивают цветовые показатели прибора.
Световой поток, который излучает прибор, невелик. Зато SMD 3528 обладает миниатюрными размерами и регенерирует разные цвета. Благодаря этому светодиоды используют в лентах подсветки и недорогих декоративных светильниках.
Характеристики светодиода 5050
Светодиод SMD 5050 может включать 3 или 4 кристалла. Для одноцветного светильника выбирают одинаковые или близкие по оттенку кристаллы. 5050 отличается более высокой яркостью – в 3 раза больше, чем 3528. В диодах предусмотрена такая же защита: прозрачный компаунд или люминофор.
Прибор отличается лучшим соотношением мощности и цены и обеспечивает любой цвет светового потока. Как правило, 5050 устанавливают на декоративные осветительные ленты – одноканальные, RGB, RGBW. Если увеличить плотность крепления – до 60 штук на 1 м, светодиодную ленту можно использовать не только как украшение, но и для освещения интерьерных элементов. Ленты оснащены контроллерами, что позволяет регулировать оттенок и интенсивность света.
Характеристики светодиода 5630
Элемент 5630 имеет только однокристальное исполнение, но отличается высокой мощностью: генерирует световой поток в 57 люменов. Цвет белый, с разной температурой: холодный, дневной, теплый. Прибор защищен 2 старисторами и может выдерживать импульс тока до 400 мА.
У светодиода 4 вывода, но работу элемента обеспечивает только 2. 2 других вместе с подложкой требуются для отвода тепла. Применяют диод при изготовлении мощных ламп и прожекторов.
Важно! Яркость диода зависит от температуры воздуха. При +85 градусов показатель падает на 25%
Характеристики светодиода 5730
Однокристальный вариант обладает такой же мощностью, что и 5630, а вот трехкристальный SMD светодиод 5730 втрое мощнее: изучает свет яркостью до 158 люменов. Также предназначен для получения светового потока белого цвета, но с разной цветовой температурой.
Модификация отличается очень низким тепловым сопротивлением, что позволяет обойтись без двух дополнительных выводов, как в 5630. При этом она выдерживает также импульсный ток.
Элемент отличается высокой производительностью и используется также как и 5630 – при производстве мощных светодиодных светильников.
Характеристики светодиода 3014
Однокристальный элемент умеренной мощности – до 11 люменов, и очень небольших размеров. В качестве защиты используется компаунд. Светодиод генерирует белый свет – теплый, холодный, основные цвета, а также оранжевый. Эту относительно недавно появившуюся модификацию относят к категории слаботочных.
При монтаже изделия нужно учитывать его особенность: выводы у него нетипично длинные и достигают нижней части корпуса. Таким образом, улучшается теплоотвод.
Главное назначение 3014 – модули и ленты декоративной подсветки. Нередко диоды применяют при производстве автомобильных ламп и настольных приборов.
Характеристики светодиода 2835
Из всех типов SMD светодиодов модель является самой мощной: излучает примерно на 20% больше света, чем 5730. Так можно уменьшить энергопотребление. Однокристальный прибор производят в трех версиях разной мощности. Он излучает белый свет разной температуры. По размерам близок к элементу 3528, но имеет круглую линзу.
Этот вариант наиболее популярен, так как применяют его при изготовлении буквально любых осветительных приборов: ламп на улице, прожекторов, бытовых светодиодных светильников. А это означает большое количество подделок, где вместо одноваттного диода устанавливают элемент меньшей мощности.
Расстояние между светодиодами
Плотность – это технический параметр, который определит количество элементов, установленных на 1 метр ленты. Их может быть от 30 до 240 штук. Плотность определяет характеристики светового потока и необходимую для работы энергию.
Пример плотности светодиодов на ленте
Чтобы не произошло деградации элементов, ленту мощностью 120 или 240 диодов на 1 метр необходимо установить на алюминиевый профиль. Если речь идет о приобретении ленты на бобине, производитель может указать общее количество элементов. Например, 300 светодиодов на 5 метров. Это означает, что плотность стандартная: 60 штук на 1 метр.
Виды SMD светодиодов и их особенности
Разновидности SMD светодиодов, виды исполнения отражают различные классификации.
Одно-, двух-, трехкристальные SMD светодиоды
Модели небольшой мощности включают один монохромный кристалл, потребляют ток до 20 мА. Кристалл закрывает плоская или сферическая линза. В зависимости от модификации при небольших габаритах может быть достойная интенсивность свечения. При использовании более мощных светодиодов в конструкции требуется ток 50 мА – 1 А, эффективный теплоотвод.
Два кристалла могут распределять мощность между собой и не вызывать сильного нагрева. Приборы с двухкристальными светодиодами служат дольше.
Многокристальные конструкции обеспечивают необходимую яркость светового потока, цветопередачу. Производитель устанавливает рабочее напряжение, которое отличается у разных моделей.
Цвет свечения
Выпускаемые виды светодиодов различаются цветообразованием:
- одноцветные – диоды излучают один базовый цвет на основе свечения однокристального чипа. Популярные модели с красным, желтым, белым свечением;
- мультицветные – конструкции созданы на основе трех кристаллов со свечением красного, зеленого, синего цвета. Чипы размещены в одном корпусе. Многоцветные называют RGB, используют для динамически изменяющейся подсветки в результате объединения в единый световой пучок. На смешении базовых цветов формируются новые. Цвет и яркость регулирует RGB-контроллер.
Типоразмер
Типоразмеры SMD-диодов включают линейные размеры, кодировка которых выражена четырехзначным числом.
К популярным относят модули SMD типоразмеров 3528, 5050, 3020, 5630, 5730, 3014. Производители выпускают также SMD-светодиоды 3030, 7020, 8520 типоразмеров, но они используются реже. В продаже появляются новые модификации, параметры которых существенно различаются.
Краткие сравнительные описания
SMD 3528 (1210, если считать в дюймах) является аналогом классического светодиода на 20 мА (мощность — 0,06 Вт). С момента его разработки прошло довольно много времени и ныне он изрядно уступает по силе и эффективности своим собратьям. Но, он в достаточной мере долговечен и часто применяется в лампах, светильниках и светодиодных лентах (варианты по 60, 120 и 240 диодов на метр).
Цифровой код корпуса SMD 5050 в соответствии с длиной вывода может выглядеть как «5055», либо «5060». Данная модель является комбинацией сразу трёх кристаллов категории 3528. Несмотря на общий корпус, для каждого кристалла предусмотрены индивидуальные выводы. Это способствует гибкой регуляции освещения или RGB-настройке конструкции. В светодиодных лентах таких элементов может быть 30 на один метр. Но это вариант для декоративных целей, сходный с лентами, использующими диод SMD 3528. Если количество увеличено в два раза, то это количество уже в состоянии обеспечивать направленное освещение.
Рисунок №3 вид диода SMD 3528.
SMD диоды с корпусами 3014 и 3020 — относительное новшество. По мощности они подобны 3528, но более эффективны и имеют хорошие показания по теплоотводу. Если покупать у хорошего изготовителя, то вариант однозначно хорош, но вот диоды из поставок от китайских тружеников зачастую быстро деградируют.
SMD 2835. Многие сразу заметят, что размеры аналогичны самой первой рассмотренной модели, только наоборот. На этом сходство заканчивается. Этот экземпляр куда современнее и мощность у него почти как у SMD 5050. Часто используется для лент (60 и 120 диодов/м), линеек и ламп.
Светодиоды 5630 и 5730: мощность — 0,5 Вт, чаще всего используется в лентах.
SMD 7020: весьма редок, применяется в алюминиевых линейках (по 36 диодов на полметра).
Если делать общий вывод, то более современные модели отличаются более высокой мощностью и долговечностью, кроме тех случаев, когда приходится иметь дело с грубой подделкой.
Что производят за Великой стеной?
Большая часть приборов китайского происхождения имеет в своей конструкции SMD диоды маломощной категории. Это конечно же не добавляет им надёжности и снижает доверие покупателя к такой продукции. Ввиду того, что авторитетами в данной сфере считаются компании Samsung, LG, Philips и ещё парочка надёжных изготовителей, то производители ширпотреба не стесняясь списывают «правильные» параметры с диодов от этих компаний. Как результат качество детали не соответствует заявленному и оставляет желать лучшего.
Светодиодные ленты SMD 3528 — характеристики и виды
Конструктивно любая светодиодная лента (СЛ) представляет собой гибкую пластиковую основу с токопроводящими дорожками, на которые установлены светодиоды того или иного типа с токоограничивающими резисторами.
На фото хорошо видно, что лента разделена на группы по 3 светодиода и по одному токоограничивающему резистору – общему для всей группы. Каждая группа рассчитана на питание 12 В, и все они соединены параллельно, образуя длинную ленту.
При необходимости укоротить ленту до нужной длины мы просто отрезаем нужное количество групп (место разреза отмечено пикрограммками ножниц) и подключаем отрезок все к тем же 12 В, соблюдая полярность
Поскольку лента на фото изображена монохромной (неважно, какого цвета), то она имеет всего два пятачка для подачи напряжения: подали – все светодиоды загорелись
Если у нас лента 3528 RGB, то пятачков будет 4: один общий, трое остальных отвечают за группу светодиодов своего цвета. Сами же диоды расположены поочередно: красный, синий, зеленый, красный, синий и т. д. Подавая на соответствующий пятачок напряжение, мы можем заставить светиться только светодиоды конкретного цвета.
В зависимости от необходимой удельной мощности плотность расположения диодов на одном метре может различаться. Наиболее популярная плотность для серии SMD 3528 – 240, 120 или 60 светодиодов на метр.
Расположение светодиодов на лентах SMD3528 240, 120 и 60 led
Вполне очевидно, что создаваемый одним метром ленты первого типа световой поток будет вдвое выше светового потока второй и вчетверо выше третьей. Это необходимо учитывать при выборе ленты, перед покупкой прочитав сопроводительную документацию. Ориентироваться в выборе можно как на создаваемый одним метром ленты световой поток, так и на потребляемую метром мощность.
Степень защиты
И последняя, очень важная характеристика любой светодиодной ленты – степень ее защиты от окружающей среды.
Наиболее распространенная и бюджетная будет иметь класс IP20 (защита от проникновения предметов размерами больше 12 мм). То есть она практически не защищена ни от пыли, ни от влаги. Припаяли детальки, да так все и оставили. Вполне очевидно, что эту ленту можно использовать только в закрытых сухих помещениях или встраивать в корпус с нужным классом защиты. Отличить ее от защищенных вариантов несложно даже визуально.
Если мы собираемся организовывать подсветку, скажем, в гараже или в ванной, то придется выбрать влагозащищенную ленту, покрытую силиконом с IP65 (полная защита от пыли и струй воды с любого направления.) Подойдет она и для ландшафтной подсветки, так как может работать под дождем.
Ну и, наконец, если лента у нас будет работать в воде, скажем, подсвечивать бассейн, то должна быть в силиконовом рукаве или полностью влита в силикон. Степень защиты таких лент – IP67 (кратковременное погружение в воду на глубину 1 м) или IP68 (постоянное погружение) в зависимости от материалов и исполнения.
Об отличиях нашей ленты от SMD 5050 и лент других типов говорить смысла нет – они те же, что и у светодиодов конкретного типа. А этот вопрос мы уже разобрали.
На этом беседу о светодиодах SMD 3528 и светодиодной ленте, собранной на базе этих полупроводников, можно закончить. Теперь мы знаем их характеристики и всегда сможем выбрать подходящие для наших целей.
0%
Какое питание будет у конструкции?
Батарейки
Миниатюрные аккумуляторы
Бортовая сеть автомобиля
От сети 220В.
Аккумулятор достаточно большой емкости
Для каких целей ты собираешь конструкцию?
Дежурный свет
Декоративная цветная подсветка.
Локальное освещение
Общее освещение.
Декоративная белая подсветка.
Какой тип SMD светодиодов выбрать
Тебе подойдет SMD 3528
Тебе подойдет SMD 5050
Тебе подойдет SMD 5630
Тебе подойдет SMD 5730
Тебе подойдет SMD 3014
Тебе подойдет SMD 2835
Перепройти тест!
Предыдущая
СветодиодыПараметры и технические характеристики светодиодов типоразмера SMD 3014
Следующая
СветодиодыСветодиоды серии smd 5630 – технические характеристики и виды использования
Спасибо, помогло!Не помогло
SMD3528 против. SMD5050-какой лучше?
SMD3528 и SMD5050 имеют круглые светоизлучающие поверхности. За исключением размеров, внешне они почти одинаковы. Но есть различия в их светосиле. Давайте проверим их различия, прежде чем решить, какой из них лучше.
| Критерии | SMD3528 | SMD5050 |
| Размер светодиода | 3.5mm * 2.8mm | 5.0mm * 5.0mm |
| Тип чипа | Однокристальный | Трехчиповый |
| яркость | Опустите | Высший |
| Опция цвета | Одноцветный | Универсальный цвет |
| Приложение RGB | Нет | Да |
| Количество стружки/ножки | Более СМД5050 | Ограничено из-за большого размера чипа |
| Цена | Экономичное | Дорогостоящий |
Эта диаграмма может сбить вас с толку, поскольку оба SMD имеют некоторые плюсы. Не беспокойтесь, проверьте сравнение размеров между SM5050 и SMD 3528, чтобы выбрать идеальный для вас.
Размер SMD3528 составляет 3.5 мм * 2.8 мм. Напротив, SMD5050 имеет размер 5.0 мм * 5.0 мм. Таким образом, светоизлучающая поверхность SMD5050 намного выше, чем у SMD3528.
По яркости SMD5050 дает в три раза большую освещенность, чем SMD3528. Таким образом, он больше подходит для окружающего и рабочего освещения.
SMD3528 — это однодиодный чип. Для сравнения, SMD5050 — это микросхема «три в одном». То есть в одной микросхеме может быть три разных диода. Таким образом, он дает отличную яркость и открывает возможности для многоцветного освещения.
RGB-подсветка структурирована с использованием микросхем SMD5050. Он легко вмещает красный, зеленый и синий диоды в микросхему «три в одном». Таким образом, с помощью микросхемы SMD5050 можно воспроизводить миллионы оттенков. Но, SMD3528 подходит только для монохроматического освещения. Напротив, SMD5050 может иметь как монохроматическое, так и RGB-освещение.
Итак, учитывая эти факторы, SMD5050 предлагает более высокую яркость и лучшие возможности освещения. Но только несколько SMD5050 могут поместиться на фут печатной платы из-за больших размеров микросхем. Таким образом, создается ограничение по яркости для SMD5050. С другой стороны, больше SMD3528 может поместиться на печатной плате на фут. Кроме того, SMD3528 также экономически эффективен. Итак, если вам нужно одноцветное освещение высокой плотности, SMD3528 — идеальный выбор.
На какое напряжение бывают светодиоды. smd 5050
В отличие от 3528, 5050 имеет исключительно трехкристальное или четырехкристальное (RGBW) исполнение. Если прибор одноцветный, то все три кристалла имеют одинаковый или близкий (для выравнивания цветовой характеристики) цвет светового излучения. Это значит, что диод 5050 имеет втрое большую яркость, чем его однокристальный собрат smd 3528. Как и в первом случае, кристаллы защищены компаундом с люминофором или без него.

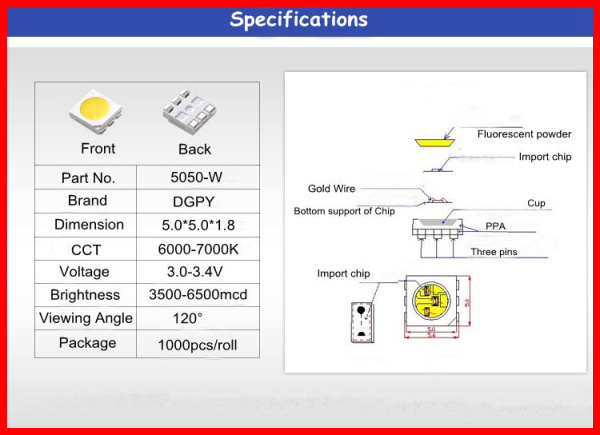

Трехкристальный светодиод 5050
Это, пожалуй, наиболее популярный прибор, используемый для декоративной подсветки и освещения. Он имеет оптимальное отношение стоимость/мощность и может обеспечить любой цвет подсветки (в случае использования rgb5050), включая белый повышенной яркости (четырехкристальный вариант), за счет простого изменения мощности на каждом из кристаллов.
Чаще всего такие светодиоды встраивают в такие светодиодные декоративные ленты, как:
- одноканальная, где три кристалла соединены параллельно и питаются одним напряжением;
- RGB и RGBW, имеющие три и четыре канала соответственно.
Благодаря достаточно высокой мощности диодов уже при их плотности 60 шт. на 1 метр светодиодной ленты она может успешно использоваться не только для декоративной подсветки, но и для освещения интерьера. При этом цветовую температуру и даже цвет освещения пользователь может изменять самостоятельно, для этого достаточно установить соответствующий контроллер.
Как выбрать
Чтобы сделать правильный выбор, нужно учесть следующее:
- наличие QR-кода или штрих-кода на упаковке;
- наличие характеристик;
- в комплекте должен находиться паспорт и инструкция по применению;
- правильность написания названия;
- на упаковке не должно быть повреждений.

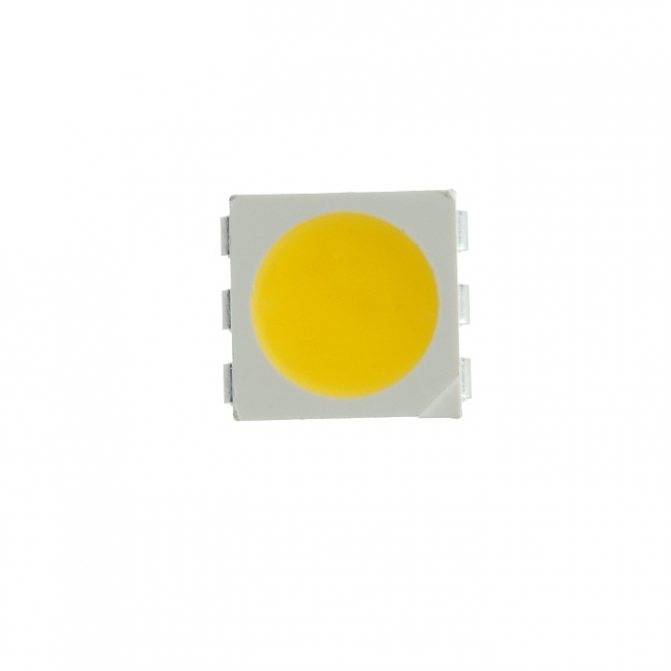

Светодиод SMD 5050 (оригинал)
Продавец не должен отказываться от возврата в случае, если диоды окажутся нерабочими или не подойдут покупателю. Кроме этого, на изделие предоставляется гарантия от 1 года, если это оригинал.
Как правильно подключить
Перед покупкой светодиодов SMD 5050 следует разобраться, как правильно их подключить. В первую очередь следует учитывать характеристики нагрузки диодов. Производить подключение к сети можно только при наличии резистора. Нужно помнить, что сопротивление резисторов не должно быть меньше номинального. От этого зависит качественная работа каждого из элементов и срок службы.
Схема подключения
Чтобы разобраться в схеме подключения и уметь работать по ней, нужно иметь навыки электрика. Если человек впервые работает со светодиодами, вероятность выполнить правильное соединение элементов очень мала.
Схема подключения светодиодов
Если придётся заниматься подключением самостоятельно, следует как можно лучше изучить инструкцию и потренироваться на других светодиодах. Здесь применяется распространённая связка токоограничитель-светодиод. Такая схема подходит для всех монокристальных конструкций, разница только в номиналах токоограничивающего элемента.
Особенности SMD-светодиодов
Основное визуально заметное отличие smd светодиодов от обычных состоит в конструкции их корпуса:

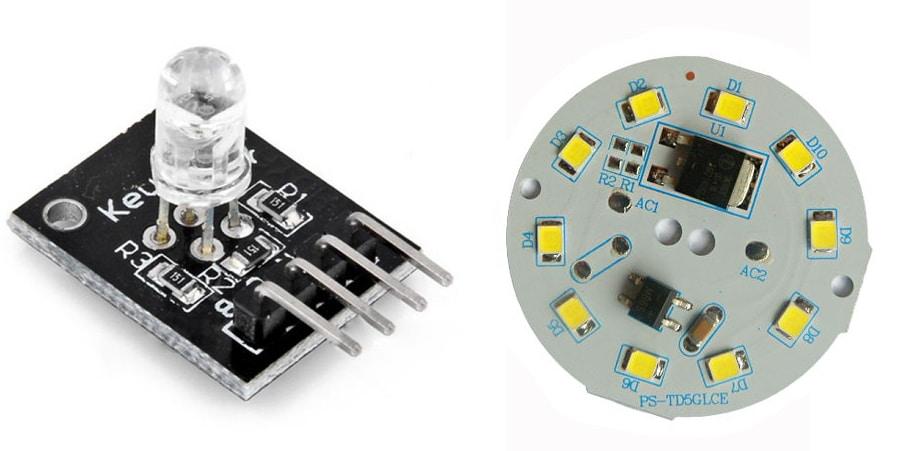

Обычные с аксиальными выводами (слева) и SMD светодиоды
Если обычный диод имеет достаточно длинные выводы для монтажа через отверстия в плате, то их smd аналоги имеют лишь небольшие контактные площадки (планарные выводы) и монтируются прямо на плату.
Такой метод сборки называется поверхностным монтажом, отсюда и название светодиодов: smd (англ. Surface Mount Device – прибор для поверхностного монтажа). Такой монтаж наиболее прост, и его можно поручить роботам.
Кроме того, стал возможен эффективный отвод тепла от кристалла благодаря очень коротким, но относительно массивным выводам и тому, что прибор практически лежит на плате. Ведь несмотря на свою экономичность, сверхъяркие диоды в процессе работы нагреваются. Эта особенность конструкции позволила изготавливать очень миниатюрные, но мощные smd светодиоды, требующие хорошего отвода тепла.
Сегодня мировая промышленность выпускает множество типов smd светодиодов, отличающихся друг от друга как габаритами, так и электрическими параметрами.
