Конструктивная специфика скважины иглы
Конструкция скважины-иглы проста и надежна, а стоимость материалов невысока. Поскольку устройство не занимает много места, его можно установить даже на небольшом дачном участке. При необходимости иглу легко демонтировать и перенести на другую площадку. Срок службы скважины может составить от 10 до 30 лет. Это зависит от характера грунта, количества воды под ним, качества использованных материалов и соблюдения технологии обустройства.
Самый простой способ сооружения автономного водоснабжения — абиссинская скважина. Ее глубина не достигает 15 м, а значит, и затрат как денежных, так и физических в процессе работ будет гораздо меньше.

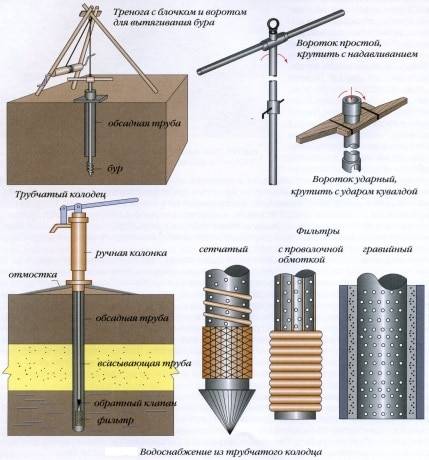

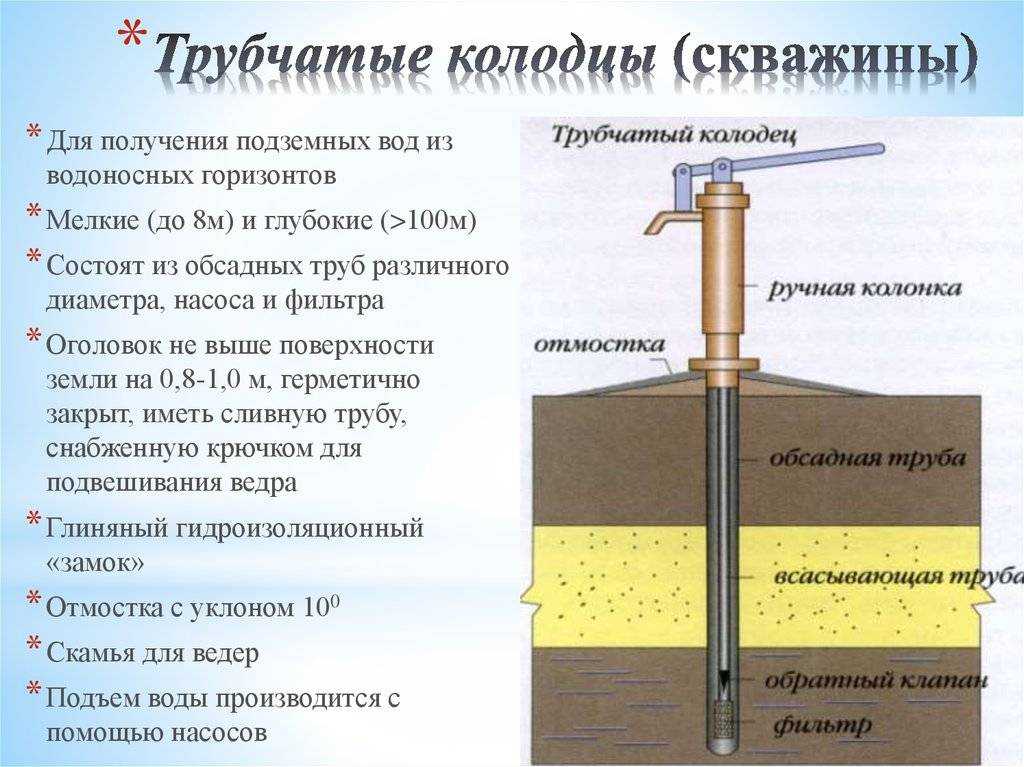

Типовая схема устройства
Основными функциональными элементами колодца-иглы являются:
- узкие стальные трубы, герметично соединенные между собой с помощью муфт;
- наконечник из закаленной стали, имеющий форму копья;
- фильтр, задерживающий частицы грязи и микроорганизмы;
- входной клапан, задерживающий воду и не выпускающий ее обратно;
- насосное оборудование — ручное типа колонки или электрическое.
Отрезки металлических труб соединяются между собой. На конце монтируется погружной наконечник с несколькими отверстиями для поступления воды. Не следует использовать штанги из чугуна — этот сплав слишком хрупкий и может легко расколоться при забивке. Диаметр водонапорного ствола должен быть от 2 до 4 см, длина каждого отрезка составляет 1,5-2 м. Наконечник-копье имеет длину 10-12 см и диаметр на 1 см больше основного ствола.

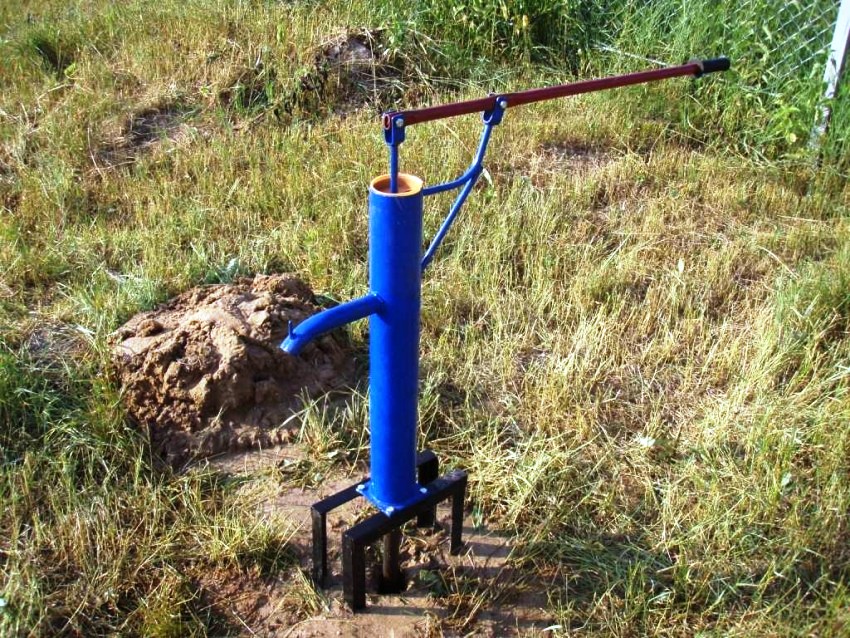

Ручной насос состоит из нескольких частей:
- стакана — отрезка стальной трубы диаметром 10 см;
- патрубков для всасывания и выпуска воды;
- рычага;
- поршня-шатуна;
- обратного клапана;
- нескольких уплотнительных прокладок.
Вместо ручной помпы или в комплекте с ней можно установить автоматическое устройство. Оно будет набирать воду в подготовленный резервуар и самостоятельно отключаться при его заполнении.
Особенности изготовления ствола
Пробурить отверстие в почве и установить трубу можно несколькими методами:
- Шнековым бурением — применяется компактный садовый бур.
- Забиванием штангой — используется шестигранный металлический штырь, которым ударяют по наконечнику.
- Забиванием бабкой — тяжелым грузом с отверстием.
К нижнему отрезку ствола приваривают наконечник. Эта часть будет принимать воду, для чего в ней сверлят 30-40 отверстий в шахматном порядке. На этом участке устанавливается металлическая сетка-фильтр.
Колодец не должен находиться вблизи от жилого строения. Оптимальным расстоянием между этими конструкции считается 10-12 м
Также стоит обратить внимание и на расположение рядом с колодцем септика или простой сливной ямы
Подготовленную штангу устанавливают в нужном месте вводят в почву путем бурения или забивания. По мере того как труба углубляется в грунт, ее наращивают с помощью муфт до нужной длины. Между первой и второй штангами устанавливается обратный клапан. Это может быть пластмассовый шарик, который будет пропускать воду только по направлению к насосу. Когда наконечник достигает слоя песка, его погружают еще на 50 см. Уровень воды в трубе должен быть около 1 м.
На верхний конец ствола накручивается ручное приспособление для закачки. Чтобы исключить «заглатывание» системой воздуха, места соединения уплотняют паклей и герметиком.
После завершения работ по установке колодец прокачивают до получения чистой воды. Вначале выходит воздух из труб, затем грязная вода, и только в конце очищенная. Площадку вокруг иглы бетонируют так, чтобы ее уровень был выше грунта на 6-8 см.
Если вода залегает слишком низко, дополнительно выкапывается приямок — шахта глубиной 1 м и с достаточной для работы площадью. При этом способе обустройства бурение скважины начинают со дна приямка. Здесь же устанавливают насос.
Усовершенствование допотопного фильтра
Простейшее устройство для очистки воды способно задержать песок и небольшие камни, но легко пропускает более мелкие частицы. Чтобы получить чистую воду, фильтр нужно доработать. Для этого необходимо:
Поверх штанги намотать нержавеющую проволоку. Расстояние между витками должно быть 2-3 мм.
Сверху проволока плотно закрывается стальной сеткой, края которой припаиваются к трубе
Припой должен быть только оловянным, так как свинцовый может ухудшить качество воды.
Важно, чтобы диаметр готового участка не превышал таковой у наконечника. В противном случае детали очистительного сооружения легко отсоединятся при забивке в почву.
Сетка для фильтра должна быть изготовлена из нержавеющей стали, но ни в коем случае не из цветных металлов. Латунный вариант быстро подвергается коррозии.
Технологии буровых работ
Для самостоятельного бурения скважин подходят несколько способов. Применяют их, в зависимости от состава грунтов, которые необходимо пройти до водоносного слоя.
- Вращательный (шнековый, роторный). Этим способом проходят сыпучие слои и грунты связные обычной плотности – мягкие глины и суглинки, влажные супеси.
Буровой снаряд при вращении разрушает породу, которая захватывается и поднимается витками винта (шнека).
Вращают инструмент вручную или с использованием электрического привода.
- Ударный. Бур заглубляют в грунт ударами.
Такой способ используют для бурения скважин-«игл», для которых бурильная конструкция и обсадка представляют единое целое.
- Ударно-вращательный. Буровой снаряд разрушает породу ударами, затем его проворачивают, забирая разрыхленный грунт в полость инструмента.
Подходит, практически, для всех видов грунтов.
- Канатно-ударный.Используют для всех типов грунтов.
Опуская на канате буровой инструмент, разрушают породу и забирают ее в полость (для некоторых видов грунтов может потребоваться периодическая смена инструмента для забора осыпавшейся породы).
Перед началом бурения закладывают шурф размерами 1.5х1.5х1.5 (или 2) метра. В месте, определенном как точка бурения, проходят первые метры (3-4) скважины шнеком.
Очень важно! При бурении на первом этапе, обязательно выверять вертикальность шнека (закладываемого ствола). Это облегчит дальнейшие работы. Практический совет! Если бурение ведут на глубину более 7м, для точности дальнейших работ не помешает установка кондуктора
Практический совет! Если бурение ведут на глубину более 7м, для точности дальнейших работ не помешает установка кондуктора.
Это – труба, диаметр которой превышает размеры (диаметр) обсадки и затрубного пространства. Кондуктор выставляют по вертикали и бетонируют.
На заметку! Диаметр скважины, инструмента, обсадки выбирают, ориентируясь на диаметр погружного насоса.
Зазор между стенками трубы и корпусом должен соответствовать документации производителя насоса, но не менее 7 мм.
Для часто встречающегося на рынке калибра насоса в 86 мм, внутренний диаметр обсадки составляет 100 мм.
Для бурения глубоких скважин, инструмент, по мере заглубления, придется удлинять штангами.
В качестве колен буровой колоны (штанг) используют стальные трубы (для инструмента диаметром 100 мм подойдут трубы диаметром 80 мм с толщиной станок не менее 4 мм).
Важно! Соединение колонны выполняют штыковыми муфтами. Резьбовое соединение может развинтиться при проворачивании штанг для освобождения и подъема инструмента, а замковые ненадежны при ударном бурении. Резьбовое соединение может развинтиться при проворачивании штанг для освобождения и подъема инструмента, а замковые ненадежны при ударном бурении
Резьбовое соединение может развинтиться при проворачивании штанг для освобождения и подъема инструмента, а замковые ненадежны при ударном бурении.
Чтобы избежать повреждения обсадки буровой колонной, применяют центраторы труб (стальные пружинные) – 1 на 3-5 м бурильной конструкции.
Важное замечание! Ручное бурение – прерывистое, с периодическим опусканием и подъемом инструмента для освобождения его от породы. За 1 цикл проходят не более, чем длина рабочей части!. За 1 цикл проходят не более, чем длина рабочей части!
За 1 цикл проходят не более, чем длина рабочей части!
Выбор типа
Устройство автономного водоснабжения требует и правильного выбора типа самой скважины. Например, для частного дома идеально подходит абиссинский колодец. Но это только в том случае, если не планируется пить воду, поскольку часто, учитывая забор жидкости с поверхностных слоев, ее качество оставляет желать лучшего.
Но если качество не главное, то такой тип будет оптимальным. Это достаточный объем жидкости, простота монтажа, нет необходимости применять дорогостоящее оборудование. То есть абиссинская скважина не только снизит финансовые затраты, но и позволит довольно быстро получить источник воды без привлечения посторонней помощи. Через абиссинские колодцы жидкость подается при помощи поверхностных насосов. Что касается срока эксплуатации, то он достигает 25−30 лет, а иногда и выше при своевременном обслуживании.
Однако если необходимо получить действительно качественный источник воды, предыдущий вариант не подойдет. Специалисты рекомендуют бурить артезианскую скважину для питьевой воды в частном доме. Жидкость подается с глубоких слоев (часто от 80 м и выше), поэтому она чистая и пригодна для употребления. Но нужно учитывать, что самостоятельно сделать подобную систему невозможно, поскольку потребуется бурильная установка.
Основной процесс бурения скважины
1. Выкопать лопатой яму и шурф, шириной 1,5 м на 1,5 м. Чтобы исключить осыпание, стенки рекомендуется обложить фанерой или досками. Так же можно прорыть сделать буром ствол диаметром 20 см и глубиной один метр. Так труба в вертикальном положении будет держаться прочнее;
2. Над углублением ставят треногу. Она может быть как деревянная, так и металлическая. Можно самостоятельно сделать вышку из бревен. На ней навешивается бурильная колонка со штангами, которые следует закрепить резьбой в одну трубу. Длина штаги определяется в зависимости от использования буровой вышки. 1,5 метровые – короткие, 3 метровые – длинные. Соединяют штнаги в единую трубу муфтой. Конструкция делается для удобного поднимания-опускания оборудования;
3. Чаще всего при бурении своими руками применяется шнек (змеевик). Шнековый бур поворачивают два человека за рукоятку, пока сверло не войдет полностью в грунт. Вариант второй: один человек крутит штангу газовым ключом, второй бьет по ней сверху. При ударах порода будет лучше дробиться;
4. Применяется лебедка, чтобы бур вытянуть бур. Далее его очищают, убирают грунт, и процедура повторяется до тех пор, пока бур не встретится с водоносным слоем. Можно удлинить буровой столб с помощью металлических штанг. Желательно отмаркировать штангу через каждый пятьдесят см, так легче будет видно. Когда следует чистить бур;
5. Скважину следует очистить до твердого дна и засыпать гравием высотой на 20см. затем нужно опустить вниз трубу с фильтром, который состоит из металлической сетки и отстойника. Трубы могут быть пластиковыми или из нержавейки. Желательно заранее купить противопесочный фильтр для прогруженного насоса.
6. Далее засыпается труба мелким гравием, чтобы она стояла прочно. Сыпать следует выше уровня фильтра. Основная задача фильтра – оберегать конструкцию от мусора и песка. Одновременно с засыпкой производится закачка воды в трубу. Так можно избежать затрубья и такая процедура помогает промыть фильтр;
Какой способ бурения выбрать
Среди доступных способов пробурить ствол на воду своими руками наиболее привлекательны три:

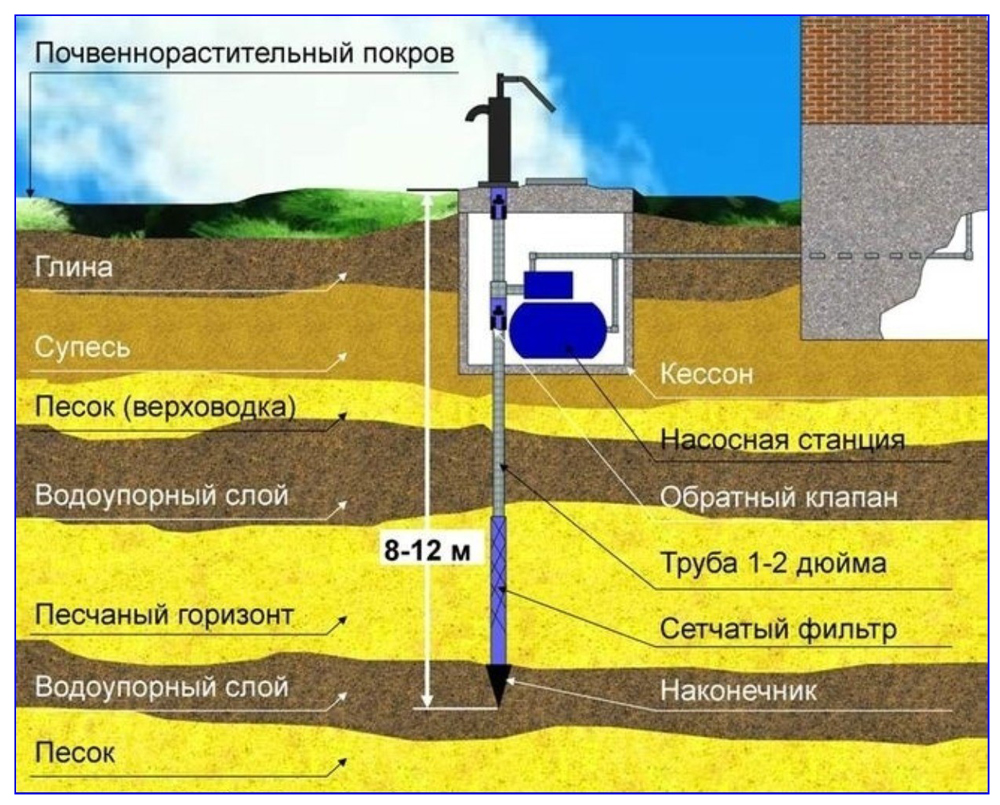

Устройство абиссинского колодца
Рис.2. Абиссинский колодец и оборудование для его пробивки
Такие водозаборы часто устраивают внутри дома, его достаточно просто можно пробить своими руками до верховодного слоя или первого песчаного горизонта. Одним из преимуществ такого водозабора является возможность эксплуатации при отсутствии на участке электроэнергии, поскольку добыча живительной влаги производится при помощи ручного насоса.
Бурение скважины вручную ударно – канатным способом
Рис.3. Ударно – канатный способ бурения скважин на воду
Сущность способа состоит в том, что ударник поднимают и бросают несколько раз. При этом он разрушает грунт и наполняется продуктами бурения. После 7 – 10 ударов инструмент поднимают на поверхность, чтобы очистить от грунта. Конструкция ударного устройства подбирается исходя из характера проходимых слоев. Это может быть гладкая труба для глинистых отложений или устройство с желонкой, предотвращающей высыпание рыхлого грунта из ударника.
В арсенале бурильщиков имеются до 12 различных по конструкции таких устройств. Каждая имеет свое назначение и применяемость.
Определить в первом приближении, какой нужен инструмент, чтобы бурить скважину в конкретном месте можно изучив гидрогеологическую карту местности производства работ, на которой обозначены характеристики грунтов.
Не лишним будет уточнить интересующие вопросы у соседей, которые уже пробурили скважины на своих участках (если таковые имеются).
Следует отметить, что ударно – канатный способ, по сути, наименее производительный. Однако простая технология исполнения позволяет пробурить скважину своими руками без больших проблем. Преимуществом метода является облегченная раскачка ствола по окончании бурения. Для этого понадобится всего несколько часов слива воды до получения прозрачной влаги.
Оборудование для таких работ можно взять в аренду в широкой комплектации инструмента.
Рис.5. Гидрогеологическая схема местности
Шнековое бурение скважины своими руками
Рис.6. Шнековое бурение скважины на участке ручным способом
Сущность метода заключается во ввинчивании специального инструмента – шнека – в грунт с одновременной выемкой разрушенной породы. Измельчение грунта происходит под воздействием шнековой головки, которая, в зависимости от характера грунтов, может быть из просто закаленной стали, с твердосплавными напайками или алмазными коронками для прохождения скальных пород.
Рис.7. Инструмент для шнекового бурения. Забурники с пластинами из твердого сплава
Характерной особенностью процесса является извлечение на поверхность только примерно 60 % объема удаляемого грунта. Остальное «вбивается» в стенку шурфа, способствуя ее упрочнению.
Проблемный грунт для такого способа бурения – пески-плывуны. Для проходки такого слоя применяется одновременная обсадка в процессе бурения.
Пробурить скважину ручным способом можно до глубины 15 – 17 метров, для более глубоких шурфов применяются приводные механизмы, облегчающие работу.
Рис.8. Малогабаритная установка для шнекового бурения скважин
Станок рис.8 позволяет бурить скважину на глубину до 50 метров своими руками с достаточно высокой производительностью.

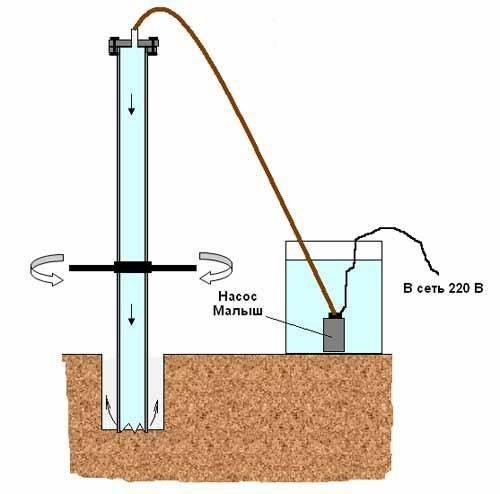

Бурение ствола может производиться как с промывкой, та и без нее.
Рассматривать другие способы проходки водяных скважин нет необходимости, они являются технически сложными как по технологии, так и по оборудованию и требуют специальных навыков для бурения своими руками.
Выбирая способ бурения, нужно учитывать:
- назначение строящегося водозабора;
- качество живительной влаги, которая будет получена из скважины;
- предполагаемый состав грунтов, которые придется пройти в процессе бурения;
- возможность аренды оборудования для производства работ в регионе их выполнения.
Скважины своими руками: возможные виды
Обеспечение водой – первостепенная задача при обустройстве любого жилого помещения. На сегодняшний день существует несколько способов добычи воды:
- колодец;
- абиссинский колодец:
- песчаная скважина;
При грамотном оборудовании, абиссинский колодец способен снабжать чистой водой на протяжении долгих лет
артезианская скважина.
Обустройство колодца – это процесс трудоемкий, поэтому дорогостоящий.
Недостатком его является еще и то, что вода черпается из верхних слоев, что создает большую вероятность попадания загрязнений как внешних, так и поступающих через верхние слои грунта. Количество воды ограничено, средний дебит составляет 0,5 куба в час. Колодец требует постоянной чистки и ремонта, все эти процессы проводятся вручную.
Скважина – более современный, надежный, долговечный и доступный способ добывания воды. Пробурить скважину на воду можно на любом земельном участке. В зависимости от глубины нахождения водоносных пластов выбирается вид конструкции: абиссинский колодец, песчаная или артезианская скважина. Если водоносный пласт расположен на глубине до 12 м, бурится абиссинский колодец. Если данный показатель составляет 50 м, воду можно добывать с помощью песчаной скважины. Артезианская необходима, если вода находится на глубине до 200 м.
Абиссинская скважина имеет небольшой диаметр, в нее не попадают поверхностная грязь и пыль. Дешевый и надежный вариант при умеренном количестве использования воды. Песчаная скважина имеет дебит в среднем 1,5 куба в час. Это фильтровый вид, т.е. на водоносный песок ставится фильтр из полимеров или нержавеющего металла. Артезианская скважина бесфильтровая, вода подается чистая, без примесей. Дебит составляет от 5 до 100 кубов в час.

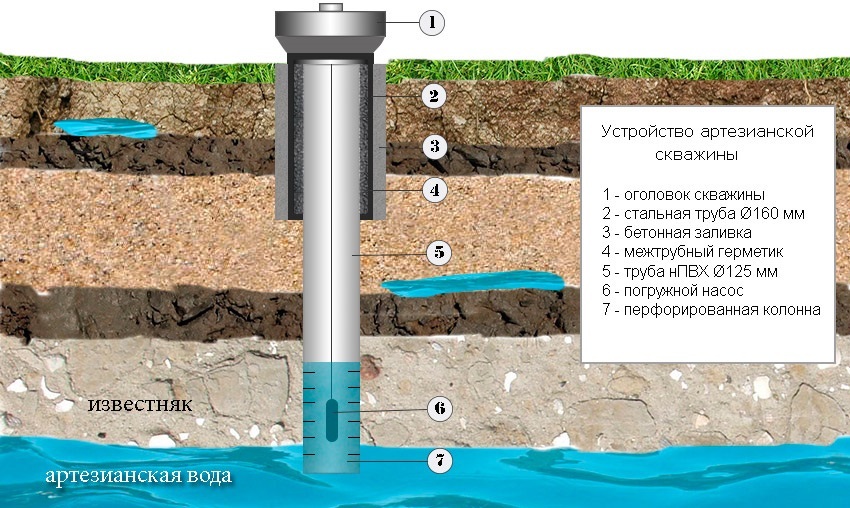

Такое мероприятие как бурение артезианских скважин подразумевает проведение большого объема технологически сложных работ

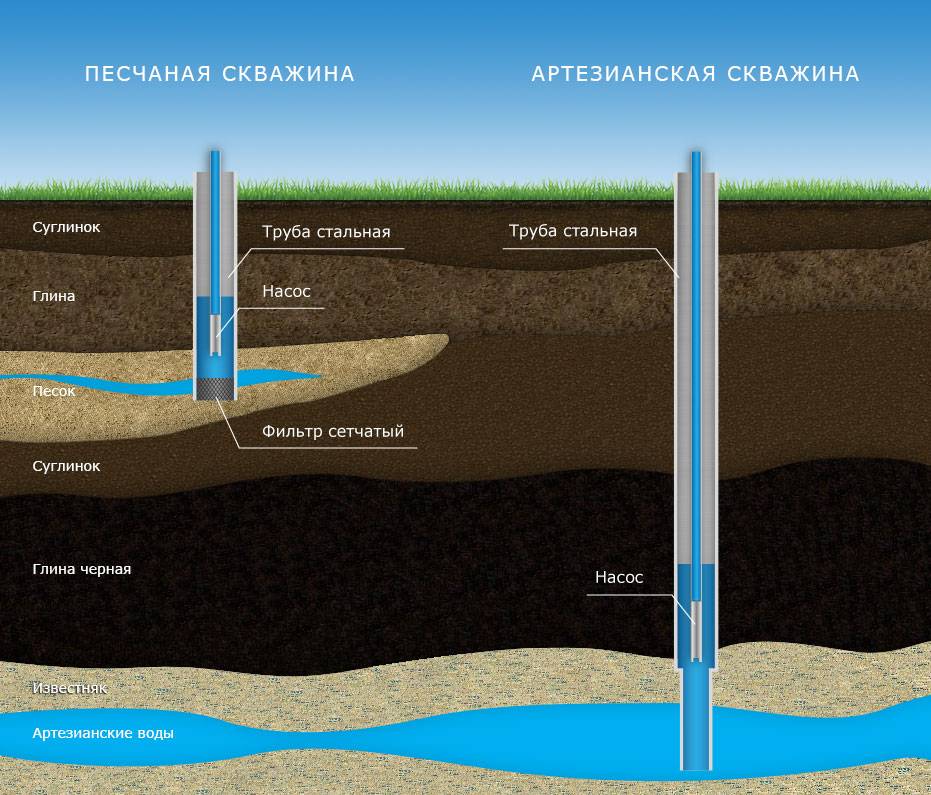

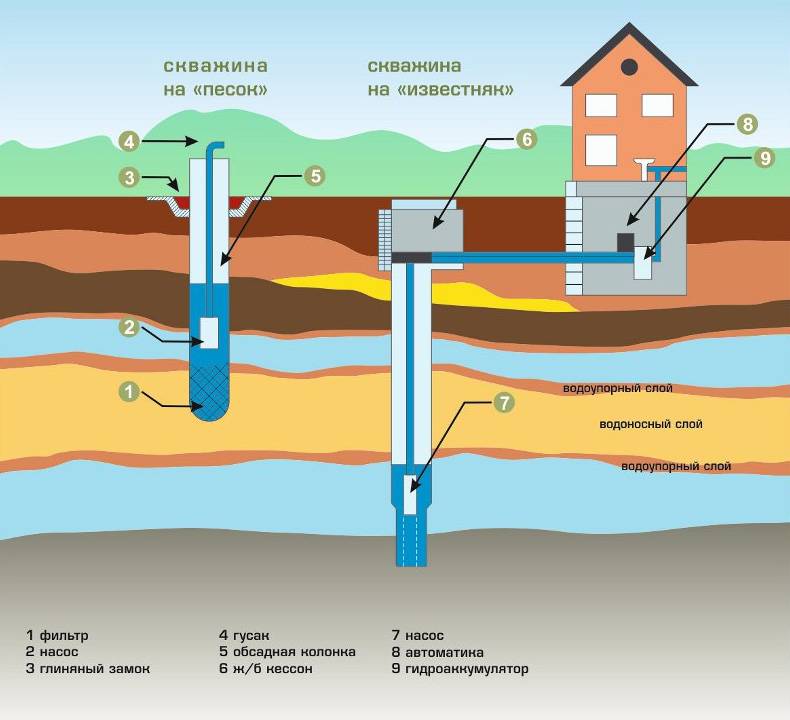

Схема принципа работы скважины на воду (песчаный вид) дает наглядное представление о ее внутреннем устройстве.
Выбор вида скважины – процесс крайне важный и ответственный.
Скважина внутри дома
Бурение внутри помещения
Немалый интерес представляет скважина, которая находится непосредственно в доме:
- Система снабжения водой внутри помещения предполагает установку для подъема воды с напорным баком и насосом периодического типа действия, она удовлетворит самые амбициозные запросы. К тому же, установка, находящаяся в центре дома (в подвале) экономична, не требует больших расходов материалов
- На чердаке может быть установлен водонапорный бак
- Установка в подвальном помещении или напорный бак на чердаке (в утепленной пристройке) обеспечит полную автоматизацию водоснабжения вашего дачного дома
- Скважина в подвальном помещении дома бурится во время закладки фундамента, на этапе строительства, когда ещё нет перекрытия
- Делать скважину в подвальном помещении можно и в том случае, если сделано перекрытие первого этажа, а над скважиной оставлен временный проём
- В наше время иногда ещё пользуются ручными поршневыми насосами. В таком случае на чердаке должен располагаться бак, из которого вода под напором будет поступать в умывальник или душ
Обустройство с оголовком
В третьем варианте оголовок устанавливается над землей. Подготовка котлована не требуется. У этой схемы есть важный минус – зимой конструкция промерзает. Оголовок изолирует устье от грязи, от атмосферных осадков. К нему подключается насос и электрический кабель.
Существуют пластиковые и металлические оголовки. При выборе модели учитывается глубина источника и вес насоса. Пластиковые оголовки подходят для неглубоких источников. Для обвязки артезианской скважины требуется металлический оголовок. (Практичнее будет схема с кессоном).
Для защиты от замерзания можно установить греющий кабель или теплоизоляционный короб. Из-за необходимости в дополнительной теплозащите, схемы с оголовком используются редко.

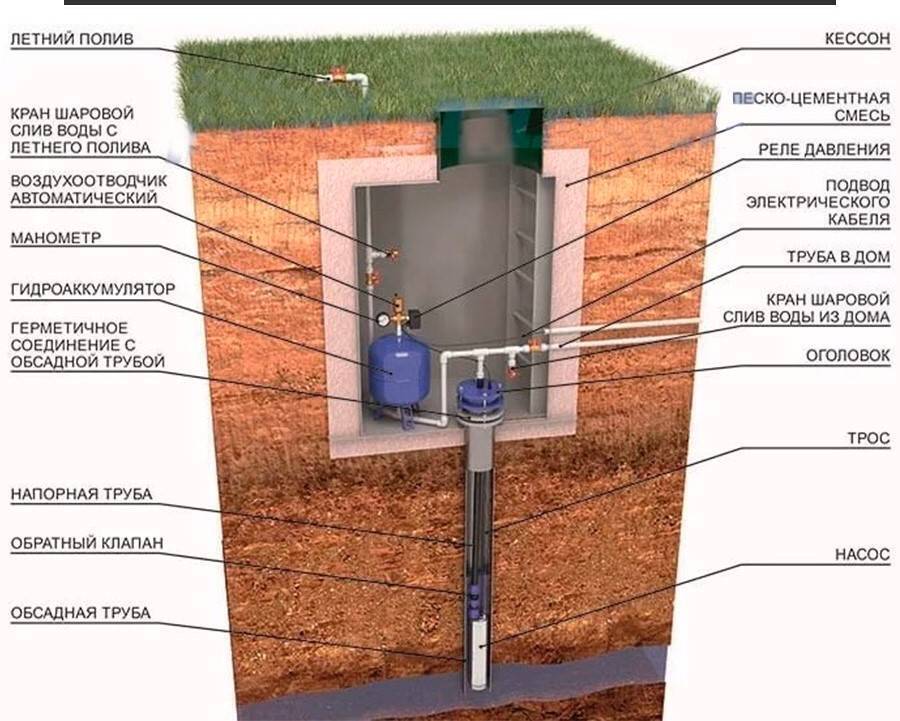

Кессон или адаптер — в какого типа скважинах устанавливают
Для обеспечения водой индивидуальных домов пробуривают скважины, которые условно делят на три категории:
Абиссинские. Подобный тип скважин устраивают при малой глубине расположения водоносных пластов от поверхности, гидравлическим бурением занимаются частные лица и организации. Абиссинскую скважину проходят в течение суток, вместо обсадных труб берут отрезок ПНД-трубы с фильтратором на конце. Глубина абиссинки зависит от расположения водоносного бассейна и лежит в диапазоне 5 — 30 м. Зеркало воды в абиссинке не должно снижаться ниже 9 м, для втягивания воды применяют наружные центробежные электронасосы или станции, которые располагают в непосредственной близости от источника.
Для защиты наружного насоса от атмосферных осадков и морозов в зимнее время в зоне расположения абиссинки оборудуют утепленный кессонный колодец.
Скважины на песке. Это главный тип при водном зеркале от уровня поверхности земли ниже 9 м, глубина скважин лежит в диапазоне от 20 до 60 м, для забора используют погружаемый насос. При установке глубинного электронасоса проще и экономически выгоднее подключать его через адаптер, вкрученный сбоку на стенку обсадной трубы, кессон при этом не монтируют.
Артезианские. Для доступа к водным артезианским бассейнам бурят скважину средней глубины 100 м, в бытовых источниках водоснабжения она может быть и больше, но на глубинах более 200 м и без того значительные расходы резко возрастают в связи с применением промышленной технологии проходки таких расстояний.
Из-за давления пластов земли на глубинный водный бассейн, вода из артезианских скважин нередко поднимается на большую высоту и даже выходит на поверхность, для подачи используют поверхностный электронасос и соответственно монтируют кессонный колодец. Никто не запрещает извлекать воду из артезианского источника глубинным насосом, обладающим более высокими КПД и характеристиками, при его установке для отвода воды в дом экономичнее применять скважинный адаптер.
Хотя использование адаптера более рационально при эксплуатации глубинных насосов для забора воды, кессонный колодец имеет преимущества в удобстве при необходимости извлечения и обслуживания погружного электронасоса, к тому же он защищает скважинный канал от промерзания в зимнее время. Поэтому кессон часто ставят при подъеме воды погружным насосом, размещая в нем автоматику: реле давления и сухого хода, манометр, гидравлический аккумулятор.
Поверхностные насосы и насосные станции
Как сделать пробивку ударным способом
Это самая недорогая технология, но довольно трудоемкая. Для работы вам потребуются такие приспособления:
- тренога из металлопроката с крюком и блоком на вершине;
- лебедка с тросом, снабженная ручкой;
- забивной инструмент – стакан и желонка;
- сварочный аппарат;
- ручной бур.
Стакан для пробивки грунта
Перед тем как пробурить грунт на требуемую глубину, заготовьте обсадные трубы. Их диаметр должен быть таким, чтобы рабочий инструмент свободно проходил внутри, но с минимальным зазором, а длина соответствовать высоте треноги. Одно условие: ударная технология неприменима на скальных породах или в грунтах с каменными включениями. Для проходки таких горизонтов понадобится бур с твердосплавными напайками.
Самостоятельное бурение скважины на воду выполняется в таком порядке:
Из первой секции обсады изготовьте фильтр, просверлив в шахматном порядке отверстия Ø8—10 мм с шагом 7—8 см на участке трубы длиной в 1 метр. Сверху отверстия закройте нержавеющей сеткой, фиксируемой заклепками. Сделайте лидерную лунку ручным буром на глубину 0,5—1 м
Здесь важно правильно выставить инструмент под углом 90° к поверхности, чтобы канал получился строго вертикальным. Вставьте первую секцию обсадной трубы в лунку, откорректируйте вертикаль и заложите внутрь ударный инструмент
Оставив помощника поддерживать обсаду, поднимайте и отпускайте стакан с помощью катушки. При наполнении вынимайте его и вычищайте породу
По мере удаления грунта труба станет занимать его место и постепенно погружаться в землю. Чтобы ускорить процесс, прикрепите к ней парочку тяжелых грузов. Когда край первого участка опустится до поверхности земли, приварите к нему вторую секцию, строго контролируя вертикаль уровнем. Таким же образом продолжайте работы, пока не достигнете водного слоя.
Приварка следующей секции по уровню
Когда конец трубы опустится на 40—50 см ниже уровня грунтовых вод, пробивку канала прекращайте и переходите к «раскачиванию» источника. Для этого опустите до дна ПНД трубу, подключенную к поверхностному насосу, и залейте в шахту 2—3 ведра воды. Затем включите агрегат и дайте ему поработать в течение 2 часов, контролируя чистоту и напор воды. Последний шаг – обустройство скважины и подключение ее к водоснабжению дома, о чем сказано в другой инструкции. Подробнее процесс бурения смотрите на видео:
Как самому пробурить скважину для воды ↑
Итак, как самому пробурить скважину? Напомним, что пробурить скважину с помощью ручных и маломощных механизмов можно лишь на небольшое расстояние и при условии, что грунт не содержит каменистых включений и валунов. Перед началом работ неплохо бы узнать потенциальную глубину залегания подземных вод, для этого стоит побеседовать с соседями, уже оборудовавшими собственный водозабор. Об уровне залегания межпластовых и грунтовых вод также поведает карта глубин бурения скважин вашей местности. Работы можно проводить при помощи ручных механизмов либо малогабаритной установки. Рассмотрим, как правильно бурить скважину на воду собственными силами, подробнее.
Есть несколько вариантов ручного бурения, отличающихся трудоёмкостью, задействованными инструментами и механизмами и, конечно же, результатом.
Ручным садовым буром, имея комплект насадок, вдвоём в мягком грунте реально сделать скважину глубиной до 10 м на верховодку. Большой диаметр отверстия не нужен, достаточно использовать насадки 70-80 мм, что позволит установить обсадную трубу 50-60 мм. Так как высота минимальна, для подъёма воды используется ручная колонка либо поверхностный насос.
Чтобы пробурить скважину своими руками, необходимо иметь комплект инструмента: ворот, бур, штанги-насадки, рожковые ключи. Работа тяжёлая, малопроизводительная. Камень размером с кулак и более, попавшийся на пути, сведёт все усилия на нет
Трудно не только вращать ворот, но и поднимать бур для установки дополнительных штанг. Выполнение этой задачи можно облегчить, подвесив бур на тросе через блок к треноге.
Нехитрая комбинация треноги и подъёмного блока поможет поднимать бур на тросе, что хотя бы отчасти облегчит проведение работ
Ручной почвенный бензобур позволит добиться сходных результатов, только быстрее и с меньшими трудозатратами. Мотобур можно взять в прокат, выбирать следует двуручную модель с двигателем мощностью не менее 1 кВт, понадобится также комплект насадок-удлинителей. Работать с таким аппаратом нужно вдвоём, в одиночку его сложно держать ровно.
Главный недостаток ручного бурения — невозможность пройти на значительную глубину. Причины этого — в невозможности развить значительное усилие, и держать бур ровно, без перекосов. Проблема решается установкой более мощного двигателя на прочную раму, не подверженную смещениям. Двигатель может быть бензиновым либо электрическим, чем мощнее, тем выше возможности устройства. Рама — иметь механизм для подъёма бура и установки насадок, это позволит дойти до глубин гораздо больших, чем если бы работы выполняли вручную. Есть народные умельцы, которые мастерят подобное оборудование своими руками, благо конструкция проста.
Простейшая самодельная буровая установка: станина с опорной площадкой, на ней закреплена подвижная площадка с двигателем
Но имеются и довольно производительные заводские малогабаритные буровые установки (МБУ), которые можно взять напрокат.
МБУ с мощным электродвигателем и устойчивой рамой позволяет проводить буровые работы на довольно большую глубину. Конечно, это уже достаточно сложное оборудование, но его аренда всё равно обходится намного дешевле, чем привлекать полноценную установку на базе грузового автомобиля
В паспорте указывается максимальная глубина бурения в зависимости от типа грунтов и диаметра бура. Как бурят скважину на воду с помощью МБУ? За работой устройства следит один оператор, помощники нужны только для того, чтобы привезти её на стройплощадку и установить. В грунтах, не содержащих каменистых включений, с помощью малогабаритной установки в зависимости от её модели можно пробурить скважину глубиной от 20 до 50 м. Скорее всего, это позволит устроить водозабор на песок грунтовых вод, а если повезёт — высококачественных межпластовых.

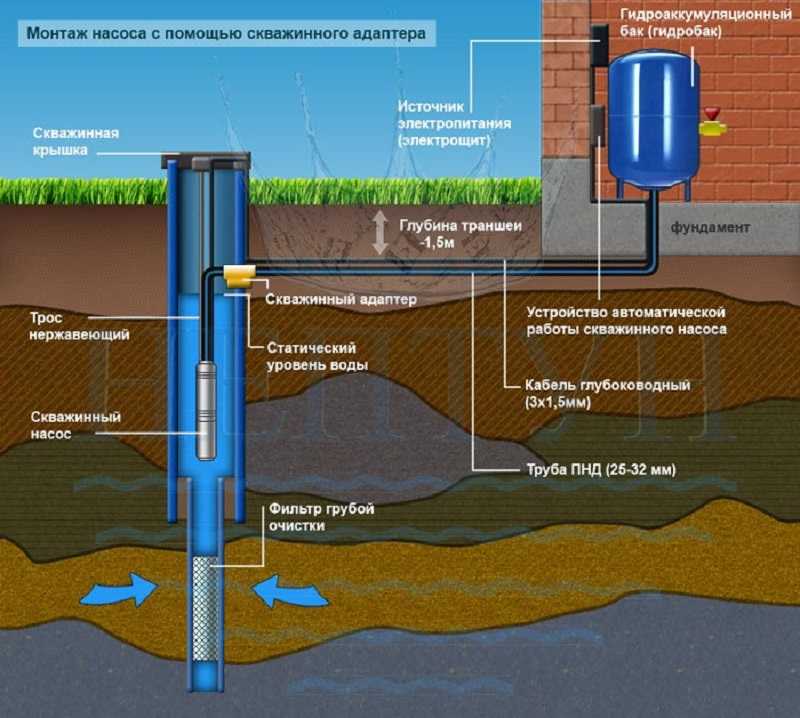

Адаптер для скважины
Лучшим способом, как благоустроить скважину, является использование павильона или кессона. Именно эти сооружения способны надежнее всего защитить источник водоснабжения. Недостатком этих решений является их дороговизна. Если ставится задача обустройства скважины на участке солидного коттеджа, подобные траты являются вполне объяснимыми. Иное дело, когда скважина обеспечивает нужды небольшого сельского дома или дачи. Как правило, владельцы подобных строений не могут похвалиться огромными средствами.
Бюджетным вариантом устройства скважины на участке является скважинный адаптер. Он дает возможность коммутировать подающую трубу напрямую с обсадной трубой скважины. Это позволяет исключить применение кессона. Есть и неудобство: в случае возникновения потребности в ремонте адаптер нуждается в раскапывании (его во время монтажа укладывают в траншею). Как показывает практика, этот надежный элемент довольно редко выходит из строя.
В состав скважинного адаптера входит два основных блока:
- Наружный. Располагается по внешней стороне обсадной трубы. Его назначение – обеспечить коммутацию с водопроводом, подающим жидкость в дом.
- Внутренний. Служит для подключения трубы от помпы.
Наружный и внутренний блок обладают радиусной конфигурацией, которая повторяет очертания ствола. Для коммутации элементов между собой применяют парный герметичный уплотнитель. Чтобы обустроить скважину своими руками, необходимо установить адаптер ниже глубины промерзания почвы.
По ходу монтажа необходимо четко выполнять следующие этапы:
- Обсадную трубы необходимо вывести так, чтобы ее конец оказался на небольшой высоте над уровнем земли.
- Для защиты обсады от загрязнений верхний край оформляется крышкой с отверстием для питающего погружную помпу электрического кабеля.
- Зимой в случае значительного понижения температуры возникает реальная угроза проникновения холода внутрь скважины: он начинает двигаться по обсадной трубе. В регионах с суровыми зимами (где мороз достигает -20 градусов) практикуют дополнительное утепление скважины. Для этого ее на зиму укрывают еловыми ветками, сеном, соломой и другими натуральными материалами.
Данный вариант, как обустроить скважину своими руками, превосходит использование кессона своей дешевизной. К слабым сторонам применения адаптера можно отнести сложность обслуживания, риск механических повреждений электрической проводки и не очень надёжное крепление насоса. В этом случае вместо традиционного троса применяют непосредственную фиксацию на водопроводной трубе.
