Инструкция по использованию СИЗ для электриков и не только

Преимущества и недостатки

Самым главным преимуществом СИЗ колпачка для электрика является простота и быстрота монтажных работ. При этом не требуется никаких дополнительных инструментов и приспособлений.

Колпачок выполняет не только изоляционные функции, но и защищает соединение от механических повреждений.

Не нужны другие изоляционные материалы. Если монтаж выполнен правильно и оголённый участок провода не выходит за корпус колпачка, то изолирующую функцию соединительного узла выполняет сам зажим.

Соединение получается компактное, удобное в эксплуатации. К тому же оно считается разъёмным, то есть при необходимости можно открутить колпачок обратно, вытянуть из него провода и перезаделать соединение.

Как и любой другой вид соединения проводов, наряду с достоинствами колпачки СИЗ обладают и рядом недостатков:

1. Если неправильно будет подобран типоразмер колпачка, то после монтажных работ, во время эксплуатации, он может просто слететь.
2. Нельзя использовать СИЗ для уличной электропроводки.
3. С помощью колпачков СИЗ можно коммутировать только медный провод или кабель. Очень редко встречаются специальные зажимы для алюминиевых проводников, их основное отличие в том, что корпус внутри заполняется антиоксидной пастой.

Преимущества и недостатки

Такой соединитель удобен и практичен, поэтому имеет следующие преимущества:

1. Доступная цена.
2. Вероятность самовозгорания электрической проводки отсутствует. Это объясняется тем, что для изготовления СИЗ применяется негорючий материал и там, где была произведена скрутка самовозгорание невозможно.
3. Быстрая и простая установка изделия.
4. У колпачков существует огромный выбор цветовой гаммы. Поэтому если провод не обозначается по цвету, то промаркировать его можно с помощью такого колпачка. Например, пометить стандартными цветами фазу и ноль.

Но СИЗы обладают и некоторыми недостатками:

• нет возможности соединять алюминий и медь;
• недостаточно сильная фиксация и изоляция.

Подведя итог и взвесив все за и против, хотелось бы отметить, что использовать соединительные изолирующие зажимы СИЗ рационально при соединении токоведущих жил в распределительной коробке, а также при подключении светильников (например, люстры на потолке). Напоследок рекомендуем просмотреть полезное видео

Все соединения проводов необходимо правильно изолировать. От этого зависит, прежде всего, безопасность человека, надежность контакта, отсутствие утечек тока на землю и исключение короткого замыкания. В одной распределительной коробке укладываются несколько скруток (соединений) и нельзя допустить, чтобы между ними мог появиться контакт. Также изоляция соединений проводов защищает от появления следов окисления и коррозии на поверхности металлов. Существует несколько способов изоляции проводов, которые ниже мы разберем.

Как изолировать провода?

Это можно сделать с помощью:

• термоусаживаемой трубки;
• обычной ПВХ изоленты;
• изолированных клемм.

1. Изоляция соединений проводов с помощью термоусаживаемой трубки.

Сегодня термоусаживаемую трубку можно купить в любом магазине радио- и электротоваров и в последнее время она становится очень популярной. Она выпускается разных диаметров, не токсична, не поддерживает горения, режим ее эксплуатации от -55 0 С до +105 0 С и рабочее напряжение до 1 кВ.

Здесь вам потребуется промышленный фен для усаживания трубки на жилы. Однако он стоит дорого и дома его себе многие не могут позволить. Поэтому выходят из этой ситуации с помощью зажигалки.

Во время соединения проводов часто приходится одевать термоусаживаемую трубку заранее. Помните это, иначе придется разбирать соединение.

Отрезаем трубку с запасом, чтобы свободные участки выступали с обоих сторон оголенной части провода минимум по одному сантиметру.

Одеваем термоусаживаемую трубку на скрутку. На фото видно, что она предназначена для применения в сети напряжение до 600 В и при температуре до 125 0 С.

С помощью фена или зажигалки усаживаем на место. Вот и все – это быстро, надежно и недорого.

2. Изоляция соединений проводов с помощью обычной изоленты ПВХ.

Изоляционная лента это пожалуй самый распространенный материал, который используется в изоляции скруток и других соединений . Она доступна и часто стоит недорого.

Стоит отметить, что для надежной изоляции проводов не подойдет любая изолента. Большинство продаваемой изоляционной ленты пригодно только для намотки на ручку лопаты или на клюшку, но не для электрики.

Если ваши скрутки находятся в распределительной коробке, которая будет заштукатурена, то потратьте лишние 100-200 рублей на качественную и надежную изоленту, например, 3M Scotch . Одного мотка вам должно хватить. Это позволит вам получить надежную изоляцию проводов и избежать разные ЧП.

Как я изолирую провода с помощью изоляционной ленты:

Начинаю мотать со штатной изоляции жил немного под углом так, чтобы намотка двигалась к концу скрутки…

Продолжаю мотать пока не выйду за пределы скрутки и не получится пустая трубочка длиной равной ширине изоляционной ленты…

Затем этот пустой участок скрученной изоленты сгибаю и укладываю вдоль скрутки в обратном направлении. Затем продолжаю мотать изоленту под углом, но уже в сторону штатной изоляции провода…

На завершающем этапе отрезаю лишнюю изоляционную ленту. Такой способ намотки служит долго и тут нет проблем появления оголенного самого кончика скрутки.

3. Изоляция соединений проводов с помощью изолированных клемм.

Этот вариант изоляции подразумевает собой применение разных соединительных клеммников, которые имеют диэлектрический корпус. Это винтовые зажимы ЗВИ, соединительные изолирующие зажимы СИЗ, универсальные самозажимные клеммы Ваго.

Если выполнять соединения проводов в распределительной коробке с помощью данных материалов, то тогда не придется место соединения дополнительно изолировать. Все перечисленные клеммы уже хорошо изолированы.

Выше мы разорались как и чем изолировать провода. А вы чем это делаете?

Улыбнемся:

Маркировка соединителей

Как подобрать колпачок? Ведь размеры и сечения скрутки у них разные и классифицируются по суммарной площади поперечного сечения жил. Эта площадь указывается в номере соединителя, который может быть от одного до пяти. Чем больше номер, тем больше проводов колпачок способен соединить.

Но с такими цифрами нужно быть внимательным, так как есть два вида устройств: отечественные и европейские. Обозначение у обоих стандартов одинаковое – цифры, только европейские номиналы намного меньше отечественных

Поэтому, покупая СИЗ, лучше обращать внимание на суммарное сечение, чем на его номер. Все это прописывается на упаковке

Маркировка изделия осуществляется следующим образом: сначала прописывается аббревиатура СИЗ, затем помечается тип корпуса (с выступами или без них). Выступ необходим для лучшей фиксации пальцами зажима. После типа корпуса прописывается суммарное поперечное сечение проводов, которые соединяются в зажиме. Сечение колеблется от 0,5 до 10 мм2. Как правило, в зависимости от типа и размера изделия, их корпуса окрашивают в определенный цвет, чтобы было удобно использовать колпачки. В таблице ниже указывается цветовое решение в зависимости от типа корпуса, благодаря чему вам станет понятнее, как выбрать СИЗ для скрутки:

Также следует помнить, что колпачками можно пользоваться только в том случае, когда осуществляется соединение двух одинаковых проводов. Если требуется соединить провода из алюминия и меди, то сделать это с помощью СИЗ уже невозможно. В этом случае можно применить клеммник, металлический зажим (орешек) или болт.

Колпачки СИЗ для скрутки проводов

Колпачки СИЗ
– это соединительные изолирующие зажимы, которые сделаны из не подверженному горению пластиката. Внутри таких колпачков располагается коническая пружинка из металла.

Когда их с небольшим усилием наворачивают на скрутку, пружина раздвигается и сжимает провода, а оболочка из пластика даёт надёжную электро изоляцию, а также механическую и противопожарную защиту.

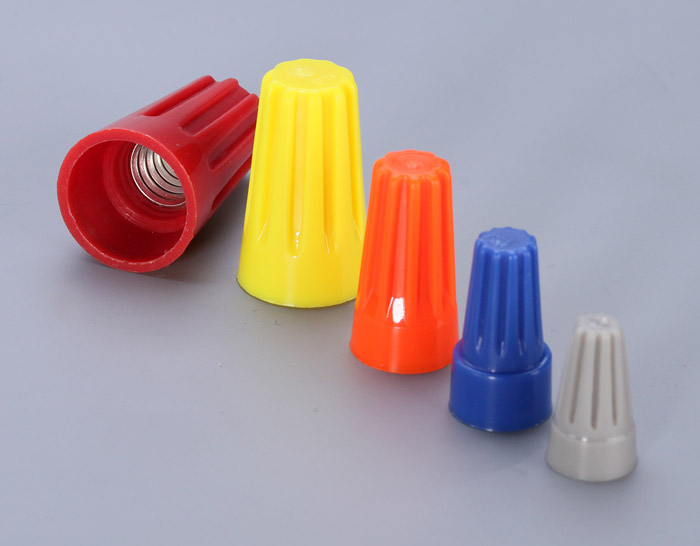

Колпачки СИЗ являются коническими деталями с металлическими втулками, внутри на которых имеется резьба. Вставив два провода в эту деталь и повернув её пару раз – провода будут надежно соединены. При необходимости это соединение можно без малейших проблем разобрать.

Соединительные колпачки производятся разных размеров для проводов от 0.5 до 1.6 миллиметров в диаметре.

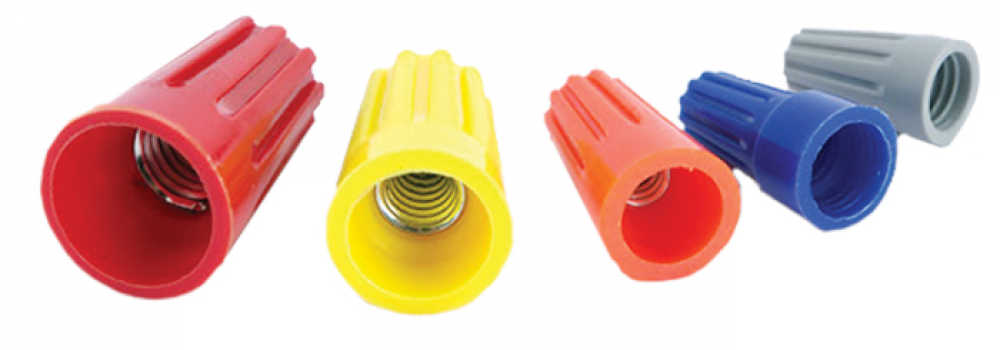

Как правило, цвет колпачка соответствует определённому диаметру и размеру соединяемых проводов для которых он предназначен. Благодаря использованию соединительных колпачков достигается надёжное соединение проводов без применения дополнительных инструментов.

Колпачки СИЗ
характеризуются поперечным сечением суммарно скручиваемых проводов. Это сечение выражается номером СИЗа от 1 до 5. Эта цифра характеризует сечение и количество скручиваемых жил.

Марка	Количество и сечение жил, мм²	Цвет
СИЗ-1	2×1,5	серый
СИЗ-2	3×1,5	синий
СИЗ-3	2×2,5	оранжевый
СИЗ-4	4×2,5	желтый
СИЗ-5	8×2,5	красный

Соответственно чем больше номер колпачка СИЗа тем для большего сечения и количества проводов он предназначен.

Все соединения проводов, собранные на самозажимных клеммах или изолирующими колпачками, обладают высокой эффективностью, набирают популярность.

Экспресс-клеммы позволяют быстро создавать надежное соединение, но имеют более сложную конструкцию, несколько дороже. Их чаще используют для подключения проводников к новым приборам измерения, автоматики и защит, работающих на микропроцессорных схемах.

Для повседневного частого пользования лучше подходят с простым устройством. Соединение проводников достигается за счет вкручивания их металлических окончаний в прочную пружину, выполненную в форме конусообразной спирали.

Изолировать место соединения не требуется, спираль размещена в изолированном колпачке. Материал его корпуса не поддерживает горение, устойчив к агрессивным средам, обеспечивает хорошие электроизоляционные свойства.

Создание прочного винтового соединения

Электрические выключатели и розетки традиционно оснащаются винтовыми зажимами. Конструкции разъёмов выключателей и розеток, между тем, часто остаются слегка подвижными. Поэтому на таких элементах электрических сетей прочность соединений особенно критична.

Принцип соединения в этом случае основан на создании кольцеобразной формы на конечной части жилы с таким расчётом, чтобы внутреннее отверстие полученного кольца плотно обхватывало тело крепёжного винта.

Кольцо под винт зажима на электрической розетке (или выключателе) – выполняется с тем расчётом, чтобы винт крепления плотно сидел внутри кольца медной или алюминиевой жилы, а накладная шайба плотно охватывала внешний контур

Проволочное кольцо необходимо сгибать по часовой стрелке (то есть по направлению вращения винта при затяжке зажима).

Медные или алюминиевые жилы:

• сильно изогнутые,
• скрученные,
• имеющие заусенцы,

приводят к ослабеванию контакта, часто не входят вместе с другими жилами в разъём. Перед повторным подключением проводов к розетке или переключателю режимов освещения либо в случае повторного подключения нескольких проводов с помощью разъема:

• отрезать старые оголённые концы,
• зачистить изоляцию,
• сформировать чистый, прямой провод.

Для этих действий требуется лишь немного дополнительного времени, но эти действия обеспечивают надёжное электрическое соединение.

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

• зачистить изоляцию на 4 см;
• раскрутить проводники на 2 см;
• соединить до стыка незакрученных жил;
• закручиваются провода только пальцами;
• затянуть скрутку можно при помощи плоскогубцев;
• оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Способы скрутки

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

• обесточить дом или квартиру;
• очистить проводки от изоляции на 4 см и более;
• раскрутить проводки на 2 см;
• соединить до стыка нераскрученные провода;
• закрутить жилы пальцами;
• затянуть скрутку плоскогубцами;
• заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

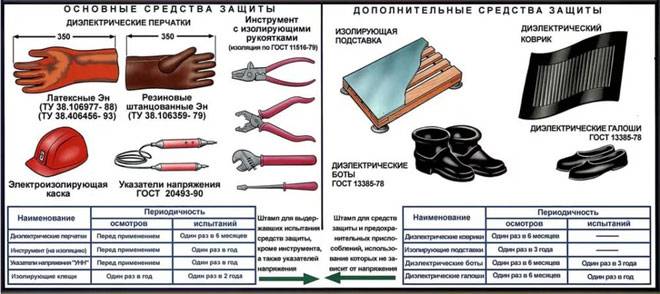

Средства индивидуальной защиты

К категории СИЗ относятся:

• защитные каски, очки и щитки;
• рукавицы (перчатки), специальная защитная одежда, противогазы и респираторы;
• монтажные пояса и страховочные канаты.

Первые в перечне изделия используются для защиты головы от механических ударов, а также от токового воздействия при случайном соприкосновении с оголенными проводами. Очки и щитки нужны для того, чтобы уберечь лицо и глаза от слепящего света электрической дуги, частиц грязи и пыли, УФ и ИК излучения.

Используемые при работе перчатки обеспечивают защищенность рук от непредвиденных травм, ожогов и порезов. Монтажные пояса гарантируют защиту персонала от случайного падения с высоты при проведении высотных работ. Страховочный канат предназначен для закрепления карабином предохранительного пояса с целью защиты работающих при падении с высоты при выполнении трудовых операций на высоте.

Комплекты, используемые при сварке, необходимы для защиты тела от опасного действия электрической дуги. В них входит каска с защитным лицевым экраном, термостойкий подшлемник и перчатки из плотной ткани.

Кабельные скрутки СИЗ (соединительные изолирующие зажимы)

Сортировать по: умолчанию цене по наличию Сортировать по: умолчанию цене по наличию В настоящее время во многих помещениях, причём, независимо от того это квартира, офис или общественное здание, проводится множество электротехнических работ. Например, прокладываются электропроводки, подключаются какие-то осветительные приборы или техника. При проведении всех этих работ требуется постоянное соединение множества различных проводов.При соединении проводов используется множество различных надёжных и безопасных способов, например, при помощи болтов или специальных клемм. Но одним из самых простых способов можно считать использование для выполнения подобных работ соединительных изолирующих колпачков, проще именуемых СИЗ. Именно благодаря лёгкости и простоте своего использования в качестве соединительного элемента и получили массовое распространение и популярность колпачки СИЗ.Помимо этого, причиной необычайной популярности колпачков СИЗ можно назвать ещё одно их огромное достоинство — безопасность применения при проведении электротехнических работ. В самом деле, материал из которого их изготавливают обладает прекрасными изоляционными свойствами и совершенно не поддерживает процессы горения.Внутри колпачка СИЗ находится пружина, при помощи которой и происходит соединение электрических проводов. Сам колпачок изготовлен из специального пластика, который не только прекрасно защищает место соединения от каких-либо механических воздействий на него и служит отличным изолятором, но и препятствует распространению огня в случае возникновения пожароопасных ситуаций.На современном рынке электротехнических товаров представлен огромный ассортимент соединительных изолирующих колпачков. Они отличаются друг от друга не только размером, формой, видом или цветом, но и номиналом. Он указан на корпусе колпачка СИЗ и призван дать информацию о том, провода с какой площадью сечения можно соединять при помощи данного конкретного колпачка.Приобретая колпачки СИЗ следует точно учитывать их номинал и использовать только точно следуя указанному значению. Поэтому, для соединения каждых конкретных проводов можно применять только подобранные для них индивидуальные колпачки. В этом нет ничего удивительного, ведь в том случае, если колпачок СИЗ окажется меньшего номинала, чем того требовалось, то соединение просто не получится произвести, провода не полезут в колпачок. В обратном случае, если колпачок окажется большего размера, то он будет просто бесполезным при соединении электрических проводов.Приобретая соединительные изолирующие колпачки следует обязательно помнить, что номинал изделий произведённых в европейских странах немного ниже соответствующего показателя их аналогов изготовленных в нашей стране. Кстати, никогда не нужно забывать, что при помощи колпачков СИЗ ни в коем случае нельзя соединять медный провод с алюминиевым.Если говорить о цвете колпачков СИЗ, которые можно увидеть в продаже, то можно отметить, что он совершенно ничего не значит. Они выпускаются разноцветными просто для удобства потребителя. Используя при соединении электрических проводов разноцветные колпачки СИЗ, при дальнейшей эксплуатации этих соединений в них будет легче ориентироваться.Таким образом, имея представление о том, для чего предназначены соединительные изолирующие колпачки и всегда имея их под рукой, можно просто, быстро и качественно выполнить безопасное соединение электрических проводов.

Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.

Внимание! Внешний вид товара, комплектация и характеристики могут изменяться производителем без предварительных уведомлений. Данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации. Данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации

Данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.

Указанные цены действуют только при оформлении требуемой продукции через форму заказа сайта shop220.ru (корзину).

Wago

Следующий вид – это клеммники Wago. Они также бывают разных размеров, и под разное количество соединяемых проводов – два, три, пять, восемь.

Ими можно стыковать между собой как моножилы, так и многопроволочные провода.

Для многопроволочных, у зажима должна быть защелка-флажок, которая в открытом состоянии без труда позволяет вставить провод и зажать его внутри после защелкивания.

Эти клеммники в домашней проводке по заявлению производителя спокойно выдерживают нагрузку до 24А (свет, розетки).

Попадаются отдельные компактные экземпляры и на 32А-41А.

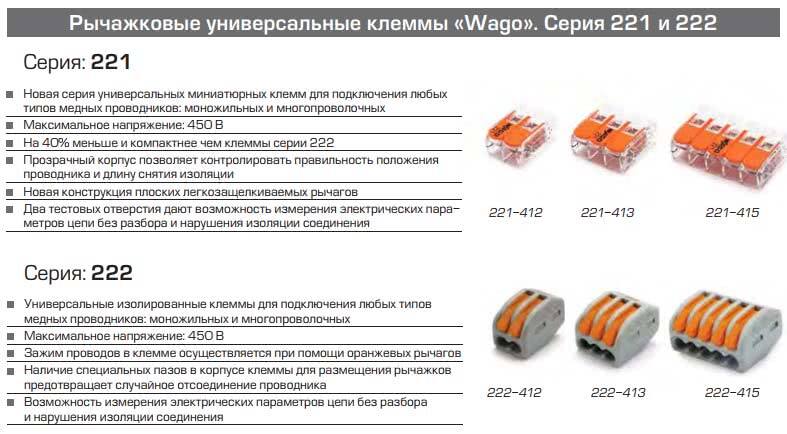

Вот наиболее популярные типы зажимов Wago, их маркировка, характеристики и под какое сечение рассчитаны:

Есть еще и промышленная серия под сечения кабелей до 95мм2. Клеммы у них действительно большие, но принцип работы практически такой же, что и у маленьких.

Когда замеряешь нагрузку на таких зажимах, с величиной тока более 200А, и при этом видишь, что ничего не горит и не греется, у многих пропадают сомнения в продукции Wago.

Если у вас зажимы Ваго оригинальные, а не китайская подделка, и при этом линия защищена автоматическим выключателем с правильно подобранной уставкой, то такой вид соединения по праву можно назвать самым простым, современным и удобным в монтаже.

Нарушите какое-либо из вышеприведенных условий и результат будет вполне закономерным.

Поэтому не нужно ставить wago на 24А и при этом защищать такую проводку автоматом на 25А. Контакт в этом случае при перегрузке у вас выгорит.

Всегда правильно подбирайте именно клеммники ваго.

Автоматы, как правило, у вас уже стоят, и защищают они в первую очередь электропроводку, а не нагрузку и конечного потребителя.

ЗВИ

Также есть достаточно старый вид соединения, типа клеммных колодок. ЗВИ – зажим винтовой изолированный.

С виду это очень простое винтовое подключение проводов между собой. Опять же бывает под разные сечения и разнообразных форм.

Вот их технические характеристики (ток, сечение, размеры, крутящий момент винтов):

Однако ЗВИ имеет ряд существенных недостатков, из-за которых его нельзя назвать самым удачным и надежным соединением.

В основном таким способом можно соединить только два провода друг с другом. Если конечно специально не выбирать большие колодки и не пихать туда по несколько жил. Что делать не рекомендуется.

Такое винтовое подключение хорошо подходит для моножил, а вот для многопроволочных гибких проводов – нет.

Для гибких проводов вам придется их прессовать наконечниками НШВИ и нести дополнительные затраты.

В сети можно найти видеоролики, где в качестве эксперимента микроомметром замеряются переходные сопротивления на разных типах соединений.

Удивительно, но наименьшее значение получается у винтовых зажимов.

Нужно ли предварительно скручивать?

Итак, у вас есть два провода, которые вы хотите соединить вместе.

Ошибка №1
Вы из зачищаете, приближаете друг к другу (без предварительной скрутки!), одеваете сверху колпачок и этим самым колпачком закручиваете провода.

Получается вот такая конструкция.

Что здесь не так? Во-первых, есть много толкований и споров между электриками, нужно ли предварительно закручивать провода или нет.

Чтобы в этом разобраться давайте обратимся к документации. Изначально эти колпачки СИЗ пришли к нам из США.

Первый патент на них был выдан еще в 20-х годах прошлого века.

В Америке до сих пор 90% всей эл.проводки в домах собрано на подобных СИЗах. Поэтому вполне логично было бы увидеть, что их правила говорят по этому поводу.

В соответствии с NEC п.110.3 (В) (что-то типа нашего ПУЭ), любое соединение и подключение контактов должно выполняться согласно приложенной инструкции от производителя.

То есть, мы предварительно должны изучить упаковку, либо паспорт изделия и сделать именно так, как там указано. Что-ж, давайте так и поступим.

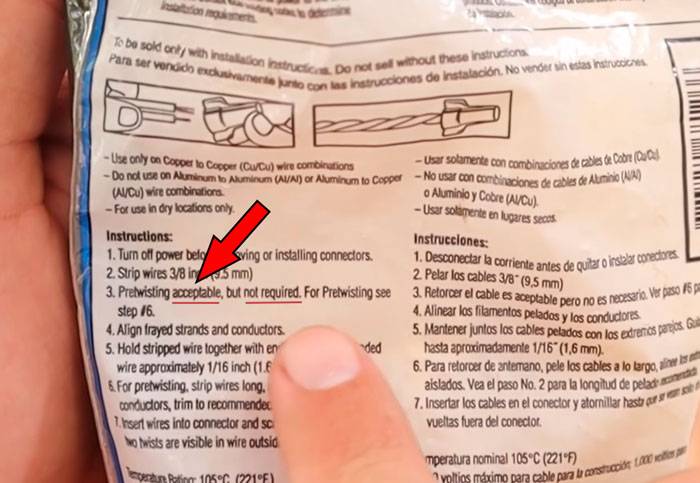

На упаковке от сизов нарисован поясняющий рисунок и краткая инструкция из семи пунктов.

Так вот, в пункте №3 черным по белому говорится, что предварительное скручивание проводов ПРИЕМЛЕМО (acceptable), но НЕ ОБЯЗАТЕЛЬНО!

Наши опытные электрики с этим категорически не согласны. Поэтому всегда сначала закручивают провода плоскогубцами и только потом сверху одевают колпачок, делая еще пару оборотов.

И как по мне, ошибки в этом нет. Скорее наоборот, вы тем самым наглядно убеждаетесь в надежности контакта.

Те же, кто полагается на скрутку только при помощи колпачка, зачастую попадают вот в такую ситуацию.

Происходит это потому что корпус СИЗ не прозрачный, и вы не можете разглядеть насколько плотным получается контакт изнутри.

Напомним, что колпачки СИЗ играют не столько роль изоляции, сколько роль постоянной фиксации контактов в скрученном состоянии.

Это происходит благодаря встроенной пружинке. Пружина должна быть изготовлена из оцинкованной стали.

Ошибка №2
В дешевых китайских СИЗах видимо экономят на цинке, поэтому пружинка через пару лет быстро ржавеет, существенно ухудшая контакт.

Обычная скрутка, замотанная синей изолентой, из-за частых перепадов нагрузки, то нагревается, то остывает. Контакт из-за подобных расширений-сужений постепенно ослабевает и начинает, как говорят электрики “течь”.

Колпачок СИЗ как раз и предотвращает подобные расширения, заставляя провода каждый раз возвращаться в свое первоначальное состояние, поджимая их пружинкой.

8 видов колпачков от импортного производителя

Этот вид соединителя очень популярен на Западе, откуда попал к нам. Богатый выбор моделей позволяет выполнять этим способом большинство контактов осветительной и силовой проводки.

Виды импортных СИЗ:

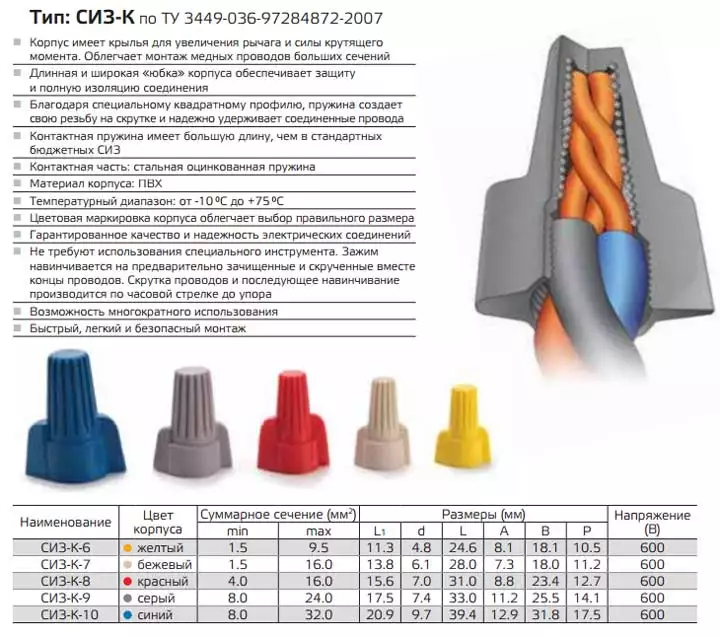

1. Улучшенная конструкция с крылышками облегчает, делает более комфортным закручивание.
2. Используются зажимы низкопрофильной конструкции, короче стандартной длины. Удобны для укладки в маленьких распределительных коробках, работы в стесненных условиях.
3. Модификация предыдущей модели, оснащенная крылышками, облегчающими и усиливающими скручивание.
4. СИЗ для скрутки алюминиевых жил с медными. Внутренность колпачка заполнена специальной пастой, препятствующей окислению.
5. Соединители, защищающие контакт от влаги. Они заполнены силиконовой герметизирующей пастой, которая препятствует допуску влаги внутрь, предотвращает коррозию. На входе колпачка установлена разрезная эластичная манжета, удерживающая герметик. Нет необходимости дополнительной герметизации стыка при выполнении соединения на улице или во влажных помещениях.
6. Зажим с небольшим отверстием в верхней части. Кажущаяся нелепой конструкция нужна для скрученного соединения под клемму. Сначала конец более длинной, очищенной жилы выпускается в отверстие. После накручивания зажима, выведенный наружу выступающий провод петлей заводится под клемму. Очень удобно подключать соединенные провода заземления к корпусу или клемме.

1. Соединитель, где провода зажимаются не пружиной, а винтом с потаенной головкой. Напоминает стык нашей клеммной колодкой, которая помещена в колпачок СИЗ.

1. Для герметизации можно применить специальный коннектор. Представляет собой маленький пластиковый стаканчик, в который помещается завершенная СИЗ. Силиконовое наполнение гарантирует полную водонепроницаемость и защиту от влаги. Практически провод можно класть в воду.

Кто обязан применять новые Правила выдачи СИЗ с 1 сентября 2023 года

В общих положениях к правилам указано, что Правила распространяются на работодателей — юридических и физлиц независимо от их организационно-правовых форм и форм собственности и работников в случае, если им положена выдача СИЗ.

В этом смысле новые НПА существенно отличаются от прежних. В приказе Минздравсоцразвития от 1 июня 2009 г. № 290н, по которому работали до 1 сентября 2023 года, все обязанности работников по СИЗам были прописаны в одной строчке «Работник обязан правильно применять СИЗ, выданные ему в установленном порядке». Теперь обязанности работников по применению им СИЗ значительно расширены, например добавлена обязанность проводить осмотр выданных СИЗ. С учетом новых требований работники обязаны:

• применять выданные СИЗ по назначению;
• перед началом рабочего дня должны проводить осмотр выданных им СИЗ, проверить их исправность;
• если СИЗ неисправные, сообщить об этом непосредственному руководителю;
• проинформировать о том, что СИЗ загрязнены, требуют ремонт, или вышли из строя, потерялись или были украдены;
• сообщать об изменениях своего роста, размера, и других антропометрических характеристик, имеющих значения для получения СИЗ, подходящего по полу и размеру;
• вернуть выданные ему СИЗ в случае увольнения или перевода на другую должность, при которой они не требуются;
• вернуть работодателю утратившие до окончания нормативного срока эксплуатации или срока годности СИЗ.

Работодатели должны ознакомить работников с вступившими в силу с 1 сентября 2023 года НПА. Сделать это нужно во время внепланового инструктажа согласно пункту 16 «В» Правил обучения по охране труда, утв. Постановлением Правительства РФ от 24.12.2021 № 2464. Внеплановый инструктаж проводите даже в том случае, если взяли таймаут для перехода на ЕТН. Потому что порядок выдачи СИЗ № 766н определяет ваши обязанности уже с 1.09.2023. Актуализируйте программы.

Внеплановое обучение и проверку знаний по охране труда не проводите, нет на это прямого указания в 766н, а в 767н для него просто нет места, сразу таблицы. Но если вы в своем Положении об обучении решили проводить — тогда не дублируйте с внеплановым инструктажем, и, если даты совпадают с плановым обучением — проводите по плану.

Важно! Напоминаем, что работодатели могут переходить на единые типовые нормы выдачи не с 1 сентября 2023 года, а с 1 января 2025 года. Такая возможность была дана работодателям в соответствии со ст

2 Федерального закона от 2 июля 2021 года № 311-ФЗ «О внесении изменений в ТК РФ». Решение о том, переходить на новые нормы, или остаться на прежних, принимает работодатель с отражением в Положении о системе управления охраной труда.

Эксперт ЦОКО ответила на вопрос, чем отличается работа с ЕТН, которые станут обязательными с 1 января 2025 год, от привычных Правил обеспечения работников средствами индивидуальной защиты и смывающими средствами, утв. приказом Министерства труда и социальной защиты Российской Федерации от 29.10.2021 № 766н.
