Системы заземления TN-C-S, TN-C, TN-C, TT, IT

TT

В популярной за городом системе ТТ нейтральный провод N полностью изолирован от кабеля заземления РЕ, к которому подключают корпуса электрических приборов. Нейтраль нигде не должна пересекаться с заземляющим контуром. Еще одна особенность схемы – заземление местное, на прилегающей территории. Возле здания, во дворе или на приусадебном участке. Отсюда проистекают достоинства и недостатки, влияющие на выбор системы.

К преимуществам относится полный контроль со стороны собственника, арендатора или другого лица, ответственного за недвижимость. Не приходится надеяться на добросовестную работу электриков, правильно заземливших контуры по пути к потребителю. Или неправильно, что становится причиной серьезных проблем.

Кроме нехватки совести у профессионалов, повреждение заземления часто возникает по иным причинам, особенно на больших расстояниях в сельской местности. Контакты отрывает ветер, возникает преждевременная коррозия, трактора случайно задевают столбы. Металлисты ищут металлолом, где только возможно, вандалы развлекаются рубкой проводов внизу на опорах. Больше всего проблем при воздушном расположении оголенной проводки, самом популярном в настоящее время. Подземная надежнее, но ее ремонт иногда превращается в титанические раскопки, и затягивается надолго.

Главный недостаток системы заземления ТТ – владелец недвижимого имущества должен самостоятельно обеспечить соответствие нормативам или пригласить толкового специалиста. На практике это бывает трудно сделать. Нередко монтажом занимаются случайные люди с примитивными подручными инструментами.

Система ТТ используется при подключении к электросети следующих объектов:

• небольших частных домов и дач;
• мобильных сооружений – вагончиков, ларьков, бытовок;
• малых населенных пунктов, удаленных от трансформаторных станций.

Само собой, нет другого выбора, если электропитание идет от местного генератора, будь то дизель, солнечные батареи, ветряк или вращаемое потоком воды колесо.

Как правило, провод РЕ обводят внутри вокруг постройки, попутно к нему подсоединяют отводы к розеткам. Желательно сделать замкнутое кольцо, тогда при разрыве в одном месте все части продолжают функционировать. Затем выводят через электрощит наружу, попутно подсоединив выключатель-автомат. Автоматика должна быть качественной, проверенной на практике. Кабель заземляют с помощью вкопанных круглых штырей с металлическими пластинами на концах. Применяют стержни диаметром не менее 14 мм (один или несколько), в том числе удобные модульные штыри.

Отраслевые авторитеты указывают в нормативах множество обязательных и желаемых параметров заземляющей сети, которые могут со временем изменяться. Это диаметр проводов, материалы для изготовления проводки, размеры подземной части, глубина вкапывания, близость к фундаменту здания и надземным сооружениям. Регулируется нормами сопротивление уходящих под землю проводников, и минимальная сила тока, при которой должен срабатывать автоматический выключатель. Срабатывание происходит при коротком замыкании, когда фаза попадает на корпус прибора. За точной и актуальной информацией следует обратиться к специальной литературе, навести справки онлайн или проконсультироваться у квалифицированного электрика.

Не так давно ТТ-заземление вообще было запрещено в России. Вахтовики и дачники монтировали его незаконно. Строителям крупных коттеджей с удобствами и инженерными коммуникациями было труднее нарушать закон. Теперь претензии государства смягчились, но лучше ознакомиться со всеми юридическими нюансами. По крайней мере, монтируя заземление своими руками Вы будете знать, на что рассчитывать в случае какой-либо проверки. Пока что официально использование ТТ-системы разрешено, если нельзя заземлить по одному из вариантов TN.

Детальное изучение темы «Система заземления TT» представляем в следующей статье: Система заземления TT! В каких случаях использовать систему заземления TT?!

Распространенные ошибки при выполнении монтажных работ

Есть ряд характерных недочетов, которым подвержены люди, не являющиеся специалистами. Если их знать, можно избежать возможных ошибок. В перечень входит:

1. Обработка электродов защитой от влаги. Некоторые их просто красят, не отдавая себе отчет в том, что лакокрасочный слой исключает проводимость. Отдача электроэнергии не происходит, система не выполняет положенной функции.
2. Отказ от сварки. Сварочный аппарат стоит дорого, аренду платить не хочется, и появляется ошибочное мнение, что штыри со связью можно соединить болтами. Такой крепеж сохранить электропроводность не больше одной-двух недель. Коррозия станет причиной выхода из строя.
3. Попытки «вынести» наружный контур как можно дальше от жилого здания. В результате снижается пропускная способность, так как увеличивается суммарное сопротивление системы. Это происходит, так как ввод слишком большой, и становится препятствием для движения электронов.
4. Экономия на профиле и проводах. Недостаточное сечение будет работать до первого случая. Затем провода или другие элементы попросту перегорают, и хорошо, если до этого момента заземление выполнит работу. В следующий раз пагубные последствия замыкания неизбежны.
5. Применения меди и алюминия. Опять же к подобному решению прибегают во имя экономии. Часто жилы есть в гараже, мастерской, кладовке. Но при подключении таких проводников сварка невозможна, а значит, коррозия со временем выведет цепь из строя.

Как только появился повод думать, что есть проблема, и заземление не работает, выясните, в чем проблема. Немедленно ее устраните. Только в этом случае можно гарантировать безопасность имущества и здоровья членов семьи. Надежда, что угроза не возникнет – пожалуй, самая большая ошибка. Именно поэтому в частных домах случают пожары, страдают люди, ломается быттехника.

Для чего нужно УЗО?

К счастью, есть такие устройства, как УЗО, которые реагируют даже на небольшие (десятки миллиампер) токи утечки на землю, поэтому они обязательны в системах TT. Сопротивление заземлителя для четкой работы УЗО на номинал 300 мА должно быть не менее 4 Ом, для 100 мА — 14 Ом, 30 мА — 47 Ом.

Что бывает, когда защитное устройство не срабатывает? Если это автомат в системе TN-C-S, то большой ток короткого замыкания может вызвать плавление проводов и пожар. Если же неисправно УЗО в системе ТТ, то на корпусах электроприборов будет опасное для жизни напряжение. Поэтому мой вам совет: к выбору устройств защиты подходите с максимальной ответственностью, периодически проверяйте их работоспособность в процессе эксплуатации, применяйте при возможности дублирование. Например, помимо общего, ставьте на отходящие линии дополнительные УЗО или дифавтоматы, хотя бы на те линии, где наибольшая опасность (ванная, кухня и т.п.). Вообще, разрабатывай я правила, я бы ввел обязательную двухступенчатую дифференциальную защиту.

Теперь к вопросу о том, стоит ли ставить УЗО в системе TN-C-S. Однозначно стоит. Конечно же, от описанного выше обрыва нулевого провода оно не спасет, но при утечке тока на землю оно сработает и предотвратит дальнейшее развитие неисправности на ранней стадии, когда его значение недостаточно для срабатывания автомата.

Как выбрать комплект заземления для частного дома

Рассматривая различные виды заземления в частном доме, целесообразно обратить внимание на готовые комплекты изделий

Несмотря на то, что цена их высока, у них есть важное преимущество – длительный срок службы. Так, например, стальные оцинкованные стержни в качестве электродов могут служить более 30 лет

А стержни из нержавейки или из стали с медным покрытием и того больше. Минимальный срок службы таких изделий составляет не менее 50 лет

Так, например, стальные оцинкованные стержни в качестве электродов могут служить более 30 лет. А стержни из нержавейки или из стали с медным покрытием и того больше. Минимальный срок службы таких изделий составляет не менее 50 лет.

Комплект модульного заземления представляет собой стержни и соединительные шины. Заземлитель может представлять собой привычный треугольник или длинный штырь, погружаемый в землю на большую глубину. В втором случае штырь изготавливают составным и в процессе погружения наращивают. Первый стержень перед погружением оснащается стартовым наконечником, который навинчивается на нижний конец штыря. Стержни соединяются между собой медными резьбовыми муфтами или же вкручиваются один в другой. Для забивания стержня используют специальную навинчивающуюся ударную насадку.

Выбирать комплект заземления для частного дома нужно так, чтобы сопротивление его не превышало 30 Ом. Исходя из этих условий выбирают общую длину штырей. Как правило, в инструкции к комплекту указывается сопротивление одной секции для разных видов грунтов.

Выбирая конфигурацию, стоит учитывать глубину залегания грунтовых вод, глубину промерзания грунта зимой, наличие рядом с домом других сооружений. Часто привычная схема «треугольник» оказывается неприемлемой. Для нее может просто не хватить места на участке рядом с домом. К тому же, один глубоко погруженный стержень может оказаться намного эффективнее трех неглубоких. Это объясняется тем, что при расположении заземлителя в грунтовых водах сопротивление минимально. Зимой в результате промерзания грунта сопротивление увеличивается. А при соединении треугольником все три стержня, в отличие от одного глубоко погруженного, оказываются полностью или частично в промерзшей зоне.

Если учесть все описанные выше требования, влияющие на выбор вида заземления для частного дома, безопасность проживающих будет обеспечена при эксплуатации электроприборов и оборудования всегда – в любое время года и при любых погодных условиях.

Вам может быть интересно

Для чего нужно заземление в частном доме

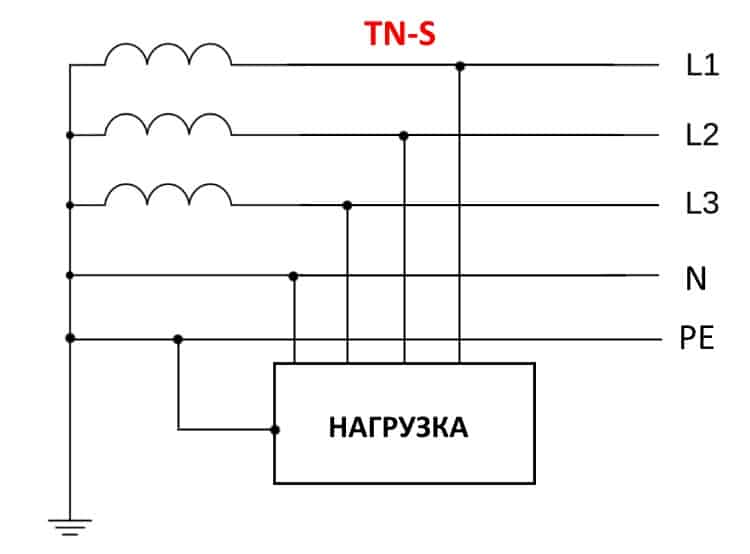

Принцип работы системы заземления TN-S

Электрическая схема питания электроприборов, подключённых к системе TN-S, а аналогична обычной схеме электроснабжения, которая использовалась со времён Теслы и Эдисона. Отличие заключается в наличии дополнительного провода, соединяющего корпус оборудования со средней точкой вторичной обмотки трансформатора. Разделение нейтрали N и заземления РЕ позволяет исключить попадание высокого напряжения на непредназначенные для этого части электроприборов.

В системе заземления TN-S нейтраль трансформатора соединяется с заземляющими устройствами напрямую, без автоматов или рубильников. Такая нейтраль называется «глухозаземлённой».

Согласно ГОСТ Р 50571.1-2009 п.312.2.1.1, заземлять проводник РЕ в дальнейшем нет необходимости. Однако при монтаже этой схемы следует учесть требования ПУЭ п.7.1.87, согласно которым в водном щитке этот провод присоединяется к системе уравнения потенциалов СУП.

Для этого соединяются следующие элементы:

1. провод РЕ, приходящий из трансформаторной подстанции;
2. стальные трубы коммуникаций, в том числе те, в которых проложены кабеля;
3. металлические элементы конструкции и инженерных сооружений.
4. корпус вводного электрощита и этажных щитков.

При пробое изоляции на корпус через заземление начинает идти ток, что вызывает отключение автоматического выключателя. Если же он недостаточен для срабатывания защиты то, благодаря заземлению, напряжение на корпусе будет отсутствовать. Это позволит избежать электротравмы, а появляющийся при этом ток утечки вызовет срабатывание УЗО.

Соединение большинства бытовых электроприборов с заземлением происходит в розетках с заземляющим контактом, во время монтажа к которому присоединяется провод РЕ.

Важно! В системах защитного заземления TN-S и TN-C-S розетки подключаются трёхжильным кабелем. К заземляющему контакту присоединяется провод с жёлтой или жёлто-зелёной изоляцией

Достоинства системы TN-S по сравнению с другими системами

На сегодняшний день система защитного заземления TN-S обеспечивает максимально возможную защиту людей от поражения электрическим током. Её надёжность можно ещё больше повысить, если дополнительно установить систему уравнивания потенциалов и подключить УЗО или дифавтомат.

Дополнительное достоинство этого вида защиты в отсутствии необходимости устанавливать контур заземления в каждом доме. Такие заземления, согласно ПТЭЭП п.2.7.9., требуют ежегодной проверки своего состояния. Естественно, в большинстве случаев она проводится формально или не производится совсем, что не делает проживание в доме более безопасным.

Ещё одно преимущество заключается в том, что вся электронная аппаратура, находящаяся в металлическом заземлённом корпусе, оказывается защищённой от высокочастотных помех. Такие помехи создают электробритвы, пылесосы, электросварка и другая аппаратура. Поэтому эту систему предпочитают работники, имеющие дело с компьютерными сетями, телевидением, звукозаписывающей и радиолокационной аппаратурой.

Единственный, но существенный, недостаток этой системы заключается в её более высокой цене, поэтому допускается использовать вместо схемы TN-S уже установленное заземление типа TN-C-S.

Заключение

Подводя итог статье можно увидеть, что система TN-S является лучшей из существующих видов заземления и должна применяться во всех новых электросетях. При невозможности заменить на эту схему существующие линии электропередач следует использовать схему TN-C-S.

Похожие материалы на сайте:

• 5 систем заземления согласно ПУЭ
• Система заземления TT для частного дома

Система заземления TT

Система заземления TT является одним из видов систем заземления, которая применяется для обеспечения безопасности электроустановок. В такой системе заземления заземлитель и нейтраль устройства подстанции объединены в одну точку, а все потребители подключаются к заземлению через отдельные заземляющие провода.

Основной принцип работы системы заземления TT заключается в том, что заземление осуществляется через отдельный заземляющий провод, который подключается к заземлителю. Таким образом, заземление происходит независимо от нейтрали системы электроснабжения.

Главной задачей системы заземления TT является обеспечение безопасности при возникновении замыкания на корпус оборудования. При возникновении замыкания на корпус оборудования, заземляющий провод обеспечивает отвод тока короткого замыкания, что предотвращает возможность поражения людей электрическим током.

Особенностью системы заземления TT является отсутствие соединения между нейтралью и заземлением. В таком устройстве отсутствует существенный контакт между заземляющей системой и источником электроэнергии, что обеспечивает дополнительный уровень безопасности.

Для обеспечения безопасности в системе заземления TT принято использовать глухозаземлённую нейтраль. Для этого нейтраль заземляется на уровне источника электроэнергии, а заземляющий провод подключается к заземлителю.

Система заземления TT является одной из самых надежных и безопасных систем заземления. В такой системе каждый потребитель имеет свой собственный заземляющий провод, что гарантирует надежное заземление и защиту от поражения электрическим током.

Однако, система заземления TT имеет свои особенности и ограничения

Важно учесть, что в такой системе отсутствует объединение заземления и нейтрали, что может создавать сложности при подключении некоторых типов электрооборудования

В заключение, система заземления TT является надежной и безопасной системой заземления, которая обеспечивает высокий уровень безопасности электроустановок. Однако, перед использованием такой системы необходимо учесть ее особенности и ограничения для обеспечения правильной и безопасной эксплуатации электрооборудования.

Нормы заземления

Главное требование, предъявляемое к заземляющему устройству – это его сопротивление.

При напряжении питания в системе 380/220В данное сопротивление для частного дома должно быть не более 30 Ом.

Если у вас в доме подключен газовый котел, в целях защиты и предотвращения возможного взрыва котла, газовики предъявляют более жесткие нормативы – не более 10 Ом.

Чем меньше сопротивление заземляющего устройства, тем больше его надежность.

Согласно закону Ома I=U/R. То есть, чем меньше R, тем больше ток КЗ, а значит защитный аппарат сработает обязательно. Но есть здесь и “подводные камни”, о них поговорим чуть дальше.

Заземляющее устройство

Система заземления представляет собой совокупность заземляющего контура и проводников, позволяющих безопасно отвести ток в грунт. Существует два типа заземлителей — естественные и искусственные. Естественные заземлители представляют собой металлические конструкции, основное предназначение которых не связано с обеспечением электробезопасности. Согласно ПУЭ, к естественным заземлителям относятся:

1. Каркасы сооружений (из железобетона или чистого металла), имеющие контакт с почвой.
2. Водопроводные трубы, находящиеся под землей. Запрещено использовать для заземления нефте- и газопроводы, а также любые другие трубопроводы, предназначенные для транспортировки горючих веществ.
3. Опоры ЛЭП.
4. Нетоковедущие железнодорожные пути (только при условии наличия сварных соединений между рельсами).

Искусственный заземлитель — это конструкция, сооруженная специально для защиты от тока. В качестве искусственных заземляющих устройств используют:

• неокрашенные металлические пруты (минимальный диаметр — 10 миллиметров);
• стальной уголок (толщиной от 4 миллиметров);
• листы стали (толщина — от 4 миллиметров и сечение в разрезе — свыше 48 квадратных миллиметров).

Для сооружения искусственных заземлительных систем пруты закапывают или вбивают в почву. Длина электрода не должна быть меньше 2,5 метров. После установки проводников в землю, их сваривают между собой. Надземная часть заземлительного контура должна находиться на определенном расстоянии от земли (не менее 50 сантиметров).

Обратите внимание! Согласно требованиям Правил устройства электроустановок, контур должен иметь, по крайней мере, два соединения с проводниками. По предназначению оборудование принято делить на две разновидности — защитную и рабочую. Защитные заземлительные устройства обеспечивают безопасность жильцов или персонала и предотвращают риск поражения тока из-за случайного касания корпуса электрической установки

Защитные заземлительные устройства обеспечивают безопасность жильцов или персонала и предотвращают риск поражения тока из-за случайного касания корпуса электрической установки

По предназначению оборудование принято делить на две разновидности — защитную и рабочую. Защитные заземлительные устройства обеспечивают безопасность жильцов или персонала и предотвращают риск поражения тока из-за случайного касания корпуса электрической установки.

Защитное заземление обустраивается для:

• всего электрооборудования и машин, не установленных на глухозаземленных опорах;
• электрических шкафов, металлических коробов распредщитов;
• трубопроводов с силовыми кабелями;
• оплеток силовых кабелей.

Рабочие заземлительные устройства применяют в случаях, когда, несмотря на повреждение изоляционного слоя и последовавшего за этим пробоя на корпус, необходима бесперебойная работа оборудования. К примеру, рабочим заземлением оснащают нули трансформаторов и электрогенераторов. Также рабочим считается заземление молниеотводов.

Обратите внимание! По нормативам ПУЭ заземление электрических сетей с номиналом напряжения 42 вольта (при переменном токе) или 110 вольт (при постоянном токе) осуществляется в обязательном порядке

Системы искусственно выполненного заземления

Наиболее распространенным и эффективным  видом  электрозащиты является искусственное заземление. Для того чтобы рассказать о них, сначала дадим расшифровку их буквенной маркировки, являющейся первыми буквами французских слов:

• T – первая буква французского слова «заземление»;
• N – соединение с нейтралью;
• I – изоляция;
• C – объединение нулевых проводов (рабочего и защитного) в один;
• S – использование нулевых проводов отдельно друг от друга.

Справка: нейтраль – общая часть системы переменного тока, имеющей несколько фаз и соединенной звездой, которая находится под напряжением. Для однофазной системы переменного тока это ее средняя часть.

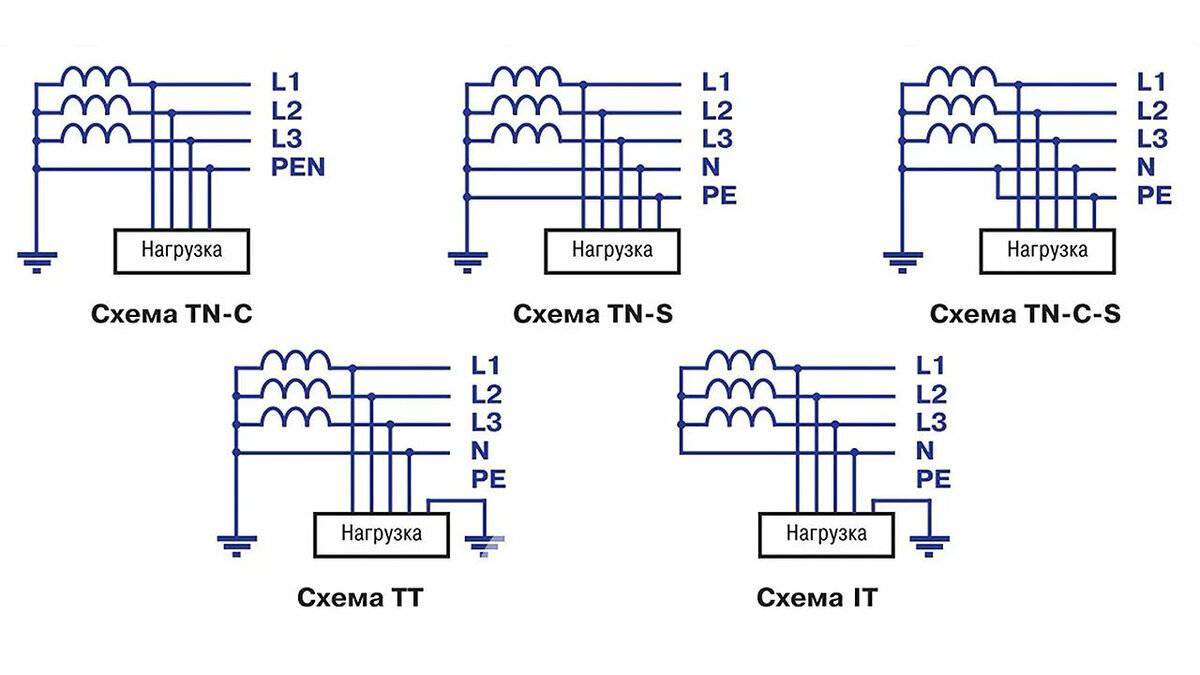

Виды электрических систем маркируются:  TN, TN-C, TN-S, TN-C-S, TT, IT. Расположение букв на определенной позиции тоже имеет свое значение:

• на первой позиции буквенное значение говорит о том, как заземление реализовано на источнике электроэнергии;
• второе буквенное значение говорит о том, как заземление сделано на открытой поверхности электрической установки;
• третья и четвертая буквы обозначают подвиды первого обозначения.

А теперь рассмотрим каждую систему искусственного заземления.

TN схема

Эта система заземления является самой распространенной  в загородных домах. Она подразумевает, что на стороне источника тока (на подстанции) точка соединения обмоток трансформатора (это глухозаземленная нейтраль) неразрывно соединена с заземляющим устройством. Неразрывное соединение получают за счет нескольких вертикально вбитых в землю на глубину два с половиной метра металлических прутов. Пруты соединяют между собой кабели и полоса для заземления. Вместе они составляют единый контур дома Глухозаземленная нейтраль соединяется с электроприборами дома через нулевые и защитные проводы. По способу их подключения различают три TN подсистемы.

Что это такое, глухозаземленная нейтраль легко увидеть на схеме ниже.

TN-S схема

В этой системе помимо нейтрали и фазных проводов присутствует отдельно выделенный защитный провод. Обычно к дому от трансформатора подходит кабель с пятью или тремя жилами. Для трехфазных систем – это три фазы, рабочий и защитный «нули», для однофазных – это то же, только вместо трех фаз — одна фаза. Эта система считается наиболее безопасной, ни и при этом наиболее дорогостоящей.

Справка — каким образом обозначаются нулевые рабочие нейтральные проводники и нулевые защитные:

• нулевой рабочий провод – провод, питающий электрические приборы  в доме и соединенный с нейтралью подстанции обозначается PE;
• нулевой защитный провод соединяет открытые поверхности электрических приборов и нейтраль на подстанции обозначается N.

TN—C схема

Схема, когда рабочий и защитный «нули» соединены в один. Система устаревшая и не  является надежной (особенно в случае порыва нулевой линии). При таком заземлении от подстанции идет кабель с четырьмя или двумя жилами (отличается от ТНС схемы отсутствием защитного провода).

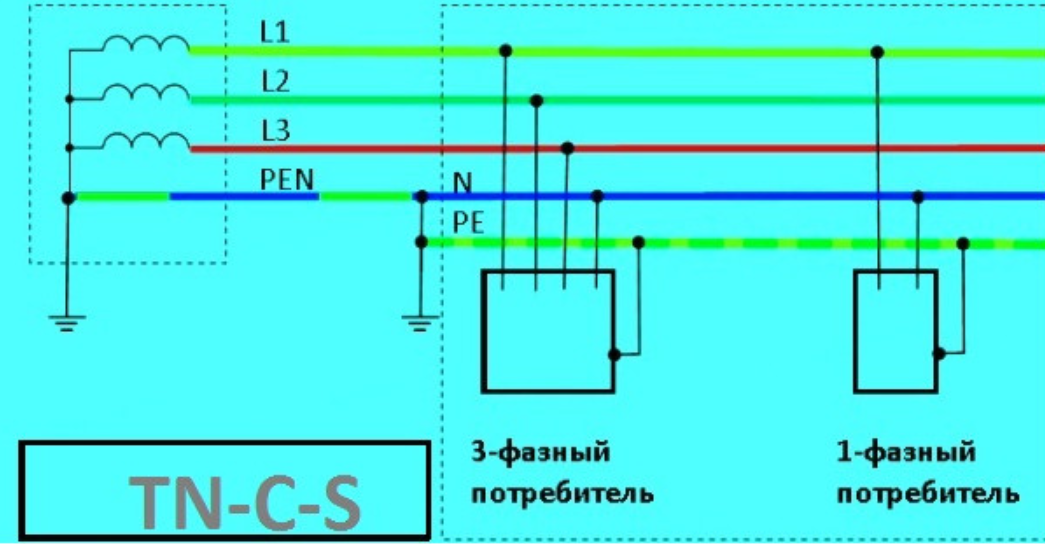

TN—C—S схема

TN-C-S система заземления — промежуточная схема между двумя предыдущими системами. При этой схеме от трансформаторной подстанции до дома кабель проложен без защитного провода, а по дому рабочий нулевой провод разделяется на два – на рабочий и защитный нулевые проводы. Используется для этого шина-расщепитель. Система отличается от TN-C в более выгодную сторону, но всё равно не лишена недостатков. В случае перегорания нулевого провода между домом и трансформатором, электрические приборы ни чем не защищены от фазного тока.

TT схема

Схема, при которой подстанция и электроприборы в доме глухо заземляются отдельно. При такой системе в доме обязательно должны присутствовать УЗО и должно быть сделано уравнивание потенциалов.

Справка: уравнивание потенциалов и заземление — в чем разница? Заземление установлено на электрических приборах, а уравнивание потенциалов проводят между электрическими приборами и  элементами инфраструктуры дома (трубами, металлическими решетками бетонного пола и т.п.). Достигается за счет соединения всех токопроводящих предметов в доме с общей шиной заземления.

IT схема

При этой схеме электроприборы в доме глухо заземлены, а нейтраль трансформатора изолирована. Что такое изолированная нейтраль? Примером  сети с изолированной нейтралью  могут служить трансформаторы на горных карьерах. Нейтраль таких трансформаторов заземлена через контрольно-измерительные приборы, которые следят за утечками тока и отключают электроприборы в случае появления утечки. Сети с изолированной нейтралью (изолированная система)  практически не делают в частных домах. Одним из существенных недостатков системы, где реализована изолированная система, является сложное обнаружение неисправностей.

Система заземления TN-C: преимущества и недостатки

В советские времена электроснабжение зданий выполнялось передачей электрической энергии от городской питающей трансформаторной подстанции к жилым зданиям по подземным кабельным линиям.

Электроустановки работали по схеме глухозаземленной нейтрали сети 0,4 кВ. Система заземления называлась TN-C. Использовалась четырехпроводная схема: силовой кабель состоял из четырех жил:

• три фазных;
• один PEN: объединяет рабочий ноль N и защитное заземление PE.

Система заземления TN-C

Заземление выполнено на стороне питания – генератора. Этот вариант применяется и сейчас, но он не считается безопасной схемой.

В квартиры электрический ток подавался от подъездного (реже квартирного) щита на условиях схемы однофазной сети.

В нем в качестве электрической защиты работали автоматические выключатели серии АЕ 1051.

Автоматические выключатели АЕ 1051

За несколько десятков лет они морально устарели и подверглись износу: надежность срабатывания даже от коротких замыканий резко снизилась.

При пробое изоляции провода на корпус подключенных электроприборов (посудомоечные и стиральные машины, электродвигателя, микроволновки, кофемашины…) вероятность попадания человека под напряжение высока. Схема протекания тока представлена ниже.

В промышленности такую опасность исключает зануление: преднамеренное подключение нуля к корпусу электроприемника. Принцип защиты – повреждение изоляции фазы приводит к короткому замыканию (фаза попадает на ноль). Его отключают автоматы или предохранители.

В быту (частный дом, квартира) так делать нельзя. Условия электробезопасности допускают использование зануления в системе заземления TN-C только обученным электротехническим персоналом с применением средств диэлектрической защиты.

Вся электрика внутри квартиры выполнена проводами из алюминия площадью сечения 2,5 мм кв. Они соединялись сваркой со скруткой, что обеспечивало надежной электрический контакт.

Провода электропроводки просто бросали под пол на лаги. Причем в розеточной группе алюминиевую лапшу поднимали в небольших штробах к розеткам.

Провода для освещения тоже проложены под полом, но у соседа сверху. Для выводов в свою комнату к люстре и выключателю их пропускали через потолочные отверстия.

Алюминий хрупок, после нескольких перегибов легко ломается. Обрванный провод, как правило, замене не подлежит. Тогда в розетках, соединенных шлейфом, или в лампах освещения пропадало напряжение. Приходилось прокладывать и соединять времянки, что вызвает минимум удовольствия: эстетика отсутствует.

К тому же недобросовестные электрики (хозяева квартир) имели возможность воровать электричество, используя чужие провода.

Самая первая и главная неприятность в схеме заземления TN-C : обрыв, отгорание провода нуля трехфазной сети. В этом случае две квартиры последовательно подключаются к линейному напряжению 380 вольт.

Чем опасен обрыв нуля

В зависимости от сопротивления работающих потребителей одна из них недополучает энергию, а другой достается напряжение питания выше допустимого уровня: от перенапряжения сгорают лампочки, холодильники, телевизоры, другая техника…

В качестве устройства бытовой защиты предусмотрено реле контроля напряжения РКН, но его использовали существенно редко.

Еще одной неприятностью системы заземления TN-C является появление напряжения на корпусах современных электроприборов, работающих от импульсных блоков питания. На них, благодаря работе высокочастотных сетевых фильтров, присутствует потенциал 110 вольт.

В системе заземления TN-S либо TN-C-S этот потенциал полностью снимается посредством PE проводника через контур на землю.

Единственное преимущество системы заземления TN-C: упрощенная и дешевая конструкция. Но она нивелировалось возросшими нагрузками бытовой сети. Эксплуатировать устаревшую схему электроустановки становится все опаснее.

Поэтому жильцы с нетерпением ждут проведения капитального ремонта с переходом на систему заземления TN-C-S.
