Однотрубная система обогрева
В доме устанавливается только одна линия магистрали под полом или над ним с последовательным подключением батарей. В таком отопительном контуре нет распределения на подающую трубу и обратную.
По периметру одноэтажного здания монтируется всего одна труба круглого сечения диаметром не меньше 32 мм, которую условно делят пополам. Отходящую от теплогенератора половину называют подачей, а вторую часть магистрали — обраткой. С помощью сварной или бесшовной трубы малого диаметра в закольцовку монтируют радиаторы/конвекторы.
Организация отопительной системы с естественной циркуляцией подразумевает установку подающего трубопровода с уклоном 4-5 мм через каждые 2 м
Однотрубная схема включает следующие функциональные элементы:
- источник теплоснабжения (котёл);
- радиаторы отопления;
- расширительный резервуар;
- элементы разводки труб.
Нагретая жидкость поступает поочередно в радиаторы отопления, каждый раз отдавая часть своего тепла. После этого уже охлажденной возвращается в котел для следующего цикла подогрева. В каждой батареи теряется тепло и последний элемент в цепочке остается самым холодным в сравнении с другими.
Есть несколько способов, которые позволяют оптимизировать работу однотрубной системы. Можно дополнительно установить специальные термостатические клапаны для теплообменников, балансировочные вентили с регулируемым гидравлическим сопротивлением или компактные шаровые краны. Подобное оборудование помогает нормализовать подачу тепла к батареям.
Установленные вентили дают возможность регулировать количество поступающего тепла в каждый отдельный радиатор
Другой способ — увеличить количество секций каждого следующего радиатора в отопительном контуре. А также можно установить циркуляционную помпу. Насосное устройство подключают в конце обратки — месте, где рабочая жидкость имеет самые низкие показатели температуры.
Однотрубный вариант отопления отличается простой установкой и введением в эксплуатацию. Теплопотери сводятся к минимуму, поскольку абсолютно все коммуникации расположены внутри жилых комнат частного дома.
Такую схему можно организовать в виде системы с горизонтальной разводкой и принудительным движением теплоносителя или вертикальной сети обогрева с естественным, принудительным или комбинированным перемещением рабочей жидкости.
Также рекомендуем прочесть другой наш материал, где мы подробно рассмотрели однотрубную систему отопления для частного дома.
Горизонтальный способ разводки
Монтаж подающей трубы в горизонтальной плоскости выполняют с нужным уклоном по направлению движения нагретой воды. При этом все батареи по периметру дома должны быть установлены на одном уровне. Для выпуска воздуха из радиаторов используют краны Маевского или автоматические воздухоотводные устройства.
Кран Маевского представляет собой специальное устройство для удаления накопившегося воздуха из батарей. Запорный клапан поворачивают, пока не станет чётко слышно шипение. Когда смесь газов удалится, из крана потечёт вода
Горизонтальная магистраль может быть установлена в самой конструкции пола или смонтирована над ним. Чтобы избежать теплопотерь, во первом случае обязательно нужно утеплить трубы.
Вертикальный вариант разводки
В такой системе транспортировку жидкого теплоносителя обеспечивает естественный режим циркуляции, а потому устанавливать дополнительно насос нет необходимости. Энергонезависимость — главный плюс однотрубной вертикальной системы обогрева дома.
При таком способе разводки рабочая жидкость, нагретая до заданной температуры, перемещается вверх по стояку, после чего по распределительным трубам поступает в батареи. Эффективность функционирования вертикально расположенной однотрубной системы достигается установкой магистрали под уклоном, а также монтажом труб большого диаметра.
Конечно же, массивный трубопровод не украсит интерьер жилых комнат. Но этого очевидного недостатка можно избежать, если установить в системе циркуляционное оборудование.
Состав
Схема состоит из чертежа и таблицы с условными обозначениями. Чертёж должен содержать достаточный объём информации для понимания схемы работы вентиляционной системы.
Есть два типа принципиальной схемы – поэтажный и поперечный разрез. Первый – отражает вид сверху в пределах одного этажа, второй – аналог аксонометрии.
Каждая схема обязательно включает условные обозначения:
- Воздуховодов, связи между ветками.
- Точек подключения и соединения вентиляторов с воздуховодами.
- Места забора и подачи воздуха.
- Другое оборудование (рекуператоры, калориферы).
Все элементы вентсистемы содержат выноски, где кратко описывается модель или название оборудования.
Самотечный вариант
Самотечная схема отопления. Нажмите на фото для увеличения.
Он является наиболее простым и примитивным. Следовательно, такая система дешева и не слишком сложна в реализации, так как осуществляется в зависимости от планировки жилья. Но в этом и кроются ее недостатки.Она представляет собой большую металлическую трубу, подсоединенную к котлу и проходящую по всему дому (это обязательное условие), по которой течет теплоноситель.
Минусом такой схемы является необходимость в массивных трубах с большим сечением в диаметре, так как монтаж более тонких или добавление в систему батарей приводит к падению эффективности отопления по причине снижения скорости потока воды. В целях повышения КПД данной отопительной системы в доме монтируется не одна, а две трубы, что причиняет жильцам еще большие неудобства.
Способы подключения радиаторов
Большинство моделей радиаторных сборок позволяют выполнить подключение двумя из конструктивно предусмотренных точек: вверху и внизу по бокам радиатора.
Существует несколько основных типов подключения:
- диагональный, когда подающая труба включается в верхний вход на одной стороне обогревателя, а отводящая – в нижний с противоположной стороны. Это наиболее эффективный способ;
- боковой, при котором теплоноситель подается и выводится через пару отверстий, находящихся с одной стороны теплообменника;
- нижний, когда вода поступает и в выводится из радиатора через нижнюю пару отверстий;
- одноточечное подключение. Применяется лишь в крайних случаях, когда нет возможности развести к радиатору вторую трубу. Для такого подключения специальные инжекторные узлы подключения, в которых заходящие в отверстие радиатора патрубки имеют различную длину.
Этапы составления проекта теплосети
Заказчик предоставляет техническое задание проектировщику и самостоятельно или посредством сторонних организаций составляет список сведений, которые понадобятся в работе. Это количество теплоэнергии, которая требуется в год и ежесуточно, обозначение точек питания, а также условия эксплуатации. Здесь же могут находиться предпочтения по максимальной стоимости всех работ и используемые материалы. Первым делом в заказе должно быть указано, для чего необходима теплосеть – жилые помещения, производство.
Инженерные изыскания.
Работы проводятся как на местности, так и в лабораториях. Затем инженер заполняет отчеты. В систему проверок включена почва, свойства грунта, уровень грунтовых вод, а также климатические и метеорологические условия, сейсмическая характеристика района. Для работы и оформления отчетности понадобится связка + + . Эти программы обеспечат автоматизацию всего процесса, а также соблюдение всех норм и стандартов.
Проектирование инженерной системы.
На этой стадии составляются чертежи, схемы отдельных узлов, выполняются расчеты. Настоящий проектировщик всегда использует качественный софт, например, . Программное обеспечение предназначено для работы с инженерными сетями. С его помощью удобно проводить трассировку, создавать колодцы, указывать пересечения линий, а также отмечать сечение трубопровода и делать дополнительные отметки.
Нормативные документы, которыми руководствуется проектировщик – СНиП 41-02-2003 «Тепловые сети» и СНиП 41-03-2003 «Тепловая изоляция оборудования и приборов».
На этом же этапе оформляется строительная и проектная документация. Чтобы соблюсти все правила ГОСТ, СП и СНиП, необходимо пользоваться программой или . Они автоматизируют процесс заполнения бумаг по стандартам законодательства.
Согласование проекта.
Сначала макет предлагают заказчику. В этот момент удобно использовать функцию 3D-визуализации. Объемная модель трубопровода нагляднее, в ней видны все узлы, которые не заметны на чертеже человеку, которые не знаком с правилами черчения. А для профессионалов трехмерный макет необходим, чтобы внести коррективы, предусмотреть нежелательные пересечения. Такой функцией обладает программа . В ней удобно составлять всю рабочую и проектную документацию, чертить и производить базовые расчеты, используя встроенный калькулятор.
Затем согласование должно пройти в ряде инстанций городской управы, а также пройти экспертную оценку независимым представителем. Удобно использовать функцию электронного документооборота. Особенно это актуально, когда заказчик и исполнитель находятся в разных городах. Вся продукция компании «ЗВСОФТ» взаимодействует с распространенными инженерными, текстовыми и графическими форматами, поэтому команда проектировщиков может использовать данное программное обеспечение для обработки данных, полученных из разных источников.
Особенности однотрубной разводки
Довольно просто установить все детали системы внутри дома. В этом случае она начинается с точки подачи воды и заканчивается у отопительного оборудования. Диагональное подключение самое эффективное, поэтому его выбирают чаще. В здании нужно разместить расширительный бак.
Существует и более простой вариант, который легко реализовать самостоятельно. В этом случае необходимо поставить дверь на лестничном марше. Это позволит изолировать этажи друг от друга. Такой вариант довольно эффективен, хоть и не очень эстетичен.
Совет! Перед выполнением разводки необходимо изучить различные схемы. Тогда определиться с выбором системы будет намного проще.

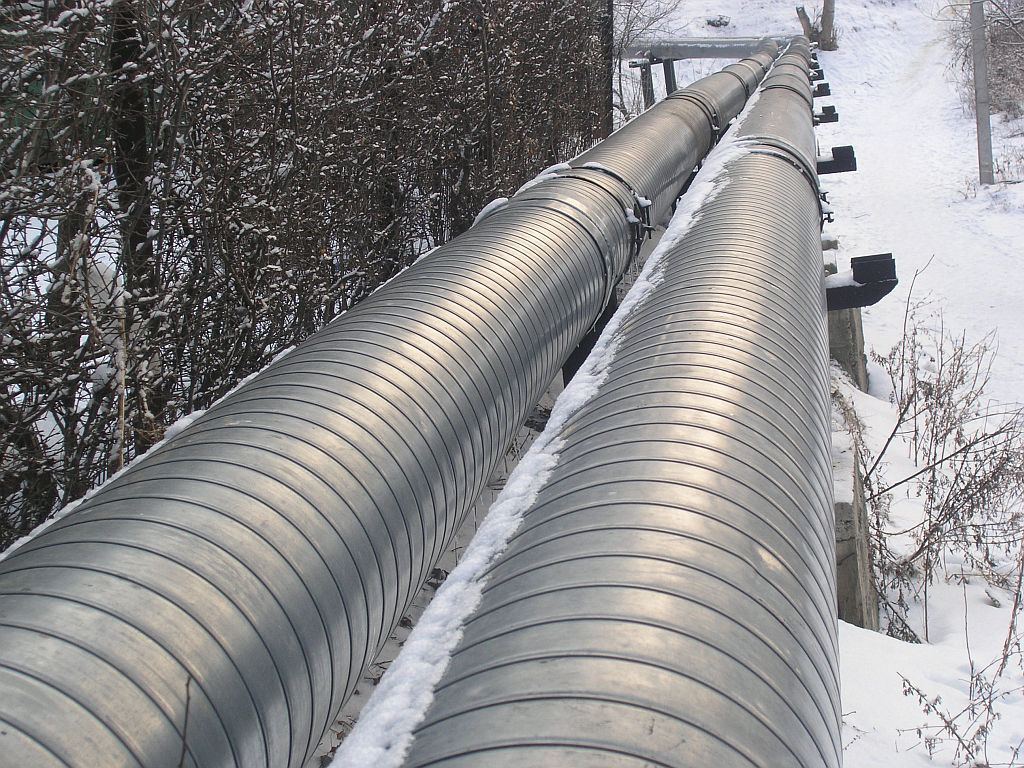

Состав типового проекта тепловой сети и пример теплотрасс
Основные элементы трубопровода в основном выпускаются изготовителями в готовом виде, поэтому остается только правильно расположить и смонтировать их.
Трубы. Их диаметр мы рассмотрели выше в связи с типологией конструкций. А длина имеет стандартные параметры – 6 и 12 метров
Можно заказать индивидуальную нарезку на заводе, но стоить это будет значительно дороже.
Важно использовать новые изделия. Лучше применять те, которые выпускаются сразу с изоляцией.
Элементы соединения
Это колена под углом в 90, 75, 60, 45 градусов. В эту же группу входят: отводы, тройники, переходы и крышки на конец трубы.
Запорная арматура. Ее предназначение – перекрытие воды. Замки могут находиться в специальных коробах.
Компенсатор. Он требуется на всех участках поворота трассы. Они снимают связанные с давлением процессы расширения и деформации трубопровода.
Делайте проект теплосети качественно вместе с программными продуктами от «ЗВСОФТ».
Любая система теплоснабжения – совокупность взаимосвязанных устройств, агрегатов и технических подсистем, работающих совместно. Для обеспечения надежной работы этой системы необходим качественный проект теплоснабжения
.
Нижняя и верхняя схема разводки
При нижней разводке системы магистраль прокладывают в цокольном помещении или подвале. А также допускается монтаж труб под полом. Теплоноситель поступает в нагревательное оборудование снизу вверх.
Удаление смеси газов осуществляется через специальную воздушную линию, подсоединённую к стоякам. На случай непредвиденных аварийных ситуаций обратный и подающий стояки оснащены специальными кранами для отключения.
Чтобы реализовать схему с верхней разводящей линией, расширительный резервуар монтируют в высшей точке трубопровода. В том же месте выполняют и разветвление сети.
Спроектировать верхнюю разводку невозможно в частных домах, где нет чердака
Принцип действия
Отопительный контур, называемый двухтрубным, состоит из радиаторов и двух магистральных трубопроводов – подающего и обратного. Нагретый котлом теплоноситель поступает в подающую магистраль, затем – в радиаторы, после чего по обратному трубопроводу снова возвращается к котлу.
Однотрубная и двухтрубная система отопления – в чем основное отличие? Главное отличие от однотрубной системы состоит в том, что радиаторы подключаются по параллельной схеме. Каждый из них находится между магистральным и обратным трубопроводами и своим входным патрубком подключается к первому, а выходным – ко второму.
Можно сказать, что трубопровод подачи в данном случае играет роль распределительной гребенки, из которой рабочая среда поступает сразу во все отопительные приборы.
Схема двухтрубной системы отопления с принудительной циркуляцией и теплыми полами
Если система отопления функционирует постоянно, в качестве теплоносителя используется подготовленная (обессоленная) вода. В случае работы контура в периодическом режиме следует применять антифриз.
Вся система отопления должна быть полностью заполнена теплоносителем, иначе при перетекании он будет издавать заметный шум. Но температура рабочей среды не всегда бывает постоянной и при нагреве объем ее может увеличиться. На этот случай предусмотрен компенсирующий элемент – расширительный бачок, подключаемый к контуру через тройник.
Все еще думаете, какую систему отопления выбрать? Тогда рассмотрите более упрощенный вариант – однотрубная система отопления частного дома. Достоинства и недостатки, а также разновидности систем.
О том, какой счетчик отопления выбрать, читайте тут. Есть ли смысл ставить общедомовой прибор учета?
Инфракрасный обогреватель – недорогой и удобный прибор для обогрева помещения. Здесь https://microklimat.pro/otopitelnoe-oborudovanie/obogrevateli/vred-infrakrasnogo.html вы узнаете, полезны или вредны такие обогреватели.
Циркуляция теплоносителя и конструкция расширительного бачка
Очевидно, что для функционирования отопительной системы необходимо заставить теплоноситель перемещаться по контуру. Эту задачу решают одним из двух способов:
Организация конвективной (естественной) циркуляции
В данном случае используют свойство всех жидкостей и газов при нагреве перемещаться вверх. Отопительный контур начинается идущей прямо от котла вертикальной трубой – разгонным коллектором, имеющим в высоту не менее 1,5 м. Мощная конвекция на этом участке обеспечивает приемлемую циркуляцию теплоносителя в системе.
Двухтрубная система водяного отопления с естественной циркуляцией с верхней разводкой
У этого варианта есть два преимущества:
- Энергонезависимость.
- Максимально простая конструкция расширительного бачка. Он представляет собой установленную в наивысшей точке системы открытую емкость, в днище которой врезана ведущая к контуру труба.
Недостатков больше:
- длительная раскачка;
- необходимость применять трубы большого диаметра;
- работа котла на предельном режиме (теплоноситель успевает сильно остыть);
- необходимость нагрева теплоносителя до высокой температуры, что делает невозможным эксплуатацию системы в межсезонье.
Перекачивание с помощью насоса
Используются специальные насосы, называемые циркуляционными.
Поскольку система замкнутая, их мощность определяется только величиной гидравлического сопротивления контура (высота подъема теплоносителя значения не имеет).
Данный вариант лишен перечисленных в предыдущем пункте недостатков, но из-за повышенного давления здесь приходится применять расширительный бачок более сложной конструкции.
Это герметично закрытая емкость, разделенная гибкой мембраной на две полости. Одна из них заполнена сжатым воздухом, в другую поступает избыток теплоносителя.
Если применяется антифриз, лучше установить закрытый расширительный бачок, независимо от способа циркуляции. Из открытого бачка в помещение будут проникать вредные испарения.
Типы принудительной циркуляции носителя тепла в обогреве
Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.
При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.
Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.
- с одной трубой;
- двумя;
- коллекторная.
Каждую можно смонтировать самим или пригласить специалистов.
Вариант схемы с одной трубой
На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.
Вентиль на батареи
Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.
Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.
Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.
- тупиковая;
- попутная;
- коллекторная.
Варианты тупиковой и попутной схем
Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.
Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.
Схема коллекторного горизонтального отопления
Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.
Вертикальная схема
Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.
Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.
Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.
Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией
- Более равномерный прогрев всего домовладения;
- Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
- Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
- Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.
Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.
https://www.youtube.com/watch?v=olrD9qxCAhM
У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.
Как устроить водяное отопление частного дома своими руками, схемы монтажа
Для того, чтобы сделать водяное отопление частного дома своими руками, схемы монтажа нужно изучить подробно. Однако в первую очередь надо запастись всеми необходимыми материалами и оборудованием, потребность в которых рассчитывается заранее в зависимости от типа подключения батарей.
Современные газовые котлы — хорошее решение для надёжной системы отопления
Полезный совет!Покупайте котлы, батареи и другое оборудование только у проверенных производителей. Дешевые аналоги не всегда соответствуют предъявляемым требованиям и могут быть опасными.
Особенности устройства однотрубной системы
Самый простой способ подключения радиаторов к котлу – это устройство однотрубной системы отопления. Схема такой конструкции предполагает наличие только одной трубы, проложенной по всему периметру дома. Она выходит из подающего патрубка котла, а входит в обратный. От этой трубы выходят отводы возле каждого радиатора, к которым он подключен через запорную арматуру или напрямую.
Принцип однотрубной системы отопления с естественной рециркуляцией воды
Такое устройство не только наиболее простое, но и самое дешевое, как по материалам, так и по монтажу. Использование одной трубы исключает необходимость изготовления множества отводов из труб, да и различных мелочей расходуется гораздо меньше. Не секрет, что эта арматура по стоимости составляет значительную часть затрат на все отопление дома. Использование однотрубной системы отопления, схема которой отличается простотой, оправдано в небольших домах с несложным планом расположения комнат, так как вода проходит по всему кольцу и успевает значительно остыть. В связи с этим последние по ее пути радиаторы нагреваются гораздо меньше, чем первые. Поэтому, если здание большое, то к концу своего маршрута теплоноситель потеряет всю свою энергию и не сможет обогреть последние комнаты. Особенно это касается естественного типа циркуляции воды.
Котельная частного дома с современным отопительным оборудованием
При сооружении однотрубной системы отопления, схема конструкции должна предполагать небольшой уклон, порядка 3 – 5 градусов. Это обеспечит более эффективную работу всей конструкции. Кроме того, все радиаторы необходимо оснастить воздушными кранами, которые нужны для поддержания стабильного давления в системе путем стравливания воздуха. Такие краны имеют небольшие отверстия и откручиваются с помощью обыкновенной отвертки.
Схема подключения радиаторов к двухтрубной системе отопления
Полезный совет!Когда возникает необходимость чистки или замены батареи можно не сливать воду и не останавливать всю систему, для этого нужно использовать краны Маевского. Они соединяют радиатор с отводами от трубы. Если батарею нужно снять, краны можно просто закрыть.
Как устроена двухтрубная система
В отличии от предыдущей, двухтрубная система отопления, схема которой предполагает наличие двух труб: подающей и обратной, более сложна в устройстве. Она устроена таким образом, что подающая труба входит непосредственно в каждую батарею. а обратная из нее выходит. Это еще называют параллельным устройством, так как все радиаторы соединены с котлом с помощью труб не по порядку, а параллельно.
Двухтрубная система отопления, схема которой более сложная, требует большего количества труб и соединительной арматуры. Поэтому она обходится несколько дороже. При этом она более эффективная, так как все батареи нагреваются одинаково, независимо от места их нахождения, возле котла или в самой дальней комнате. Такая разводка чаще всего применяется в двухэтажных домах и коттеджах.
Схемы подключения двухтрубной системы отопления в двухэтажном коттедже
Важным плюсом такого устройства является то, что каждая батарея функционирует практически независимо от остальных, так как имеет свой контур. Поэтому ее можно легко заменить или отремонтировать, не затронув всю остальную конструкцию. Благодаря тому, что у двухтрубной системы отопления схема подключения радиаторов параллельная, в них очень легко регулировать температуру и давление, что обеспечит дополнительную экономию топливных ресурсов.
Полезный совет!Применяя систему отопления с двумя трубами, желательно использовать циркуляционный насос. Он значительно увеличит эффективность и скорость нагрева батарей.
Схема открытой системы отопления с циркуляционным насосом
Варианты отопления
Комбинированная схема с теплым полом и радиаторами
В частном строении можно применить одну систему обогрева или комбинировать несколько видов. Выбор определяется климатом, материалом стен здания, экономической целесообразностью.
В результате выбирается оптимальная система, соответствующая требованиям:
- использует удобное и доступное топливо;
- обслуживается и эксплуатируется недорого;
- разумно отдает полученное тепло в условиях высокой энергоэффективности дома.
Владелец рассматривает различные варианты систем в зависимости от времени пребывания в строении (дача или жилой дом). При этом учитывается мощность котла, его КПД, этажность жилища.
Однотрубная
Однотрубная система применяется в небольших домах
В таких схемах не предусматривается обратная подача и прием отработанного теплоносителя. Вертикальное однотрубное отопление проще монтируется, требует меньше затрат и относится к экономичным системам. Радиаторы подсоединяются последовательно, отсутствует возможность координации нагрева в процессе работы.
Однотрубная схема требует высокого давления воды, поэтому устанавливаются более мощные насосы. Увеличение силы помпы ведет к повышению эксплуатационных затрат, увеличивает риск протечек и требует регулярного пополнения энергоносителя.
Двухтрубная
Двухтрубная система эффективнее работает в большом доме
Такая схема способствует равномерному распределению тепла. Одна магистраль подает нагретый энергоноситель, вторая принимает его обратно. Вид позволяет устанавливать температуру в комнатах регулирующим вентилем, подходит для здания любой площади и разной этажности.
Двухтрубная система бывает:
- горизонтальной;
- вертикальной.
Горизонтальная схема применяется чаще, т. к. строения имеют большую протяженность, а стояки ее разветвлений устраивают в подсобных помещениях, лестничных клетках и коридорах. Батареи одного яруса подключаются к общему стояку. В вертикальном варианте используется большее количество труб, монтаж стоит дороже, но исключается появление воздушных пробок в трубопроводах и радиаторах.
Коллекторная
Коллекторная система позволяет отдельно регулировать температуру каждого контура
В этой системе насос равномерно распределяет энергоноситель по всему дому, есть возможность регулировки температуры каждого радиатора. Коллектор соединяется с батареями с помощью трубопровода, на выходе и входе в магистраль отмечается незначительная разница обогрева. В системе используются трубы из разного материала, чаще устанавливаются металлопластиковые.
Немецкий инженер Тихельман разработал обратную систему реверсного действия, при этом изменил принцип возвратной подачи. По его методике первый теплообменник на прием горячего энергоносителя становился последним в возвращающем контуре, а первый в обратке получал нагретую воду в последнюю очередь. В итоге жидкость циркулировала во всей системе и радиаторы обогревались равномерно. Методика позволяла одинаково отапливать систему в разных точках и отказаться от использования регулирующей автоматики.
Водяные теплые полы
Водяной теплый пол при коллекторной схеме позволяет менять температуру в каждой комнате
Система относится к низкотемпературным видам обогрева, использует энергоноситель с температурой в 2 раза меньше показателей при радиаторной схеме (+30 — 35°С и +70°С). Помещение обогревается за счет передачи тепла от труб в окружающее пространство. Под веткой ставятся материалы с низкой теплопроводностью, а над коллекторами устраиваются слои, хорошо передающие энергию.
Забор воды происходит из общей отопительной системы, температура воды регулируется автоматикой на входе в магистраль теплого пола. Такой вид обогрева выступает в качестве дополнительного или является основным в комнате. На лестничных площадках и в тамбурах не всегда есть возможность выполнить теплые полы, поэтому ставится ветка с радиаторами.
Монтажные схемы контуров
Схема отопления частного дома с газовым котлом
По способу присоединения радиаторов отопления принято выделять две схемы монтажа контуров отопительных систем: однотрубную и двухтрубную.
Для однотрубной монтажной сборки своими руками характерно последовательное расположение обогревающих приборов на подающем контуре. Пройдя от верхней точки сквозь все радиаторы (линия красного цвета), вода возвращается по обратке (линия синего цвета) к котлу.
Однотрубная схема самотечной системы отопления
В двухтрубной схеме монтируются два отдельных контура циркуляции. По одному протекает горячий теплоноситель, подводящий тепло к радиаторам, по другому контуру – остывшая вода отправляется от радиаторов к котлу.
На рисунке ниже показана двухтрубная система отопления двухэтажного дома. Раздача теплоносителя (линия красного цвета) по радиаторам начинается с максимальной высоты Н, обеспечивающей требуемый циркуляционный напор. Остывший теплоноситель (линия синего цвета) собирается в обратке и направляется на вход котла.
Двухтрубная схема самотечной системы отопления
Выводы и полезное видео по теме
В видеоролике 3-D схема, устройство и монтаж системы обогрева однотрубной компоновки в одноэтажном частном доме:
Схематичное представление двухтрубной системы теплоснабжения из полипропилена, правильное подключение котельного оборудования и установка радиаторов отопления продемонстрированы в видео:
В видео детально разобран типовой проект отопления и расчёт тепловых потерь:
Современные системы теплоснабжения являются неотъемлемыми атрибутами функционирования частных домов, коттеджей и других объектов строительства. Профессионально выполненное проектирование — залог эффективной, надёжной и долгосрочной безаварийной работы индивидуальной теплосети.
Если после прочтения материала появились вопросы по теме статьи, вы можете задать их в расположенном ниже блоке. Там же можно оставить свой комментарий или поделиться собственным опытом с другими посетителями сайта.
