Система отопления с естественной циркуляцией: распространенные схемы водяных контуров

Правильная организация отопления

Прежде чем начинать работы по монтажу или выбирать тип разводки, стоит оценить все особенности частного дома. Так, для небольших построек вполне достаточно однотрубной разводки, для средних по размеру подойдет двухтрубная. А вот для повышения управляемости отопления стоит все-таки выбрать двухтрубную.

В любом случае проектирование и монтаж должен выполнять квалифицированный специалист, который не упустит никаких нюансов, не забудет требования по величине уклонов, диаметру труб, месту установки расширительного бака. Только в этом случае вы получите эффективно работающую систему. Помните — естественная циркуляции не прощает даже малейших ошибок.

Первоисточник статьи и рейтинг товаров:https://www.roofkey.ru/blog/otoplenie-doma/sistema-otopleniya-s-estestvennoy-tsirkulyatsiey-dlya-odnoetazhnogo-doma/

Лучевая отопительная система оптимальное решение

Схема лучевой системы отопления.

Тот, кто владеет собственным домом, естественно, хочет своими руками организовать оптимальную систему хорошего отопления. Он должен твердо знать: идеальной системы отопления еще не придумали, оттого надо выбирать то, что является наиболее практичным и получившим позитивные одобрения. Системе отопления, прозванной лучевой, можно отдать свое предпочтение. Ее романтично-геометрическое название вполне объяснимо: ко всякому радиатору проникает свой луч в качестве трубопровода.

Если владельцу принадлежит уютный, не очень массивный дом, состоящий из двух этажей, то схема построения системы отопления с помощью коллекторов предполагает присутствие на всяком этаже своего коллектора. Их объединяют параллельным способом, потом ставят котел, затем расширительный бак. Данная система отопления иногда называется двухтрубной. И это правильно. Пара трубопроводов пролегает через все помещения, которые надо обогреть. Одна линия труб создается для прямого перемещения жидкости — теплоносителя, другая отвечает за дорогу обратно.

Нижняя и верхняя схема разводки

При нижней разводке системы магистраль прокладывают в цокольном помещении или подвале. А также допускается монтаж труб под полом. Теплоноситель поступает в нагревательное оборудование снизу вверх.

Удаление смеси газов осуществляется через специальную воздушную линию, подсоединённую к стоякам. На случай непредвиденных аварийных ситуаций обратный и подающий стояки оснащены специальными кранами для отключения.

Чтобы реализовать схему с верхней разводящей линией, расширительный резервуар монтируют в высшей точке трубопровода. В том же месте выполняют и разветвление сети.

Спроектировать верхнюю разводку невозможно в частных домах, где нет чердака

Достоинства и недостатки системы закрытого вида

Популярность закрытой системы отопления обусловлена наличием массы преимуществ по сравнению с открытой схемой. Основными достоинствами закрытой схемы являются:

1. Равномерное распределение теплоты по системе.
2. Возможность качественного регулирования температуры в отдельных помещениях. Регулировка производится с помощью кранов, ручных и терморегулирующих вентилей, электронных и механических термоголовок.
3. Температурный режим в закрытой схеме позволяет использовать полимерные трубопроводы. В открытой схеме в зоне котла температура может достигать критических значений и рекомендуется применение металлических труб из углеродистой и нержавеющей стали, меди.
4. Принудительная циркуляция дает возможность использовать тепловой потенциал котла на различные цели – нагрев воды для ГВС, подключение контуров теплых полов, применять в качестве приборов отопления конвекторы.
5. В закрытых системах прокладку труб можно производить скрытым способом. В открытых системах трубы имеют большой диаметр, другой тип соединений и поэтому прокладываются открыто.
6. Система является герметичной – поступление кислорода и развитие коррозии стальных элементов сети имеют малую скорость.
7. Применение пластиковых трубопроводных систем дает возможность самостоятельного монтажа оборудования без наличия спецоборудования и особых навыков.

Равномерное распределение тепла по помещениям достигается за счет скоростного перемещения теплоносителя. Температуру в каждом помещении можно регулировать с помощью арматуры – особенно это актуально в двухтрубных и коллекторных конфигурациях комплекса. За счет оперативного регулирования и быстрого распространения тепла достигается некоторая экономия в потреблении топлива.

В закрытой системе температура в зоне котла не достигает предельных значений – тепло быстро транспортируется от теплогенератора к отопительным приборам. Поэтому температурный режим позволяет широко применять полимерные трубы для монтажа. Они отличаются низкой стоимостью, удобством монтажа и продолжительным сроком эксплуатации.

Принудительная циркуляция теплоносителя позволяет использовать котел для нужд ГВС. Реализуется нагрев воды обычно вторым контуром котла или подключением бойлера косвенного нагрева.

БКН можно подключить и к открытой системе – но режим и качество его работы будут намного уступать варианту использования в схеме закрытого типа.

Кроме БКН, принудительная циркуляция позволяет использовать особую разновидность водяного отопления – теплые полы и теплые стены. В этом случае трубы контуров выступают в качестве элемента теплоотдачи. Эта конфигурация отопления имеет массу особенностей. Подробнее о ней можно прочитать здесь.

Наряду с радиаторами и теплыми полами в закрытой системе отопления используются конвекторы. Они имеют трубопроводы теплообменника с небольшим сечением, поэтому использование их подразумевает наличие принудительной циркуляции.

Кроме массы достоинств система отопления закрытого типа обладает и недостатками.

Главный недостаток – полная зависимость от наличия электрической энергии. Второй недостаток – подпитка системы осуществляется принудительно – необходимо наличие напорного водопровода или ручного насоса подпитки.

Закрытая схема системы отопления – оптимальное техническое решение для организации обогрева частного дома. Она обладает широким спектром возможностей комбинирования оборудования, позволяет использовать тепло в различных направлениях, имеет экономный режим работы.

(Просмотров 916 , 1 сегодня)

Рекомендуем прочитать:

Почему радиаторы (батареи) отопления ставят под окнами?

Алюминиевые радиаторы отопления

Схемы однотрубной системы отопления

Водяные теплые полы от полотенцесушителя в квартире

Подключение бойлера косвенного нагрева к газовому котлу

Виды радиаторов отопления

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.
2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

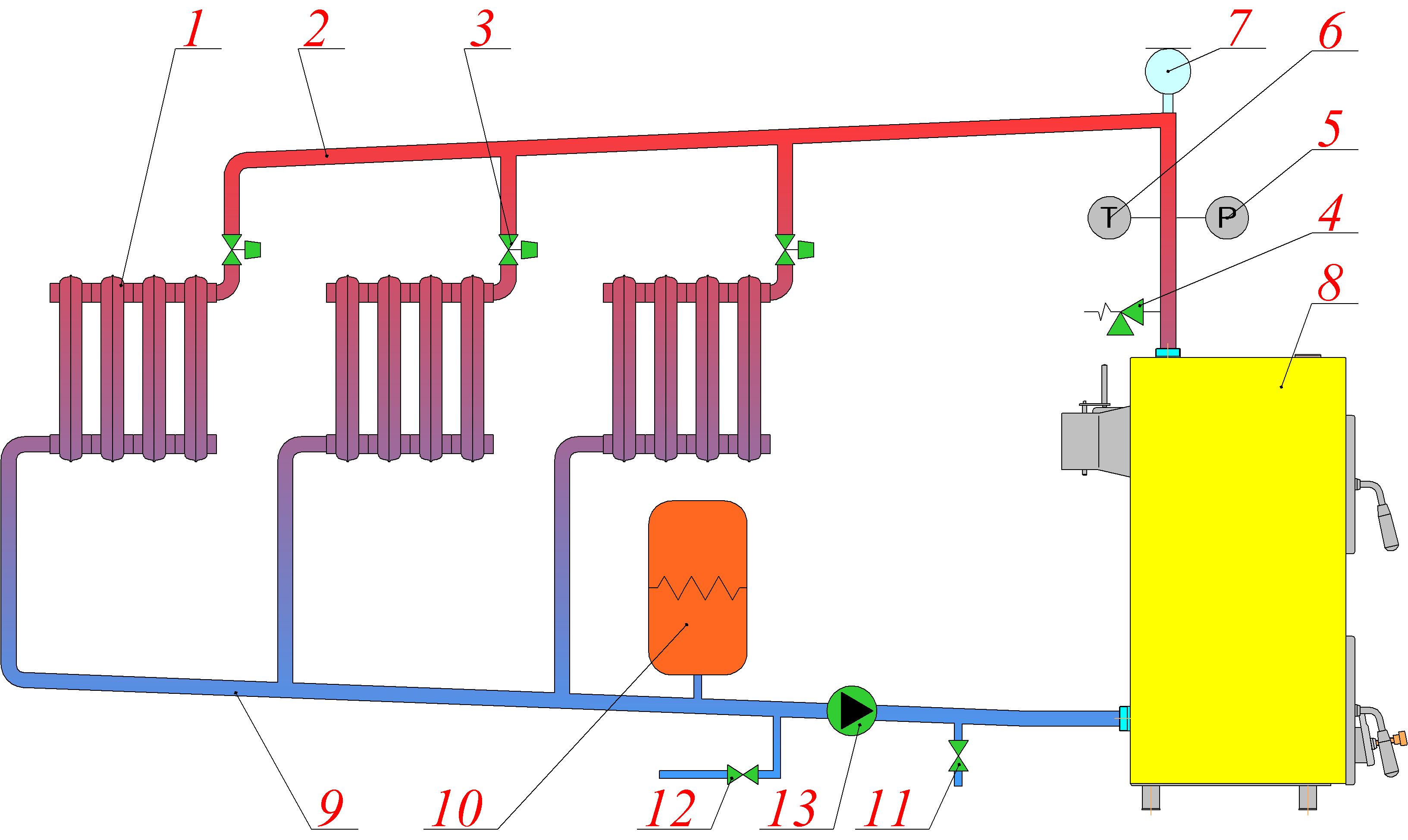

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

2.1. Двухтрубные системы отопления с верхней разводкой

Вода из котла поднимается вверх по подающему трубопроводу и далее поступает по стоякам и подводкам в отопительные приборы (рис. 3-5). Горизонтальные магистрали прокладываются с уклоном. От отопительных приборов вода по обратным подводкам и стоякам поступает в обратный трубопровод и из него в котел.

Рис. 3. Схема двухтрубной водяной системы отопления с верхней разводкой и естественной циркуляцией воды

Рис. 4. Схема двухтрубной водяной системы отопления с верхней разводкой и естественной циркуляцией воды: 1 – котел; 2 – главный стояк; 3 – подающая магистраль; 4 – горячие стояки; 5 – обратные стояки; 6 – обратная магистраль; 7 – расширительный бак

Каждый отопительный прибор данной системы отопления (рис. 4) обслуживается двумя трубопроводами – подающим и обратным, поэтому такая система называется двухтрубной. Подпитку воды в систему осуществляют от водопровода, а если его нет, то воду заливают вручную через отверстие расширительного бака. Подпитку отопительной системы из водопровода лучше делать в обратную магистраль, так как холодная вода из водопровода будет смешиваться с относительно горячей водой обратной магистрали и повышать ее плотность, увеличивая циркуляционный напор на время подпитки.

Системы отопления с естественной циркуляцией делают одно- и двухконтурными (рис. 5). В одноконтурных системах котел устанавливают в начале контура, а трубную разводку делают справа или слева от него, опоясывая по периметру весь дом или квартиру, при этом длина кольца по горизонтали не должна превышать 30 м (лучше до 20 м). Чем длиннее кольцо, тем больше в нем гидравлические сопротивления (силы трения внутри трубы). В двухконтурных системах котел размещают в центре, а трубную разводку (контуры колец) – в обе стороны от котла, общая длина труб по горизонтали не должна превышать 30 м (лучше – до 20 м). Чтобы получить гидравлически сбалансированную систему, длины колец двухконтурной системы и количество секций радиаторов надо делать примерно одинаковыми.

В зависимости от направления движения теплоносителя в магистральных трубопроводах системы отопления могут быть тупиковыми и с попутным движением воды.

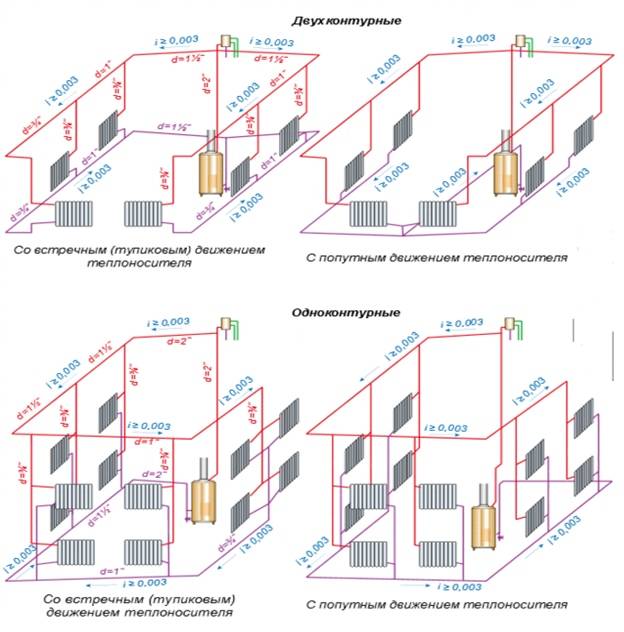

Рис. 5. Схема двухтрубной системы отопления с верхней разводкой и естественной циркуляцией теплоносителя
